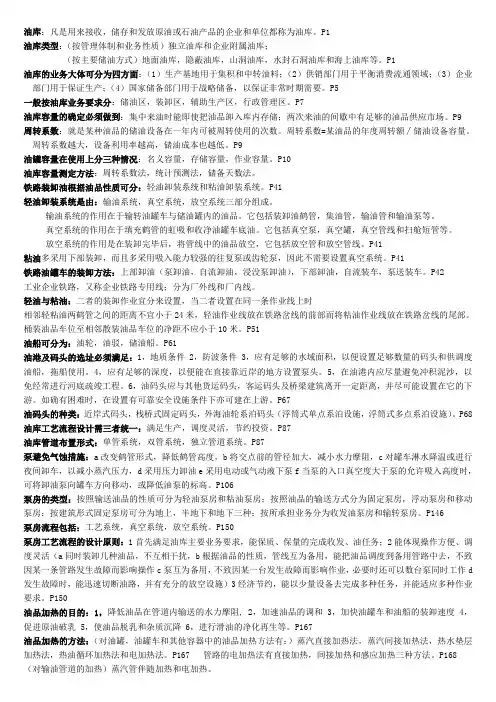

油库设计与管理部分

油库：凡是用来接收，储存和发放原油或石油产品的企业和单位都称为油库。

P1油库类型：（按管理体制和业务性质）独立油库和企业附属油库；（按主要储油方式）地面油库，隐蔽油库，山洞油库，水封石洞油库和海上油库等。

P1油库的业务大体可分为四方面：（1）生产基地用于集积和中转油料；（2）供销部门用于平衡消费流通领域；（3）企业部门用于保证生产；（4）国家储备部门用于战略储备，以保证非常时期需要。

P5一般按油库业务要求分：储油区，装卸区，辅助生产区，行政管理区。

P7油库容量的确定必须做到：集中来油时能即使把油品卸入库内存储；两次来油的间歇中有足够的油品供应市场。

P9周转系数：就是某种油品的储油设备在一年内可被周转使用的次数。

周转系数=某油品的年度周转额∕储油设备容量。

周转系数越大，设备利用率越高，储油成本也越低。

P9油罐容量在使用上分三种情况：名义容量，存储容量，作业容量。

P10油库容量测定方法：周转系数法，统计预测法，储备天数法。

铁路装卸油根据油品性质可分：轻油卸装系统和粘油卸装系统。

P41轻油卸装系统是由：输油系统，真空系统，放空系统三部分组成。

输油系统的作用在于输转油罐车与储油罐内的油品。

它包括装卸油鹤管，集油管，输油管和输油泵等。

真空系统的作用在于填充鹤管的虹吸和收净油罐车底油。

它包括真空泵，真空罐，真空管线和扫舱短管等。

放空系统的作用是在装卸完毕后，将管线中的油品放空，它包括放空管和放空管线。

P41粘油多采用下部装卸，而且多采用吸入能力较强的往复泵或齿轮泵，因此不需要设置真空系统。

P41铁路油罐车的装卸方法：上部卸油（泵卸油，自流卸油，浸没泵卸油），下部卸油，自流装车，泵送装车。

P42工业企业铁路，又称企业铁路专用线；分为厂外线和厂内线。

轻油与粘油：二者的装卸作业宜分来设置，当二者设置在同一条作业线上时相邻轻粘油两鹤管之间的距离不宜小于24米，轻油作业线放在铁路岔线的前部而将粘油作业线放在铁路岔线的尾部。

《油库设计与管理》课程设计指导书（油气储运工程专业用）武汉理工大学能源与动力工程学院二OO五年十一月《油库设计与管理》课程设计指导书课程编号：课程名称：油库设计与管理／Design and Management of Oil Reservoir周数/ 学分：2/2先修课程：传热学、流体力学、流变学、泵与压缩机、油库设计与管理适用专业：油气储运工程开课学院、系或教研室：能源与动力工程学院船机运用工程系一、目的和要求1 目的学生通过本课程设计能够巩固所学的专业基础知识，运用流体力学、传热学、泵与压缩机和油库设计与管理等课程相应的理论基础和设计手册进行油库设计，掌握油库设计流程和要点，能够正确地进行油库平面分区布置、管道水/热力计算、各区设备选型和库区内工艺流程设计，能够正确地进行相应的设备选型和管道计算，培养学生综合运用专业基础知识解决油库设计中实际问题的能力。

2 要求《油库设计与管理》课程设计包括以下方面的工作：(1) 油库平面分区布置设计；(2) 油库的储油油罐和放火堤设计；(3) 油品装卸区工艺流程设计及主要设备选型，即包括铁路装卸系统、水路装卸系统、汽车装卸系统、消防系统、泵房、油管等关键设备的选型；(4) 管道系统的水力计算；(5) 油库工艺流程设计与设备布置图。

二、进行输油管道工艺设计计算前应掌握的基本数据和原始资料(1) 油库的库址、油品来油及分发周转情况；(2) 油库的气象及水文地质资料；(3) 油品的种类及收发方式；(4) 油品的物性，如密度、粘度、比热等；(5) 可供选用的部分设备资料等。

三、部分参考文献《中华人民共和国国家标准石油库设计规范》GB-2002 中国计划出版社；《中华人民共和国标准低倍数泡沫灭火系统设计规范》GB50151-92 ；《输油管道设计与管理》石油大学出版社；《油库设计与管理》石油大学出版社；《泵产品样本》机械工业部《泵与原动机选用手册》中国石化出版社《石油库工艺设计手册》商业部设计院；四、设计与计算的基本内容(1) 油库总平面布置，包括1) 油库平面布置的原则、2) 总平面图的布置说明，即各分区功能和设计考虑的因素等；(2) 进行油库流程设计；(3) 完成油库的全部工艺及水力计算，选择相应系统的关键设备；(4) 进行泵房设计与计算；(5) 完成消防系统设计计算；(6) 绘制总平面布置图、总工艺流程图和泵房设计图；五、设计基本步骤与理论依据1、总平面布置设计1) 总平面布置原则2) 总平面布置说明A 、储油区：储油区位置、油罐选型、灌区防火堤和人行踏步等细节设计说明；B 、装卸区铁路装卸区：作用、设施组成、位置和设计规范的说明；公路装卸区：作用、设施组成、位置等情况的说明；辅助生产区：组成、位置情况的说明；行政管理区：作用、组成、位置等情况说明；库内道路：道路的布置说明。

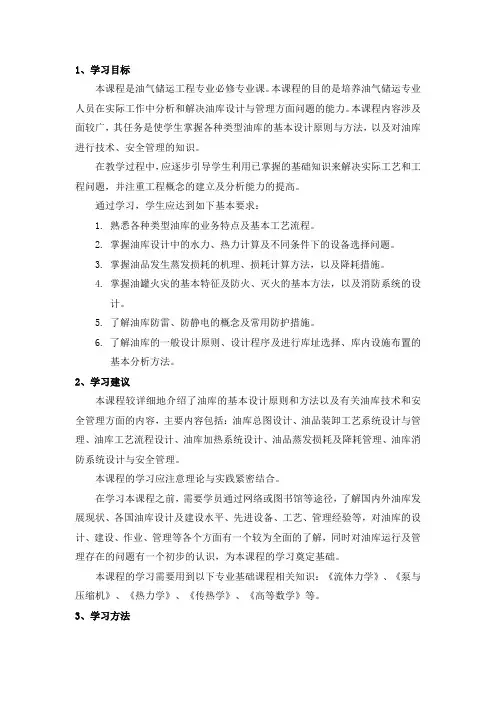

1、学习目标本课程是油气储运工程专业必修专业课。

本课程的目的是培养油气储运专业人员在实际工作中分析和解决油库设计与管理方面问题的能力。

本课程内容涉及面较广，其任务是使学生掌握各种类型油库的基本设计原则与方法，以及对油库进行技术、安全管理的知识。

在教学过程中，应逐步引导学生利用已掌握的基础知识来解决实际工艺和工程问题，并注重工程概念的建立及分析能力的提高。

通过学习，学生应达到如下基本要求：1.熟悉各种类型油库的业务特点及基本工艺流程。

2.掌握油库设计中的水力、热力计算及不同条件下的设备选择问题。

3.掌握油品发生蒸发损耗的机理、损耗计算方法，以及降耗措施。

4.掌握油罐火灾的基本特征及防火、灭火的基本方法，以及消防系统的设计。

5.了解油库防雷、防静电的概念及常用防护措施。

6.了解油库的一般设计原则、设计程序及进行库址选择、库内设施布置的基本分析方法。

2、学习建议本课程较详细地介绍了油库的基本设计原则和方法以及有关油库技术和安全管理方面的内容，主要内容包括：油库总图设计、油品装卸工艺系统设计与管理、油库工艺流程设计、油库加热系统设计、油品蒸发损耗及降耗管理、油库消防系统设计与安全管理。

本课程的学习应注意理论与实践紧密结合。

在学习本课程之前，需要学员通过网络或图书馆等途径，了解国内外油库发展现状、各国油库设计及建设水平、先进设备、工艺、管理经验等，对油库的设计、建设、作业、管理等各个方面有一个较为全面的了解，同时对油库运行及管理存在的问题有一个初步的认识，为本课程的学习奠定基础。

本课程的学习需要用到以下专业基础课程相关知识：《流体力学》、《泵与压缩机》、《热力学》、《传热学》、《高等数学》等。

3、学习方法本课程针对学生需求开发了丰富适用的立体化学习资源，如讲解视频、自学文本、模拟动画、教学录像、实景沙盘、设计案例、拓展知识、研究成果等。

学员可以充分利用这些教学资源开展自主学习。

本课程的理论学习根据每个教学单元设置了导言、讲解、自学、小结、自测等环节，讲、学、练、测单元内完成，随学随练，及时巩固。

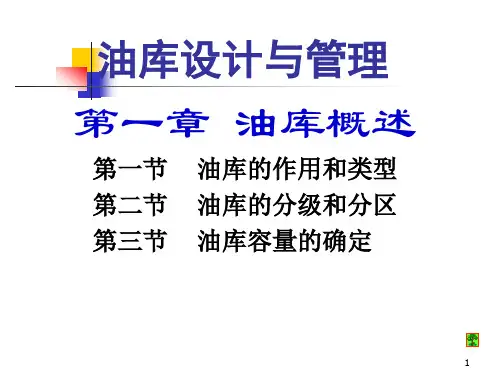

第一章油库概述油库是用来接收、储存和发放石油或石油产品的企业和单位。

第一节油库的作用和类型一、油库的作用油库是协调原油生产、原油加工、成品油供应及运输的纽带，是国家石油储备和供应的基地，它对于保障国防和促进国民经济高速发展具有相当中重要的意义。

二、油库的类型1、按管理体制和业务性质分类储备油库民用油库中转油库分配油库独立油库储备油库军用油库供应油库野战油库油库油田原油库炼厂原油及成品油库企业附属油库机场及港口油库农机站油库其它企业附属油库（1）独立油库：是指专门接收、储存和发放油品的独立企业和单位。

供销和军事部门的大多数油库都属于独立油库。

（2）企业附属油库：是指工业、交通或其他企业为了满足本部门需要而设置的油库。

石油部门的油田原油库和炼油厂的油库多属企业附属油库。

2、按油库的主要储油方式分类（1）地面油库地面油库的储油罐设置在地面上，与其它类型油库相比，它投资省、建设速度快，是分配、供应和一般企业附属油库的主要建库形式。

（2）隐蔽油库隐蔽油库是将储油罐部分或全部埋入地下，上面覆以一定厚度的土（一般覆土厚度为1m以上）作为伪装并提供一定的防护能力（又称覆土油罐）。

这种油库由于储油罐部分或全部埋入地下，为了使储油罐不致因外部土压而引起破坏，必须加筑钢筋混凝土或其它护墙。

（3）山洞油库山洞油库是将储油罐建设在人工开挖的洞室或天然的山洞内。

由于储油罐建在坚实的山体内，不仅隐蔽条件好，而且也有较强的防护能力，此外由于山洞内昼夜乃至四季温差小，因此在山洞内储油蒸发损耗小。

我国一般大型战略储备油库和军用油库多采用山洞油库。

主巷道（4）水封石洞油库水封石洞油库储油是一种将油储存在未经被覆的地下岩洞中，利用地下水的静压力防止油品渗漏的储油技术。

在具有稳定地下水位的地区，地下水位以下的岩体裂隙中充满地下水。

如果在稳定的地下水位以下（至少5m）开挖岩洞储存油品，由于油、水的密度差，同一高度上岩洞周围地下水的压力仍然大于油品的静压力，因而油品被封隔在洞罐内，不会向外渗流。
