油库设计与管理(西安石油大学、北京石油大学)

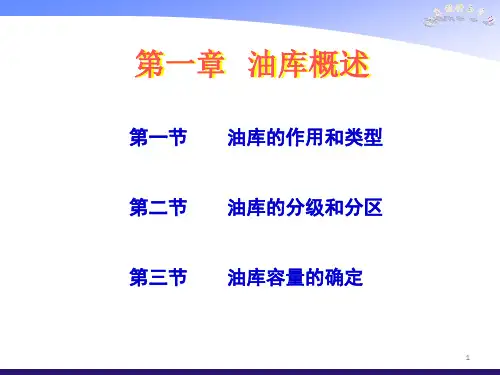

第一章油库概述油库是用来接收、储存和发放石油或石油产品的企业和单位。

第一节油库的作用和类型一、油库的作用油库是协调原油生产、原油加工、成品油供应及运输的纽带，是国家石油储备和供应的基地，它对于保障国防和促进国民经济高速发展具有相当中重要的意义。

二、油库的类型1、按管理体制和业务性质分类储备油库民用油库中转油库分配油库独立油库储备油库军用油库供应油库野战油库油库油田原油库炼厂原油及成品油库企业附属油库机场及港口油库农机站油库其它企业附属油库（1）独立油库：是指专门接收、储存和发放油品的独立企业和单位。

供销和军事部门的大多数油库都属于独立油库。

（2）企业附属油库：是指工业、交通或其他企业为了满足本部门需要而设置的油库。

石油部门的油田原油库和炼油厂的油库多属企业附属油库。

2、按油库的主要储油方式分类（1）地面油库地面油库的储油罐设置在地面上，与其它类型油库相比，它投资省、建设速度快，是分配、供应和一般企业附属油库的主要建库形式。

（2）隐蔽油库隐蔽油库是将储油罐部分或全部埋入地下，上面覆以一定厚度的土（一般覆土厚度为1m以上）作为伪装并提供一定的防护能力（又称覆土油罐）。

这种油库由于储油罐部分或全部埋入地下，为了使储油罐不致因外部土压而引起破坏，必须加筑钢筋混凝土或其它护墙。

（3）山洞油库山洞油库是将储油罐建设在人工开挖的洞室或天然的山洞内。

由于储油罐建在坚实的山体内，不仅隐蔽条件好，而且也有较强的防护能力，此外由于山洞内昼夜乃至四季温差小，因此在山洞内储油蒸发损耗小。

我国一般大型战略储备油库和军用油库多采用山洞油库。

主巷道（4）水封石洞油库水封石洞油库储油是一种将油储存在未经被覆的地下岩洞中，利用地下水的静压力防止油品渗漏的储油技术。

在具有稳定地下水位的地区，地下水位以下的岩体裂隙中充满地下水。

如果在稳定的地下水位以下（至少5m）开挖岩洞储存油品，由于油、水的密度差，同一高度上岩洞周围地下水的压力仍然大于油品的静压力，因而油品被封隔在洞罐内，不会向外渗流。

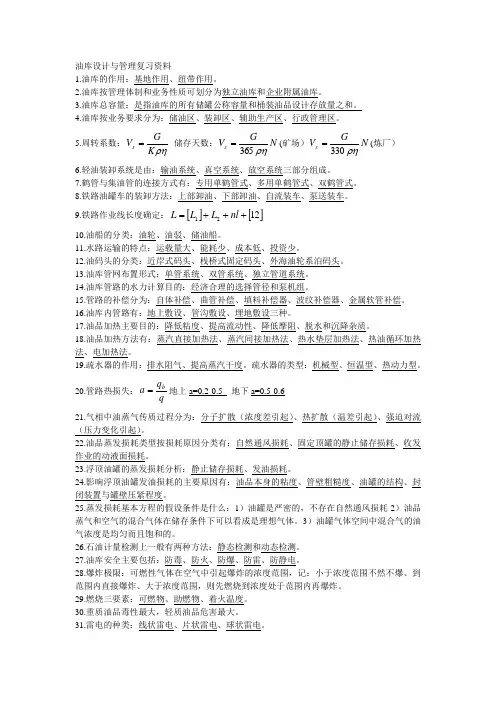

油库设计与管理复习资料1.油库的作用：基地作用、纽带作用。

2.油库按管理体制和业务性质可划分为独立油库和企业附属油库。

3.油库总容量：是指油库的所有储罐公称容量和桶装油品设计存放量之和。

4.油库按业务要求分为：储油区、装卸区、辅助生产区、行政管理区。

5.周转系数：ρηK G V s = 储存天数：N G V s ρη365=(矿场）N G V s ρη330=(炼厂） 6.轻油装卸系统是由：输油系统、真空系统、放空系统三部分组成。

7.鹤管与集油管的连接方式有：专用单鹤管式、多用单鹤管式、双鹤管式。

8.铁路油罐车的装卸方法：上部卸油、下部卸油、自流装车、泵送装车。

9.铁路作业线长度确定：[][]1221+++=nl L L L10.油船的分类：油轮、油驳、储油船。

11.水路运输的特点：运载量大、能耗少、成本低、投资少。

12.油码头的分类：近岸式码头、栈桥式固定码头、外海油轮系泊码头。

13.油库管网布置形式：单管系统、双管系统、独立管道系统。

14.油库管路的水力计算目的：经济合理的选择管径和泵机组。

15.管路的补偿分为：自体补偿、曲管补偿、填料补偿器、波纹补偿器、金属软管补偿。

16.油库内管路有：地上敷设、管沟敷设、埋地敷设三种。

17.油品加热主要目的：降低粘度、提高流动性、降低摩阻、脱水和沉降杂质。

18.油品加热方法有：蒸汽直接加热法、蒸汽间接加热法、热水垫层加热法、热油循环加热法、电加热法。

19.疏水器的作用：排水阻气、提高蒸汽干度。

疏水器的类型：机械型、恒温型、热动力型。

20.管路热损失：qq a b =地上a=0.2-0.5 地下a=0.5-0.6 21.气相中油蒸气传质过程分为：分子扩散（浓度差引起）、热扩散（温差引起）、强迫对流（压力变化引起）。

22.油品蒸发损耗类型按损耗原因分类有：自然通风损耗、固定顶罐的静止储存损耗、收发作业的动液面损耗。

23.浮顶油罐的蒸发损耗分析：静止储存损耗、发油损耗。

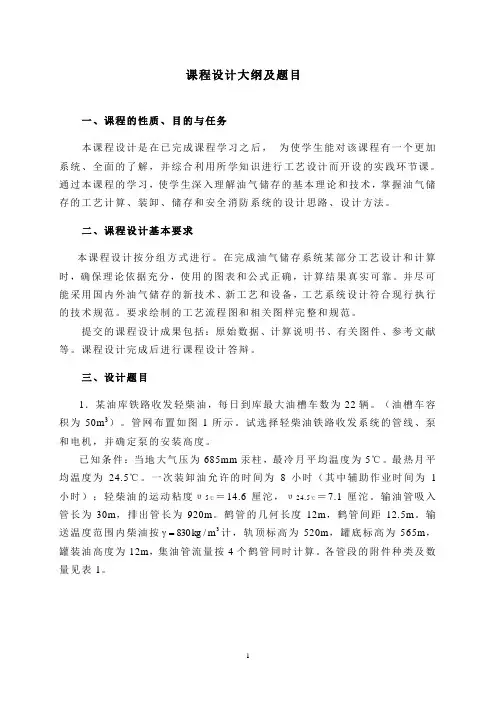

课程设计大纲及题目一、课程的性质、目的与任务本课程设计是在已完成课程学习之后，为使学生能对该课程有一个更加系统、全面的了解，并综合利用所学知识进行工艺设计而开设的实践环节课。

通过本课程的学习，使学生深入理解油气储存的基本理论和技术，掌握油气储存的工艺计算、装卸、储存和安全消防系统的设计思路、设计方法。

二、课程设计基本要求本课程设计按分组方式进行。

在完成油气储存系统某部分工艺设计和计算时，确保理论依据充分，使用的图表和公式正确，计算结果真实可靠。

并尽可能采用国内外油气储存的新技术、新工艺和设备，工艺系统设计符合现行执行的技术规范。

要求绘制的工艺流程图和相关图样完整和规范。

提交的课程设计成果包括：原始数据、计算说明书、有关图件、参考文献等。

课程设计完成后进行课程设计答辩。

三、设计题目1．某油库铁路收发轻柴油，每日到库最大油槽车数为22辆。

（油槽车容积为50m3）。

管网布置如图1所示。

试选择轻柴油铁路收发系统的管线、泵和电机，并确定泵的安装高度。

已知条件：当地大气压为685mm汞柱，最冷月平均温度为5℃。

最热月平均温度为24.5℃。

一次装卸油允许的时间为8小时（其中辅助作业时间为1小时）；轻柴油的运动粘度υ5℃＝14.6厘沱，υ24.5℃＝7.1厘沱。

输油管吸入管长为30m，排出管长为920m。

鹤管的几何长度12m，鹤管间距12.5m。

输送温度范围内柴油按3=830γ计，轨顶标高为520m，罐底标高为565m，mkg/罐装油高度为12m，集油管流量按4个鹤管同时计算。

各管段的附件种类及数量见表1。

表1 各管段的附件种类及数量2．某油库需要扩建，装卸管路流程示意图如图3—3的所示，要求选用泵并进行校核。

每天最大收油量为900吨，可以同时用3根鹤管卸油。

油库油料全部为70号车用汽油，其密度为720kg/m 3，粘度为 0.6×10-6m 2/s 。

铁路轨顶至最高最远的12号油罐的距离为2000m ，输送高度为55m ；至最近最低的1号油罐的距离为1300m ，输送高度为45m 。

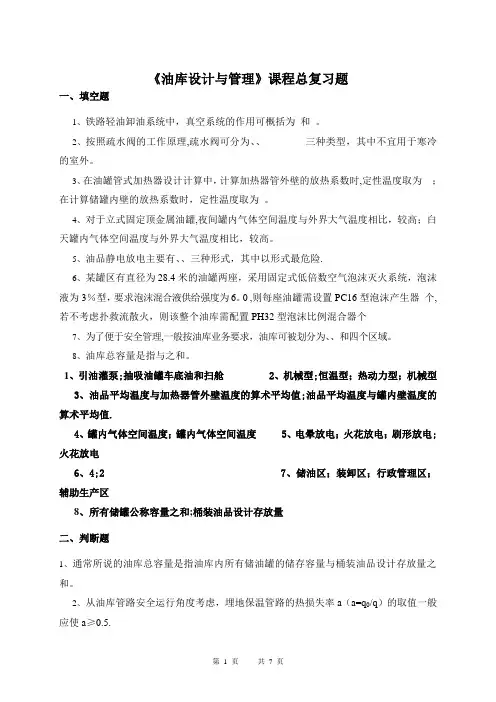

《油库设计与管理》课程总复习题一、填空题1、铁路轻油卸油系统中，真空系统的作用可概括为和。

2、按照疏水阀的工作原理,疏水阀可分为、、________三种类型，其中不宜用于寒冷的室外。

3、在油罐管式加热器设计计算中，计算加热器管外壁的放热系数时,定性温度取为；在计算储罐内壁的放热系数时，定性温度取为。

4、对于立式固定顶金属油罐,夜间罐内气体空间温度与外界大气温度相比，较高；白天罐内气体空间温度与外界大气温度相比，较高。

5、油品静电放电主要有、、三种形式，其中以形式最危险.6、某罐区有直径为28.4米的油罐两座，采用固定式低倍数空气泡沫灭火系统，泡沫液为3％型，要求泡沫混合液供给强度为6。

0 ,则每座油罐需设置PC16型泡沫产生器个,若不考虑扑救流散火，则该整个油库需配置PH32型泡沫比例混合器个7、为了便于安全管理,一般按油库业务要求，油库可被划分为、、和四个区域。

8、油库总容量是指与之和。

1、引油灌泵;抽吸油罐车底油和扫舱2、机械型;恒温型；热动力型；机械型3、油品平均温度与加热器管外壁温度的算术平均值;油品平均温度与罐内壁温度的算术平均值.4、罐内气体空间温度；罐内气体空间温度5、电晕放电；火花放电；刷形放电;火花放电6、4;27、储油区；装卸区；行政管理区；辅助生产区8、所有储罐公称容量之和;桶装油品设计存放量二、判断题1、通常所说的油库总容量是指油库内所有储油罐的储存容量与桶装油品设计存放量之和。

2、从油库管路安全运行角度考虑，埋地保温管路的热损失率a（a=q0/q）的取值一般应使a≥0.5.3、对于一台已经安装好的离心泵，若运行中发现泵发生汽蚀，我们可以将泵的入口阀开度调小。

4、对于立式固定顶金属油罐，夜间罐内气体空间温度高于外界大气温度，白天亦如此.5、在油品中加入抗静电剂,是为了抑制油品静电荷的产生.1、(×）2、（√）3、（×）4、（√）5、（×）三、简答题1、铁路油罐车罐装汽油作业时,白天装车与夜间装车相对比,哪一种情况下装车，油品的蒸发损耗较小？为什么？1、答：白天装车蒸发损耗小.罐车内，油品的昼夜温度变化很小，可以认为油品温度一样，但是罐车内气体空间的昼夜温差很大。

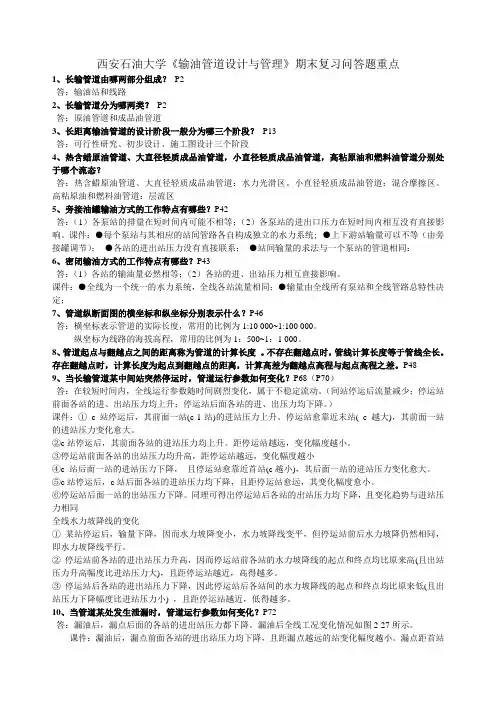

西安石油大学《输油管道设计与管理》期末复习问答题重点1、长输管道由哪两部分组成？P2答：输油站和线路2、长输管道分为哪两类？P2答：原油管道和成品油管道3、长距离输油管道的设计阶段一般分为哪三个阶段？P13答：可行性研究、初步设计、施工图设计三个阶段4、热含蜡原油管道、大直径轻质成品油管道，小直径轻质成品油管道，高粘原油和燃料油管道分别处于哪个流态？答：热含蜡原油管道、大直径轻质成品油管道：水力光滑区。

小直径轻质成品油管道：混合摩擦区。

高粘原油和燃料油管道：层流区5、旁接油罐输油方式的工作特点有哪些？P42答：（1）各泵站的排量在短时间内可能不相等；（2）各泵站的进出口压力在短时间内相互没有直接影响。

课件：●每个泵站与其相应的站间管路各自构成独立的水力系统; ●上下游站输量可以不等（由旁接罐调节）；●各站的进出站压力没有直接联系；●站间输量的求法与一个泵站的管道相同：6、密闭输油方式的工作特点有哪些？P43答：（1）各站的输油量必然相等；（2）各站的进、出站压力相互直接影响。

课件：●全线为一个统一的水力系统，全线各站流量相同；●输量由全线所有泵站和全线管路总特性决定；7、管道纵断面图的横坐标和纵坐标分别表示什么？P46答：横坐标表示管道的实际长度，常用的比例为1:10 000~1:100 000。

纵坐标为线路的海拔高程，常用的比例为1：500~1：1 000。

8、管道起点与翻越点之间的距离称为管道的计算长度。

不存在翻越点时，管线计算长度等于管线全长。

存在翻越点时，计算长度为起点到翻越点的距离，计算高差为翻越点高程与起点高程之差。

P489、当长输管道某中间站突然停运时，管道运行参数如何变化？P68（P70）答：在较短时间内，全线运行参数随时间剧烈变化，属于不稳定流动。

（间站停运后流量减少；停运站前面各站的进、出站压力均上升；停运站后面各站的进、出压力均下降。

）课件：① c 站停运后，其前面一站(c-1站)的进站压力上升。

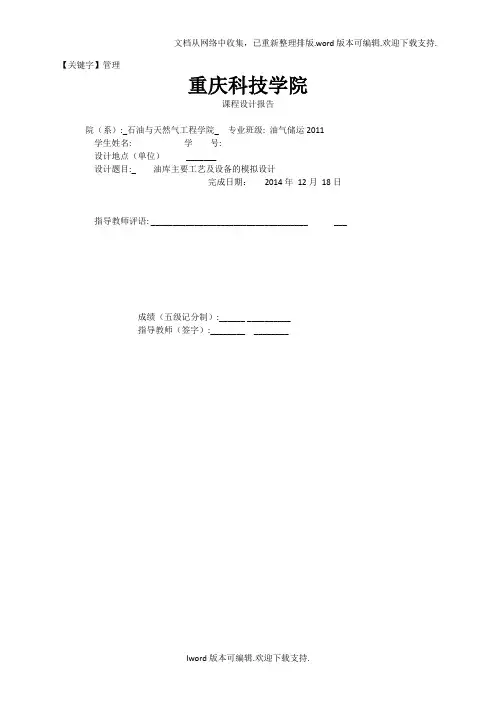

【关键字】管理重庆科技学院课程设计报告院（系）:_石油与天然气工程学院_ 专业班级: 油气储运2011学生姓名: 学号:设计地点（单位）_______设计题目:_ 油库主要工艺及设备的模拟设计完成日期：2014年12月18日指导教师评语: ____________________________________ _____________________________________________________________________________________ __________________________________________________________________________________ _____________________________________ __________ _成绩（五级记分制）:______ __________指导教师（签字）:________ ________目录摘要油库主要工艺及设备的设计内容包括储罐容量的计算、储罐数量的计算、油库等级的确定、防火堤和隔堤的设计、鹤管数的确定、装卸作业线长度的确定和设计。

并在完成计算后完成罐区布置图，绘制鹤管及作业线布置图、轻、黏油装卸流程图。

本次课程设计的主要任务则是根据同组同学计算得到的储油罐容量、储罐数量和鹤管数以及装卸作业线长度，通过查石油库设计规范，了解并熟悉罐区平面布置简图、油罐分区示意图、栈桥布置示意图、收发油流程简图的设计原则，构思油库的布罐和收发油的流程，最后使用CAD绘制出罐区布置图，鹤管及作业线布置图和轻、黏油装卸流程图。

根据设计任务书所给数据可知，一共有7种油品，分别为90#汽油、93#汽油，20#溶剂油，0#柴油，-10#柴油，20#农用柴油，灯用煤油。

本设计只要用同组同学计算数据通过分析、计算、参考设计规范后画出罐区平面布置简图，油罐分区示意图，栈桥布置示意图，泵房工艺流程简图。

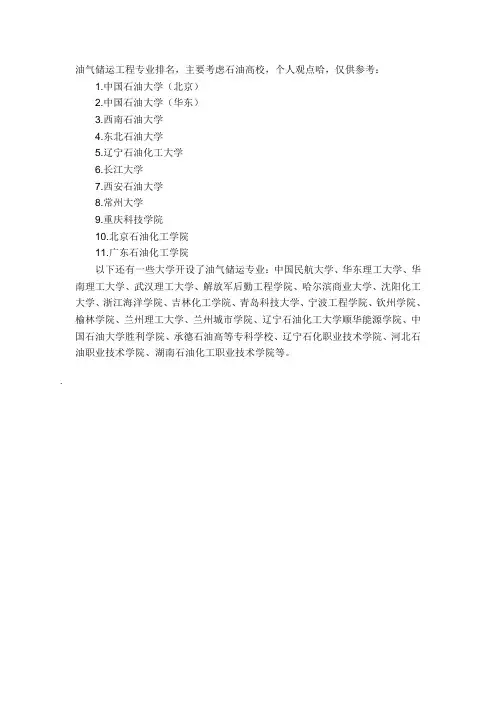

油气储运工程专业排名，主要考虑石油高校，个人观点哈，仅供参考：
1.中国石油大学（北京）
2.中国石油大学（华东）
3.西南石油大学
4.东北石油大学
5.辽宁石油化工大学
6.长江大学
7.西安石油大学
8.常州大学
9.重庆科技学院
10.北京石油化工学院
11.广东石油化工学院
以下还有一些大学开设了油气储运专业：中国民航大学、华东理工大学、华南理工大学、武汉理工大学、解放军后勤工程学院、哈尔滨商业大学、沈阳化工大学、浙江海洋学院、吉林化工学院、青岛科技大学、宁波工程学院、钦州学院、榆林学院、兰州理工大学、兰州城市学院、辽宁石油化工大学顺华能源学院、中国石油大学胜利学院、承德石油高等专科学校、辽宁石化职业技术学院、河北石油职业技术学院、湖南石油化工职业技术学院等。

.。

油库设计与管理习题(石油大学)第一章概述1.油库的定义及其任务是什么?2.从管理体制,储油方式,运输方式三个方面将油库分为哪几种类型?它们各自的特点和业务性质有什么不同?3.油库为什么要分级和分区?具体是怎样划分的?4.油库容量是怎样确定的?选用油罐时应该注意些什么?5.什么叫周转系效?6.什么叫油罐的利用系数,名义容量,储存容量,作业容量?第二章油品储运系统工艺设计与管理1. 轻油装卸系统由哪几部分组成?各部分的功能是什么、有哪些设备?2.粘油装卸系统与轻油装卸系统有什么不同?3.铁路油罐车装卸方法有哪几种?各有什么特点?适用于什么情况下?4. 布置铁路装卸作业线有哪些要求?5.铁路作业线长度如何计算?6.铁路装卸油系统中,鹤管与集油管的连接方式有哪几种?输油管与集油管怎样连接?真空管与鹤管、输油管怎样连接?7.铁路车位数怎样确定?8.铁路装卸油鹤管数的确定,除了与车位数有关外,是否还与鹤管布置方式有关?9.公路发油设施有哪些?发油台有哪几种型式?10.简述汽车油罐车灌装的方法及流程.11. 公路发油鹤管数如何确定?12.什么叫油轮,油驳?13.油码头的种类有哪些?14.简述建造油码头的港湾或河域必须满足哪些条件?15.什么叫油库的工艺流程及工艺流程图?16.对于油库的工艺流程应满足什么样的要求?17.库区管网有哪几种布置方式? 各有何特点?其中最常用的布置方式是什么?18.油品为什么要进行分组? 分组的主要原则是什么?19.油库中经常用什么方法确定输油管线的直径?20.油库中常用的泵有哪几种? 各自的特点是什么?21.离心泵的选用一般要经过哪几个步骤?22.什么是离心泵的汽蚀?23.离心泵不发生汽蚀的条件是什么?24.如何根据泵样本上提供的泵的允许汽蚀余量或允许吸上真空度来确定油库泵房中泵的安装高度?泵性能参数的换算问题应怎样考虑?25.怎样为泵选配原动机?26.怎样用图解法确定管路系统的工作点?27.图解法中如何碗定泵的流量、扬程?如何确定泵的排出口处的压力、泵的吸入口处的吸上真空度?如何确定各管段的流量?28.上卸系统中,吸入管路上某点的剩余压力的物理意义是什么?29.简述铁路上卸系统中汽阻的概念。

油库设计与管理整理(西南石油大学)油库设计与管理整理第一章油库概述、库址选择及总图设计石油库：收发、储存原油、成品油及其他易燃和可燃液体化学品的独立设施。

基地作用－油库是国家石油储备和供应的基地纽带作用－油库是协调原油生产、原油加工、成品油供应及运输的纽带。

一、油库的类型主要有哪些？各种油库有何特点？1、根据油库的管理体制和业务性质划分（1）独立油库（2）企业附属油库（1）生产基地用于集积和中转油料—原油库（储存品种单一，收发量大，周转频繁）（2）供销部门用于平衡消费流通领域—商业成品油（3）企业部门用于保证生产—分配油库（周转频繁，品种较多，数量不一定大，铁路水路来油，桶装汽车罐车或油驳发油）（4）国家储备部门用于战略储备，以保证非常时期需要—国家储备库（容量大，储存时间，周转系数小，品种比较单一）2、根据油库的主要储油方式划分（1）地面油库（2）隐蔽油库（3）山洞油库（4）水封石洞油库（5）海上油库3、根据运输方式分为：（1）水运油库（2）陆运油库（3）水陆联运油库4、按照储存油品的种类分为（1）原油库（2）成品油二、油库分级和分区的目的和意义？按油库业务要求，油库可分为哪几个区域？目的和意义：油库是储存易燃易爆的石油和石油产品，这对油库安全是个很大威胁。

油库容量越大，一旦发生火灾或爆炸等事故造成的损失也越大。

从安全防火观点出发，根据油库总容量的大小。

分为若干等级并制定与其相应的安全防火标准，以保证油库安全。

（分级）油库内的各项设施散发的油气量和火灾危险程度以及生产操作方式各不相同，而且差别较大。

依据：生产操作、火灾危险程度、经营管理特点将各项设施分区布置。

将特殊的区域加以隔离，限制一定人员出入，有利于安全管理，并利于采取消防措施。

（分区）分区：按油库业务要求可分为储油区、装卸区、辅助生产区、行政管理区等四个区域。

其中：装卸区又可细分为铁路装卸区、水运装卸区和公路装卸区。

三、 什么是周转系数？周转系数—就是某种油品的储油设备在一年内可被周转使用的次数周转系数越大，设备利用率越高，储油成本也越低。

《油库设计与管理》教学大纲一、课程基本信息1．课程英文名称：OIL DEPOT DESIGN & MANAGE2．课程类别：专业基础课3．课程学时：总学时：40，上机学时：84．学分：2.55．先修课程：《油料学》、《工程流体力学》、《储运设备》、《仪表与自动化》、《工程热力学与传热学》6．适用专业：油气储运7．大纲执笔：油气储运研究所蒋洪8．大纲审批：石油工程学院学术委员会9．制定（修改）时间：2006.11二、课程的目的与任务本课程是油气储运专业的主干专业课。

通过对油气储存工艺和方法、油气储存装卸、储存安全技术的学习，使学生掌握油气储存的基本方法和工艺原理，并具有油气储存工程设计和管理能力。

三、课程基本要求本课程以油气储存工艺及设施、装卸工艺及设施、油品储存降耗技术、油气储存安全技术为主要授课内容，以油品（原油、成品油）、天然气、液化石油气为本课程的主要研究对象，主要阐述油气储存方法和储存设施、油气装卸工艺和流程、油气储存安全技术的基本知识和理论，使学生了解油气储存的基本方法和主要设备结构，理解油气储存的基本理论、工艺技术、主要设备的工作原理和功能，掌握油气储存工程中各设施的布置原则和方法、油气储存工艺流程、工艺计算和设备选型方法。

四、教学内容、要求及学时分配1．库址选择和总图设计、油品储存方法及储存设施（6学时）主要内容：油库的类型和任务；油库的分级和分区；油品储存容量的确定；库址选择原则及基本要求；库址址勘测和设计资料收集；油库总图设计；油品储存方法、油罐类型、钢油罐的组成、结构及附件；地下和海上储油的基本方法和基本原理。

了解：油库的类型和任务、库址址勘测和设计资料收集、地下和海上储油的基本方法和基本原理。

理解：油库的分级和分区、油库总图设计原则和基本方法、油品储存方法、油罐类型。

掌握：油库的分级和分区、油品储存容量的确定、钢油罐的组成、结构及附件。

2．油品的装卸方法及设施（4学时）主要内容：铁路装卸油系统、装卸方法、铁路油罐车及铁路专用线、铁路装卸设施及其选择；水路装卸油设施及其选择、装卸工艺流程；公路装卸油设施、装卸油方法及其工艺流程水运装卸方法及设施。

《油库设计与管理》课程设计指导书一、目的和要求1 目的学生通过本课程设计能够巩固所学的专业基础知识，运用流体力学、传热学、泵与压缩机和油库设计与管理等课程相应的理论基础和设计手册进行油库设计，掌握油库设计流程和要点，能够正确地进行油库平面分区布置、管道水/热力计算、各区设备选型和库区内工艺流程设计，能够正确地进行相应的设备选型和管道计算，培养学生综合运用专业基础知识解决油库设计中实际问题的能力。

2 要求《油库设计与管理》课程设计包括以下方面的工作：(1) 油库平面分区布置设计；(2) 油库的储油油罐和放火堤设计；(3) 油品装卸区工艺流程设计及主要设备选型，即包括铁路装卸系统、水路装卸系统、汽车装卸系统、消防系统、泵房、油管等关键设备的选型；(4) 管道系统的水力计算；(5) 油库工艺流程设计与设备布置图。

二、进行输油管道工艺设计计算前应掌握的基本数据和原始资料(1) 油库的库址、油品来油及分发周转情况；(2) 油库的气象及水文地质资料；(3) 油品的种类及收发方式；(4) 油品的物性，如密度、粘度、比热等；(5) 可供选用的部分设备资料等。

四、设计与计算的基本内容(1) 油库总平面布置，包括1) 油库平面布置的原则、2) 总平面图的布置说明，即各分区功能和设计考虑的因素等；(2) 进行油库流程设计；(3) 完成油库的全部工艺及水力计算，选择相应系统的关键设备；(4) 进行泵房设计与计算；(5) 完成消防系统设计计算；(6) 绘制总平面布置图、总工艺流程图和泵房设计图；五、设计基本步骤与理论依据1、总平面布置设计1) 总平面布置原则2) 总平面布置说明A、储油区：储油区位置、油罐选型、灌区防火堤和人行踏步等细节设计说明；B、装卸区铁路装卸区：作用、设施组成、位置和设计规范的说明；公路装卸区：作用、设施组成、位置等情况的说明；辅助生产区：组成、位置情况的说明；行政管理区：作用、组成、位置等情况说明；库内道路：道路的布置说明。

1油库概述1.1油库类型和任务油库的类型：按油库的管理体制和业务性质分为：独立油库和企业附属油库两大类型。

按油库的储油方式分为：地面油库、隐蔽油库、山洞油库、水封石洞油库和海上油库等。

1.2油库的分级和分区石油库储存油品的火灾危险性（按闪点分三大类）：甲：（<28）原油、汽油；乙：（28~60）喷漆燃油、灯用煤油、35号轻柴油；丙：（60~120）轻柴油、重柴油、20号重油；（>120）润滑油、100号重油。

油库分区一般油库按业务要求可分为：储油区、装卸区、辅助生产区、行政管理区等四个区域。

其中装卸区又分为：铁路装卸区、水运装卸区和公路装卸区。

1.3油库容量的确定用周转系数法决定库容周转系数法：某种油品的储油设备在一年内可被周转使用的次数，即=某种油品的年度周转率周转系数储油设备容量显然，周转系数越大，设备使用率越高，储油成本也越低。

油罐容量在使用上可分为下面三种情况1)名义容量，即油罐理论容量，他是按油罐整个高度计算的。

2)储存容量，即油罐的名义容量减去A部分占去的容量。

3)作业容量，油罐使用时，出油管下部的一些油品并不能发出，成为油罐的“死藏”。

储存容量减去B部分的容量，便是作业容量。

影响油库容量的因素：发展趋势、季节变动、不规则变动。

储备天数：储备天数取决于运输方式、线路条件、气象和封冻停航等因素。

作为参考，铁路外输可取N=7；长输管线外输可取N=2~5。

原油库管线进油，取N=5天；铁路罐车，取N=10~15天；水路来油，取N=15天。

2油品装卸作业2.1铁路装卸油系统及其装卸方法铁路装卸系统根据油品性质分为：轻油装卸系统和粘油装卸系统。

按装卸方法分为：上卸、下卸、自流和泵送。

2.1.1铁路装卸油系统轻油装卸系统轻油装卸系统是由输油系统、真空系统、放空系统三部分组成。

真空系统作用：填充鹤管的虹吸和收净油罐车底油。

它包括真空泵、真空罐、真空管线和扫舱短管等。

粘油装卸系统粘油装卸系统多采用下部装卸，而且多采用吸入能力较强的往复泵或齿轮泵，因此不需要设置真空系统。

画图题库1、画出两台同型号离心泵并联的特性曲线
H
2、画出两台不同型号离心泵并联特性曲线
3、画出不同安装高度两条管线并联的特性曲线。

3、画出两条同安装高度管线并联的特性曲线。

5、画出两台同型号离心泵串联的特性曲线。

H
6、画出两条同安装高度的管线串联特性曲线。

7、画出两条不同安装高度的管线串联特性曲线。

8、画出真空剩余压力图
9、画出标准泵房流程图
10画出滑片泵卸车示意图
11、画出火车下卸流程图
12、画出汽车定量装车流程图
M 13、画出自流轻油卸车的流程图
14、浸没泵卸油流程图
15、画出复杂管路特性曲线图
M
Z 1
Z 2
Z 0
1
2
16画出复杂管路特性曲线图（管路2，3并联和1串联）
Q
H 3
2
1
o
H
3 2
1
(2+3)//
[1+(2+3)//]┴
W
Q 1
Q 3
o
17、画出热油循环法油罐加热示意图
18、画出真空系统卸油示意图（造虹吸）
19画出真空系统卸油示意图（泵入口灌泵）
20、画出火车定量装车流程图
M
M
21下图是某油库卸车流程图，适用画图法确定能否发生气阻？可能发生气阻的危险点？。

油库设计与管理课程设计油库设计与管理是珍贵的能源资源的有效管理和利用的一个重要组成部分，从历史上来看，油库的设计和管理是我们正确开发和利用资源的基础。

油库设计与管理课程是一门重要的课程，它讲授学生油库设计、建造、操作和管理的基本知识。

这一课程不仅是给新入行的技术人员，而且也是为了培养未来的技术精英。

油库设计与管理课程的设计应该考虑到以下因素：首先是学生的能力和兴趣，课程的内容应该根据学生的能力和兴趣而设计；其次是课程的实用性，学习这门课程的学生应能够在今后的工作中运用所学的知识；最后是课程的可行性，课程的设计应紧贴当前技术革新的步伐，使其能满足当前和未来技术发展的需求。

为了实现油库设计与管理课程的目标，应当根据学生的能力和兴趣来制定教学内容，使学生能充分发挥学习的潜力。

首先，学生需要学习油库设计和施工的基础知识，其次，学习油库设计和管理的相关理论知识及其应用方法。

在学习过程中，学生应能理解油库设计和管理的基本原理，重点学习油库设计和管理的关键技术和管理能力。

此外，油库设计与管理课程还应当实施针对性的实践环节，使学生掌握现实中油库设计和管理的具体技能。

实践环节要求学生掌握从规划报告，设计图，施工计划，操作规程等方面的技术，以及完成油库实际运作的管理与控制。

最后，学习油库设计与管理课程的重要性，应包括专业课程的学习，实践经验的获取，社会实践的接受等方面。

这些方面的综合考量，可以保证学生学习油库设计与管理课程的效果。

油库设计与管理课程虽然是一门理工类课程，但在选择教材时，也应该考虑学生是否感兴趣。

教材应该适应学生的技能水平，包括理论知识和实际技能，两者缺一不可。

同时，教材也应具有一定的实用性，能使学生充分发挥出自身的潜能，运用今后的工作中，掌握和运用油库设计与管理的基础知识和技巧。

综上所述，学习油库设计与管理课程既有理论性又有实践性，它不仅让学生加深对油库设计与管理的理解，更是提高学生技能的重要手段。

油库设计与管理课程设计一、课程概述本课程旨在使学生掌握油库设计的基本原理和管理方法，了解油库设计与管理的基本要求以及相关的法律法规和标准规范。

学生将具备油库建设、维护和管理的能力。

二、课程内容2.1 基础知识1.油库基本概念。

2.油库的种类和分类。

3.油库的几何形状和容积计算。

4.油库的安全性和环境保护。

2.2 设计规范1.国家及地方油库设计标准。

2.油库布置和配套设施的设计。

3.油库内部设备和管线的设计。

4.油库的消防设施和安全防护设备的设计。

2.3 管理实践1.油库的现状调查和评估。

2.油库建设过程中的质量管理。

3.油库的日常维护和管理。

4.油库的安全生产和环境保护。

三、教学方法1.讲授。

2.案例分析。

3.组织实践活动。

4.独立思考。

四、实践环节4.1 实验内容1.油库几何形状和容积计算实验。

2.油库管线和内部设备设计实验。

3.油库消防设施和安全防护设备设计实验。

4.油库的安全生产和环境保护实验。

4.2 实践内容1.油库现状调查和评估。

2.参观油库建设项目现场。

3.参与油库安全生产和环境保护活动。

4.组织油库的日常维护和管理。

五、教材《油库设计与管理》六、考核方式1.课堂测试。

2.作业考核。

3.实验和实践考核。

4.期末综合考核。

七、预计效果1.学生将掌握油库设计的基本原理和管理方法。

2.学生将了解油库设计与管理的基本要求以及相关的法律法规和标准规范。

3.学生将具备油库建设、维护和管理的能力。
