《油库设计与管理》PPT课件

  • 格式：ppt
  • 大小：1.89 MB
  • 文档页数：15

下载文档原格式

  / 15

合集下载

油库设计与管理课件

油库设计与管理课件

03 油库管理
油品接卸管理
接卸前准备
检查油罐车、泵、管道等 设备是否正常，确保接卸 场地安全。
接卸过程控制
按照操作规程进行油品接 卸，确保油品计量准确， 防止油品泄漏和混油事故。
接卸后清理
及时清理现场，确保油罐 车和接卸场地干净整洁。
油品储存管理
储罐选择与配置
根据油品性质和储存要求选择合适的储罐类型和 规格，合理配置储罐数量和布局。
04 油库操作规程
油罐清洗操作规程
清洗前的准备工作
检查油罐清洗设备、工具和防 护用品，确保安全可靠。
清洗过程
按照先顶部后底部的顺序进行 清洗，注意观察油罐内壁的清 洁程度，及时清理残油和杂质 。
清洗后的检查
对油罐内壁进行全面检查，确 保无残留物和损伤，及时处理 问题。
清洗记录
详细记录清洗时间、人员、使 用工具和清洗前后的情况，以
油库工艺流程设计
工艺流程选择
根据油库的规模和用途，选择合 适的工艺流程，如一次泵工艺、
二次泵工艺等。
工艺流程控制
采用自动化控制系统，对油品的储 存、输送、装车等环节进行实时监 控和调节，确保工艺流程的稳定性 和安全性。
管道与阀门设计
合理设计管道和阀门的位置、规格 和连接方式，确保油品流动顺畅， 防止泄漏和堵塞。
库存盘点
定期进行库存盘点，确保油品库存数量准确无误。
油品质量安全管理
油品质量检测
01
定期对油品进行质量检测，确保油品质量符合相关标准要求。
安全风险评估
02
对油品储存、运输等环节进行安全风险评估，及时发现和消除
安全隐患。
应急预案制定与演练
03
制定油品泄漏、火灾等应急预案，定期进行演练，提高应急处

油库设计与管理.

油库设计与管理.
针对性地进行安全设计, 并贯穿到设计的全过程和各个方面, 包 括:前期规划、可行性研究、初步设计和施工图设计等。同时在
设计和审查阶段应重视以下工作:
2017/10/15
25
（1）地质条件:库址的选择应具备良好的地质条件, 避 免选在有土崩、断层、滑坡、流沙及泥石流的地区;避免
放电；雷击引起的火花；还有油库现场人员的不安全操作引
起的电气设备短路以及明火使用不当等等。这些火花极容易 引爆油库里面的可燃气体,进而发生火灾爆炸事故。
2017/10/15
11
1.3 火灾燃烧的特点
（1）先爆炸后燃烧。油罐火灾大多是先爆炸后燃烧, 对罐体、 罐顶及固定在罐体上的灭火装置破坏性极大, 会造成罐顶脱离,
罐体变形, 可燃液体流散, 从而使燃烧范围扩大。
（2）先燃烧后爆炸。油罐在火焰和高温的作用下, 油蒸气 压力急剧增加, 罐体由于压力过大而爆炸。着火的油罐使临近
油罐的油蒸气增加, 与空气形成爆炸性气体,达到爆炸极限时,
遇到明火即爆炸。油罐发生火灾后, 罐顶未破坏, 当采取罐底 导流排油时, 如排速过快, 罐内产生负压, 易发生“回火”现象,
2017/10/15 2
视频资料：1989年8月黄岛油 库火灾爆炸事故
2017/10/15
3

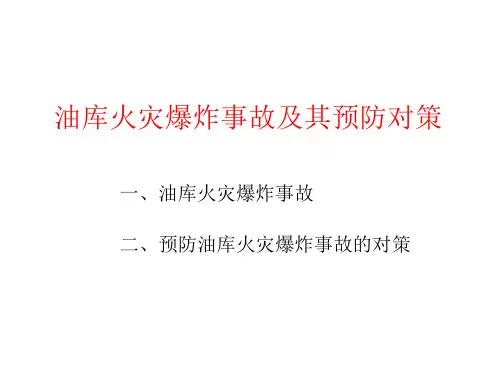

一、油库火灾爆炸事故
所谓油库火灾爆炸事故，是指由于人的不安全意 识和行为以及物的不安全状态引起的重大不安全事故。 发生这类事故，往往会造成重大的经济损失和人员伤 亡，还会引起严重的环境污染。
2017/10/15
2017/10/15
22
二、预防油库火灾爆炸事故的对策
根据HSE理念, 任何事故只要事前采取有效的防范 措施, 是可以减少事故的发生或避免事故的发生是可以控制的。控

[管理学]油库设计与管理_李自力_电子教案

[管理学]油库设计与管理_李自力_电子教案

第一章油库概述油库是用来接收、储存和发放石油或石油产品的企业和单位。

第一节油库的作用和类型一、油库的作用油库是协调原油生产、原油加工、成品油供应及运输的纽带，是国家石油储备和供应的基地，它对于保障国防和促进国民经济高速发展具有相当中重要的意义。

二、油库的类型1、按管理体制和业务性质分类储备油库民用油库中转油库分配油库独立油库储备油库军用油库供应油库野战油库油库油田原油库炼厂原油及成品油库企业附属油库机场及港口油库农机站油库其它企业附属油库（1）独立油库：是指专门接收、储存和发放油品的独立企业和单位。

供销和军事部门的大多数油库都属于独立油库。

（2）企业附属油库：是指工业、交通或其他企业为了满足本部门需要而设置的油库。

石油部门的油田原油库和炼油厂的油库多属企业附属油库。

2、按油库的主要储油方式分类（1）地面油库地面油库的储油罐设置在地面上，与其它类型油库相比，它投资省、建设速度快，是分配、供应和一般企业附属油库的主要建库形式。

（2）隐蔽油库隐蔽油库是将储油罐部分或全部埋入地下，上面覆以一定厚度的土（一般覆土厚度为1m以上）作为伪装并提供一定的防护能力（又称覆土油罐）。

这种油库由于储油罐部分或全部埋入地下，为了使储油罐不致因外部土压而引起破坏，必须加筑钢筋混凝土或其它护墙。

（3）山洞油库山洞油库是将储油罐建设在人工开挖的洞室或天然的山洞内。

由于储油罐建在坚实的山体内，不仅隐蔽条件好，而且也有较强的防护能力，此外由于山洞内昼夜乃至四季温差小，因此在山洞内储油蒸发损耗小。

我国一般大型战略储备油库和军用油库多采用山洞油库。

主巷道（4）水封石洞油库水封石洞油库储油是一种将油储存在未经被覆的地下岩洞中，利用地下水的静压力防止油品渗漏的储油技术。

在具有稳定地下水位的地区，地下水位以下的岩体裂隙中充满地下水。

如果在稳定的地下水位以下（至少5m）开挖岩洞储存油品，由于油、水的密度差，同一高度上岩洞周围地下水的压力仍然大于油品的静压力，因而油品被封隔在洞罐内，不会向外渗流。

第一章 油库设计与管理绪论

第一章 油库设计与管理绪论

一、油库的选址过程
➢复勘
初勘报告经上级审议后，为了对有使用价值的库址进 行更全面的研究。进一步修订和充实总体布置方案，并对 某些重大问题的处理提出具体意见，以便在初勘的基础上 选出更为合适的库址，这时就要进行复勘工作。
复勘中一般应进行地形测量和地质勘探。设计单位应 根据设计方案提出地形测量和地质勘探的重点和要求。
一、油库的选址过程
➢定点
通过复勘，根据有关部门的指示，对总体布置方案再做 某些必要的修订，整理好各种技术资料，并对油库建设提 出意见，报请有关领导审批。领导同意建库的库址后，编 制油库建设项目建议书，报请有权审批的部门审核批准定 点，列入基本建设计划。
二、油库的选址原则
认真贯彻国家有关基本建设的各项方针政策，正确处理 选址中出现的各种矛盾，辩 证地分析水、电、交通、水文 地质、材料供应以及经营条件等各方面的相互关系，做到 技术先进，经济合理，生产安全，管理方便，节约能源。 必须贯彻执行节约用地的原则。选择库址时应尽量不占 或少占耕地，尽可能利用荒地及坏地。与当地主管部门配 合，在油库规划和建设中照顾到当地农业的发展。 建库地点应力求隐蔽，军用油库应处理好平时与战时的 关系，既要有利于平时使用，又要考虑到战时的隐蔽和安 全。 选择库址时要注意周围环境，符合城镇发展计划，贯彻 国家有关安全防火和环境保护的规定。
周转系数 设备利用率高，储油成 本低。
2、油库的容量
Vs
=
G
krh
Vs－油库设计容量，m3；
G－年周转额，kg；
r－油品的密度，kg/m3；
k－该种油品的周转系数；
h－油罐的利用系数，指油罐的储存容量
和名义容量之比。
（1）名义容量
它是油罐的理论容量，在 设计油罐时，是以名义容 量来选择油罐的高度和直 径的。我们平时称某 5000m3油罐或10000m3油 罐，该容量即为名义容量。

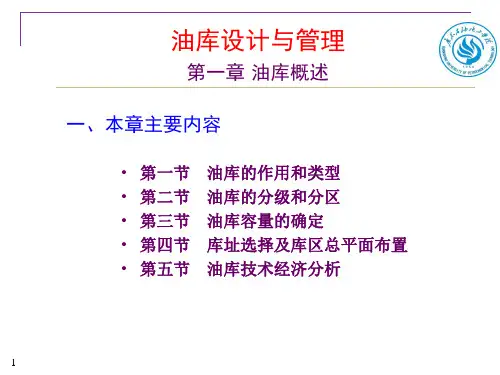

油库设计与管理全套PPT-第1章 油库概述

油库设计与管理全套PPT-第1章 油库概述

罐车、油轮等 分配油库（装卸）罐车、桶装 用户
3
第一章 油库概述
§1.1 油库的作用和类型 一、油库的概念
油库是用来接收、储存和发放石油或石油产品 的企业和单位。
4
第一章 油库概述
§1.1 油库的作用和类型
二、油库的作用
1、基地作用
国际油价的波动，我 国储备34天，美国85
天，日本140天。
油库是国家石油储备和供应的基地。
2、根据油库的主要储油方式划分 （1）地面油库 （2）隐蔽油库 （3）山洞油库 （4）水封石洞库 （5）海上油库
10
第一章 油库概述
§1.1 油库的作用和类型
（1）地面油库：储油在地面、投资少、建设快、易破坏； 是分配、供应、企业附属油库的主要方式。
11
第一章 油库概述
§1.1 油库的作用和类型
着底式是将储油设施制成储罐让其固着于海底，形成水 下储油系统。
17
第一章 油库概述
§1.1 油库的作用和类型
着底式海上油库
18
第一章 油库概述
§1.1 油库的作用和类型
3、按运输方式划分 （1）水运油库（沿海、沿长江）； （2）陆运油库； （3）水陆联运油库。
4、按储存的油品种类划分 （1）原油库； （2）成品油库。
2、纽带作用
油库是协调原油生产、原油加工、
成品油供应及运输的纽带。
5
第一章 油库概述
§1.1 油库的作用和类型
油库的纽带作用：
原油生产环节
油
油田原油库
井
用 户
炼厂成品油库
成品油供应及运输
炼厂原油库
原油加工环节
炼油装置
6
第一章 油库概述

油库设计与管理

油库设计与管理

作业线形式
大、中型油库一般设三股作业线， 其中两股为轻油作业线，当平行建三 股作业线时粘油作业线与相邻轻油作 业线之间的距离应不小于 10m，一般 为15m。两股轻油作业线的中心距不 宜大于6m，一般为5.6m。
铁路作业线长度的确定
L L1 L2 nl 12
式中：
L — 装卸作业线长度，m；
硫、丙烯、丙烷、丁烯、丁二烯及液化石油气等)铁路运输的 专用车辆。）
• (1)罐车外表面漆色
罐车外表面均涂银灰色漆；沿罐体中心四周涂刷色带， 色带宽度300mm，其中上200mm涂蓝色，下100mm按介质 的分类涂色，如液氯、液态二氧化硫、液氨等有毒介质涂黄 色；丙烯、丙烷、混合液化石油气、丁烯、丁二烯、异丁烯、 正丁烷、异丁烷等易燃介质涂红色。
(2)罐车阀门漆色
罐车的阀门按下列要求涂漆色：液相阀体——黄色；气相
阀体、安全阀——红色；其他阀体——银灰色。
液化气体罐车
4、油罐车的技术经济指标
• 实际载重量（净载重）
• 标记载重和自重
净载重系数
车皮系数
• 净载重系数
• 车皮系数（自重系数）
净载重量 标记载重 自重
自重 载重(水计)
有进气阀和出气阀，用来减少运输途中的呼吸损耗和保证安全。 • 近年来采用呼吸式安全阀代替了进气阀和出气阀，当罐车内压
力大于1.5×105Pa时，呼吸阀自动打开，排出气体；当罐车内负
压大于0.2×105Pa时，阀关闭，大气进入罐车内。
轻油罐车 轻油罐车
2、粘油罐车
• 粘油罐车大多数设有加热装置和排油装置。运输原油的罐车
l — 一辆油罐车的两端车钩内侧距离，12～12.5m； n —一次到库的最大油罐车数，若两股作业线，则取一半。 L1 — 作业线起始端（自警冲标算起）到第一辆油罐车起始 端的距离， 一般取10m；

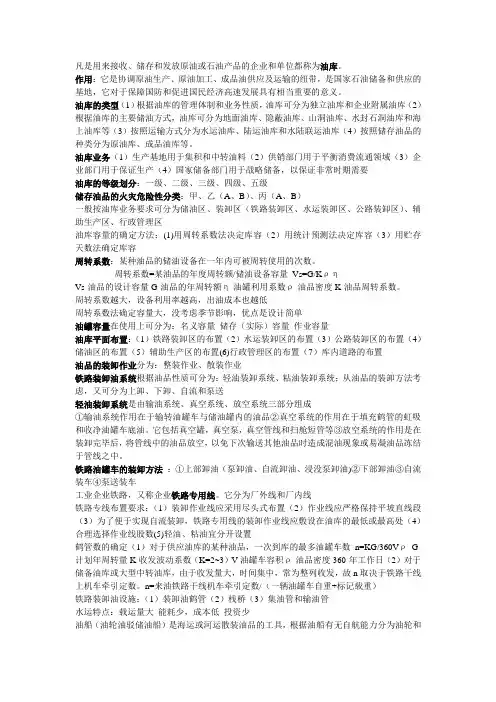

油库设计与管理

油库设计与管理

凡是用来接收、储存和发放原油或石油产品的企业和单位都称为油库。

作用：它是协调原油生产、原油加工、成品油供应及运输的纽带，是国家石油储备和供应的基地，它对于保障国防和促进国民经济高速发展具有相当重要的意义。

油库的类型（1）根据油库的管理体制和业务性质，油库可分为独立油库和企业附属油库（2）根据油库的主要储油方式，油库可分为地面油库、隐蔽油库、山洞油库、水封石洞油库和海上油库等（3）按照运输方式分为水运油库、陆运油库和水陆联运油库（4）按照储存油品的种类分为原油库、成品油库等。

油库业务（1）生产基地用于集积和中转油料（2）供销部门用于平衡消费流通领域（3）企业部门用于保证生产（4）国家储备部门用于战略储备，以保证非常时期需要油库的等级划分：一级、二级、三级、四级、五级储存油品的火灾危险性分类：甲、乙（A、B）、丙（A、B）一般按油库业务要求可分为储油区、装卸区（铁路装卸区、水运装卸区、公路装卸区）、辅助生产区、行政管理区油库容量的确定方法：(1)用周转系数法决定库容（2）用统计预测法决定库容（3）用贮存天数法确定库容周转系数：某种油品的储油设备在一年内可被周转使用的次数。

周转系数=某油品的年度周转额/储油设备容量Vs=G/KρηVs-油品的设计容量G-油品的年周转额η-油罐利用系数ρ-油品密度K-油品周转系数。

周转系数越大，设备利用率越高，出油成本也越低周转系数法确定容量大，没考虑季节影响，优点是设计简单油罐容量在使用上可分为：名义容量储存（实际）容量作业容量油库平面布置：（1）铁路装卸区的布置（2）水运装卸区的布置（3）公路装卸区的布置（4）储油区的布置（5）辅助生产区的布置(6)行政管理区的布置（7）库内道路的布置油品的装卸作业分为：整装作业、散装作业铁路装卸油系统根据油品性质可分为：轻油装卸系统、粘油装卸系统；从油品的装卸方法考虑，又可分为上卸、下卸、自流和泵送轻油装卸系统是由输油系统、真空系统、放空系统三部分组成①输油系统作用在于输转油罐车与储油罐内的油品②真空系统的作用在于填充鹤管的虹吸和收净油罐车底油。

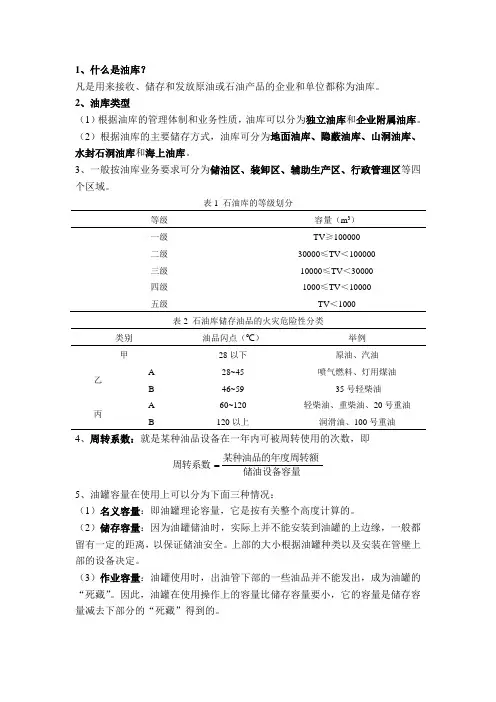

油库设计与管理

油库设计与管理

1、什么是油库？凡是用来接收、储存和发放原油或石油产品的企业和单位都称为油库。

2、油库类型（1）根据油库的管理体制和业务性质，油库可以分为独立油库和企业附属油库。

（2）根据油库的主要储存方式，油库可分为地面油库、隐蔽油库、山洞油库、水封石洞油库和海上油库。

3、一般按油库业务要求可分为储油区、装卸区、辅助生产区、行政管理区等四个区域。

表1 石油库的等级划分等级容量（m 3） 一级TV ≥100000 二级30000≤TV ＜100000 三级10000≤TV ＜30000 四级1000≤TV ＜10000 五级 TV ＜1000表2 石油库储存油品的火灾危险性分类类别油品闪点（℃） 举例 甲28以下 原油、汽油 乙 A28~45 喷气燃料、灯用煤油 B46~59 -35号轻柴油 丙A60~120 轻柴油、重柴油、20号重油 B 120以上 润滑油、100号重油 4、周转系数：就是某种油品设备在一年内可被周转使用的次数，即储油设备容量某种油品的年度周转额周转系数 5、油罐容量在使用上可以分为下面三种情况：（1）名义容量：即油罐理论容量，它是按有关整个高度计算的。

（2）储存容量：因为油罐储油时，实际上并不能安装到油罐的上边缘，一般都留有一定的距离，以保证储油安全。

上部的大小根据油罐种类以及安装在管壁上部的设备决定。

（3）作业容量：油罐使用时，出油管下部的一些油品并不能发出，成为油罐的“死藏”。

因此，油罐在使用操作上的容量比储存容量要小，它的容量是储存容量减去下部分的“死藏”得到的。

6、轻油装卸系统：是由输油系统、真空系统、放空系统三部分组成的。

（1）输油系统的作用在于输转油罐车与储油罐内的油品。

它包括装卸由系统、集油管、输油管和输油泵等。

（2）真空系统的作用在于填充鹤管的虹吸和吸净油罐车底油。

它包括真空泵、真空罐、真空管线和扫舱短管等。

（3）放空系统的作用是在装卸完毕后，将管线中的油品放空，以免下次输送其它油品时造成混油现象或易凝油品冻结于管线中。

油库设计与管理课程总复习教学讲义

油库设计与管理课程总复习教学讲义

油库的分类与选址
• 总结词：油库按功能可分为原油库、成品油库、燃料油库等，选址时应考虑地 质条件、环境因素、经济因素和社会因素等。
• 详细描述：根据不同的分类标准，油库可以分为不同类型。按功能可分为原油 库、成品油库、燃料油库等，分别用于储存原油、成品油和燃料油。此外，油 库还可按储存介质、储罐类型等进行分类。油库的选址是关键环节，应综合考 虑地质条件、环境因素、经济因素和社会因素等。地质条件包括土壤承载力、 地下水位等因素，对油库建设和运营安全性有重要影响。环境因素包括气候、 空气质量、水域等条件，对油品储存和运输的安全性和环保要求密切相关。经 济因素主要考虑建设成本、运营成本和市场条件等因素，以实现经济效益最大 化。社会因素包括人口密度、交通条件等，需考虑社会稳定和公共安全等因素 。
环保措施
建立污水处理系统、安装废气处理装置、使用环 保材料和工艺等。
可持续发展理念
油库设计和管理应遵循可持续发展理念，注重经 济效益、社会效益和环境效益的统一。
05
油库事故案例分析
油罐泄漏事故
总结词
油罐泄漏事故通常是由于设备老化、维护不当或人为操作失 误等原因引起的，这类事故可能导致油品泄漏、环境污染和 生态破坏等严重后果。
确类储存，避免不同种类的
油品相互混杂。
油品储存设施维护
定期对油品储存设施进行检查 、维修和保养，确保设施完好
、安全可靠。
油品储存环境监控
对油品储存环境的温度、湿度 、清洁度等进行监测和记录， 确保油品储存环境符合要求。
油品出库管理
油品出库管理
油库火灾事故的原因可能包括油品泄漏、静电、雷击等。在处理这类事故时，应 迅速启动应急预案，组织人员撤离，采取措施控制火势蔓延，同时启动消防系统 进行灭火。

油库设计与管理

油库设计与管理
1 2 3 4 5
豪
1
油库爆炸事故案例
1987年10月29日，浙江某油库发 生了一起储油罐火灾爆炸事故。 爆炸时油罐腾空而起，造成1人死 亡、1人重伤、7人轻伤；烧毁 1000m³立式拱顶煤油罐1座、 500m³内浮顶汽油罐1座、500m³立 式拱顶机油罐2座、50m³高架油罐 4座及油泵房、管线、阀门等辅助 设施；烧掉油料652.66t，直接经 济损失达68.36万元。
以一定电位的静电向罐壁放电，或者罐内形成高空间场强放 电，进而酿成火灾爆炸事故。
3．爆炸性混合气体 通常，煤油即使在正常温度和静止状态下也容易产生油蒸气。当 流速过大时，由于进油速度大，液流对罐底的强烈冲击，使罐内 油品翻腾起伏，犹如沸腾，大量的油品以微滴状态悬浮在液面上 的气体空间里，在液面上形成一层油雾。当放电火花把油雾点燃 时，燃烧放出的热量加速油品的蒸发，火越燃越猛，散发的热量 也越来越多，最终导致油蒸气大量形成而发生爆炸。油罐爆炸前 几秒钟值班人员听到的罐内“吱吱啪啪”的响声就是放电与燃烧 的声音。
2
事故现场调查
3号罐建于1956年，原为无力矩罐。20世纪70年代改成拱 顶罐，1984年换底和第一圈圈板。原圈板高为1.2m，改 造后高1.8m。原底板厚6mm，改造后为4.5mm。油罐爆炸 之后，罐体下部内陷，但顶部完好。机械呼吸阀出气孔 阀杆断裂，阻火器铜丝网无破损，液压呼吸阀内无油。 进油管罐内短管长0.4m，出口做成45°坡口，坡口朝罐 底。
3
防止电火花 电器设备等由于老化、短路或操作时触头分合等原因也会引起火
花，同样可以引起油品的燃烧爆炸。因此油库及一切作业场所使用 的电气设备，都必须符合场所的防火防爆要求，安装也符合有关的 安全技术要求，严禁有破皮、露线及发生短路的现象存在。 严禁任何一级电压的架空线路跨越储油区和桶装轻油库房、收发 油作业区以及油泵房等的上空。并不得随意拉按临时线路。 通入油库的铁轨，必须在进入油军铁路大门以前的钢轨接缝处安 装绝缘隔板以防止外面的杂散电流进入油库。

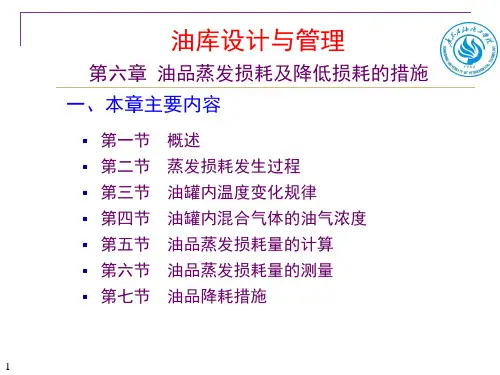

油库设计与管理全套PPT-第6章 油品蒸发损耗

油库设计与管理全套PPT-第6章 油品蒸发损耗
油库设计与管理
第六 油品蒸发损耗及降低损耗的措施 一、本章主要内容
▪ 第一节 ▪ 第二节 ▪ 第三节 ▪ 第四节 ▪ 第五节 ▪ 第六节 ▪ 第七节
概述 蒸发损耗发生过程 油罐内温度变化规律 油罐内混合气体的油气浓度 油品蒸发损耗量的计算 油品蒸发损耗量的测量 油品降耗措施
1
油库设计与管理
第六章 油品蒸发损耗及降低损耗的措施 二、本章重点和难点
由于油品较轻组分的挥发，油蒸气逸入大气，造成 油品量的损失（自然损耗）。 （2）由于跑、冒、滴、漏、混油等引起的损耗。
它是由于设备检修不及时、技术操作不当、管理 不善等原因造成的（事故性损耗） 。
4
第六章 油品蒸发损耗
§6.1概述
• 油品蒸发损耗的危害性体现在下面几个方面： （1）油品数量下降；（油品损耗数量约占原油产量的3% ） （2）油品质量下降； （3）造成大气污染。 尽管国内、国外在油品蒸发损耗的研究进行了
8
第六章 油品蒸发损耗
§6.2蒸发损耗发生的过程
二、气相中油蒸气的传质过程
▪ 分子扩散（浓度差引起） ▪ 热扩撒（温度分布不均匀引起）
白天是油气热扩散的抑制期，夜间是油气热扩散的活跃期。
▪ 强迫对流（压力变化引起）
在压差的作用下，高压区的气体将快速向低压区运动。 例：装车作业时，在油面淹没鹤管出口之前，油流周围将出现 低压。
较长的时间，但仍有很多的问题没有解决。
5
第六章 油品蒸发损耗
§6.1概述
• 存在的问题主要表现在三个方面： （1）完整的理论和精确的计算方法； （2）自然环境因素和操作条件对油罐气体空间混合
气体状态参数影响的定量分析； （3） 油罐的降耗改造措施。
6
第六章 油品蒸发损耗

[工学]油库设计与管理

[工学]油库设计与管理

33
覆土油罐示意（H>1m）
H H
34
山洞油库
主巷道
35
36
水封石洞库
地下水位线
水漏斗
油 水
前提条件：有稳定的地下水位
37
海上油库
38
第二章 油品储运系统 工艺设计与管理




第一节 第二节 第三节 第四节 第五节 第六节 第七节 第八节 第九节
油品储运工艺流程 油品的铁路装卸作业 油品的水路装卸作业 油品的公路装卸作业 桶装（整装）作业 油库管路设计计算 油库泵房工艺设计 铁路上卸系统汽阻断流的校核 输油系统工作点的确定
高差未知77泵房工艺计算80分类方法泵房类型应用范围输送油品的性质轻油泵房输送易燃易爆低粘度的轻质油品如汽煤柴等粘油泵房输送不易燃易爆高粘度的油品如润滑油等泵房建筑特点地上泵房常见类型要求泵的吸入性能好地下泵房常用于军用油库半地下泵房对油泵的吸入性能要求不高油品装卸条件固定泵房铁路公路装卸系统油库内部转输油品泵房浮动泵房水路装卸系统油泵运行时吸入高度保持不变移动式泵房军事野战油库或油品临时补给站点81放空系统82入口汇管出口汇管83组成
4

油库的纽带作用：
油田原油库 炼厂原油库
油 井 用 户
炼厂成品油库
炼油装置
5
三、油库的类型
根据油库的管理体制和业务性质划分 （1）独立油库 （2）企业附属油库 根据油库的主要储油方式划分 （1）地面油库 （2）隐蔽油库 （3）山洞油库 （4）水封石洞库 （5）地下盐岩库 （6）水下油库

6
b
1 3 6

2号罐容量为最大 罐容量用V1、 V2、……表示， 罐界面积用S1、 S2、……表示。

油库安全管理培训教材PPT课件

油库安全管理培训教材PPT课件
安全设施
1.油罐必须进行防雷接地，接地点不应少于两处。 2.油库﹙加油站）的防雷接地、防静电接地、电气设备的工作接地、保护接地及信息系统的接地等，宜共用接地装置，其接地电阻不应大于 4Ω 。当各自单独设置接地装置时，油罐的防雷接地装置的接地电阻、配线电缆金属外皮两端和保护钢管两端的接地装置的接地电阻不应大于 10Ω ；保护接地电阻不应大于 4Ω；地上油品管道始、未端和分支处的接地装置的接地电阻不应大于 30Ω 。 3.埋地油罐应与露出地面的工艺管道道地地相互做电气连接并接地。 4.油库﹙加油站）的站房和罩棚需要防直击雷时，应采用避雷带（网）保护。
风险控制
1.根据风险评价的结果，建立重大风险清单； 2.结合实际情况，确定优先顺序，制定措施消减风险，将风险控制在可以接受的程度； 3.风险控制措施符合标准要求。
隐患排查与治理
油库﹙加油站）应对风险评价出的隐患项目,下达隐患治理通知，限期治理，做到定治理措施、定负责人、定资金来源、定治理期限。应建立隐患治理台帐。 1.建立隐患治理台帐； 2.对查出的每个隐患都下达隐患治理通知，明确责任人、治理时限； 3按期完成隐患治理。
沉重的代价——由静电引起的火灾爆炸案例与分析
2011年8月29日上午10时许，位于大连市甘井子区的中石油大连石化分公司储运车间875号储运罐起火爆炸。据现场知情人称，是工作人员操作过程中发生静电起火引发爆炸。 2010年7月16日发生的大连油管爆炸，中央电视台在17日的报道中称，事故与一艘30万吨级的外籍油轮在卸油时附加添加剂有关。据行业人士称，附加添加剂时可能会释放出静电，在某种状态下可能会引发爆炸、火灾。 2010年3月28日下午，江门鹤山市加拿大化学（鹤山）有限公司生产车间发生爆炸引发火灾，火场过火面积约2000多平方米，爆炸起火原因查明，是由于该公司生产车间树脂车间一号反应斧操作工人盛装分水器内化学溶剂产生静电引起。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

b
1 3 6

2号罐容量为最大 罐容量用V1、 V2、……表示， 罐界面积用S1、 S2、……表示。
a
防火堤计算高度 h:
V2 h a b (V 1 V 2 V 3 V 4 V 5 V 6)
油库设计与管理
李自力
中国石油大学（华东）储运工程系 2005年10月
1
第一章 油库概述
第一节 第二节 第三节 油库的作用和类型 油库的分级和分区 油库容量的确定
2
第一节
油库的作用和类型
一、油库的概念
油库是用来接收、储存和发放石 油或石油产品的企业和单位。
3
二、油库的作用


基地作用 油库是国家石油储备和供应的基地 纽带作用 油库是协调原油生产、原油加工、 成品油供应及运输的纽带
储油区 装 铁路装卸区 2 卸 水路装卸区 区 公路装卸区 3 辅助生产区
铁路装卸油品栈桥、油泵房、桶装油品仓库等
装卸油码头、油泵房、灌油间、桶装油品仓库等 高架罐、灌油间、汽车装卸油品设备、桶装仓库 等 修洗桶间、消防泵房、消防车库、机修间、器材 库、锅炉房、化验室、污水处理设备等
4
行政管理区
办公室、传达室、车库、宿舍、浴室、食堂等
4

油库的纽带作用：
油田原油库 炼厂原油库
油 井 用 户
炼厂成品油库
炼油装置
5
三、油库的类型
根据油库的管理体制和业务性质划分 （1）独立油库 （2）企业附属油库 根据油库的主要储油方式划分 （1）地面油库 （2）隐蔽油库 （3）山洞油库 （4）水封石洞库 （5）地下盐岩库 （6）水下油库

6
第二节
油库的分级和分区
一、油库的分级
等
一级 二级 三级 四级 五级
级
总容量（m3）
大于等于100000 30000 ~ 小于100000 10000 ~ 小于30000 1000 ~ 小于10000 小于1000
注：油库总容量是指所有储罐公称容量与桶装油品设计存放量 之和，不包括零位罐、高架罐、放空罐以及是油库自用油 品储罐的容量。
22
油罐区防火堤设置：




1）防火堤计算高度的确定 要求：防火堤高度应保证堤内有效容积的 需要。 有效容积的确定： 执行规范。具体： a. 固定顶油罐，不小于油罐组内一个最 大罐的容量； b. 浮顶罐，不小于油罐组内一个最大罐 的容量的一半；
23

c. 当固定顶罐、浮顶罐布置在同一 罐组内时，取以上两者中的较大值。
11
油库分区图示：
12
库区平面布置举例：
桶装 油罐区 作业 区 辅助 消防设施 铁路装卸作业区
13
公路装卸
作业区
行政管理区
第三节
油库容量的确定
要求： （1）集中来油时能及时地把油品 卸到库内； （2）在两次来油的间隙，油库应 有足够的储存油品供应给用户。
14
一、周转系数法确定油库容量 G Vs K
GN Vs t
19
三、统计预测法确定油库容量
每个月的月末剩余：ΔVi=进油量-销售量 剩余累计：Vs=∑ ΔVi 油库容量：V=Vs max-Vs min 即：油库在储存了最大销售量的同时，应 能储存最大进油量。

20
进油、销售、月末剩余及剩余累计表
月份 进油 销售 月末 剩余 1 3 14 -11 -11 2 4 13 -9 -20 3 5 11 -6 -26 4 7 7 0 -26 5 8 4 +4 -22 6 13 3 7 15 3 8 13 7 +6 +6 9 12 9 +3 +9 10 10 9 +1 +10 11 6 10 -4 +6 12 4 10 -6 0
24
固定顶罐防火堤计算高度确定：
2 4 6

b
1 3
6

a
2号罐容量为最大 罐容量用V1、 V2、……表示， 罐界面积用S1、 S2、……表示。
防火堤计算高度 h: V2 h a b (V 1 V 3 V 4 V 5 V 6)
25
浮顶罐防火堤计算高度确定：

2
4
6

7
二、油品的分类
类别 甲 乙 A B 油品闪点(℃ ) 28℃ 以下 原油、汽油 举例
28℃ 至45℃ 以下 喷气燃料、灯用煤油、-35#轻 45℃ 至60℃ 以下 柴油
A
丙 B
60℃ ~ 120℃
120℃ 以上
轻柴油、重柴油、20#重油
润滑油、100#重油
8
其他国家油品等级划分举例: 英国石油学会《销售安全规范》
Ⅰ级 Ⅱ级 闪点<21 ℃ 21 ℃≤闪点<55 ℃
Ⅲ级
55 ℃≤闪点≤ 100 ℃
9
法国《劳动保护安全规范》 A级 B级 C级 D级 15 ℃时饱和蒸气压大于1bar 闪点<55 ℃ 55 ℃≤闪点< 100 ℃ 闪点≥ 100 ℃
10
三、油库的分区
序 号 1
分 区 区内主要建筑物和构筑物
油罐、防火堤、油泵房、变配电间等
（1）名义容量（计算容量、理论容量） （2）储存容量 （3）作业容量 （4）公称容量
17
3、油罐选用的一般原则

通常，每种油品至少选两个罐； 尽量选用容量较大的储罐； 对于整个油库来说，选用储罐的规 格应尽可能统一。
18
二、储存天数法确定油库Байду номын сангаас量
式中： Vs：油品的设计容量，m3； G：油品的年周转量，t； N：油品的储存天数； ρ：油品储存温度下的密度，t/m3； η：油罐的利用系数； t ：油品的年操作天数。
+10 +12 -12 0
剩余 累计
注：月末剩余ΔVi为正，入超；
月末剩余ΔVi为负，出超
21
油库容量：V=Vs max-Vs min=+10-(-26)=36
第四节

库址选择 及库区总平面布置




执行《石油库设计规范》（GB500742002）的要求。 主要考虑的事项： 1）与周围居住区、工矿企业、交通线等 安全距离、相对位置（高度、风向）； 2）库内建筑物、构筑物之间的防火距离、 相对位置； 3）油罐分组布置的相关规定； 4）出入口及消防道路布置要求。
式中： Vs：某中油品的设计容量，m3； G：该种油品的年销量，t； ρ：该种油品的密度，t/m3； K：该种油品的周转系数； η：油罐利用系数。
15
1、周转系数
所谓周转系数，就是指某种油品的储 油设备在一年内可被周转使用的次数。 即：
某种油品的年销量 周转系数 该油品储存设备的容量
16
2、油罐利用系数 油罐的储存容量 油罐的名义容量
