施工员（电气）习题含参考答案一、单选题（共46题，每题1分，共46分）1.在电气施工图纸中，线路敷设方式CT表示（）。
A、穿焊接钢管敷设B、穿金属线管敷设C、金属线槽敷设D、桥架敷设正确答案：D2.安全出口标志灯距地高度不低于（），且安装在疏散出口和楼梯口里侧的上方。
A、2.4mB、2.0mC、1.8mD、3.0m正确答案：B3.建筑工程结构施工期间，给水排水工程的管理和作业人员要进行积极的配合，为日后工程的实施创造良好的条件。
配合除少数的防水套管、密闭套管、预埋铁件外，大量的是预埋普通套管、预留孔洞，同时要对表达在建筑工程图上的较大的A、做好管道防腐和保温工作B、设污水、废水及雨水管道C、设置阀门等给水附件D、预留孔洞、预埋普通套管正确答案：D4.标高所标注位置通常是管子的（）A、管底B、管项C、中心位置D、边缘正确答案：C5.流体运动时，流线彼此不平行或急剧弯曲，称为（）。
A、急变流B、有压流C、无压流D、渐变流正确答案：A6.项目经理部为（）组织机构。
A、永久性B、长期性C、一次性D、一时性正确答案：C7.工程（）对施工中出现质量问题的建设工程或者竣工验收不合格的建设工程，应当负责返修。
A、监理单位B、施工单位C、建设单位D、设计单位正确答案：B8.导线测量法的网，当导线平均边长较短时，应控制导线（）。
A、边数B、长度C、高度D、角度正确答案：A9.电缆及其附件如不立即安装，应（）。
A、置于阳光下曝哂B、每六个月检查一次C、松散堆放D、集中分类存放正确答案：D10.标高分为绝对标高和（）A、黄海标高B、相对标高C、垂直标高D、水平标高正确答案：B11.某工程有独立设计的施工图纸和施工组织设计，但建成后不能独立发挥生产能力，此工程应属于（）。
A、分项工程B、分部分项工程C、单项工程D、单位工程正确答案：D12.编制施工组织设计时，需组织编制组，明确负责人（主编），通常由（）主持编制。
A、施工员B、项目负责人C、企业负责人D、企业技术负责人正确答案：B13.根据施工阶段安全技术措施的要求，单项工程、单位工程均应有安全技术措施，分部分项工程应有安全技术具体措施，施工前由（）向参加施工的有关人员进行安全技术交底，签字并归档保存。

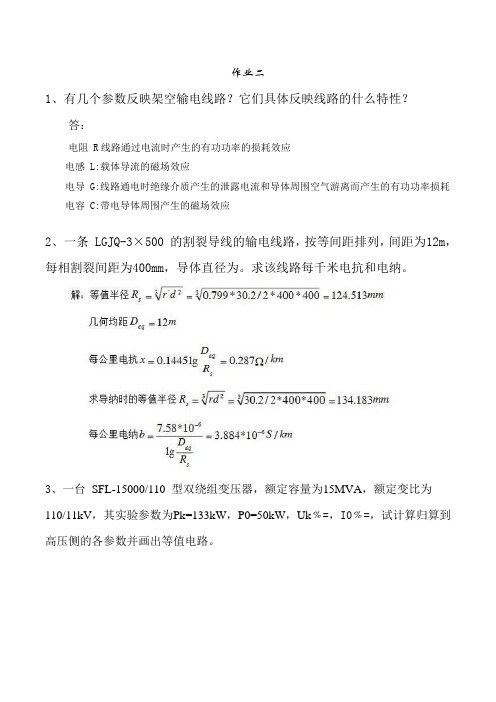

作业二1、有几个参数反映架空输电线路？它们具体反映线路的什么特性？答：电阻 R线路通过电流时产生的有功功率的损耗效应电感 L:载体导流的磁场效应电导 G:线路通电时绝缘介质产生的泄露电流和导体周围空气游离而产生的有功功率损耗电容 C:带电导体周围产生的磁场效应2、一条 LGJQ-3×500 的割裂导线的输电线路，按等间距排列，间距为12m，每相割裂间距为400mm，导体直径为。
求该线路每千米电抗和电纳。
3、一台SFL-15000/110 型双绕组变压器，额定容量为15MVA，额定变比为110/11kV，其实验参数为Pk=133kW，P0=50kW，Uk﹪=，I0﹪=，试计算归算到高压侧的各参数并画出等值电路。
4、与一般变压器相较，自耦变压器有哪些优缺点？自耦变压器运行需要注意哪些问题？答：1）、在大型超高压电力系统中，多数采纳由自耦变压器来联接两个电压级的电力网，自耦变压器具有消耗材料少、投资低、损耗小等优势，取得普遍的应用。
另外，由于通常自耦变压器变比接近于1，致使短路电压百分数要比一般变压器小得多，因此在系统发生短路时，自耦变压器的情形将更为严峻。
2）、自耦变压器除与一样变压器运行特性相同之外，还需要注意的一些问题是： a，由于自耦变压器一、二次侧有直接的电的联系，为了避免高压侧单相接地故障而引发低压侧过电压，其中性点必需牢靠接地； b，自耦变压器双侧都需安装避雷器，以避免过电压； c，自耦变压器短路电压比一般变压器小得多，因此短路电流较一般双绕组变压器大，必要时，必需采取限制短路电流方法。
5、在开关电器断开的进程中，间隙的自由电子是如何产生的？试说明电弧的形成和熄灭进程。
解：切断电路刹时，由于动静触头间的介质迅速游离，存在着必然浓度的带正电荷的离子和带负电荷的离子。
通过强电场发射、碰撞游离、热游离、热电子发射等进程，弧隙中带电质点不断增多，产生电弧电流。
电弧中存在的游离与去游离这两个性质相反进程的强弱对照决定了电弧的最终进展趋势，即当游离强于去游离时，电弧就会发生并燃烧猛烈;假设去游离与游离进程达到平稳，电弧就会稳固燃烧；而去游离占优势时，电弧的燃烧即将减弱并最终熄灭。
省专业技术人员继续教育知识更新培训电气工程专业2013年作业一．填空：1、常见的交流调速方法有：（降电压调速）（转差离合器调速）（转子串电阻调速）（绕线转子电动机串级调速和双馈电动机调速）（变极对数调速）（变压变频调速）。
2、按照交流异步电机的原理，从定子传入转子的电磁功率可分成两部分：一部分是（拖动负载的有效功率），称作（机械功率）；另一部分是（传输给转子电路的转差功率）。
3、从能量转换的角度上看，转差功率是否增大，是消耗掉还是得到回收，可以把异步电机的调速系统分成三类：（转差功率消耗型调速系统）；（转差功率馈送型调速系统）；（转差功率不变型调速系统）。
4、转差功率消耗型调速系统的全部转差功率都转换成（热能消耗在转子回路中）。
在恒转矩负载时，该调速系统是以增加（转差功率）的消耗来换取（转速）降低的。
属于这一类的三种调速方法有：（降电压调速）（转差离合器调速）（转子串电阻调速）。
5、在转差功率馈送型调速系统中，除转子铜损外，大部分转差功率在转子侧通过（变流装置）馈出或馈入，转速越低，（能馈送的功率越多）；属于这一类的调速方法是（绕线转子电动机串级调速和双馈电动机调速）。
6、在转差功率不变型调速系统中，转差功率只有（转子铜损），而且无论转速高低，转差功率（基本不变），因此效率(更高);属于此类的调速方法有（变极对数调速）和（变压变频调速）这两种。
二：问题答1、对于恒转矩负载，为什么调压调速的调速范围不大？电动机机械特性越软，调速范围越大吗？答：带恒转矩负载工作时，普通笼型异步电动机降压调速时的稳定工作范围为0<s<sm，sm本来就不大，因此调速范围也不大。
降压调速时，机械特性变软，但sm不变，故调速范围不变。
2、异步电动机变频调速时，为何要电压协调控制？在整个调速范围内，保持电压恒定是否可行？为何在基频以下时，采用恒压频比控制，而在基频以上保持电压恒定？答：因为定子电压频率变化时，将导致气隙磁通变化，影响电动机工作。
1.如图所示的系统中各元件参数如下：发电机G：S N = 30MV A，V N = 10.5kV，X G*=0.27变压器T-1：S N = 31.5MV A，k T-1 = 10.5/121，V S% = 10.5变压器T-2:与T-3参数相同：S N = 15MV A，k T-1 = 110/6.6，V S% = 10.5线路L每回：l=100km，x = 0.4Ω/km电抗器R：V N = 6kV，I N = 1.5kA，x R% = 6以100MV A为基准容量，各电压等级的平均额定电压为基准电压，并近似认为各元件的额定电压等于平均额定电压，请计算图中各设备参数的标幺值2.有一台型号为SFSL-31500/110的三相三绕组变压器，额定变比为110/38.5/11，容量比为100/100/66.7，空载损耗80kW，短路试验测得P s(1-2)=450kW，P s(2-3)=270kW，P s(1-3)=240kW，V S(1-2)%=11.55，V S(2-3)%=8.5，V S(1-3)%=21，请计算变压器归算到高压侧的参数1. 在220/380三相四线制线路上，接单相电热干燥箱4台，其中2台10kW 接于A 相，1台30kW 接于B 相，1台20kW 接于C 相。
另有380V 单相对焊机4台，2台14kW （ε=100%）接于AB 间，1台20kW （ε=100%）接于BC 间，1台30kW （ε=60%）接于CA 间。
若取同时系数0.9，试对本线路进行负荷计算（P 、Q 、S 、I ）。
解：参考例题对CA 相间的对焊机进行暂载率转换323.24e NP P ===kw将接于相间的单相负荷转化为接于相电压的单相负荷，查P18表1-12得对焊机的功率因数为0.7，再查下表中规定的系数功率换算系数负荷功率因数0.35 0.4 0.5 0.6 0.650.7 0.8 0.9 1.0 PAB-A PBC-B PCA-C1.27 1.17 1.0 0.89 0.840.8 0.72 0.64 0.5PAB-B P BC-C P CA-A-0.27 -0.17 0 0.11 0.160.2 0.28 0.36 0.5QAB-AQBC-BQCA-C1.05 0.86 0.580.38 0.3 0.220.09 -0.05 -0.29QAB-AQBC-BQCA-A1.63 1.44 1.160.96 0.880.8 0.67 0.53 0.28P eA=pAB-A P AB+pCA-A P CA=0.8×14×2+0.2×23.24=27.05kW Q eA=qAB-A P AB+qCA-A P CA=0.22×14×2+0.8×23.24=24.75kvarP eB =p BC-B P BC +p AB-B P AB =0.8×20×1+0.2×14×2=21.6kWQ eB =q BC-B P BC +q AB-B P AB =0.22×20×1+0.8×14×2=26.8kvar P eC =p CA-C P CA +p BC-C P BC =0.8×23.24+0.2×20×1=22.59kW Q eC =q CA-C P CA +q BC-C P BC =0.22×23.24+0.8×20×1=21.11kvar 而电热箱功率因数为1，故而不消耗无功 P A = 10*2 = 20 kw P B = 30*1 = 30 kw P C = 20*1 = 20 kw各相总负荷 P A Σ = k*(P eA +P A ) =0.9*(27.05+20)= 42.34 ; Q A Σ = 0.9*24.75 = 22.28 P B Σ = k*(P eB +P B ) = 0.9*(21.6+30) = 46.44 ; Q B Σ = 0.9*26.8 = 24.12 P C Σ = k*(P eC +P C ) = 0.9*(22.59+20) = 38.33 ; Q C Σ = 0.9*21.11 = 19 B 相负荷最大故而P e Σ = P B Σ*3 = 46.44*3 = 138.32 kw ；Q e Σ = Q BE = 24.12*3 = 72.36 kvar S = (P 2e Σ + Q 2e Σ)0.5 = 157 kV A I = S/1.732/0.38 = 238.52 A1.某机修车间采用TN-S系统380V三相供电，车间内动力设备都是三相设备，包括铣床30台（小批量），5.5kW/台，鼓风机10台，2kW/台，电焊机10台，3kW/台，εN=64%。
一、名词解释1 感知电流2 室颤电流3 跨步电压名词解释答案1 感知电流是指电流流过人体时可引起感觉的最小电流。
2 是指引起心室颤动的最小电流。
3 站立或行走的人体，受到出现于人体两脚之间的电压，即跨步电压作用所引起的电击。
跨步电压是当带电体接地，电流自接地的带电体流入地下时，在接地点周围的土壤中产生的电压降形成的。
二、选择题1、成年男性的平均摆脱电流约为⎽⎽⎽⎽⎽⎽毫安。
a. 160;b. 16;c. ⒈6;d. 0.162、电动机的绝缘电阻应定期测定，其测定周期为⎽⎽⎽⎽⎽⎽年。
a. 0.5;b. 1;c. 2;d. 33、决定人体阻抗大小的主要因素是⎽⎽⎽⎽⎽⎽。
a.皮肤阻抗；b.体内阻抗；c.骨骼阻抗；d.肌肉阻抗4、人体电阻的平均值大致是左右。
a. 15Ω;b. 150Ω;c. 1.5kΩ;d. 1.5MΩ5、大部分触电死亡事故是＿＿造成的。
a. 电伤；b. 摆脱电流；c. 电烧伤；d. 电击6、＿＿的工频电流即可使人遭到致命的电击。
a. 数安；b. 数毫安；c. 数百毫安；d. 数十毫安7 、当有电流在接地点流入地下时，电流在接地点周围土壤中产生电压降。
人在接地点周围，两脚之间出现的电压称为＿＿a. 跨步电压；b. 跨步电势；c. 临界电压；d. 故障电压8、工频电流与高频电流在电击危险性上相比，＿＿。
a. 高频危险性大；b. 工频危险性大；c. 危险性相同；d. 无法确定谁的危险性大9、从单相触电的危险性来看，接地电网同不接地电网相比，＿＿。
a. 接地电网危险性大；b. 接地电网危险性小；c. 它们的危险性一样大；d. 它们的危险性不能确定10、从一相故障接地的危险性来看，接地电网同不接地电网相比，＿＿。
a. 接地电网危险性大；b. 接地电网危险性小；c. 它们的危险性一样大；d. 它们的危险性不能确定五、问答题1 电流对人体的伤害程度同哪些因素有关？答：电流的伤害程度与以下因素有关：1）通过人体电流的大小，电流越大伤害越严重；2）通电时间，通电时间越长伤害越严重；3）通过人体电流的种类，交流比直流危险性大；4）通过人体电流的途经，流过心脏的电流分量越大越危险；5）与人的生理和心理因素有关，身体越差、遭受突然打击，触电时越危险。
专业概论(电气工程类) ----------------1. 电气工程专业的性质是什么？有何特点？电气工程及其自动化专业主要是研究电能的产生、传输、转换、控制、储存和利用的专业。
近几十年来，有关电能的转换、控制在该专业所占的地位日益重要，专业名称中的“及其自动化”就反映了科学技术的这种发展和变化。
电气工程是从人们对电磁现象的研究开始，电磁理论是电气工程的理论基础，而电磁理论是从物理学中的电学和磁学逐步发展而形成。
人类社会发展到任何时候也离不开能源，能源是人类永恒的研究对象，电能是利用最为方便的能源形式。
以电能为研究对象的电气工程及其自动化专业有十分强大的生命力。
电气工程及其自动化专业是一个工程性很强的专业，正是因为电气工程的发展，才能有庞大的电力工业，人类才不可逆转地进入伟大的电气化时代。
本专业主要特点是强弱电结合、机电结合、软件与硬件结合、元件与系统结合，具有交叉学科的性质，电力、电子、控制、计算机多学科综合，使毕业生具有较强的适应能力，是宽“ 口径”专业。
强调实践性，专业领域的实践性很强，要求从业人员有较高的动手操作能力和较好的空间思维能力。
与数学、物理等自然科学联系紧密，在专业的学习过程中，要求掌握比较深入的物理和数学知识，具有良好的的分析、计算和空间想象能力。
不断发展和创新，专业知识技术更新快。
新型材料、新的加工工艺制作方法不断涌现，新的行业标准也在适时调整。
前景灿烂，半个世纪以来，我国的电气工程专业得到了很大的发展，已经建立了较完善的学科体系，在学科前沿研究、技术创新和工程应用、国民经济服务诸方面取得了突出成就。
未来电气工程科学发展的总趋势将是交叉、综合化、数字、智能化、高效化和集成化这些发展方向，并将拓宽到生物系统、光子学，微机电系统等领域， 21 世纪中的某些最重要的新装置、新系统和新技术将来自这些领域。
2. 电气工程专业的研究领域有哪些？结合你目前的工作情况谈谈在该领域电气工程的研究现状及发展情况。
电气工程及其自动化的触角伸向各行各业，小到一个开关的设计，大到宇航飞机的研究，都有它的身影。
本专业涉及电力电子技术、计算机技术、电机电器技术、信息与网络控制技术、机电一体化技术等诸多领域，是一门综合性较强的学科。
3. 本专业的学习方法是什么？谈谈你准备怎样学好本专业？确立目标，激发动机详细了解本专业的教学计划，制定周密的个人学习计划，目标明确，引导和维持学习方向。
调控心理，优化心境学习是一个复杂的心理过程，包括认知、情感、注意力、意志等多种因素的综合作用。
饮食调控习惯调控意志调控科学用脑，提高效率及时复习，增强记忆善于利用网络学习资源网络教育的最大好处：随时随地自主安排学习。
同学们要充分利用教学资源，不懂之处反复学习。
学习交流方式：课程论坛、学生社区、 E-mail、语音教室、电话等。
完成作业，及时评价学习效果独立、认真地完成相应的平时作业和模拟试题，可以较为深入地检验对课程内容的理解和掌握程度。
科学运筹，巧用时间灵活机动见缝插针学习时间安排抓四“点”：即每天早晨挤一点，每天晚上留一点，节假日划一点，课间间隙中压一点。
只要合理安排，讲究实效，工学矛盾就一定会迎刃而解。
关键：持之以恒的精神，不要轻易放弃每一点时间，保持较高的学习效率。
4. 电气工程专业形成了哪些研究方向？电气工程方向高速铁路方向电力机车方向5. 什么叫电力系统？电力系统主要指电力网的运行和控制、电气自动化等内容。
当然，制造和运行不可能截然分开，电气设备在制造时必须考虑其运行。
6. 简述电气工程专业的发展历史及现状。
电气工程专业是一门历史悠久的专业。
19 世纪上半叶安培发现电流的磁效应、法拉第发现电磁感应定律， 19 世纪下半叶麦克斯韦创立的电磁理论为电气工程奠定了基础。
19 世纪末到 20 世纪初，西方国家的大学陆续设置了电气工程专业来传播、应用、发展与电气工程相关的知识。
1908 年，交通大学前身—南洋大学堂设置了电机专修课，是我国大学最早的电气工程专业，至今已超过一个世纪。
一百多年的不断发展，本专业已成为一个新兴的电气工程学科。
至今，形成为学科覆盖面广、学科理论体系完善、工程实践成功、应用领域宽广的一门独立学科。
1917 年交通大学的电机专修科设置了电讯门，是我国最早的无线电专业，后来发展为如今的电子信息技术、计算机科学与技术专用群。
1932 年清华大学率先设置电机系， 1934 年武汉大学设置了电机系。
1949 年后，我国出现一大批以工科为主的多科性大学，也出现了一批机电学院。
自 1977 年，大部分高校的“电机工程系”陆续改名为“电气工程系”，之后改为“电气工程学院”。
1998 年前，我国大学电类专业分电工类与电子信息类。
按 1993 年专业目录，电工类专业共有电机电器及其控制、电力系统及其自动化、高电压与绝缘技术、电气技术、工业自动化 5 个专业，而电子信息类共有专业 14 个。
1998 年，国家进行专业目录调整、合并和压缩。
大学本科专业总数从 1993 年 504 个调整至 249 个，电工类和电子与信息类也合并成电气信息类。
1998 年颁布的专业目录中，原电工类的电机电器及其控制、电力系统及其自动化、高电压与绝缘技术、电气技术等合并为目前的电气工程及其自动化专业。
原电工类的工业自动化和电子信息类的自动控制等合并为自动化专业。
在同时颁布的工科引导性目录中，把电气工程及其自动化和自动化专业中的部分合并为电气工程与自动化专业。
自 1998 年新专业目录公布以来，全国设置电气工程专业的大学数从 1999 年的 123 所增加到 2002 年底的 197 所， 2006 年猛增至 276 所。
目前，在发达国家的大学，保留了电“气工程系”的名称，有的和计算机专业一起称为“电气工程与计算机科学系”。
其中电气工程所涉及的内容主要是电子、信息等，传统的“电力工程” 内容已不多见，已很少有我国目前的“电气工程”专业。
背景是发达国家的发电装机容量已基本满足社会发展需求，用电需求年增长率不超过 2% ，电力发展趋于饱和，所需传统电气工程人才数量大为减少。
我国和发达国家所处的发展阶段不同，国情差别很大。
我国电力工业还处于迅猛发展期，年用电增长率超过 10% ，2020 年预计装机容量约 9.5 亿千瓦，需要大量的电气工程人才。
与之相适应，各著名工科大学都把电气工程专业作为支柱性专业，一般大学工科专业中几乎少不了电气工程专业。
7. 电气工程专业的专业范围主要包括哪三部分？电工理论是电气工程的基础，包括电路和电磁场理论。
这些理论是物理学中电学和磁学的发展和延伸。
而电子技术、计算机硬件技术等可以看成是由电工理论的不断发展，电工理论是它们的重要基础。
电气装备制造主要包括发电机、电动机、变压器等电机设备的制造，也包括开关、用电设备等电器与电气设备的制造，还包括电力电子设备的制造、各种电气控制装置、电子控制装置的制造以及电工材料、电气绝缘等内容。
电力系统主要指电力网的运行和控制、电气自动化等内容。
当然，制造和运行不可能截然分开，电气设备在制造时必须考虑其运行。
8. 简述电气工程专业的专业发展趋势。
信息技术的进步将对电气工程学科的发展产生决定性影响。
信息技术持续以指数速度增长，很大程度取决于电气工程中众多学科领域的持续创新。
信息技术的进步又为电气工程领域的技术创新提供了更新、更先进的工具基础。
电气工程学科与物理科学的相互交叉面拓宽，将为学科的发展带来新的机遇。
并将拓宽到生物系统、光子学、微机电系统等领域。
快速变化的新技术、新方法将为电气工程学科提供更科学的技术方案。
寻求更多更科学、更有效的工程技术方案。
理论研究与工程实践结合，加强理论基础，拓宽专业知识面。
9. 简述我校电气工程专业的专业特色及发展趋势。
明显的学科特色：长期服务于我国轨道交通和电力系统领域，特别在铁路、城轨、磁浮等行业优势明显、地位突出。
引领我国铁道电气化事业的发展：从第一条电气化铁道供电制式的确定、第一台电力机车的设计研发，到实现铁路变电所无人值班、微机监控和远动技术、继电保护与微机监控技术、交流传动控制、高速动车组关键技术的研究和试验等，起到关键的引领作用，形成了一大批高水平研究成果，取得了重大社会经济效益，是铁道电气化与自动化领域的一面旗帜。
突出的行业背景：人才培养始终以国家经济建设和社会需要为根本导向，注重强、弱电结合，以及电子设备设计和计算机应用，形成了铁道电气化、电力牵引与传动控制、磁浮与城市轨道交通自动化等方向，拓展了电力系统及其自动化专业方向。
深厚的文化底蕴：60 年的建设，形成了“厚德载物、求是创新”的电气精神；强化质量保证体系和创新人才培养体系建设10. 简述我校电气工程专业的课程体系由哪些部分组成。
基础课程：大学英语、高等数学、计算机应用基础、专业概论(电气工程类)、线性代数、毛泽东思想和中国特色社会主义理论体系、科技论文写作专业课程：电气工程及其自动化：电路分析、模拟电子技术、电机与拖动、数字电子技术、现代电力电子技术、继电保护及课程设计、供变电工程及课程设计、监控技术及课程设计、电气设备状态监测，毕业设计(论文)及毕业实习11. 电气工程专业人才培养目标是什么？本专业培养能够从事与电气工程有关的装备制造、系统运行、自动控制、信息处理、试验分析、技术开发、经济管理以及计算机应用等领域工作的宽口径复合型工程技术与管理人才。
12. 电气工程专业人才培养目标在能力方面的要求是什么？素质结构方面(1) 掌握数学、物理等基础理论的原理和方法；(2) 了解机械、力学、电气、化工等相关学科的一般原理和方法；(3) 掌握计算机、通信、电子等关联学科的基本原理、方法和应用以及相应的实验仪器和技能；(4) 掌握电气工程系统分析和设计等专业知识和方法；(5) 有哲学、方法论、经济学、历史、法律、伦理、社会学、文学、艺术等人文社会科学方面以及军事方面的基本知识。
能力结构方面(1)获取知识的能力：具有一定的自主学习能力和终身学习的观念。
具有良好的书面和口头表达能力。
有一定外语交流能力。
具有一定的社交和协调事务能力。
文献检索能力。
(2)应用知识的能力：具有较好的基础理论，能运用所学的知识分析、处理实际问题。
具有实验方案设计和选择的能力。
能分析工程实际中出现的问题，具备处理、解决实际工程问题的能力。
在综合类实验中具有独立设计、分析和调试系统能力。
(3)创新能力：创新思维能力，具有一定的创新意识。
在实践环节中，具有一定的探索精神，并具备自主设计实验的创新实验能力。
科研开发研究能力，具有一定的技术开发能力和接受新理论，新知识和新技术的能力。
意识和意志方面(1) 实践意识：坚持一切从实际出发，不迷信书本和权威。
(2) 质量意识：在研制和开发的每一个环节坚持质量至上的思想。
