《电气工程基础》习题集答案 上海交通大学

第一章 引论1-1，电能较之其他形式的能量有许多突出的优点。

电能可以集中生产分散使用、便于传输和分配、便于和其他形式的能量相互转化，可以满足生产及生活多方面的需要。

1-2，由线路中的损耗表达式SU lP P N ⋅Φ⋅=∆222cos ρ 可以看出，在P 、l 、cos Φ及ρ已经确定的情况下，线路损耗就由截面积和线电压决定。

由于线路损耗与电压成反比，因此提高电压能够降低线路损耗。

1-3，各设备的额定电压分别为：(a) G1 10.5KV ；T1 10.5/121KV ； T2 110/38.5KV ；(b) G1 10.5KV ；T1 10.5/121KV ；T2 110/11KV ；T3 110KV/6.6/38.5KV G2 6.3KV ；T4 35/6.6KV ； T5 6.3/38.5KV ；M1 6KV(c) G1 10.5KV ；G2 10.5KV ；T1 10.5/121KV ；T2 10.5/121/38.5KV 1-4，电能质量的三个基本指标是频率、电压和波形。

系统频率主要取决于系统中有功功率的平衡；节点电压主要取决于系统中无功功率的平衡；波形质量问题由谐波污染引起。

1-5，提高电力系统安全可靠性主要从以下几个方面着手：（1）提高电网结构的强壮性；（2）提高系统运行的稳定性；（3）保证一定的备用容量第二章 基本概念2-1，解：只须p ef <p mf ，即电容C 发出的无功要小于电感L 吸收的无功。

2-2，功率方向问题即是节点功率是流出还是流入的问题。

同题2-5类似。

2-3，单相传输系统具有功率的脉动特性。

脉动功率将对电动机产生一脉动转矩，对于工业上的大型感应电动机以及交流发电机，脉动转矩是完全不能接受的。

三相交流电机消除了功率和转矩的脉动，且在经济上是合理的，三相交流电力系统仍是当今具支配性的电力传输与分配的方式。

2-4，对于对称三相系统的稳态运行情况，实际上只要进行其中某一相的计算，而其他两相的电流和电压根据相序关系易于求得。

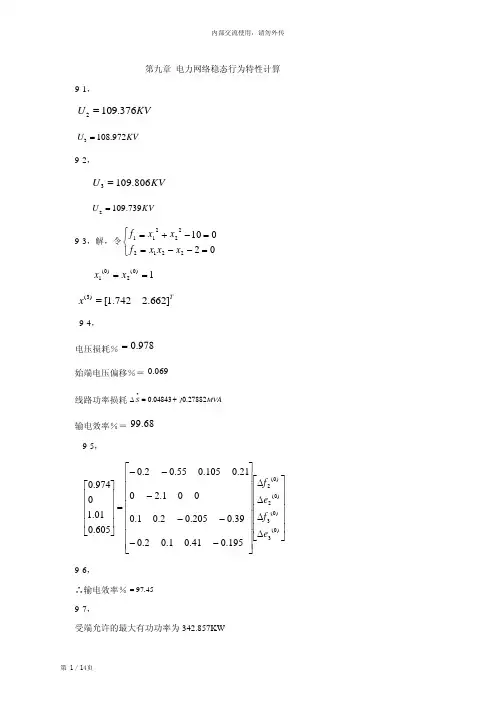

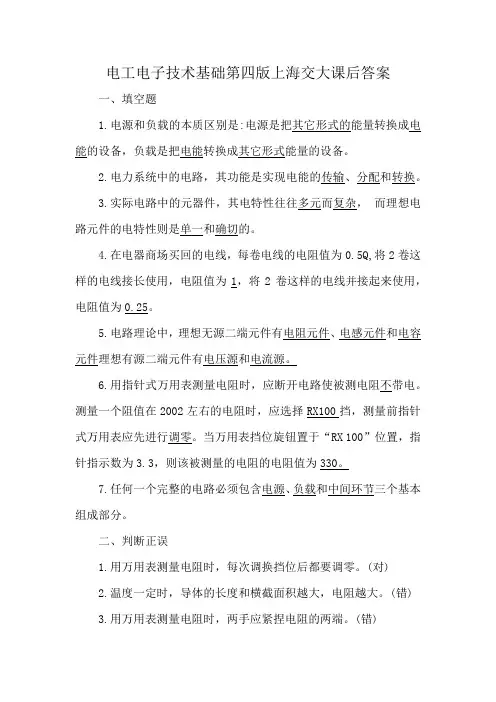

电工电子技术基础第四版上海交大课后答案
一、填空题
1.电源和负载的本质区别是:电源是把其它形式的能量转换成电能的设备，负载是把电能转换成其它形式能量的设备。

2.电力系统中的电路，其功能是实现电能的传输、分配和转换。

3.实际电路中的元器件，其电特性往往多元而复杂，而理想电路元件的电特性则是单一和确切的。

4.在电器商场买回的电线，每卷电线的电阻值为0.5Q,将2卷这样的电线接长使用，电阻值为1，将2卷这样的电线并接起来使用，电阻值为0.25。

5.电路理论中，理想无源二端元件有电阻元件、电感元件和电容元件理想有源二端元件有电压源和电流源。

6.用指针式万用表测量电阻时，应断开电路使被测电阻不带电。

测量一个阻值在2002左右的电阻时，应选择RX100挡，测量前指针式万用表应先进行调零。

当万用表挡位旋钮置于“RX 100”位置，指针指示数为3.3，则该被测量的电阻的电阻值为330。

7.任何一个完整的电路必须包含电源、负载和中间环节三个基本组成部分。

二、判断正误
1.用万用表测量电阻时，每次调换挡位后都要调零。

(对)
2.温度一定时，导体的长度和横截面积越大，电阻越大。

(错)
3.用万用表测量电阻时，两手应紧捏电阻的两端。

(错)。

过电流保护的两相不完全星形连接，一般保护继电器都装在（）A.C两相上B.C两相上C.B两相上D.gtN上回答错误!正确答案：B90°接线功率方向继电器的内角取值为（）A.60°B.30°或45°C.90°D.70°回答错误!正确答案：B电流Ⅰ段保护的灵敏系数通常用保护范围来衡量，其保护范围越长表明保护越（）A.不可靠B.灵敏C.可靠D.不灵敏回答错误!正确答案：B槽形母线与多条矩形母线相比，其冷却条件好，集肤效应（）A.小B.大C.相同D.相近回答错误!正确答案：A关于联合电力系统，下述说法中错误的是（）A.联合电力系统可以更好地合理利用能源B.联合电力系统可以提高供电可靠性和电能质量C.在满足负荷要求的情况下，联合电力系统的装机容量可以减少D.联合电力系统不利于装设效率较高的大容量机组回答错误!正确答案：D对于双母线接线，双母线同时运行时，（）A.等同于单母线分段带旁路接线B.与单母线接线完全相同C.具有单母线带旁路接线的特点D.具有单母线分段接线的特点回答错误!正确答案：D分相中型配电装置与普通中型配电装置相比，主要区别是将母线隔离开关分为单相分开布置，每相的隔离开关直接布置在各自母线的（）A.上方B.下方C.右侧D.左侧回答错误!正确答案：B为保证发电厂厂用低压单个或成组电动机可靠启动，要求母线电压不低于额定电压的（）A.0.7B.0.5C.0.6D.0.8回答错误!正确答案：C下列变量中属于电能质量指标的是（）A.阻抗B.电流C.功率D.频率回答错误!正确答案：D对于一级负荷比例比较大的电力用户，应采用的电力系统接线方式为（）A.单电源双回路放射式B.双电源供电方式C.单回路放射式或单电源双回路放射式D.单回路放射式接线回答错误!正确答案：B在实用计算中，一般高压电路短路电流非周期分量发热等值时间取（）A.0.08sB.0.1sC.0.02sD.0.05s回答错误!正确答案：D提交下述电气设备中最大工作电流为其额定电流值的是（）A.发电机B.调相机C.电动机D.电力变压器回答错误!正确答案：D发电机正常运行时，机端三次谐波电压与中性点侧三次谐波电压相比（）A.大于B.小于C.大于或小于D.等于回答错误!正确答案：B提交110kV及以上的断路器、隔离开关、互感器的最大工作电压比其额定电压高（）A.0.05B.0.1C.0.15D.0.2回答错误!正确答案：B环境温度为+25℃时，铝导体短路时发热的允许温度为（）A.400℃B.330℃C.300℃D.200℃回答错误!正确答案：D短路电流中一定存在零序分量的短路类型是（）A.不对称短路B.相间短路C.接地短路D.三相短路回答错误!正确答案：C电力系统中的的故障属于对称故障的是（）A.单相接地B.三相短路C.两相短路接地D.两相短路回答错误!正确答案：B屋内配电装置和屋外配电装置是按（）A.电气设备尺寸的不同区分的B.电气设备安装场所的不同区分的C.电气设备型号的不同区分的D.电气设备安装方式的不同区分的回答错误!正确答案：B电介质在直流电压作用下，无周期性的极化，其损耗只有因（）A.极化而引起的损耗B.电感而引起的损耗C.电导而引起的损耗D.电容而引起的损耗回答错误!正确答案：C电力系统中PQ节点的数量（）A.少量的B.全都是C.必有且一般只设一个D.大量的回答错误!正确答案：D火电厂间有功负荷的经济分配原则是（）A.等网损微增率原则B.平均分配负荷C.等耗量微增率原则D.等面积原则回答错误!正确答案：C装有无功补偿装置，运行中可以维持电压恒定的变电所母线属于（）A.PV节点B.PQ节点C.不能确定D.平衡节点回答错误!正确答案：A近阴极效应对熄灭下列哪种电气设备的电弧特别有利?（）A.配电装置B.中压电器C.高压电器D.低压电器回答错误!正确答案：D热稳定是指电器通过短路电流时，电器的导体和绝缘部分不因短路电流的热效应使其温度超过它（）A.长期工作时的最高允许温度而造成损坏妨碍继续工作的性能B.长期工作时的最高允许温升而造成损坏妨碍继续工作的性能C.短路时的最高允许温升而造成损坏妨碍继续工作的性能D.短路时的最高允许温度而造成损坏妨碍继续工作的性能回答错误!正确答案：D为保证大型枢纽变电所所用电的供电可靠性，应装设的工作变压器和备用变压器台数分别为（）A.一台，一台B.两台，一台C.三台，两台D.两台，两台回答错误!正确答案：B架空输电线路采用分裂导线的目的是（）A.改善输电线路的电晕条件B.减小线路电阻C.减小线路电抗D.增大线路电纳回答错误!正确答案：C投切空载线路时会引起（）A.大气过电压B.外部过电压C.谐振过电压D.操作过电压回答错误!正确答案：D减小发电机组的原动机出力将使系统静态稳定性（）A.以上都不对B.提高C.不变D.降低回答错误!正确答案：B变压器并联运行时不必考虑（）A.联接组标号相同B.额定容量相同C.短路电压相等D.变比相等回答错误!正确答案：B限时电流速断保护的灵敏系数要求（）A.大于2B.大于0.85C.大于1.3~1.5D.大于1.2回答错误!正确答案：C下列选项中属于内部过电压的是（）A.感应雷过电压B.大气过电压C.反击雷过电压D.谐振过电压回答错误!正确答案：D变压器冷却系统有（）A.油自然循环强迫空气冷却系统和强迫油循环水冷却系统两种B.油自然循环冷却系统和强迫油循环冷却系统两种C.油自然循环冷却系统和强迫油循环水冷却系统两种D.油自然循环空气自然冷却系统和强迫油循环水冷却系统两种回答错误!正确答案：B下列选项中不会使电介质发生不可逆老化过程的是（）A.热过程B.机械损伤C.化学过程D.极化过程回答错误!正确答案：D110kv及以上电力系统中，架空输电线路全线架设避雷线的目的是（）A.减少线路雷击事故，提高供电可靠性B.减少雷击事故，提高输电线路的耐压水平C.减少雷击事故，降低输电线路对地电压D.减少雷击事故，提高电能质量回答错误!正确答案：A变压器的正序、负序和零序等值电路之间的关系是（）A.各不相同B.正序、零序相同C.正、负序相同D.相同回答错误!正确答案：C环形网络中自然功率的分布规律是（）A.与支路电纳成反比B.与支路电阻成反比C.与支路阻抗成反比D.与支路电导成反比回答错误!正确答案：C变压器瓦斯保护的主要元件是（）A.气体继电器B.电流继电器C.阻抗继电器D.电压继电器回答错误!正确答案：A低压厂用母线段的设置，应根据锅炉容量与其连接负荷类别的不同来确定。

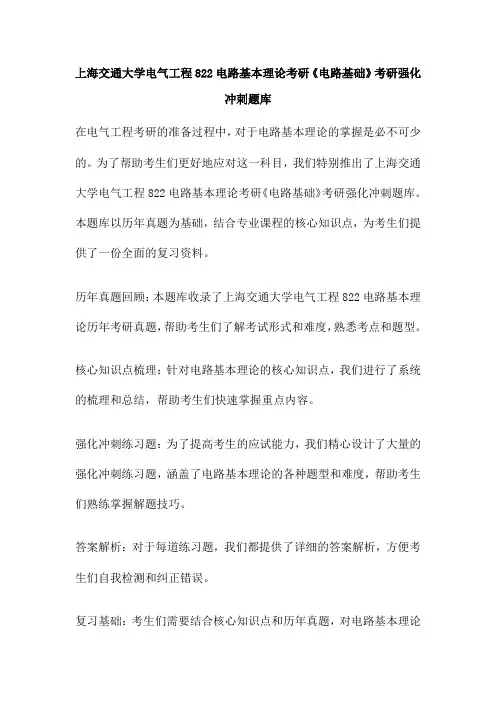

上海交通大学电气工程822电路基本理论考研《电路基础》考研强化冲刺题库在电气工程考研的准备过程中，对于电路基本理论的掌握是必不可少的。

为了帮助考生们更好地应对这一科目，我们特别推出了上海交通大学电气工程822电路基本理论考研《电路基础》考研强化冲刺题库。

本题库以历年真题为基础，结合专业课程的核心知识点，为考生们提供了一份全面的复习资料。

历年真题回顾：本题库收录了上海交通大学电气工程822电路基本理论历年考研真题，帮助考生们了解考试形式和难度，熟悉考点和题型。

核心知识点梳理：针对电路基本理论的核心知识点，我们进行了系统的梳理和总结，帮助考生们快速掌握重点内容。

强化冲刺练习题：为了提高考生的应试能力，我们精心设计了大量的强化冲刺练习题，涵盖了电路基本理论的各种题型和难度，帮助考生们熟练掌握解题技巧。

答案解析：对于每道练习题，我们都提供了详细的答案解析，方便考生们自我检测和纠正错误。

复习基础：考生们需要结合核心知识点和历年真题，对电路基本理论进行全面复习，打牢基础。

强化冲刺：然后，通过大量的强化冲刺练习题，提高解题速度和应试能力。

答案解析：在做题的过程中，考生们可以参考答案解析，了解自己的掌握情况，及时纠正错误。

模拟测试：考生们可以通过模拟测试，检验自己的复习成果，为真正的考试做好准备。

上海交通大学电气工程822电路基本理论考研《电路基础》考研强化冲刺题库是考生们复习的重要工具，希望通过本题库的帮助，考生们能够取得优异的成绩。

我们也提醒考生们在复习过程中要注重理论实际，全面提升自己的专业素养。

祝愿所有考生在考试中取得圆满的成绩！《电路》是电气工程、电子工程和通信工程等学科的基础课程之一，也是研究生入学考试的重要科目之一。

对于准备电路考研的同学来说，除了掌握基础知识，还需要熟悉和掌握一些经典的电路分析和设计方法，以及解决实际问题的能力。

邱关源版电路是《电路》这门课程的经典教材之一，被广泛使用于各大高校和考研辅导机构。

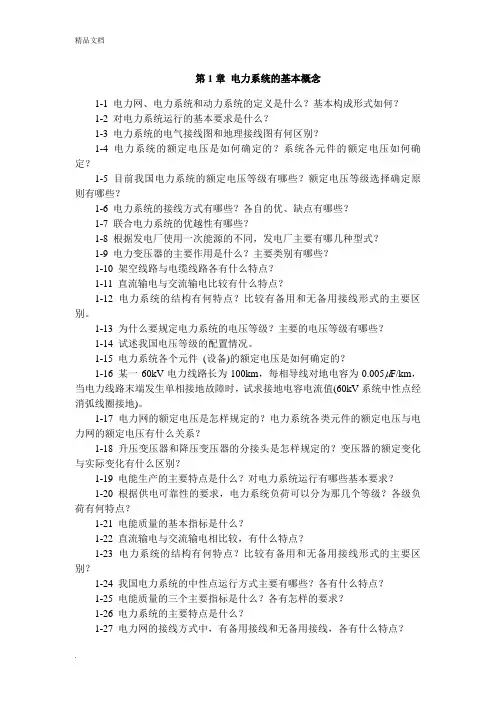

第1章电力系统的基本概念1-1 电力网、电力系统与动力系统的定义就是什么？基本构成形式如何？1-2 对电力系统运行的基本要求就是什么？1-3 电力系统的电气接线图与地理接线图有何区别？1-4 电力系统的额定电压就是如何确定的？系统各元件的额定电压如何确定？1-5 目前我国电力系统的额定电压等级有哪些？额定电压等级选择确定原则有哪些？1-6 电力系统的接线方式有哪些？各自的优、缺点有哪些？1-7 联合电力系统的优越性有哪些？1-8 根据发电厂使用一次能源的不同,发电厂主要有哪几种型式？1-9 电力变压器的主要作用就是什么？主要类别有哪些？1-10 架空线路与电缆线路各有什么特点？1-11 直流输电与交流输电比较有什么特点？1-12 电力系统的结构有何特点？比较有备用与无备用接线形式的主要区别。

1-13 为什么要规定电力系统的电压等级？主要的电压等级有哪些？1-14 试述我国电压等级的配置情况。

1-15 电力系统各个元件(设备)的额定电压就是如何确定的？1-16 某一60kV电力线路长为100km,每相导线对地电容为0、005 F/km,当电力线路末端发生单相接地故障时,试求接地电容电流值(60kV系统中性点经消弧线圈接地)。

1-17 电力网的额定电压就是怎样规定的？电力系统各类元件的额定电压与电力网的额定电压有什么关系？1-18 升压变压器与降压变压器的分接头就是怎样规定的？变压器的额定变化与实际变化有什么区别？1-19 电能生产的主要特点就是什么？对电力系统运行有哪些基本要求？1-20 根据供电可靠性的要求,电力系统负荷可以分为那几个等级？各级负荷有何特点？1-21 电能质量的基本指标就是什么？1-22 直流输电与交流输电相比较,有什么特点？1-23 电力系统的结构有何特点？比较有备用与无备用接线形式的主要区别？1-24 我国电力系统的中性点运行方式主要有哪些？各有什么特点？1-25 电能质量的三个主要指标就是什么？各有怎样的要求？1-26 电力系统的主要特点就是什么？1-27 电力网的接线方式中,有备用接线与无备用接线,各有什么特点？1-28 什么就是开式网络？什么就是闭式网络？它们各有什么特点？ 1-29 您知道各种电压等级单回架空线路的输送功率与输送距离的适宜范围不？1-30 电力系统的部分接线示于题图1-30,各电压级的额定电压及功率输送方向已标明在图中。
