生产厂区监控系统解决方案第一章概述工厂视频监控系统是安全防范技术体系中的一个重要组成部分，是一种先进的、防范能力极强的综合系统，它可以通过高清摄像机及其辅助设备直接观看大型工厂各个厂区的情况,一目了然，同时它可以把被工厂的图像全部或部分的记录下来,这样就为日后对突发事件的处理提供了方便条件及重要依据，同时电视监控系统还可以与防盗报警等其他安全技术防范体系联动运行，使防范能力更加强大，能及时发现事故和事件的隐患，预防破坏和避免造成不好影响 .为满足XX集团的安全和科学系统化管理的需要，以及为了对随时发生的情况进行全面、及时的了解和掌握,对意外情况能迅速做出正确判断，并给出正确、快速的指挥和处理.在饲料厂内部安装数字监控系统，达到实时监控生产情况和防止破坏的作用，及时地把一切可能发生的或即将发生的案件和险情的图像资料传送到监控中心，杜绝财产损失、确保人员生命安全。
这也是为配合安全保卫工作，打击现代犯罪行为提供有效法律证据的重要手段之一,以便能更好地为管理服务。
因此安装数字监控系统尤为重要,实时对生产厂区四周、各主要出入口、走道、各主要路口等进行全方位的监控。
第二章设计依据· JGJ/T16—92 《民用建筑电气设计规范》· GB50254-259—96 《电气装置安装工程施工及验收规范》· GB50169-92 《电气装置安装工程接地装置施工及验收规范》· GA/T75—94 《安全防范工程程序与要求》· GA/T74—2000 《安全防范系统通用图形符号》· GB50198-94 《民用闭路监视电视系统工程技术规范》第三章用户需求根据XX集团提供需求总结如下：•设备使用具备低照度功能的摄像机或红外线摄像机，保证在夜间有效的监视。
•在指定的主要通道及出入口进行设计,有效提高监控区域范围.•系统使用硬盘录像机进行图像的存储，图像的保存不少于一个月时间，通过增加硬盘容量可延长图像的保存时间。
监控设备改造方案一、系统概述随着改革开放的深入和城乡经济的迅速发展，城市流动人口的大量增加，带来社会许多的不安定因素，治安形势日趋严峻，刑事案件，特别是入室行窃、抢劫等发案率逐年增加。
因此，国家有关部门提出对社会治安进行综合治理，并把创建安全文明小区作为其中的一项重要内容。
因此，小区安防系统建设已逐渐纳入许多小区建设的必备项目中了，以广东地区为例，几乎所有新建的住宅楼盘都禁止安装防盗网，而广州市更是花费重金来拆除以前的旧防盗网，其固有的防盗功能则必然地转由‘电子防盗’系统来完成。
同时，随着科技的进步和经济的发展带来了整个社会生活水平的提高，人们生活不再仅仅局限于传统的衣、食、住、行，对周围的居住环境及环境安全越来越重视，安全技术防范作为保护人民生命和财产的重要工具也越来越被广大消费者所重视，在银行、小区、政府机构、飞机场、火车站（公交车站）、校园、博物馆、商店（超市）等已经得到广泛应用。
闭路电视监控系统作为安全防范系统最基本、最重要的子系统，也得到了最为广泛的应用。
采用闭路监控为主的多种技术防范结合的系统是预防和制止犯罪最为有效的措施。
闭路电视监控系统是安防系统中不可缺少的一个重要组成部分，它不仅可以对小区周边及内部进行全天24小时不间断实时监控，当有警情发生时社区警力可及时、准确地进行处理；也可在事后进行某些案件回放分析，重要时也可作为呈堂证供。
因此，在社区建立一套完善的闭路电视监控系统，不但可以改善小区的综合安全系数，加强安全保卫防范力度，对社区内人身和财产安全也起到保障作用，并可为社区实现安全现代化管理创造极为有利的条件。
二、系统设计目标该小区的闭路监控系统设计，本着架构合理、安全可靠、产品主流、低成本、低维护量为出发点，并提供先进、安全、可靠、高效的系统解决方案。
架构合理：根据视频监控的距离与分布，采用合理的传输器组合，确保系统安全稳定的工作，并在未来具备良好的扩展条件。
稳定性和安全性：这是监控系统的核心问题。
微模块机房全面解决方案模块化数据中心主要由机柜、密闭通道、供配电系统、制冷系统、智能监控系统、综合布线和消防系统组成。
单个模块化数据中心按照最大28台机柜（包括服务器机柜、网络机柜、综合布线柜）配置。
该模块（不包括UPS）占地面积为35m2，加上模块外维护通道和给模块内空调供电的PDF 柜，总占地面积不超过55m2，模块总高度不超过2.65m。
机柜数量可根据客户需求成对减少。
模块化数据中心组成示意图02机柜（1）机柜模块化数据中心最大可配置28台机柜，机柜包括服务器机柜、网络机柜和综合布线柜。
（2）机柜外观模块化数据中心配置的机柜尺寸统一，机柜符合IEC60297-1标准，采用前后风道。
机柜外观如图所示。
机柜外观图（3）机柜特性机柜满足如下特性：前后门通风率70%。
机柜内后部可安装两条竖装PDU。
机柜的垂直安装立柱上标示有每个“U”的准确位置。
机柜的前门、后门及侧板均可锁定，只能用提供的专用钥匙打开。
机柜静载不小于1300kg。
（4）机柜技术指标03密闭通道模块化数据中心的密闭通道主要由端门和天窗组成。
（1）端门密闭通道的端门分为拉门和双开门两种方案，可根据客户的需求选配。
拉门尺寸：高×宽×深=2050mm×1600mm×42mm。
拉门采用拉结构，以机柜为载体，安装上下轨道，保证密闭通道系统的自身独立性。
门板由1.5mm冷轧钢板折弯而成，中间安装钢化玻璃，保证通道内区域的可视性。
拉门外观示意图双开门尺寸：高×宽×深=2050mm×1500mm×42mm。
双开门整体与机柜通过螺钉联接，可以保证系统的独立性。
门板中间镶嵌钢化玻璃，保证通道的可视性，并且钢化玻璃能很好的满足消防应急要求。
门板下部安装密封毛刷，可以提高模块的密闭性。
双开门外观示意图（2）天窗密闭通道采用平顶结构方案。
平顶天窗尺寸：高×宽×深=350mm×1350mm×600mm。
轮船视频监控系统解决案目录1、概述 (4)1.1项目概况 (4)1.2建设需求 (4)1.2.1监控总体要求 (4)1.2.2图像质量及存储要求 (4)1.2.3监控中心 (5)1.3设计原则 (5)1.4设计依据 (6)2、系统总体设计 (7)2.1总体系统结构拓扑图 (7)2.2单船本地监控 (8)2.2.1本地监控拓扑图 (8)2.2.2布点案 (8)2.2.3硬盘录像机 (9)3、系统详细设计 (10)3.1图像采集 (10)3.2传输系统 (11)3.2.1模拟传输系统 (11)3.2.2 数字传输网络 (12)3.3存储系统 (14)3.4显示系统 (14)3.4.1单船本地监控显示系统 (14)3.4.2总控中心显示系统 (14)4、施工组织案 (16)4.1项目组织结构 (16)4.2 项目人员岗位职责 (17)4.3 工程施工管理 (17)4.3.1 施工进度管理 (17)4.3.2 施工质量管理 (18)4.4 施工总体计划 (20)4.4.1 工程质量目标 (20)4.4.2 施工总体进度计划 (20)4.4.3工程实施流程图 (21)4.5 工程进度保证措施 (25)4.6 施工质量保证措施 (25)4.6.1 我公司工程质量控制容按照施工行为来分为 (25)4.6.2工程质量检验 (27)4.6.3 工程防护与交付 (27)4.7 安全生产与文明施工保证措施 (28)4.7.1 安全生产控制体系 (29)4.7.2 文明施工保证措施 (35)5、售后维护 (36)5.1维修组织简介 (36)5.2售后服务准则 (36)5.2.1服务容 (36)5.2.2服务模式 (37)5.3保修期及保修期后收费标准 (38)5.3.1保修期的确认 (38)5.3.2保修期限 (39)5.3.3其他 (39)1、概述1.1项目概况根据轮船视频监控系统项目的要求，为了安全需要，计划建设一个覆盖整个航运公司其中8艘轮船的闭路监控系统，以实现全天候24小时对边的活动情况进行监视，以确保区域的人身及车辆等安全。

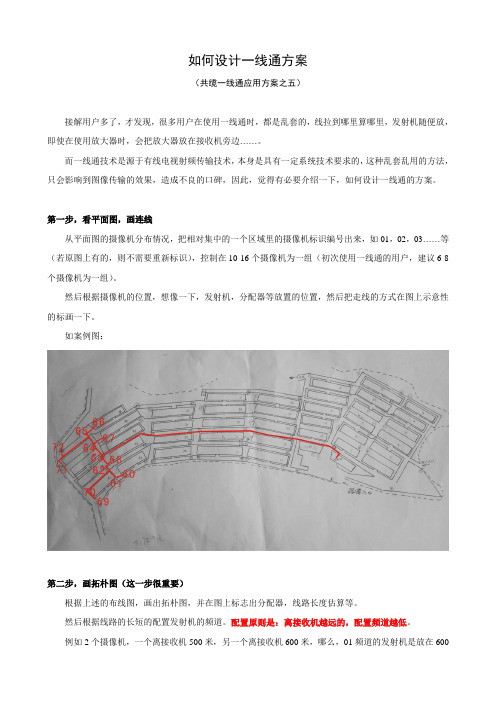

如何设计一线通方案（共缆一线通应用方案之五）接解用户多了，才发现，很多用户在使用一线通时，都是乱套的，线拉到哪里算哪里，发射机随便放，即使在使用放大器时，会把放大器放在接收机旁边……。
而一线通技术是源于有线电视射频传输技术，本身是具有一定系统技术要求的，这种乱套乱用的方法，只会影响到图像传输的效果，造成不良的口碑，因此，觉得有必要介绍一下，如何设计一线通的方案。
第一步，看平面图，画连线从平面图的摄像机分布情况，把相对集中的一个区域里的摄像机标识编号出来，如01，02，03……等（若原图上有的，则不需要重新标识），控制在10-16个摄像机为一组（初次使用一线通的用户，建议6-8个摄像机为一组）。
然后根据摄像机的位置，想像一下，发射机，分配器等放置的位置，然后把走线的方式在图上示意性的标画一下。
如案例图：第二步，画拓朴图（这一步很重要）根据上述的布线图，画出拓朴图，并在图上标志出分配器，线路长度估算等。
然后根据线路的长短的配置发射机的频道。
配置原则是：离接收机越远的，配置频道越低。
例如2个摄像机，一个离接收机500米，另一个离接收机600米，哪么，01频道的发射机是放在600米的摄像机旁边，而02频道的发射机则放在500米的摄像机旁边。
（当然，这也不是绝对的，如果相差三五十米的距离，就没必要死咬着谁先谁后，只是相差较远时，必须注意一下。
）上述案例的拓朴图：第三步，估算电平值拓朴图做出来后，每个摄像机旁边都配置好发射机，分配器使用情况也一目了然了，这时候，我们需要初步估算一下电平，看是否达到接收机的要求。
估算电平的方法是按照从01频道，02频道…..一直到最后一个频道，每个频道进行列表估算。
通过查表（说明书后面有各个频道在不同线材上的损耗值表，分配器的损耗值表），找出每个频道在线材损耗与分配器损耗后进行核算，所剩余的电平数，看是否达到要求。
（单路接收机要求65DB；4路接收机要求70-80DB；8路接收机要求75-85DB；16路接收机要求80-90DB。
