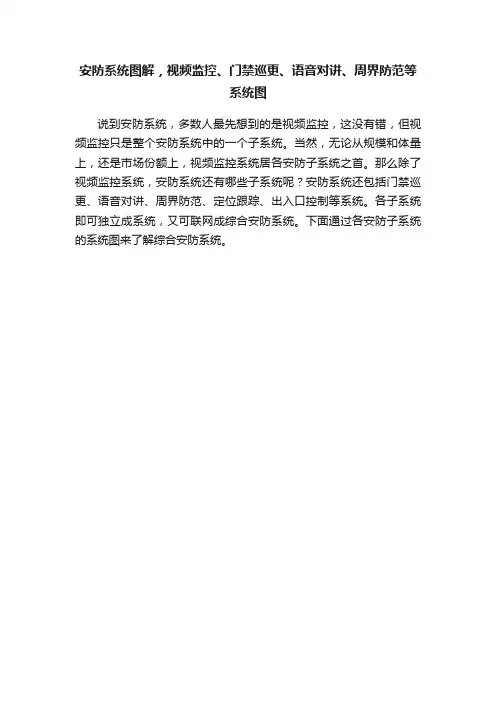

说到安防系统，多数人最先想到的是视频监控，这没有错，但视频监控只是整个安防系统中的一个子系统。

当然，无论从规模和体量上，还是市场份额上，视频监控系统居各安防子系统之首。

那么除了视频监控系统，安防系统还有哪些子系统呢？安防系统还包括门禁巡更、语音对讲、周界防范、定位跟踪、出入口控制等系统。

各子系统即可独立成系统，又可联网成综合安防系统。

下面通过各安防子系统的系统图来了解综合安防系统。

视频监控系统安装图解视频监控系统安装图解1.概述1.1 介绍视频监控系统安装的目的和重要性1.2 引言视频监控系统安装所需的硬件和软件要求2.准备工作2.1 规划视频监控系统的布局和摄像头位置2.2 确定所需的监控设备和配件列表2.3 了解网络和电缆布线需求2.4 确保安装场所的安全措施3.安装摄像头3.1 摄像头安装位置的选择3.2 安装摄像头的固定结构和方法3.3 连接摄像头到监控系统4.选择录像设备4.1 了解不同类型的录像设备4.2 考虑所需的存储容量和录制时间4.3 连接摄像头到录像设备5.设置监控系统5.1 配置摄像头和录像设备的网络设置5.2 安装和配置监控系统的软件5.3 设置录像设备的录制参数和存储路径5.4 测试和调试监控系统6.配置远程访问6.1 配置远程访问的网络设置6.2 设置远程访问的用户权限和密码6.3 安装和配置远程访问的移动设备应用程序7.系统维护和故障排除7.1 定期检查和清洁监控设备7.2 确保系统更新和漏洞修复7.3 常见故障排除方法和解决方案8.附件在本文档中可以附上以下附件：- 视频监控系统布局图- 摄像头和录像设备的安装图纸- 网络和电缆布线图- 监控系统的配置文件和日志9.法律名词及注释- 视频监控法：指规定了公共场所和特定场所可安装视频监控设备的法律法规。

根据不同国家和地区的具体法律，对监控设备的使用方式、隐私保护等方面有所规定。

- 隐私保护：指在使用视频监控系统时保护个人和机构的隐私权，遵守相关法律法规并采取适当的措施，如限制监控范围、标示监控区域等。

视频安防监控系统施工工艺标准目录前言 (3)一、施工工艺描述 (3)1、施工技术总则 (3)2、安全操作技术一般规定 (3)二、材料、设备要求 (4)1、前端部分 (4)2、传输部分 (4)3、终端部分 (4)4、设备选型及验收 (4)5、其他材料 (4)三、机具设备 (4)1、安装器具 (4)2、测试器具 (5)四、作业条件 (5)1、施工前具备条件 (5)五、操作工艺 (5)1、工艺流程 (5)2、施工准备 (5)3、管路敷设 (6)4、线槽敷设 (7)5、箱、盒安装 (8)6、线缆布放及连接 (9)7、供电防雷与接地施工工艺 (17)8、温度、湿度要求 (19)9、前端设备安装（摄像机、防护罩、云台） (19)10、数字监控系统中交换机的选型和安装标准 (33)11、控制中心布局设计及设备安装工艺 (39)前言本标准适用于以监视为主要目的的民用闭路电视监控系统的安装工程。

工程施工应以设计图纸和有关施工质量验收规范为依据。

一、施工工艺描述1、施工技术总则1.1严格按照批准后施工图设计进行施工。

1.2接到任务书，制订详细的施工方案、计划和进度，确保按时完成任务。

1.3审核施工图后，组织相关的施工人员、讲解本次施工的要点、要求和注意事项，使施工人员明确施工的性质、内容和任务。

更好的，按期、按质、按量完成施工任务。

1.4遵守国家或部委颁发的法规、标准和规范。

1.5严格执行国家或部委颁发的工程施工及验收技术规范或工程及验收暂行技术规定，以及省电信公司的有关文件规定和要求。

1.6施工质量要以施工质量第一位宗旨，加强施工现场的管理和施工监督，严格执行施工规范。

做到施工工艺精良，各种测试项目齐全、记录清楚、文字端正、数据准确。

符合相关技术要求。

1.7严格按施工操作程序施工，做到文明施工、文明生产。

施工中做好防火、防电、防雷、防化学气体、防事故等预防性的工作，做到施工人员的安全及设备材料的安全。

鉴于安全生产责任重大，严格执行国家有关标准和内蒙古兴泰电子科技有限责任公司安全目标责任状的相关规定”。

前端设备安装（摄像机、防护罩、云台）图①摄像机安装在监视目标附近不易受外界损伤的地方，安装位置不影响现场设备运行和人员正常活动。

安装的高度，室内距地面2.5-5ｍ；室外距地面3.5-10ｍ。

②室外环境下采用室外全天候防护罩，保证春夏秋冬、阴晴雨风各种天气下使用。

③摄像机镜头应避免强光直射，保证摄像管靶面不受损伤。

镜头视场内，没有遮挡监视目标的物体。

④摄像机镜头从光源方向对准监视目标，避免逆光安装；当需要逆光安装时，应降低监视区域的对比度。

⑤摄像机的安装应牢靠、紧固。

⑥在高压带电设备附近架设摄像机时，根据带电设备的要求，确定安全距离。

⑦从摄像机引出的电缆宜留有1ｍ的余量，不得影响摄像机的转动。

摄像机的电缆和电源线应固定，不用插头承受电缆的自重。

⑧云台及云台解码器与摄像机的接线连接方式应具体严格按照云台解码器的产品说明书。

⑨摄像机在安装时每个进线孔采用专业的防水胶或热熔胶做好防水、防水蒸气等流入云台摄像机、枪式摄像机的安装工艺1、室内云台摄像机、枪式摄像机的安装：①安装前的准备工作：拿出摄像机、镜头、电源适配器、支架，准备好工具和配件：胶塞、螺丝、螺丝批、小锤、电钻等必要工具；按事先确定的安装位置，检查好胶塞和自攻螺丝的大小型号，试一试支架螺丝和摄像机底座的螺口是否合适，预埋的管线接口是否处理好，测试电缆是否畅通，就绪后进入安装程序。

②拿出摄像机和镜头，按照事先确定的摄像机镜头型号和规格，仔细装上镜头，注意不要用手碰镜头和CCD，确认固定牢固后，接通电源，连通主机或现场使用监视器、小型电视机等调整好光圈焦距。

③打开护罩上盖板和后挡板，抽出固定金属片，将摄像机固定好，将电源适配器装入护罩内，理顺电缆，固定好，装到支架上。

④拿出工具，按照事先确定的位置，装好支架。

检查牢固后，将摄像机按照图纸设计的方向装上，确定安装支架前，先在安装的位置通电测试一下，以便得到更合理的监视效果。

⑤把焊接好的视频电缆BNC插头插入视频电缆的插座内，用插头的两个缺口对准摄像机视频插座的两个固定柱，插入后顺时针旋转即可，确认固定牢固、接触良好。

如果摄像机只是固定监控某个位置不需要转动，那么只用摄像机支架就可以满足要求了。

普通摄像机支架安装简单，价格低廉，而且种类繁多。

普通支架有短的、长的、直的、弯的，根据不同的要求选择不同的型号。

室外支架主要考虑负载能力是否合乎要求，再有就是安装位置，因为从实践中我们发现，很多室外摄像机安装位置特殊，有的安装在电线杆上，有的立于塔吊上，有的安装在铁架上……由于种种原因，现有的支架可能难以满足要求，需要另外加工或改进，这里就不再多说了。

室内摄像机的安装高度以2.5～5m为宜，室外以3.5～10m为宜;电梯轿箱内安装在其顶部，与电梯操作器成对角处，且摄像机的光轴与电梯的两壁及天花板成45度。

摄像机的安装注意事项摄像机的使用很简单，通常只要正确安装镜头、连通信号电缆，接通电源即可工作。

但在实际使用中，如果不能正确地安装镜头并调整摄像机及镜头的状态，则可能达不到预期使用效果。

应注意镜头与摄像机的接口，是C型接口还是CS型接口(这一点要切记，否则用C型镜头直接往CS接口摄像机上旋入时极有可能损坏摄像机的CCD芯片)。

安装镜头时，首先去掉摄像机及镜头的保护盖，然后将镜头轻轻旋入摄像机的镜头接口并使之到位。

对于自动光圈镜头，还应将镜头的控制线连接到摄像机的自动光圈接口上，对于电动两可变镜头或三可变镜头，只要旋转镜头到位，则暂时不需校正其平衡状态(只有在后焦聚调整完毕后才需要最后校正其平衡状态)。

调整镜头光圈与对焦关闭摄像机上电子快门及逆光补偿等开关，将摄像机对准欲监视的场景，调整镜头的光圈与对焦环，使监视器上的图像最佳。

如果是在光照度变化比较大的场合使用摄像机，最好配接自动光圈镜头并作摄像机的电子快门开关置于OFF。

如果选用了手动光圈则应将摄像机的电子快门开关置于ON，并在应用现场最为明亮(环境光照度最大)时，将镜头光圈尽可能开大并仍使图像为最佳(不能使图像过于发白而过载)，镜头即调整完毕。

装好防护罩并上好支架即可在以上调整过程中，若不注意在光线明亮时将镜头的光圈尽可能开大，而是关得比较小，则摄像机的电子快门会自动调在低速上，因此仍可以在监视器上形成较好的图像;但当光线变暗时，由于镜头的光圈比较小，而电子快门也已经处于最慢(1/50s)了，此时的成像就可能是昏暗一片了。

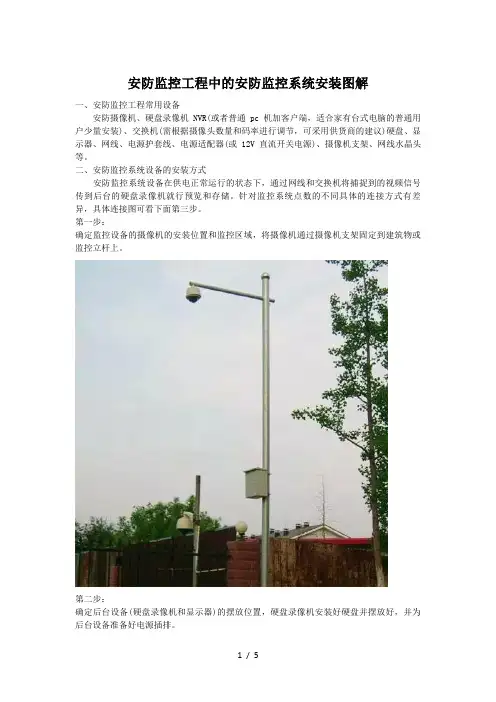

安防监控工程中的安防监控系统安装图解一、安防监控工程常用设备安防摄像机、硬盘录像机NVR(或者普通pc机加客户端，适合家有台式电脑的普通用户少量安装)、交换机(需根据摄像头数量和码率进行调节，可采用供货商的建议)硬盘、显示器、网线、电源护套线、电源适配器(或12V直流开关电源)、摄像机支架、网线水晶头等。

二、安防监控系统设备的安装方式安防监控系统设备在供电正常运行的状态下，通过网线和交换机将捕捉到的视频信号传到后台的硬盘录像机就行预览和存储。

针对监控系统点数的不同具体的连接方式有差异，具体连接图可看下面第三步。

第一步：确定监控设备的摄像机的安装位置和监控区域，将摄像机通过摄像机支架固定到建筑物或监控立杆上。

第二步：确定后台设备(硬盘录像机和显示器)的摆放位置，硬盘录像机安装好硬盘并摆放好，并为后台设备准备好电源插排。

第三步：前后端都完成好后，就需要布线(如果前期做好规划或方案，这一步其实是优先进行的，特别是在准备装修的环境下，管线是需要预埋好的)，监控工程的线路分两部分：首先，确认好交换机的位置，需通过网线将每个摄像机连接到交换机，还需要将安防硬盘录像机(NVR)跟交换机接通，本着方便走线和美观、安全的原则走线，并在每根网线两头做好水晶头; 其次，针对监控工程的摄像机电源供电线布线，每个摄像机都需要一个12V/1A或2A的电源适配器，看施工环境或成本要求，可以用开关电源代替(建议一个12V/10A的开关电源不要带超过10个摄像头，以此类推)，需另配电源插头。

如图所示：如果摄像机POE供电的话，只需要敷设一根网线就可以，有POE交换机给摄像机供电。

如图所示：另外，根据监控系统的点数不同，所采用的连接方式也不同。

架构一：1-8个点的小型工程架构二：9-50个点的中小型工程针对于1-8个点的小型监控工程，可以直接采用普通百兆交换机实现安防环境搭建。

假如采用200万像素IPC，码流以6Mbps计算，8台摄像机占用带宽为8*6=48M，而百兆交换机实际使用率为50%-70%，即50-70M，完全可以满足8台IPC的传输要求。

室内与室外监控如何一步步安装？这些安装图详细告诉你安防监控工程中，现在绝大多数场景都用的是网络摄像机。

网络摄像机简称IPC，由其英文名IP Camera得来，是在传统的摄像机上加上网络编码模块组合而来，同时把模拟信号压缩成数字信号，用网线进行传输，从而可以直接当成网络设备节点来使用，能直接接入网络交换机或者路由器。

室内摄像机安装室内摄像机安装高度为2.5—5米，摄像机安装可根据摄像机重量选用膨胀螺s栓或塑料膨胀管和螺钉。

室外摄像机安装方式室内监控安装一般比较简单，这里就不多说了。

项目示例：电梯监控系统图室外摄像机安装一室外监控安装图1、球机安装二一室外监控安装要求1、基础安装1.1.没有特殊情况所有监控立杆预埋件混凝土为C25砼，所配钢筋符合国标及受风要求。

其中水泥为425号普通硅酸盐水泥。

混凝土的配比和最小水泥用量应符合GBJ204-83的规定;预埋件地脚螺栓法兰盘以上的螺纹包扎良好以防损坏螺纹。

根据预埋件安装图正确放置监控立杆预埋件，保证支臂杆的伸出。

1.2.监控立杆基础的混凝土浇注面平整度小于5mm/m尽量保持立杆预埋件水平。

预埋件法兰盘低出周围地面20~30 mm ，再用C25细石砼把加强肋盖住，以防止积水。

2、注意避雷2.1.前端设备如摄像头应置于接闪器（避雷针或其它接闪导体）有效保护范围之内。

当摄像机独立架设时，避雷针最好距摄像机 3－4 米的距离。

如有困难避雷针也可以架设在摄像机的支撑杆上，引下线可直接利用金属杆本身或选用Φ8 的镀锌圆钢。

为防止电磁感应，沿杆引上摄像机的电源线和信号线应穿金属管屏蔽。

2.2.为防止雷电波沿线路侵入前端设备，应在设备前的每条线路上加装合适的避雷器，如电源线（AC220V 或 DC12V）、网线、控制线、开关线。

2.3.摄像机的电源一般使用AC220V 或 DC12V。

摄像机由直流变压器供电的，单相电源避雷器应串联或并联在直流变压器前端，如直流电源传输距离大于 15 米，则摄像机端还应串接低压直流避雷器。

今天写这个教程也非常简单，其中的报警部分已被我去除了。

主要讲下解码器，在一般的监控安装中。

下面的图中以数字监控主机为中心分为三部分。

一、外围监控摄像头冲部分。

这个没什么说的。

视频线和电源线过去接上就可以了。

主要讲下摄像球（图中最下面的摄像头）。

它有一个解码器，解码器是用来做什么用的呢。

它有两个作用：接受控制信号和发送控制信号。

从ＤＲＶ监控主机过来的是两芯线。

接入解码器后，解码器进行解码并送出控制信号给摄像机和云台。

云台接收到控制信号进行相应的转动。

摄像机接收到信号进行拉近/运或调整焦距。

这就是整个控制过程。

那么解码器如何与主机进行通信的呢，这个不用管，只要会接就行了。

双芯线是有极性的，注意不能乱接。

解码器和主机后面都有说明。

按说明接就没错。

硬件就这些。

现在要进行控制还不行。

因为主机还不能识别到是哪个解码器需要进行控制，所以要在解码器上进行编码，在解码器的右下方有一排八位开关。

看下图蓝色的就是。

这一组开关是用来编码的。

就是要主机能找到它。

如何编码。

随便编码，当然，你要知道，随便编码后是表示什么意思。

这里详细讲下吧。

开关表示二进制，以图中为例：图中的以开关向上表示1，向下表示0那么就是0000 1000好，这就是表示一组二时制编码了。

要换算成十进制。

因为在主机上对应的通道上填写这组编码才能进行控制。

主机编码是十进制，那么这组编码换算成十进制就是04，好了，解码器这边是二进制00001000也就是十进制的04，在主机对应的通道也写04，那么主机就能找到这个摄像头的解码器了，也就能控制这个摄像头了。

大家懂了吗？~-~其它的，我觉的没什么要讲的二、显示部分主机----视频分配器---切换矩阵---电视三、网络远程监控部分。

下一课，我给大家讲下如何远程查看监控。

也就是从任何一台能上网的电脑上就可以看到你的主机里的所有监控录像。

还有它是如何实现的。

需要哪些设备。
