安防监控工程中的安防监控系统安装图解

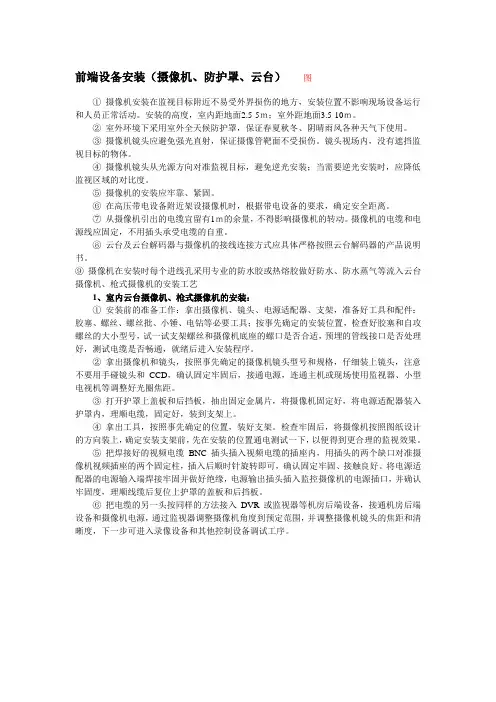

前端设备安装（摄像机、防护罩、云台）图①摄像机安装在监视目标附近不易受外界损伤的地方，安装位置不影响现场设备运行和人员正常活动。

安装的高度，室内距地面2.5-5ｍ；室外距地面3.5-10ｍ。

②室外环境下采用室外全天候防护罩，保证春夏秋冬、阴晴雨风各种天气下使用。

③摄像机镜头应避免强光直射，保证摄像管靶面不受损伤。

镜头视场内，没有遮挡监视目标的物体。

④摄像机镜头从光源方向对准监视目标，避免逆光安装；当需要逆光安装时，应降低监视区域的对比度。

⑤摄像机的安装应牢靠、紧固。

⑥在高压带电设备附近架设摄像机时，根据带电设备的要求，确定安全距离。

⑦从摄像机引出的电缆宜留有1ｍ的余量，不得影响摄像机的转动。

摄像机的电缆和电源线应固定，不用插头承受电缆的自重。

⑧云台及云台解码器与摄像机的接线连接方式应具体严格按照云台解码器的产品说明书。

⑨摄像机在安装时每个进线孔采用专业的防水胶或热熔胶做好防水、防水蒸气等流入云台摄像机、枪式摄像机的安装工艺1、室内云台摄像机、枪式摄像机的安装：①安装前的准备工作：拿出摄像机、镜头、电源适配器、支架，准备好工具和配件：胶塞、螺丝、螺丝批、小锤、电钻等必要工具；按事先确定的安装位置，检查好胶塞和自攻螺丝的大小型号，试一试支架螺丝和摄像机底座的螺口是否合适，预埋的管线接口是否处理好，测试电缆是否畅通，就绪后进入安装程序。

②拿出摄像机和镜头，按照事先确定的摄像机镜头型号和规格，仔细装上镜头，注意不要用手碰镜头和CCD，确认固定牢固后，接通电源，连通主机或现场使用监视器、小型电视机等调整好光圈焦距。

③打开护罩上盖板和后挡板，抽出固定金属片，将摄像机固定好，将电源适配器装入护罩内，理顺电缆，固定好，装到支架上。

④拿出工具，按照事先确定的位置，装好支架。

检查牢固后，将摄像机按照图纸设计的方向装上，确定安装支架前，先在安装的位置通电测试一下，以便得到更合理的监视效果。

⑤把焊接好的视频电缆BNC插头插入视频电缆的插座内，用插头的两个缺口对准摄像机视频插座的两个固定柱，插入后顺时针旋转即可，确认固定牢固、接触良好。

监控的安装与接线图解
以监控摄像头安装为例，具体连接步骤如下：
1、准备好安装摄像头配套零件，钳子、螺丝刀、摄像头、摄像头充电器、摄像头支架、底盘、BNC 接头两个，连接BNC线。

2、拿起摄像头支架，把底盘安装在支架上。

3、在把摄像头安装在支架上。

4、检查电源是否是摄像头配套电源。

5、连接电源插头和摄像机插头。

6、把BNC线拿出来头上的一小截削出中间铜线。

7、拿出BNC接口，接上去用螺丝刀拧紧。

8、用钳子夹底部固定好。

9、两头接好后一边连接摄像头一边连接电脑主机或者摄像机硬盘。

10、调试好之后就可以在电脑上看到监控画面了。

安装监控需要注意：
1、安装角度：主要分为两种：筒型和半球型。

其中筒型比较常见，室内外通用；半球型一般用于室内，体积较小，可以壁挂或吸顶式安装。

应避免直射光源，最好不要逆光安装，室外尽量选择室外专用支架，zd但是抗风系数就大大不一样了。

2、安装高度：监控摄像机的安装高度不能太低，也不能太高，不方便以后的维修，建议安装高度在三四米即可。

3、视频线：SYV75-3线传输在300米内，75-5线传输500米内，75-7的线可传输800米；超过500米距离，就专要考虑采用“光缆”。

另外，要注意“同轴电缆”的质量。

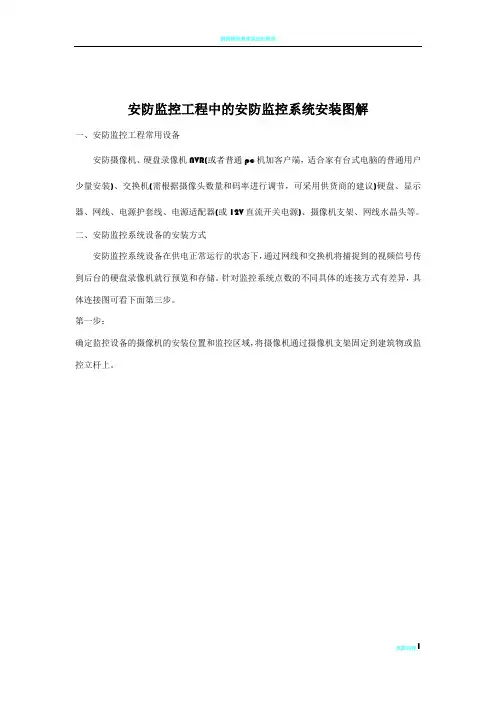

安防监控工程中的安防监控系统安装图解一、安防监控工程常用设备安防摄像机、硬盘录像机NVR(或者普通pc机加客户端，适合家有台式电脑的普通用户少量安装)、交换机(需根据摄像头数量和码率进行调节，可采用供货商的建议)硬盘、显示器、网线、电源护套线、电源适配器(或12V直流开关电源)、摄像机支架、网线水晶头等。

二、安防监控系统设备的安装方式安防监控系统设备在供电正常运行的状态下，通过网线和交换机将捕捉到的视频信号传到后台的硬盘录像机就行预览和存储。

针对监控系统点数的不同具体的连接方式有差异，具体连接图可看下面第三步。

第一步：确定监控设备的摄像机的安装位置和监控区域，将摄像机通过摄像机支架固定到建筑物或监控立杆上。

第二步：确定后台设备(硬盘录像机和显示器)的摆放位置，硬盘录像机安装好硬盘并摆放好，并为后台设备准备好电源插排。

第三步：前后端都完成好后，就需要布线(如果前期做好规划或方案，这一步其实是优先进行的，特别是在准备装修的环境下，管线是需要预埋好的)，监控工程的线路分两部分：首先，确认好交换机的位置，需通过网线将每个摄像机连接到交换机，还需要将安防硬盘录像机(NVR)跟交换机接通，本着方便走线和美观、安全的原则走线，并在每根网线两头做好水晶头;其次，针对监控工程的摄像机电源供电线布线，每个摄像机都需要一个12V/1A或2A的电源适配器，看施工环境或成本要求，可以用开关电源代替(建议一个12V/10A的开关电源不要带超过10个摄像头，以此类推)，需另配电源插头。

如图所示：如果摄像机POE供电的话，只需要敷设一根网线就可以，有POE交换机给摄像机供电。

如图所示：另外，根据监控系统的点数不同，所采用的连接方式也不同。

架构一：1-8个点的小型工程架构二：9-50个点的中小型工程针对于1-8个点的小型监控工程，可以直接采用普通百兆交换机实现安防环境搭建。

假如采用200万像素IPC，码流以6Mbps计算，8台摄像机占用带宽为8*6=48M，而百兆交换机实际使用率为50%-70%，即50-70M，完全可以满足8台IPC的传输要求。

视频监控系统安装图解视频监控系统安装图解1.概述1.1 介绍视频监控系统安装的目的和重要性1.2 引言视频监控系统安装所需的硬件和软件要求2.准备工作2.1 规划视频监控系统的布局和摄像头位置2.2 确定所需的监控设备和配件列表2.3 了解网络和电缆布线需求2.4 确保安装场所的安全措施3.安装摄像头3.1 摄像头安装位置的选择3.2 安装摄像头的固定结构和方法3.3 连接摄像头到监控系统4.选择录像设备4.1 了解不同类型的录像设备4.2 考虑所需的存储容量和录制时间4.3 连接摄像头到录像设备5.设置监控系统5.1 配置摄像头和录像设备的网络设置5.2 安装和配置监控系统的软件5.3 设置录像设备的录制参数和存储路径5.4 测试和调试监控系统6.配置远程访问6.1 配置远程访问的网络设置6.2 设置远程访问的用户权限和密码6.3 安装和配置远程访问的移动设备应用程序7.系统维护和故障排除7.1 定期检查和清洁监控设备7.2 确保系统更新和漏洞修复7.3 常见故障排除方法和解决方案8.附件在本文档中可以附上以下附件：- 视频监控系统布局图- 摄像头和录像设备的安装图纸- 网络和电缆布线图- 监控系统的配置文件和日志9.法律名词及注释- 视频监控法：指规定了公共场所和特定场所可安装视频监控设备的法律法规。

根据不同国家和地区的具体法律，对监控设备的使用方式、隐私保护等方面有所规定。

- 隐私保护：指在使用视频监控系统时保护个人和机构的隐私权，遵守相关法律法规并采取适当的措施，如限制监控范围、标示监控区域等。

如果摄像机只是固定监控某个位置不需要转动，那么只用摄像机支架就可以满足要求了。

普通摄像机支架安装简单，价格低廉，而且种类繁多。

普通支架有短的、长的、直的、弯的，根据不同的要求选择不同的型号。

室外支架主要考虑负载能力是否合乎要求，再有就是安装位置，因为从实践中我们发现，很多室外摄像机安装位置特殊，有的安装在电线杆上，有的立于塔吊上，有的安装在铁架上……由于种种原因，现有的支架可能难以满足要求，需要另外加工或改进，这里就不再多说了。

室内摄像机的安装高度以2.5～5m为宜，室外以3.5～10m为宜;电梯轿箱内安装在其顶部，与电梯操作器成对角处，且摄像机的光轴与电梯的两壁及天花板成45度。

摄像机的安装注意事项摄像机的使用很简单，通常只要正确安装镜头、连通信号电缆，接通电源即可工作。

但在实际使用中，如果不能正确地安装镜头并调整摄像机及镜头的状态，则可能达不到预期使用效果。

应注意镜头与摄像机的接口，是C型接口还是CS型接口(这一点要切记，否则用C型镜头直接往CS接口摄像机上旋入时极有可能损坏摄像机的CCD芯片)。

安装镜头时，首先去掉摄像机及镜头的保护盖，然后将镜头轻轻旋入摄像机的镜头接口并使之到位。

对于自动光圈镜头，还应将镜头的控制线连接到摄像机的自动光圈接口上，对于电动两可变镜头或三可变镜头，只要旋转镜头到位，则暂时不需校正其平衡状态(只有在后焦聚调整完毕后才需要最后校正其平衡状态)。

调整镜头光圈与对焦关闭摄像机上电子快门及逆光补偿等开关，将摄像机对准欲监视的场景，调整镜头的光圈与对焦环，使监视器上的图像最佳。

如果是在光照度变化比较大的场合使用摄像机，最好配接自动光圈镜头并作摄像机的电子快门开关置于OFF。

如果选用了手动光圈则应将摄像机的电子快门开关置于ON，并在应用现场最为明亮(环境光照度最大)时，将镜头光圈尽可能开大并仍使图像为最佳(不能使图像过于发白而过载)，镜头即调整完毕。

装好防护罩并上好支架即可在以上调整过程中，若不注意在光线明亮时将镜头的光圈尽可能开大，而是关得比较小，则摄像机的电子快门会自动调在低速上，因此仍可以在监视器上形成较好的图像;但当光线变暗时，由于镜头的光圈比较小，而电子快门也已经处于最慢(1/50s)了，此时的成像就可能是昏暗一片了。

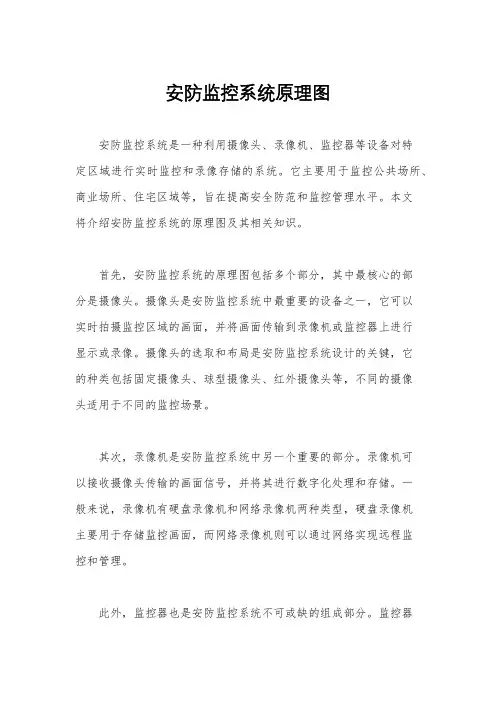

安防监控系统原理图安防监控系统是一种利用摄像头、录像机、监控器等设备对特定区域进行实时监控和录像存储的系统。

它主要用于监控公共场所、商业场所、住宅区域等，旨在提高安全防范和监控管理水平。

本文将介绍安防监控系统的原理图及其相关知识。

首先，安防监控系统的原理图包括多个部分，其中最核心的部分是摄像头。

摄像头是安防监控系统中最重要的设备之一，它可以实时拍摄监控区域的画面，并将画面传输到录像机或监控器上进行显示或录像。

摄像头的选取和布局是安防监控系统设计的关键，它的种类包括固定摄像头、球型摄像头、红外摄像头等，不同的摄像头适用于不同的监控场景。

其次，录像机是安防监控系统中另一个重要的部分。

录像机可以接收摄像头传输的画面信号，并将其进行数字化处理和存储。

一般来说，录像机有硬盘录像机和网络录像机两种类型，硬盘录像机主要用于存储监控画面，而网络录像机则可以通过网络实现远程监控和管理。

此外，监控器也是安防监控系统不可或缺的组成部分。

监控器可以接收录像机传输的画面信号，并将其显示出来。

监控器的种类有液晶监控器、LED监控器、高清监控器等，不同的监控器适用于不同的显示需求。

另外，安防监控系统还包括视频分析系统、报警系统、网络传输系统等多个部分。

视频分析系统可以对监控画面进行智能分析，实现目标检测、行为识别、异常检测等功能；报警系统可以通过声光报警、短信报警等方式对监控区域的异常情况进行及时报警；网络传输系统可以实现监控画面的远程传输和管理，为监控系统的远程监控提供了便利。

综上所述，安防监控系统的原理图包括摄像头、录像机、监控器、视频分析系统、报警系统、网络传输系统等多个部分，它们共同构成了一个完整的安防监控系统。

通过对这些部分的合理配置和组合，可以实现对特定区域的实时监控和录像存储，提高安全防范和监控管理水平。

希望本文的介绍能够帮助大家更好地了解安防监控系统的原理图及其相关知识。

如果摄像机只是固定监控某个位置不需要转动，那么只用摄像机支架就可以满足要求了。

普通摄像机支架安装简单，价格低廉，而且种类繁多。

普通支架有短的、长的、直的、弯的，根据不同的要求选择不同的型号。

室外支架主要考虑负载能力是否合乎要求，再有就是安装位置，因为从实践中我们发现，很多室外摄像机安装位置特殊，有的安装在电线杆上，有的立于塔吊上，有的安装在铁架上……由于种种原因，现有的支架可能难以满足要求，需要另外加工或改进，这里就不再多说了。

室内摄像机的安装高度以2.5～5m为宜，室外以3.5～10m为宜;电梯轿箱内安装在其顶部，与电梯操作器成对角处，且摄像机的光轴与电梯的两壁及天花板成45度。

摄像机的安装注意事项摄像机的使用很简单，通常只要正确安装镜头、连通信号电缆，接通电源即可工作。

但在实际使用中，如果不能正确地安装镜头并调整摄像机及镜头的状态，则可能达不到预期使用效果。

应注意镜头与摄像机的接口，是C型接口还是CS型接口(这一点要切记，否则用C型镜头直接往CS接口摄像机上旋入时极有可能损坏摄像机的CCD芯片)。

安装镜头时，首先去掉摄像机及镜头的保护盖，然后将镜头轻轻旋入摄像机的镜头接口并使之到位。

对于自动光圈镜头，还应将镜头的控制线连接到摄像机的自动光圈接口上，对于电动两可变镜头或三可变镜头，只要旋转镜头到位，则暂时不需校正其平衡状态(只有在后焦聚调整完毕后才需要最后校正其平衡状态)。

调整镜头光圈与对焦关闭摄像机上电子快门及逆光补偿等开关，将摄像机对准欲监视的场景，调整镜头的光圈与对焦环，使监视器上的图像最佳。

如果是在光照度变化比较大的场合使用摄像机，最好配接自动光圈镜头并作摄像机的电子快门开关置于OFF。

如果选用了手动光圈则应将摄像机的电子快门开关置于ON，并在应用现场最为明亮(环境光照度最大)时，将镜头光圈尽可能开大并仍使图像为最佳(不能使图像过于发白而过载)，镜头即调整完毕。

装好防护罩并上好支架即可在以上调整过程中，若不注意在光线明亮时将镜头的光圈尽可能开大，而是关得比较小，则摄像机的电子快门会自动调在低速上，因此仍可以在监视器上形成较好的图像;但当光线变暗时，由于镜头的光圈比较小，而电子快门也已经处于最慢(1/50s)了，此时的成像就可能是昏暗一片了。

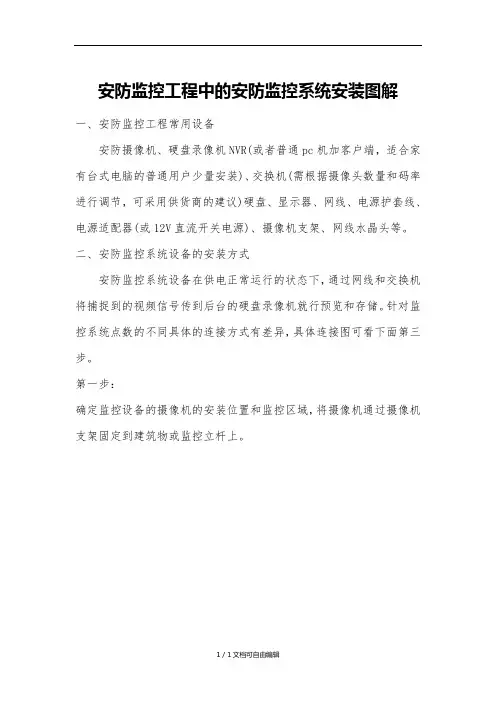

安防监控工程中的安防监控系统安装图解一、安防监控工程常用设备安防摄像机、硬盘录像机NVR(或者普通pc机加客户端，适合家有台式电脑的普通用户少量安装)、交换机(需根据摄像头数量和码率进行调节，可采用供货商的建议)硬盘、显示器、网线、电源护套线、电源适配器(或12V直流开关电源)、摄像机支架、网线水晶头等。

二、安防监控系统设备的安装方式安防监控系统设备在供电正常运行的状态下，通过网线和交换机将捕捉到的视频信号传到后台的硬盘录像机就行预览和存储。

针对监控系统点数的不同具体的连接方式有差异，具体连接图可看下面第三步。

第一步：确定监控设备的摄像机的安装位置和监控区域，将摄像机通过摄像机支架固定到建筑物或监控立杆上。

第二步：确定后台设备(硬盘录像机和显示器)的摆放位置，硬盘录像机安装好硬盘并摆放好，并为后台设备准备好电源插排。

第三步：前后端都完成好后，就需要布线(如果前期做好规划或方案，这一步其实是优先进行的，特别是在准备装修的环境下，管线是需要预埋好的)，监控工程的线路分两部分：首先，确认好交换机的位置，需通过网线将每个摄像机连接到交换机，还需要将安防硬盘录像机(NVR)跟交换机接通，本着方便走线和美观、安全的原则走线，并在每根网线两头做好水晶头;其次，针对监控工程的摄像机电源供电线布线，每个摄像机都需要一个12V/1A或2A的电源适配器，看施工环境或成本要求，可以用开关电源代替(建议一个12V/10A的开关电源不要带超过10个摄像头，以此类推)，需另配电源插头。

如图所示：如果摄像机POE供电的话，只需要敷设一根网线就可以，有POE交换机给摄像机供电。

如图所示：另外，根据监控系统的点数不同，所采用的连接方式也不同。

架构一：1-8个点的小型工程架构二：9-50个点的中小型工程针对于1-8个点的小型监控工程，可以直接采用普通百兆交换机实现安防环境搭建。

假如采用200万像素IPC，码流以6Mbps计算，8台摄像机占用带宽为8*6=48M，而百兆交换机实际使用率为50%-70%，即50-70M，完全可以满足8台IPC的传输要求。

如果摄像机只是固定监控某个位置不需要转动，那么只用摄像机支架就可以满足要求了。

普通摄像机支架安装简单，价格低廉，而且种类繁多。

普通支架有短的、长的、直的、弯的，根据不同的要求选择不同的型号。

室外支架主要考虑负载能力是否合乎要求，再有就是安装位置，因为从实践中我们发现，很多室外摄像机安装位置特殊，有的安装在电线杆上，有的立于塔吊上，有的安装在铁架上……由于种种原因，现有的支架可能难以满足要求，需要另外加工或改进，这里就不再多说了。

室内摄像机的安装高度以2.5～5m为宜，室外以3.5～10m为宜;电梯轿箱内安装在其顶部，与电梯操作器成对角处，且摄像机的光轴与电梯的两壁及天花板成45度。

摄像机的安装注意事项摄像机的使用很简单，通常只要正确安装镜头、连通信号电缆，接通电源即可工作。

但在实际使用中，如果不能正确地安装镜头并调整摄像机及镜头的状态，则可能达不到预期使用效果。

应注意镜头与摄像机的接口，是C型接口还是CS型接口(这一点要切记，否则用C型镜头直接往CS接口摄像机上旋入时极有可能损坏摄像机的CCD芯片)。

安装镜头时，首先去掉摄像机及镜头的保护盖，然后将镜头轻轻旋入摄像机的镜头接口并使之到位。

对于自动光圈镜头，还应将镜头的控制线连接到摄像机的自动光圈接口上，对于电动两可变镜头或三可变镜头，只要旋转镜头到位，则暂时不需校正其平衡状态(只有在后焦聚调整完毕后才需要最后校正其平衡状态)。

调整镜头光圈与对焦关闭摄像机上电子快门及逆光补偿等开关，将摄像机对准欲监视的场景，调整镜头的光圈与对焦环，使监视器上的图像最佳。

如果是在光照度变化比较大的场合使用摄像机，最好配接自动光圈镜头并作摄像机的电子快门开关置于OFF。

如果选用了手动光圈则应将摄像机的电子快门开关置于ON，并在应用现场最为明亮(环境光照度最大)时，将镜头光圈尽可能开大并仍使图像为最佳(不能使图像过于发白而过载)，镜头即调整完毕。

装好防护罩并上好支架即可在以上调整过程中，若不注意在光线明亮时将镜头的光圈尽可能开大，而是关得比较小，则摄像机的电子快门会自动调在低速上，因此仍可以在监视器上形成较好的图像;但当光线变暗时，由于镜头的光圈比较小，而电子快门也已经处于最慢(1/50s)了，此时的成像就可能是昏暗一片了。

视频监控图纸识读，看懂监控系统结构、通信、供电、路由是关键图纸识读是对图纸的设计内容进行识别和解读，通过自己掌握的专业知识和看图技巧对图纸进行准确识读，准确理解图纸的设计内容和设计意图。

图纸识读的重点内容和阅读顺序一般是系统设计说明、图例、系统图、平面图、配电箱（柜）图，大样图，电气专业主要是上述几项内容。

这些是看图的基础知识，必须要掌握的内容，图纸就这么看，没有错。

对于不同专业的电气图纸看图所需的专业知识以及图纸解读重点是不同的。

视频监控图纸识读重点是看懂监控系统的系统结构，设备布置点位，设备的通信方式，设备的供电方式以及线缆的敷设方式和路由。

下面解读一套视频监控图纸。

先看看设备图例，不看图例直接看图纸是不负责的，或者叫经验主义。

同样一个图标，不同的图纸可以定义成不同的设备，所以看图纸一定要看图例。

通过图例表我们可以看到该视频监控系统有红外枪机，高清固定半球网络摄像机、红外高清固定半球网络摄像机、室外云台高清快球网络摄像机等监控摄像机，以及交换机、光纤配线架。

同时给出了各种设备的安装方式以及设备线缆的穿管和线型。

RVV2X1.5-SC20为摄像机电源线，铜芯聚氯乙烯绝缘聚氯乙烯护套软电线，学名挺长，其实就是软护套线，两芯，线径1.5平方毫米，穿管径20mm的焊接钢管。

4-UPT(6类)-SC20，6类网线穿管径20mm的焊接钢管。

其实看线型也可知晓用的是网络摄像机。

通过系统图中的安防控制中心部分可以看出，该监控系统是集中式监控系统，在安防控制中心进行集中控制、管理、存储，视频信号解码上墙。

现场至控制中心传输的是网络信号和光信号，视频图像上墙用的视频解码器是数字解码器还是模拟解码器图中未交待清楚。

此图虽为系统图局部，但基本可以看出设备的供电为控制室集中供电至各楼层机柜，由机柜中的电源为摄像机供电。

光纤至机柜中的LIU光纤配线架，接32口交换机，交换机接网络摄像机，而电梯专用的模拟摄像机采用视频编码器接入交换机。

安防监控系统施工工艺(含图例)安防监控系统是指基于安全保障的需求，利用多种技术手段对特定区域或多个监控点进行可靠实时监控、追踪、记录和报警。

施工工艺是指将安防监控系统的设计方案转化为实际的施工流程和工作步骤的过程。

本文将介绍安防监控系统的施工工艺，并配有相应的图例。

识别需求在开始进行安防监控系统的施工工艺前，需要先了解需求，即了解安防监控系统在何种场景下需要进行布置。

需求分析将决定监视器的数量、摄像机的类型和位置，以及存储设施的类型和大小。

因此，必须确定监控区域的大小、动态范围和安全等级。

需求分析需求分析规划设计在识别需求之后，需要根据识别出的需求对系统进行规划设计。

规划设计需要制定监控站位、安装监控器和摄像机的数量和位置，考虑不同监控站位之间的线缆布置，还需要计划如何提供电力供应和数据网络等。

在规划设计中，还需要确定支持各种不同功能的摄像机类型（如全景、固定、移动、定焦、变焦）。

规划设计规划设计安装线缆和布线在安装监控摄像机之前，需要安装线缆和布线。

这些线缆和布线需要被精确的标记以便后续的升级或更改。

在这个过程中，正确的安装地面框架、支撑杆、线槽和布线装置，以及正确的连接管道和电气接头是极为重要的。

选择高质量的线缆和布线装置能够确保系统的高稳定性和耐用性。

线缆和布线线缆和布线安装摄像机和监视器安装摄像机和监视器是整个安防监控系统中最关键的一部分。

根据规划设计，需要按照摄像机的类型进行安装，如安装全景摄像机的位置高度要被确定，并根据需求设定汇流处的视角，选择合适的摄像机类型和位置来实现全景监控。

在安装过程中，必须正确安装支杆、调整摄像头的焦点、方向和视角、安装摄像头座、固定和防护设施，如可调焦、防水、防盗等。

摄像机和监视器摄像机和监视器实现录像和追踪为实现录像和追踪功能，我们需要安装硬盘和软件驱动、设置追踪策略和开启自动警报，并配置远程监控功能，以实时地追踪和监控目标。

可以在系统中添加自动计时录像，以便查看历史记录。

视频监控系统安装图解文稿归稿存档编号：[KKUY-KKIO69-OTM243-OLUI129-G00I-FDQS58-视频监控系统安装图解一、网络监控常用设备网络摄像机、硬盘录像机NVR(或者普通pc机加客户端，适合家有台式电脑的普通用户少量安装)、交换机(需根据摄像头数量和码率进行调节，可采用供货商的建议)硬盘、显示器、网线、电源护套线、电源适配器(或12V直流开关电源)、摄像机支架、网线水晶头等。

二、摄像机安装方式前端摄像机在供电正常运行的状态下，通过网线和交换机将捕捉到的视频信号传到后台的硬盘录像机就行预览和存储。

针对监控系统点数的不同具体的连接方式有差异，具体连接图可看下面第三步。

安装步骤第一步：确定摄像机的安装位置和监控区域，将摄像机通过摄像机支架固定到建筑物或监控立杆上。

第二步：确定后台设备(硬盘录像机和显示器)的摆放位置，硬盘录像机安装好硬盘并摆放好，并为后台设备准备好电源插排。

第三步：前后端都完成好后，就需要布线(如果前期做好规划或方案，这一步其实是优先进行的，特别是在准备装修的环境下，管线是需要预埋好的)，线路分两部分：首先，确认好交换机的位置，需通过网线将每个摄像机连接到交换机，还需要将网络硬盘录像机(NVR)跟交换机接通，本着方便走线和美观、安全的原则走线，并在每根网线两头做好水晶头;其次，摄像机电源供电线布线，每个摄像机都需要一个12V/1A或2A的电源适配器，看施工环境或成本要求，可以用开关电源代替(建议一个12V/10A的开关电源不要带超过10个摄像头，以此类推)，需另配电源插头。

如图所示：如果摄像机POE供电的话，只需要敷设一根网线就可以，有POE交换机给摄像机供电。

如图所示：另外，根据监控系统的点数不同，所采用的连接方式也不同。

架构一：1-8个点的小型工程针对于1-8个点的小型工程，可以直接采用普通百兆交换机实现网络环境搭建。

假如采用200万像素IPC，码流以6Mbps计算，8台摄像机占用带宽为8*6=48M，而百兆交换机实际使用率为50%-70%，即50-70M，完全可以满足8台IPC的传输要求。

安防监控工程中的安防监控系统安装图解一、安防监控工程常用设备安防摄像机、硬盘录像机NVR(或者普通pc机加客户端，适合家有台式电脑的普通用户少量安装)、交换机(需根据摄像头数量和码率进行调节，可采用供货商的建议)硬盘、显示器、网线、电源护套线、电源适配器(或12V直流开关电源)、摄像机支架、网线水晶头等。

二、安防监控系统设备的安装方式安防监控系统设备在供电正常运行的状态下，通过网线和交换机将捕捉到的视频信号传到后台的硬盘录像机就行预览和存储。

针对监控系统点数的不同具体的连接方式有差异，具体连接图可看下面第三步。

第一步：确定监控设备的摄像机的安装位置和监控区域，将摄像机通过摄像机支架固定到建筑物或监控立杆上。

第二步：确定后台设备(硬盘录像机和显示器)的摆放位置，硬盘录像机安装好硬盘并摆放好，并为后台设备准备好电源插排。

第三步：前后端都完成好后，就需要布线(如果前期做好规划或方案，这一步其实是优先进行的，特别是在准备装修的环境下，管线是需要预埋好的)，监控工程的线路分两部分：首先，确认好交换机的位置，需通过网线将每个摄像机连接到交换机，还需要将安防硬盘录像机(NVR)跟交换机接通，本着方便走线和美观、安全的原则走线，并在每根网线两头做好水晶头; 其次，针对监控工程的摄像机电源供电线布线，每个摄像机都需要一个12V/1A或2A的电源适配器，看施工环境或成本要求，可以用开关电源代替(建议一个12V/10A的开关电源不要带超过10个摄像头，以此类推)，需另配电源插头。

如图所示：如果摄像机POE供电的话，只需要敷设一根网线就可以，有POE交换机给摄像机供电。

如图所示：另外，根据监控系统的点数不同，所采用的连接方式也不同。

架构一：1-8个点的小型工程架构二：9-50个点的中小型工程针对于1-8个点的小型监控工程，可以直接采用普通百兆交换机实现安防环境搭建。

假如采用200万像素IPC，码流以6Mbps计算，8台摄像机占用带宽为8*6=48M，而百兆交换机实际使用率为50%-70%，即50-70M，完全可以满足8台IPC的传输要求。

上面是监控平台服务器和存储服务器，下面是工业级的光纤收发器，最下面是ODF光纤配线架
这是背面，电源摆放整齐，线缆整理有序
这里的PDU电源直接换成了空开开关
细节图光纤收发器
机柜内光纤收发器和光纤配线架
机柜背面细节图
电源细节图
整个机柜的布置图，忘记说了，机柜也是工业级的，不是那种1000元左右的
两台完成的机柜布置，下面是一些细节图
这种对开门的机柜，你用过吗？
侧面图，基本完成
单开门的机柜
下面是前端用的监控箱子
这样的光纤箱子你用过吗？里面布置的非常完美
这是光纤箱子的图纸，你看的懂吗？
已经做好的光纤箱子，里面配备的箱子图纸说明，盖上有也有标识牌
电厂用的摄像机，都带防护罩、雨刷、强光抑制等等功能，防爆等级都要达到
这是UPS的安装机柜，完成图
UPS机柜侧面图
UPS机柜背面图
这后面的就是门禁控制器，直接装在机柜内了。

版权归原作者所有。

家家户户都用得上的视频监控究竟是怎么安装的？每年的网络视频监控系统知识都在更新，所以我们需要不停的学习，今天通过一些图片讲解一下视频监控的安装。

一、视频监控系统的组成这个就不要太多的阐述了，就是前端采集、传输系统、控制系统、显示系统及存储。

二、监控系统的接线1、网络高清球机接线示意图2、网络枪机带红外灯的接线示意图3、网络半球和枪机都是一样的，这是不带补光灯的。

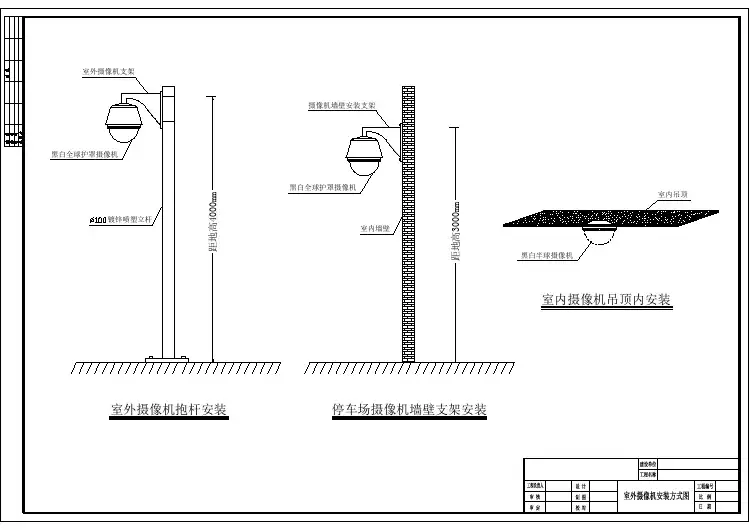

三、监控系统的安装1、半球吸顶安装大样图2、枪式摄像机壁装安装大样图3、枪式摄像机吊装安装大样图4、电梯摄像机安装大样图5、室外枪机监控立杆安装大样图6、室外球机监控立杆安装大样图7、室外监控立杆设备箱大样图箱子设备材料表防水箱的大样图室外防水箱加工要求：1.选用板厚为1.2mm的优质冷轧钢板。

2.后背预留,杆装角钢打两条串孔(见后视图)并配U形抱箍及配套螺栓。

3.底部预留4个直径为∅25mm的出线孔。

4.箱内配备一块安装背板及固定电源插槽。

5.表面为喷室外塑粉颜色外防水箱加工要求,防水等级IP56。

6.室外防水箱尺寸为：长300mm*宽200*高400，原棉堆场两个摄像机共用一个室外防水箱，另外一个监控杆上面不需要装室外防水箱。

四、监控系统的防雷接地施工监控防雷接地施工说明：1.监控室外防水箱里的避雷器PE端，至40x4镀锌扁钢引一根16m²多股接地线，并用16m²的线鼻子进行压接;40x4镀锌扁钢在靠近监控杆底座端开一个∅12的孔，然后用不锈钢螺丝和16m²的线鼻子进行连接。

2.地钎与监控基础之间的间距为2000mm,每个地纤之间的间距为4000mm一共4根地纤，则需要挖长14000mm，高800的沟。

3.每个地纤长2500mm,除了需要和40X4扁钢进行焊接的部位,其他部位需要全部砸进地下。

4.地纤和40X4扁钢进行焊接的每个点位均需要刷防锈漆,40X4扁钢共长15300mm。

5.在做监控防雷接地前需要和其他专业提前沟通，防止下面有其他专业的管路。
