(完整word版)喷射砼施工方案

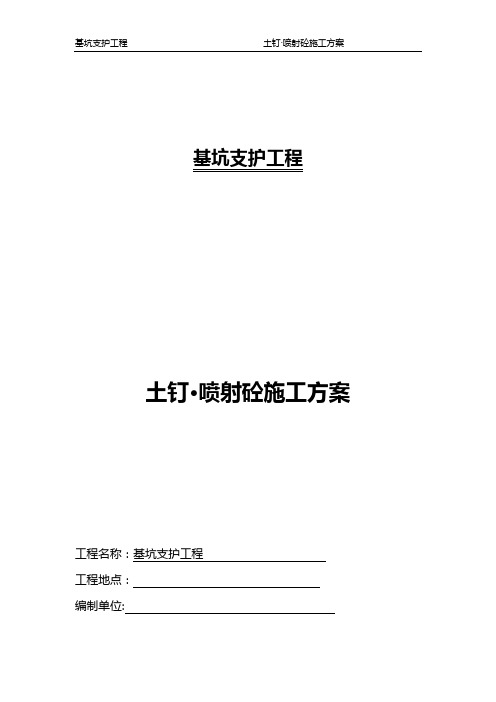

基坑支护工程土钉·喷射砼施工方案工程名称：基坑支护工程工程地点：编制单位:编制人：编制日期：2012年7月10日一、编制说明（一）编制目的为了山城国际公寓基坑支护工程的施工组织与管理,以确保优质、高速、文明、安全地完成该工程的施工任务,同时为业主监控工程施工提供依据.（二）编制依据1、工程要求及施工图纸；2、场地工程地质勘察报告;3、《建筑基坑支护技术规程》（JGJ120—99）;4、《基坑土钉支护技术规程》(CECS96：97）；5、《建筑边坡工程技术规范》（GB50330—2002）;6、《锚杆喷射混凝土支护技术规范》（GB50086—2001）;7、《基坑工程手册》;8、我公司负责施工同类工程的成功经验.二、工程概况（一）概述本项目拟建场地位于惠州市惠阳区.场地内现为空地,其西侧为S254道路及辅道,南北两侧均为在建工地,东侧为在建别墅区及空地,场地中部分布有人工开挖形成的水塘.拟建为2栋高层住宅，1号楼为24层,H=77.35m，2号楼为18层,H=59。

35m，结构类型属剪力墙，对差异沉降敏感,建筑物抗震设防类别为丙类。

根据设计图纸及任务书,场地±0。

00为35。

80m，地下室顶板标高为34。

50m,地下室主体埋深为10m。

为保证开挖边坡稳定及周围建筑物与构筑物的安全，本工程拟采用土钉挂网喷锚支护结构。

基坑支护设计安全等级为三级.一、标高参数自然地面标高约为-1。

60M；基坑底标高为-4.2M（自然标高）.二、设计所采用的主要荷载参数1、基坑四周考虑10MPa的均布施工荷载；三、支护体系及其主要构造本工程采用挂网喷锚土钉支护结构,AB段采用1︰0.75放坡、钢筋网采用Φ6@200×200、BC段采用1︰0。

4放坡结合土钉墙、钢筋网采用Φ6＠200×200、土钉按一排布置，纵横间距1500mm，土钉采用Φ22螺纹钢,CD采用1︰0.4放坡结合土钉墙、钢筋网采用Φ6＠200×200，土钉按四排布置，纵横间距1500mm，土钉采用Φ22螺纹钢、DA采用1︰0。

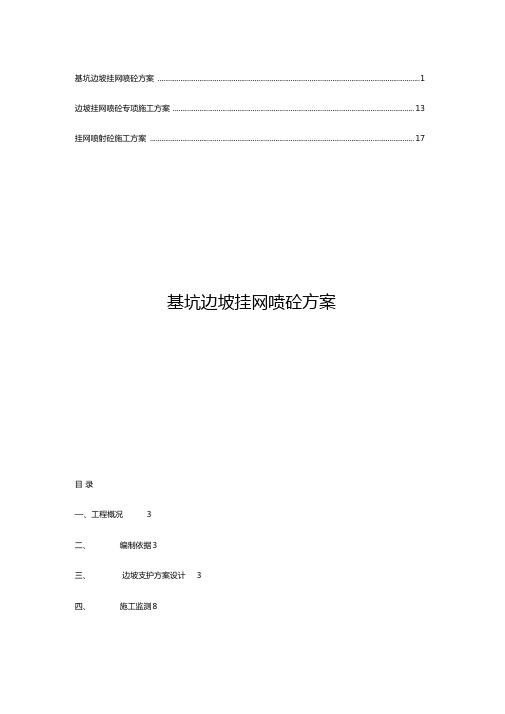

基坑边坡挂网喷砼方案 (1)边坡挂网喷砼专项施工方案 (13)挂网喷射砼施工方案 (17)基坑边坡挂网喷砼方案目录—、工程概况 3二、编制依据3三、边坡支护方案设计 3四、施工监测8五、应急措施10六、安全及文明施工措施11一、工程概况拟建项目位于***************。

该项目总用地面积 277729.34平方米，总建筑面积102900平方米，地下建筑面积 17900平方米，地上建筑面积 85000平方米。

总体高度约 50~60米，一层整体地下车库，开挖深度约 5米。

二、编制依据1、现场和周边环境的实地踏勘情况及地质勘探报告2、《锚杆喷射砼支护技术规范》(GB50086-2001 )3、《土层锚杆设计与施工规范》(CECS22 : 90)4、南京市有关建筑工程管理、市政管理、环境保护等法规及规定。

5、我单位有关质量管理、安全管理、文明施工管理规定。

三、边坡支护方案设计(一)设计依据1. 本工程《岩土工程勘察报告》及室外工程图纸；2•《建筑基坑支护技术规程》(JGJ120-99)；3•《建筑地基与基础设计规范》(GB50007-2002)；4•《南京地区建筑地基基础设计规范》(DBJ32/J12-2005 )；(二)边坡支护方案的设计及施工基坑边坡采用土钉墙挂网喷浆及放坡挂网喷浆支护，各段参数详见以下各表：1、ABCD 段：2、GHIJK 段:3、NO ; RST 段:4、其余各段采用直接放坡挂网喷浆施工（三）边坡施工工艺与方法1、土钉墙施工与土方开挖工艺关系基坑土方分层分段开挖，挖好一层（段）就做一层（段）土钉墙围护，上层土钉墙完成前不得进行下层土方开挖。

尽量减少基坑原土壁裸露的时间。

基坑原土壁裸露有可能出现以下三种情况：人工修坡后边坡稳定人工修坡后边坡基本稳定，局部有坍塌现象土方开挖产生坍塌若出现土方坍塌，立即停止开挖，小面各坍塌采用人工修补，若大面积坍塌则立即采取用挖土机复回土，待设计、业主、监理、施工单位制定出可行方案后再继续开挖。

目录一、工程概况------------------------------------------------------------------ 1二、施工资源配置-------------------------------------------------------------- 11、材料--------------------------------------------------------------------- 12、施工机械设备------------------------------------------------------------- 13、施工人员配置------------------------------------------------------------- 2二、施工组织方案-------------------------------------------------------------- 21、总体施工组织安排--------------------------------------------------------- 22、材料来源和机械、人员组织------------------------------------------------- 23、技术准备工作------------------------------------------------------------- 3三、施工方法与施工工艺-------------------------------------------------------- 32.1、准备工作--------------------------------------------------------------- 32。

2、锚杆施工-------------------------------------------------------------- 32.3、网片制作安装----------------------------------------------------------- 32.4、卸水空设置------------------------------------------------------------- 42.5、喷射混凝土------------------------------------------------------------- 42。

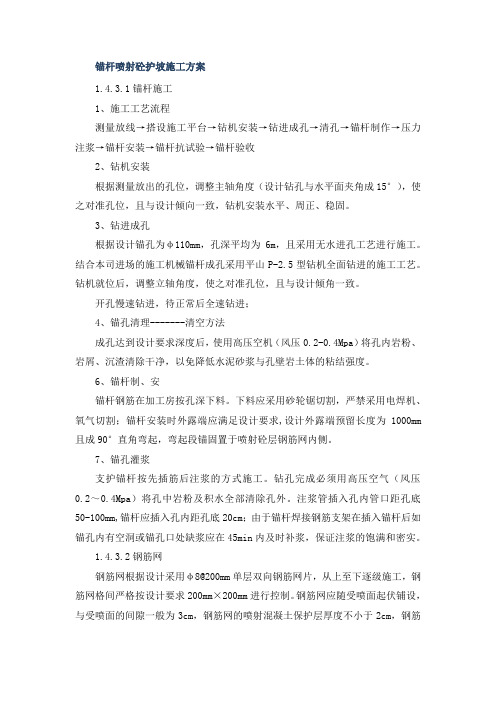

锚杆喷射砼护坡施工方案1.4.3.1锚杆施工1、施工工艺流程测量放线→搭设施工平台→钻机安装→钻进成孔→清孔→锚杆制作→压力注浆→锚杆安装→锚杆抗试验→锚杆验收2、钻机安装根据测量放出的孔位，调整主轴角度（设计钻孔与水平面夹角成15°），使之对准孔位，且与设计倾向一致，钻机安装水平、周正、稳固。

3、钻进成孔根据设计锚孔为φ110mm，孔深平均为6m，且采用无水进孔工艺进行施工。

结合本司进场的施工机械锚杆成孔采用平山P-2.5型钻机全面钻进的施工工艺。

钻机就位后，调整立轴角度，使之对准孔位，且与设计倾角一致。

开孔慢速钻进，待正常后全速钻进；4、锚孔清理-------清空方法成孔达到设计要求深度后，使用高压空机（风压0.2-0.4Mpa）将孔内岩粉、岩屑、沉渣清除干净，以免降低水泥砂浆与孔壁岩土体的粘结强度。

6、锚杆制、安锚杆钢筋在加工房按孔深下料。

下料应采用砂轮锯切割，严禁采用电焊机、氧气切割；锚杆安装时外露端应满足设计要求,设计外露端预留长度为1000mm 且成90°直角弯起，弯起段锚固置于喷射砼层钢筋网内侧。

7、锚孔灌浆支护锚杆按先插筋后注浆的方式施工。

钻孔完成必须用高压空气（风压0.2～0.4Mpa）将孔中岩粉及积水全部清除孔外。

注浆管插入孔内管口距孔底50-100mm,锚杆应插入孔内距孔底20cm；由于锚杆焊接钢筋支架在插入锚杆后如锚孔内有空洞或锚孔口处缺浆应在45min内及时补浆，保证注浆的饱满和密实。

1.4.3.2钢筋网钢筋网根据设计采用φ8@200mm单层双向钢筋网片，从上至下逐级施工，钢筋网格间严格按设计要求200mm×200mm进行控制。

钢筋网应随受喷面起伏铺设，与受喷面的间隙一般为3cm，钢筋网的喷射混凝土保护层厚度不小于2cm，钢筋网与锚杆相接处锚杆应锚入钢筋网内与钢筋网焊接牢固，使其喷射混凝土后边坡锚喷整体性能良好。

1.4.3.3喷射混凝土施工在喷射混凝土施工之前，清除坡面灰尘，采用国内最新产品KT—916开型湿喷机进行喷射，喷射距离控制在0.8m-1.2m，喷射角度a=90度为最佳。

挂网喷射砼施工方案施工工序：坡顶截水沟—最上一级边坡清坡—坡面整修—锚杆钻孔安装—排水孔钻孔及排水管安装—现浇坡顶压顶梁—坡面挂铺钢筋网—坡面喷混凝土—下一级边坡开挖—坡面整修—锚杆钻孔安装…①编网及焊接：技术质量要求：a、网筋Φ8mmI级螺纹钢@20cm；b、网筋搭接为绑扎，搭接35d；c、锚头焊接连接；②第一次罩面：为了防止在成孔过程中土方坍陷，保证边坡在喷射过程中的稳定性，用C20砼护面。

技术质量要求：材料要求同喷射砼护面。

③制锚：锚杆主筋体采用Φ25Ⅱ级螺纹钢筋。

技术质量要求：a、锚长误差 -20cm；b、锚杆体（钢筋）焊接长度≥30d；c、特殊地段根据地质情况锚杆长度可调整。

④钻孔洛阳铲成孔。

技术质量要求；a、孔径Φ76mm；b、孔深允许误差-10 cm；c、锚杆钻孔孔向一般为水平下倾15°，；d、钻孔的水平倾角应在15°-20°之间调整。

⑤注浆锚杆注浆浆材采用M25砂浆，为了加快施工速度，注浆液中加水泥量5%的早强剂，采用清洁的可饮用水拌合。

技术质量要求：a、水灰比为：；b、注浆压力≥；d、掺入水泥用量3%复合型早强抗冻剂。

⑥修坡面注浆后进行修整坡面；定点、放线确保坡面平整，应严格控制坡面到地下室墙体距离。

⑦喷射砼护面钢筋网片和锚杆头焊接好以后,立即进行喷砼作业。

为了加快施工速度，砼中加早强剂。

喷射时，喷枪距作业面控制在前1~1.5m距离，水灰比、所用材料必须符合设计要求。

喷射砼的程序是：砼喷射机将水泥砂石料、添加剂均匀通过管路，用风压机送到作业面。

在作业面的枪头处通过风压在向外喷射时均匀的混合在一起，喷至作业面。

砼喷射总厚度为10cm，应分区段自上而下施工，分两次喷射，待做完锚杆注浆及网片以后，进行第一次喷射，第一次喷射厚度50㎜，再进行第二次喷射，直至完成。

技术质量要求：1．）材料：中砂、碎石或豆石（粒径小于15mm）b、配料的搅拌：上料前初拌，上料后水泥砂石经过喷浆机和输送料管混合，即可达到均拌目的；c、砼强度C20。

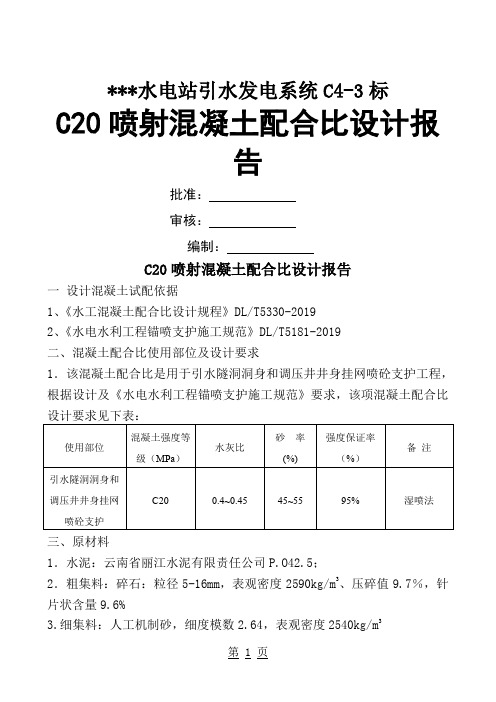

***水电站引水发电系统C4-3标C20喷射混凝土配合比设计报告批准：审核：编制：C20喷射混凝土配合比设计报告一设计混凝土试配依据1、《水工混凝土配合比设计规程》DL/T5330-20192、《水电水利工程锚喷支护施工规范》DL/T5181-2019二、混凝土配合比使用部位及设计要求1．该混凝土配合比是用于引水隧洞洞身和调压井井身挂网喷砼支护工程，根据设计及《水电水利工程锚喷支护施工规范》要求，该项混凝土配合比设计要求见下表：三、原材料1．水泥：云南省丽江水泥有限责任公司P.O42.5；2．粗集料：碎石：粒径5-16mm，表观密度2590kg/m3、压碎值9.7％，针片状含量9.6%3.细集料：人工机制砂，细度模数2.64，表观密度2540kg/m34. 水：生活用水5. 外加剂：四川省玉峰建材有限公司，YF速凝剂(粉体)，掺量按4%控制。

四、混凝土试配1、确定基准配合比a）砼试配强度f cu,0≥f cu,k+1.645σ=20+1.645×4.0=26.6 Mpab）水灰比据《水电水利工程锚喷支护施工规范》DL/T5181-2019表7.3.1要求，将基准水灰比暂定为0.43。

c）确定用水量根据设计及施工规范要求，初步确定用水量为170kg/m3 d）计算水泥用量m c0=m w0/(W/C)=170÷0.43=395 kg/m3e）砂率：根据设计及施工规范要求以及原材料检验结果，初步选定砂率为50％f）砂石用量：由已确定的用水量、水泥用量和砂率，根据重量法计算1m3混凝土中砂、石用量。

按混凝土拌合物假定容重2200 kg/m3，砂子重量：（2200-170-395）×0.50＝810 kg/m3碎石用量：（2200-170-395）×0.50＝810 kg/m3外加剂：395×0.04＝15.8kg/m3水：水泥：砂：碎石：外加剂＝0.43：1.0：（820÷395）：（820÷395）：（15.8÷395）＝0.43：1.0：2.08：2.08：0.04 试拌后实测容重为2220.5 kg/m3，所以基准配合比保持不变，最终确定基准配合比如下：水：水泥：砂：碎石：外加剂＝0.43：1.0：2.08：2.08：0.042、混凝土配合比试配及试验结果a）试配配合比计算表混凝土配合比设计报告水泥混凝土配合比设计表混凝土抗压强度检验报告试验：校核：审批：***水电站引水III标项目部试验室水泥检验报告合同编号：报告编号：PHB-SN-001 第1 页共1 页MLH-KJW-JJ/C4-3检验：校核：审批：***水电站引水III标项目部试验室普通混凝土用砂检验报告合同编号：MLH-KJW-JJ/C4-3报告编号：PHB-SZ-002 第页共页检验：校核：审批：***水电站引水III标项目部试验室普通混凝土用碎石或卵石检验报告合同编号：报告编号：PHB-CGL-003 第1页共1页MLH-KJW-JJ/C4-3检验：校核：审批：***水电站引水III标项目部试验室喷射混凝土用速凝剂检验报告合同编号：MLH-KJW-JJ/C4-3报告编号：PHB-SNJ-004第1页共1页承包商申报表（通用）承建单位：***集团木里河***水电站引水发电系统工程项目部本表一式上报四份并附电子文档，批复后返回承包商一份，上报业主一份、监理部二份。

挂网喷砼的施工施工方案为保证挂网喷砼支护工程的质量和进度要求，施工时严格遵守《湖北省深基坑技术规程》(DB42/159-2004)等现行规范，特制定如下技术措施：1．放线必须根据设计图纸准确放线，定好开挖边线，做出标记。

在土方开挖之前，首先由土建施工单位进行放线，并对挖土方进行技术交底；其次由挖土方按照技术交底的内容和现场的放线进行开挖；第三由监理对开挖效果进行复核；复核合格则由支护单位按设计方案进行支护施工；最后再由业主和监理共同对支护效果进行验收。

2．坑外地面硬化排水系统要求及措施为防止地表雨水渗入坑内，基坑周边地面设置卷边，卷边外设排水沟和坡顶倒坡，排水沟外由上部结构土建单位进行场区地面硬化处理，可采用C15细石砼，铺设厚度为80mm。

3．基坑开挖、修坡放线定点后，确定开挖边坡线，然后分层分段自上而下的开挖边坡至规定深度，严禁超挖。

在各分区严格控制每层开挖深度，严格分层深度开挖。

开挖时需要提供锚杆成孔施工工作面宽度6～8m，铲头不得撞击支护结构。

开挖时在坡壁留出10～20cm的土由人工修平至设计坡度。

在确保坡面和边界线符合设计要求的情况下，尽量保持边坡面的平整度，以免造成喷射混凝土不必要的浪费。

每天土方开挖所提供的工作面应符合喷锚支护施工的要求。

整个基坑开挖采取分层分段开挖的方式，宁可有条不紊地精心施工，也不要为赶进度而盲目快干，避免欲速则不达！开挖时加强监测，为信息法施工提供准确及时的监测数据。

开挖时，先挖坑边，为支护施工提供场地，然后开挖基坑中间岛。

这样可节省支护施工所占工期。

喷锚网支护施工的工艺流程如下图所示：4．初喷射砼面层如果在雨季施工，为防止边坡受雨水冲刷、坍塌，使钢筋胶结牢固，先喷射一层30mm的砼。

喷射作业应分段分片进行，同一段内应自下而上进行喷射，喷射流应垂直喷射面，射距宜在0.8～1.5m范围之内。

喷射砼的水灰比宜为0.4～0.45，砂率宜为45%～55%，采用水泥：砂：石为1：2：2。

挂网喷射混凝土施工方案(总10页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--陵川县“一路两街”工程棋山南路道路工程挂网喷射混凝土边坡防护工程施工方案山西省工业设备安装集团有限公司陵川县“一路两街”工程项目部二零一八年六月目录一. 工程简介 (1)1、概况 (1)2、适用范围 (1)3、参建单位 (1)二. 设计依据 (1)三. 材料要求 (1)四.施工工艺流程 (2)、施工方法 (3)、施工技术要求 (4)五. 质量安全控制 (5)六.施工期间对边坡的监测 (6)挂网喷射混凝土边坡防护工程施工方案一、工程概况1、概况棋山南路道路工程位于陵川县中部，是县城总体规划的一条主干路，全线地形变化较大。

边坡开挖后受水温影响易风化，并引起边坡坍塌，因此需对边坡岩层进行挂网喷射混凝土防护。

2、适用范围此方案适用于陵川县棋山南路道路工程（K0+000-K0+420段左侧，K0+180-K0+380段右侧）的全部挂网喷射混凝土边坡防护。

3、参建单位建设单位：陵川山安建设发展有限公司设计单位：晋城市规划设计院监理单位：山西省建设监理有限公司施工单位：山西省工业设备安装集团有限公司二、设计依据1、《混凝土结构设计规范》（GB50010-2010)2、《锚杆喷射混凝土支护技术规范》（GB50086-2001）3、《建筑边坡工程技术规范》（GB50330-2002）4、《公路路基设计规范》（JTG D30--2015）三、材料要求1、喷浆护坡采用的M10水泥砂浆；喷射面层混凝土为细石砼，强度等级为C20；注浆材料选用水泥净浆，水灰比。

2、砂应采用纯净的中粗砂，系度模数大于，含土量不超过5%，含水率以4%-6%为宜。

3、粗骨料应采用纯净的坚硬耐风华碎石或卵石，且级配良好，粒径不宜大于15mm。

如采用碱性速凝剂时，不得采用含有活性二氧化硅的石料。

4、一般情况下，凡适合饮用的水均可作为拌合水。

此文档下载后即可编辑绿地世纪城五期基坑护坡施工方案合肥市第二建筑工程公司二0一五年十月目录第一章工程概况 (3)第二章基坑支护方案设计 (4)一、设计依据 (4)二、基坑支护方案的设计 (4)三、基坑支护方案 (5)第三章止水、排水方案 (6)第四章土方开挖技术要求 (6)第五章特殊情况的应急处理 (7)第六章施工监测 (9)第七章临边防护6第八章工程质量保证措施6第九章机械设备组织计划7第十章文明施工及安全管理11土方、护坡专项施工方案第一章工程概况建设单位：绿地集团蚌埠新源置业有限公司设计单位：北京中外建建筑设计有限公司勘察单位：安徽水文工程勘察研究院监理单位：安徽凯奇建设项目管理有限公司施工单位：合肥市第二建筑安装工程公司绿地世纪城五期工程位于蚌埠市燕山路南侧、、天河路东侧，工程总建筑面积约95000m2。

地下建筑面积约15000m2，地下为一层，房屋建筑为4幢总高度约为98.9 m,基础型式为CFG桩+钢筋混凝土筏板基础。

主体结构为剪力墙结构。

地震设防烈度7度。

为确保施工安全，基坑边坡采用挂钢板网喷浆方案进行保护，防止边坡出现塌方。

本工程基础采用预应力管桩基础，基础埋深5.5m左右。

此土层主要为、粘土层。

第二章基坑支护方案设计一、设计依据1、本工程《岩土工程勘察报告》及设计图纸；2、《建筑基坑支护技术规程》(JGJ120-2012) ；3、《建筑地基与基础设计规范》（GB50007-2011）。

二、基坑支护方案的设计基坑支护本工程采用挂网喷浆施工方案。

1、根据本工程的特点基坑埋深在-5.5m，土方开挖深度4.5米，土方开挖时基坑采用1：1 的放坡，和市政道路结合部位，落差比较大，坡面采用钢筋插筋20mm﹫1000*1000mm、L=3000mm，挂钢板网（1）并喷射砼，其喷射压力为0.3～0.5mPa（砼标号为C20，细石砼配比为1：2：2），厚为60-80 mm，细石不大于15 mm。

隧道工程混凝土专项施工方案一、工程简介**山隧道全长15175m。

采取新奥法施工，复合式衬砌形式。

初期支护采取C25喷射混凝土，在Ⅳ、Ⅴ级围岩黄土段中加入微纤维及C50碳素加强筋，双车道斜井喷射混凝土中加入微纤维。

仰拱填充采用C20混凝土。

仰拱、二次衬砌采用C25(30)混凝土。

混凝土施工是整个工程项目施工中的一个重要环节，其施工质量影响整个工程及远期安全问题，其重要性不可忽视。

二、喷射砼施工工艺1、湿喷工艺施工。

喷射设备使用TPS6型湿式喷射机，人工掌握喷头直接喷射砼。

一个工作面配备湿喷机2台，电动空压机一部，6m 3砼搅拌运输车2辆，喷砼作业台架2个。

施工程序如下图。

第一次投料水：W/C=0.14第二次投料搅拌90s 搅拌机砼运输车搅拌90s 转子凸轮喂料机构湿喷机速凝剂掺加系统掌握风压与进料量匹配0.6～1.2m 受喷面喷嘴砼输送管速凝剂管路砂：s ×200kg 水泥：100kg 石：C ×200kg水：W/C=0.302、喷射砼技术要求2.1初喷砼紧跟工作面，复喷前按设计完成锚杆、钢筋网的安装工作，施工时根据监控量测的结果进行修正。

初喷之后必要时可再复喷一次后进行安装锚杆等其它工作。

2.2对渗漏水地段，当围岩大面积渗水但水量不大时，在喷射砼前先用高压风吹扫工作面，开始喷射砼时，喷射砼由远而近，并临时加大速凝剂掺量，缩短初、终凝时间，直至逐渐合拢喷射砼，水止住后，按正常配合比喷射砼封闭。

若渗水量大，先加速凝剂封闭开挖面注浆止水加固后再进行下道工序。

2.3喷射砼中掺DS型液体速凝剂，STC粘稠剂，以减少回弹量和粉尘，控制外加剂掺量，确保喷射砼强度符设合计要求。

2.4用隧道断面测量仪测绘开挖断面和喷射砼完毕后的断面，两断面相减得喷射砼厚度，不够设计厚度的重新加喷。

2.5喷射砼由专人喷水养护。

发现裂纹时先用红油漆作上标志，进行观察和监测，确定其是否继续发展，找出原因后进行处理。
