电工教学大纲（一）引言概述：电工教学大纲（一）是为了培养学生在电工领域的基础知识和技能而设计的教育计划。
本大纲旨在提供一个全面的课程框架，帮助学生系统地学习电工理论和实践，以便他们在电工行业中取得成功。
正文：一、基础电工知识1. 电流和电压的概念及测量方法2. 电路元件（如电阻、电容、电感）的工作原理和特性3. 直流和交流电的区别与应用4. 电源和电路的连接方法5. 安全用电的基本要求和措施二、电力系统1. 电力传输和分配的基本原理2. 发电机和变压器的工作原理及类型3. 输电线路和变电站的构造和运行4. 电力负载的分类和对电网的影响5. 电力系统的故障检测和维修方法三、电机与控制1. 电动机的工作原理和分类2. 电机启动和制动的方法3. 电动机的调速控制技术4. 电机保护装置的使用和调节5. 电机故障排除和维修的基本流程四、电气安装与维护1. 电线电缆的敷设和连接方式2. 电气设备的选型和安装要求3. 电气维护实施的基本原则4. 电器设备的故障诊断方法5. 电气设备故障的紧急处理措施五、电工工程应用1. 户内电气布线和插座安装2. 照明系统的设计和安装方法3. 电气开关与控制系统的设计与安装4. 小型电力设施（如发电机组或太阳能发电系统）的调试与运行5. 电力工程项目的质量控制和验收标准总结：电工教学大纲（一）涵盖了基础电工知识、电力系统、电机与控制、电气安装与维护以及电工工程应用五个大点。
通过学习本大纲内容，学生将获得扎实的电工理论基础和实践技能，为未来在电工行业中的发展奠定坚实基础。
电工培训计划与教学大纲一、培训目标本培训的目标是为学员提供电工专业知识和技能，使他们能够独立完成电气设备的安装、维修、调试和故障排除工作，确保电气设备的安全可靠运行。
二、培训内容1. 电工基础知识- 电路基础- 电工安全知识- 电气设备的分类和特点- 电气图纸的认识2. 电气设备的安装与维护- 电气设备的安装要求- 电气设备的维护方法- 电气设备的故障排除3. 电气设备的调试与运行- 电气设备的调试方法- 电气设备的运行控制- 电气设备的故障诊断与处理三、教学大纲1. 电工基础知识- 课程名称：电路基础- 授课内容：电压、电流、电阻的基本概念，欧姆定律，串联电路、并联电路、混合电路的分析方法- 教学方式：理论讲解、案例分析、实验演示- 要求：学员能够熟练掌握电路基础知识，能够进行简单的电路计算和分析- 课程名称：电工安全知识- 授课内容：电气伤害的原因和危害，电气安全用具的使用方法，电气作业的安全注意事项- 教学方式：理论讲解、安全演示- 要求：学员能够熟悉电气安全知识，具备一定的电气作业安全意识- 课程名称：电气设备的分类和特点- 授课内容：常见电气设备的分类、结构特点和用途，不同类型电气设备的数据标识和应用范围- 教学方式：理论讲解、实物展示- 要求：学员能够熟悉不同类型电气设备的特点及其应用- 课程名称：电气图纸的认识- 授课内容：电气图纸的常见符号和标识，常见电气设备的接线图解析- 教学方式：理论讲解、案例分析- 要求：学员能够独立阅读和理解电气图纸，能够进行简单的接线工作2. 电气设备的安装与维护- 课程名称：电气设备的安装要求- 授课内容：电气设备的安装位置选择，安装方法和要求，连接方式和规范- 教学方式：理论讲解、实物演示- 要求：学员能够独立完成电气设备的安装工作，并符合相关要求和标准- 课程名称：电气设备的维护方法- 授课内容：常见电气设备的维护周期和方法，常见故障处理技巧- 教学方式：理论讲解、实际操作- 要求：学员能够独立进行电气设备的日常维护和简单故障处理- 课程名称：电气设备的故障排除- 授课内容：电气设备的常见故障原因和处理方法，故障排除的技巧和流程- 教学方式：理论讲解、案例分析、实际操作- 要求：学员能够熟练使用各种工具设备进行电气设备故障排除3. 电气设备的调试与运行- 课程名称：电气设备的调试方法- 授课内容：电气设备的调试步骤和方法，常见调试仪器的使用和读数解析- 教学方式：理论讲解、实际操作- 要求：学员能够熟练使用调试仪器进行电气设备的调试工作- 课程名称：电气设备的运行控制- 授课内容：电气设备的运行控制原理和方法，运行参数监测和调整- 教学方式：理论讲解、实际操作- 要求：学员能够熟练掌握各种电气设备的运行控制技能- 课程名称：电气设备的故障诊断与处理- 授课内容：电气设备故障诊断的方法和流程，常见故障的处理技巧- 教学方式：理论讲解、实际操作、案例分析- 要求：学员能够独立进行电气设备故障的诊断和处理工作四、培训方法本培训将采用理论讲解、实验演示、案例分析、实际操作等多种教学方法相结合，注重理论与实践相结合，培养学员实际应用能力。
第 1 页 共 5 页 2023年初级电工教学大纲与教学计划 一、教学大纲 1. 课程名称：初级电工 2. 学时：总计80学时，理论课程60学时，实践操作课程20学时 3. 主要内容： (1) 电工基础知识：电工安全知识、电路基本组成、电流、电压、电阻等基本概念 (2) 电子元件与电路：电阻、电容、电感等基本电子元件，电路连接方式，串联与并联电路 (3) 电器设备与控制：电动机原理，继电器与电磁开关，电器控制的原理与方法 (4) 简单电工工具的使用与维护：手工工具的分类、用途及使用方法，电动工具的使用与维护 (5) 安全用电知识：用电安全知识，电线电路安装与维护 (6) 电气图纸的理解与应用：电气图符、线路图、电气装置图的标准与使用 (7) 实践操作训练：电路的搭建与调试，电器设备的安装与维护，电器控制系统的调试与维修 4. 教学目标： (1) 掌握电工基础知识，理解电路基本概念和电子元件的原理 第 2 页 共 5 页
(2) 能够进行电器设备的安装与维护，并掌握电器控制的基本原理与方法 (3) 能够正确使用电工工具，做到安全操作和维护 (4) 具备用电安全的意识，能够进行电线电路的安装和维护 (5) 能够理解并使用电气图纸，进行电路的设计和调试 (6) 能够进行实践操作训练，独立完成简单电路的搭建和调试，电器设备的安装和维护 5. 教学方法： (1) 理论教学：采用讲授、讨论和案例分析相结合的方法，注重理论与实践的结合，激发学生的主动学习兴趣 (2) 实践操作训练：采用实验、实习和模拟训练相结合的方法，注重动手能力的培养和实际操作能力的提升 二、教学计划 1. 第1-4周：电工基础知识 (1) 学时安排：理论课程24学时，实践操作课程8学时 (2) 内容安排： - 电工安全知识：电流、电压、电阻的基本概念和单位，电工事故及其防范措施 - 电路基本组成：电源、负载、导线等基本组成部分 - 电子元件与电路：电阻、电容、电感等基本电子元件的原理和特性，串联和并联电路的分析和计算 - 电路中的功率和能量：功率公式和计算，能量转换和传输 第 3 页 共 5 页
电气自动化技术专业教学计划一、培养目标1．培养目标定位本专业培养的是适应社会主义现代化建设需要德智体全面发展的，具备创新精神和较强实践能力。
掌握工业电气自动化的基础理论、技能及专业技术应用能力突出，并获及专业岗位职业训练的高级人才。
2．服务面向定位面向各种条件下的企业生产一线从事电气工程技术与控制系统中设备使用、维护、改造设计、调试、技术管理及造价预算等相关工作。
二、人才培养规格要求和知识、能力、素质结构；1、基本培养规格思想道德素质：具备整洁，诚实。
认真，守时，守信的基础；在人格方面，自尊并尊重他人，具备良好的团队精神、善良、正直。
具备商品、市场、竞争、价值、风险等现代化意识。
文化素质：较高文化修养，具备一定的文学、历史、哲学、艺术、语言知识，具备较高的文化品位，审美情趣追求自我发展与自我完善，有求知和终生学习观念。
体育素质：了解体育运动的基础知识，掌握科学的技能，重视卫生营养保持，养成科学锻炼身体的习惯，达到大学生体育合格标准，了解心理健康的基础知识，具备健康的情趣和健康的意志品质，具备主体精神和自我意识，有一定的心理调节能力，能适应环境的变化，对成功与挫折有正确的认识及承受能力。
职业素质：具有一定的人文社会科学知识及相应的法律常识，掌握工业电气自动化专业的理论基础知识，熟悉相关的专业基础知识，有较强的技术应用及开发设计方面的知识。
掌握较强的计算机，单片机理论及应用的必备的专业知识。
2、知识、能力、素质结构1．理论教学环节《高等数学》本课程是一门非常重要的基础课。
主要介绍函数、极限、导数的应用、原函数与不定积分、定积分及其应用，向量代数及空间解析几何，多元函数微分法及其应用、常微分方程、无穷级数、线性代数、复变函数、拉氏变换、概率论等。
该课程应注重数学概念和分析方法的讲授，培养学生科学的思维方式和应用数学模型解决实际问题的能力，为后续课的学习打下良好的基础。
《电路分析》本课程属于专业基础课。

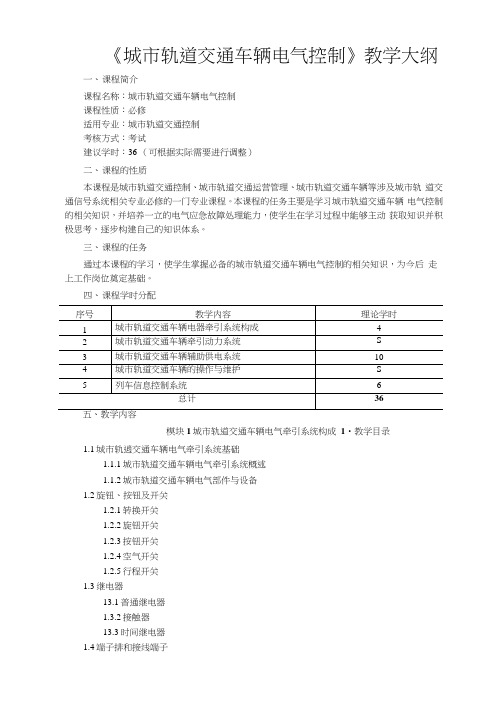

《城市轨道交通车辆电气控制》教学大纲一、课程简介课程名称：城市轨道交通车辆电气控制课程性质：必修适用专业：城市轨道交通控制考核方式：考试建议学时：36 （可根据实际需要进行调整）二、课程的性质本课程是城市轨道交通控制、城市轨道交通运营管理、城市轨道交通车辆等涉及城市轨道交通信号系统相关专业必修的一门专业课程。
本课程的任务主要是学习城市轨道交通车辆电气控制的相关知识，并培养一立的电气应急故障处理能力，使学生在学习过程中能够主动获取知识并积极思考，逐步构建自己的知识体系。
三、课程的任务通过本课程的学习，使学生掌握必备的城市轨道交通车辆电气控制的相关知识，为今后走上工作岗位奠定基础。
四、课程学时分配模块1城市轨道交通车辆电气牵引系统构成1•教学目录1.1城市轨逍交通车辆电气牵引系统基础1.1.1城市轨道交通车辆电气牵引系统概述1.1.2城市轨道交通车辆电气部件与设备1.2旋钮、按钮及开关1.2.1转换开关1.2.2旋钮开关1.2.3按钮开关1.2.4空气开关1.2.5行程开关1.3继电器13.1普通继电器1.3.2接触器13.3时间继电器1.4端子排和接线端子1.4.1端子排1.4.2接线端子1.5车辆电气元件的识图1.5.1图号1.5.2元件号1.5.3子元件号1.5.4交叉引用标识1.5.5线号技能实训技能实训1认识、测试常见低压电器技能实训2连接电动机自锁、互锁电路2•学习目标（1）掌握城市轨道交通车俩电气牵引系统的组成。
（2）认识车辆常用低压电器。
（3）能够连接低压电气电路，并对电路进行故障分析。
3.学习重点（1）车辆常用低压电器。
（2）自锁、互锁电路。
（3）车辆电路的识图。
模块2城市轨道交通车辆牵引动力系统1•教学目录2.1主电路设备配巻及其作用2.1.1主电路系统2.1.2主电路电气原理2.2DC 1 500 V供电主电路电气设备配置2.2.1隔离开关2.2.2高速断路器2.2.3制动电阻箱2.2.4接地装巻2.2.5避雷器2.2.6牵引电动机2.2.7高压电器箱2.3牵引逆变器2.3.1逆变原理2.3.2牵引逆变器的构成及功能2.3.3牵引逆变器的控制方法2.3.4牵引逆变器的保护措施与机理2.3.5牵引逆变器的维护和修理2.3.6 TGN53F型牵引逆变器技能实训技能实训1相序表、万用表的使用技能实训2牵引逆变器的日常维护2.学习目标（1）认识车辆牵引系统设备的配置及作用。
电工实训教学大纲（一）
引言概述：
电工实训教学大纲（一）旨在培养学生在电工实际操作中的技
能和知识。
本大纲旨在系统地介绍电工实训的教学内容和教学目标。
通过实践操作和理论学习的相结合，学生将能够掌握电工实际操作
中的常见技能和理解相关原理，为将来的职业发展打下坚实的基础。
正文：
1. 电工实训基础知识
- 介绍电工实训的代表性工具和设备
- 解释电工实训中常用的符号和标识
- 熟悉电工实训中的安全操作规范
2. 电线与电缆的安装与维修
- 学习电线和电缆的选择与使用原则
- 掌握电线和电缆的正确安装方法
- 理解电线和电缆的故障检修和维护方法
3. 电器元件的安装与调试
- 学习常见电器元件的分类和特点
- 掌握电器元件的正确安装方法
- 理解电器元件的调试和故障排查技巧
4. 电力系统的运行和维护
- 了解电力系统的基本组成和工作原理
- 掌握电力系统的运行参数的测量与判断
- 理解电力系统的故障分析与排除方法
5. 电气控制和自动化设备的应用
- 学习电气控制的基本原理和方法
- 掌握常见自动化设备的安装与调试技巧
- 理解电气控制与自动化设备的应用场景和特点
总结：
电工实训教学大纲（一）涵盖了电工实训的基本内容，从基础知识到实际操作技能的培养，对学生的电工实践能力和理论知识提升起到重要的推动作用。
通过本教学大纲的学习，学生将能够在电工实践中熟练运用相关工具和设备，理解相关原理，并具备解决实际问题的能力，为将来的工作和职业发展打下坚实的基础。
电气自动化技术教学大纲第一章：绪论1.1 课程背景电气自动化技术是现代工程技术的重要组成部分，其在工业自动化、智能控制、机器人等领域具有广泛的应用。
本课程旨在为学生提供电气自动化技术的基础知识和实践能力，培养他们在相关领域的应用能力和创新思维。
1.2 课程目标通过学习本课程，学生应当具备以下能力：1）理解电气自动化技术的基本原理和发展趋势；2）掌握电气控制系统的构成及其工作原理；3）具备PLC编程和控制的基本技能；4）了解传感器、执行器、工业网络等自动化系统的应用；5）能够进行简单的自动化系统设计和实施。
1.3 教学内容本课程主要包括以下内容：1）电气自动化技术概述；2）电气控制系统的基本原理；3）PLC编程及应用；4）传感器、执行器及工业网络的应用；5）自动化系统设计实例分析。
第二章：电气自动化技术概述2.1 电气自动化技术的定义及作用；2.2 电气自动化技术与传统控制技术的比较；2.3 电气自动化技术在工业生产中的应用案例。
第三章：电气控制系统的基本原理3.1 电气控制系统的组成；3.2 电气控制系统的信号传输；3.3 电气控制系统的调节与控制。
第四章：PLC编程及应用4.1 PLC的基本概念和分类；4.2 PLC编程语言及基本指令；4.3 PLC在工业自动化中的典型应用。
第五章：传感器、执行器及工业网络的应用5.1 传感器的类型及工作原理；5.2 执行器的种类及功能；5.3 工业网络的作用和应用领域。
第六章：自动化系统设计实例分析6.1 根据实际需求设计简单的自动化控制系统；6.2 进行实际的系统调试和性能评估；6.3 分析实验结果并提出改进建议。
结语通过本课程的学习，学生将掌握电气自动化技术的基本理论和实践技能，为将来从事相关工程技术工作奠定扎实的基础。
希望学生在学习过程中充分发挥自主学习和实践能力，不断提升自己的专业水平，为未来的发展打下坚实的基础。
《电机与电气控制》课程标准一、课程概述电机与电气控制是一门重要的电气工程课程，旨在培养学生掌握电机控制、电气元件应用及电路设计等方面的知识，以应对现代工业生产和自动化领域的需求。
本课程注重理论与实践相结合，通过多种教学方法和手段，使学生能够熟练掌握电机控制技术和电气元件的应用。
二、课程目标1. 掌握电机的基本原理、结构、特性及应用；2. 了解常用电气元件的种类、性能及选型原则；3. 掌握电路设计的基本方法，能够根据实际需求进行电路分析和调试；4. 能够根据实际应用场景，选择合适的电机和电气元件，完成基本的控制任务；5. 具备团队协作和沟通能力，能够在实际工作中与其他专业人员协作完成项目。
三、教学内容与要求1. 电机原理及结构：介绍直流电机、交流电机、步进电机等常见电机的原理、结构及特性，要求学生能够掌握不同电机的适用场合和使用方法。
2. 电机控制电路：介绍电机控制电路的基本组成、工作原理及设计方法，要求学生能够根据实际需求设计基本的电机控制电路，并进行调试和优化。
3. 常用电气元件：介绍各种常用电气元件的种类、性能、选型原则及应用场景，要求学生能够根据实际需求选择合适的电气元件进行电路设计和调试。
4. 电路分析与应用：通过实际案例分析，让学生掌握电路分析的基本方法，能够根据电路图进行电路分析、调试和优化。
5. 综合实践：通过实际项目让学生应用所学知识完成实际任务，提高实践能力和团队协作能力。
四、教学方法与手段1. 理论讲授：通过课堂讲解，使学生掌握电机与电气控制的基本原理和概念；2. 案例分析：通过实际案例分析，让学生掌握电路设计的基本方法和应用技巧；3. 实验教学：通过实验操作，使学生掌握电气元件的安装、调试和故障排除方法；4. 小组讨论：通过小组讨论，让学生交流学习心得和经验，提高团队协作能力；5. 线上学习：利用网络资源，提供相关的学习资料和视频，方便学生自主学习。
五、教学评估与考核1. 平时成绩：根据学生的出勤率、课堂表现和实验报告等情况进行评估；2. 期末考试：通过试卷考核，检验学生对电机与电气控制知识的掌握程度；3. 综合实践：根据学生的实际项目完成情况，评估学生的实践能力和团队协作能力。
《PLC专业技能实训》课程教学大纲学分：4学时：96适应专业：电气自动化专业一、课程性质和任务：课程性质：《PLC专业技能实训》是三年制电气自动化专业的专业课，于第四学期开设，是实践性极强的课程。
课程任务：让学生完成专业方面的综合性实训项目。
通过这些实训项目，提高实际动手能力、理论结合实践的能力、解决问题的能力以及运用前续课程所学的专业基础课知识于具体项目的能力。
另外训练学生的团队分工合作精神（分小组进行）。
本课程的前期课程：《电气控制与PLC》、《电气传动控制应用技术》、《电工及电气测量技术》、《应用电子技术》本课程的后续课程：《顶岗实习与毕业设计》二、课程基本要求：通过本课程的教学，在知识和能力培养等方面要求学生达到下述目标：1.知识目标①熟悉常见的电气设备（如：交流电机、步进电机、变频器、触摸屏、PLC等），掌握其基本原理、主要结构组成。
②通过编制综合性的PLC程序，进一步理解和掌握PLC知识，掌握把PLC运用于具体的综合性项目的能力。
③掌握综合性应用项目的硬件接线规范、软件编程规范和调试规范。
④掌握一定的软硬件调试能力和解决问题的能力。
2.技能目标①能根据手册或说明书进行电气设备的基本接线操作，包括读懂现有接线图以及根据需要进行接线、改线。
②熟练掌握运用PLC控制具体对象的能力。
③在调试过程中遇到的问题能分析现象并进行解决。
④理论与实践相结合的能力。
⑤运用前续专业基础知识于具体的实践性项目的能力。
3.职业素质目标①严格遵守实训规程。
②保持工作环境整洁、爱护设备。
③具备良好的团队合作精神。
三、教学条件1.教学环境本课程以实践为主，在实训室完成，实训室要求配备基于PLC控制的综合性实训设备。
学生分组实训（2～4人/组），每组一套设备。
2.实训设备以自动化技术实训室的变频调速技术分室和PLC综合应用技术实训室的实训对象为主，实训对象如基于PLC控制的交流异步电机、步进电机、变频器、触摸屏系统等，其它设备包括计算机、PLC 编程电缆、电气接线电缆等。
精品文档 。 1欢迎下载 《电气控制设备》课程教学大纲 （Electrical Control Assemb） 课程类型：专业技能课 课程编号：N013008 适用专业：电气自动化技术 先修课程：《电路技术基础》、《模拟电子技术》、《数字电子技术》、《电机与拖动》 后续课程：《供配电技术》、《PLC应用技术》 学 分：3 总 学 时：48 理论学时38 ，实验学时10 教学目的与要求： 本课程教学目的：在授课的同时进行电器的拆装，进一步熟悉常用低压控制电器的结构、原理、型号、规格和用途。了解目前常用低电压控制电器的发展情况，能正确选用各种常用低压控制电器。牢固掌握继电器、接触器控制系统的基本环节。掌握一般生产电力装备的工作原理、控制特点，具安装调试、运行与维修的能力。具有设计、改造、革新一般生产电气装备控制线路的初步能力。 通过本课程的学习达到以下教学要求： 1、 知识：熟悉和了解常用控制电器的结构原理、规格型号、用途及使用方法。掌握继电器—接触电器控制线路的基本线路。 2、 技能：对一般常用生产机械的电气设备，具有能正确安装、调试、运行和维护的能力。掌握电机放大机自动调速系统的基本环节及其静特性的建立，分析方法。 3、 能力：根据工艺的要求，对一般生产机械的电气控制线路具有设计和改造的能力，掌握X62W万能铣床和T68镗床的电气控制原理及安装调试，运行维护技能。 本课程为考察课程，采用闭卷笔试考核方式。 教学内容与学时安排
序号 章目名称 学 时 分 配 讲课 实验 上机 1 常用低压电器 4 2 2 三相异步电动机电气控制线路 10 4
3 常用机床电气控制线路及常见故障的排除 8 4 4 起重机的电气控制 8 5 三相异步电动机的运行与维护 4
6 数控机床的伺服控制系统 4 合 计 38 10
第一章 常用低压电器 第一节 概述 第二节 接触器 一、 接触器的用途及分类 精品文档 。 2欢迎下载 二、 接触器的工作原理及结构 三、 接触器的主要技术参数及型号 四、 接触器的选择 五、 接触器的运行维护 第三节 继电器 一、 电磁式继电器 二、 时间继电器 三、 热继电器 四、 温度继电器 五、 液体继电器 六、 固态继电器 七、 速度继电器 第四节 常用的开关电器 一、 刀开关 二、 组合开关 三、 开启式负荷开关 四、 封闭式负荷开关 五、 倒顺开关 六、 低压断路器与智能型断路器 第五节 熔断器 一、 熔断器的结构及分类 二、 熔断器的安秒特性 三、 熔断器的技术参数 四、 熔断器的选择 五、 熔断器的运行于维修 第六节 主令电器 一、 控制按钮 二、 万能转换开关 三、 行程开关 四、 接近开关 五、 光电开关 第七节 变频器 一、 变频器的工作原理 二、 变频器的使用介绍 三、 变频器的常见故障及排除 四、 变频器的应用于维护 第八节 常用低压电器故障的排除 一、 触电的故障维修及调整 二、 电磁系统的故障维修 三、 常用低压电器故障的检修 第九节 技能训练 一、 组合开关的拆装与维修 二、 接触器的拆装与维修 本章重点：常用低压电器的定义、分类、用途、基本结构、基本工作原理、主要技术参精品文档 。 3欢迎下载 数、选用原则及使用注意事项。 本章难点：常用低压电气的故障现象、原因及排除。
第二章 三相异步电动机电气控制线路 第一节 制作电动机控制线路的步骤 一、电气原理图、电器元件布置图和接线图 二、制作电动机控制线路的步骤 三、检查线路和试车 第二节 三相异步电动机直接起动控制线路及检查试车 一、点动控制线路及检查试车 二、全压起动连续运转控制线路及检查试车 三、既能点动控制又能连续运转的控制电路 四、多点控制线路及检查试车 五、顺序控制线路及检查试车 六、正反转控制线路及检查试车 七、限位控制和自动往复循环控制线路及检查试车 第三节 三相笼型异步电动机减压起动控制线路及检查线路 一、三相笼型异步电动机减压起动 二、Y-△减压起动控制线路及检查试车 三、自耦变压器减压起动 四、软起动器及其使用 第四节 三相笼型异步电动机的制动控制线路及检查试车 一、三相笼型异步电动机的制动 二、反接制动控制线路 三、能耗制动控制线路 第五节 三相笼型异步电动机速度控制 一、三相笼型异步电动机的调速 二、变极调速控制线路 三、变频调速及变频器的使用 第六节 基本控制线路的安装技能训练 一、电气控制线路板安装 二、点动控制线路的安装接线 三、单向起动控制线路的安装接线 四、正反转控制线路的安装接线 五、Y-△减压起动的安装接线 六、电动机带限位保护的自动往复循环控制线路的安装接线 七、双速电动机控制线路的安装接线 本章重点：制作电动机控制线路的步骤。三相异步电动机典型的控制线路及检查试车。 本章难点：三相异步电动机的典型控制线路的安装。
第三章 常用机床电气控制线路及常见故障的排除 第一节 普通车床电气控制 一、车床的主要结构及运动形式 二、电气线路分析 三、电气线路安装步骤 精品文档 。 4欢迎下载 四、常见电气故障的排除 五、检修技能训练 第二节 磨床的电气控制 一、磨床的主要结构及运动形式 二、磨床电气线路分析 三、磨床电气线路安装步骤 四、常见电气故障的排除 五、检修技能训练 第三节 摇臂钻床的电气控制 一、摇臂钻床的主要结构和运动形式 二、Z3040摇臂钻床电气线路分析 三、Z35摇臂钻床电气线路安装步骤 四、常见故障的排除 五、检修技能训练 第四节 铣床的电气控制 一、万能铣床的主要结构与运动分析 二、X62W万能铣床电气线路分析 三、万能铣床电气线路常见故障的排除 四、检修技能训练 第五节 镗床的电气控制 一、镗床主要结构与运动形式 二、镗床电气线路分析 三、T68镗床的电气故障与检修 四、检修技能训练 第六节 组合机床的电气控制 一、概述 二、机械动力滑台控制电路 三、液压动力滑台控制电路 本章重点：常用机床的电气控制原理及常见故障的排除。 本章难点：机床电气控制线路的安装及检修实训。
第四章 起重机的电气控制 第一节 桥式起重机概述 一、桥式起重机的主要结构和运动形式 二、桥式起重机主要技术参数 三、桥式起重机对电力拖动的要求 第二节 凸轮控制器及其控制电路 一、凸轮控制器的结构 二、凸轮控制器的型号与主要技术参数 三、凸轮控制器控制的电路 第三节 主令控制器的控制电路 一、提升重物的控制 二、下降重物的控制 第四节 运行机构的电气控制 一、PQY型主令控制电路分类 精品文档 。 5欢迎下载 二、PQY2型主令控制电路 第五节 桥式起重机电气设备的维护和修理 一、起重机的供电特点 二、电路的构成 三、保护电路 四、交流桥式起重机电器设备的维护和修理 本章重点：了解起重机的有关结构、运动形式和拖动要求。 本章难点：分析起重机的电路，理解起重机控制方案。
第五章 三相异步电动机的运行与维护 第一节 三相异步电动机的基本知识 一、三相异步电动机的分类及基本结构 二、三相异步电动机的铭牌主要技术参数 三、交流绕组的基本知识 四、三相异步电动机的安装 五、电动机绕组的检测技能训练 第二节 异步电动机的选用原则 第三节 电动机运行前的检查和试车 一、起动前的检查 二、电动机的空载试车 三、测量电动机的绝缘电阻、空载电流、转速及运行温度技能训练 第四节 电动机运行中的监视与维护 第五节 电动机运行中的常见故障和处理 一、电动机发生故障的原因 二、电动机常见故障及排除方法 本章重点：三相异步电动机的基本知识及其安装、运行和维护。 本章难点：三项异步电动机运行中的常见故障和处理。
第六章 数控机床的伺服控制系统 第一节 数控机床的伺服控制系统概述 一、伺服系统的组成 二、对伺服系统的基本要求 三、伺服系统的分类 第二节 步进电动机及其驱动装置 一、步进电动机工作原理 二、步进电动机的主要性能指标 三、步进电动机功率驱动 四、开环控制步进式伺服系统的工作原理 第三节 交流伺服系统 一、数控机床用交流电动机 二、交流电动机的速度控制 本章重点：伺服系统的组成、基本要求及分类。 本章难点：数控机床用交流电动机驱动。
实践教学 精品文档 。 6欢迎下载 一、实验（10学时） 1、 常用低压电器的拆装与分析。 2、 三相异步电动机的直接启动及正反转控制。 3、 三相异步电动机的星三角降压启动。 4、 X62W万能铣床电气线路故障分析与检修。 5、 T68镗床的电气故障分析与检修。
选用教材及参考书 一、选用教材 《工厂电气控制设备及技能训练》、田淑珍、机械工业出版社、2007年、其他。 二、选用参考书 《电气控制》、汪明添、西南交通大学出版社、2009年。 《工厂电气控制技术》、高宇、化学工业出版社、2010年。 执笔人：安长俊 审核人： 2012年03月28日
