低压电器控制原理应用.

6种常用低压电气元件的功能作用本文以图文并茂的方式介绍常用6种电气元件的原理及应用，通过了解它们在电气回路中的作用来掌握这些元件平时的运行情况。

1、低压隔离开关我们所说的隔离开关，一般指的是高压隔离开关,即额定电压在1kv及其以上的隔离开关。

高压开关电器中使用最多的一种电器，在电路中起隔离作用，它本身的工作原理及结构比较简单。

低压电气设备进行维修时，需要切断电源，使维修部分与带电部分脱离，并保持有效的隔离距离，要求在其分断口间能承受过电压的耐压水平。

刀开关即作为隔离电源的开关电器。

隔离电源的刀开关亦称作隔离开关。

隔离用刀开关一般属于无载通断电器，只能接通或分断“可忽略的电流”(指带电压的母线、短电缆的电容电流或电压互感器的电流)。

也有的刀开关具有一定的通断能力，在其通断能力与所需通断的电流相适应时，可在非故障条件下接通或分断电气设备或成套设备中的一部分。

隔离开关的主要特点1、是无灭弧能力，只能在没有负荷电流的情况下分、合电路；2、一般送电操作时：先合隔离开关，后合断路器或负荷类开关；3、断电操作时：先断开断路器或负荷类开关，后断开隔离开关。

隔离开关的功能作用1、用于隔离电源，将高压检修设备与带电设备断开，使其间有一明显可看见的断开点；2、隔离开关与断路器配合，按系统运行方式的需要进行倒闸操作，以改变系统运行接线方式；3、用以接通或断开小电流电路隔离开关的参数额定电压= 回路标称电压*1.2/1.1 倍；额定电流标准值> 最大负载电流的150%隔离开关、负载开关与断路器的区别1、隔离开关在电路中起明显断开点的作用，以保证维修时人员的安全，一般只能切断线路的空载电流，不能切断负荷电流和短路电流；2、负荷开关也起隔离作用，并且能切断负荷电流；3、断路器能切断负荷电流和短路（故障）电流，故障时能够自动跳闸。

另外，某些型号的断路器也具有隔离功能，可以作为隔离电气使用。

2、断路器断路器是能够关合、承载和开断正常回路条件下的电流，并能关合、在规定的时间内承载和开断异常回路条件（包括短路条件）下的电流的开关装置。

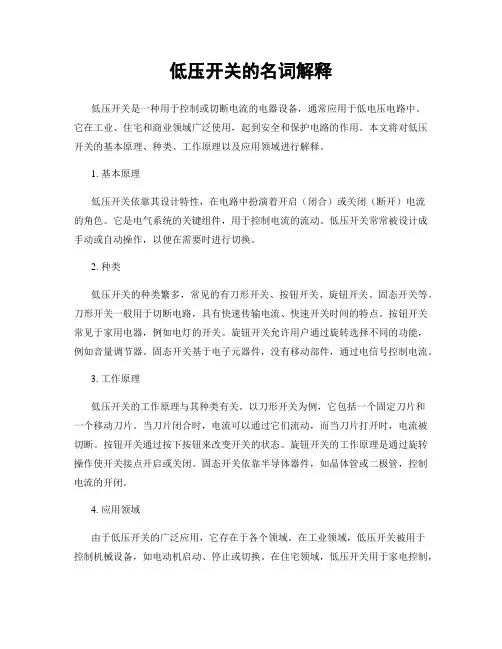

低压开关的名词解释低压开关是一种用于控制或切断电流的电器设备，通常应用于低电压电路中。

它在工业、住宅和商业领域广泛使用，起到安全和保护电路的作用。

本文将对低压开关的基本原理、种类、工作原理以及应用领域进行解释。

1. 基本原理低压开关依靠其设计特性，在电路中扮演着开启（闭合）或关闭（断开）电流的角色。

它是电气系统的关键组件，用于控制电流的流动。

低压开关常常被设计成手动或自动操作，以便在需要时进行切换。

2. 种类低压开关的种类繁多，常见的有刀形开关、按钮开关、旋钮开关、固态开关等。

刀形开关一般用于切断电路，具有快速传输电流、快速开关时间的特点。

按钮开关常见于家用电器，例如电灯的开关。

旋钮开关允许用户通过旋转选择不同的功能，例如音量调节器。

固态开关基于电子元器件，没有移动部件，通过电信号控制电流。

3. 工作原理低压开关的工作原理与其种类有关。

以刀形开关为例，它包括一个固定刀片和一个移动刀片。

当刀片闭合时，电流可以通过它们流动，而当刀片打开时，电流被切断。

按钮开关通过按下按钮来改变开关的状态。

旋钮开关的工作原理是通过旋转操作使开关接点开启或关闭。

固态开关依靠半导体器件，如晶体管或二极管，控制电流的开闭。

4. 应用领域由于低压开关的广泛应用，它存在于各个领域。

在工业领域，低压开关被用于控制机械设备，如电动机启动、停止或切换。

在住宅领域，低压开关用于家电控制，例如电灯、插座或风扇的开关。

商业场所中，低压开关用于控制空调、照明系统、安防设备等。

总结低压开关是电气系统的重要组成部分，它在控制和切断电流方面发挥着关键作用。

通过不同类型的开关，人们可以手动或自动控制电路的通断。

基于种类的差异，低压开关具有不同的工作原理。

无论是在工业、住宅还是商业环境中，低压开关都是实现电路控制的基础设备，为我们的生活和工作提供了便利和安全保护。

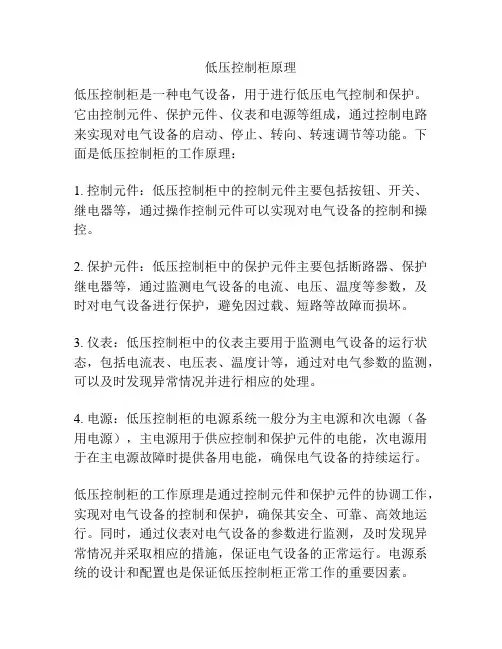

低压控制柜原理
低压控制柜是一种电气设备，用于进行低压电气控制和保护。

它由控制元件、保护元件、仪表和电源等组成，通过控制电路来实现对电气设备的启动、停止、转向、转速调节等功能。

下面是低压控制柜的工作原理：
1. 控制元件：低压控制柜中的控制元件主要包括按钮、开关、继电器等，通过操作控制元件可以实现对电气设备的控制和操控。

2. 保护元件：低压控制柜中的保护元件主要包括断路器、保护继电器等，通过监测电气设备的电流、电压、温度等参数，及时对电气设备进行保护，避免因过载、短路等故障而损坏。

3. 仪表：低压控制柜中的仪表主要用于监测电气设备的运行状态，包括电流表、电压表、温度计等，通过对电气参数的监测，可以及时发现异常情况并进行相应的处理。

4. 电源：低压控制柜的电源系统一般分为主电源和次电源（备用电源），主电源用于供应控制和保护元件的电能，次电源用于在主电源故障时提供备用电能，确保电气设备的持续运行。

低压控制柜的工作原理是通过控制元件和保护元件的协调工作，实现对电气设备的控制和保护，确保其安全、可靠、高效地运行。

同时，通过仪表对电气设备的参数进行监测，及时发现异常情况并采取相应的措施，保证电气设备的正常运行。

电源系统的设计和配置也是保证低压控制柜正常工作的重要因素。

常用低压电器及电气控制原理低压电器是指工作电压在1000伏以下的电器设备，包括了电动机、电磁阀、电热器、接触器等。

低压电器常用于家庭、商业、工业等场所，起到控制、保护和传输电能的作用。

以下是常用的低压电器及其电气控制原理的介绍。

1.电动机：电动机是将电能转化为机械能的设备，用于驱动各种机械设备。

通常通过控制电动机的输入电压和频率来实现对电动机的控制。

电动机的原理是利用电磁感应的原理，当通过电动机的绕组中通电时，绕组会产生磁场，与电磁场相互作用产生力矩，从而带动电动机转动。

2.接触器：接触器是一种用来控制大电流电路的电器设备，通常用于控制电动机的启停和正反转等操作。

接触器的原理是利用电磁铁产生吸合力，使得触点闭合或断开电路。

当通过接触器的控制回路通电时，电磁铁产生磁场，吸引触点闭合；当控制回路断电时，磁场消失，触点断开。

3.热继电器：热继电器是通过温度变化来控制电路的一种电器设备。

通常用于对电动机进行过载保护。

热继电器的原理是利用双金属片的热膨胀性质，在温度升高时使得触点断开，起到保护电动机的作用。

4.电磁阀：电磁阀是一种用来控制液体或气体流动的设备，通常通过对电磁阀的电磁线圈通电或断电来控制阀门的开启和关闭。

电磁阀的原理是利用电磁线圈产生磁场，使得阀门的阀芯移动，从而改变阀门的开闭程度。

5.空气开关：空气开关是一种用来控制空压机等设备运行的设备。

空气开关的原理是利用空气压力的变化来控制开关的闭合和断开。

当压力达到设定值时，开关闭合，电路通电；当压力低于设定值时，开关断开，电路断电，从而控制设备的启停。

6.定时器：定时器是一种用来进行时间控制的设备，常用于控制灯光、电磁锁等的开启和关闭时间。

定时器的原理是利用计时芯片和时钟电路来记录时间，当设定时间到达时，触发开关动作，控制电路的状态。

以上是常用的低压电器及其电气控制原理的介绍。

这些电器设备在各个领域都有广泛的应用，通过对它们的控制，实现对电能的有效利用和保护。

低压成套开关设备的原理及其控制技术
今天，低压成套开关设备受到了越来越多关注，在很多电力设备、现代电气技术等领域都有着广泛的应用。

本文将从低压成套开关设备的原理及其控制技术两个方面论述其特点及发展。

低压成套开关设备是一种电气设备，它通过开关和接触器，能够实现电压和电流的调节，以满足不同的要求。

低压成套开关设备的使用原理是，当一个电路的电文件发生变化时，通过控制接触器的开关状态，使电路进行跳闸，实现电流的调节。

与其他电气设备相比，低压成套开关设备具有调节精准、反应快捷、调节范围宽等特点，可以根据不同的使用环境及需求，提供合理的电气设备方案，且能够满足用电的要求。

此外，低压成套开关设备的控制技术也是一个重要的部分，它不仅要求控制技术的可靠性要高，而且还要求其操作简单易行，因此，控制系统的设计非常关键，需要考虑到许多因素，如所使用的空间、控制方式、运行环境、使用寿命等。

目前，低压成套开关设备已经在电力行业、汽车行业、照明照明行业等多个领域得到了广泛应用，其优势在于：结构紧凑、操作方便、节能环保、安全可靠等。

同时，还需要对开关设备进行检修与维护，以确保其能够按照设计要求，运行可靠，并保证设备的安全、可靠性和稳定性。

总之，低压成套开关设备的发展具有重要意义，它为我们提供了更加可靠的电气设备，起到了重要的作用，并可以在未来有更多的应
用。

随着先进技术的发展，低压成套开关设备将在不同领域得到广泛应用，从而改善电力设备的可靠性、安全性及智能化水平。

综上所述，低压成套开关设备具有调节精准、操作方便、节能环保等特点，可以满足不同的电气设备的要求，其原理及控制技术也是重要的发展方向，可以有效地提高电力设备的可靠性、安全性及智能化水平，从而发挥重要作用。

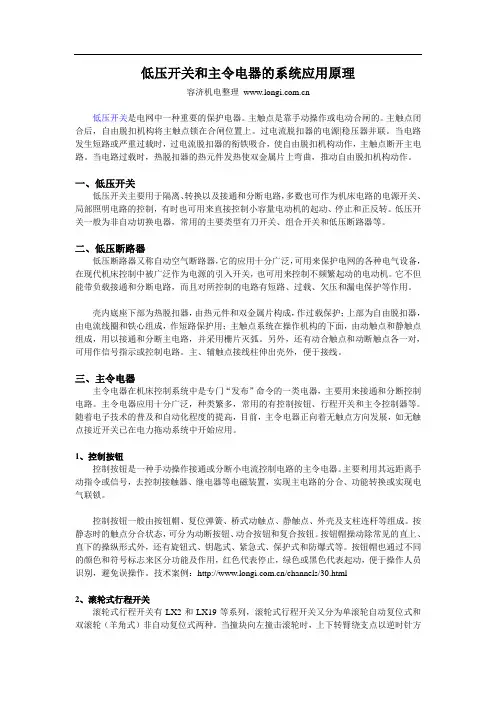

低压开关和主令电器的系统应用原理容济机电整理低压开关是电网中一种重要的保护电器。

主触点是靠手动操作或电动合闸的。

主触点闭合后，自由脱扣机构将主触点锁在合闸位置上。

过电流脱扣器的电源|稳压器并联。

当电路发生短路或严重过载时，过电流脱扣器的衔铁吸合，使自由脱扣机构动作，主触点断开主电路。

当电路过载时，热脱扣器的热元件发热使双金属片上弯曲，推动自由脱扣机构动作。

一、低压开关低压开关主要用于隔离、转换以及接通和分断电路，多数也可作为机床电路的电源开关、局部照明电路的控制，有时也可用来直接控制小容量电动机的起动、停止和正反转。

低压开关一般为非自动切换电器，常用的主要类型有刀开关、组合开关和低压断路器等。

二、低压断路器低压断路器又称自动空气断路器，它的应用十分广泛，可用来保护电网的各种电气设备，在现代机床控制中被广泛作为电源的引入开关，也可用来控制不频繁起动的电动机。

它不但能带负载接通和分断电路，而且对所控制的电路有短路、过载、欠压和漏电保护等作用。

壳内底座下部为热脱扣器，由热元件和双金属片构成，作过载保护；上部为自由脱扣器，由电流线圈和铁心组成，作短路保护用；主触点系统在操作机构的下面，由动触点和静触点组成，用以接通和分断主电路，并采用栅片灭弧。

另外，还有动合触点和动断触点各一对，可用作信号指示或控制电路。

主、辅触点接线柱伸出壳外，便于接线。

三、主令电器主令电器在机床控制系统中是专门“发布”命令的一类电器，主要用来接通和分断控制电路。

主令电器应用十分广泛，种类繁多，常用的有控制按钮、行程开关和主令控制器等。

随着电子技术的普及和自动化程度的提高，目前，主令电器正向着无触点方向发展，如无触点接近开关已在电力拖动系统中开始应用。

1、控制按钮控制按钮是一种手动操作接通或分断小电流控制电路的主令电器。

主要利用其远距离手动指令或信号，去控制接触器、继电器等电磁装置，实现主电路的分合、功能转换或实现电气联锁。

控制按钮一般由按钮帽、复位弹簧、桥式动触点、静触点、外壳及支柱连杆等组成。

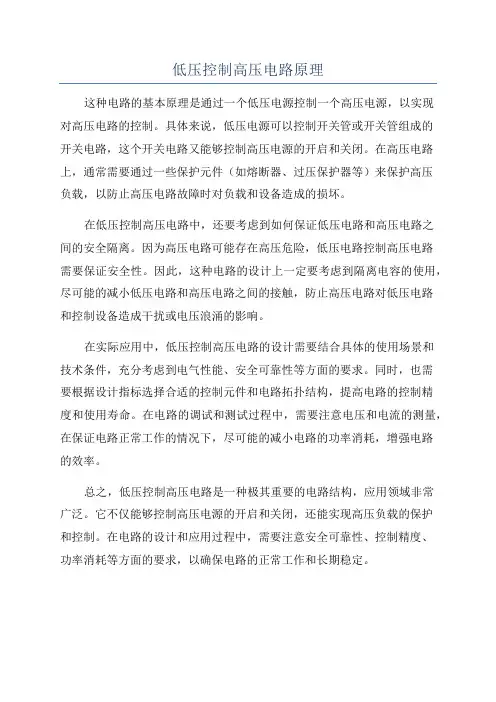

低压控制高压电路原理
这种电路的基本原理是通过一个低压电源控制一个高压电源，以实现
对高压电路的控制。

具体来说，低压电源可以控制开关管或开关管组成的
开关电路，这个开关电路又能够控制高压电源的开启和关闭。

在高压电路上，通常需要通过一些保护元件（如熔断器、过压保护器等）来保护高压
负载，以防止高压电路故障时对负载和设备造成的损坏。

在低压控制高压电路中，还要考虑到如何保证低压电路和高压电路之
间的安全隔离。

因为高压电路可能存在高压危险，低压电路控制高压电路
需要保证安全性。

因此，这种电路的设计上一定要考虑到隔离电容的使用，尽可能的减小低压电路和高压电路之间的接触，防止高压电路对低压电路
和控制设备造成干扰或电压浪涌的影响。

在实际应用中，低压控制高压电路的设计需要结合具体的使用场景和
技术条件，充分考虑到电气性能、安全可靠性等方面的要求。

同时，也需
要根据设计指标选择合适的控制元件和电路拓扑结构，提高电路的控制精
度和使用寿命。

在电路的调试和测试过程中，需要注意电压和电流的测量，在保证电路正常工作的情况下，尽可能的减小电路的功率消耗，增强电路
的效率。

总之，低压控制高压电路是一种极其重要的电路结构，应用领域非常
广泛。

它不仅能够控制高压电源的开启和关闭，还能实现高压负载的保护
和控制。

在电路的设计和应用过程中，需要注意安全可靠性、控制精度、
功率消耗等方面的要求，以确保电路的正常工作和长期稳定。

低压控制回路常用电气元件原理介绍(1)低压控制回路常用电气元件原则介绍低压控制回路通常是用来控制低电压设备的，包括照明系统、电气设备和小型机械线路等。

常用的电气元件包括：接触器、继电器、开关、按钮等。

1. 接触器接触器是控制电机和其他电气设备电路的元件。

它类似于一个开关，但可处理高电压和高电流。

它包括一系列接点、线圈和两个连接器。

在通电的情况下，接触器的线圈产生磁场使得机械触点吸引，接通电路。

断电时，线圈磁场消失，机械触点弹开，断开电路。

2. 继电器继电器是在电路中用来放大和控制电信号的设备。

通过使用一个小电流控制继电器，在其上通干簧管（或开关），输入一个大电流信号。

继电器中的电感效应将使触点产生机械力，使其可以控制大电流。

继电器在控制电流方面比接触器有更大的灵活性、更高的准确度和更长的寿命等优点。

3. 开关开关是控制电气回路的基本元件。

开关通过连接或断开电气回路来控制电路中的电流。

开关有各种形式，包括电磁式、手动式、气动式和UMS等。

在低压控制回路中，手动开关、脚踏开关和自动开关被广泛使用。

4. 按钮按钮是在电路中控制电器和机器的一个设备。

按钮通常用于按下或抬起控制回路。

它们是一种常开或常闭设备。

这意味着当按钮按下时，电气回路关闭，或当按钮松开时，电气回路开启。

5. 电源电源是控制回路中最重要的元件之一。

电源为整个系统提供电力，其功能是根据需要将低压变压器的输出电压转换为需要的电流和电压。

电源的大小和质量对于控制回路的正常运行至关重要。

综上所述，低压控制回路常用的电气元件包括接触器、继电器、开关、按钮和电源等。

它们的功能不同，被广泛应用于低电压设备中。

只有通过适当选择和使用这些设备，才能保证低压控制回路的可靠性和稳定性。

低压电气继电器控制1. 介绍低压电气继电器是一种自持继电器，广泛应用于低压控制电路中，可用于控制电机、灯光、风扇等设备。

本文将介绍低压电气继电器的特点、工作原理以及在电气控制系统中的应用。

2. 特点低压电气继电器具有以下特点：•高可靠性：低压电气继电器采用优质的材料和制造工艺，具有较高的可靠性，能够长时间稳定工作。

•低功耗：低压电气继电器在工作状态下功耗较低，能够节约能源。

•灵巧性：低压电气继电器的触点可以进行多种连接方式，具有较高的灵巧性，适用于不同的控制需求。

•简单可靠：低压电气继电器结构简单、使用方便，具有较高的可靠性，无需复杂的安装和维护。

3. 工作原理低压电气继电器的工作原理基于电磁吸合和断开的原理。

当控制电路中的电流通过继电器的线圈时，产生的磁场吸引继电器的铁芯，使触点闭合；当电流断开时，磁场消失，触点翻开。

低压电气继电器的线圈通常与低压控制电路连接，而其触点那么与被控制的设备连接。

当控制电路中的电流通过继电器的线圈时，继电器的线圈产生的磁场吸引继电器的铁芯，使触点闭合，从而使被控制的设备通电；当线路中的电流断开时，磁场消失，触点翻开，从而使被控制的设备断电。

低压电气继电器通常还配备了保护电路，以防止电流过大或过小对继电器和被控制设备造成损坏。

4. 应用低压电气继电器在电气控制系统中有广泛的应用。

以下是一些常见的应用场景：4.1 电机控制低压电气继电器可用于控制电机的启动、停止和转向。

通过控制继电器的触点闭合和断开，可以控制电机的工作状态。

4.2 照明控制低压电气继电器也可用于照明系统的控制。

通过控制继电器的触点，可以实现照明灯的开关控制、亮度调节等功能。

4.3 风扇控制低压电气继电器还可以用于风扇的控制。

通过控制继电器的触点，可以控制风扇的启动和停止，调节风扇的转速。

4.4 温度控制低压电气继电器还常用于温度控制系统中。

通过控制继电器的触点闭合和断开，可以实现温度的控制和调节。

5. 结论低压电气继电器是一种在低压控制电路中常用的设备，具有高可靠性、低功耗、灵巧性和简单可靠等特点。
