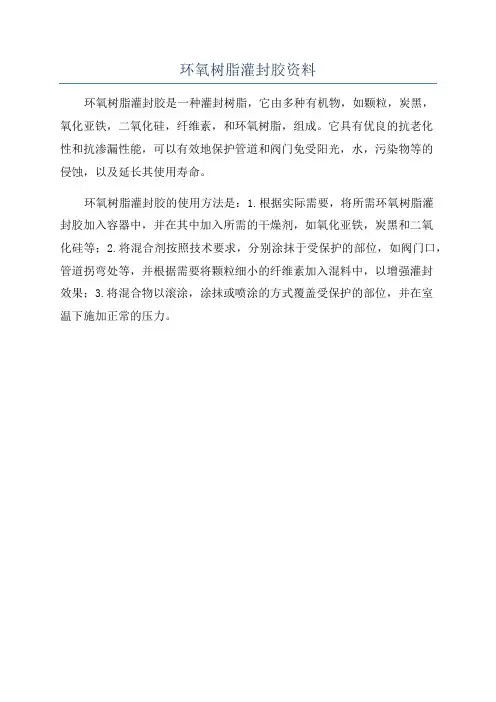

环氧树脂灌封胶资料
- 格式:docx
- 大小:24.20 KB
- 文档页数:3
环氧树脂胶水广泛应用于变压器、电容器等电子类产品,其主要起防潮防水防油防尘的功能,耐湿热和抗老化性能也很优异,凭借这些优势使其在电子灌封领域占据了相当大的优势。
主要问题有:
1、电容灌封后里面有气泡;
2、固化之后表面不光滑,有波纹;颜色暗淡,无光泽
一是调胶过程中或灌胶过程中带入了气泡
调胶过程中由于胶水的黏度大或搅拌方式不对很容易将空气带入胶液中,如果胶液黏度大的话,气泡比较难消除。胶液黏度小的话,胶水固化慢的话,气泡会慢慢的上浮到表面自动消除。要消除调教、灌胶过程中的气泡的话,可以采取抽真空、加热降低黏度、加入稀释剂降低黏度或加入消泡剂等方式来消除气泡。具体看哪种方式最适合你。
二是固化过程中产生的气泡。
固化过程中产生气泡也有几个方面的原因:固化速度过快、放热温度高、胶水固化收缩率大、胶水中溶剂、增塑剂加量过多都容易在固化过程中产生气泡。
主要分类
按其不同组成来讲主要分为两种,一种为单组份环氧灌封胶;一种为双组份环氧灌封胶。按照颜色可分为透明,黑色和乳白色等,按照混合比例,一般有1:1, 2:1, 3:1及黑色的4:1或5:1等。
单组份环氧灌封胶既应用潜伏性环氧固化剂配合成的一种中温或高温固化的一支品种,其固化条件往往需要加温才能固化,其存储条件一般在常温25度以下或冰箱5度左右保存,相比双组份灌封胶,单组份其耐温性和粘接性方面优于双组份灌封胶,但因为固化条件及保存的局限用得没有双组份那么广泛;
双组份灌封胶其主剂和固化剂分开分装及存放,用前须按特定的比例进行AB混合配比,搅拌均匀后便可进行灌封作业,为其品质更好可在灌封前对胶体进行抽真空处理,脱泡。双组份因其固化剂的不同也分为中高温固化型和常温固化型,也有特殊的其它固化方式。用途介绍
因其环氧树脂的各项性能优越,其环氧树脂灌封胶的用途也是相当广泛:广泛应用于
电子零组件如:电子变压器、负离子发生器、模块电源、高压包、水族水泵、继电器、电容、点火线圈、互感器、AC/DC模块、LED、LED模组、AC电容、(立式、卧式、盒式、薄膜)电容、灯饰、电器等各类电子元器件的绝缘灌注、防潮封填等
性能特点:
本品为环保阻燃型环氧树脂灌封AB胶,粘度低、流动性好、容易渗透进产品的间隙中,散热性好;可常温或中温固化,固化速度适中;固化后无气泡、表面平整、有光泽、硬度高;固化物耐酸碱性能好,防潮防水防尘性能佳,耐湿热和大气老化;固化物具有良好的绝缘、抗压、粘接强度高等物理特性。

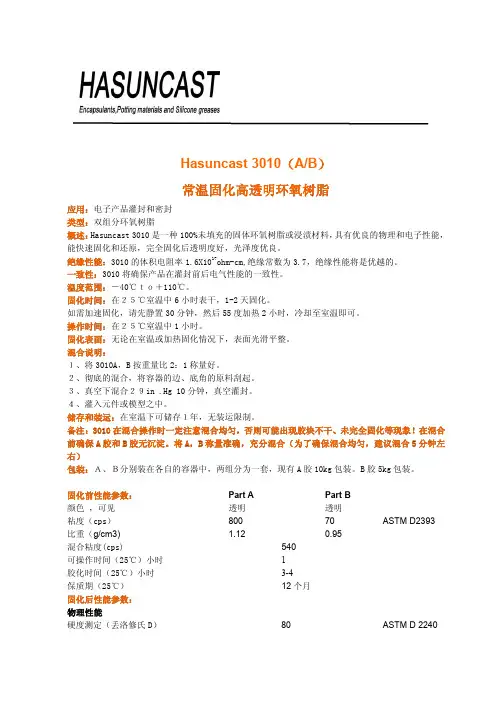

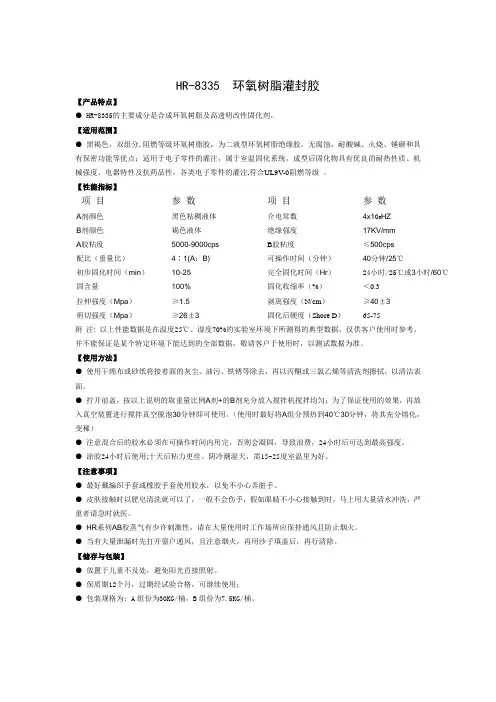

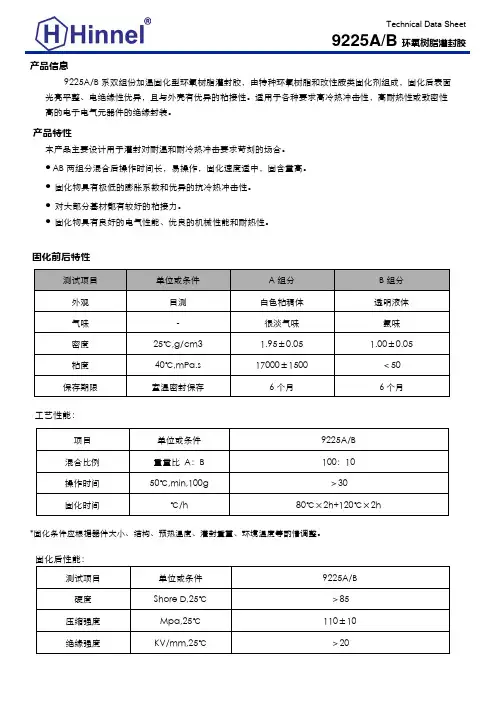

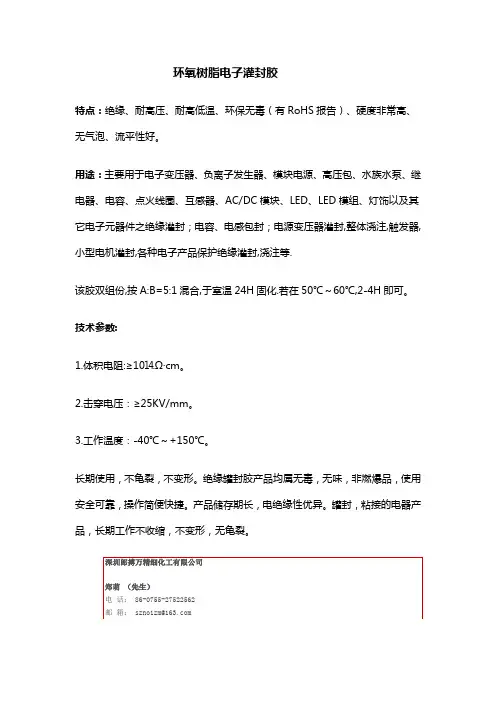

技术指标:
1.2、本应为硬胶的胶水固化后是软的,可能原因:胶水配比不正确:如未按重量比配比或偏差较大(固化剂多了或少了都会有可能有此情况)、A胶储存时间较长用前未搅拌或未搅拌均匀
1.3、有些胶水固化了,有些胶水没有固化或固化不完全,可能原因:搅拌不均匀、A 胶储存时间较长用前未搅拌或未搅拌均匀
1.4、固化后胶水表面很不平整或气泡很多,可能原因:固化太快、加温固化温度过高、接近或超过操作时间灌封点胶
1.5、固化后胶水表面有油污状,可能原因:灌胶过程有水、过于潮湿、A胶储存时间较长用前未搅拌或未搅拌均匀
1、浇灌工艺、使用方法,工装
2、单组分还是双组分
3、价格
4、供货周期
5、保存方式
6、固话温度及时间
7、灌封胶种类
