ICS备案号：YD通信基站用节能型新风空调一体机技术要求和试验方法（征求意见稿）中华人民共和国工业和信息化部 发布YD/T ××××—200×目次前言 (II)1 范围 (2)2 规范性引用文件 (2)3 定义 (2)4 分类、组成与基本参数 (3)5 技术要求 (3)6 试验方法 (6)7 检验规则 (8)8 标志、包装、运输和贮存 (9)IYD/T ××××—200×II前言××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××本标准按GB/T 1.1-2000的格式要求编写。
本标准由中国通信标准化协会提出并归口。
本标准起草单位：中国移动通信集团公司、工业和信息化部电信研究院、艾默生网络能源有限公司、中国铁通集团有限公司、南京佳力图空调机电有限公司、深圳日海通讯技术股份有限公司、北京动力源科技股份有限公司。
ICS 13.120.00中国标准文献分类号团体标准T/CCOA ×××—××××横向智能通风技术要求Technology requirements for transverse intelligent ventilation（征求意见稿）20XX-╳╳-╳╳发布 20X×-╳╳-╳╳实施中国粮油学会发布目次1 范围 (1)2 规范性引用文件 (1)3 术语和定义 (1)4 数据及通讯 (2)5 横向智能通风硬件要求 (3)6 横向智能通风软件要求 (5)7 智能通风作业控制要求 (6)8 安全要求 (7)II前言本标准按照GB/T 1.1-2009给出的规则制定。
本标准由中国粮油学会提出。
本标准负责起草单位: 国家粮食和物资储备局科学研究院。
本标准参加起草单位: 河南未来机电工程有限公司、中储粮成都储藏研究院有限公司、山东建筑大学、北京东方孚德技术发展中心、北京粮猫科技有限公司、浙江省储备粮管理有限公司、湖南粮食集团有限责任公司、福建省储备粮管理有限公司。
本标准主要起草人: 石天玉、魏雷、严晓平、李勇、兰盛斌、于素平、王远成、姜俊伊、于磊、曹阳、赵会义、苑江浩、金建德、陈渠玲、项鹏飞、郑颂。
III横向智能通风技术要求1 范围本标准规定了横向智能通风技术要求的术语和定义、横向智能系统硬件及软件、数据与通讯、智能通风作业控制、安全等方面的要求等。
本标准适用于不同储粮生态区原粮储藏过程中横向智能通风系统。
2 规范性引用文件下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件，仅所注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 26881 粮油储藏通风自动控制系统基本要求GB/T 26882.1 粮油储藏粮情测控系统第1部分：通则GB/T 26882.3 粮油储藏粮情测控系统第3部分：软件GB/T 26882.4 粮油储藏粮情测控系统第4部分:信息交换接口协议GB/T 26879 粮油储藏平房仓隔热技术规范GB/T 9813 微型计算机通用规范GB/T 4793.1 测量、控制和实验室用电气设备的安全要求LS/T 1202 储粮机械通风技术规程LS/T 1707.2 粮食信息分类与编码粮食仓储第2部分：粮情检测分类与代码JB/T 8523 防爆通风机技术条件3 术语和定义下列术语和定义适用于本文件。
中国联通湘潭分公司2006年度基站土建工程投标文件基站用智能通风机组技术要求中国移动通信有限公司2011年08月目录1.总则 (1)2.适用范围 (1)3.术语、定义和缩略语 (1)3.1.通信基站用智能通风 (1)3.2.标准空气状态 (1)3.3.额定风量 (1)3.4.通风换热量 (1)3.5.消耗功率 (2)3.6.能效比 (2)3.7.机组噪声 (2)4.设备概述 (2)4.1.概述 (2)4.2.系统主要组成部分 (2)5.技术要求 (3)5.1.智能通风机组基本参数要求 (3)5.1.1.基站内环境温度要求 (3)5.1.2.智能通风机组通风换热量、送风量及室内机机外静压要求 (3)5.1.3.保持基站内正压要求 (3)5.1.4.能效比 (3)5.2.智能通风机组分项技术要求 (3)5.2.1.可靠性要求 (3)5.2.2.工艺及安全性要求 (4)5.2.3.适应环境参数 (5)5.2.4.运行噪音 (5)5.2.5.密闭性 (5)5.2.6.电气特性 (5)5.2.7.接地 (5)5.2.8.防结露与保温 (5)5.2.9.尺寸 (5)5.3.智能通风机组风机要求 (6)5.3.1.风机要求 (6)5.3.2.风口及风口尺寸要求 (6)5.4.智能通风机组过滤器要求 (6)5.4.1.过滤器性能要求 (6)5.4.2.过滤器容尘量要求 (7)5.5.智能通风机组传感器要求 (7)5.5.1.显示界面 (8)5.5.2.通讯接口 (8)5.5.3.监控功能 (8)5.5.4.告警功能 (9)5.5.5.系统控制功能 (9)5.5.6.控制要求 (11)5.5.7.控制流程 (12)6.测试方法 (14)6.1.测试的一般要求 (14)6.2.性能检测 (14)6.2.1.风量及静压检测 (14)6.2.2.输入功率检测 (14)6.2.3.能效比（EER）计算 (15)6.2.4.运行时噪音测试 (15)6.2.5.过滤器检测 (16)6.3.功能检测 (17)6.3.1.系统本地操作检测 (17)6.3.2.系统四遥功能检测方法 (18)6.3.3.主要控制逻辑检测 (18)6.3.4.故障或告警联动检测 (18)6.3.5.系统状态判断的检测 (19)6.3.6.密码权限管理的检测 (19)6.4.防雷检测 (20)6.5.断电来电后系统自启动检测 (20)1.总则为全面规范中国移动基站节能系统和设备的选型，确保系统设计、设备质量和系统的安全、稳定、可靠运行，节能型产品在实际应用中的节能效果和项目实施效益，特制定本技术要求。
通信机房、数据中心及基站智能通风系统技术规范书福建省邮电规划设计院有限公司F u j i a n P o s t&T e l e c o m P l a n n i n g-D e s i g n i n g I n s t i t u t e C o.,L t d.2010年07月通信机房、数据中心智能及基站通风系统技术规范书1.概述本规范书适用于通信机房、数据中心及基站智能通风系统的设备选型，也可作为工程招标的依据。
本规范提出了通信机房、数据中心及基站智能通风系统的应用、性能设计和工艺技术要求，并就该系统在现网局站机房及基站的实际应用设计制定了详细的技术规范和参考标准。
本规范适用于中国电信福建分公司已建、在建和即将建设通信机房、数据中心及基站智能通风系统。
本规范未规定的技术要求，参照国家、行业和中国电信集团相关标准和规定执行。
2.技术要求2.1术语和定义本标准采用下列术语和定义。
2.1.1智能通风系统（简称新风系统）通过智能控制将外部冷空气经过净化、处理后引入机房，排除机房内部热空气的空气调节系统。
其本身不带任何制冷元件，利用室外自然冷空气实现室内风冷降温，减少局站的能耗。
2.1.2标准测算工况室内温度为（26-30℃），室内外温差为10℃，室内外相对湿度为45%（带过滤装置，并满足正常使用要求）。
注：室内温度为26-30℃是YD/T 1821-2008中规定的一、二、三类通信机房的最高温度，测试时只取其中一个温度值计算显冷量。
2.1.3额定风量在标准测试工况下，单位时间内新风系统吸入或排出机房的冷空气体积流量，单位为m3/h。
2.1.4额定功率在标准测试工况下，新风系统（包含其风机及系统外围控制器件）所消耗的总电功率，单位为W。
2.1.5噪声在标准测试工况下，距离新风系统（室内机、室外机）1m处，按A计权声压级测得的平均等效连续声级（Leq）。
2.1.6能效比标准测试工况下，单位时间内通过系统内换热的换热量，单位W。

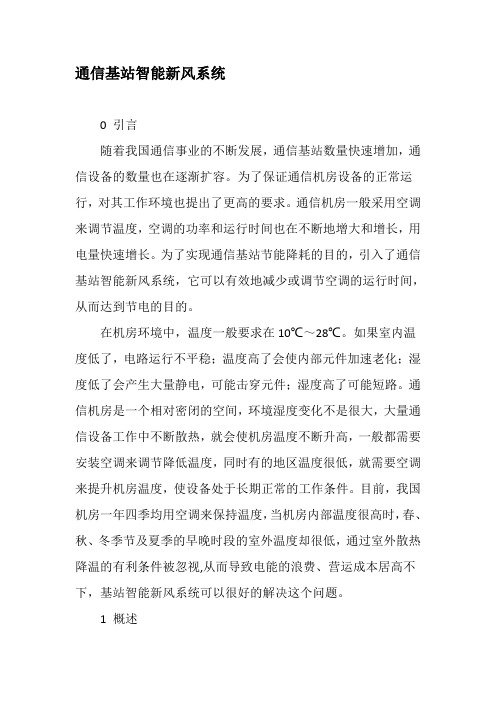

通信基站智能新风系统0 引言随着我国通信事业的不断发展，通信基站数量快速增加，通信设备的数量也在逐渐扩容。
为了保证通信机房设备的正常运行，对其工作环境也提出了更高的要求。
通信机房一般采用空调来调节温度，空调的功率和运行时间也在不断地增大和增长，用电量快速增长。
为了实现通信基站节能降耗的目的，引入了通信基站智能新风系统，它可以有效地减少或调节空调的运行时间，从而达到节电的目的。
在机房环境中，温度一般要求在10℃～28℃。
如果室内温度低了，电路运行不平稳；温度高了会使内部元件加速老化；湿度低了会产生大量静电，可能击穿元件；湿度高了可能短路。
通信机房是一个相对密闭的空间，环境湿度变化不是很大，大量通信设备工作中不断散热，就会使机房温度不断升高，一般都需要安装空调来调节降低温度，同时有的地区温度很低，就需要空调来提升机房温度，使设备处于长期正常的工作条件。
目前，我国机房一年四季均用空调来保持温度，当机房内部温度很高时，春、秋、冬季节及夏季的早晚时段的室外温度却很低，通过室外散热降温的有利条件被忽视,从而导致电能的浪费、营运成本居高不下，基站智能新风系统可以很好的解决这个问题。
1 概述基站智能新风系统是一种向通信基站提供诸如空气循环、空气过滤和冷却控温的智能新风空调机，其本身不带任何制冷元件，利用基站内部、外部环境温差，实现基站内外部冷热空气热量交换来降温，可以独立使用或者与其它主要的制冷空调装置共同组成的机房空气调节系统。
2 基本原理及工作流程机房节能新风系统，是基于外界与机房内部的温度差，通过风机引入温度低的外界空气，与机房内部设备发出的热空气进行热量置换，同时将交换后的室外热空气排出。
交换中使机房室内空气温度降低，致使整个机房温度下降，从而减少空调的运行时间，达到节能目的。
在这个过程中，室内空气通过空气滤芯进入机房内部，不会影响机房内部洁净度。
首先机房设定在某一温度段运行，通过环境监测传感器的检测，当室内温度超过温度门限，外界温度不满足条件时，系统可以控制空调进行制冷，当外界环境温度很低，满足室内外温度差设定值时，智能新风系统控制风机启动运行，外部冷空气及机房热空气在机房内部混合后，室内温度下降，直至机房温度达到设定要求时，风机停止运行，从而达到节能的最佳效果。
2013年中国联通湖南节能技改工程（智能新风系统）设备投标规范书第一部分技术规范书一、概述1.本部分为中国联通湖南省分公司基站用智能新风节能系统招标文件的技术规范。
本次采购的基站智能新风系统额定送风量要求为2000m3/h，要求额定送风量偏差≤±10%。
2.投标方必须对本规范书的每一款作出明确答复，应答方式为“优于”、“满足”、“部分满足”、“不满足”，并给出详细的技术数据和指标且提供有效依据。
否则视为无效应答。
3.投标方参加投标的设备应充分考虑基站的实际环境情况。
4.本文件的解释权属于招标方。
二、主要技术要求以下规定了本工程所采购的基站智能新风系统的技术要求。
投标方必须对以下要求点对点应答，所提出的任何替代指标应不低于本技术规范书的要求。
1.规范性引用文件YD/T1969-2009 通信局（站）用智能新风节能系统GB 10080-2001 空调用通风机安全要求GB 10891-89 空气处理机组安全要求YD/T 282-2000 通信设备可靠性通用试验方法YD/T 1173 通信电源用阻燃耐火软电缆YD/T 1363.3-2005 通信局（站）电源、空调及环境集中监控管理系统第3部分：前端智能设备协议YD/T 1429-2005 通信局站防雷系统的技术要求和检测方法YD/T 1821-2008 通信中心机房环境条件要求YD/T 1969-2009 通信局站用智能新风节能系统YD 5098-2005 通信局站防雷与接地工程设计规范2. 系统组成新风系统主要由进风装置、过滤装置、排风装置、控制器、环境监测传感器和其它安装附件组成。
3. 技术要求3.1环境条件3.1.1适用环境条件新风系统在下列环境条件下应能正常工作：室内环境温度：5℃～45℃；室外环境温度：-30℃～45℃；相对湿度：≤90%；海拔高度：＜2000m，超过2000m需降额使用或与用户协商。
3.1.2电源本次采购的智能新风系统要求按直流-48V和交流220V两种供电方式报价。
中国xx通信基站节能系统技术规范第一部分智能通风节能系统（试行V1.0）中国xx有限公司目录1、总则 (3)1．1编制目的 (3)1．2适用范围 (3)1．3引用标准 (3)2.系统概述 (4)2.1概述 (4)2.2主要技术原理 (4)2．3系统建设要求 (6)3．技术要求 (7)3．1系统及设备总体技术要求 (7)3.2系统设备功能和技术要求 (7)3．3系统设备的器件技术要求 (9)3．4系统监控功能技术要求 (9)3．5系统主要技术性能参数 (9)4．基站节能系统的应用评估 (11)4．1节能效果分析模型 (11)4．2适用性评估与建议 (14)4．3投资效益分析模型 (15)5．节能系统的工程施工技术要求 (16)5．1工程施工总体要求 (16)5．2节能系统工程的勘查和设计 (16)5．3节能系统设备的安装施工 (17)5．4节能系统与基站监控系统的连接 (18)6．基站节能系统调试和验收技术要求 (21)6．1节能系统的主要运行参数设置要求 (21)6．2节能系统的总体验收要求 (22)6．3基站节能系统的初验 (22)6．4基站节能系统终验 (24)中国xx通信基站节能系统技术规范第一部分智能通风节能系统（试行V1.0）1、总则1．1编制目的为全面规范中国xx基站节能系统和设备的选型、设计和安装施工、验收，确保系统设计、工程质量和系统的安全、稳定、可靠运行，有效提升系统在实际应用中的节能效果和项目实施效益，特制定本规范。
本规范同时也作为中国xx 基站节能设备的设计、生产技术要求和工程随工、验收标准。
1．2适用范围本规范提出了基站节能系统设备的工程、性能设计和工艺技术要求，并就该系统在现网基站的实际应用设计、与现网干接点基站监控系统的互连、工程施工与系统调试验收、系统应用及其实施效能评估等项目，制定了详细的技术规范和参考标准。
本规范适用于中国xx通信有限公司及其下属省公司的已建、在建和即将建设的基站节能系统、设备和工程。
浅析智能通风系统在通信基站的节能效果杨迁1，韩利平1，冯琛琛2(1 中国移动通信集团设计院有限公司陕西分公司，西安 710077；2 中联西北工程设计研究院有限公司，西安 710082)摘 要 通过实测数据探讨了智能通风系统在陕西省通信基站的节能效果。
结果表明：全省应用智能通风系统的基站单位面积的空调年节电量为60～100 kW·h/m 2，节电率为10%～25%，能够实现较好的节能效果；同时，室外气温越低、低温的时间越长，智能通风系统的节能效果越显著，采用智能通风系统后，关中及陕南地区基站的空调制冷运行时间可缩短13%～20%，而陕北地区空调制冷运行时间可缩短20%～24%。
最后，分别针对陕北、关中、陕南地区不同的气候特点，从适用条件及管理方式的角度给出了合理建议。
关键词 通信基站；空调节能；智能通风系统；热工分区中图分类号 TN915 文献标识码 A 文章编号 1008-5599（2015）11-0083-05收稿日期：2015-01-281 背景通信基站是通信网络的基础，其内的通信设备7×24 h 不间断运行，具有设备发热量大、集中且随不同时段波动的特点。
根据某运营商发布的通信电源、空调维护管理规定：基站机房环境温度应控制在10℃～35℃，相对湿度应控制在15%～95%。
为了满足此规定，通信基站基本配置5P 或3P 的舒适性空调，且一年四季大部分为制冷模式。
据统计，该运营商通信基站耗电量占通信系统总耗电量的76%，其中基站空调耗电量占基站总耗电量的15%～31.5%，由此可见，降低基站空调能耗可以有效减少基站耗电量。
2 基站空调常用节能措施针对基站空调，目前已有相关理论研究以及实际措施能够实现良好的节能效果。
常采用的节能措施主要从如下几个方面实现空调节能。
（1）通过智能通风或热管换热系统直接或间接利用自然冷源，缩短基站空调的制冷运行时长。
结合不同气候分区的气象参数，基站采用分体空调配合智能通风或热管换热系统，能够实现较好的节能效果。
中国联通2014年基站用新风设备测试技术要求中国联合网络通信有限公司2014年6月目次第一节总体要求 (1)第二节智能新风系统主要组成 (1)第三节环境要求 (1)第四节基本参数 (1)第五节系统可靠性 (2)第六节系统安全要求 (2)第七节系统密闭性 (2)第八节系统保护与告警 (3)第九节系统噪声（声压级） (3)第十节结构与外观 (4)第十一节基本控制功能 (4)第十二节存贮、查询和显示功能 (6)第十三节控制与检测 (6)第十四节遥测、遥信及遥控 (7)第十五节风机要求 (7)第十六节过滤器要求 (7)第十七节传感器 (9)第一节总体要求以下规定了本次测试的智能新风系统的技术要求。
参测方所提出的任何替代指标应不劣于本技术要求。
第二节智能新风系统主要组成智能新风系统主要包括进风风机、排风风机、过滤装置、控制器及温湿度检测装置、防雨罩等组成。
第三节环境要求3.1 环境系统在下列环境条件下应能正常工作：——室内环境温度：5℃～40℃；——室外环境温度：-30℃～45℃；——相对湿度：≤90%；——海拔高度：＜1500m，超过1500m需降额使用或与用户协商。
3.2 工作电源AC：220V±20%或380V±20%，50±2Hz。
DC：-40V～-57V。
第四节基本参数4.1 智能新风系统基本参数参考表1。
表1 基本参数表注：须配置专用的排风机，排风风量为进风风量的70∽80%。
4.2 风量实测风量应不低于额定风量的95%。
第五节系统可靠性系统硬件设备应具有高可靠性，整个系统的平均故障间隔时间（MTBF）不低于20,000h，使用寿命不小于10年。
第六节系统安全要求6.1 系统的安全要求应符合GB 10080-2001及GB10891-89 的相关规定。
6.2设备外壳应具备足够的强度，钢板厚度应不小于1.2mm，机架钢板厚度应不小于2.0mm，水平方向负重机架钢板厚度应不小于2.5mm，并经相应的防腐、防锈处理。
中国联通湘潭分公司2006年度基站土建工程投标文件基站用智能通风机组技术要求中国移动通信有限公司2011年08月目录1.................................................................. 总则12............................................................... 适用范围13...................................................... 术语、定义和缩略语13.1.................................................. 通信基站用智能通风13.2....................................................... 标准空气状态13.3........................................................... 额定风量13.4......................................................... 通风换热量13.5........................................................... 消耗功率23.6............................................................. 能效比23.7........................................................... 机组噪声24............................................................... 设备概述24.1.............................................................. 概述24.2................................................... 系统主要组成部分25............................................................... 技术要求35.1............................................ 智能通风机组基本参数要求35.1.1. ............................................. 基站内环境温度要求35.1.2. ................ 智能通风机组通风换热量、送风量及室内机机外静压要求35.1.3. ............................................. 保持基站内正压要求35.1.4. ........................................................ 能效比35.2............................................ 智能通风机组分项技术要求35.2.1. .................................................... 可靠性要求35.2.1.1.智能通风机组应有较高的可靠性，整个系统的平均故障间隔时间（MTBF）不低于20,000小时；平均故障修复时间（MTTR）应小于3小时；设计使用寿命不小于10年。
. 35.2.1.2.智能通风机组应具有较高的运行稳定性和较低的维护成本，应能适应基站供电环境和无人值守运行状态，过滤装置维护周期应不少于1个月。
(4)5.2.2. .............................................. 工艺及安全性要求45.2.2.1.智能通风机组的室内、外机外壳应具备足够的强度，室外部分宜采用高强度钢材并经相应的防腐、防锈处理。
(4)5.2.2.2. ................... 产品的外观光洁、色泽均匀，无明显的划痕、毛刺；45.2.2.3.所有组件的装配应牢固可靠，丝印和标贴应清晰、端正，无歪斜和错位现象；45.2.2.4. . 外观颜色无明显变色，无油漆剥落、起皮，结构件无松动、塑料件无破损；45.2.2.5.机组的结构和外壳应采取良好的防触电保护措施，除工作和使用时必须的洞孔外，均不应随意开孔，以保证使用者不与带电部件发生意外接触； (4)5.2.2.6.智能通风机组应有较好的防水要求，外设防雨罩等隔离装置，避免因使用智能通风机组进水，对基站内无线、传输、电源等设备造成影响。
(4)5.2.2.7.设备所采用的所有线缆应符合YD/T1173Z中有关阻燃的要求，采用的交流接触器等控制执行部件应通过国家3C认证； (4)5.2.2.8.智能通风机组的总体结构应充分考虑安装、维护和扩充或调整的灵活性，其安装固定方式应具有防震和抗震能力，设备在常规的运输、储存和安装后，应不产生破损、变形。
45.2.2.9. ................... 智能通风机组应具有防撬、防外力破坏等防盗措施。
55.2.3. .................................................. 适应环境参数55.2.4. ...................................................... 运行噪音55.2.5. ........................................................ 密闭性55.2.5.1. ................... 智能通风机组应具备隔离装置，防止动物等的入侵。
55.2.5.2.智能通风进风装置及排风装置上应设电动风阀，当智能通风机组停止工作时，应关闭风阀，保证室内外空气隔离。
进、排风风阀的漏风率应不大于3%。
(5)5.2.6. ...................................................... 电气特性55.2.7. ......................................................... 接地55.2.8. .................................................. 防结露与保温55.2.8.1. .......... 智能通风机组内部不允许结露，出风口处不允许有凝结水带出。
55.2.8.2.智能通风机组的进排风风阀、风管等设备应做防结露保温处理，保温材料及其粘结剂应采用不燃材料或难燃材料。
(5)5.2.9. ......................................................... 尺寸6额定送风量(M3/H) (6)1200 (6)1700 (6)3000 (6)外形尺寸建议值 (6)（长X宽X高）MM (6)600X400X800 (6)700X400X1000 (6)800X400X1200 (6)5.3................................................ 智能通风机组风机要求65.3.1. ...................................................... 风机要求65.3.1.1. . 应采用高效率、低噪声、性能稳定可靠的风机，送风单元宜选用离心风机。
65.3.1.2. .............................. 风机正常连续运转时间应大于20000H。
65.3.1.3.风机安全要求应符合GB10080-2001的规定，安装的各紧固件应有防松措施，风机固定点应有减震措施。
风机应有可靠的接地，电机外壳至接地点电阻不大于0.1Ω。
(6)5.3.2. ............................................. 风口及风口尺寸要求65.3.2.1.智能通风机组进风单元室内送风方向应可调节，以适应基站使用需要，便于改善室内气流组织。
(6)5.3.2.2.智能通风机组在墙壁所开设的风口应满足进风及噪声要求，还应兼顾防盗性要求。
当采用圆形风口时，单个风口直径应≤0.25M；当采用矩形风口时，单个风口短边应≤0.25M。
65.4.............................................. 智能通风机组过滤器要求75.4.1. ................................................ 过滤器性能要求75.4.2. .............................................. 过滤器容尘量要求75.5.............................................. 智能通风机组传感器要求75.5.1. ...................................................... 显示界面85.5.1.1.智能通风机组应采用微处理控制器，具备数字、中文操作菜单和界面，系统可选择手动、自动运行模式。
(8)5.5.1.2.系统面板应能以数值、文字和灯光信号等方式显示基站室内、外温度，室内湿度，系统风机运行状况，系统风阀运行状况，系统运行模式和告警信息等； (8)5.5.1.3.智能通风机组应具备对室内、外温湿度范围，运行模式、告警参数等设置、查询功能，并提供方便的现场面板设置工具； (8)5.5.1.4. ................ 智能通风机组的各设定值和控制逻辑条件应有明确定义；85.5.1.5. . 对智能通风机组参数设置、查询应有不同的操作权限，且有密码对应管理。
85.5.2. ...................................................... 通讯接口85.5.3. ...................................................... 监控功能85.5.4. ...................................................... 告警功能95.5.4.1.智能通风机组产生告警时，应有明显的信号指示，及时向动环监控系统上传告警信息，并可通过显示界面查询告警内容。
