2013年中国联通节能技改工程〔智能新风系统〕设备投标规书第一局部技术规书一、概述1.本局部为中国联通省分公司基站用智能新风节能系统招标文件的技术规。
本次采购的基站智能新风系统额定送风量要求为2000m3/h，要求额定送风量偏差≤±10%。
2.投标方必须对本规书的每一款作出明确答复，应答方式为“优于〞、“满足〞、“局部满足〞、“不满足〞，并给出详细的技术数据和指标且提供有效依据。
否如此视为无效应答。
3.投标方参加投标的设备应充分考虑基站的实际环境情况。
4.本文件的解释权属于招标方。
二、主要技术要求以下规定了本工程所采购的基站智能新风系统的技术要求。
投标方必须对以下要求点对点应答，所提出的任何替代指标应不低于本技术规书的要求。
YD/T1969-2009 通信局〔站〕用智能新风节能系统GB 10080-2001 空调用通风机安全要求GB 10891-89 空气处理机组安全要求YD/T 282-2000 通信设备可靠性通用试验方法YD/T 1173 通信电源用阻燃耐火软电缆YD/T 1363.3-2005 通信局〔站〕电源、空调与环境集中监控管理系统第3局部：前端智能设备协议YD/T 1429-2005 通信局站防雷系统的技术要求和检测方法YD/T 1821-2008 通信中心机房环境条件要求YD/T 1969-2009 通信局站用智能新风节能系统YD 5098-2005 通信局站防雷与接地工程设计规2. 系统组成新风系统主要由进风装置、过滤装置、排风装置、控制器、环境监测传感器和其它安装附件组成。
3. 技术要求新风系统在如下环境条件下应能正常工作：室环境温度：5℃～45℃；室外环境温度：-30℃～45℃；相对湿度：≤90%；海拔高度：＜2000m，超过2000m需降额使用或与用户协商。
本次采购的智能新风系统要求按直流-48V和交流220V两种供电方式报价。
采用直流供电方式，系统设备应能在DC：-40V～-57V供电围正常运行。

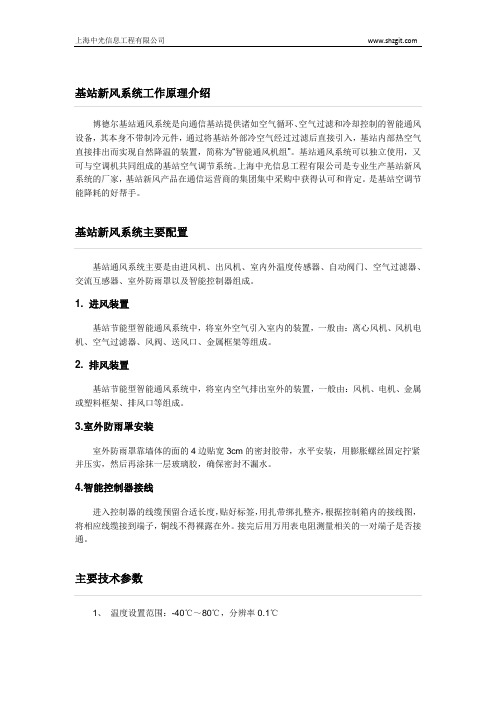

基站新风系统工作原理介绍博德尔基站通风系统是向通信基站提供诸如空气循环、空气过滤和冷却控制的智能通风设备，其本身不带制冷元件，通过将基站外部冷空气经过过滤后直接引入，基站内部热空气直接排出而实现自然降温的装置，简称为“智能通风机组”。
基站通风系统可以独立使用，又可与空调机共同组成的基站空气调节系统。
上海中光信息工程有限公司是专业生产基站新风系统的厂家，基站新风产品在通信运营商的集团集中采购中获得认可和肯定。
是基站空调节能降耗的好帮手。
基站新风系统主要配置基站通风系统主要是由进风机、出风机、室内外温度传感器、自动阀门、空气过滤器、交流互感器、室外防雨罩以及智能控制器组成。
1. 进风装置基站节能型智能通风系统中，将室外空气引入室内的装置，一般由：离心风机、风机电机、空气过滤器、风阀、送风口、金属框架等组成。
2. 排风装置基站节能型智能通风系统中，将室内空气排出室外的装置，一般由：风机、电机、金属或塑料框架、排风口等组成。
3.室外防雨罩安装室外防雨罩靠墙体的面的4边贴宽3cm的密封胶带，水平安装，用膨胀螺丝固定拧紧并压实，然后再涂抹一层玻璃胶，确保密封不漏水。
4.智能控制器接线进入控制器的线缆预留合适长度，贴好标签，用扎带绑扎整齐，根据控制箱内的接线图，将相应线缆接到端子，铜线不得裸露在外。
接完后用万用表电阻测量相关的一对端子是否接通。
主要技术参数1、温度设置范围：-40℃～80℃，分辨率0.1℃2、湿度设置范围：10%～100%3、通风量：≥3000立方米/小时4、噪音标准：进风≤60 dB(A)、出风≤50dB(A)5、工作电压：控制主机DC-48V，风机AC220V6、额定工况下能耗：控制主机≤5W，风机（套）≤240W7、工作温度：-10°C～60°C8、相对湿度：≤90%（25°C）9、MTBF：≥2万小时基站新风系统常见故障分析与处理1.故障描述：风机运行状态不能正常反映可能原因：1、互感器没有套装在风机电源线的相线上,或缠绕匝数不够（5圈）。
基站新风系统产品说明书以及安装手册V1.0安全注意在仔细阅读本说明书并能正确使用前,请不要安装,操作,维护或检查主控箱，在熟悉机器的知识,安全信息以及全部有关注意事项以后使用。
1）防止触电●不正确的接线,将导致重大损坏及人身安全事故。
●不正确的操作造成的危险情况,将导致一般或轻微的伤害或造成物体的硬件损坏。
●系统通电运行时，请勿拆接主机箱的电线，以免造成触电危险！2）防止火灾●主机箱请勿装在可燃或易燃物体上。
●主机箱在发生故障时，请立即切断主机箱电源，若持续大电流会导致火灾3）防止损坏●接线板上端子的电压只能是说明书上规定的电压。
●确定接线端子的正负连接正确，以防爆裂，损坏等等。
●DC48V与AC220切勿接错，以防发生重大损坏。
4）其它注意●当搬运产品时,注意经拿轻放●安装前看主机内连接线是否有松动或脱落，若有则拔下插紧。
●确认安装位置和物体能经得起主控箱和风机的重量●防止螺丝、电缆碎片或其它导电物体或油类等可燃性物体进入主控箱。
目录一、产品特点 (4)二、主要性能参数 (4)三、接口板接线 (4)四、系统参数设置 (5)五、面板操作 (6)六．系统设备清单 (9)七、系统安装说明 (10)一、产品特点1）三遥功能遥测：基站内、外部温度、湿度。
LCD中文显示。
遥信：基站内高温、市电停电、风机、空调运行状态以及故障状态。
遥控：通过RS485智能通讯接口实现风机和空调的开关（注：实际使用时系统自动运行，依据节能控制逻辑条件自行控制风机、空调的开关）。
2）可接入六路开关量，具有报警功能。
二、主要性能参数工作温度：室内5-40℃，室外为-10～45℃。
机房内环境控制范围：温度10～30℃，湿度15％～85％。
室外运行温度设定范围：-10℃～+45℃室外运行湿度设定范围：15％～90％三、接口板接线主控箱是该节能换气的“心脏”，大部分线已经连接好，用户只需接入工作电压，风机，空调，传感器即可。
3）两路开关量输入（YW,GND）为开关报警量1（SJ,GND）为开关报警量24）两路温湿感输入（TEM0，5V）为室外温感接线端（两线不分正负）（TEM1，5V）为室内温感接线端（两线不分正负）(HUM0蓝线，5V红线，GND黑线）为室外湿感接线端(HUM1蓝线，5V红线，GND黑线）为室内湿感接线端5）输入电压：AC220V( N/L)为AC220V 输入端.6）交流风机输出（FJ0+，N）为进风机接线端（FJ1+ ，F2N）为出风机接线端7）空调输出（KT1 ,KT2）为空调面板轻触开关接线端8）485输出（A．B）485接到计算机本地配置整体接线图如下所图:四、系统参数设置1）系统参数表2）开启风机的条件：a.当前的实时室外温度大于室外温度低限且小于室外温度高限；b.同时，当前的实时室内温度高于室内温度低限；c.同时，当前的实时室外湿度低于室外湿度高限；d.同时，当前的实时室外灰尘度低于室外尘限；e.室外温度小于室内温度；五个条件同时满足，延时N分钟后才能开启风机，延时期间不进行新的逻辑判断，以免闭循环或连续开关风机。
通信基站智能新风系统0 引言随着我国通信事业的不断发展，通信基站数量快速增加，通信设备的数量也在逐渐扩容。
为了保证通信机房设备的正常运行，对其工作环境也提出了更高的要求。
通信机房一般采用空调来调节温度，空调的功率和运行时间也在不断地增大和增长，用电量快速增长。
为了实现通信基站节能降耗的目的，引入了通信基站智能新风系统，它可以有效地减少或调节空调的运行时间，从而达到节电的目的。
在机房环境中，温度一般要求在10℃～28℃。
如果室内温度低了，电路运行不平稳；温度高了会使内部元件加速老化；湿度低了会产生大量静电，可能击穿元件；湿度高了可能短路。
通信机房是一个相对密闭的空间，环境湿度变化不是很大，大量通信设备工作中不断散热，就会使机房温度不断升高，一般都需要安装空调来调节降低温度，同时有的地区温度很低，就需要空调来提升机房温度，使设备处于长期正常的工作条件。
目前，我国机房一年四季均用空调来保持温度，当机房内部温度很高时，春、秋、冬季节及夏季的早晚时段的室外温度却很低，通过室外散热降温的有利条件被忽视,从而导致电能的浪费、营运成本居高不下，基站智能新风系统可以很好的解决这个问题。
1 概述基站智能新风系统是一种向通信基站提供诸如空气循环、空气过滤和冷却控温的智能新风空调机，其本身不带任何制冷元件，利用基站内部、外部环境温差，实现基站内外部冷热空气热量交换来降温，可以独立使用或者与其它主要的制冷空调装置共同组成的机房空气调节系统。
2 基本原理及工作流程机房节能新风系统，是基于外界与机房内部的温度差，通过风机引入温度低的外界空气，与机房内部设备发出的热空气进行热量置换，同时将交换后的室外热空气排出。
交换中使机房室内空气温度降低，致使整个机房温度下降，从而减少空调的运行时间，达到节能目的。
在这个过程中，室内空气通过空气滤芯进入机房内部，不会影响机房内部洁净度。
首先机房设定在某一温度段运行，通过环境监测传感器的检测，当室内温度超过温度门限，外界温度不满足条件时，系统可以控制空调进行制冷，当外界环境温度很低，满足室内外温度差设定值时，智能新风系统控制风机启动运行，外部冷空气及机房热空气在机房内部混合后，室内温度下降，直至机房温度达到设定要求时，风机停止运行，从而达到节能的最佳效果。
运维费管理细则一、引言随着信息技术的不断发展，企业对于运维费用的管理变得尤为重要。
为了合理控制和管理运维费用，确保企业运维工作的正常运行，制定本运维费管理细则。
二、运维费管理的目标1.合理控制运维费用，降低企业运维成本。
2.确保企业运维工作的正常进行，保障系统的稳定性和安全性。
3.提高运维工作的效率和质量，为企业创造更大价值。
三、运维费的定义和范围1. 运维费是指企业为了维护和管理信息系统所需的费用，包括硬件设备维护费、软件维护费、人员培训费、外包费用等。
2. 运维费管理范围包括运维费用的预算、核算、审批、支付和监控等环节。
四、运维费管理的原则1. 合理性原则：运维费用应合理、科学、可控。
2. 透明性原则：运维费用应公开透明，经过审核和审批程序。
3. 节约性原则：运维费用应尽量减少浪费和冗余。
4. 管理性原则：运维费用应有专人负责管理和监控。
五、运维费管理的具体措施1. 预算控制：a. 制定运维费用预算计划，明确各项费用的预算额度；b. 根据业务需求和系统规模，合理安排运维费用的使用；c. 定期评估和调整运维费用预算，确保预算的合理性和科学性。
2. 费用核算：a. 建立完善的运维费用核算体系，将费用分解到具体项目和成本中心；b. 定期清点和总结运维费用，核对费用的准确性和合规性。
3. 审批程序：a. 设立专门的运维费用审批流程，按照权限层级进行审批；b. 运维费用的审批应满足合规性、合理性和经济效益性的要求。
4. 支付管理：a. 建立运维费用支付账户，确保支付的及时性和准确性；b. 明确支付的方式和流程，确保资金的安全性和可追溯性。
5. 监控措施：a. 设立运维费用的监控机制，定期对费用进行检查和监控；b. 探索使用费用管理软件，实现对运维费用的实时监控和分析。
六、运维费管理的评估与改进1. 定期评估运维费用管理的效果和成果，进行定量和定性分析；2. 收集管理中的问题和建议，及时进行改进和调整；3. 加强对运维费用管理的培训和宣传，提高管理人员的质量和能力。
基站智能新风系统（TLKS-SPC）
一、概述
本系统的主体部分是由主控制箱和新风执行系统、网管中心三部分构成。
此系统是根据通信基站、机房室内外的环境条件温差引入室外清洁的冷空气对通信基站、机房内进行自然降温，同时排出基站、机房内的热空气，从而达到在常年大多数条件下替代空调制冷的效果，避免了空调长时间的运行所造成的电能浪费，有效降低通信机房空调的运行时间，达到降低通信机房电能消耗的目的。
基站/机房节能智能新风系统适合于无人职守的通信基站、机房和设备中心，不仅具有节能通风的功能，而且具备强大的中心网管能力，面板LCD汉字实时显示系统的工作状态及运行数据，具备6路开关报警输入量，可接入烟感、红外、门磁、水浸等开关输入量。
本系统有着系统完善、性能可靠、安装简单、操作方便等优点，是目前通信运营商最佳的综合型基站/机房节能管理系统。
二、基站智能新风系统的原理
基站智能新风系统充分利用基站、机房室内外的环境条件温差，引入室外清洁的冷空气对通信基站、机房内进行自然降温，同时排出基站、机房内的热空气，依靠大量的空气流通，有效地将机房内的热量迅速向外迁移，实现室内散热。
通过减少空调的使用时间，从而大幅度降低电能消耗和营运成本、延长空调使用寿命。
三、基站智能新风系统的主要功能
1、系统采用微处理控制器，具备中文操作界面，系统可选用手动/自动运行模式。
2、实时监测室内室外温度、湿度。
当室外温度低于某个设定值，控制器开启新风机引入室外新风，关闭机房空调达到节能效果。
在确保机房环境的前提下，依据室内外温湿度，控制风机、空调的切换运行。
当室内外温差达到某个设定值且室内温度高于某设定值，同时室外湿度满足要求时，控制器开启新风机引入室外新风。
3、延时启动功能。
系统具备有效防止风机与空调频繁切换的功能，新风系统与空调切换设置有延时功能，延时时间可调。
4、系统具有来电启动功能。
5、系统具备与空调联动的功能：智能新风与局站原有空调联动，智能新风优先启动，以保证最大的节能；在智能新风不满足室内热负荷条件下，发出信号启动空调；当智能新风满足室内热负荷要求时，应发出信号并停止空调运行。
我司新风系统与空调联动的方式有两种，对于智能空调，采取空点电源的方式，对于非智能空调，采取控制空调面板轻触开关的方式。
6、进风量大于排风，进、排风量的控制保证室内正压。
7、显示与查询功。
系统具备LCD显示屏中文汉字显示功能，操作清新简便，并可进行参数设置。
可设置的参数有：风机启动温度，风机关闭温度，空调1启动温度，空调2启动温度，风机启动温差，风机关闭温差等等。
在显示面板上能进行设定查询记录等操作，断电后能保存设定值和记录的信息。
系统可存储、查询室内外温湿度，进风装置、排风装置与空调等历史运行状态，系统风机空调累积运行时间以及相关告警信息。
显示与查询功能可设置密码加密。
8、控制与显示。
系统中温度显示精度为±0.1度，控制精度为±1度；湿度显示精度为±1RH，控制精度为±5RH，控制可靠，告警准确。
9、三遥功能
通信接口选用RS-485智能接口，接口通信协议符合YDT1363.3-2005中B.13要求。
远程实时读取和设置系统运行状况、告警信息、操作信息、运行时间以及机房环境、空调运行状态、供电状态等信息。
具体包括：
遥测：室外温度、室内温度等；
遥信：新风系统进排风风机的运行状态，新风系统的工作状态，正常/故障状态；遥控：开／关机控制，远程设置系统运行控制参数等；
10、噪音小。
我司新风系统风机选用国内品牌公司风机，进风装置噪音小于64db，排风装置噪音小于60db。
11、节能效果显著：节能30%-60%，经济效益显著。
12、防尘效果好：利用三级防尘，防尘效果好。
第一级用于阻挡昆虫；第二级为中高效过滤器，用于满足机房环境要求。
第三级为百叶窗进风口。
过滤器为抽屉式抽插设计，易拆卸，可清洗并重复使用。
在灰尘较大以及沙尘暴严重的城市，可选用安装灰尘传感器，一经探测到灰尘严重，系统自动关闭风机引风。
13、防盗：我司新风系统开孔直径为200mm，安全防盗。
我司新风系统进风与排风装置有防虫、防水、防盗功能，无逆流。
14、具有故障告警功能：故障包括传感器故障和风机、空调等外接设备的故障。
系统可接4路传感器。
产生告警时可通过显示界面查询告警内容。
15、具有超低温，超高温告警功能：控制板中存储的数据能自动上传到后台数据库，可通过TCP/IP协议传送数据。
16、保温处理。
系统停止工作时，室内外空气隔离，进风装置及排风装置安装后开孔处设有风阀，并做了保温处理。
17、能对被控制部分进行回路检测；
四、基站智能新风系统的主要技术参数。
