变电站主要电气设备

变电站主要电气设备的选择摘要：为贯彻落实国家建设服务好、管理好、形象好的电网企业中长期战略，运用先进的计算机技术，通信技术，建立一个覆盖城乡的智能、高效、可靠的绿色电网。

结合本人变电站的设计工作经验，从变电站主要电气设备的选择出发，简要阐述了部分主要电气一次设备的选型原则和相关计算。

关键词：变电站；电气一次；主要电气设备；设备校验概述电力系统由发电厂，变电站，线路和用户组成，变电站是联系发电厂和用户的中间环节，起着变换和分配电能的作用。

变电站主要由一次设备和二次设备构成，而电气一次设备是构成变电站的基本单元，其主要电气设备包括：主变压器、断路器、隔离开关、电流互感器、电压互感器、35kV开关柜、10kV开关柜。

1、主要设备选择及校验（110kV变电站为例）根据电力系统污区分布图，拟建的变电站位于d级污秽区范围内。

所有变电站屋外电气设备推荐采用d级（III级）防污，其外绝缘泄露比距不小于2.5cm/kV （最高运行电压）。

户内设备采用d级防污，其外绝缘泄露比距不小于2.5cm/kV （最高运行电压）。

（1）短路电流计算为取得合理的经济效益，应从网架设计，采用的电压等级、主接线，变压器的容量和阻抗的选择，运行方式等方面。

综合控制短路电流，使各级电压等级断路器的开断电流以及设备的动热稳定电流能满足要求。

拟建的变电站短路电流计算结果如下：根据计算结果，变电站110kV、35kV电气设备可按40kA，10kV电气设备按31.5kA进行选择。

（2）主变压器选择变电站设计时应按照将来5~10年规划进行负荷选择，并同时考虑将来10~20年的负荷发展情况。

变压器中性点应允许长时通过不小于10Ad 直流偏磁电流，而不影响变压器的正常运行。

拟建变电站变电站选择为三相、油浸、常规阻抗或者高阻抗、低损耗电力变压器。

设备参数如下：SSZ11-40000/110，110±8x1.25%/37 ±2x2.5%/10.5kV，Uk1-2%=10.5，Uk2-3%=18，Uk1-3%=6.5，YNyn0d11（3）110kV配电装置拟建的变电站110kV配电装置采用户外布置、选用进口或合资产品。

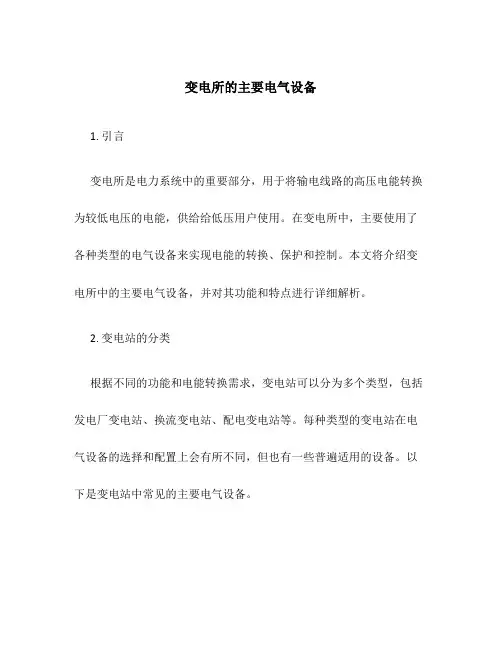

变电所的主要电气设备1. 引言变电所是电力系统中的重要部分，用于将输电线路的高压电能转换为较低电压的电能，供给给低压用户使用。

在变电所中，主要使用了各种类型的电气设备来实现电能的转换、保护和控制。

本文将介绍变电所中的主要电气设备，并对其功能和特点进行详细解析。

2. 变电站的分类根据不同的功能和电能转换需求，变电站可以分为多个类型，包括发电厂变电站、换流变电站、配电变电站等。

每种类型的变电站在电气设备的选择和配置上会有所不同，但也有一些普遍适用的设备。

以下是变电站中常见的主要电气设备。

变压器是变电所中最为重要的电气设备之一。

它用于将高压电能转换为低压电能，同时保持电能的质量和稳定性。

变压器由高压绕组和低压绕组构成，并通过互感作用实现电能的传递和变换。

根据功率和使用场景的不同，变压器可以分为励磁变压器、配电变压器、互感器、自耦变压器等。

4. 断路器断路器是变电所中的另一个重要设备，用于对电流进行控制和保护。

当电路中出现过载、短路等故障时，断路器能够迅速切断电流，保护电气设备和电力系统的安全运行。

根据不同的要求和电流等级，断路器可以分为高压开关断路器、中压断路器、低压断路器等多种类型。

隔离开关用于将电路或设备与电源隔离，以便进行维护、检修或其他操作。

它在断开电路时可以提供可靠的隔离和分离功能，确保人员的安全和电气设备的正常运行。

隔离开关可以分为手动隔离开关、电动隔离开关、旋钮隔离开关等。

6. 继电保护设备继电保护设备主要用于监测电力系统中的电流、电压、频率等参数，以及对故障和异常情况进行检测和保护。

它可以迅速切断故障电路，保护变电所和电力系统的安全稳定运行。

常见的继电保护设备有过电流保护装置、差动保护装置、电流互感器等。

7. 遥控与监测系统遥控与监测系统用于对变电所中的电气设备进行集中控制和监测。

通过遥信、遥测等技术手段，操作人员可以实时了解设备状态、操作情况和电能负荷等信息，从而进行监控和调度。

遥控与监测系统有助于提高变电所的运行效率和安全性。

输变电系统是一系列电气设备组成的。

发电站发出的强大电能只有通过输变电系统才能输送到电力用户。

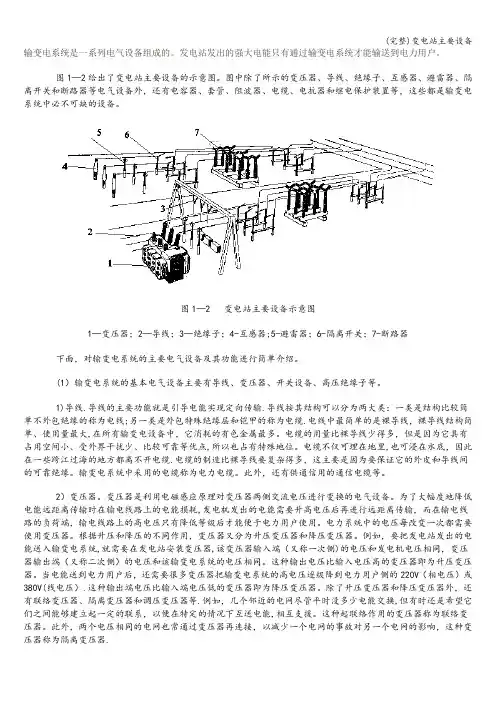

图1—2给出了变电站主要设备的示意图。

图中除了所示的变压器、导线、绝缘子、互感器、避雷器、隔离开关和断路器等电气设备外，还有电容器、套管、阻波器、电缆、电抗器和继电保护装置等，这些都是输变电系统中必不可缺的设备。

图1—2 变电站主要设备示意图1—变压器；2—导线；3—绝缘子；4-互感器;5-避雷器；6-隔离开关；7-断路器下面，对输变电系统的主要电气设备及其功能进行简单介绍。

(1）输变电系统的基本电气设备主要有导线、变压器、开关设备、高压绝缘子等。

1)导线.导线的主要功能就是引导电能实现定向传输.导线按其结构可以分为两大类：一类是结构比较简单不外包绝缘的称为电线;另一类是外包特殊绝缘层和铠甲的称为电缆.电线中最简单的是裸导线，裸导线结构简单、使用量最大,在所有输变电设备中，它消耗的有色金属最多。

电缆的用量比裸导线少得多，但是因为它具有占用空间小、受外界干扰少、比较可靠等优点,所以也占有特殊地位。

电缆不仅可埋在地里,也可浸在水底，因此在一些跨江过海的地方都离不开电缆.电缆的制造比裸导线要复杂得多，这主要是因为要保证它的外皮和导线间的可靠绝缘。

输变电系统中采用的电缆称为电力电缆。

此外，还有供通信用的通信电缆等。

2）变压器。

变压器是利用电磁感应原理对变压器两侧交流电压进行变换的电气设备。

为了大幅度地降低电能远距离传输时在输电线路上的电能损耗,发电机发出的电能需要升高电压后再进行远距离传输，而在输电线路的负荷端，输电线路上的高电压只有降低等级后才能便于电力用户使用。

电力系统中的电压每改变一次都需要使用变压器。

根据升压和降压的不同作用，变压器又分为升压变压器和降压变压器。

例如，要把发电站发出的电能送入输变电系统,就需要在发电站安装变压器,该变压器输入端（又称一次侧)的电压和发电机电压相同，变压器输出端（又称二次侧）的电压和该输变电系统的电压相同。

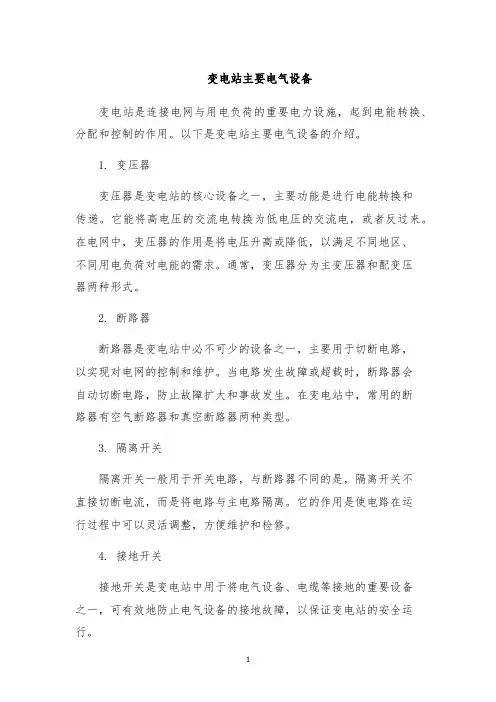

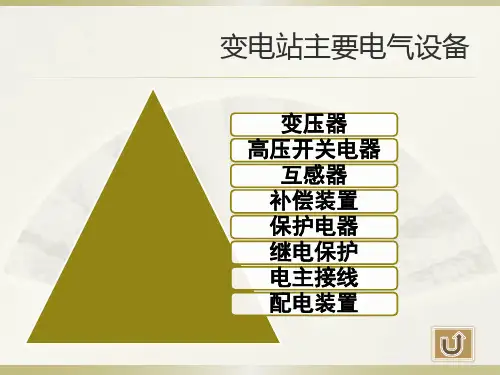

变电站主要电气设备变电站是连接电网与用电负荷的重要电力设施，起到电能转换、分配和控制的作用。

以下是变电站主要电气设备的介绍。

1. 变压器变压器是变电站的核心设备之一，主要功能是进行电能转换和传递。

它能将高电压的交流电转换为低电压的交流电，或者反过来。

在电网中，变压器的作用是将电压升高或降低，以满足不同地区、不同用电负荷对电能的需求。

通常，变压器分为主变压器和配变压器两种形式。

2. 断路器断路器是变电站中必不可少的设备之一，主要用于切断电路，以实现对电网的控制和维护。

当电路发生故障或超载时，断路器会自动切断电路，防止故障扩大和事故发生。

在变电站中，常用的断路器有空气断路器和真空断路器两种类型。

3. 隔离开关隔离开关一般用于开关电路，与断路器不同的是，隔离开关不直接切断电流，而是将电路与主电路隔离。

它的作用是使电路在运行过程中可以灵活调整，方便维护和检修。

4. 接地开关接地开关是变电站中用于将电气设备、电缆等接地的重要设备之一，可有效地防止电气设备的接地故障，以保证变电站的安全运行。

5. 电流互感器电流互感器是一种测量电路中电流大小的设备，可将高电流电路中的电流转换为低电流的信号输出。

通过它，可以实现对电路电流的准确测量和控制，在电力系统中起到了至关重要的作用。

6. 电压互感器电压互感器是对高压电流进行测量时必不可少的设备，可将高电压信号转换为低电压信号输出。

它主要用于电网电压的检测和计量，能够准确地将高电压信号转换为适宜的低电压信号，方便测量和控制。

7. 继电保护装置继电保护装置是电力系统中非常重要的设备，其主要作用是在电气设备发生故障时及时切断电路，实现对电路的保护。

同时，它能够监控电流、电压等电气参数，并对其进行处理，以确保电力系统的安全运行。

变电站中的电气设备涉及范围广泛，种类繁多。

这些设备不仅直接关系着电力系统的安全稳定运行，也为实现电能的高效传输和利用提供了有力的保障。

电力基础知识培训变电站一次设备1. 电力系统基础知识- 电力系统是由发电厂、变电站和输电线路组成的电力传输和分配系统。

发电厂产生电力，输电线路将电力传输到变电站，变电站通过变压器将电压升高或降低，并将电力分配给各个用电设备。

2. 变电站一次设备- 变电站一次设备包括变压器、断路器、隔离开关、电流互感器、电压互感器等。

这些设备负责将输电线路输入的高压电力转换为适合供电系统使用的低压电力，并确保在故障发生时能够及时隔离故障段并保证供电系统的安全稳定运行。

3. 变压器- 变压器是变电站中最重要的一次设备之一，它负责将输电线路输入的高压电力通过电磁感应转换为低压电力，以满足用户需求。

变压器通常分为升压变压器和降压变压器。

4. 断路器和隔离开关- 断路器和隔离开关是用于控制和隔离输电线路的设备。

在输电线路发生故障时，断路器能够快速切断电路以保护设备和人员，而隔离开关则能够将故障段与正常段隔离，确保故障不会影响整个供电系统。

5. 电流互感器和电压互感器- 电流互感器和电压互感器用于监测输电线路的电流和电压情况，以便运维人员及时了解电力系统的运行情况并进行故障处理。

通过对变电站一次设备的基础知识培训，电力系统运维人员能够更好地理解并掌握变电站供电系统的运行原理和设备特点，提高对一次设备的管理和维护水平，确保供电系统的安全稳定运行。

在电力行业中，变电站一次设备是电力系统的核心组成部分之一。

它们的作用不仅在于将输电线路输入的高压电力转换为适合供电系统使用的低压电力，还负责保障电网的安全稳定运行。

因此，对变电站一次设备的深入了解和掌握是至关重要的。

首先，变压器是变电站一次设备中最基本和核心的设备之一。

它通过电磁感应原理将输电线路输入的高压电力转换为低压电力，以满足用户需求。

变压器通常分为升压变压器和降压变压器，根据供电系统的需要进行选择。

除了对电压进行转换外，变压器还具有提高电力传输效率和降低输电线路损耗的作用，因而是供电系统不可或缺的设备。

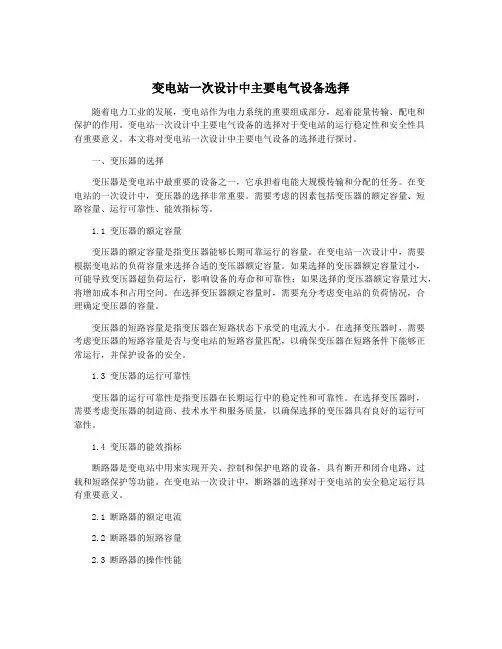

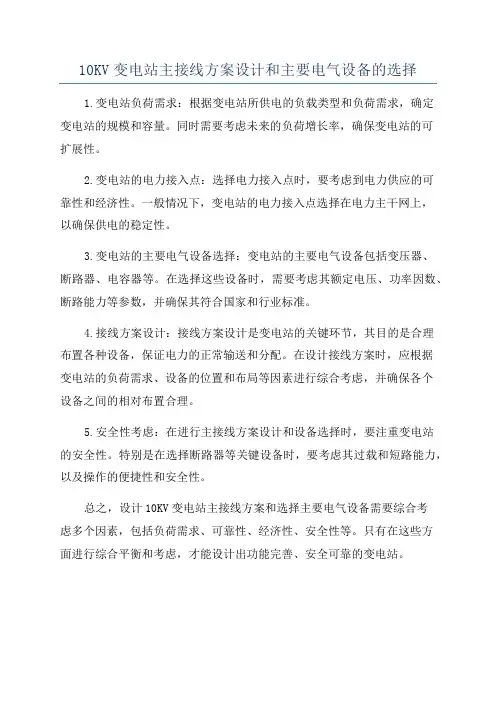

变电站一次设计中主要电气设备选择随着电力工业的发展，变电站作为电力系统的重要组成部分，起着能量传输、配电和保护的作用。

变电站一次设计中主要电气设备的选择对于变电站的运行稳定性和安全性具有重要意义。

本文将对变电站一次设计中主要电气设备的选择进行探讨。

一、变压器的选择变压器是变电站中最重要的设备之一，它承担着电能大规模传输和分配的任务。

在变电站的一次设计中，变压器的选择非常重要。

需要考虑的因素包括变压器的额定容量、短路容量、运行可靠性、能效指标等。

1.1 变压器的额定容量变压器的额定容量是指变压器能够长期可靠运行的容量。

在变电站一次设计中，需要根据变电站的负荷容量来选择合适的变压器额定容量。

如果选择的变压器额定容量过小，可能导致变压器超负荷运行，影响设备的寿命和可靠性；如果选择的变压器额定容量过大，将增加成本和占用空间。

在选择变压器额定容量时，需要充分考虑变电站的负荷情况，合理确定变压器的容量。

变压器的短路容量是指变压器在短路状态下承受的电流大小。

在选择变压器时，需要考虑变压器的短路容量是否与变电站的短路容量匹配，以确保变压器在短路条件下能够正常运行，并保护设备的安全。

1.3 变压器的运行可靠性变压器的运行可靠性是指变压器在长期运行中的稳定性和可靠性。

在选择变压器时，需要考虑变压器的制造商、技术水平和服务质量，以确保选择的变压器具有良好的运行可靠性。

1.4 变压器的能效指标断路器是变电站中用来实现开关、控制和保护电路的设备，具有断开和闭合电路、过载和短路保护等功能。

在变电站一次设计中，断路器的选择对于变电站的安全稳定运行具有重要意义。

2.1 断路器的额定电流2.2 断路器的短路容量2.3 断路器的操作性能断路器的电气特性是指断路器在运行中的电气性能。

在选择断路器时，需要考虑断路器的电气特性，选择具有合适电气特性的断路器，以确保断路器在运行中能够满足变电站的需求。

三、隔离开关的选择隔离开关的额定电流是指隔离开关能够正常运行的最大电流。

发电厂变电站电气部分pdf
发电厂变电站是电力系统中一个重要的环节，其电气部分涉及到
电能的转换、输送和分配。

本文将从变电站的角度来探讨其电气部分
的主要内容和注意事项。

首先，变电站的电气部分包括变电设备、开关设备、保护设备和
控制设备。

其中，变电设备主要包括变压器、电容器、电抗器等，用
于将电能从高电压转换为低电压或反之；开关设备则是用于控制电流
的通断和转换；保护设备是用来保护电力设备免受过电流和短路等故
障的损害；控制设备则是用来监控和控制变电站的运行状态。

其次，变电站的电气部分需要注意以下几点：
1. 安全性：电气设备需要有可靠的保护措施和安全措施，以防止
电气事故的发生。

2. 稳定性：变电站的电气部分需要具备良好的稳定性和可靠性，
以确保电力系统的正常运行。

3. 节能性：选用电气设备时，应考虑到其能效比并选择节能设备，以节约能源。

4. 可维护性：电气设备应易于检修和维护，以确保设备的正常运
行和延长其寿命。

5. 可扩展性：变电站的电气设备需要具有可扩展性，以适应未来
电力系统的发展和变化。

最后，需要注意的是，在变电站的电气部分设计中应充分考虑到变电站的环境因素、用电需求、电力负荷等实际情况，以满足变电站的实际运行需求。

总之，发电厂变电站的电气部分是电力系统中非常重要的一个环节，其关系到整个电力系统的稳定运行。

因此，在设计和维护变电站电气部分时应注意以上几点，以保障变电站和电力系统的正常运行。
