变电站及其设备介绍

变压器变电站是电力系统中变换电压、接受和分配电能、控制电力的流向和调整电压的电力设施，它通过其变压器将各级电压的电网联系起来。

变电站起变换电压作用的设备是变压器，除此之外，变电站的设备还有开闭电路的开关设备，汇集电流的母线，计量和控制用互感器、仪表、继电保护装置和防雷保护装置、调度通信装置等，有的变电站还有无功补偿设备。

变电站的主要设备和连接方式，按其功能不同而有差异。

变压器是变电站的主要设备，分为双绕组变压器、三绕组变压器和自耦变压器即高、低压每相共用一个绕组，从高压绕组中间抽出一个头作为低压绕组的出线的变压器。

电压高低与绕组匝数成正比电流则与绕组匝数成反比。

变压器按其作用可分为升压变压器和降压变压器前者用于电力系统送端变电站，后者用于受端变电站。

变压器的电庄需与电力系统的电压相适应。

为了在不同负荷情况下保持合格的电压有时需要切换变压器的分接头。

按分接头切换方式变压器有带负荷有载)调压变压器和无负荷无载)调压变压器。

有载调压变压器主要用于受端变电站。

电压互感器和电流互感器。

它们的工作原理和变压器相似它们把高电压设备和母线的运行电压、大电流即设备和母线的负荷或短路电流)按规定比例变成测量仪表、继电保护及控制设备的低电压和小电流。

在额定运行情况下电压互感器二次电压为l00V/，电流互感器二次电流为5A或1A。

电流互感器的二次绕组经常与负荷相连近于短路,请注意:绝不能让其开路，否则将因高电压而危及设备和人身安全或使电流互感器烧毁。

开关设备。

它包括断路器、隔离开关、负荷开关、高压熔断器等都是断开和合上电路的设备。

断路器在电力系统正常运行情况下用来合上和断开电路故障时在继电保护装置控制下自动把故障设备和线路断开，还可以有自动重合闸功能。

在我国，220kV以上变电站使用较多的是空气断路器和六氟化硫断路器。

隔离开关（刀闸)的主要作用是在设备或线路检修时隔离电压，以保证安全。

它不能断开负荷电流和短路电流，应与断路器配合使用。

110KV变电站知识介绍（2014）一、变电站概述110KV变电站是电力系统中至关重要的组成部分，主要负责将高压电能转换为适合用户使用的低压电能。

2014年，我国110KV变电站技术已日臻成熟，为保障国民经济持续发展提供了有力支撑。

下面，让我们一起来了解110KV变电站的相关知识。

二、110KV变电站的主要构成1. 高压开关设备：高压开关设备是变电站的核心部分，主要负责对高压线路进行开合、控制和保护。

2014年，我国高压开关设备已实现国产化，性能稳定可靠。

2. 变压器：变压器是变电站的灵魂，负责将高压电能降压至适合用户使用的电压。

2014年，我国变压器制造技术达到国际先进水平，具备较强的市场竞争力。

3. 低压配电装置：低压配电装置主要负责将变压器输出的低压电能分配至各个用电区域。

2014年，我国低压配电装置品种繁多，满足不同用户需求。

4. 继电保护装置：继电保护装置是变电站安全运行的保障，它能实时监测电网运行状态，发现异常情况及时切除故障部分，确保电网稳定。

2014年，我国继电保护技术取得了显著成果。

5. 自动化设备：随着自动化技术的不断发展，110KV变电站逐步实现智能化、无人值守。

2014年，我国变电站自动化设备水平不断提升，为电力系统安全、高效运行提供了有力保障。

三、110KV变电站运行原理1. 高压侧进线：高压线路将电能输送至变电站，通过高压开关设备接入变电站。

2. 变压器降压：高压电能通过变压器降压，转换为适合用户使用的低压电能。

3. 低压侧出线：低压电能通过低压配电装置分配至各个用电区域。

4. 继电保护：实时监测电网运行状态，发现异常情况及时切除故障部分。

5. 自动化控制：通过自动化设备实现变电站运行状态的实时监控、远程操作等功能。

四、110KV变电站的技术特点1. 高可靠性：2014年的110KV变电站采用了先进的高压开关设备和技术，确保了电力系统的可靠运行。

这些设备能够在极端天气和复杂环境下稳定工作，大大降低了故障率。

500kV变电站主要设备介绍第一部分设备的公用参数一、设备环境条件根据设备使用当地的具体环境确定，具体是：1、户外设备环境条件主要分为：海拔高度、环境温度、相对湿度、污秽等级、地震烈度、覆冰厚度。

2、户内设备环境条件主要是环境温度和相对湿度。

二、设备的额定电压1、我国的电压等级电压等级分别用“系统标称电压”表示，分别为：1000kV、750kV、500kV、330kV（西北）、220kV、145kV （东北）、110kV、60kV、35kV、10kV、6kV（电厂）、0.4kV2、设备的额定电压“设备的额定电压”分别用上述系统的“最高运行电压”表示，分别为：1100kV、800kV、550kV、363kV （西北）、252kV、167kV（东北）、126kV、69kV、40.5kV、11.5kV、6.9kV（电厂）、0.46kV三、绝缘水平绝缘水平是指：设备带电部分与不带电部分之间的绝缘能力，主要分为：雷电冲击、操作冲击和工频耐压三种绝缘水平，主要根据相应的国家和行业的标准以及安装地点的使用要求选择。

四、设备的试验要求各种设备都应该按照国家和行业的标准，通过相关的试验。

设备试验主要分为以下几种：型式试验、出厂试验、安装现场的交接试验等。

五、额定频率：50HZ第二部分 500kV变电站主要一次设备500kV变电站一般分为三个电压等级，即：500kV、220kV和35kV，下面分别介绍各级电压的一次设备。

一、500kV主变压器变压器的作用是“改变电压，将各级电压连接起来”。

500kV主变压器的主要型式和参数介绍如下：1、额定容量：750MVA、1000MVA等等2、绕组容量比：100/100/50等等3、电压变比500/220/35kV等等4、短路阻抗5、空载损耗和负载损耗6、单相变压器（A、B、C三相共三台），或三相共体变压器（A、B、C三相一台）。

多数变电站为三台分相的单相变压器，少量运输条件优越的变电站采用三相共体变压器。

变电站一次设备有哪些及介绍根据接线图从上往下挨个儿的认识咱们未来一直打交道的设备!110kV变电站一次接线图110kV线路以最左边线路为例进行讲解，从上往下最开始的是线路名称的标注：如果本站是A，进线一般情况为AB(出线)、或者BA(进线)，如果是双回线的情况，还在后面加上东、西、南、北方位。

了解了线路名称后我们开始熟悉进线后的第一台设备：避雷器。

避雷器避雷器：为了保护电器免受高瞬态过电压危害并限制续流时间也常限制续流赋值的一种电器。

可以这么理解：雷击时产生的外部过电压而产生的大电流会被避雷器引导地面中去，从而保护了变电站的一次设备。

避雷器主要有管型避雷器、阀型避雷器和氧化锌避雷器，前一利用间隙加灭弧能力进行设计，第二种利用间隙加碳化硅的阀片进行设计，最普遍也是应用最广的是氧化锌避雷器：利用氧化锌的非线性的电压电流曲线进行设计。

线路PT(电压互感器)电压互感器的作用主要是将一次高电压通过线圈变比降为最高100V的二次电压，电压数据提供给二次保护装置使用。

特别注意：PT二次部分禁止短路(因为电流变比与电压变比刚好相反，如果短路会在二次侧产生极大的短路电流)同理，CT二次侧禁止开路。

Tip：线路上的电压互感器一般只安装在一相上(两相、三相也有)，作用主要是检无压、检同期的作用(两相、三相的还用于关口电压的计量)，单相PT针对自动重合闸装置和线路地刀带电闭锁而存在。

避雷器之后就是经典的组合了：开关刀闸从上往下依次是：线路地刀16160—线路刀闸1616—线路侧地刀16140—线路161断路器—母线侧地刀16130—母线侧刀闸1611或者1612(根据链接母线号数决定)—母线开关=断路器(具有灭弧能力)刀闸=隔离开关(不具有灭弧能力)110kV室外GIS变电站线路侧一次设备其中16160这把地刀归调度管辖，因为要考虑到线路对面的情况才能决定该不该合这把刀，而我们只是变电站运维人员没有千里眼，看不到那么远!而开关、刀闸的动作均由直流供电系统保障(主控室内的直流馈电柜)。

500kV变电站主要设备介绍第一部分设备的公用参数一、设备环境条件根据设备使用当地的具体环境确定,具体是:1、户外设备环境条件主要分为：海拔高度、环境温度、相对湿度、污秽等级、地震烈度、覆冰厚度。

2、户内设备环境条件主要是环境温度和相对湿度。

二、设备的额定电压1、我国的电压等级电压等级分别用“系统标称电压"表示,分别为:1000kV、750kV、500kV、330kV（西北）、220kV、145kV （东北)、110kV、60kV、35kV、10kV、6kV(电厂）、0。

4kV2、设备的额定电压“设备的额定电压”分别用上述系统的“最高运行电压”表示，分别为：1100kV、800kV、550kV、363kV （西北)、252kV、167kV（东北）、126kV、69kV、40.5kV、11.5kV、6.9kV（电厂）、0。

46kV三、绝缘水平绝缘水平是指：设备带电部分与不带电部分之间的绝缘能力,主要分为:雷电冲击、操作冲击和工频耐压三种绝缘水平，主要根据相应的国家和行业的标准以及安装地点的使用要求选择。

四、设备的试验要求各种设备都应该按照国家和行业的标准，通过相关的试验。

设备试验主要分为以下几种:型式试验、出厂试验、安装现场的交接试验等。

五、额定频率：50HZ第二部分 500kV变电站主要一次设备500kV变电站一般分为三个电压等级，即:500kV、220kV和35kV，下面分别介绍各级电压的一次设备。

一、500kV主变压器变压器的作用是“改变电压，将各级电压连接起来”。

500kV主变压器的主要型式和参数介绍如下：1、额定容量:750MVA、1000MVA等等2、绕组容量比：100/100/50等等3、电压变比500/220/35kV等等4、短路阻抗5、空载损耗和负载损耗6、单相变压器（A、B、C三相共三台)，或三相共体变压器(A、B、C三相一台）.多数变电站为三台分相的单相变压器，少量运输条件优越的变电站采用三相共体变压器。

变电站主要电气设备变电站是连接电网与用电负荷的重要电力设施，起到电能转换、分配和控制的作用。

以下是变电站主要电气设备的介绍。

1. 变压器变压器是变电站的核心设备之一，主要功能是进行电能转换和传递。

它能将高电压的交流电转换为低电压的交流电，或者反过来。

在电网中，变压器的作用是将电压升高或降低，以满足不同地区、不同用电负荷对电能的需求。

通常，变压器分为主变压器和配变压器两种形式。

2. 断路器断路器是变电站中必不可少的设备之一，主要用于切断电路，以实现对电网的控制和维护。

当电路发生故障或超载时，断路器会自动切断电路，防止故障扩大和事故发生。

在变电站中，常用的断路器有空气断路器和真空断路器两种类型。

3. 隔离开关隔离开关一般用于开关电路，与断路器不同的是，隔离开关不直接切断电流，而是将电路与主电路隔离。

它的作用是使电路在运行过程中可以灵活调整，方便维护和检修。

4. 接地开关接地开关是变电站中用于将电气设备、电缆等接地的重要设备之一，可有效地防止电气设备的接地故障，以保证变电站的安全运行。

5. 电流互感器电流互感器是一种测量电路中电流大小的设备，可将高电流电路中的电流转换为低电流的信号输出。

通过它，可以实现对电路电流的准确测量和控制，在电力系统中起到了至关重要的作用。

6. 电压互感器电压互感器是对高压电流进行测量时必不可少的设备，可将高电压信号转换为低电压信号输出。

它主要用于电网电压的检测和计量，能够准确地将高电压信号转换为适宜的低电压信号，方便测量和控制。

7. 继电保护装置继电保护装置是电力系统中非常重要的设备，其主要作用是在电气设备发生故障时及时切断电路，实现对电路的保护。

同时，它能够监控电流、电压等电气参数，并对其进行处理，以确保电力系统的安全运行。

变电站中的电气设备涉及范围广泛，种类繁多。

这些设备不仅直接关系着电力系统的安全稳定运行，也为实现电能的高效传输和利用提供了有力的保障。

输变电系统是一系列电气设备组成的。

发电站发出的强大电能只有通过输变电系统才能输送到电力用户。

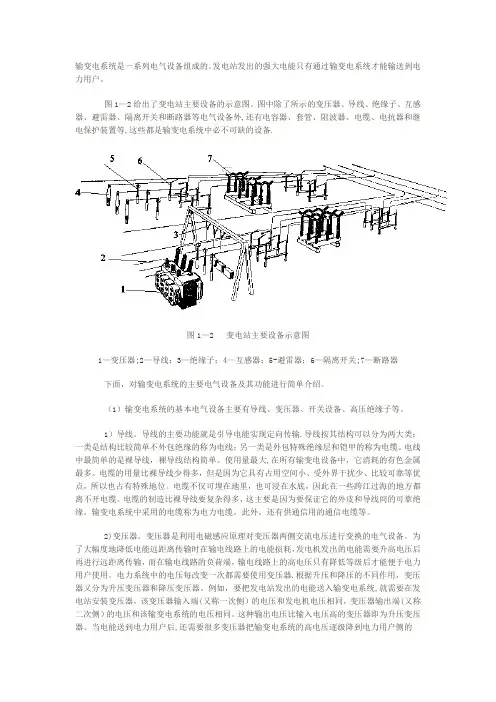

图1—2给出了变电站主要设备的示意图。

图中除了所示的变压器、导线、绝缘子、互感器、避雷器、隔离开关和断路器等电气设备外,还有电容器、套管、阻波器、电缆、电抗器和继电保护装置等,这些都是输变电系统中必不可缺的设备.图1—2 变电站主要设备示意图1—变压器;2—导线；3—绝缘子；4—互感器；5-避雷器；6—隔离开关;7—断路器下面，对输变电系统的主要电气设备及其功能进行简单介绍。

（1）输变电系统的基本电气设备主要有导线、变压器、开关设备、高压绝缘子等。

1）导线。

导线的主要功能就是引导电能实现定向传输.导线按其结构可以分为两大类：一类是结构比较简单不外包绝缘的称为电线；另一类是外包特殊绝缘层和铠甲的称为电缆。

电线中最简单的是裸导线，裸导线结构简单、使用量最大,在所有输变电设备中，它消耗的有色金属最多。

电缆的用量比裸导线少得多，但是因为它具有占用空间小、受外界干扰少、比较可靠等优点，所以也占有特殊地位。

电缆不仅可埋在地里，也可浸在水底，因此在一些跨江过海的地方都离不开电缆。

电缆的制造比裸导线要复杂得多，这主要是因为要保证它的外皮和导线间的可靠绝缘。

输变电系统中采用的电缆称为电力电缆。

此外，还有供通信用的通信电缆等。

2)变压器。

变压器是利用电磁感应原理对变压器两侧交流电压进行变换的电气设备。

为了大幅度地降低电能远距离传输时在输电线路上的电能损耗，发电机发出的电能需要升高电压后再进行远距离传输，而在输电线路的负荷端，输电线路上的高电压只有降低等级后才能便于电力用户使用。

电力系统中的电压每改变一次都需要使用变压器.根据升压和降压的不同作用，变压器又分为升压变压器和降压变压器。

例如，要把发电站发出的电能送入输变电系统,就需要在发电站安装变压器，该变压器输入端(又称一次侧）的电压和发电机电压相同，变压器输出端(又称二次侧）的电压和该输变电系统的电压相同。
