FFU作为送风循环机组的特点

电子工业洁净室FFU结构简介【文章编号：SMS-2306】信息录入：值欧来自： 人气：6 加入时间：2012-2-10 一、FFU的外观目前，全世界所有厂家生产的FFU，从外观上可这样划分:1、从形状上分两种，一种是长方体(如图1所示)，一种上部为坡形(如图2所示)。

图2所示的FFU的上部做成坡形，起到了一种导流的作用，有利于气流的流动和均匀分布。

图1所示的FFU则一般依靠另外的途径来均衡气流(后面详细阐述)。

2、从结构上分两种，一种为整体(如图3所示)，一种为分体(如图4所示)。

分体形状的FFU有如下优势：①使过滤器的更换变得方②减小了安装过程中的劳动强度。

整体形状的FFU有如下优势：①增加了FFU的密封性，有效防止了泄漏。

②有利于降低噪音③有利于减小振动二、FFU的组成部件目前，各种FFU最多由以下几部分组成(按从上到下、从内到外的顺序)，视不同厂家组成部分可能有所减少(如图5所示)。

1、预过滤器6、气流均衡装置2、外壳体7、过滤器3、风管连接部件8、金属防护网4、电机9、刀缘5、叶轮10、控制元件下面，我们对各个部件进行分析介绍：一、预过滤器一般为可清洗聚胺脂泡沫，主要防止因施工、检修或其它意外情况产生杂物而可能造成的对过滤器的伤害。

二、外壳体组成材料大致有铝板、铝合金、硬塑、不锈钢等几种，不同厂家和不同的使用环境有不同的选择，厚度大约为1.2~2.0，视厚度情况有些可以载人。

三、风管连接部件在洁净级别较低(≤1000级联邦标准209E)的场合，此时吊顶上部没有静压箱，带有风管连接部件的FFU使得风管和FFU的连接十分方便。

四、电机目前，交流电机和直流电机在FFU中都有使用，直流电机的体积大，造价高，控制容易实现，能耗较高。

交流电机的体积小，造价低，控制需要相应的技术，能耗较低。

现在FFU所使用的电机的寿命大约为4~10万小时不等。

一些优秀的电机会有相应的技术，如无油润滑，密封轴承，带过热保护，换向器寿命得到显著提高等。

2×4 575×1175 570×1170 PTFE 600 900 2×3 575×875 570×870 2× support layers of 聚酯 600× 600 (PET) 2×2 575×575 570×570 3 聚酰胺(尼龙)/铝箔 分隔物 备注： 1、以上宽和长度尺寸国内外各个厂家已经通用，厚度上每个厂家有所不同。 4 聚氨酯胶密封或者干 2、除以上基本尺寸外，非标的规格可以定制，但在交货期或者价格上不如采用 式密封 标准规格合适。 5 铝挤型材外框
十一
FFU风机的选择
AAF的FFU使用的高端风机全部采用德国EBM原装进口风 2. 什么是 PTFE过滤器（ AAF-MEGAcel 系列过滤器） 机，普通使用寿命为 10万小时（约 10年时间）无需保养。 有直流风机（EC）和交流风机（AC）可选择。 1 、AC风机的选择 MegaCelII 过滤器的构 AC-FFU使用手动调速器控制，因其前期投入比较少；常 成 用在 台FFU以下的洁净室。 1 A 200 membrane from 2、 EC风机的选择 pure PTFE EC-FFU适用于 FFU数量庞大的洁净厂房中，利用电脑软 2 support layers of 件对每台 的运行状态和故障进行智能化控制，节约维护 聚酯 FFU (PET) 成本，每套软件可以控制多个主网关，每个网关可以控制 3 聚酰胺 (尼龙EC-FFU )/铝箔 7935 台FFU（具体 的控制方式请咨询AAF的销售工程 分隔物 师） 。 4 聚氨酯胶密封或者干 EC-FFU照比AC-FFU可以节能30%以上，对于数量庞大的 式密封 FFU 系统每年的能耗节省是非常可观的。同时EC-FFU还具有 噪音低的特点。 5 铝挤型材外框
6、噪音 一般噪音介于42-56 dBA之间，使用时比较关注 在面风速0.45m/s，机外静压在100Pa时的噪音，同 等规格尺寸的FFU，直流的比交流的要小1-2分贝。 7、振动速率 一般小于1.0mm/s。

FFU净化过滤单元的主要参数尺寸(mm)，面风速(m/s)，机外余压(Pa)，噪音(dBA)，功耗(W)，振荡(mm/s)，生存的年限(hours)等。

FFU 的选型要端：◆尺寸－目前，国内、外常用的模数有1200X600mm(4英尺X2英尺)、1200X900mm(4英尺X 3 英尺)、1200X 1200mm(4英尺X4英尺)、其厚度多在300-400mm。

◆材质－按照使用环境及成本选择，目前常用镀铝锌材质，能餍足洁净室的环境需求(防腐化)且成本低；◆风量或风速－按照换气量及尺寸换算出头签字风速，一般范围在0.3~0.45m/s；◆静压－按照过淋器规格及风道的结构阻力。

FFU的机外余压都是足以降服循环通道上的阻力。

当高效过淋器为初阻力，且包管FFU送风断面风速为0.35m/s时，不同FFU的机外余压均在100Pa摆布，有的高达 130Pa。

◆滤网－应不同制程需求，常用到H13,H14,U15以及U16甚至U17的过淋器(欧规)，有时候应生产工艺的需求会要求采用低硼的材料，以入口品占多数。

◆马达－AC(交流电)以及DC(直流电)两种。

一般来讲Class 1000~100,000的洁净室常用AC FFU，而洁净度较高地区范围则用DC FFU。

就是因为高等级洁净室对于温湿度要求更为严格，采有DC FFU就能应用软件节制，精确度较高。

对于FFU的节制体系在下面另论述。

◆振荡－一般是切合德规G2.5标准，因为微振荡的节制对于生产工艺很是重要。

◆噪音－一般设定为54dB(A)@1.5m，即距过淋器下表面1.5m处噪音值小于54dB(A)。

FFU的声级噪声大部分在57dB(A)～59dB(A)之间。

比力好的品牌其噪声在54dB(A)。

◆绝缘等级－一般为Class E,B或F。

◆轴承生存的年限－一般为L10≧40,000hours,即10%的轴承损坏的最特使用时间不小于40,000hours。

◆能效比－耗电量与风量的比率，级效比率越低越节能。

FFU选型与技术参数FFU（Fan Filter Unit）也称为风机过滤单元，是一种集风机与过滤器为一体的空气净化设备，广泛应用于洁净室、实验室、医院手术室、电子厂等场所，其主要功能是通过风机将空气吸入过滤器，经过过滤后排出洁净的空气，以保持室内环境的洁净程度。

在进行FFU选型时，需要考虑以下技术参数：1.风量：即FFU的风机能够输出的空气流量，一般以立方米/小时（m³/h）来表示。

选择合适的风量大小取决于所需的洁净程度和房间的大小。

根据洁净室等级的要求，可采用不同的风量。

2.噪音：FFU的噪音水平也是需要考虑的因素，特别是在对噪音敏感的场所，如实验室、手术室等。

噪音一般以分贝（dB）为单位来度量，选择低噪音的FFU能够提供更好的工作环境。

3.外部压力：即FFU对外部系统的阻力，一般以帕斯卡（Pa）为单位。

外部压力的大小与管道长度、管径、弯头等因素有关，需要与系统的设计和管道参数相匹配。

4.过滤效率：过滤效率用于描述FFU的过滤器对空气中微粒的过滤效果，常用的过滤等级有H14、H13、H11等。

过滤效率越高，能够过滤掉的微粒尺寸越小，适用于对洁净程度要求较高的场所。

5. 外形尺寸：FFU的外形尺寸包括长度、宽度和高度，需要根据安装空间的大小选择合适的尺寸。

一般来说，FFU的高度一般为2英尺（610mm）或3英尺（915mm）。

6.控制方式：FFU的控制方式有手动和自动两种。

手动控制方式通常是通过风机开关手动控制FFU的开关机、调节风量等。

自动控制方式则可以通过外部的传感器监测空气质量、温湿度等参数，并自动调节FFU的工作状态。

7.电源电压：FFU的电源电压也是需要注意的。

一般来说，电源电压可选择220V或380V，取决于现场的电源情况。

8.防静电性能：一些特殊场所可能需要FFU具有防静电性能，以防止静电对设备或产品的影响。

这时需要选择具有防静电功能的FFU。

总之，在选型FFU时，需要综合考虑空气净化要求、工作环境条件、设备参数等多方面因素，以选择合适的FFU产品。

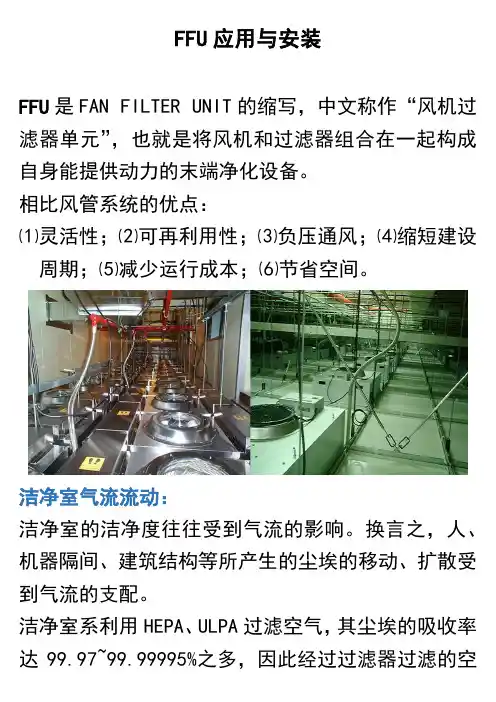

FFU应用与安装FFU是FAN FILTER UNIT的缩写，中文称作“风机过滤器单元”，也就是将风机和过滤器组合在一起构成自身能提供动力的末端净化设备。

相比风管系统的优点：⑴灵活性；⑵可再利用性；⑶负压通风；⑷缩短建设周期；⑸减少运行成本；⑹节省空间。

洁净室气流流动：洁净室的洁净度往往受到气流的影响。

换言之，人、机器隔间、建筑结构等所产生的尘埃的移动、扩散受到气流的支配。

洁净室系利用HEPA、ULPA过滤空气，其尘埃的吸收率达99.97~99.99995%之多，因此经过过滤器过滤的空气可以说十分干净。

然而洁净室内除了人以外，还有很多发尘源，这些发生的尘埃一旦扩散，即无法保持洁净空间，因此必须利用气流将发生的尘埃迅速排出室外。

洁净室内的气流是左右洁净室性能的重要因素，一般洁净室的气流速度是0.25~0.5m/s之间，气流速度属微风区域，易受人、机器等的动作而干扰、虽提高风速可抑制此干扰影响而保持洁净度、但因风速的提高，将影响运转成本的增加，所以应在满足要求的洁净度水准的同时，能以最适当的风速供应，以达到经济效果。

另一方面，若要达到洁净室洁净度稳定的效果，一定要保证气流的均匀和稳定，均匀的气流若无法保持，表示风速有变化，特别是在壁面，气流会延着壁面发生涡流作用，此时要实现高洁净度就很困难了。

垂直层流式方向要保持均匀气流必须：(1)出风面的风速不可有速度上的差异；(b)地板回风吸入面的风速不可有速度上的差异。

速度过低或过高(0.2m/s，0.7m/s)均会有涡流现象发生，目前一般洁净室，其风速均取在0.25~0.5m/s之间。

影响洁净室的气流因素很多，如设备、人员、洁净室组装材、照明器具等，同时对于生产设备上方气流的分流点，也应列入考虑因素。

一般操作台或生产设备等表面的气流分流点，应设于洁净室空间与隔墙板间距2/3处，如此可使作业人员工作时，气流可从制程区内部流向作业区，而将微尘带走；若分流点配置在制程区前方，将成为不当的气流分流，此时大部份的气流将流至制程区之后，作业员操作所引起的尘埃将被带到设备后面，工作台因而将受到污染，良率也势必降低。

5
FFU的构造－风机
外转子后驱动式 (推荐使用） 外转子后驱动式: 推荐使用） 后驱动式 推荐使用 • 结构紧凑, 效率高, 寿命长, 静压高, 噪音低
传统内转子前倾式: 传统内转子前倾式 • 结构复杂, 效率低, 寿命短, 静压低, 噪音高
6
FFU的构造－马达
交流马达(AC-Alternating Current): 交流马达
结构简单、制造方便、运行可靠、价格低廉、使用寿命长; 有单相电和三相电两种,通过电源换相不断产生磁力驱动;
直流马达(DC-Direct Current)： 直流马达 ：
结构复杂, 造价高,易故障; 通过电枢定向转动产生磁力驱动,俗称有刷电机;
马达故障现象: 马达故障现象
a.三相电缺相:可能供电网缺相 b.轴承损坏:机械故障等 c.过载:风扇被卡等 d.三相不平衡:三个回路负载不平衡
24
常见问题及分析
生产商的销售情况: a.Gebhardt的AC FFU销售比例:单相约17%,三相约83%; b.AAF的AC FFU销售比例:单相约95%,三相约5%; c.Envirco,Mayair只生产单相AC FFU; d.Hitachi标准品为三相AC FFU, AC FFU销售比例:单相约80%,三相 约20%;
2
FFU的外观
整体式
分体式
◆分体式：使过滤器的更换变得方便,减小了安装过程中的劳动强度。 ◆整体式：增加了FFU的密封性，有效防止了泄漏；有利于降低噪音； 有利于减小振动。
3
FFU的构造
4
FFU的构造－箱体
• 常用材质 • Galvalume
SUS430
Alloy Al.
镀铝锌
不锈钢430

ffu+ahu+hepa原理FFU（风机过滤单元）+AHU（空气处理单元）+HEPA（高效空气过滤器）是一种常见的空气处理系统，广泛应用于医疗、生命科学、电子制造等领域。

本文将介绍FFU、AHU和HEPA的工作原理，以及它们在空气处理中的作用。

首先，我们来了解一下FFU的工作原理。

FFU是一种集风机、过滤器和控制器于一体的设备，主要用于提供洁净空气。

它采用离心风机或直流风机，通过送风口将过滤好的洁净空气均匀地吹向工作区域。

FFU通过自带的控制器可以实现调节送风速度、维护过滤器状态等功能。

由于FFU结构紧凑，安装方便，可以单独放置或按需组合，因此被广泛应用于无尘室、实验室等场所。

接下来，我们来了解一下AHU的工作原理。

AHU是一种包含空气过滤、加热、冷却、加湿、除湿等功能的空气处理设备。

它通常由风机、换热器、加湿器、制冷剂回路等组成。

首先，外部空气经过过滤器进入AHU，在这个过程中，通过HEPA等高效空气过滤器可以过滤掉空气中的细菌、病毒、尘埃等粉尘颗粒。

然后，空气进入加热器或冷却器，调节空气温度。

接下来，根据需要，可以通过加湿器或除湿器控制空气的湿度。

最后，经过处理后的空气通过送风口送入室内。

最后，我们来了解一下HEPA的工作原理。

HEPA是一种高效空气过滤器，主要用于过滤空气中的微小颗粒。

它的工作原理是通过一系列细密的滤纸或膜材料，以及特殊设计的滤网结构，将空气中的颗粒过滤掉。

HEPA过滤器的滤网通常由玻璃纤维等材料制成，并且通过静电吸附或表面作用力来捕捉微小颗粒。

HEPA过滤器可以有效地过滤掉直径小于0.3微米的颗粒，并具有高效过滤、低阻力等特点。

因此，它被广泛应用于无尘室、实验室、手术室等对空气质量要求较高的场所。

综上所述，FFU+AHU+HEPA是一种常见的空气处理系统，通过FFU提供洁净空气，AHU实现空气的过滤、加热、冷却、加湿、除湿等功能，HEPA过滤器过滤空气中的微小颗粒。

这种空气处理系统在保证室内空气质量的同时，也能有效地控制灰尘、细菌、病毒等污染物的传播，提供一个健康、舒适的工作环境。

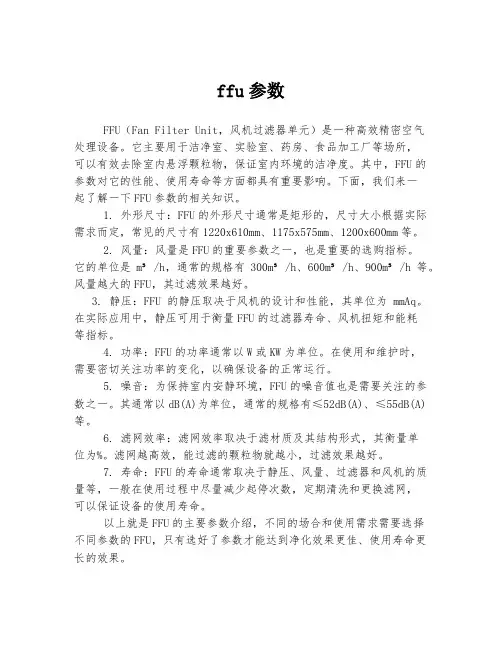

ffu参数FFU（Fan Filter Unit，风机过滤器单元）是一种高效精密空气处理设备。

它主要用于洁净室、实验室、药房、食品加工厂等场所，可以有效去除室内悬浮颗粒物，保证室内环境的洁净度。

其中，FFU的参数对它的性能、使用寿命等方面都具有重要影响。

下面，我们来一起了解一下FFU参数的相关知识。

1. 外形尺寸：FFU的外形尺寸通常是矩形的，尺寸大小根据实际需求而定，常见的尺寸有1220x610mm、1175x575mm、1200x600mm等。

2. 风量：风量是FFU的重要参数之一，也是重要的选购指标。

它的单位是m³/h，通常的规格有300m³/h、600m³/h、900m³/h等。

风量越大的FFU，其过滤效果越好。

3. 静压：FFU的静压取决于风机的设计和性能，其单位为mmAq。

在实际应用中，静压可用于衡量FFU的过滤器寿命、风机扭矩和能耗等指标。

4. 功率：FFU的功率通常以W或KW为单位。

在使用和维护时，需要密切关注功率的变化，以确保设备的正常运行。

5. 噪音：为保持室内安静环境，FFU的噪音值也是需要关注的参数之一。

其通常以dB(A)为单位，通常的规格有≤52dB(A)、≤55dB(A)等。

6. 滤网效率：滤网效率取决于滤材质及其结构形式，其衡量单位为%。

滤网越高效，能过滤的颗粒物就越小，过滤效果越好。

7. 寿命：FFU的寿命通常取决于静压、风量、过滤器和风机的质量等，一般在使用过程中尽量减少起停次数，定期清洗和更换滤网，可以保证设备的使用寿命。

以上就是FFU的主要参数介绍，不同的场合和使用需求需要选择不同参数的FFU，只有选好了参数才能达到净化效果更佳、使用寿命更长的效果。

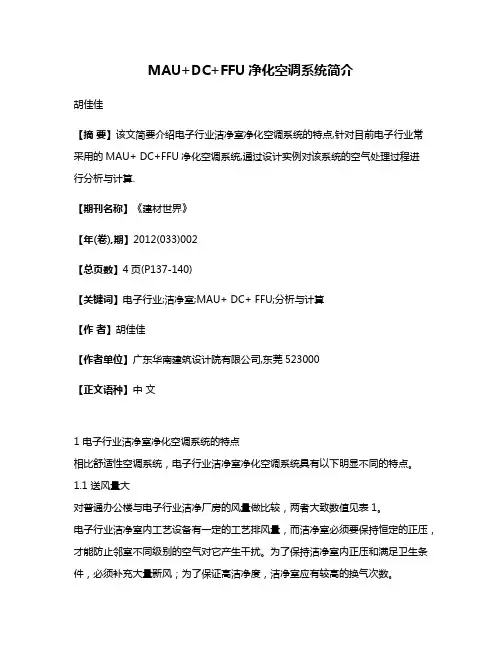

MAU+DC+FFU净化空调系统简介胡佳佳【摘要】该文简要介绍电子行业洁净室净化空调系统的特点,针对目前电子行业常采用的MAU+ DC+FFU净化空调系统,通过设计实例对该系统的空气处理过程进行分析与计算.【期刊名称】《建材世界》【年(卷),期】2012(033)002【总页数】4页(P137-140)【关键词】电子行业;洁净室;MAU+ DC+ FFU;分析与计算【作者】胡佳佳【作者单位】广东华南建筑设计院有限公司,东莞523000【正文语种】中文1 电子行业洁净室净化空调系统的特点相比舒适性空调系统，电子行业洁净室净化空调系统具有以下明显不同的特点。

1.1 送风量大对普通办公楼与电子行业洁净厂房的风量做比较，两者大致数值见表1。

电子行业洁净室内工艺设备有一定的工艺排风量，而洁净室必须要保持恒定的正压，才能防止邻室不同级别的空气对它产生干扰。

为了保持洁净室内正压和满足卫生条件，必须补充大量新风；为了保证高洁净度，洁净室应有较高的换气次数。

表1 普通办公楼与电子行业洁净厂房的风量比较 m3／（m2·h）建筑类型普通办公楼电子行业洁净厂房（半导体）送风量 20 1100新风量 5 401.2 空调负荷大普通办公楼的单位建筑面积的冷负荷在150W／m2左右，而电子行业洁净室的冷负荷可能达到400～1000W／m2。

从负荷因素来看：电子行业洁净室的空调能耗中工艺设备负荷、新风负荷为主体，一般均占90%，表2为广东某万级洁净室（此次案例）冷负荷的成分组成。

表2 广东某万级洁净室冷负荷的成分组成负荷分类设备负荷新风负荷建筑／照明／人体负荷等占总负荷比例／% 41.5 48.5 101.3 气流组织方式特殊洁净室气流组织方式主要有单向流（层流）和非单向流（乱流）两种方式。

洁净室气流组织方式和送风量（换气次数）可按我国国家标准GB50073—2001所规定的执行，一般ISO1－5（百级及以上）为垂直或水平单向流，ISO6－9（百级以下）为非单向流（乱流）。

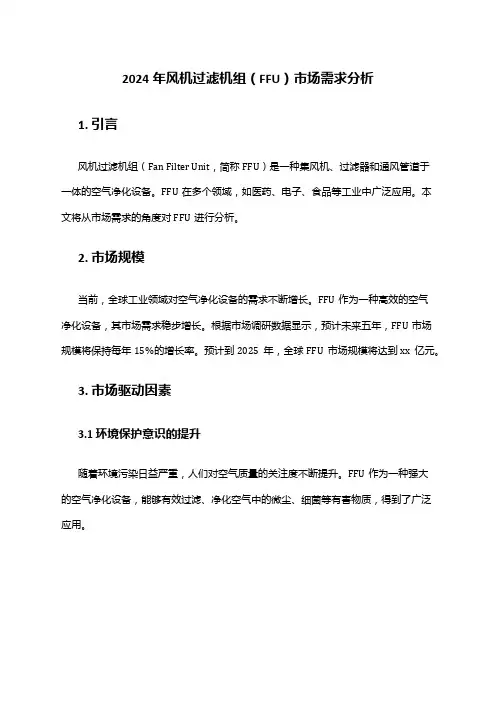

2024年风机过滤机组（FFU）市场需求分析1. 引言风机过滤机组（Fan Filter Unit，简称FFU）是一种集风机、过滤器和通风管道于一体的空气净化设备。

FFU在多个领域，如医药、电子、食品等工业中广泛应用。

本文将从市场需求的角度对FFU进行分析。

2. 市场规模当前，全球工业领域对空气净化设备的需求不断增长。

FFU作为一种高效的空气净化设备，其市场需求稳步增长。

根据市场调研数据显示，预计未来五年，FFU市场规模将保持每年15%的增长率。

预计到2025年，全球FFU市场规模将达到xx亿元。

3. 市场驱动因素3.1 环境保护意识的提升随着环境污染日益严重，人们对空气质量的关注度不断提升。

FFU作为一种强大的空气净化设备，能够有效过滤、净化空气中的微尘、细菌等有害物质，得到了广泛应用。

3.2 制造业的快速发展随着制造业的快速发展，对生产环境的要求也越来越高。

FFU作为一种高效的空气净化设备，能够为制造业提供洁净的生产环境，满足制造过程对空气质量的要求，因此受到制造业企业的青睐。

3.3 生物医药领域的需求增长生物医药领域对洁净环境的需求一直很高。

FFU能够提供高效的空气过滤和循环流通，可以有效防止空气中的微生物对生物药品和医疗器械的污染。

因此，在生物医药领域，FFU的需求不断增长。

4. 市场竞争情况目前，FFU市场竞争激烈，存在着多家知名厂商。

主要的竞争因素包括产品性能、品质、价格和售后服务等。

为了获得竞争优势，厂商需要不断提高产品性能，降低成本，提供更好的售后服务。

5. 市场发展趋势5.1 技术创新的推动随着科技的不断进步，FFU的技术也在不断创新。

例如，采用先进的风机和过滤器材料，提高过滤效率，降低能耗。

在未来，随着新材料和先进技术的应用，FFU将变得更加高效、智能。

因此，技术创新将推动市场的发展。

5.2 管理标准的提高随着行业的发展，对FFU的管理标准也在不断提高。

例如，ISO14644-1标准中对洁净度和颗粒浓度的要求，FFU需要达到相应的洁净度级别。

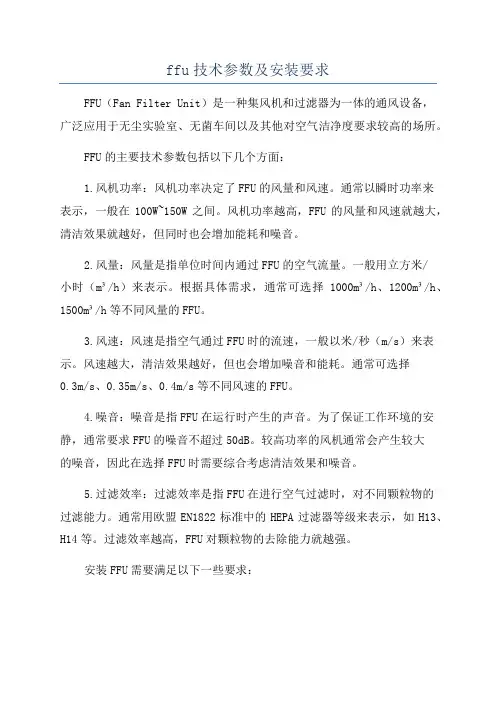

ffu技术参数及安装要求FFU（Fan Filter Unit）是一种集风机和过滤器为一体的通风设备，广泛应用于无尘实验室、无菌车间以及其他对空气洁净度要求较高的场所。

FFU的主要技术参数包括以下几个方面：1.风机功率：风机功率决定了FFU的风量和风速。

通常以瞬时功率来表示，一般在100W~150W之间。

风机功率越高，FFU的风量和风速就越大，清洁效果就越好，但同时也会增加能耗和噪音。

2.风量：风量是指单位时间内通过FFU的空气流量。

一般用立方米/小时（m³/h）来表示。

根据具体需求，通常可选择1000m³/h、1200m³/h、1500m³/h等不同风量的FFU。

3.风速：风速是指空气通过FFU时的流速，一般以米/秒（m/s）来表示。

风速越大，清洁效果越好，但也会增加噪音和能耗。

通常可选择0.3m/s、0.35m/s、0.4m/s等不同风速的FFU。

4.噪音：噪音是指FFU在运行时产生的声音。

为了保证工作环境的安静，通常要求FFU的噪音不超过50dB。

较高功率的风机通常会产生较大的噪音，因此在选择FFU时需要综合考虑清洁效果和噪音。

5.过滤效率：过滤效率是指FFU在进行空气过滤时，对不同颗粒物的过滤能力。

通常用欧盟EN1822标准中的HEPA过滤器等级来表示，如H13、H14等。

过滤效率越高，FFU对颗粒物的去除能力就越强。

安装FFU需要满足以下一些要求：1.安装高度：根据FFU的风速和使用环境的要求，需要确定合适的安装高度。

一般建议将FFU安装在1.8米以上高度，确保其能够有效覆盖工作区域。

2.安装位置：FFU的安装位置应考虑到通风的需要，一般应远离其他设备或障碍物，以充分发挥其通风效果。

3.配电需求：在安装FFU时，需要提供相应的电源插座和电路来满足其工作电流和功率需求，通常为220V电源。

4.维护和清洁：为了保证FFU的正常运行和使用寿命，需要定期对其进行清洁和维护。

能耗
选择高效、节能的电机和控制系 统，降低运行成本。
01
风量
根据洁净室面积、高度和换气次 数确定所需风量，选择合适风量 的FFU。
02
03
过滤效率
根据洁净度要求选择不同过滤效 率的过滤器，确保满足洁净度需 求。
04
2024/3/26
10
不同场景下的配置策略
乱流洁净室
采用大风量、低噪音的FFU，提高换气次数， 确保洁净度。
02
误区二
认为风量越大越好。实际上， 风量过大会增加能耗和噪音， 应根据实际需求选择合适的风 量。
03
误区三
忽视过滤器的维护和更换。应 定期检查和更换过滤器，确保 过滤效率和空气质量。
04
注意事项
在选型过程中，还需考虑安装、 调试、维护等环节的便捷性和 成本。同时，了解厂家的技术 实力、售后服务等也是非常重 要的。
24
06
FFU市场前景与行业发展趋势预测
2024/3/26
25
当前市场现状及竞争格局分析
市场规模及增长
FFU市场在过去几年中呈现出稳步增长的态势，市场规模不断扩大，预计未来几年将继续保 持增长。
竞争格局
目前，FFU市场上存在多个品牌，包括国际知名品牌和国内品牌。这些品牌在产品性能、品 质、服务等方面存在差异，形成了不同的市场竞争格局。
3
实施效果
经过FFU净化后，实验室空气洁净度得到 显著提升，为实验提供了良好的环境条件， 提高了实验结果的准确性和可靠性。
2024/3/26
23
电子厂房洁净度提升案例剖析
2024/3/26
01
电子厂房洁净需求
电子厂房对空气洁净度有严格要求，需要保证生产过程中的产品质量和

电子行业FFU设计洁净空调室为维持室内高洁净度，必须去除室内所产生的微尘粒子，因此对气流组织有严格的要求。

对于ISO3-ISO6级（1~1000级）的洁净室目前采用上顶棚送风、下地板回风的垂直单向流气流组织。

对于ISO7~ISO8级（10000~10000级）的洁净室常采用上顶棚送风、下侧回风口的非单向流气流组织。

（2）恒温恒湿控制精度高由于电子产品的制造工艺对温、湿度变化极为敏感，所以在洁净室工艺区域的空气参数须严格控制在极小的范围内。

洁净空调系统目前普遍采用了控制灵活、性能可靠的直接数字控制（Direct Digital Control,DDc)系统，当室内空气参数达不到设计要求时，可通过DDC控制系统来自动调节各阀门开大或关小。

这样就不至于使房间温、湿度波动太大，影响产品质量和成品率。

（3）新风量大，换气次数高在电子产品制造过程中需使用有毒的化学品，会产生有毒的废气，必须排出室外。

为保持洁净室内正压和满足卫生条件，必须补充大量新风。

为了保持高洁净度，洁净室应有较高的换气次数，同时室内的空气流速不能太大，一般在0、4m／s以下。

（4）洁净室空调冷负荷大但湿负荷很小，热湿比值接近无限大电子行业的洁净室一般都置于建筑物的中部，虽然通过围护结构的得热量较小，但洁净室内工艺设备的发热量相当大，即全年需要排除室内余热量。

如6in晶圆厂的单位面积耗电量约为1、35kW/m2，而8in晶圆厂的单位面积耗电量则约达到了1、9kW/m2。

洁净室内一般无散湿源，工作人员也是密封在防尘服中。

为了减少静电现象，空气不能太干燥，这就要求空调系统处理室内回风时不能是减湿过程。

二：FFU 洁净空调系统大循环量的回风的冷却由排数少、迎面风速低、水温为12~17℃的换热盘管承担，回风从回风道到顶棚时经换热盘管除去湿热。

由于该换热器的盘管温度高于回风的露点温度，换热器的表面没有液体水析出，故称其为干盘管（Dry Coil)。

室外新风经新风机组（Make-up Air Unit,MAU）、粗中效过滤、预热、降焓、减湿、再热、高效过滤后送入顶棚。

ffu空气净化器工作原理
FFU空气净化器是一种常见的空气净化装置，它能有效
净化室内空气中的微尘、污染物和有害气体。

FFU空气净化
器把大量的空气进行循环，在各个处理环节进行深度净化及清洁，将不新鲜的空气尽可能快速替换为新鲜空气。

FFU空气
净化器通常可以满足室内空气质量标准，使室内空气更加清新，还可以有效去除室内各种污染物和有害气体。

FFU空气净化器的工作原理是将大量的室外新鲜空气进行循
环处理，其中主要环节包括室外空气的风机进行预处理，空压机将新鲜空气挤压至室内空气，然后空气进入滤网，去除它们中的杂质、污染物和有害气体。

滤网里可以使用活性炭、HEPA过滤等滤材来滤除空气中的有毒物质和异味。

接着，净
化后的空气被送至室内，循环处理完毕。

FFU空气净化器还可以通过内部的温度控制器来调节室内空
气的温度，保证室内环境的温湿度可以减少致病细菌的数量，从而使空气达到更好的净化效果。

此外，FFU空气净化器还
可以与空调、中央采暖系统等设备相结合，以达到最佳的空气净化效果。

总之，FFU空气净化器是一种十分有效的清洁室内空气的净
化装置，它能够快速净化室内空气，去除室内各种有毒物质和杂质，并能通过内部温度控制器来调节室内环境的温度，从而减少致病细菌的数量，使空气质量得到更好的改善。

因此，FFU空气净化器由于其设计的简单、操作的容易、成本的低
廉以及净化效果的优异，已经成为当今室内环境清洁的不二之
选。

它不仅能够有效地净化空气，还可以满足空气质量标准，是一种保护室内空气质量的理想设备。

Superior Quality 超凡品质 Excellent Service 卓越服务
二.空调系统设计
1.空调主机选择
净化系统形式
MAU+DCC+FFU
2.空调恒温恒湿系统 3.净化送风系统
优点：
1.全面解决层高不够问题 2.循环次数按需调节
3.局部洁净度可调
4.车间100%分区控制 5.可升级至1000级及局部100级 6.故障率低，系统超级稳定； 7.单台故障对系统无影响； 8.新风机故障仅影响湿度，对温度影响不大；
车间空调净化
ห้องสมุดไป่ตู้Superior Quality 超凡品质 Excellent Service 卓越服务
之 原理
优点：系统简单、施工难度低；缺点：能耗高、不易调节（不能适应负荷变化）、风管多，要 求层高高，风柜体积庞大，机房要求面积大；特别不适合用于高洁净度，层高低的场所。
