臭氧中央空调循环送风系统(HVAC)应用

HVAC是Heating, Ventilation and Air Conditioning 的英文缩写，就是供热通风与空气调节。

既代表上述内容的学科和技术，也代表上述学科和技术所涉及到的行业和产业。

HVAC又指一门应用学科，它在世界建筑设计和工程以及制造业有广泛的影响，各国都有HVAC协会，中国建筑学会暖通分会即中国的官方代表机构。

传热学、工程热力学、流体力学是其基本理论基础，它的研究和发展方向是为人类提供更加舒适的工作和生活环境。

简介空气调节系统，是包含温度、湿度、空气清净度以及空气循环的控制系统，被称为HVAC（英语：Heating,Ventilation,Air-conditioning and Cooling）。

空调供应冷气、暖气或除湿的作用原理均类似，利用冷媒在压缩机的作用下，发生蒸发或凝结，从而引发周遭空气的蒸发或凝结，以达到改变温、湿度的目的。

值得注意的是，“暖气机”是一个罕见的、热效率大于1的优良设备（若不考虑‘温室效应’）。

这使得其对地处亚热带地区的意义，远不如对于地处温带的地区来得有建设性。

历史在超过一千年前，波斯已发明一种古式的空气调节系统，利用装置于屋顶的风杆，以外面的自然风穿过凉水并吹入室内，令室内的人感到凉快。

19世纪，英国科学家及发明家麦可·法拉第(Michael Faraday），发现压缩及液化某种气体可以将空气冷冻，此现象出现在液化氨气蒸发时，当时其意念仍流于理论化。

1842年，佛罗里达州医生约翰·哥里(John Gorrie）以压缩技术制造出冰块，并使用作冷冻空气以吹向疟疾与黄热病的病人。

他想到使用其制冰机以管理大厦的环境，并想像到可令整个城市凉快的中央空气调节系统。

哥里在1851年为其制冰机取得美国专利（#8080）。

此技术受到北方一些商人及宗教领袖的攻击，因为技术威胁这些商人从北方运送冰块至南方出售的生意。

当哥里及其生意伙伴在1855年去世后，空气调节的意念亦随之消失。

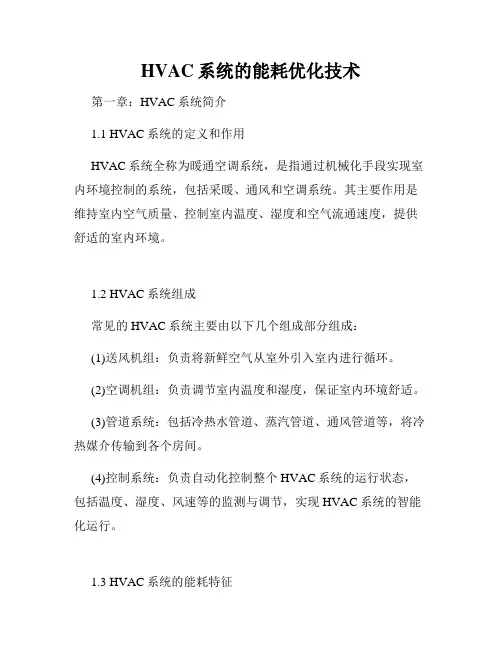

HVAC系统的能耗优化技术第一章：HVAC系统简介1.1 HVAC系统的定义和作用HVAC系统全称为暖通空调系统，是指通过机械化手段实现室内环境控制的系统，包括采暖、通风和空调系统。

其主要作用是维持室内空气质量、控制室内温度、湿度和空气流通速度，提供舒适的室内环境。

1.2 HVAC系统组成常见的HVAC系统主要由以下几个组成部分组成：(1)送风机组：负责将新鲜空气从室外引入室内进行循环。

(2)空调机组：负责调节室内温度和湿度，保证室内环境舒适。

(3)管道系统：包括冷热水管道、蒸汽管道、通风管道等，将冷热媒介传输到各个房间。

(4)控制系统：负责自动化控制整个HVAC系统的运行状态，包括温度、湿度、风速等的监测与调节，实现HVAC系统的智能化运行。

1.3 HVAC系统的能耗特征HVAC系统的能源主要来自电力和燃气。

能耗是HVAC系统最为重要的运行指标之一，主要取决于以下几个因素：温度差：冬季室内温度要比室外温度高，夏季则相反，造成能耗的增加。

建筑结构：建筑高度、楼面面积、外墙材料等都会影响室内热量的散出和保存，影响HVAC系统的工作效率。

室内设计：室内布局、型号是影响室内热量分布的重要因素之一。

同时，室内家具、电器的使用也会影响HVAC系统的工作效率。

第二章：HVAC系统能耗优化技术分类2.1 传统的HVAC系统能耗优化技术(1)换气率控制技术：通过调整送风机和排风机的风量、风速，实现自动调节空气的流通速度和室内空气的新鲜度的目的，大大降低了HVAC系统的运行能耗。

(2)过滤器清洗技术：及时清洗HVAC系统的空气过滤器，减小阻力，促进空气流通速度，提高系统的降温或加温效率，降低系统能耗。

(3)精密控制技术：通过采用先进的传感技术和计算机控制技术，实现室内温度、湿度、CO2浓度等参数的实时监测和精密调节，实现智能化控制，大大减少能耗。

(4)能量回收技术：将HVAC系统中的废热和废气通过换热器进行回收和利用，减少了系统的能耗。

HVAC空调系统介绍HVAC（暖通空调系统）是指一个集供暖、通风和空调功能于一体的系统。

它在建筑物中起着重要作用，为用户提供舒适的室内环境。

以下是对HVAC空调系统的详细介绍。

HVAC系统的组成部分：1.空调：空调是HVAC系统中的核心部分，用于调节室内的温度和湿度。

它可以通过空气或水来进行制冷和加热，并通过风扇将温度适宜的空气或水输送到室内。

2.供暖系统：供暖系统可以使用多种方式来加热室内空气，如锅炉、电热片、热泵等。

供暖系统的功能是将热能传递给室内空气，使空气温度升高并提供舒适的室内环境。

3.通风系统：通风系统的功能是为室内空气提供新鲜空气，并排除室内的污染物和不适宜的空气。

通过通风系统，新鲜空气可以从室外进入建筑物，并将室内的污染物排放到室外。

4.控制系统：控制系统是HVAC系统中的大脑，用于监测和控制整个系统的运行。

它可以根据室内外的温度和湿度变化来调整空调和供暖系统的温度，以确保室内的舒适性。

HVAC系统的工作原理：HVAC系统通过空气或水循环来实现制冷、供暖和通风功能。

其中，空气循环通过送风管和回风管来实现，水循环通过输水管和回水管来实现。

制冷循环：1.制冷剂被压缩为高压气体，然后通过蒸发器冷却室内空气。

2.冷却后的空气被风扇吹出，并通过送风管输送到室内。

3.室内空气吸收热量后变热，然后通过回风管返回室外。

4.热量被冷却剂吸收，并通过压缩机排放到室外。

供暖循环：1.供暖系统将热能传递给水或空气。

2.传热介质通过输水管或送风管进入室内。

3.室内空气或水吸收热能后变热。

4.热能被热源吸收，并通过回水管或回风管返回到供暖系统。

通风循环：1.通风系统从室外吸入新鲜空气，通过过滤器去除杂质。

2.过滤后的空气通过送风管输送到室内。

3.室内空气中的污染物被排出室外，并通过回风管返回到通风系统。

4.排出室外的空气通过排风机排出。

HVAC系统的优点：1.提供舒适的室内环境：HVAC系统可以通过恒定的温度和湿度来提供舒适的室内环境，使人们感到舒适和健康。

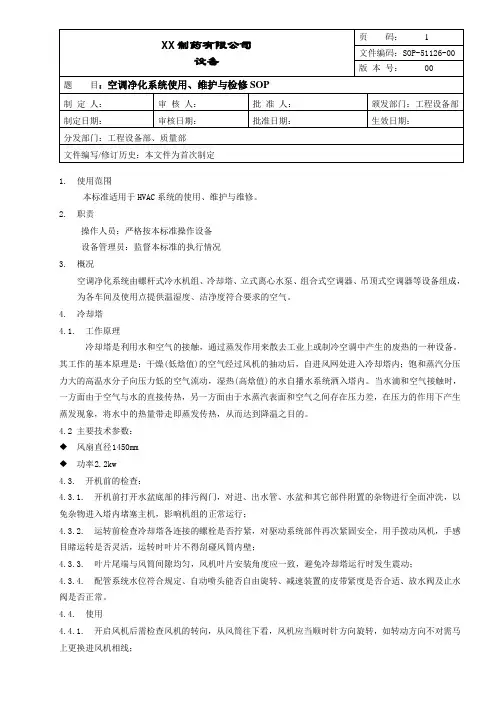

1.使用范围本标准适用于HVAC系统的使用、维护与维修。

2.职责操作人员：严格按本标准操作设备设备管理员：监督本标准的执行情况3.概况空调净化系统由螺杆式冷水机组、冷却塔、立式离心水泵、组合式空调器、吊顶式空调器等设备组成，为各车间及使用点提供温湿度、洁净度符合要求的空气。

4.冷却塔4.1. 工作原理冷却塔是利用水和空气的接触，通过蒸发作用来散去工业上或制冷空调中产生的废热的一种设备。

其工作的基本原理是：干燥(低焓值)的空气经过风机的抽动后，自进风网处进入冷却塔内；饱和蒸汽分压力大的高温水分子向压力低的空气流动，湿热(高焓值)的水自播水系统洒入塔内。

当水滴和空气接触时，一方面由于空气与水的直接传热，另一方面由于水蒸汽表面和空气之间存在压力差，在压力的作用下产生蒸发现象，将水中的热量带走即蒸发传热，从而达到降温之目的。

4.2 主要技术参数：◆风扇直径1450mm◆功率2.2kw4.3. 开机前的检查：4.3.1. 开机前打开水盆底部的排污阀门，对进、出水管、水盆和其它部件附置的杂物进行全面冲洗，以免杂物进入塔内堵塞主机，影响机组的正常运行；4.3.2. 运转前检查冷却塔各连接的螺栓是否拧紧，对驱动系统部件再次紧固安全，用手拨动风机，手感目睹运转是否灵活，运转时叶片不得刮碰风筒内壁；4.3.3. 叶片尾端与风筒间隙均匀，风机叶片安装角度应一致，避免冷却塔运行时发生震动；4.3.4. 配管系统水位符合规定、自动喷头能否自由旋转、减速装置的皮带紧度是否合适、放水阀及止水阀是否正常。

4.4. 使用4.4.1. 开启风机后需检查风机的转向，从风筒往下看，风机应当顺时针方向旋转，如转动方向不对需马4.4.2. 风机运转正常后，先打开出水阀，后打开进水阀，同时注意调整好水的位置，保证循环水量符合冷却流量的要求；4.4.3. 循环水泵吸入部分的位置应低于冷却塔水盆水面位置，确保水泵正常工作。

4.5. 维护维修4.5.1. 定期打开水盆排水阀,清洗盆内污垢并排除；4.5.2. 定期用手转动喷头,查看能否左右旋转；4.5.3. 定期查看塔内、喷水管及散水孔内是否有污物堵塞，定期清理冷却塔内残留物，保证进水塔水质不含油脂和其它混浊物；4.5.4. 定期查看减速装置皮带的松紧度；4.5.5. 定期查看风扇叶片是否能顺利转动，叶片尖端距风筒之间的间歇是否一致；4.5.6. 定期查看旋转器与固定座之间的间歇是否有污物堵塞；4.5.7. 冷却塔在运行时，应有专人管理，发现问题应及时找出原因，及时排除；4.7. 注意事项4.7.1. 在运转当中，应注意机器声音是否协调，要迅速分清事故前的异常运转声音；4.7.2.定时检查机器各紧固部位，是否松动、脱接现象；4.7.3. 在进行检查、清扫、修理时应切断机器电源开关，并在电源处设专人看管，严防风机启动伤人；4.7.4. 电机在维修后必须检查风机运转方向；4.7.5. 设备在运转过程中，必须保证喷水管能够轻松旋转，否则将严重影响冷水塔的冷却能力；4.7.6. 对长时间不使用的冷却塔，应切断电源，松开皮带，排尽塔内残留水，同时应加外罩防护，防止赃物进入以及日晒雨淋，导致冷却塔的加速老化。

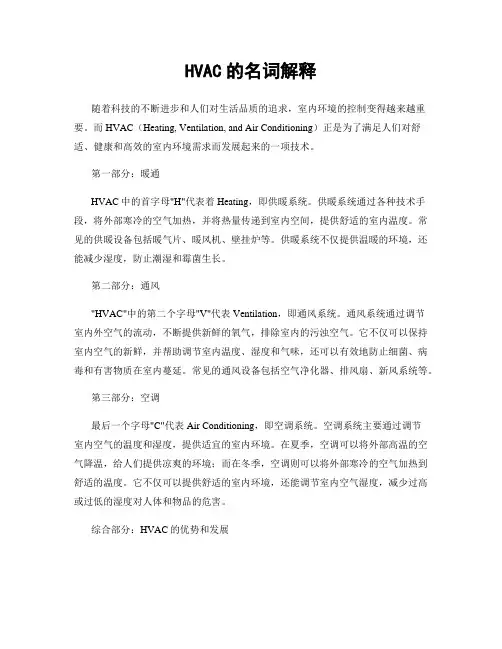

HVAC的名词解释随着科技的不断进步和人们对生活品质的追求，室内环境的控制变得越来越重要。

而HVAC（Heating, Ventilation, and Air Conditioning）正是为了满足人们对舒适、健康和高效的室内环境需求而发展起来的一项技术。

第一部分：暖通HVAC中的首字母"H"代表着Heating，即供暖系统。

供暖系统通过各种技术手段，将外部寒冷的空气加热，并将热量传递到室内空间，提供舒适的室内温度。

常见的供暖设备包括暖气片、暖风机、壁挂炉等。

供暖系统不仅提供温暖的环境，还能减少湿度，防止潮湿和霉菌生长。

第二部分：通风"HVAC"中的第二个字母"V"代表Ventilation，即通风系统。

通风系统通过调节室内外空气的流动，不断提供新鲜的氧气，排除室内的污浊空气。

它不仅可以保持室内空气的新鲜，并帮助调节室内温度、湿度和气味，还可以有效地防止细菌、病毒和有害物质在室内蔓延。

常见的通风设备包括空气净化器、排风扇、新风系统等。

第三部分：空调最后一个字母"C"代表Air Conditioning，即空调系统。

空调系统主要通过调节室内空气的温度和湿度，提供适宜的室内环境。

在夏季，空调可以将外部高温的空气降温，给人们提供凉爽的环境；而在冬季，空调则可以将外部寒冷的空气加热到舒适的温度。

它不仅可以提供舒适的室内环境，还能调节室内空气湿度，减少过高或过低的湿度对人体和物品的危害。

综合部分：HVAC的优势和发展HVAC的发展离不开技术的进步和人们对舒适生活的追求。

它不仅可以提供舒适的室内环境，还能为人们节约能源和降低环境污染做出贡献。

通过合理运用供暖、通风和空调技术，可以实现能源的高效利用和减少污染物的排放。

除了满足人们对舒适环境的需求，HVAC还在不同领域发挥着重要作用。

在医疗机构，HVAC系统可以为患者提供洁净、舒适的环境，并通过适当的过滤装置防止病原体传播。

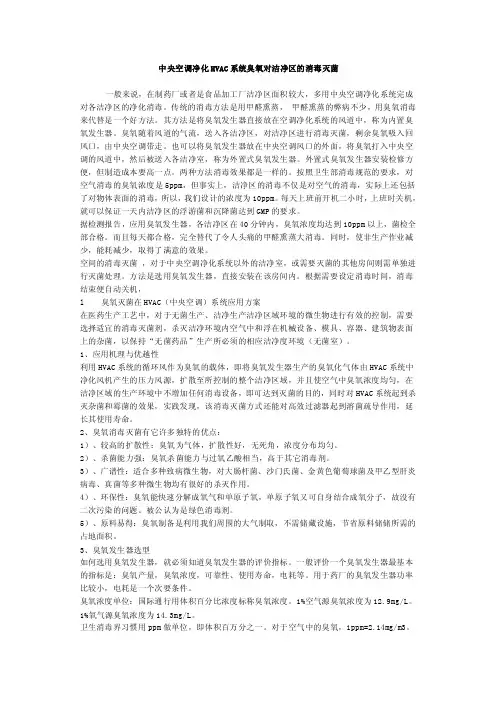

中央空调净化HVAC系统臭氧对洁净区的消毒灭菌一般来说，在制药厂或者是食品加工厂洁净区面积较大，多用中央空调净化系统完成对各洁净区的净化消毒。

传统的消毒方法是用甲醛熏蒸，甲醛熏蒸的弊病不少，用臭氧消毒来代替是一个好方法。

其方法是将臭氧发生器直接放在空调净化系统的风道中，称为内置臭氧发生器。

臭氧随着风道的气流，送入各洁净区，对洁净区进行消毒灭菌，剩余臭氧吸入回风口，由中央空调带走。

也可以将臭氧发生器放在中央空调风口的外面，将臭氧打入中央空调的风道中，然后被送入各洁净室，称为外置式臭氧发生器。

外置式臭氧发生器安装检修方便，但制造成本要高一点。

两种方法消毒效果都是一样的。

按照卫生部消毒规范的要求，对空气消毒的臭氧浓度是5ppm，但事实上，洁净区的消毒不仅是对空气的消毒，实际上还包括了对物体表面的消毒，所以，我们设计的浓度为10ppm。

每天上班前开机二小时，上班时关机，就可以保证一天内洁净区的浮游菌和沉降菌达到GMP的要求。

据检测报告，应用臭氧发生器，各洁净区在40分钟内，臭氧浓度均达到10ppm以上，菌检全部合格。

而且每天都合格，完全替代了令人头痛的甲醛熏蒸大消毒。

同时，使非生产作业减少，能耗减少，取得了满意的效果。

空间的消毒灭菌，对于中央空调净化系统以外的洁净室，或需要灭菌的其他房间则需单独进行灭菌处理。

方法是选用臭氧发生器，直接安装在该房间内。

根据需要设定消毒时间，消毒结束便自动关机，l 臭氧灭菌在HVAC（中央空调）系统应用方案在医药生产工艺中，对于无菌生产、洁净生产洁净区域环境的微生物进行有效的控制，需要选择适宜的消毒灭菌剂，杀灭洁净环境内空气中和浮在机械设备、模具、容器、建筑物表面上的杂菌，以保持“无菌药品”生产所必须的相应洁净度环境（无菌室）。

1、应用机理与优越性利用HVAC系统的循环风作为臭氧的载体，即将臭氧发生器生产的臭氧化气体由HVAC系统中净化风机产生的压力风源，扩散至所控制的整个洁净区域，并且使空气中臭氧浓度均匀，在洁净区域的生产环境中不增加任何消毒设备，即可达到灭菌的目的，同时对HVAC系统起到杀灭杂菌和霉菌的效果，实践发现，该消毒灭菌方式还能对高效过滤器起到溶菌疏导作用，延长其使用寿命。

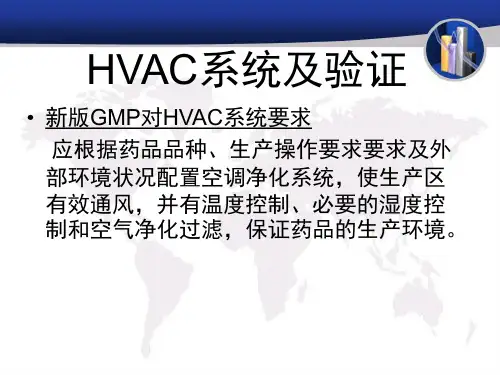

净化空调系统HVAC的验证及运行过程的维护与保养随着现代城市化进程的加速，建筑物的使用功能越来越多，室内空气便显得尤为重要，因为室内大气环境与外界环境存在着很大的差别，室内空气中存在大量的染料，化学中毒和放射性物质，为此，空气净化设备成为一种必要的设备。

HVAC系统（暖通空调系统）是现代建筑的核心部分，负责增温、制冷、加湿、除湿、通风、换气和热回收等多个功能，HVAC系统的运行直接关系到室内环境质量，HVAC系统的安全和运行可靠性是十分重要的话题，下面本文将围绕净化空调系统HVAC的验证及运行过程的维护与保养这一话题展开分析。

1. 净化空调系统HVAC的验证1.1 空气质量检测HVAC系统最主要的功能之一是对室内空气质量的控制，所以空气质量检测是验证HVAC系统是否正常运行的重要步骤之一。

空气质量检测的核心数据是空气中的 VOCs （挥发性有机物）。

VOCs 生命短暂，常常会快速降解，导致测量过程不准确。

但是，如果使用好的设备，依据现行条例和规范，我们仍然可以获得非常重要的信息。

1.2 通风测试为了验证室内的HVAC系统是否正常运行，我们需要关注HVAC系统的通风情况。

通过抽取空气样本，测量内部 CO 和 CO2 浓度来检测HVAC系统的通风状况。

另外，还可以通过现场观察现象，或者对通风口的空气流量进行量化来判断。

1.3 温湿度测试为了检测HVAC系统的功能是否正常，我们需要对HVAC系统的温湿度进行测试。

通过测量温度和湿度，可以判断HVAC系统的性能是否符合要求。

另外还可以关注房间的气流，检测房间内的湿度、温度和空气质量是否适当。

2. 净化空调系统HVAC的运行过程的维护与保养2.1 清洁通风口HVAC系统中的通风口是空气进入建筑物的通道，所以它们应该保持清洁状态。

通风口应该经常清洁，尤其是在灰尘和污染物较多的环境中，需要更加注意清洁通风口的频率。

2.2 更换过滤器HVAC系统中的过滤器需要经常更换，以确保系统中的空气得到合适的过滤。

HVAC系统培训教材目录1.暖通空调系统概述 (4)1.1. 温度 (4)1.2. 湿度 (4)1.3. 压力 (5)1.4. 换气 (5)2.暖通空调中常见的设备 (6)2.1. 分类 (6)2.1.1.冷冻机房 (6)2.1.2.空调机房 (6)2.1.3.室内 (6)2.2. 示例 (6)2.2.1.锅炉 (6)2.2.2.热交换器 (6)2.2.3.冷水机组 (6)2.2.4.空调机分类 (8)2.2.5.加湿器 (8)2.2.6.室内温控器 (8)3.楼宇自控系统 (10)3.1. 组成 (10)3.2. 点的类型 (10)3.2.1.DI (10)3.2.2.DO (10)3.2.3.AI (10)3.2.4.AO (10)3.3. 常用术语 (11)3.3.1.设定点 (11)3.3.2.控制点 (11)3.3.3.偏移量 (11)3.3.4.控制范围 (11)3.3.5.偏差 (11)3.3.6.正向作用 (11)3.3.7.反向作用 (11)3.3.8.常开型和常闭型 (11)3.3.9.重新设定 (12)4.节能管理 (13)4.1. 可编程时间控制模式 (13)4.2. 最佳启停(SSTO Start/Stop Time Optimization ) (13)4.3. 焓值控制（Enthalpy optimization） (14)4.4. 全新风运行 (14)4.5. 夜间净化 (14)4.6. 间歇工作 (14)5.空调系统的类型和控制 (15)5.1. 定风量系统 (15)5.1.1.典型的空调机组控制原理 (15)5.1.2.典型的新风机控制原理 (15)5.2. 变风量(VAV)系统 (16)5.2.1.VAV的基本控制方式 (16)5.2.2.压力有关型VAV末端 (17)5.2.3.简单的单冷型与压力无关的VAV末端 (17)5.2.4.带再加热设备的VAV末端 (17)5.2.5.并行风机 (17)5.2.6.串联风机 (17)5.2.7.不带风机的诱导式 (17)5.2.8.传统的VAV和最新的TRAV (18)6.其他自控系统简介 (19)6.1. 水系统 (19)6.1.1.定流量系统 (19)6.1.2.变流量系统 (19)6.1.3.一次泵和二次泵 (19)6.2. 给排水系统 (20)6.3. 照明系统 (20)6.4. 变配电系统 (20)6.5. 电梯系统 (21)1.暖通空调系统概述HVAC (heating, ventilation, Air condition)控制系统的目的是通过控制锅炉、冷冻机、水泵、风机、空调机组等等来维护环境的舒适。
