建筑外窗气密性检测及加强措施研究
- 格式:pdf
- 大小:240.02 KB
- 文档页数:2

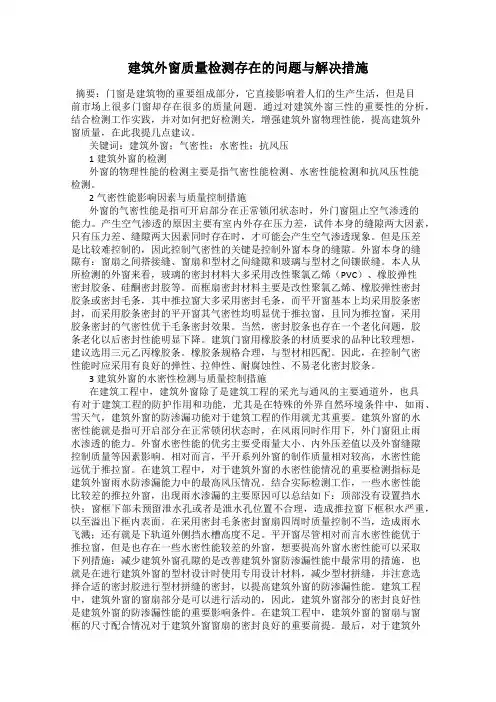

建筑外窗质量检测存在的问题与解决措施摘要:门窗是建筑物的重要组成部分,它直接影响着人们的生产生活,但是目前市场上很多门窗却存在很多的质量问题。
通过对建筑外窗三性的重要性的分析,结合检测工作实践,并对如何把好检测关,增强建筑外窗物理性能,提高建筑外窗质量,在此我提几点建议。
关键词:建筑外窗;气密性;水密性;抗风压1建筑外窗的检测外窗的物理性能的检测主要是指气密性能检测、水密性能检测和抗风压性能检测。
2气密性能影响因素与质量控制措施外窗的气密性能是指可开启部分在正常锁闭状态时,外门窗阻止空气渗透的能力。
产生空气渗透的原因主要有室内外存在压力差,试件本身的缝隙两大因素,只有压力差、缝隙两大因素同时存在时,才可能会产生空气渗透现象。
但是压差是比较难控制的,因此控制气密性的关键是控制外窗本身的缝隙。
外窗本身的缝隙有:窗扇之间搭接缝、窗扇和型材之间缝隙和玻璃与型材之间镶嵌缝。
本人从所检测的外窗来看,玻璃的密封材料大多采用改性聚氯乙烯(PVC)、橡胶弹性密封胶条、硅酮密封胶等。
而框扇密封材料主要是改性聚氯乙烯、橡胶弹性密封胶条或密封毛条,其中推拉窗大多采用密封毛条,而平开窗基本上均采用胶条密封,而采用胶条密封的平开窗其气密性均明显优于推拉窗,且同为推拉窗,采用胶条密封的气密性优于毛条密封效果。
当然,密封胶条也存在一个老化问题,胶条老化以后密封性能明显下降。
建筑门窗用橡胶条的材质要求的品种比较理想,建议选用三元乙丙橡胶条。
橡胶条规格合理,与型材相匹配。
因此,在控制气密性能时应采用有良好的弹性、拉伸性、耐腐蚀性、不易老化密封胶条。
3建筑外窗的水密性检测与质量控制措施在建筑工程中,建筑外窗除了是建筑工程的采光与通风的主要通道外,也具有对于建筑工程的防护作用和功能,尤其是在特殊的外界自然环境条件中,如雨、雪天气,建筑外窗的防渗漏功能对于建筑工程的作用就尤其重要。
建筑外窗的水密性能就是指可开启部分在正常锁闭状态时,在风雨同时作用下,外门窗阻止雨水渗透的能力。
建筑外窗气密性能现场检测方法研究建筑外窗气密性能现场检测是指对建筑外窗进行实际检测,以评估其气密性能的能力。
随着建筑节能要求的增加,建筑外窗的气密性能成为了一项重要的指标。
本文将就建筑外窗气密性能现场检测方法进行研究,提出一种可行的检测方法。
首先,建筑外窗气密性能的检测需要具备一定的仪器设备。
传统的方法是使用烟雾法,即在室内产生烟雾,通过观察烟雾在窗缝中的渗透情况来评估窗户的气密性能。
这种方法简单易行,但存在一些问题,如烟雾的扩散速度受风速等外界环境因素影响较大,导致测量结果不够准确。
因此,现代的气密性能检测仪器应具备高精度、高稳定性和高灵敏度,并能够实时记录测量数据。
其次,建筑外窗气密性能现场检测需要进行标定和准备工作。
首先,要根据建筑外窗的尺寸和形状,准备合适大小的气密性能检测工具。
其次,需要在检测之前对检测仪器进行标定。
标定的目的是校准仪器的测量精度,确保测量结果准确可靠。
标定的方法可以根据实际情况选择,如使用标准气体进行零点和满量程校准。
然后,进行建筑外窗气密性能现场检测。
在检测过程中,需要注意以下几个方面。
首先,使用测量工具将建筑外窗与室内环境隔离,确保测量结果主要受窗户本身气密性能的影响。
其次,要控制室内外的温度和湿度差异,以减少气流对测量结果的影响。
然后,要注意测量时间的选择,建议选择风速较大的时间段进行测量,以模拟窗户在大风环境下的实际使用情况。
最后,要记录并分析测量数据,评估建筑外窗的气密性能是否满足相关标准要求。
最后,对建筑外窗气密性能现场检测方法进行总结。
现场检测的目的是评估建筑外窗的气密性能,以确保建筑节能要求的达到。
本文提出的检测方法包括准备工作、检测方法和数据分析等方面的内容,可应用于实际工程中。
随着科技的不断进步,建筑外窗气密性能现场检测方法也将不断更新和完善,以满足建筑节能需求的不断提高。
建筑外门窗气密、水密、抗风压性能分级及检测方法现在,建筑物,如住宅、写字楼、商业建筑和公共建筑等,都有一套标准和相应的规范,以保证对其外部窗户的要求。
这些外部窗户必须具备一定的气密、水密和抗风压性能,以保护其内部空间不受外界条件的影响。
因此,为了实现建筑外窗气密、水密和抗风压性能分级以及检测方法,本文将对此进行详细探讨。
首先,建筑外窗的气密性能分级及检测方法。
对建筑外窗气密性能的要求主要有气密性能分级和耐风强度分级两部分。
针对气密性能分级,一般采用百分表法来实施,一般分级有:I级(内阁内5c/),II级(内阁内3斤c/),III级(内阁内1斤c/),IV级(内阁内0.5斤c/)。
而气密检测方法,一般采用的是压差法,即将建筑外窗材料两边分别施加大气压,然后测量两侧压差,可以得出外窗气密性能的数值。
其次,建筑外窗的水密性能分级及检测方法。
水密等级一般根据实际要求分为防水等级和抗水等级,其中防水等级有四个等级,分别为B1级、B2级、B3级、B4级;抗水等级有三个等级,分别为C、D、E级。
而水密性能检测方法,一般采取的是水滴检测法。
即通过在建筑外窗上施加一定渗透水压,观察水滴状态及变化,以检测此窗户的水密性能。
再次,建筑外窗的抗风压性能分级及检测方法。
对建筑外窗的抗风压性能一般也分为四个等级,分别为A1级、A2级、A3级、A4级,其中A1级最耐风,A4级最不耐风。
而抗风压性能检测方法,一般采用的是空气正压检测法。
即将一定的负压施加在建筑外窗上,观察是否出现渗漏情况,以检测此窗户的抗风压性能。
总之,上述就是本文对建筑外窗气密、水密、抗风压性能分级以及检测方法的详细介绍。
在实施这些检测方法时,应注意不同窗户材料的耐风强度以及气密、水密性能的差异,以确保建筑外窗的质量。
只有这样,才能确保建筑外窗能够具备较好的气密、水密和抗风压性能,从而为建筑物内部空间提供良好的保护。
《建筑外门窗气密水密抗风压性能分级及检测方法》建筑外门窗的气密、水密和抗风压性能是建筑物保持室内温度稳定、节能减排并保证室内舒适度的重要因素。
为了保证门窗的性能,国家标准GB/T7106-2024《建筑工程门、窗、幕墙气密性能检测方法》和GB/T7107-2024《建筑工程门、窗、幕墙水密性能检测方法》规定了门窗的气密和水密性能的检测方法。
首先,对于门窗的气密性能分级及检测方法,根据不同的气密性能等级,可分为A1、A2、B1、B2和C级。
其中,A1级是最高级别,C级是最低级别。
气密性能的检测方法是通过静压差法进行测试。
测试过程中,首先在门窗内外两侧施加相同的静压差,然后通过测定两侧气密性能的差异来评估门窗的气密性能。
根据持续时间和测定压差的变化来确定门窗的气密性能等级。
其次,对于门窗的水密性能分级及检测方法,根据不同的水密性能等级,可分为E、A3、A2、A1和C级。
其中,E级是最高级别,C级是最低级别。
水密性能的检测方法是通过水喷淋法进行测试。
测试过程中,首先在门窗外侧注水,然后观察门窗内侧是否渗水来评估门窗的水密性能。
根据持续时间和渗水量的变化来确定门窗的水密性能等级。
最后,对于门窗的抗风压性能分级及检测方法,根据不同的抗风压性能等级,可分为P1、P2、P3、P4和P5级。
其中,P1级是最高级别,P5级是最低级别。
抗风压性能的检测方法是通过风洞实验进行测试。
测试过程中,将门窗样品固定在风洞中,施加不同风速的风力,然后观察门窗是否变形、漏风等来评估门窗的抗风压性能。
根据变形程度和漏风量的变化来确定门窗的抗风压性能等级。
总之,建筑外门窗的气密、水密和抗风压性能对于保证建筑物的节能性和舒适度非常重要。
通过严格按照国家标准进行检测,可以评估门窗的性能等级,从而确保门窗的质量,提高建筑物的能效和舒适性。
门窗节能工程质量与现场气密性检测研究发布时间:2022-05-16T06:09:30.608Z 来源:《建筑实践》2021年36期作者:冯观庆邓云强[导读] 目前,随着我国市场经济的快速发展,建筑外门窗的种类也逐步增多。
冯观庆邓云强贺州学院?广西贺州?542899摘要:目前,随着我国市场经济的快速发展,建筑外门窗的种类也逐步增多。
与以往相比,研发人员从气密、水密、抗压性、防火、隔热和保温方面对建筑外门窗进行了改进,使相关产品更符合现今市场需求,不仅有效保障了居民的生活质量,还减少了由外门窗建筑材料引发的安全事故。
关键词:节能工程;建筑外窗;施工控制;气密性检测引言随着建筑行业的发展,我国开始逐渐认识到建筑工程所带来的污染严重问题。
建筑工程建设过程当中会产生较大的环境污染和能源消耗,政府开始倡导建筑企业应用节能材料。
另外,由于大部分建筑材料都是不可再生材料,建筑材料使用成本逐渐提高。
因此,为保证节能材料能够达到与传统材料一样的作用,需要严格检测建筑节能材料的质量,保证节能建筑材料质量符合国家规定标准。
1建筑工程现场检查与检测管理的重要性首先,建筑工程现场检查和检测管理有利于及时发现建筑质量问题,提高建筑质量检测的效率。
在建筑建设过程中应用现场检查检测可以了解建筑结构的质量,帮助建设公司随时了解建筑情况,及时发现相关问题并纠正问题。
其次,建筑工程现场检查与检测管理有利于帮助企业营造良好形象,建筑企业所建设的项目关系到数千人的生命安全,一旦建筑项目出现问题会导致人民群众出现生命财产危险。
通过建筑工程项目检查与检测管理可以及时发现建筑施工质量问题,提高现场施工的规范水平,保障建筑项目建设的质量和安全,有利于帮助企业树立良好的外在形象,获得更多客户的认可和支持,从而增强企业的竞争力。
最后,建筑工程现场检查与检测有利于企业达到节能环保的目的,在项目建设过程当中容易出现环境污染,如施工粉尘会造成周围的空气质量下降,施工噪音会对周围的居民造成噪音污染,因此在施工过程中通过现场检查与检测可以识别建筑项目污染情况,并针对有关问题采用环保措施,比如在施工现场周围位置喷放水雾,应用水雾吸附粉尘,控制粉尘的传播扩散范围。
外门窗气密性检测标准和方法的探讨摘要:随着经济的快速发展,人们越来越关注人们的生活,工程质量也成为人们关注的焦点。
近年来,我国建设工程安全质量指标不断提高,建筑气密性要求逐步向系统化、严密化方向发展。
由于不符合建筑外门窗气密性要求而导致的潜在问题日益受到关注。
针对于外窗气密性的现场检测,如果不符合适当的标准,这项工作也会直接影响建筑物外窗的密封。
关键词:外门窗,检测标准,气密性,方法,现状分析.一、引言据调查,建筑外窗耗热量大约占外墙建筑总耗热量的百分之四十~百分之六十。
为实现节能的目的,人们一直希望改善外窗建筑保温的特性。
同时,建筑外门窗的气密性也是评价室外门窗冲击力的主要指标。
根据国家标准GB/T 7106-2019《建筑外门窗气密、水密、抗风压性能检测方法》的分类和测试方法中,不但规定应该代替原GB/T 7106-2008,还应该改变外墙窗户空气密度测试的部分内容。
并提出了对空气密度测试的更高要求,如改变建筑室内外隔墙、门窗气体密封性试验的精度要求和性能分级表,以及提高空气密度实验机的校准方法。
建筑物外墙窗的空气密度是必不可少的。
对于节能降耗,提升建筑物外窗的气密性检测及技术水平也十分关键。
二、外门窗气密性检测的现状2.1、我国目前对于外窗气密性的要求目前,外窗气密性不达标的主要原因是由于外窗通风操作的特殊性和粗糙度低,导致外墙窗与窗框组合不足。
目前,为了有效实现建筑技术的节能控制,对我国住宅建筑采暖效率检测标准进行了修订,特别是提出了建筑外窗气密性的检测内容。
这主要是检查窗框和墙体接缝的透水性和密封性。
近年来,中国非常重视外窗的气密性试验。
一些国家单位率先开展了这项工作,开发了专门的外窗现场气密性测试仪,大大改善了整个建筑行业的监测和测试。
值得注意的是,GB/T 7106-2008的分类和检测方法不明确,标准检测数据指标不明确。
2.2、检测工作设备以及检测方法所依据原理现场检查所需的主要机器有风速传感器、压差控制箱和移动式工控机。

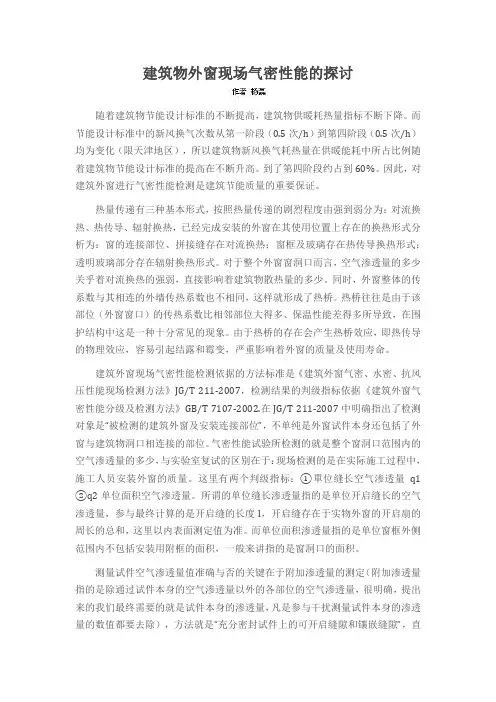

建筑物外窗现场气密性能的探讨随着建筑物节能设计标准的不断提高,建筑物供暖耗热量指标不断下降。
而节能设计标准中的新风换气次数从第一阶段(0.5次/h)到第四阶段(0.5次/h)均为变化(限天津地区),所以建筑物新风换气耗热量在供暖能耗中所占比例随着建筑物节能设计标准的提高在不断升高。
到了第四阶段约占到60%。
因此,对建筑外窗进行气密性能检测是建筑节能质量的重要保证。
热量传递有三种基本形式,按照热量传递的剧烈程度由强到弱分为:对流换热、热传导、辐射换热,已经完成安装的外窗在其使用位置上存在的换热形式分析为:窗的连接部位、拼接缝存在对流换热;窗框及玻璃存在热传导换热形式;透明玻璃部分存在辐射换热形式。
对于整个外窗窗洞口而言,空气渗透量的多少关乎着对流换热的强弱,直接影响着建筑物散热量的多少。
同时,外窗整体的传系数与其相连的外墙传热系数也不相同,这样就形成了热桥。
热桥往往是由于该部位(外窗窗口)的传热系数比相邻部位大得多、保温性能差得多所导致,在围护结构中这是一种十分常见的现象。
由于热桥的存在会产生热桥效应,即热传导的物理效应,容易引起结露和霉变,严重影响着外窗的质量及使用寿命。
建筑外窗现场气密性能检测依据的方法标准是《建筑外窗气密、水密、抗风压性能现场检测方法》JG/T 211-2007,检测结果的判级指标依据《建筑外窗气密性能分级及检测方法》GB/T 7107-2002.在JG/T 211-2007中明确指出了检测对象是“被检测的建筑外窗及安装连接部位”,不单纯是外窗试件本身还包括了外窗与建筑物洞口相连接的部位。
气密性能试验所检测的就是整个窗洞口范围内的空气渗透量的多少,与实验室复试的区别在于:现场检测的是在实际施工过程中,施工人员安装外窗的质量。
这里有两个判级指标:①單位缝长空气渗透量q1 ②q2单位面积空气渗透量。
所谓的单位缝长渗透量指的是单位开启缝长的空气渗透量,参与最终计算的是开启缝的长度l,开启缝存在于实物外窗的开启扇的周长的总和,这里以内表面测定值为准。
建筑外门窗气密水密抗风压性能分级及检测方法
1.气密性能分级:
2.气密性能检测方法:
气密性能的检测可以通过气密性能试验仪进行。
具体的检测步骤如下:(1)将试验仪的风压表、风量计和差压计等仪器连接好;
(2)将试验仪的风门对准试验窗口,并严密安装;
(3)设置试验参数,包括风速和测试时间等;
(4)根据设定的参数进行测试,记录并分析测试结果。
1.水密性能分级:
2.水密性能检测方法:
水密性能的检测可以通过水密性能试验仪进行。
具体的检测步骤如下:(1)在试验窗口周围设置水密性能试验器,确保其严密性;
(2)打开试验窗,调整好试验窗的开启度;
(3)将水密性能试验仪置于试验窗下方,并将水源接口与试验窗连
接好;
(4)依次进行不同水压等级的试验,记录并分析测试结果。
1.抗风压性能分级:
2.抗风压性能检测方法:
抗风压性能的检测可以通过压差风速法进行。
具体的检测步骤如下:
(1)搭建好适用的试验平台,确保其稳固性和安全性;
(2)将试验窗口紧密安装在试验平台上,并对其进行调整;
(3)设置好试验参数,包括风速和试验时间等;
(4)依次进行不同抗风压等级的试验,记录并分析测试结果。
综上所述,建筑外门窗的气密性能、水密性能和抗风压性能分级分别为A/B/C/D等级、1-6级和R1/R2/R3/R4/C1/C2/C3/C4等级。
相关的检测方法包括气密性能试验、水密性能试验和抗风压性能试验。
通过合理的分级和科学的检测方法,能够确保建筑外门窗的密封性能和抗风压能力的可靠性和稳定性。
外窗现场气密性检测简介外窗的气密性能是影响建筑空调能耗的一个非常重要的因素。
为了节能和改善室内热环境,迫切需要提高外窗的气密性。
因此,开展建筑外窗气密性现场检测是当前建筑节能的迫切需要。
本文主要介绍了建筑外窗气密性能现场检测的抽样要求、检测原理及装置、检测依据、检测项目、检测步骤以及判定依据。
1、抽样要求建筑门窗工程在竣工验收前,应对建筑外窗的气密性能进行现场抽样检测。
单位工程随机抽取同一生产厂家、同系列、同规格、同分格形式具有代表性的1组建筑外窗试件,试件数量为三樘外窗。
2、检测原理及装置以10Pa压差下检测对象单位缝长空气渗透量或单位面积空气渗透量进行评价。
现场利用密封板、围护结构和外窗形成静压箱,通过供风系统从静压箱吹风在检测对象两侧形成正压差或负压差。
在静压箱引出测量孔测量压差,在管路上安装流量测量装置测量空气渗透量。
现场操作:a.接通电源。
试验开始前查看窗及洞口状况,墙面应光滑致密,窗扇处于关闭状态,测量窗体尺寸并拭去墙面灰尘。
b. 根据窗口安装高级密封塑料布。
先将可调支撑架按位置均匀支撑到窗洞口内,外沿尽量与墙面平齐(小于支撑架尺寸的窗可不布置)。
然后将双面密封胶条贴于窗洞口四周,可贴多排但不能有缺口。
用高级密封塑料布从上而下粘贴洞口,在底部即窗台上方位置剪口于送风管(无透明管一端)对接,周边用透明胶带密封,在送风口另一侧开一小口用胶带将测压管粘在塑料布上,最后贴合塑料布底部。
如进行附加渗漏量测试用密封胶带将窗接缝从外侧密封。
c. 打开控制箱,连接控制箱电源线,将送风管另一端接风机正压口或负压口。
另一接口接有机玻璃管,测压接头另一端接控制箱测压口接头。
3、检测依据JG/T 211-2007 建筑外窗气密、水密、抗风压性能现场检测方法。
GB/T 7106-2008 建筑外门窗气密、水密、抗风压性能分级及检测方法。
4、检测项目1).正压总渗透量检测2).负压总渗透量检测3).正压附加渗透量检测4).负压附加渗透量检测5、检测步骤1)预备加压:正负压检测前,分别施加三个压差脉冲,压差绝对值为150Pa,加压速度约为50 Pa/s。
