外窗气密性现场检测操作规程

门窗现场气密性试验作业指导书1范围本作业指导书适用于建筑外窗（含落地窗）的气密性能分级及检测方法。

检测对象只限于窗试件本身，不涉及窗与围护结构之间的接缝部位2具体要求2.1业务委托业务员应指导委托方按要求认真填写现场检验委托合同单，并要求客户提供有关项目信息。

如需委托方提供配合，应及时告知委托方。

2.2业务流转流转卡信息由业务人员将流转卡复核无误后与委托单一并交给检测室负责人，由检测室负责人安排检测人员进行检测。

2.2.1检测人员1、现场检测工作的检测人员必须为两至三人。

2、检测人员必须着工作服，佩戴安全帽，检测人员上岗证及工号牌进行现场检测，进入现场后检测人员禁止吸烟，注意安全防护。

3、检测人员在离开单位之前必须检查核对仪器设备，笔记本电脑电量是否充足，试验中使用的塑料薄膜、胶带、5米卷尺、剪刀是否齐全。

检查现场气密性检测设备的所有连接线是否齐全，设备状态是否正常，并填写仪器设备使用记录。

2.3.2 所需仪器设备建筑外窗现场气密性检测设备2.3.2 仪器设备检查内容1、仪器是否在有效检定周期内，超出检定周期的仪器设备不允许用于检测工作。

2、打开电源开关，检查风机和电源线路是否正常3、电脑程序是否良好，连接风机数据采集器是否正常。

4、薄膜、胶带、剪刀、卷尺等试验工具是否齐全。

2.3.3 上述准备工作结束后如设备没有出现异常情况，检测人员应如实填写现场检测设备使用记录，才能将设备带出。

如果有异常情况存在，应检查异常发生的原因，将异常情况如实记录在现场检测设备使用记录中，同时告知科室负责人，可以选择其他设备。

现场检测的仪器设备在运输途中，要尽量做好防雨，防晒、防震措施。

2.4 检测方法2.4.1 检测人员进入施工现场，在进行检测之前应就所检项目对委托方进行工程概况的询问，检测人员应仔细查阅图纸或图集并详细记录被测试件参数信息。

同时提醒委托方通知见证人到场。

试件信息包括：试件品种、系列、型号、规格，试件尺寸，开启缝长，玻璃品种、厚度及镶嵌方法；有无密封条（如有密封条则应注出密封条的材质）、五金配件的配置是否完好。

建筑外窗现场气密性检测作业指导书1、目的指导检测人员按规程正确操作外窗气密性能现场检测，确保检测结果科学、准确。

过去只注重外窗本身性能实验室检测，将安装之后的外窗性能视同实验室的检测结果，实际上工程安装后的外窗性能却比实验室检测结果差很多。

主要原因是在缺少对外窗安装后整体性能进行检测督促的条件下，生产单位送到实验室检测的外窗可能和实际进场安装的外窗不同；另外，外窗安装时对性能影响很大的窗框与洞口之间的缝隙普遍填嵌不饱满的缺陷得不到应有的重视。

因此，对建筑外窗气密性能进行现场检测是保证外窗工程质量的关键。

2、范围适用于建筑外窗气密性能的现场检测。

3、执行标准3.1《建筑外窗气密、水密、抗风压性能现场检测方法》JG/T 211-20073.2《建筑节能工程施工质量验收规范》GB 50411-20073.3《建筑门窗工程检测技术规程》JGJ/T 205-20103.4《建筑外门窗气密、水密、抗风压性能分级及检测方法》GB/T 7106-20084、仪器设备4.1建筑门窗气密性现场检测设备SK-MCQX1800/抗风压0.5级/气流量≤3%4.1.1设备要求：从室内侧用厚度不小于0.2mm的透明塑料薄膜覆盖整个窗的范围，并沿窗边框处密封，密封膜不应重复使用。

4.2辅助工具：塑料布、单爪吸盘、压条、双面胶、透明胶带、梯子、锤子、剪刀。

4.3所用仪器设备应保证经过相关部门的检定，且应检定合格达到相应的精度，并在检定有效期内使用。

5、人员和环境要求检验人员应是通过培训合格且取得相应上岗证书的技术人员，应了解本公司的《质量手册》及相关程序文件的质量要求，能熟练操作检验仪器设备并能处理一般例外情况的发生。

现场应记录外窗室内外大气压及温度，当温度，风速，降雨等影响检测效果时，应待排除干扰后检测，并在报告中注明。

6、检测原理现场利用密封板、围护结构和外窗形成静压箱，通过供风系统从静压箱抽风或向静压箱吹风在检测对象两侧形成正压差或负压差。

现场门窗气密性能检测仪一、概述：QM-X现场门窗气密性能检测仪是现场测定门窗气密性能的必备检测仪器。

具有体积小、便于携带等特点。

主要检测原件使用热扩散式气体质量流量传感器及高精度压力传感器，保障空气流量及压力数据的检测精度及分辨率，电脑自动采集检测数据并反馈控制信号。

适用于现场检测门、窗气密性功能。

好仪器，好资料，尽在沧州建仪（）。

欢迎到网站查询可编辑版本。

打造中国建仪销售第一品牌，树立沧州产品全新形象执行标准：JGJ/T132-2009《居住建筑节能检测标准》JG/T211-2007《建筑外窗气密、水密、抗风压性能现场检测方法》二、技术参数：1.压力测量范围：±200Pa精度：0.2%；2.空气流量：318M³/h精度：0.2%；3.室外风速测量精度：±0.25m/s；4.室内外空气温度测量精度：≤0.5℃；大气压力测量精度：±2HPa；5.电源电压:AC220V3KW。

二、安装方法1.将底座放入箱体内，固定套、试样架等按图示安装好。

2.将燃烧器放在试样前。

燃烧器拉杆从箱体外箱体内拧在燃烧器底座上。

3.将丙烷表与液化气罐连接上，将调节阀与丙烷表的另一端用塑料管连接好，用气动管将调节阀与燃烧器连接起来。

三、注意事项1、燃烧器点火前，应将燃烧器上的气动调节阀调大，然后将调压阀旋钮逐渐调节。

点火后，可通过调压阀旋钮调节火焰大小，也可通过气动调节阀微调。

2、点火前，液化气罐与燃烧器应保持距离，以保安全。

3、箱体内烟应通过抽风罩排出室外。

四、产品特点：1.采用轻型可伸缩合金支架，体积小、重量轻携带方便。

2.采用轴流风机提供风源。

五、标准配置：主机支架计算机软件六、操作规程1、选用合适的点火定位器，放在燃烧器顶端。

2、试样放在试样夹内，挂上。

3、燃烧器接近试样对好位置后，把底板上直尺锁紧定位。

4、将滤纸放在铝箔制的收集盘内，放在试件下方。

5、将燃烧器立起，打开调压阀旋钮，用电子点火器在喷嘴上点火，逐渐调节火焰长度至20mm左右，将燃烧器倾斜45度，按照标准要求的距离给试样点火。

建筑外窗气密性能（现场检测）检测方案1 检测方案目的本检测方案是为了规范建筑外窗气密性能现场检测。

2 适用范围本试验适用于建筑外窗气密性能的评价及分级、现场检测等。

检测对象除建筑外窗本身还包括其安装连接部位，但不适用于建筑外窗产品的型式检验。

3 编制依据JG/T 211《建筑外窗气密、水密、抗风压性能现场检测方法》4 使用设备差压传感器、钢卷尺、空盒气压表、门窗现场气密性检测设备。

5 试验方法5.1 检测人员5.1.1 现场检测工作的检测人员必须为两至三人。

5.1.2 检测人员必须着工作服，佩戴安全帽，检测人员上岗证及工号牌进行现场检测，进入现场后检测人员禁止吸烟，注意安全防护。

5.1.3 检测人员在离开单位之前必须检查核对仪器设备，笔记本电脑电量是否充足，试验中使用的塑料薄膜、胶带、5米卷尺、剪刀是否齐全。

5.1.4 检查现场气密性检测设备的所有连接线是否齐全，设备状态是否正常，并填写仪器设备使用记录。

5.2 试件要求5.2.1 试件应为按所提供图样生产的合格产品或研制的试件，不得附有任何多余的零配件或采用特殊的组装工艺或改善措施。

5.2.2 试件必须按照设计要求组合、装配完好，并保持清洁、干燥。

5.2.3 外窗及连接件部位安装完毕达到正常使用状态。

5.2.4 气密检测时的环境条件记录应包括外窗室内外的大气压及温度。

当温度、风速、降雨等环境条件影响检测结果时，应排除干扰因素后继续检测，并在报告中注明。

5.3 试件数量同一楼号，不同楼层、同窗型、同规格、同型号试件，应至少检测三樘。

5.4 检测步骤5.4.1 气密性能检测前，应测量外窗面积；弧形窗、折线窗应按展开面积计算。

将门窗的所有开启缝用胶带封闭，从室内侧用厚度不小于0.2mm的透明塑料薄膜覆盖整个范围并沿窗边框处密封，密封膜不应重复使用。

确认密封良好，连接线路，将风压管与设备上的正压口相连接，在密封膜上安装风压管的另一端和测压管。

风压管、测压管与密封膜连接处用胶带密封。

气密性检测仪操作规程
一、检测仪简介
气密性检测仪是用于检测产品密封性能的专用设备，通过对产品进行气密性检测，确保产品具有良好的密封性能，提高产品质量。

二、检测仪操作流程
1. 准备工作
•将气密性检测仪放置在平稳的台面上，接通电源并确保电源正常。

•根据产品规格设置检测仪的相关参数，包括压力范围、检测时间等。

•根据产品的尺寸调整检测仪的夹具，确保产品能够被稳定夹持。

2. 检测前准备
•将待检测的产品放置在检测仪的夹具中，确保产品与夹具密封良好。

•确保产品表面无明显损坏或缺陷，以免影响检测结果。

3. 检测操作
•启动气密性检测仪，开始检测程序。

•检测仪将对产品施加一定的压力，并监测气密性能。

•检测完成后，检测仪会输出检测结果，显示产品的气密性能是否符合要求。

4. 结束操作
•将产品从检测仪夹具中取出，检查产品是否有损坏。

•关闭检测仪的电源，清理检测仪及周围环境，确保设备整洁。

三、注意事项
•在操作过程中一定要注意安全，避免发生意外。

•检测仪的参数设置应根据产品要求进行调整，以确保检测结果的准确性。

•定期对检测仪进行维护保养，保持其正常运行。

•若发现异常情况，应及时停止检测操作，检查设备并解决问题。

以上即为气密性检测仪的操作规程，希望操作人员严格按照规程操作，确保产品的气密性能符合要求。

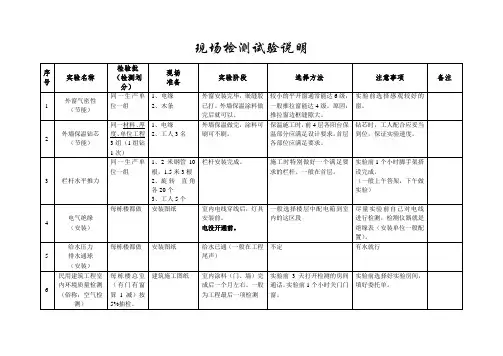

现场检测试验说明序号实验名称检验批（检测划分）现场准备实验阶段选择方法注意事项备注1 外窗气密性（节能）同一生产单位一组1、电缘2、木条外窗安装完毕，嵌缝胶已打。

外墙保温涂料做完后就可以。

较小的平开窗通常能达6级，一般推拉窗能达4级。

原因：推拉窗边框缝隙大。

实验前选择感观较好的窗。

2 外墙保温钻芯（节能）同一材料、厚度、单位工程3组（1组钻1次）1、电缘2、工人3名外墙保温做完，涂料可刷可不刷。

保温施工时，前4层各阳台保温部分应满足设计要求。

首层各部位应满足要求。

钻芯时，工人配合应妥当到位，保证实验速度。

3 栏杆水平推力同一生产单位一组1、2米钢管10根，1.5米3根2、旋转直角各20个3、工人5个栏杆安装完成。

施工时特别做好一个满足要求的栏杆。

一般在首层。

实验前1个小时脚手架搭设完成。

（一般上午答架，下午做实验）4 电气绝缘（安装）每栋楼都做安装图纸室内电线穿线后，灯具安装前。

电没开通前。

一般选择楼层中配电箱到室内的这区段尽量实验前自己对电线进行检测，检测仪器就是绝缘表（安装单位一般配置）。

5 给水压力排水通球（安装）每栋楼都做安装图纸给水已通（一般在工程尾声）不定有水就行6 民用建筑工程室内环境质量检测（俗称：空气检测）每栋楼总室（有门有窗算1减）按5%抽检。

建筑施工图纸室内涂料（门、墙）完成后一个月左右。

一般为工程最后一项检测实验前3天打开检测的房间通话。

实验前1个小时关门门窗。

实验前选择好实验房间，填好委托单。

现场检测序号实验名称检验批（检测划分）现场准备实验阶段选择方法注意事项备注1 桩声、动测每桩一测电桩基施工图工人桩混凝土浇筑施工时振捣密实实验前对装顶进行打磨（直径10cm的园型，每桩至少2个点）2 3 4 5 6。

门窗物理性能检测设备操作规程
1．使用范围：用于门窗气密性，水密性，抗风压性能的检测
2．启动计算机，双击桌面检测系统图标进入检测系统启动及面
3．点击“数据设定”按钮进入数据设定界面，设定相应的试验参数，数据设定完成以后，点击“系统”里面的退出按钮返回启动界面
4．气密性能检测
4.1 单击启动界面“气密性能检测”按钮进入气密性能检测界面
4.2 根据标准要求按照“预备加压”“附加渗透”“总渗透”的步骤进行实验
4.3 试验结束后结果自动保存到后台数据库
5．水密性能检测
5.1单击启动界面“水密性能检测”按钮进入水密性能检测界面
5.2 按照试验标准要求先进行“预备加压”，结束之后打开试件后面覆盖喷头对应的“阀门”点击界面里的“启动”按钮启动水泵给试件进行喷淋，调整流量计下面的“阀门”到设定值5.3 喷淋过程观察试件的渗漏情况知道产生严重渗透，手动停止试验
6．抗风压性能检测
6.1单击启动界面“抗风压性能检测”按钮进入抗风压性能检测界面
6.2找到对应的受力杆件，安装三个位移传感器
6.3按照界面下方的按钮依次进行各项试验，试验结束数据自动采集并保存到后台数据库7．数据处理
7.1单击启动界面“数据处理”按钮进入数据处理界面
7.2 依次进行“气密”“水密”“抗风压”数据确定评定。

气密性检测台操作规程一、安全操作基本注意事项1、不要移动或损坏安装在设备上的警告标牌。

不要在设备周围放置障碍物，保持通道畅通。

产品、工具放置要稳固，不得伸出检测台外，以免震动或碰撞导致坠落或倒塌事故。

2、本检测台设计压力为 1Mpa,如需超限使用必须与制造部门联系，增加可靠安全防护后方可使用。

3 、严禁在开机状态下将身体的任何部位伸入夹具的挤压区作业。

4 、特殊工作如需两人或多人共同完成时，应统一指挥，注意相互间的协调一致。

5 、过度疲劳、饮酒或服用影响中枢神经的药物后禁止上岗作业。

7 、工作时，必须集中精神，不许东张西望、交头接耳、串岗与他人闲聊。

8 、在检测过程中，有意外情况发生时应立即按下“停止”按钮，系统将自动复位，退回装夹气缸。

9 、禁止拆装检测台以及更改气动管路，维修设备或夹具时必须要把管路和储气筒内的残留气体排净，非专业人员不得拆卸、维修本设备。

10 、未经安全部门充许，任何单位及个人不得拆除或改变任何安全防护装置、联锁装置。

二、工作前1、操作者必须了解检测台的结构、性能及清洁、润滑情况，熟练掌握操作过程，应考试合格后，才能上岗使用检测台。

2、接通电源前操作者应先用目视、手动方式认真检查各部位的工作情况。

[1]监督上一班清扫机床情况。

[2]夹具应无开裂，各紧固部分应紧固，螺丝无松动或滑丝现象； [3]各气管、油管、线路连接正确，无漏油、漏气、漏电现象； [4]线路应无破损或烧焦痕迹，接地应可靠，各开关、按钮、信号灯、照明灯等电器应完好。

停机 15 日以上的设备,需经专业电工进行检查电器有无受潮，绝缘是否达到要求。

[5] 各安全防护装置应完好，各压力表指示应在规定值内。

3、接通电源、气源，逐一对检测台的各项功能进行测试，确保正常，电脑检测台开始测试前，应使系统保持通电状态 2 分钟后进行。

4、设备正常工作前，必须认真按照检查的实际情况填写设备点检表 ,如发问题待相关人员处理好后，方可投入作业。

建筑外窗现场气密检测方案建筑外窗的气密性能对于保证室内空气质量、节能降耗具有重要意义。

因此，在建筑施工过程中，需要对外窗的气密性能进行现场检测，以保证窗户的质量和性能。

以下是一份建筑外窗现场气密检测的方案。

1. 检测目标和要求：- 目标：监测外窗在正常使用状态下的气密性能。

- 要求：满足建筑节能标准要求，窗户应具备良好的气密性能。

2. 检测仪器和设备准备：- 珍珠岩粉末：用于模拟窗户与墙壁之间的裂缝。

- 压差表：用于测量窗户两侧的压力差。

- 尺子和标尺：用于测量窗户的尺寸和裂缝的宽度。

- 移动式风机：用于产生压力差，模拟外部自然风压。

3. 检测方法和步骤：- 步骤1：准备工作。

清理窗户表面，并确保窗户与墙壁之间没有明显的裂缝。

- 步骤2：安装检测设备。

将压差表连接到窗户两侧，确保密封密封良好。

将风机放置在窗户外侧，调整风机产生的风速和风压。

- 步骤3：施加压力差。

通过调整风机的风速和风压，确保窗户外侧的风压大于内侧的风压，产生一个可测量的压力差。

- 步骤4：检测裂缝宽度。

使用尺子和标尺测量窗户与墙壁之间的裂缝的宽度，记录下每个测点的数值。

- 步骤5：检测压差。

使用压差表测量窗户两侧的压力差，并记录下每个测点的数值。

- 步骤6：记录和分析数据。

根据测量结果，分析窗户的气密性能是否符合要求，并记录下每个测点的数值。

- 步骤7：进行修复。

如发现窗户存在气密性能不达标的情况，需要对窗户进行修复，直至达到要求。

4. 注意事项：- 测量过程中需要确保窗户与墙壁之间的裂缝没有明显的堵塞物。

- 测量前确保检测设备的精确性和准确性。

- 测量时，需要连续记录窗户各个测点的数据，并检查是否存在异常。

- 测量后应及时整理和分析测量数据，进行合理的解释和判断。

通过以上方案，可以对建筑外窗的气密性能进行现场检测。

根据检测结果，可以评估窗户的气密性能是否达标，以及是否需要进行修复。

从而确保外窗的气密性能符合建筑节能标准要求，提高建筑的能源利用效率，并保证室内空气质量。

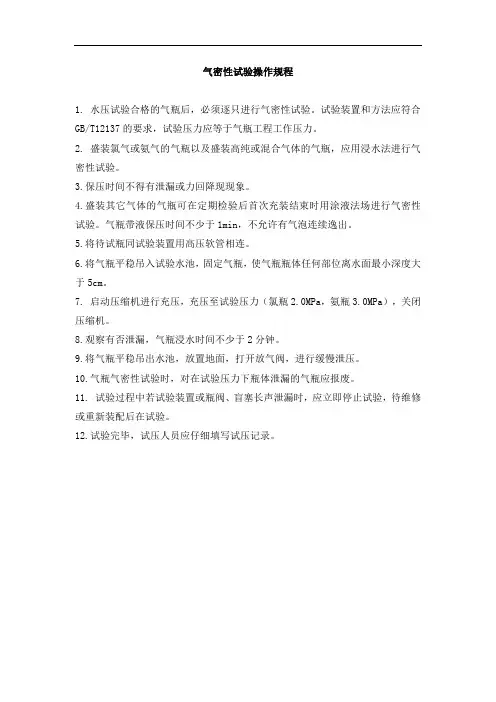

气密性试验操作规程
1. 水压试验合格的气瓶后，必须逐只进行气密性试验。

试验装置和方法应符合GB/T12137的要求，试验压力应等于气瓶工程工作压力。

2. 盛装氯气或氨气的气瓶以及盛装高纯或混合气体的气瓶，应用浸水法进行气密性试验。

3.保压时间不得有泄漏或力回降现现象。

4.盛装其它气体的气瓶可在定期检验后首次充装结束时用涂液法场进行气密性试验。

气瓶带液保压时间不少于1min，不允许有气泡连续逸出。

5.将待试瓶同试验装置用高压软管相连。

6.将气瓶平稳吊入试验水池，固定气瓶，使气瓶瓶体任何部位离水面最小深度大于5cm。

7. 启动压缩机进行充压，充压至试验压力（氯瓶2.0MPa，氨瓶3.0MPa），关闭压缩机。

8.观察有否泄漏，气瓶浸水时间不少于2分钟。

9.将气瓶平稳吊出水池，放置地面，打开放气阀，进行缓慢泄压。

10.气瓶气密性试验时，对在试验压力下瓶体泄漏的气瓶应报废。

11. 试验过程中若试验装置或瓶阀、盲塞长声泄漏时，应立即停止试验，待维修或重新装配后在试验。

12.试验完毕，试压人员应仔细填写试压记录。
