数字电路选择填空

  • 格式：doc
  • 大小：139.00 KB
  • 文档页数：6

第一章一、一、选择题1．以下代码中为无权码的为 C 。

A . 8421BCD 码B . 2421BCD 码C . 余三码2．以下代码中为恒权码的为 AB 。

A .8421BCD 码B . 2421BCD 码C . 余三码3．一位十六进制数可以用 C 位二进制数来表示。

A . １B . ２C . ４D . 164．十进制数25用8421BCD 码表示为 B 。

A .10 101B .0010 0101C .100101D .101015．在一个8位的存储单元中，能够存储的最大无符号整数是 CD 。

A .（256）10B .（127）10C .（FF ）16D .（255）106．与十进制数（53.5）10等值的数或代码为 ABCD 。

A .(0101 0011.0101)8421BCDB .(35.8)16C .(110101.1)2D .(65.4)88．与八进制数(47.3)8等值的数为： A BA. (100111.011)2B.(27.6)16C.(27.3 )16D. (100111.11)29. 常用的B C D 码有 C D 。

A.奇偶校验码B.格雷码C.8421码D.余三码 10．与模拟电路相比，数字电路主要的优点有 B C D 。

A.容易设计B.通用性强C.保密性好D.抗干扰能力强11. 以下表达式中符合逻辑运算法则的是 D 。

A.C ·C =C 2B.1+1=10C.0<1D.A +1=112. 逻辑变量的取值１和０可以表示： ABCD 。

A.开关的闭合、断开B.电位的高、低C.真与假D.电流的有、无13. 当逻辑函数有n 个变量时，共有 D 个变量取值组合？A. nB. 2nC. n 2D. 2n14. 逻辑函数的表示方法中具有唯一性的是 AD 。

A .真值表 B.表达式 C.逻辑图 D.卡诺图15.F=A B +BD+CDE+A D= AC 。

D B A +D B A )(+))((D B D A ++ D.))((D B D A ++A.BB.AC.B A ⊕D. B A ⊕17．求一个逻辑函数F 的对偶式，可将F 中的 ACD 。

A .“·”换成“+”，“+”换成“·”B.原变量换成反变量，反变量换成原变量C.变量不变D.常数中“0”换成“1”，“1”换成“0”E.常数不变18．A+BC= C 。

A .A +B B.A +C C.(A +B )(A +C ) D.B +C 19．在何种输入情况下，“与非”运算的结果是逻辑0。

D A ．全部输入是0 B.任一输入是0 C.仅一输入是0 D.全部输入是1 20．在何种输入情况下，“或非”运算的结果是逻辑0。

B C DA ．全部输入是0 B.全部输入是1 C.任一输入为0，其他输入为1 D.任一输入为121. 逻辑函数)D C (BC AB F ++=，当ABCD 取值为( BD )时，F=1。

A. 0100B.0111C.0101D.1100二、二、填空题1. 1. 数字信号的特点是在 时间 上和 幅值 上都是断续变化的，其高电平和低电平常用 1 和 0来表示。

2. 2. 分析数字电路的主要工具是 逻辑代数 ，数字电路又称作 逻辑电路 。

3. 3. 在数字电路中，常用的计数制除十进制外，还有 2 、 8 、 16 。

4. 4. （10110010.1011）2=( 262.54 )8=( B2.B )165. 5. ( 35.4)8 =（11101.1）2 =( 29.5 )10=( 1D.8 )16=( 0010 1001.0100 )8421BCD6. 6. (39.75 )10=（ 100111.11 ）2=( 47.6 )8=( 27.C )167. 7. ( 5E .C)16=（ 1011110.11）2=( 136.6 )8=( 94.75 )10= (1001 0100.0111 0101 )8421BCD8. 8. ( 0111 1000)8421BCD =（ 1001110 ）2=( 116 )8=( 78 )10=( 4E )1610. 逻辑代数又称为 布尔 代数。

最基本的逻辑关系有 与、或、非 三种。

常用的几种导出的逻辑运算为与非 或非 与或非 同或 异或。

11. 逻辑函数的常用表示方法有逻辑表达式 、 真值表 、 逻辑图。

12. 逻辑代数中与普通代数相似的定律有交换律 分配律 结合律。

摩根定律又称为 反演定律 。

13. 逻辑代数的三个重要规则是代入规则 对偶规则 反演规则。

14．逻辑函数F=A +B+C D 的反函数F = A B （C+D ） 。

15．逻辑函数F=A （B+C ）·1的对偶函数是 A+BC+0 。

16．添加项公式AB+A C+BC=AB+A C 的对偶式为（A+B ）(A +C)（B+C ）=（A+B ）（A +C ） 。

17．逻辑函数F=A B C D +A+B+C+D= 1 。

18．逻辑函数F=AB B A B A B A +++= 0 。

19．已知某函数的对偶式为B A +BC D C +，则它的原函数为)C B ()D C (B A +•+•+。

20. 己知某组合电路的输入A 、B 与输出Y 的波形关系如下，则Y 和A 、B 的逻辑关系是 A ⊕B 。

21．逻辑函数F （A,B,C,）的卡诺图如图1－1所示，则该函数标准与或式F(A,B,C,)= ∑),,,(m 7520和最简与或表达式F(A,B,C,)= A C +AC ，最简与非－与非表达式为F ＝AC C A •，最简或与表达式为F ＝(A +C )(A +C )，最简或非－或非表达式为F ＝)C A ()C A (+++；并在最简与或表达式的基础上分别用反演规则和对偶规则直接写出 F ＝ (A+C)(A +C ) 和F ’ =(A +C ) (A+C)。

第二章一、选择题1. 三态门输出高阻状态时， ABD 是正确的说法。

A.用电压表测量指针不动B.相当于悬空C.电压不高不低D.测量电阻指针不动2. 以下电路中可以实现“线与”功能的有 CD 。

A.与非门B.三态输出门C.集电极开路门D.漏极开路门3．以下电路中常用于总线应用的有 A 。

A.T S L 门B.O C 门C. 漏极开路门D.C M O S 与非门4．逻辑表达式Y =A B 可以用 C D 实现。

A.正或门B.正非门C.正与门D.负或门 5．T T L 电路在正逻辑系统中，以下各种输入中 A B C 相当于输入逻辑“1”。

A.悬空B.通过电阻 2.7k Ω接电源C.通过电阻 2.7k Ω接地D.通过电阻510Ω接地6．对于T T L 与非门闲置输入端的处理，可以 A B D 。

A.接电源B.通过电阻3k Ω接电源C.接地D.与有用输入端并联7．要使T T L 与非门工作在转折区，可使输入端对地外接电阻R I C 。

A.＞R O NB.＜R O F FC.R O F F ＜R I ＜R O ND.＞R O F F8．如右图所示电路输出信号的逻辑表达式可转换成： C 。

A 、AB+CDB 、ABCDC 、CD AB + D 、CD AB •9、以下电路中可以实现“线与”功能的有 BC 。

A 、传输门B 、集电极开路门C 、漏极开路门D 、三态门。

第三章一、选择题1．若在编码器中有50个编码对象，则要求输出二进制代码位数为 B 位。

A.5B.6C.10D.502.一个16选一的数据选择器，其地址输入（选择控制输入）端有 C 个。

A.1B.2C.4D.163．四选一数据选择器的数据输出Y 与数据输入X i 和地址码A i 之间的逻辑表达式为Y = A 。

A.3X A A X A A X A A X A A 01201101001+++B.001X A AC.101X A AD.3X A A 014.一个8选一数据选择器的数据输入端有 E 个。

A.1B.2C.3D.4E.85．在下列逻辑电路中，不是组合逻辑电路的有 D 。

A.译码器B.编码器C.全加器D.寄存器6．八路数据分配器，其地址输入端有 C 个。

A.1B.2C.3D.4E.87．以下电路中，加以适当辅助门电路， B 适于实现单输出组合逻辑电路。

A.二进制译码器B.数据选择器C.数值比较器D.七段显示译码器8．用四选一数据选择器实现函数Y =0101A A A A +，应使 A 。

A.D 0=D 2=0，D 1=D 3=1B.D 0=D 2=1，D 1=D 3=0C.DA.用与非门，Y =765410B.用与门，Y =32C.用或门，Y =32Y Y +D.用或门，Y =765410Y Y Y Y Y Y +++++第四章一、选择题1.N 个触发器可以构成能寄存 B 位二进制数码的寄存器。

A.2NB.NC. 2N －1D.2N2．在下列触发器中，有约束条件的是 C 。

A.主从J K F /FB.主从D F /FC.同步R S F /FD.边沿D F /F3．一个触发器可记录一位二进制代码，它有 C 个稳态。

A.0B.1C.2D.3E.44．存储8位二进制信息要 D 个触发器。

A.2B.3C.4D.85．对于T 触发器，若原态Q n =0，欲使新态Q n +1=1，应使输入T = B D 。

A.0B.1C.QD.Q6．对于T 触发器，若原态Q n =1，欲使新态Q n +1=1，应使输入T = A C 。

A.0 B.1 C.Q D.Q7．对于D 触发器，欲使Q n +1=Q n ，应使输入D = C 。

A.0B.1C.QD.Q8．对于J K 触发器，若J =K ，则可完成 C 触发器的逻辑功能。

A.R SB.DC.TD.T ˊ9．欲使J K 触发器按Q n +1=Q n 工作，可使J K 触发器的输入端 A B D E 。

A.J =K =0B.J =Q ,K =QC.J =Q ,K =QD.J =Q ,K =0E.J =0,K =Q10．欲使J K 触发器按Q n +1=Q n 工作，可使J K 触发器的输入端 A C E 。

A.J =K =1B.J =Q ,K =QC.J =Q ,K =QD.J =Q ,K =1E.J =1,K =Q11．欲使J K 触发器按Q n +1=0工作，可使J K 触发器的输入端 B C D 。

A.J=K=1B.J=Q,K=QC.J=Q,K=1D.J=0,K=1E.J=K=112．欲使J K触发器按Q n+1=1工作，可使J K触发器的输入端B C E。

A.J=K=1B.J=1,K=0C.J=K=QD.J=K=0E.J=Q,K=013．欲使D触发器按Q n+1=Q n工作，应使输入D=D。

合集下载

数字电路复习试题

数字电路复习试题

模拟一一、填空题(共20分，每空1分)1．（1011101）2=（）8=（）16=（）10=（）8421BCD。

2．逻辑函数L= A B C D+A+B+C+D = 。

3．在逻辑代数中，基本逻辑运算有三种：________、_______、________。

写出逻辑函数的四种表示方法：________、_______、________和________。

4．三态门输出的三种状态分别为：、和。

5．RS触发器的约束条件RS=0表示不允许出现R=且S=的输入。

6．对于T触发器，若原态Q n=0，欲使新态Q n+1=0，应使输入T= 。

7．存储容量为1K×4的RAM存储器，其地址线为条，数据线为条。

二、选择题（共30分，每题3分）1．若原函数式为Y=A（B+C），则其对偶式为（）。

（A）ABC （B）A+BC （C）A B+C （D）A +B C2．在四变量卡诺图中，逻辑上不相邻的一组最小项是（）A．m1和m3B．m4和m6C．m5和m13D．m2和m83．半加器的和输出端与输入端的逻辑关系是（）A．与非B．或非C．与或非D．异或4．TTL集成电路74LS138是3-8线译码器，输出低电平有效。

若输入A2A1A0=101时，其输出Y7 Y6 Y5 Y4 Y3 Y2 Y1 Y0为（）。

A．00100000 B．11011111 C．11110111 D．000001005．存储8位二进制信息要个触发器。

A.2B.3C.4D.86．一个八选一的数据选择器，其地址输入（选择控制输入）端有个。

A.2B.3C.4D.87．4位移位寄存器，串行输入时经个脉冲后，4位数码全部移入寄存器中。

A.1B.2C.4D.88．若在编码器中有50个编码对象，则要求输出二进制代码位数为位。

A.5B.6C.10D.509．N个触发器可以构成最大计数长度（进制数）为的计数器。

A.NB.2NC.N2D.2N10．下列逻辑电路中为时序逻辑电路的是。

数字电路第六章练习带答案

数字电路第六章练习带答案

第六章（选择、判断、填空共19题）一、选择题1．脉冲整形电路有。

A.多谐振荡器B.单稳态触发器C.施密特触发器D.555定时器2．多谐振荡器可产生。

A.正弦波B.矩形脉冲C.三角波D.锯齿波3．石英晶体多谐振荡器的突出优点是。

A.速度高B.电路简单C.振荡频率稳定D.输出波形边沿陡峭4．T T L单定时器型号的最后几位数字为。

A.555B.556C.7555D.75565．555定时器可以组成。

A.多谐振荡器B.单稳态触发器C.施密特触发器D.J K触发器6．用555定时器组成施密特触发器，当输入控制端C O外接10V电压时，回差电压为。

A.3.33VB.5VC.6.66VD.10V7．以下各电路中，可以产生脉冲定时。

A.多谐振荡器B.单稳态触发器C.施密特触发器D.石英晶体多谐振荡器二、判断题（正确打√，错误的打×）１．施密特触发器可用于将三角波变换成正弦波。

（）２．施密特触发器有两个稳态。

（）３．多谐振荡器的输出信号的周期与阻容元件的参数成正比。

（）４．石英晶体多谐振荡器的振荡频率与电路中的R、C成正比。

（）５．单稳态触发器的暂稳态时间与输入触发脉冲宽度成正比。

（）６．单稳态触发器的暂稳态维持时间用t W表示，与电路中R C成正比。

（）７．采用不可重触发单稳态触发器时，若在触发器进入暂稳态期间再次受到触发，输出脉宽可在此前暂稳态时间的基础上再展宽t W。

（）８．施密特触发器的正向阈值电压一定大于负向阈值电压。

（）三、填空题1．555定时器的最后数码为555的是产品，为7555的是产品。

2．施密特触发器具有现象，又称特性；单稳触发器最重要的参数为。

3．常见的脉冲产生电路有，常见的脉冲整形电路有、。

4．为了实现高的频率稳定度，常采用振荡器；单稳态触发器受到外触发时进入态。

答案一、选择题1．BC2．B3．C4．A5．ABC6．B7．B二、判断题1．×2.√ 3.√ 4.×5.×6.√7.×8.√三、填空题1．TTL CMOS2．回差电压滞后脉宽3．多谐振荡器单稳态触发器施密特触发器4．石英晶体暂稳态。

数字电子技术-复习选择填空题汇总(精简)

数字电子技术-复习选择填空题汇总(精简)

一、选择题：1、在下列逻辑电路中，不是组合逻辑电路的是（D）A、译码器B、编码器C、全加器D、寄存器2、下列触发器中没有约束条件的是（D）A、基本RS触发器B、主从RS触发器C、同步RS触发器D、边沿D触发器3、555定时器不可以组成D。

A.多谐振荡器B.单稳态触发器C.施密特触发器D.J K触发器4、编码器（A）优先编码功能，因而（C）多个输入端同时为１。

A、有B、无C、允许D、不允许5、（D）触发器可以构成移位寄存器。

A、基本RS触发器B、主从RS触发器C、同步RS触发器D、边沿D触发器6、某触发器的状态转换图如图所示，该触发器应是( C )A. J-K触发器B. R-S触发器C. D触发器D. T触发器7、十进制数6在8421BCD码中表示为-------------------------------------------------（ B ）A.0101B.0110C. 0111D. 10008、在图所示电路中，使__AY 的电路是---------------------------------------------（ A ）A. ○1B. ○2C. ○3D. ○49、接通电源电压就能输出矩形脉冲的电路是------------------------------------------（ D ）A. 单稳态触发器B. 施密特触发器C. D触发器D. 多谐振荡器10、多谐振荡器有-------------------------------------------------------------------------------（ C ）A. 两个稳态B. 一个稳态C. 没有稳态D. 不能确定11、已知输入A、B和输出Y的波形如下图所示，则对应的逻辑门电路是-------（ D ）A. 与门B. 与非门C. 或非门D. 异或门12、下列电路中属于时序逻辑电路的是------------------------------------------------------（ B ）A. 编码器B. 计数器C. 译码器D. 数据选择器13、在某些情况下，使组合逻辑电路产生了竞争与冒险，这是由于信号的---------（ A ）A. 延迟B. 超前C. 突变D. 放大14、电路和波形如下图，正确输出的波形是-----------------------------------------------（ A ）A. ○1B. ○2C. ○3D. ○415．在何种输入情况下，“与非”运算的结果是逻辑0。

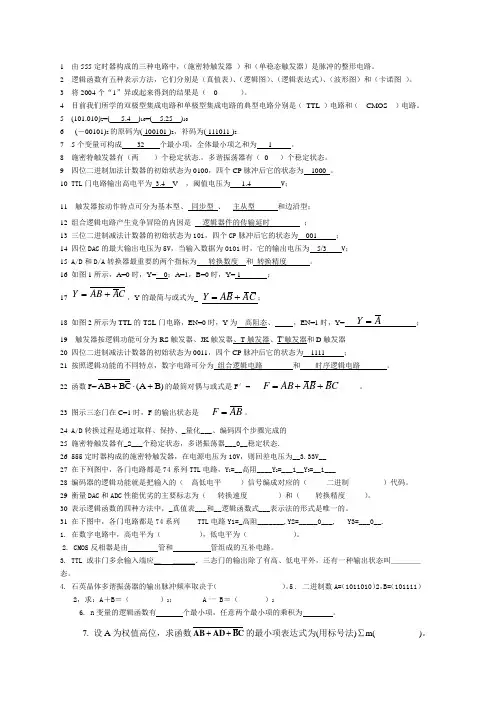

数电填空
