邮政及物流钢结构建筑中电气设计

第1篇一、工程概述本项目为某公司新建厂房，位于我国某工业园区。

厂房总建筑面积为20000平方米，建筑高度为15米，占地面积为10000平方米。

项目总投资为2000万元，建设周期为6个月。

本方案旨在为该项目提供一套科学、合理、经济、可靠的钢结构工程建设方案。

二、工程特点1. 结构形式：采用单跨钢结构厂房，柱距为6米，跨度为40米。

2. 抗震等级：根据当地抗震设防要求，抗震等级为6度。

3. 跨度大：采用大跨度钢结构，有利于提高厂房空间利用率。

4. 施工速度快：钢结构构件在工厂预制，现场组装，可缩短施工周期。

5. 节能环保：采用节能型门窗、外墙保温材料，降低能耗。

三、工程主要技术指标1. 建筑面积：20000平方米2. 建筑高度：15米3. 占地面积：10000平方米4. 抗震等级：6度5. 结构形式：单跨钢结构厂房6. 跨度：40米7. 柱距：6米8. 施工周期：6个月四、工程实施方案1. 设计阶段（1）设计依据：国家相关设计规范、标准、规程及地方性规定。

（2）设计原则：确保结构安全、可靠、经济、美观。

（3）设计内容：建筑结构、建筑设备、电气、给排水、暖通空调等。

2. 施工阶段（1）施工组织：成立项目部，负责项目的组织、协调、管理。

（2）施工顺序：基础施工、钢结构安装、屋面及墙面施工、室内装修等。

（3）施工方法：1）基础施工：采用钢筋混凝土基础，基础深度为1.5米，基础垫层厚度为0.1米。

2）钢结构安装：采用现场组装，先安装柱子，然后安装屋面梁、吊车梁、支撑等。

3）屋面及墙面施工：采用彩钢夹芯板屋面，外墙采用保温岩棉板。

4）室内装修：采用轻钢龙骨石膏板吊顶，地面铺设地砖。

3. 质量控制（1）原材料：选用符合国家标准的优质钢材、混凝土、保温材料等。

（2）施工过程：严格按照施工规范、工艺要求进行施工，确保施工质量。

（3）验收标准：按照国家相关标准进行验收，确保工程质量。

4. 安全生产（1）建立健全安全生产责任制，加强安全生产教育。

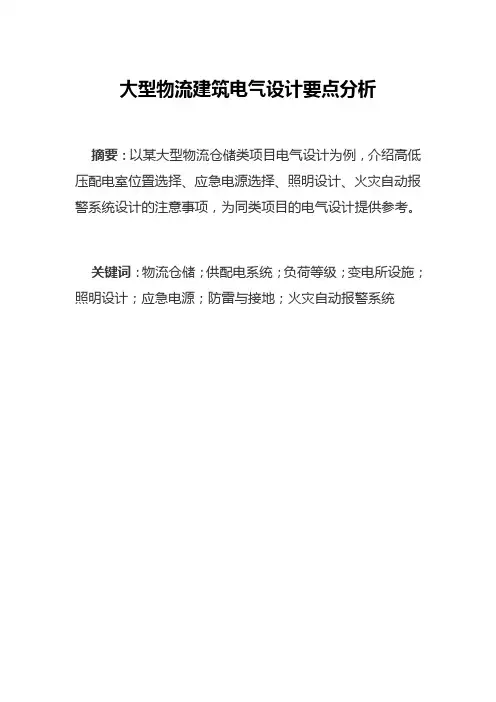

大型物流建筑电气设计要点分析摘要：以某大型物流仓储类项目电气设计为例，介绍高低压配电室位置选择、应急电源选择、照明设计、火灾自动报警系统设计的注意事项，为同类项目的电气设计提供参考。

关键词：物流仓储；供配电系统；负荷等级；变电所设施；照明设计；应急电源；防雷与接地；火灾自动报警系统2019年9月，国家发改委、交通运输部联合印发《关于做好2019年国家物流枢纽建设工作的通知》，共有23个物流枢纽入选2019年国家物流枢纽建设名单标志着我国正在快速发展物流运输行业。

同时，随着电子商务和物流快递业务的快速发展，全国多地兴建大量物流仓储类项目，笔者参与多个网络电商物流仓库项目设计，该类物流仓库建筑功能和运作模式与普通建筑相差较大，仓库空间体量大、易燃品多，火灾蔓延速度快，因此电气设计上多有别于其它建筑项目之处。

1项目概况某物流项目位于山东省青岛市，整个项目园区内由一期仓储库房、二期仓储库房、变配电所和柴油发电机房（与变配电所合并设置在同一建筑物内）、办公楼、宿舍楼、南北门卫房等单体组成，以电器商品的进货、保管、流通、装卸、运输、配送并传递物流信息为主，每个仓储库房南北长均为228.5m，东西宽均为142.5m，地上1层，总建筑面积32561m2，仓储库房储存丙类固体货物，建筑防火等级为二级，分为12个防火分区，每个防火分区面积约为3000m2以内，均为高架库房，建筑高度14.5m；办公楼、宿舍楼均为6层普通建筑物；变配电所、柴油发电机房均设置在地面1层。

2负荷等级该物流仓库为丙类仓库，因其室外消火栓用水量大于30L/s，按照GB50016-2014《建筑防火设计规范（2018年版）》第10.1.2条规定，其内的消防泵、消控室设备、防排烟风机、防火阀门、应急照明、防火卷帘等消防负荷按二级负荷要求供电，数据中心设备、网络机房、生活泵、智能货架机械设备等对供电连续性要求较高的生产生活负荷等为二级负荷，其余为三级负荷。

《物流建筑设计规范》《物流建筑设计规范》物流建筑的办公、生活服务等配套建筑的消防设计，应按现行国家标准《建筑设计防火规范》GB50016中有关办公、生活服务用房等的规定执行。

以下是店铺整理的《物流建筑设计规范》，欢迎来阅读!15.1一般规定15.1.1物流建筑的消防设计除应符合本规范外，尚应按下列要求执行现行国家标准《建筑设计防火规范》GB50016的规定：1作业型物流建筑应执行有关厂房的规定;2存储型物流建筑应执行有关仓库的规定;3综合型物流建筑的作业区、存储区应分别执行有关厂房和仓库的规定。

15.1.2物流建筑的办公、生活服务等配套建筑的消防设计，应按现行国家标准《建筑设计防火规范》GB50016中有关办公、生活服务用房等的规定执行。

15.2物流建筑构件的耐火等级15.2.1一级耐火等级的单、多层物流建筑当采用自动喷水灭火系统全保护时，其屋顶承重构件的耐火极限不应低于1.00h。

对于布置自动分拣系统设备等有特殊要求的区域，可通过消防性能化设计确定屋顶承重构件的保护措施。

15.2.2用于物流作业或货物存储的平台，其耐火等级不应低于二级。

15.3物流建筑的耐火等级、层数、面积和平面布置15.3.1除高层物流建筑外，用于物品自动分拣的作业型物流建筑内，布置密集自动分拣系统设备的区域的最大允许防火分区建筑面积可按表3.1执行。

说明：邮政分拣中心、快件分拣中心等通常设置密集、复杂的自动分拣线，规模庞大且纵横交错，如防火分区的最大允许建筑面积执行现行国家标准《建筑设计防火规范》GB50016中关于厂房的规定，设置的防火墙多，会造成分拣系统布置及运行困难。

因分拣作业不同于生产制造，火灾危险性相对较小，借鉴国际同类工程的消防设计，参考国内同类工程的消防性能化分析论证，考虑到自动化分拣中心的管理与设备配置在消防安全方面，技术先进可靠，且根据生产所需，故作此规定。

15.3.2当多座多层或高层物流建筑由楼层货物运输通道连通时，其防火设计应符合下列规定：1每座物流建筑的占地面积、防火分区面积及防火间距应符合现行国家标准《建筑设计防火规范》GB50016的规定;2每座建筑及楼层货物运输通道的耐火等级不应低于二级;通道的顶棚材料应采用不燃或难燃材料，其屋顶承重构件的耐火极限不应低于1.0h;3汽车通道两侧进行装卸作业时，通道的最小净宽不应小于30m;楼层货物运输通道仅作为车辆通行时，多层物流建筑之间不应小于l0m，高层物流建筑之间不应小于13m;说明：各栋建筑之间应符合防火间距的要求;汽车通道平时用作货物作业，火灾时消防车可以通行和实施灭火救援。

钢结构装配式建筑的电气与通信系统设计随着社会的发展和科技的进步，钢结构装配式建筑作为一种新型建筑形式，正逐渐受到人们的关注和喜爱。

作为一个完整的建筑系统，电气与通信系统在钢结构装配式建筑中起着至关重要的作用。

本文将就钢结构装配式建筑的电气与通信系统设计进行论述。

一、电气系统设计1.供电方案设计针对钢结构装配式建筑的特点，在供电方案设计中，应考虑采用低压直流供电方式。

该供电方式具有安全可靠、能耗低以及易于管理等优势。

同时，在供电方案设计中还应充分考虑能源利用和环保要求，尽可能采用可再生能源来满足建筑内部业务运行的需求。

2.灯光照明系统设计在灯光照明系统设计中，应结合钢结构装配式建筑的功能需求以及使用环境，选择适宜的照明设备和灯具布置。

同时注意合理安排照明控制系统，提高能源利用效率，并且确保舒适、节能的照明环境。

3.安全电源系统设计为了保证钢结构装配式建筑内部电力系统的可靠性，应设计安全电源系统。

该系统可采用不间断电源（UPS）和发电机等设备，以应对突发停电等状况，确保紧急设备和重要业务的持续供电。

4.接地系统设计接地是电气系统中必不可少的一部分。

在钢结构装配式建筑中，由于使用大量的金属结构元素，接地系统设计显得尤为重要。

应合理规划接地装置，并确保良好的接地效果，以提高整个建筑内部电气设备的安全性能。

二、通信系统设计1.网络布线方案设计针对钢结构装配式建筑内部多种多样的网络需求，网络布线方案设计应充分考虑各类信息传输需求，并参考相关标准制定合理布线方案。

同时，在具体实施过程中，要注意防止线缆过长、拐弯太多等情况导致信号衰减或传输延迟增加。

2.无线网络覆盖设计钢结构装配式建筑通常需要提供完善的无线网络覆盖服务。

因此，在通信系统设计中，应综合考虑建筑的结构特点和使用需求，并在内部有策略地设置无线AP设备，以保证整个建筑范围内的无线网络信号覆盖稳定、可靠。

3.视频监控系统设计安全是钢结构装配式建筑的重要关注领域之一。
