51单片机最小系统制作
第一章概述
1.1 缘起
1. 给51初学者提供一个简单的DIY的教材。
第二章跑马灯和串口
2.1 第一步：准备
准备一下器件：
1、烙铁（质量好点）
2、焊锡（细）
3、烙铁架（带一个专用海绵）
4、松香块
5、万用表（要有带响的，听听红黑表笔短接时的声音出来快不快）
6、PCB面万用板1块
7、40pin 插座1个
8、11.0592M晶振1个
9、30P瓷片电容2个
10、11个LED
11、电阻排1K 1个到VCC，做跑马灯LED的限流电阻
12、max232或者兼容的芯片
13、16pin的插座上去
14、STC89C51
15、其它杂物
以上的投资加起来，不会超出100元。
价格数量和封装如下：
STC的单片机可以串口下载。
解释一下：
LED：8个挂在P1口，排电阻是上拉限流的；2个作为串口收发的指示灯；1个LED作为电源指示灯；
独石电容6个：5个是使用在max232上的；一个是使用在单片机上，作为电源去耦的；
10K电阻1个，接在EA上，上拉到5V；
电解电容和电阻构成上电复位电路；（STC单片机不需要）
自己买2个DB9的母头，焊接一根串口电缆；
准备一个3PIN的插座，焊接在PCB的面包板上；
还有电源，Dc5V的电源很多，电源电压差一点问题不大；很多单片机
现在电源范围都宽；
STC单片机应该可以工作在4V以上，具体查资料。
准备好以上物品，可以准备焊接好了。
来一张全家福：

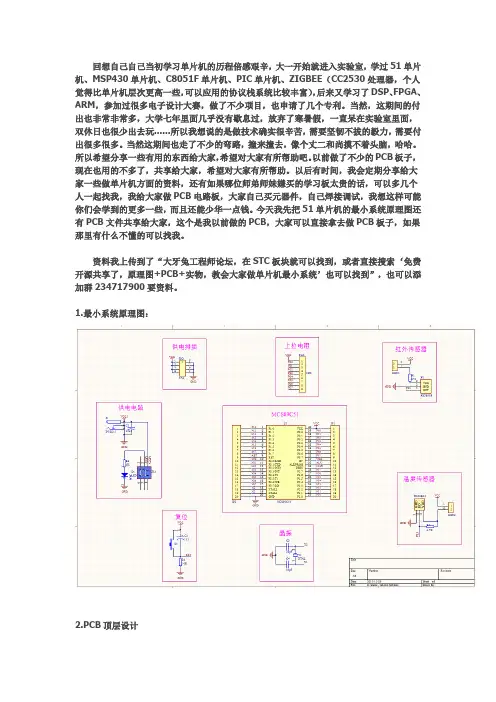

2.2 第二步：焊接单片机最小系统
2.3 第三步：焊接串口指示灯
2.4 第四步：在P1口上焊接跑马灯
2.5 第五步：焊接Dc5V电源指示灯
2.6 第六步：焊接max232的5个0.1u电容
2.7 第七步：焊接RS232的3P接口插座
2.8 第八步：测量max232的电荷泵的正电压是否正常？
插上一片max232，并测量是否焊接正确。
先测量RS232的正电压：第二脚。
2.9 第九步：测量max232的电荷泵的负电压是否正常？
再测量RS232的负电压：第6脚。
这2个图形中的电压均是可以接受的值；
只要这2个电压正常，说明max232的外围电路工作正常。
2.10 第十步：焊接串口电缆PC串口的定义：
2：RXD
3：TXD
5：GND
2.11 第十一步：使用一个串口测试软件，测试串口工作是否正常看到RXD的绿色的指示灯闪烁，说明，通信正常。
2.12 第十二步：使用STC的下载软件，下载一个跑马灯程序俺的试验的这个跑马灯是反的，也就是，跑的灯是不亮的。
2.13 结束语
嘿嘿，容易吧。
其它的按键、LED、LCD再慢慢扩充吧。
