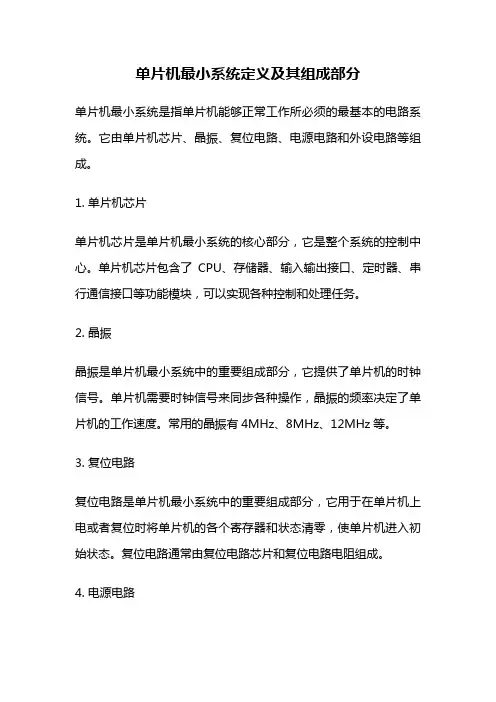

单片机最小系统定义及其组成部分
单片机最小系统是指单片机能够正常工作所必须的最基本的电路系统。
它由单片机芯片、晶振、复位电路、电源电路和外设电路等组成。
1. 单片机芯片
单片机芯片是单片机最小系统的核心部分，它是整个系统的控制中心。
单片机芯片包含了CPU、存储器、输入输出接口、定时器、串行通信接口等功能模块，可以实现各种控制和处理任务。
2. 晶振
晶振是单片机最小系统中的重要组成部分，它提供了单片机的时钟信号。
单片机需要时钟信号来同步各种操作，晶振的频率决定了单片机的工作速度。
常用的晶振有4MHz、8MHz、12MHz等。
3. 复位电路
复位电路是单片机最小系统中的重要组成部分，它用于在单片机上电或者复位时将单片机的各个寄存器和状态清零，使单片机进入初始状态。
复位电路通常由复位电路芯片和复位电路电阻组成。
4. 电源电路
电源电路是单片机最小系统中的重要组成部分，它为单片机提供电源。
电源电路通常由稳压电路、滤波电容、电源开关等组成，可以保证单片机的稳定工作。
5. 外设电路
外设电路是单片机最小系统中的重要组成部分，它用于连接单片机和各种外设，如LED、LCD、键盘、麦克风等。
外设电路通常由电阻、电容、晶体管、继电器等组成，可以实现单片机与外设之间的数据交换和控制。
单片机最小系统是由单片机芯片、晶振、复位电路、电源电路和外设电路等组成的。
它是单片机能够正常工作所必须的最基本的电路系统。
在实际应用中，单片机最小系统可以根据具体需求进行扩展和改进，以满足不同的应用需求。

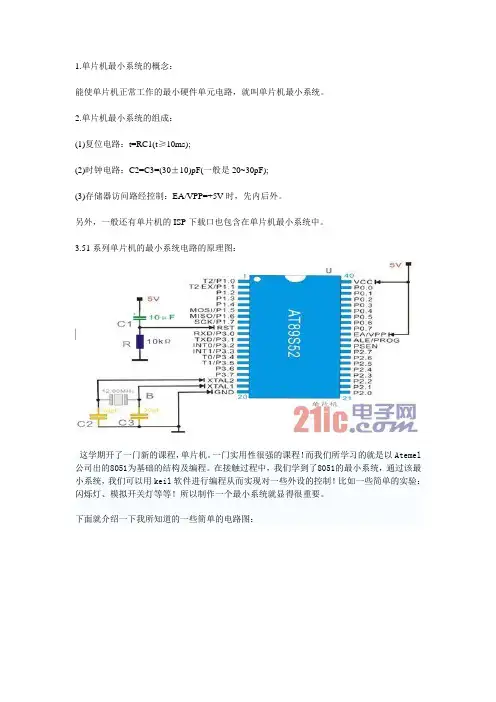

1.单片机最小系统的概念：能使单片机正常工作的最小硬件单元电路，就叫单片机最小系统。
2.单片机最小系统的组成：(1)复位电路：t=RC1(t≥10ms);(2)时钟电路：C2=C3=(30±10)pF(一般是20~30pF);(3)存储器访问路经控制：EA/VPP=+5V时，先内后外。
另外，一般还有单片机的ISP下载口也包含在单片机最小系统中。
3.51系列单片机的最小系统电路的原理图：这学期开了一门新的课程，单片机。
一门实用性很强的课程！而我们所学习的就是以Atemel 公司出的8051为基础的结构及编程。
在接触过程中，我们学到了8051的最小系统，通过该最小系统，我们可以用keil软件进行编程从而实现对一些外设的控制！比如一些简单的实验：闪烁灯、模拟开关灯等等！所以制作一个最小系统就显得很重要。
下面就介绍一下我所知道的一些简单的电路图：1.电源电路：我们知道单片机正常工作所需要的电压是+5V的电压，而我们不能直接得到，所以只能进行转换，用7805将+9V的电压转换成+5V的电压，焊接电路的时候注意C1,C2为极性电容，所以注意正负极。
还有那个+9V的电源，本来是很方便的，往电路上焊一个接口，直接插上电源就OK了。
但是考虑到经济问题，我给大家买的不是那种。
用的时候把线前面的接头剪了，里面应该有4条线，2根是+9V的，另两根是+24V的，我们用+9V的线就行了！电源电路图如下：2.单片机焊接电路：这个电路较为简单，而且用得是上电复位电路，所用到的元器件也很少，但是要特别注意单片机的接口，尤其是I/O接口，因为我们要用它们输出或者是进行数据传输，所以最好是能多有几个接口，所以用到双排插针或者是单排插针，用排线连接它们和外设。
3.串口焊接，也就是下载线！我们通过Keil软件编译一些程序，通过单片机实现一些功能，但是我们必须通过下载线将程序下载到单片机内部，也可以用烧写器，但是成本太高，而且利用率太低，所以我们选用下载线！本来是打算焊USB接口的，但是感觉难度很大，所以感觉还是用这个串口电路比较好，成功率较高！这个电路主要用到的就是74373锁存器。

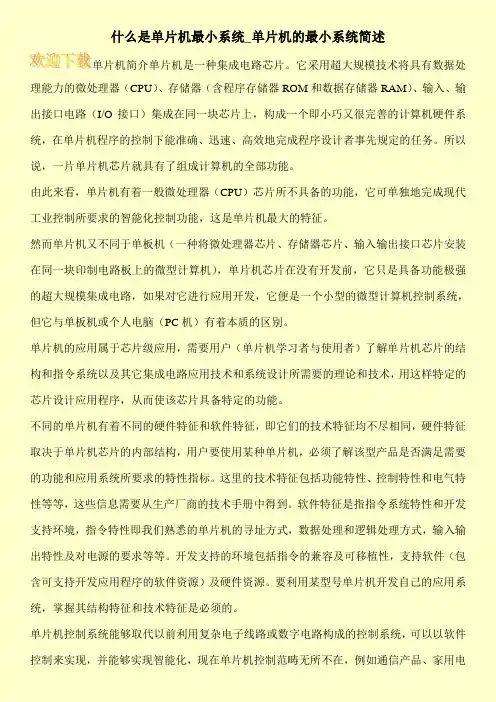

什么是单片机最小系统_单片机的最小系统简述单片机简介单片机是一种集成电路芯片。
它采用超大规模技术将具有数据处理能力的微处理器（CPU）、存储器（含程序存储器ROM和数据存储器RAM）、输入、输出接口电路（I/O接口）集成在同一块芯片上，构成一个即小巧又很完善的计算机硬件系统，在单片机程序的控制下能准确、迅速、高效地完成程序设计者事先规定的任务。
所以说，一片单片机芯片就具有了组成计算机的全部功能。
由此来看，单片机有着一般微处理器（CPU）芯片所不具备的功能，它可单独地完成现代工业控制所要求的智能化控制功能，这是单片机最大的特征。
然而单片机又不同于单板机（一种将微处理器芯片、存储器芯片、输入输出接口芯片安装在同一块印制电路板上的微型计算机），单片机芯片在没有开发前，它只是具备功能极强的超大规模集成电路，如果对它进行应用开发，它便是一个小型的微型计算机控制系统，但它与单板机或个人电脑（PC机）有着本质的区别。
单片机的应用属于芯片级应用，需要用户（单片机学习者与使用者）了解单片机芯片的结构和指令系统以及其它集成电路应用技术和系统设计所需要的理论和技术，用这样特定的芯片设计应用程序，从而使该芯片具备特定的功能。
不同的单片机有着不同的硬件特征和软件特征，即它们的技术特征均不尽相同，硬件特征取决于单片机芯片的内部结构，用户要使用某种单片机，必须了解该型产品是否满足需要的功能和应用系统所要求的特性指标。
这里的技术特征包括功能特性、控制特性和电气特性等等，这些信息需要从生产厂商的技术手册中得到。
软件特征是指指令系统特性和开发支持环境，指令特性即我们熟悉的单片机的寻址方式，数据处理和逻辑处理方式，输入输出特性及对电源的要求等等。
开发支持的环境包括指令的兼容及可移植性，支持软件（包含可支持开发应用程序的软件资源）及硬件资源。
要利用某型号单片机开发自己的应用系统，掌握其结构特征和技术特征是必须的。
单片机控制系统能够取代以前利用复杂电子线路或数字电路构成的控制系统，可以以软件控制来实现，并能够实现智能化，现在单片机控制范畴无所不在，例如通信产品、家用电。

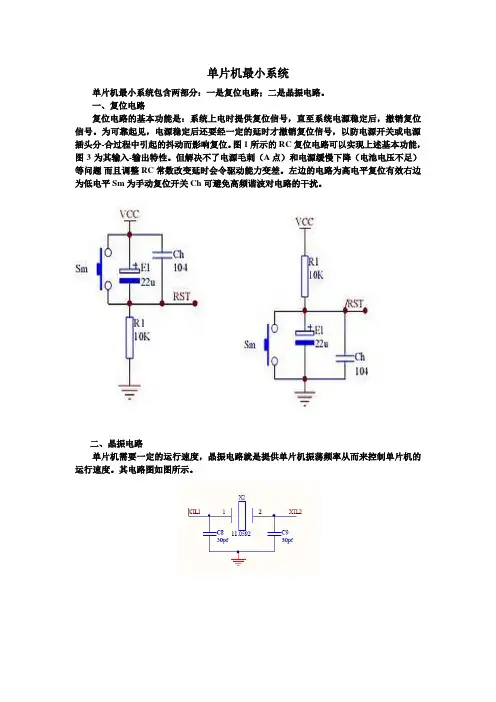

单片机最小系统
单片机最小系统包含两部分：一是复位电路；二是晶振电路。
一、复位电路
复位电路的基本功能是：系统上电时提供复位信号，直至系统电源稳定后，撤销复位信号。
为可靠起见，电源稳定后还要经一定的延时才撤销复位信号，以防电源开关或电源插头分-合过程中引起的抖动而影响复位。
图1所示的RC复位电路可以实现上述基本功能，图3为其输入-输出特性。
但解决不了电源毛刺（A 点）和电源缓慢下降（电池电压不足）等问题而且调整 RC 常数改变延时会令驱动能力变差。
左边的电路为高电平复位有效右边为低电平 Sm为手动复位开关 Ch可避免高频谐波对电路的干扰。
二、晶振电路
单片机需要一定的运行速度，晶振电路就是提供单片机振荡频率从而来控制单片机的运行速度。
其电路图如图所示。

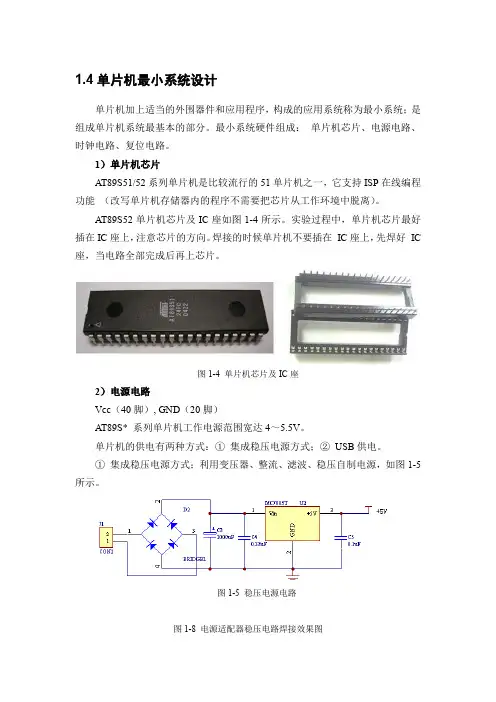

1.4单片机最小系统设计单片机加上适当的外围器件和应用程序，构成的应用系统称为最小系统；是组成单片机系统最基本的部分。
最小系统硬件组成：单片机芯片、电源电路、时钟电路、复位电路。
1）单片机芯片AT89S51/52系列单片机是比较流行的51单片机之一，它支持ISP在线编程功能（改写单片机存储器内的程序不需要把芯片从工作环境中脱离）。
AT89S52单片机芯片及IC座如图1-4所示。
实验过程中，单片机芯片最好插在IC座上，注意芯片的方向。
焊接的时候单片机不要插在IC座上，先焊好IC 座，当电路全部完成后再上芯片。
图1-4 单片机芯片及IC座2）电源电路Vcc（40脚）, GND（20脚）AT89S* 系列单片机工作电源范围宽达4～5.5V。
单片机的供电有两种方式：①集成稳压电源方式；②USB供电。
①集成稳压电源方式；利用变压器、整流、滤波、稳压自制电源，如图1-5所示。
图1-5 稳压电源电路图1-8 电源适配器稳压电路焊接效果图2）时钟电路产生一个工作时序，其工作需要时钟电路提供一个工作频率。
时钟电路原理图如图1-10所示。
1）振荡频率范围：1.2MHz～12MHz。
2）电容C1和C2选择：10～30pF图1-10时钟电路原理图注意：晶体和电容应尽可能安装在单片机芯片附近，以减少寄生电容，保证振荡器稳定和可靠工作。
电容是为了更好地提高晶振电路的时钟精度。
3）复位电路复位使单片机进入某种确定的初始状态。
退出处于节电工作方式的停顿状态、退出一切程序进程、退出程序的死循环，从头开始。
上电+按钮复位电路如图1-11所示。
注意：电解电容器的极性，长脚为正。
图1-11 复位电路根据上面原理设计的单片机最小系统如图1-12所示。
图1-12单片机最小系统注意：①如果不扩展外部ROM，使用单片机内部的ROM，31脚/EA需接电源（+5V）。
3.1单片机最小系统设计3.1.1 AT89S52简介本设计采用ATMEL公司的8位单片机AT89S52，AT89S52片内含8k字节的可反复擦写的只读Flash程序存储器和256字节的随机存取数据存储器（RAM）。
单片机最小系统制作单片机（Microcontroller）最小系统是指单片机与其必要外围电路的集成，能够实现单片机的正常工作。
单片机最小系统一般包括单片机芯片、时钟电路、复位电路和电源电路等。
1.选购单片机芯片：选择适合自己需求的单片机芯片，有多种型号和规格可以选择。
比较常见的单片机芯片有PIC、AVR、STM32等。
2.设计电源电路：为单片机提供正常工作的电源电压，一般为5V。
可以使用直流电源供电，也可以通过电池供电。
电源电路一般包括电源滤波和稳压电路。
3.设计时钟电路：单片机需要时钟信号来进行计时和同步操作。
时钟电路一般由晶体振荡器和相关电容电阻组成。
选择合适的晶体频率，一般常见的为4MHz或8MHz。
4.设计复位电路：复位电路用于在单片机上电时将其状态清零，进入一个初始状态。
一般采用电容与电阻并联的方式制作，保证在上电时产生足够的复位时间。
5.焊接和布线：将选购的单片机芯片和其他电子元件进行焊接和布线，连接相应的引脚。
注意焊接时要确保焊接点牢固，布线时要避免引起短路和接触不良等问题。
6.测试和调试：将制作好的单片机最小系统连接到计算机或开发板上，通过编程工具对单片机进行测试和调试。
可以使用编程工具（如IDE）编写简单的程序，通过编程上传到单片机进行验证。
7.功能扩展：根据需求可以对单片机最小系统进行功能扩展，如添加输入输出接口、外部存储器、显示屏等。
制作单片机最小系统的过程比较简单，但在实际操作中要细心和耐心，避免出现焊接不良、接触不良等问题。
制作好的最小系统可以为后续的单片机应用提供基础，可以用于各种项目的开发和实现。
总结起来，制作单片机最小系统需要选购单片机芯片，设计电源、时钟和复位电路，进行焊接和布线，并进行测试和调试。
掌握这些基本步骤可以帮助初学者更好地了解和掌握单片机的使用和应用。

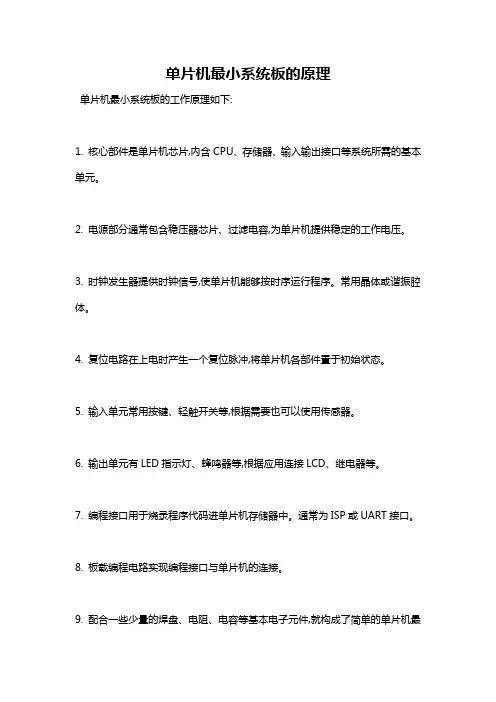

单片机最小系统板的原理
单片机最小系统板的工作原理如下:
1. 核心部件是单片机芯片,内含CPU、存储器、输入输出接口等系统所需的基本单元。
2. 电源部分通常包含稳压器芯片、过滤电容,为单片机提供稳定的工作电压。
3. 时钟发生器提供时钟信号,使单片机能够按时序运行程序。
常用晶体或谐振腔体。
4. 复位电路在上电时产生一个复位脉冲,将单片机各部件置于初始状态。
5. 输入单元常用按键、轻触开关等,根据需要也可以使用传感器。
6. 输出单元有LED指示灯、蜂鸣器等,根据应用连接LCD、继电器等。
7. 编程接口用于烧录程序代码进单片机存储器中。
通常为ISP或UART接口。
8. 板载编程电路实现编程接口与单片机的连接。
9. 配合一些少量的焊盘、电阻、电容等基本电子元件,就构成了简单的单片机最
小系统。
10. 通过编写程序代码,可以实现单片机的各种控制功能。

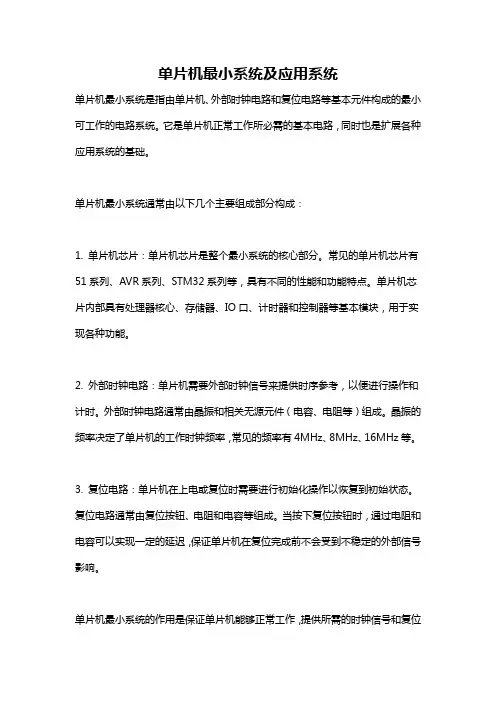

单片机最小系统及应用系统单片机最小系统是指由单片机、外部时钟电路和复位电路等基本元件构成的最小可工作的电路系统。
它是单片机正常工作所必需的基本电路，同时也是扩展各种应用系统的基础。
单片机最小系统通常由以下几个主要组成部分构成：1. 单片机芯片：单片机芯片是整个最小系统的核心部分。
常见的单片机芯片有51系列、AVR系列、STM32系列等，具有不同的性能和功能特点。
单片机芯片内部具有处理器核心、存储器、IO口、计时器和控制器等基本模块，用于实现各种功能。
2. 外部时钟电路：单片机需要外部时钟信号来提供时序参考，以便进行操作和计时。
外部时钟电路通常由晶振和相关无源元件（电容、电阻等）组成。
晶振的频率决定了单片机的工作时钟频率，常见的频率有4MHz、8MHz、16MHz等。
3. 复位电路：单片机在上电或复位时需要进行初始化操作以恢复到初始状态。
复位电路通常由复位按钮、电阻和电容等组成。
当按下复位按钮时，通过电阻和电容可以实现一定的延迟，保证单片机在复位完成前不会受到不稳定的外部信号影响。
单片机最小系统的作用是保证单片机能够正常工作，提供所需的时钟信号和复位操作。
但是单片机最小系统本身并没有特定的功能，需要根据具体的应用场景进行扩展和功能拓展。
单片机最小系统在各种应用系统中具有广泛的应用。
以下是一些常见的单片机应用系统：1. 嵌入式系统：单片机最小系统是实现嵌入式系统的基础。
通过将外部电路与单片机芯片连接，可以实现各种嵌入式系统的功能，如家电控制、汽车电子系统、工业控制等。
2. 家居自动化系统：通过单片机最小系统可以实现家居自动化系统的各种功能，如智能灯光控制、温湿度监测与控制、安防监控等。
3. 医疗仪器：单片机最小系统也可以应用于医疗仪器中，如血压计、血糖仪等。
通过单片机的数据处理和控制功能，可以实现仪器的各种功能和精确性。
4. 工控系统：单片机最小系统在工业控制系统中也有较为广泛的应用。
通过单片机的IO口和数据处理能力，可以实现各种工控设备的自动控制和监测功能。
STC89C52单片机简介
概述
STC89C52是51系列单片机的一个型号，它是STCMEL公司生产的。
STC89C52是一个低电压，高性能CMOS 8位单片机，片内含8k bytes 的可反复擦写的Flash只读程序存储器和256 bytes的随机存取数据存储器（RAM），器件采用STCMEL公司的高密度、非易失性存储技术生产，兼容标准MCS-51指令系统，片内置通用8位中央处理器和Flash存储单元，功能强大的STC89C52单片机可为您提供许多较复杂系统控制应用场合。
STC89C52有40个引脚，32个外部双向输入/输出（I/O）端口，同时内含2个外中断口，3个16位可编程定时计数器,2个全双工串行通信口，2个读写口线，STC89C52可以按照常规方法进行编程,但不可以在线编程(S系列的才支持在线编程)。
其将通用的微处理器和Flash存储器结合在一起，特别是可反复擦写的Flash存储器可有效地降低开发成本。
STC89C52有PDIP、PQFP/TQFP及PLCC等三种封装形式，以适应不同产品的需求。
主要功能特性
兼容MCS51指令系统
8k可反复擦写(>1000次）Flash ROM
32个双向I/O口 ? 256x8bit内部RAM
3个16位可编程定时/计数器中断 ? 时钟频率0-24MHz
2个串行中断
可编程UART串行通道
2个外部中断源
共8个中断源
2个读写中断口线
3级加密位
低功耗空闲和掉电模式
软件设置睡眠和唤醒功能
8051单片机的引脚功能
MCS-51系列单片机一般采用40个引脚，双列直插式封装，用HMOS工艺制造，其外部引脚排列如图所示。
其中，各引脚的功能为：
(a) DIP引脚图 (b) 逻辑符号
8051单片机的引脚
⑴主电源引脚
Vcc（40脚）：接＋5V电源正端
Vss（20脚）：接＋5V电源地端
一般Vcc和Vss间应接高频去耦电容和低频滤波电容。
⑵外接晶体或外部振荡器引脚
XTAL1（19脚）：接外部晶振的一个引脚。
在单片机内部，它是一个反
相放大器的输入端，这个放大器构成了片内振荡器OSC。
当采用外部振荡器时，此引脚应接地。
XTAL2（18脚）：接外部晶振的另一个引脚。
在片内接至反相放大器的输出端和内部时钟电路的输入端。
当采用外部振荡器时，此脚接外部振荡器的输出端。
⑶控制信号线
RST/VPD（9脚）：复位信号输入端，复位/掉电时内部RAM的备用电源输入端
ALE/ （30脚）：地址锁存允许/编程脉冲输入。
用ALE锁存从P0口输出的低8位地址；在对片内EPROM编程时，编程脉冲由此输入。
（29脚）：外部程序存储器读选通信号，低电平有效。
/VPP（31脚）：访问外部存储器允许/编程电压输入。
EA为高电平时，访问内部存储器；低电平时，访问外部存储器。
对片内EPROM编程时，此脚接21V编程电压。
⑷多功能I/O口引脚
8051单片机设有4个双向I/O口（P0、P1、P2、P3），每一组I/O口线都可以独立地用作输入或输出口，其中：
① P0口（32～39脚）——双向口（三态），可作为输入/输出口，可驱动8个LSTTL门电路。
实际应用中常作为分时使用的地址/数据总线口，对外部程序或数据存储器寻址时低8位地址与数据总线分时使用P0口：先送低8位地址信号到P0口，由地址锁存信号ALE的下降沿将地址信号锁存到地址锁存器后，再作为数据总线的口线对数据进行输入或输出。
② P1口（1～8脚）——准双向口（三态），可驱动4个LSTTL门电路。
用作输入线时，口锁存器必须由单片机先写入“1”，每一位都可编程为输入或输出线。
③ P2口（21～28）——准双向口（三态），可驱动4个LSTTL门电路。
可作为输入/输出口，实际应用中一般作为地址总线的高8位，与P0口一起组成16位地址总线，用于对外部存储器的接口电路进行寻址。
④ P3口（10～17脚）——准双向口（三态），可驱动4个LSTTL门电路。
双功能口，作为第一功能使用时，与P1口一样；作为第二功能使用时，每一位都有特定用途，其特殊用途如表所示：
端口引脚第二功能注 释
P3.0RXD串行口数据接收端
P3.1TXD串行口数据发送端
P3.2/INT0外中断请求0
P3.3/INT1外中断请求1
P3.4T0定时/计数器0外部计数信
号输入
P3.5T1定时/计数器1外部计数信
号输入
P3.6/WR外部RAM写选通信号输出
P3.7/RD外部RAM读选通信号输出
3.1.2 单片机最小系统
所谓单片机的最小系统是指使单片机能运行程序、正常工作的最简单电路系统，是保证单片正常启动、开始工作的必须电路，缺一不可。
单片机最小系统一般由单片机、程序存储器、时钟电路和复位电路组成。
对于8051单片机，由于片内有4K的程序存储器，所以其最小系统除了单片机本身外，只需外接时钟电路与复位电路即可。
复位及复位电路
8051单片机的复位
复位是使CPU和系统中其他功能部件都处于一个确定的初始状态，并从这个状态开始工作。
8051单片机在RST输入端（9脚）出现高电平时实现
系统的复位和初始化。
在振荡器运行的情况下，要实现复位操作，必须使RST端的高电平至少保持两个机器周期（24个振荡周期）。
CPU在第二个机器周期内执行复位操作，以后每一个机器周期重复一次，直到RST 降为低电平。
复位期间不产生ALE及/PSEN信号。
复位的内部操作使SP为07H，各端口（P0～P3）都为0FFH，特殊功能寄存器都为0，但不影响RAM的状态。
当复位结束（RST变为低电平）后，CPU从0000H开始执行程序。
值得注意的是：8051单片机通电后并不运行ROM里的程序，只有正常复位后，才能开始工作。
复位电路
单片机的复位分为上电自动复位、按键手动复位两种和看门狗强制复位三种等。
上电复位通常利用电容的充放电来实现，按键复位则可分为按键脉冲复位和按键电平复位两种，看门狗复位则通过外接看门狗电路或软件看门狗程序实现。
常见的上电复位和按键复位电路如图所示。
(a) 上电复位 (b) 按键脉冲复位 (c)按键电平复位
图中，(a)为最简单的单片机复位电路。
当系统上电时，由于电容C两端的电压不会瞬间改变，所以8051的第9脚复位端会得到短暂的高电平，随后，电容通过电阻R进行充电，经过一段时间后，RST端变为低电平。
当电容的充放电时间常数RC足够大，能保证在RST端得到超过两个机器周期的高电平时，单片机完成复位操作，开始正常运行ROM里的程序。
(b)为按键脉冲复位电路。
当系统上电时，单片机并不复位，不能运行ROM里的程序，只有当系统上电后，按一下复位按键（图中未画出），反相器输出超过两个机器周期的高电平，才能完成系统复位。
(c)为包括上电复位功能的按键电平复位电路，是最常见的单片机复位电
路之一。
当系统上电时，单片机的RST端得到两个以上机器周期的高电平，随后电容C经电阻R充电，变为低电平，完成单片机的上最复位。
在单片机的运行过程中，如果由于外界干扰等因素的影响，使单片机的程序跑飞，则可以通过按下按键K，使单片机完成复位操作。
当按下K键时，电容两端短路，RST接到电源VCC变为高电平，同时电容迅速放电，使电容的两个极板电位一致。
释放按键K后，电容C通过电阻R充电，经过两个以上机器周期的时间后，RST端变为低电平，完成单片机的复位。
时钟电路
时钟电路用于产生单片机的基本时钟信号。
8051的时钟信号可由内部振荡器产生，也可由外部电路直接提供。
内部振荡器的输入和输出脚分别为XTAL1和XSTCL2，由XTAL2给单片机内部电路提供时钟信号。
当时钟信号由外部电路提供时，外部时钟引入XTAL2，而XTAL1脚接地。
两种时钟信号的连接电路如图所示。
