盾构构造盾构刀具工作原理

盾构机工作原理盾构机是一种用于地下隧道施工的机械设备，它能够在地下开挖隧道并同时进行支护。

盾构机的工作原理是通过推进系统和土压平衡系统的协同作用来完成隧道的开挖和支护。

一、推进系统盾构机的推进系统主要由刀盘、推进缸、主推进液压缸、副推进液压缸等组成。

刀盘是盾构机的核心部件，它由大量的刀片和刀臂组成，通过旋转来切割土层。

推进缸通过液压系统提供推进力，推动刀盘前进。

主推进液压缸和副推进液压缸则用于控制盾构机的水平和垂直推进。

在工作过程中，盾构机首先将刀盘推入地下，然后通过液压系统提供的推进力，推动刀盘不断前进。

同时，盾构机还会将土层切割下来，并通过输送系统将其排出。

随着刀盘的推进，盾构机会不断进行支护，以确保隧道的稳定。

二、土压平衡系统盾构机的土压平衡系统是保证隧道施工安全的关键部件。

它通过控制隧道内外的土压差，使得施工现场的土体保持平衡，防止地下水和泥浆涌入隧道。

土压平衡系统主要由先后密封室、压缩空气系统、排土系统等组成。

先后密封室用于控制隧道内外的土压差，防止土体塌方。

压缩空气系统则用于控制密封室内的气压，保持密封室内的压力略高于外界，以防止地下水和泥浆渗入隧道。

排土系统则用于将切割下来的土层排出隧道。

在工作过程中，盾构机通过土压平衡系统的协同作用，控制隧道内外的土压差，使得土体保持平衡。

这样可以减少地下水和泥浆渗入隧道，保证施工现场的安全。

三、其他系统除了推进系统和土压平衡系统，盾构机还包括供电系统、液压系统、控制系统等。

供电系统为盾构机提供电力，液压系统则提供动力，控制系统则用于对盾构机的各个系统进行控制和监测。

总结：盾构机通过推进系统和土压平衡系统的协同作用，实现了隧道的开挖和支护。

推进系统通过刀盘的切割和推进缸的推进力，完成隧道的前进。

土压平衡系统则通过控制隧道内外的土压差，保持施工现场的稳定和安全。

除此之外，盾构机还包括供电系统、液压系统和控制系统等。

这些系统的协同工作，使得盾构机能够高效、安全地进行地下隧道施工。

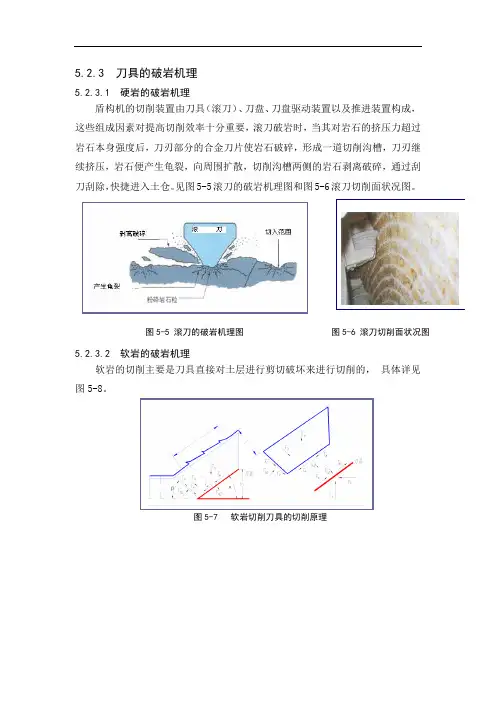

5.2.3 刀具的破岩机理
5.2.3.1 硬岩的破岩机理
盾构机的切削装置由刀具（滚刀）、刀盘、刀盘驱动装置以及推进装置构成，这些组成因素对提高切削效率十分重要，滚刀破岩时，当其对岩石的挤压力超过岩石本身强度后，刀刃部分的合金刀片使岩石破碎，形成一道切削沟槽，刀刃继续挤压，岩石便产生龟裂，向周围扩散，切削沟槽两侧的岩石剥离破碎，通过刮刀刮除，快捷进入土仓。

见图5-5滚刀的破岩机理图和图5-6滚刀切削面状况图。

5.2.3.2 软岩的破岩机理
软岩的切削主要是刀具直接对土层进行剪切破坏来进行切削的， 具体详见图5-8。

图5-7 软岩切削刀具的切削原理
图5-5 滚刀的破岩机理图 图5-6 滚刀切削面状况图。

盾构机工作原理盾构机是一种用于隧道掘进的机械设备，它采用盾构法进行掘进作业。

盾构机工作原理包括盾构机的结构组成、掘进过程和工作原理。

一、盾构机的结构组成1. 盾构机主体结构：盾构机主体由前部掘进机构和后部支撑机构组成。

前部掘进机构包括刀盘、推进装置和掘进腔体，用于掘进地下隧道。

后部支撑机构包括支撑系统、推进系统和尾部密封装置，用于支撑和稳定掘进工作面。

2. 刀盘：刀盘是盾构机的核心部件，由刀盘主轴、刀盘壳体和刀具组成。

刀盘壳体上安装有刀具，通过刀具的旋转和推进，实现地层的破碎和掘进。

3. 推进装置：推进装置由液压缸、推进支架和推进腔体组成，用于推动盾构机向前掘进。

推进装置通过液压缸的伸缩，推动推进支架向前挪移，同时推动盾构机前进。

4. 支撑系统：支撑系统由液压支撑腔体、支撑腿和支撑板组成，用于支撑和稳定掘进工作面。

支撑系统可以根据地层情况自动调整支撑板的位置和角度，确保掘进工作面的稳定和安全。

5. 尾部密封装置：尾部密封装置用于防止土层和水的侵入，保持掘进工作面的干燥和安全。

尾部密封装置通过密封垫和密封门的组合，实现对尾部空腔的封闭。

二、盾构机的掘进过程盾构机的掘进过程主要包括刀盘破碎地层、推进机构推进、支撑机构支护和尾部密封装置的封闭。

1. 刀盘破碎地层：盾构机启动后，刀盘开始旋转，刀具与地层发生碰撞，通过冲击和破碎地层。

刀盘破碎地层的同时，推进装置将盾构机向前推进。

2. 推进机构推进：推进装置通过液压缸的伸缩，推动推进支架向前挪移，同时推动盾构机前进。

推进装置不断推进，使盾构机不断向前掘进。

3. 支撑机构支护：当盾构机掘进一定距离后，支撑系统开始工作。

支撑系统根据地层情况自动调整支撑板的位置和角度，支撑和稳定掘进工作面。

4. 尾部密封装置封闭：当盾构机掘进到目标位置时，尾部密封装置开始工作。

尾部密封装置通过密封垫和密封门的组合，实现对尾部空腔的封闭，防止土层和水的侵入。

三、盾构机的工作原理盾构机的工作原理基于土层的破碎和推进。

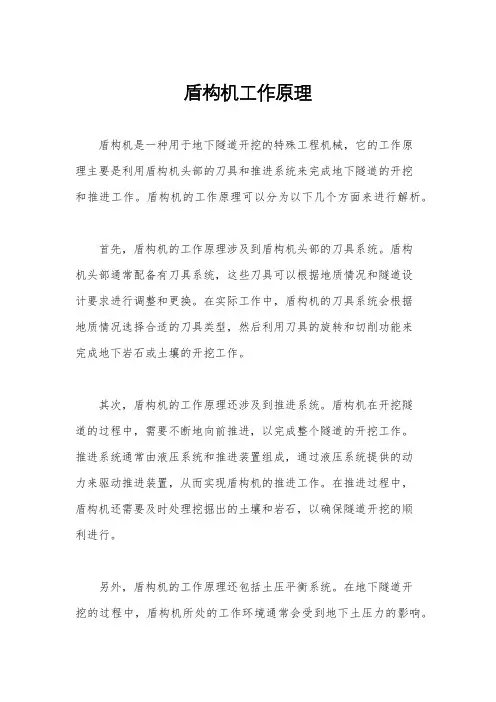

盾构机工作原理盾构机是一种用于地下隧道开挖的特殊工程机械，它的工作原理主要是利用盾构机头部的刀具和推进系统来完成地下隧道的开挖和推进工作。

盾构机的工作原理可以分为以下几个方面来进行解析。

首先，盾构机的工作原理涉及到盾构机头部的刀具系统。

盾构机头部通常配备有刀具系统，这些刀具可以根据地质情况和隧道设计要求进行调整和更换。

在实际工作中，盾构机的刀具系统会根据地质情况选择合适的刀具类型，然后利用刀具的旋转和切削功能来完成地下岩石或土壤的开挖工作。

其次，盾构机的工作原理还涉及到推进系统。

盾构机在开挖隧道的过程中，需要不断地向前推进，以完成整个隧道的开挖工作。

推进系统通常由液压系统和推进装置组成，通过液压系统提供的动力来驱动推进装置，从而实现盾构机的推进工作。

在推进过程中，盾构机还需要及时处理挖掘出的土壤和岩石，以确保隧道开挖的顺利进行。

另外，盾构机的工作原理还包括土压平衡系统。

在地下隧道开挖的过程中，盾构机所处的工作环境通常会受到地下土压力的影响。

为了保证盾构机的安全和稳定推进，盾构机通常会配备土压平衡系统，通过调节盾构机内外的土压平衡来保持隧道开挖工作的稳定进行。

最后，盾构机的工作原理还涉及到隧道衬砌系统。

在完成地下隧道的开挖工作之后，盾构机还需要进行隧道衬砌工作，以保证隧道的结构安全和使用寿命。

隧道衬砌系统通常由预制隧道衬砌片和安装设备组成，通过将预制隧道衬砌片安装到隧道内部来完成隧道的衬砌工作。

综上所述，盾构机的工作原理主要包括刀具系统、推进系统、土压平衡系统和隧道衬砌系统等几个方面。

通过这些系统的协调配合，盾构机可以完成地下隧道的开挖和推进工作，为地下隧道工程的顺利进行提供了重要的技术支持。

盾构机在地下隧道工程中发挥着重要的作用，其工作原理的深入理解对于提高盾构机的工作效率和安全性具有重要意义。

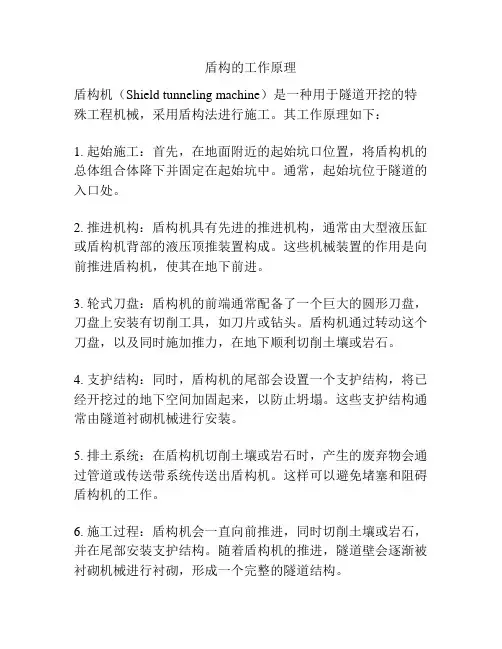

盾构的工作原理
盾构机（Shield tunneling machine）是一种用于隧道开挖的特殊工程机械，采用盾构法进行施工。

其工作原理如下：
1. 起始施工：首先，在地面附近的起始坑口位置，将盾构机的总体组合体降下并固定在起始坑中。

通常，起始坑位于隧道的入口处。

2. 推进机构：盾构机具有先进的推进机构，通常由大型液压缸或盾构机背部的液压顶推装置构成。

这些机械装置的作用是向前推进盾构机，使其在地下前进。

3. 轮式刀盘：盾构机的前端通常配备了一个巨大的圆形刀盘，刀盘上安装有切削工具，如刀片或钻头。

盾构机通过转动这个刀盘，以及同时施加推力，在地下顺利切削土壤或岩石。

4. 支护结构：同时，盾构机的尾部会设置一个支护结构，将已经开挖过的地下空间加固起来，以防止坍塌。

这些支护结构通常由隧道衬砌机械进行安装。

5. 排土系统：在盾构机切削土壤或岩石时，产生的废弃物会通过管道或传送带系统传送出盾构机。

这样可以避免堵塞和阻碍盾构机的工作。

6. 施工过程：盾构机会一直向前推进，同时切削土壤或岩石，并在尾部安装支护结构。

随着盾构机的推进，隧道壁会逐渐被衬砌机械进行衬砌，形成一个完整的隧道结构。

7. 监控和导航系统：为了确保盾构机在准确的方向上进行推进，以及避免遇到障碍物，盾构机通常配备了精确的监控和导航系统。

这些系统使用激光或GPS技术，监测盾构机的位置和方向。

总的来说，盾构机通过推进机构、切削刀盘、支护结构和排土系统的协同工作，实现了隧道的开挖和加固。

这种先进的施工方法在地下工程中具有重要的作用，广泛应用于隧道建设、地铁、管道等工程项目中。

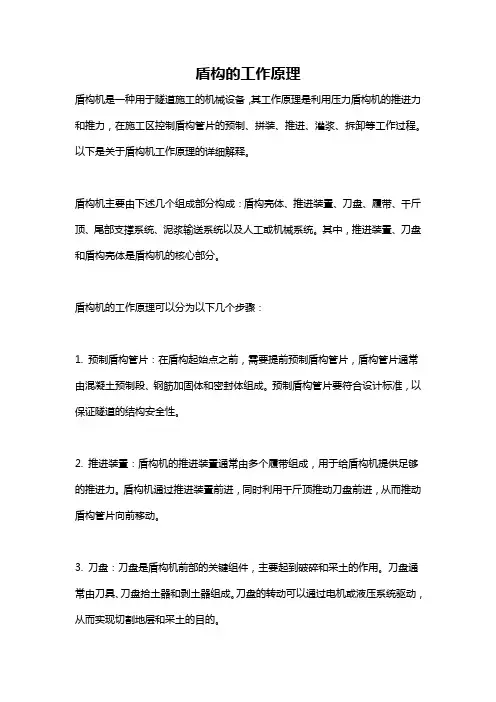

盾构的工作原理盾构机是一种用于隧道施工的机械设备，其工作原理是利用压力盾构机的推进力和推力，在施工区控制盾构管片的预制、拼装、推进、灌浆、拆卸等工作过程。

以下是关于盾构机工作原理的详细解释。

盾构机主要由下述几个组成部分构成：盾构壳体、推进装置、刀盘、履带、千斤顶、尾部支撑系统、泥浆输送系统以及人工或机械系统。

其中，推进装置、刀盘和盾构壳体是盾构机的核心部分。

盾构机的工作原理可以分为以下几个步骤：1. 预制盾构管片：在盾构起始点之前，需要提前预制盾构管片，盾构管片通常由混凝土预制段、钢筋加固体和密封体组成。

预制盾构管片要符合设计标准，以保证隧道的结构安全性。

2. 推进装置：盾构机的推进装置通常由多个履带组成，用于给盾构机提供足够的推进力。

盾构机通过推进装置前进，同时利用千斤顶推动刀盘前进，从而推动盾构管片向前移动。

3. 刀盘：刀盘是盾构机前部的关键组件，主要起到破碎和采土的作用。

刀盘通常由刀具、刀盘拾土器和剥土器组成。

刀盘的转动可以通过电机或液压系统驱动，从而实现切割地层和采土的目的。

4. 泥浆输送系统：盾构机工作时，需要通过泥浆来冷却刀盘，减少切割时产生的热量。

泥浆输送系统主要由泥浆循环系统、刀盘上的排泥管和出口泵组成。

5. 支撑系统：在盾构机的尾部，通常配备有支撑系统，用于保持尾部的稳定和支撑隧道的表面。

支撑系统通常由液压千斤顶构成，可以根据盾构管片的推进情况来调整和控制。

以上是盾构机的工作原理的基本介绍。

盾构机依靠推进力和推力推动盾构管片向前移动，同时利用刀盘和泥浆输送系统来破碎和采土，达到推进隧道的目的。

随着技术的进步和应用的广泛，盾构机在施工过程中的自动化程度也在不断提高，为隧道施工带来了更高的效率和质量保障。

盾构机工作原理【盾构机工作原理】盾构机是一种用于地下隧道开挖的工程机械设备，它能够在地下进行快速、安全、高效的隧道开挖工作。

盾构机的工作原理是通过推进系统、掘进系统、支撑系统和排土系统的配合运作，完成隧道的开挖和支护。

一、推进系统：盾构机的推进系统主要由推进机构和推进液压缸组成。

推进机构通过电机或液压驱动推进液压缸，推动盾构机向前推进。

推进液压缸的推进力可根据需要进行调整，以适应地层的不同情况。

二、掘进系统：盾构机的掘进系统主要由刀盘、刀盘驱动系统和刀盘刀具组成。

刀盘位于盾构机前端，通过刀盘驱动系统带动刀盘旋转，刀盘刀具则负责切削地层。

刀盘的刀具种类丰富，可以根据地层的不同选择不同的刀具进行切削。

三、支撑系统：盾构机的支撑系统主要由隧道衬砌和支撑液压缸组成。

隧道衬砌是由预制的隧道环片组成，通过支撑液压缸将隧道环片推入地层，形成隧道的支撑结构。

支撑液压缸的数量和位置可以根据需要进行调整，以确保隧道的稳定性和安全性。

四、排土系统：盾构机的排土系统主要由刀盘后部的螺旋输送机和螺旋输送机的排土管道组成。

刀盘切削地层后，土屑通过螺旋输送机被输送至盾构机后部，再通过排土管道排出地面。

排土系统的设计和运行稳定性对于盾构机的工作效率和安全性至关重要。

盾构机的工作原理可以简单概括为：推进系统推动盾构机向前推进，掘进系统切削地层，支撑系统进行隧道支撑，排土系统将土屑排出。

这四个系统的协调运作使得盾构机能够在地下进行高效、安全的隧道开挖工作。

盾构机的工作原理与地层的情况、盾构机的类型和规格、工程要求等因素有关。

在实际工程中，需要根据具体情况进行调整和优化，以确保盾构机的工作效率和隧道的质量。

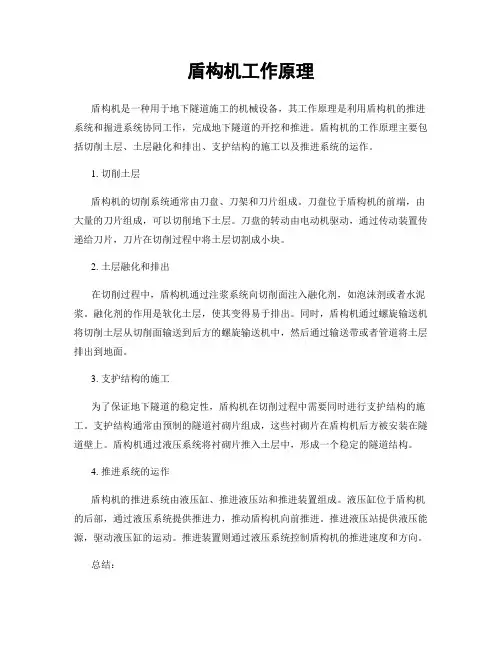

盾构机工作原理盾构机是一种用于地下隧道施工的机械设备，其工作原理是利用盾构机的推进系统和掘进系统协同工作，完成地下隧道的开挖和推进。

盾构机的工作原理主要包括切削土层、土层融化和排出、支护结构的施工以及推进系统的运作。

1. 切削土层盾构机的切削系统通常由刀盘、刀架和刀片组成。

刀盘位于盾构机的前端，由大量的刀片组成，可以切削地下土层。

刀盘的转动由电动机驱动，通过传动装置传递给刀片，刀片在切削过程中将土层切割成小块。

2. 土层融化和排出在切削过程中，盾构机通过注浆系统向切削面注入融化剂，如泡沫剂或者水泥浆。

融化剂的作用是软化土层，使其变得易于排出。

同时，盾构机通过螺旋输送机将切削土层从切削面输送到后方的螺旋输送机中，然后通过输送带或者管道将土层排出到地面。

3. 支护结构的施工为了保证地下隧道的稳定性，盾构机在切削过程中需要同时进行支护结构的施工。

支护结构通常由预制的隧道衬砌片组成，这些衬砌片在盾构机后方被安装在隧道壁上。

盾构机通过液压系统将衬砌片推入土层中，形成一个稳定的隧道结构。

4. 推进系统的运作盾构机的推进系统由液压缸、推进液压站和推进装置组成。

液压缸位于盾构机的后部，通过液压系统提供推进力，推动盾构机向前推进。

推进液压站提供液压能源，驱动液压缸的运动。

推进装置则通过液压系统控制盾构机的推进速度和方向。

总结：盾构机的工作原理是通过切削土层、土层融化和排出、支护结构的施工以及推进系统的运作，完成地下隧道的开挖和推进。

切削系统利用刀盘和刀片切削土层，注浆系统注入融化剂软化土层并将切削土层排出，支护结构的施工保证隧道的稳定性，推进系统通过液压力推动盾构机向前推进。

盾构机的工作原理使得地下隧道的施工更加高效、安全。

盾构机工作原理盾构机是一种用于地下隧道开挖的机械设备，它通过推进盾构管片来实现隧道的开挖和支护。

盾构机工作原理主要包括盾构机的构造和工作流程两个方面。

一、盾构机的构造1. 盾构机主体结构：盾构机由盾构机壳体、推进系统、刀盘、控制室、螺旋输送机等部份组成。

2. 盾构机壳体：盾构机壳体是盾构机的主体结构，由钢板焊接而成。

它具有足够的强度和刚度，能够承受地下土压力。

3. 推进系统：推进系统由液压缸、推进盾构管片、推进液压站等组成。

液压缸通过推进盾构管片推进盾构机，使其前进。

4. 刀盘：刀盘是盾构机的关键部件，由刀具、刀盘盘片、刀盘盘身等组成。

刀盘的旋转和刀具的作用下，可以将地下土层切割成小块，并通过螺旋输送机输送到地面。

5. 控制室：控制室是盾构机的操作中心，操作员在控制室内通过控制台控制盾构机的运行和推进。

二、盾构机的工作流程1. 准备工作：在开始盾构作业之前，需要进行地质勘察、隧道设计、施工方案制定等工作。

同时，还需要对盾构机进行调试和检查，确保其正常工作。

2. 开挖工作：盾构机开始工作后，首先进行刀盘的旋转，刀具切割地下土层。

同时，螺旋输送机将切割下来的土层输送到地面。

盾构机通过推进系统推进盾构管片，使隧道逐渐延长。

3. 支护工作：随着盾构机的推进，需要对隧道进行支护。

常用的支护方式包括安装钢拱架、注浆加固等。

支护工作的目的是保证隧道的稳定和安全。

4. 后续工作：当盾构机完成隧道开挖后，需要进行后续工作，包括隧道的清理、管道的敷设、设备的安装等。

同时，还需要对盾构机进行维护和保养，以备下次使用。

盾构机工作原理的核心是通过刀盘的旋转和推进系统的推进，实现对地下土层的切割和隧道的开挖。

同时，通过支护工作，保证隧道的稳定和安全。

盾构机的工作流程包括准备工作、开挖工作、支护工作和后续工作。

这些工作环节相互配合，完成为了盾构机的工作任务。

以上是关于盾构机工作原理的详细描述，希翼对您有所匡助。

如有其他问题，欢迎继续提问。

盾构机构造及工作原理简介(二)四、盾构机的主控系统及工作原理下图是天地重工生产的土压平衡盾构机示意图，通过这台土压平衡盾构来简单介绍盾构机的构造及工作原理。

盾构法隧道的基本原理是用一件有形的钢质组件沿隧道设计轴线开挖土体而向前推进。

这个钢组件在初步或最终隧道衬砌建成前，主要起防护开挖出的土体、保证作业人员和机械设备安全的作用，同时还能够承受来自地层的压力，防止地下水或流沙的入侵，这个钢质组件被称为盾构。

而盾构的主要组成部分即为盾体。

1. 盾体盾体主要包括前盾、中盾和尾盾三部分，这三部分都是管状筒体。

前盾和与之焊在一起的承压隔板用来支撑刀盘驱动，同时使泥土仓与后面的工作空间相隔离，推进油缸的压力可通过承压隔板作用到开挖面上，以起到支撑和稳定开挖面的作用。

承压隔板上在不同高度处安装有五个土压传感器，可以用来探测泥土仓中不同高度的土压力。

前盾的后边是中盾，中盾和前盾通过法兰以螺栓连接，中盾内侧的周边位置装有推进油缸。

中盾的后边是尾盾，尾盾末端装有密封用的盾尾刷。

2. 刀盘和刀盘驱动刀盘是一个带有多个进料槽的切削盘体，位于盾构机的最前部，用于切削土前盾 中盾 后盾体，刀盘通过安装在前盾承压隔板上的法兰上的刀盘电机来驱动。

它可以使刀盘在顺时针和逆时针两个方向上实现无级变速。

刀盘电机的变速齿轮箱内需设置制动装置，用于制动刀盘。

电机的防护等级需大于IP55。

为了适用于不同的土质条件，刀盘上安装了多种类型和功能的刀具，所有刀具都由螺栓连接，可以从刀盘后面的泥土仓中进行更换。

刀盘(中交天和14.93米泥水气压平衡复合式盾构机)铲刀：铲刀可以双向进行开挖，主要用于保证开挖直径的稳定不变。

铲刀切削刀：切削刀主要用于切削软土、泥砂地层。

其中刀口与刀盘旋转方向水平的称为切刀，刀口与刀盘旋转方向垂直的称为削刀切削刀滚刀与推出式滚刀：滚刀用于砂卵石、硬岩地层，它可以将大块的岩石打碎，分成小块。

而推出式滚刀可替代外部已磨损的滚刀，从而减少复合地层的带压换刀，延长掘进距离，加快施工进度，缩短工期。

Tunnel Engineering盾构与隧道目录01盾构机及其工作原理02盾构机的主要构造新朋友：盾构机及其工作原理（一）盾构的含义盾保持开挖面稳定性的刀盘和压力舱、支护围岩的盾构钢壳构构成隧道衬砌的管片和壁后注浆体采用压缩空气、泥浆、土压及机械等方式对开挖面予以支护，以确保开挖面的稳定（二）基本工作原理盾构前端利用封闭的筒状金属外壳承受来自地层的压力，以防止水土入侵盾构周围通过预制或者现浇的衬砌构筑物来支撑地层，确保洞室的稳定盾构后端盾构机的主要构造开挖系统推进系统注浆系统盾壳导向系统管片安装系统出渣系统导向系统（一）盾壳前盾、中盾、后盾承受水土压力、防止水土侵入、保护仓内安全（二）开挖系统土仓刀盘切口环支撑环主驱动刀盘驱动箱主轴承（三）推进系统主驱动（四）管片拼装系统管片拼装机（五）排渣系统（六）导向系统经纬仪、ELS激光靶、后视棱镜、计算机及数据传输电缆等动态掌握与控制盾构姿态，确保盾构沿着隧道的设计轴线掘进（七）注浆系统注浆泵、注浆管注入浆液，填充空隙，固结地层，确保管片的位置和稳定（八）后配套系统渣土改良系统、盾尾密封系统、润滑系统、液压控制系统、电气控制系统、工业风系统、水循环系统等与前述各系统共同保证盾构正常掘进与隧道成型、1盾构机及其工作原理盾构机的盾与构、盾构机的工作原理2盾构机的主要构造盾壳、开挖系统、推进系统、导向系统、管片安装系统、壁后注浆系统、出渣系统及后配套系统Tunnel Engineering。

盾构机构造及工作原理1．盾构机的发展历史盾构机作为修建地下隧道的一种设备，最早出现在1818年，当时是在修建泰晤士河横断隧道，是由托勒维克斯提出了盾构方案，并取得了专利。

1896年由莱普斯设计出近似于现在的机械式盾构。

现在盾构机广泛使用于地下铁道、公路、电力通信、上下水道等城市技术设施的建设。

根据有关资料记载，1964至1984年的20年间，日本就制造了大概5000台盾构机。

日本的很多厂家都可以制造盾构机象三菱重工、川崎重工、小松、日立等公司。

2．盾构机的分类1)人工挖掘式2)封闭式3)半机械挖掘式4)敞开式机械挖掘式5)泥水式6)土压式叶片式3.土压平衡盾构机的构造与工作原理3.1盾构机主要由下列一些装置构成1、盾构机壳体（前壳体、中壳体、盾尾）2、推进油缸3、切削刀盘4、铰接装置5、螺旋输送机6、管片拼装机7、皮带输送机8、整圆器9、单、双轨梁10、盾尾密封11、同步注浆系统12、加泥系统13、加注泡沫装置14、超挖刀装置15、人行闸16、集中润滑17、盾尾密封油脂注入系统18、后续台车19、动力源20、液压控制设备21、电气设备22、检测装置及资料收集系统23、管路系统4功能分析说明在说明盾构机各部位的功能时，以下以我单位购买的日本小松公司盾构机为例。

4.1、抵挡周围土体压力的功能：抵挡周围土体压力的功能是由盾构机前壳体、中壳体和盾尾壳体完成。

盾构机主机壳体是用钢板焊接而成的园型筒体，在内部焊有筋板、环板等一些加强板，具有足够的耐土压、水压的强度和刚度。

4.1.1、盾构机本体：盾构机壳体和盾尾壳体的直径是由管片的外形尺寸、盾构机壳体在施工时所受的载荷以及隧道最小曲率半径等所决定。

4.1.1.1、构造：盾构机本体前安装有刀盘，盾构机本体内安装有刀盘驱动装置、推进油缸、铰接装置、螺旋输送机、拼装机、整圆器、人行闸、工作平台等装置。

4.1.1.2、规格：（1）盾构机外径6340 mm（2）盾构机内径6260 mm（3）盾尾间隙30 mm （单侧）（4）壳体钢板厚切口环40 mm （材质Q235）支撑环40 mm （材质Q235）盾尾环40 mm （材质Q235）（5）盾构机主机长8105mm（6）盾构机主机壳体分块数4分块注：盾构机主机壳体分三段，但盾尾段再上下分成二块。

盾构的工作原理
盾构机（Tunnel Boring Machine，简称TBM）是一种用于隧道建设的专用机械设备，其工作原理主要包括以下几个步骤：
1.掘进前准备：在隧道开口位置设置起爆点，进行爆破作业以破碎岩石。

然后，将盾构机的刀盘和推进系统组装在钢壳中。

2.刀盘掘进：盾构机内部有一个旋转的刀盘，刀盘上安装有切削刀片。

当盾构机开始工作时，刀盘旋转并向前推进，同时利用刀片对土壤或岩石进行切削和破碎。

3.土壤或岩石的处理：在切削和破碎的过程中，盾构机会将岩屑或土壤带入机械室内。

在机械室内，通过螺旋输送器将岩屑或土壤输送到隧道内部，然后进行处理和清理。

4.衬砌施工：在盾构机刀盘掘进的同时，隧道尾部会进行衬砌施工。

通过预制的隧道衬砌片安装在隧道壁上，形成隧道的结构。

5.推进系统：盾构机通过液压或液力推进系统推动盾构机向前移动。

推进速度通常较慢，以确保安全和稳定。

整个工作过程中，盾构机一边切削和破碎土壤或岩石，一边将岩屑或土壤输送到机械室内，然后进行处理和清理。

同时，隧道尾部进行衬砌施工，确保隧道的结构强度和稳定性。

通过推进系统的作用，盾构机不断向前推进，切削和破碎隧道前方的土壤或岩石，从而实现隧道的掘进。

盾构机工作原理盾构机是一种用于地下隧道施工的重型机械设备。

它采用盾构法施工，具有高效、安全、环保等优点。

下面将详细介绍盾构机的工作原理。

一、盾构机的构造盾构机主要由盾构机主体、刀盘、推进系统、控制系统和后续支护系统等部份组成。

1. 盾构机主体：由机壳、先后密封室、先后推进系统、主推进油缸和主推进盘等组成。

机壳是盾构机的主体结构，能够承受地下土压力。

2. 刀盘：位于盾构机前部，由刀盘主轴、刀盘盘体、刀具和刀盘驱动系统等组成。

刀盘通过旋转和推进来进行土层的开挖。

3. 推进系统：由推进油缸、推进盘和推进螺杆等组成。

推进油缸通过液压系统提供推进力，推进盘和推进螺杆将盾构机推进到地下。

4. 控制系统：包括盾构机的操作控制台、传感器、液压系统和电气系统等。

控制系统能够监测和控制盾构机的运行状态。

5. 后续支护系统：在盾构机通过后，需要进行地下隧道的支护。

后续支护系统包括涵洞衬砌、钢筋混凝土衬砌、喷射混凝土等。

二、盾构机的工作原理盾构机采用盾构法进行隧道施工，其工作原理如下：1. 准备工作：在施工前，需要对地质情况进行勘察，并确定盾构机的施工参数。

施工现场需要进行地面开挖，建立起盾构机的工作坑。

2. 推进过程：盾构机启动后，刀盘开始旋转，刀具在土层中开挖。

同时，推进油缸提供推进力，将盾构机推进到地下。

推进过程中，盾构机会持续排放掘进物料。

3. 土层处理：盾构机开挖的土层通过输送系统运出隧道，同时通过注浆系统进行土层的稳定，防止地面沉降。

4. 密封和支护：盾构机在开挖过程中，通过先后密封室和密封垫进行土层的封闭，防止水和泥浆进入隧道。

同时，后续支护系统进行隧道的支护。

5. 推进和停顿：盾构机在推进过程中，需要根据地质情况和施工计划进行停顿和调整。

停顿时，可以进行刀具更换、维护和修理。

6. 完工和拆除：当盾构机推进到目标位置后，施工完成。

隧道的后续工程，如道路铺设、管线安装等可以进行。

盾构机可以拆除或者继续用于其他隧道施工。

盾构机的原理
盾构机是一种用于隧道开挖的专用设备，它的原理是利用盾构机的刀具切削地层，同时利用液压支架支撑隧道壁，从而实现隧道的开挖和支护。

盾构机的工作原理十分复杂，下面我们将逐步介绍盾构机的原理。

首先，盾构机的主要部件包括刀具、刀盘、推进系统、液压支架等。

在工作时，盾构机通过推进系统驱动刀盘旋转，刀具切削地层并将材料输送至隧道内部。

同时，液压支架通过液压系统对隧道壁进行支撑，防止坍塌和泥浆涌入。

其次，盾构机的工作原理是基于土壤力学和液压原理的。

在盾构机切削地层时，需要克服土壤的抗剪强度和摩擦阻力，同时需要通过液压系统对隧道壁进行支撑，以保证隧道的稳定和安全。

因此，盾构机的工作原理涉及土壤力学、机械工程和液压学等多个学科知识。

最后，盾构机的工作原理还涉及到隧道设计和施工管理等方面的知识。

在实际
工程中，盾构机的选择、设计和施工都需要考虑地质条件、隧道要求和施工环境等因素，以保证隧道工程的质量和安全。

总的来说，盾构机的原理是基于切削地层和液压支撑的工作原理，同时还涉及
土壤力学、机械工程、液压学、隧道设计和施工管理等多个学科知识。

通过对盾构机工作原理的深入了解，可以更好地应用盾构机进行隧道工程的设计和施工，从而提高工程质量和效率。

希望本文对盾构机的工作原理有所帮助，谢谢阅读！。
