2土压平衡盾构与泥水平衡盾构的结构原理傅德明上海市土木工程学会2011.5.211 土压平衡盾构的结构原理1.1 土压平衡盾构的基本原理土压平衡盾构属封闭式盾构。

盾构推进时，其前端刀盘旋转掘削地层土体，切削下来的土体进入土舱。

当土体充满土舱时，其被动土压与掘削面上的土、水压基本相同，故掘削面实现平衡(即稳定)。

示意图如图6.1所示。

由图可知，这类盾构靠螺旋输送机将碴土(即掘削弃土)排送至土箱，运至地表。

由装在螺旋输送机排土口处的滑动闸门或旋转漏斗控制出土量，确保掘削面稳定。

1.1.1 稳定掘削面的机理及种类土压盾构稳定掘削面的机理，因工程地质条件的不同而不同。

通常可分为粘性土和砂质土两类，这里分别进行叙述。

1.1.1.1 粘性土层掘削面的稳定机理因刀盘掘削下来的土体的粘结性受到破坏，故变得松散易于流动。

即使粘聚力大的土层，碴土的塑流性也会增大，故可通过调节螺旋输送机转速和出土口处的滑动闸门对排土量进行控制。

对塑流性大的松软土体也可采用专用土砂泵、管道排土。

地层含砂量超过一定限度时，土体流性明显变差，土舱内的土体发生堆积、压密、固结，致使碴土难于排送，盾构推进被迫停止。

解决这个问题的措施是向土舱内注水、空气、膨润土或泥浆等注入材，并作连续搅拌，以便提高土体的塑流性，确保碴土的顺利排放。

1.1.1.2 砂质土层掘削面的稳定机理就砂、砂砾的砂质土地层而言，因土颗粒间的摩擦角大故摩擦阻力大；渗透系数大。

当地下水位较高、水压较大时，靠掘削土压和排土机构的调节作用很难平衡掘削面上的土压和水压。

再加上掘削土体自身的流动性差，所以在无其它措施的情况下，掘削面稳定极其困难。

为此人们开发了向掘削面压注水、空气、膨润土、粘土、泥水或泥浆等添加材，不断搅拌，改变掘削土的成分比例，以此确保掘削土的流动性、止水性，使掘削面稳定。

1.1.1.3 土压盾构的种类按稳定掘削面机构划分的土压平衡盾构大致有如下几种，见表1。

表1 土压盾构的种类图1 土压盾构基本形状②充满土舱内的掘削土的被动土压稳定掘削面。

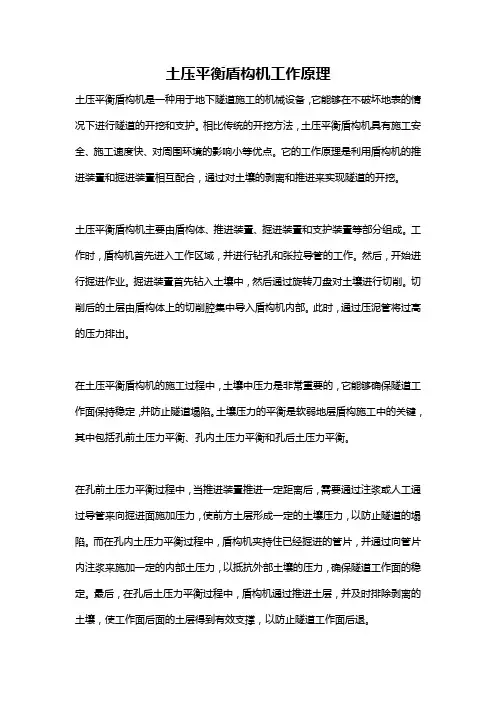

土压平衡盾构机工作原理土压平衡盾构机是一种用于地下隧道施工的机械设备，它能够在不破坏地表的情况下进行隧道的开挖和支护。

相比传统的开挖方法，土压平衡盾构机具有施工安全、施工速度快、对周围环境的影响小等优点。

它的工作原理是利用盾构机的推进装置和掘进装置相互配合，通过对土壤的剥离和推进来实现隧道的开挖。

土压平衡盾构机主要由盾构体、推进装置、掘进装置和支护装置等部分组成。

工作时，盾构机首先进入工作区域，并进行钻孔和张拉导管的工作。

然后，开始进行掘进作业。

掘进装置首先钻入土壤中，然后通过旋转刀盘对土壤进行切削。

切削后的土层由盾构体上的切削腔集中导入盾构机内部。

此时，通过压泥管将过高的压力排出。

在土压平衡盾构机的施工过程中，土壤中压力是非常重要的，它能够确保隧道工作面保持稳定，并防止隧道塌陷。

土壤压力的平衡是软弱地层盾构施工中的关键，其中包括孔前土压力平衡、孔内土压力平衡和孔后土压力平衡。

在孔前土压力平衡过程中，当推进装置推进一定距离后，需要通过注浆或人工通过导管来向掘进面施加压力，使前方土层形成一定的土壤压力，以防止隧道的塌陷。

而在孔内土压力平衡过程中，盾构机夹持住已经掘进的管片，并通过向管片内注浆来施加一定的内部土压力，以抵抗外部土壤的压力，确保隧道工作面的稳定。

最后，在孔后土压力平衡过程中，盾构机通过推进土层，并及时排除剥离的土壤，使工作面后面的土层得到有效支撑，以防止隧道工作面后退。

土压平衡盾构机还包括封闭空腔和气压平衡系统。

封闭空腔是指隧道后方的可供施工人员和设备出入的空间。

通过保持封闭空腔内的空气压力略高于周围大气压力，可以防止地下水渗入和土壤坍塌。

气压平衡系统则是通过控制封闭空腔内空气的压力和流动方向，来保持稳定的工作环境，并降低地下水渗入的风险。

综上所述，土压平衡盾构机通过盾构体、推进装置、掘进装置和支护装置等部分的相互配合，以及土壤压力的平衡控制，实现了地下隧道的安全快速施工。

它的工作原理在于控制土壤压力，保持工作面的稳定，同时通过封闭空腔和气压平衡系统，确保施工环境的安全和可控。

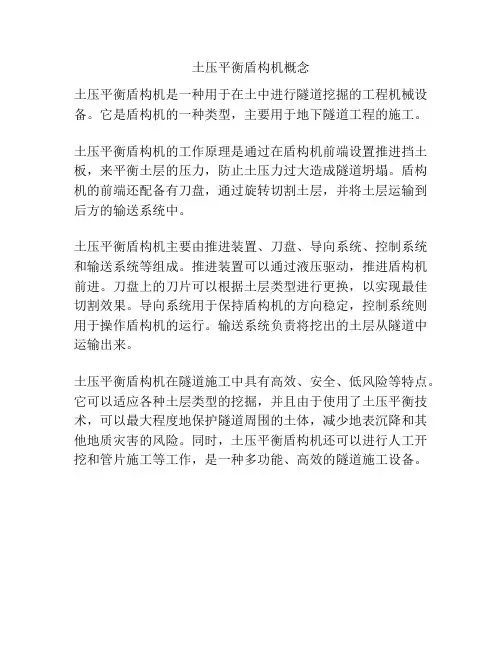

土压平衡盾构机概念
土压平衡盾构机是一种用于在土中进行隧道挖掘的工程机械设备。

它是盾构机的一种类型，主要用于地下隧道工程的施工。

土压平衡盾构机的工作原理是通过在盾构机前端设置推进挡土板，来平衡土层的压力，防止土压力过大造成隧道坍塌。

盾构机的前端还配备有刀盘，通过旋转切割土层，并将土层运输到后方的输送系统中。

土压平衡盾构机主要由推进装置、刀盘、导向系统、控制系统和输送系统等组成。

推进装置可以通过液压驱动，推进盾构机前进。

刀盘上的刀片可以根据土层类型进行更换，以实现最佳切割效果。

导向系统用于保持盾构机的方向稳定，控制系统则用于操作盾构机的运行。

输送系统负责将挖出的土层从隧道中运输出来。

土压平衡盾构机在隧道施工中具有高效、安全、低风险等特点。

它可以适应各种土层类型的挖掘，并且由于使用了土压平衡技术，可以最大程度地保护隧道周围的土体，减少地表沉降和其他地质灾害的风险。

同时，土压平衡盾构机还可以进行人工开挖和管片施工等工作，是一种多功能、高效的隧道施工设备。

土压平衡盾构机工作原理
土压平衡盾构机是一种用于地下隧道施工的机械设备，主要通过施加土压力来平衡施工工作面前方的土压力，保持工作面的稳定。

具体的工作原理如下：
1. 盾构机由盾构壳体、刀盘、密封门、推进系统、护盾螺旋输送机等组成。

2. 盾构机首先将自身移到施工段的尾端，并固定在隧道壁上。

3. 利用螺旋输送机将前方挖掘的土层推送到密封门后方，并将土层通过施工段的输送管道运出。

4. 盾构机通过液压缸向前推进一定距离，使刀盘在前方继续挖掘土层。

同时，通过调节液压缸的伸缩长度，控制挖掘过程中的土压力。

土壤的土压力抵消了盾构机的推进力，实现土压平衡。

5. 在盾构机推进的同时，隧道壁采取防护措施，如设置衬砌或喷射混凝土，以保持施工现场的稳定。

6. 通过不断向前推进和挖掘土层，盾构机逐渐完成了整个隧道的挖掘和推进作业。

这种工作原理可以保证隧道工作面的稳定，并避免地面塌陷等安全问题的发生。

同时，土压平衡盾构机还可以充分利用挖掘的土层作为支撑，减少了对其他支撑结构的依赖，提高了施工效率。

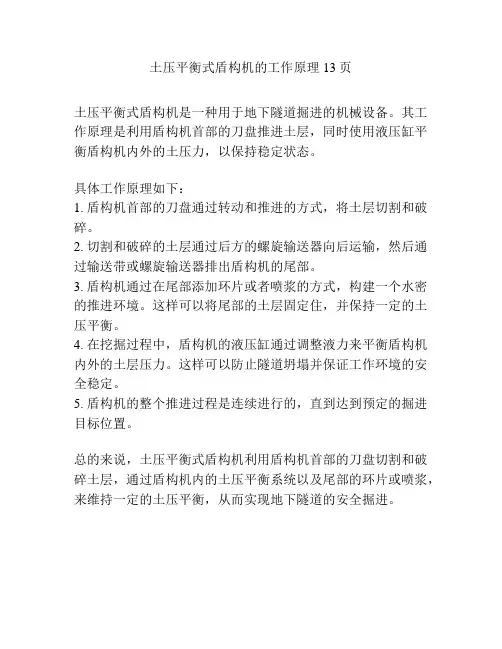

土压平衡式盾构机的工作原理13页
土压平衡式盾构机是一种用于地下隧道掘进的机械设备。

其工作原理是利用盾构机首部的刀盘推进土层，同时使用液压缸平衡盾构机内外的土压力，以保持稳定状态。

具体工作原理如下：
1. 盾构机首部的刀盘通过转动和推进的方式，将土层切割和破碎。

2. 切割和破碎的土层通过后方的螺旋输送器向后运输，然后通过输送带或螺旋输送器排出盾构机的尾部。

3. 盾构机通过在尾部添加环片或者喷浆的方式，构建一个水密的推进环境。

这样可以将尾部的土层固定住，并保持一定的土压平衡。

4. 在挖掘过程中，盾构机的液压缸通过调整液力来平衡盾构机内外的土层压力。

这样可以防止隧道坍塌并保证工作环境的安全稳定。

5. 盾构机的整个推进过程是连续进行的，直到达到预定的掘进目标位置。

总的来说，土压平衡式盾构机利用盾构机首部的刀盘切割和破碎土层，通过盾构机内的土压平衡系统以及尾部的环片或喷浆，来维持一定的土压平衡，从而实现地下隧道的安全掘进。

盾构机工作原理盾构机是一种用于地下隧道施工的机械设备，它通过推进土壤来完成隧道的开挖和支护。

盾构机工作原理是基于土压平衡原理和推进系统的配合运作。

1. 土压平衡原理盾构机的工作原理基于土压平衡原理，即在推进过程中，盾构机的推进力与地下土壤的土压力相平衡，以保持隧道的稳定。

盾构机前部有一个巨大的盾构壳体，它可以抵御来自土壤的压力，并通过液压缸提供推进力。

2. 推进系统盾构机的推进系统由盾构壳体、推进液压缸、推进螺旋、推进管道等组成。

推进液压缸通过液压系统提供推进力，推进螺旋将推进力转化为推进运动，推进管道将土壤排出。

3. 土壤的处理在盾构机推进过程中，土壤会被推进螺旋带动向后方运动，通过推进管道排出。

同时，盾构机还会通过注浆系统注入混凝土，形成隧道的衬砌。

4. 支护系统为了保证隧道的稳定，盾构机还配备了支护系统。

支护系统通常由隧道衬砌、预制衬砌片、液压支架等组成。

隧道衬砌是由盾构机在推进过程中注入混凝土形成的，它能够提供隧道的结构强度。

预制衬砌片则是在盾构机后部安装，用于加固和支撑隧道。

5. 监测系统为了确保盾构机的安全和施工质量，盾构机还配备了各种监测系统。

这些系统可以实时监测盾构机的推进速度、土压力、地下水位等参数，并及时调整盾构机的工作状态。

总结：盾构机工作原理是基于土压平衡原理和推进系统的配合运作。

通过推进液压缸提供的推进力，盾构机可以顺利推进并开挖隧道。

在推进过程中，土壤通过推进螺旋带动向后方运动，并通过推进管道排出。

同时，盾构机还通过注浆系统注入混凝土形成隧道的衬砌，并配备支护系统和监测系统以确保施工的安全和质量。
