化工仪表符号大全

第二章 常用图例符号第一节 常用仪表、控制图形符号根据国家行业标准HG20505—92《过程检测和控制系统用文字代号和图形符号》,参照GB —2625—81国家标准，化工自控常用图形文字代号如下。

一、图形符号 1．测量点测量点（包括检出元件）是由过程设备或管道符号 引到仪表圆圈的连接引线的起点,一般无特定的图形符] 号,如图1-2—1(a ）所示.若测量点位于设备中，当有必要标出测量点在过程 设备中的位置时，可在引线的起点加一个直径为2mm 的 小圆符号或加虚线,如图1-2—1（b ）所示.必要时， 检出元件或检出仪表可以用用1—2-2所列的图形符号 表示.2．连接线图形符号仪表圆圈与过程测量点的连接引线,通用的仪表 信号线和能源线的符号是细实线。

当有必要标注能源类别时，可采用相应的缩写标注在能源线符号之上。

例如AS —0.14为0.14MPa 的空气源，ES-24DC 为24V 的直流电源.当通用的仪表信号线为细实线可能造成混淆时,通用信号线符号可在细实线上加斜短划线(斜短划线与细实线成45º角)仪表连接线图形符号见表1-2-1。

3．仪表图形符号仪表图形符号地直径为12mm （或10mm ）的细实线圆圈。

仪表位号的字母或阿拉伯数字较多,圆圈不能容纳时，可以断开。

如图1—2-2(a)所示。

处理两个或多个变量，或处理一个变量但有多个功能的复式仪表，可用相切的仪表圆圈表示，如图1—2-2（b ）所示.当两个测量点引到一台复式仪表上,而两个测量点在图纸上距离较远或不在同一张图纸上，则分别用两个相切的实线圆圈和虚线圆圈表示，见图1-2—2（c ）所示。

分散控制系统(又称集散控制系统径为12mm(或10mm)的细实线圆圈，外加与圆圈相切的细实线方框，如图1-2-3（a)所示。

作为分散控制系统一个部件的计算机可编程序逻辑控制器功能图形符号如图1-2—3所示，外四方形边长为12mm(或10mm).其他仪表功功能图形符号见表1—2—2。

常用仪表、控制图形符号根据国家行业标准HG20505—92《过程检测和控制系统用文字代号和图形符号》,参照GB2625—81国家标准、化工自控常用图形及文字代号如下。

一、图形符号1、 测量点测量点（包括检出元件）是由过程设备或管道符号引到仪表圆圈的连接引线的起点，一般无特定的图形符号,如图1—2-1（a)所示。

（a ）（b ） 1—2—1 ,可在引线的起点加一个直径为2 mm （b ）所示.必要时，检出元件或检出仪表可以用表1-2-2所列的图形符号表示。

2、 连接线图形符号仪表圆圈与过程测量点的连接引线,通用的仪表信号线和能源线的符号是细实线。

当有必要标注能源类别时，可采用相应的缩写标注在能源线符号之上。

例如AS —014为0。

14MPA 的空气源，ES —24DC 为24B 的直流电源。

当通用的仪表信号线为细实线可能造成混淆时,通用信号线符号可在细实线上加斜短划线(斜短划线与细实线成45度角）。

仪表连接图形符号见表1-2—1。

表1-2-1 仪表连线符号表3、仪表图形符号仪表图形符号是直径为12mm （或10mm ）的细实线圆圈.仪表位号的字母或阿拉伯数字较多，圆圈内不能容纳时，可以断开。

如图1-2—2（a)。

处理两个或多个变量，或处理一个变量但有多个功能的复式仪表，可用相切的仪表圆圈表示,如图1-2—2（b ）所示。

当两个测量点引到一台复式仪表上而两个测量点在图纸上距离较远或不在同一图纸上，则分别用两个相切的实线圆圈和虚线圆圈表示,见图1—2-2（c ）所示.（a ）（ 图1-2—2 仪表图形符号分散控制系统（双称集散控制系统）仪表图形符号是直径为12mm （或10mm ）的细实线圆圈,外加与圆圈相切细实线方框,如图1-2—3(a ）所示.作为分散控制系统的计算机功能图形符号，是对角线长为12mm （或10mm)的细实线六边形,如图1—2—3(b ）所示。

分散控制系统内部连接的可编程逻辑控制器功能图形符号如图1-2-3（c ）所示，外四边形边长为12mm(或10mm ）。

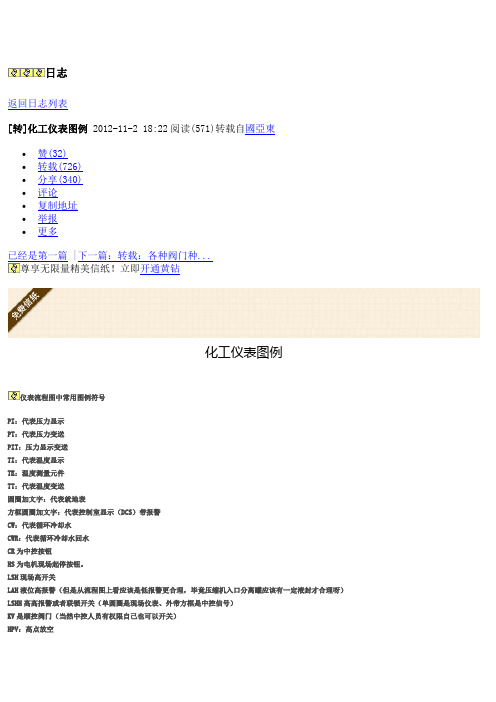

日志返回日志列表[转]化工仪表图例2012-11-2 18:22阅读(571)转载自國亞東∙赞(32)∙转载(726)∙分享(340)∙评论∙复制地址∙举报∙更多已经是第一篇 |下一篇：转载：各种阀门种...尊享无限量精美信纸！立即开通黄钻化工仪表图例仪表流程图中常用图例符号PI：代表压力显示PT：代表压力变送PIT：压力显示变送TI：代表温度显示TE：温度测量元件TT：代表温度变送圆圈加文字：代表就地表方框圆圈加文字：代表控制室显示（DCS）带报警CW：代表循环冷却水CWR：代表循环冷却水回水CR为中控按钮HS为电机现场起停按钮。

LSH现场高开关LAH液位高报警（但是从流程图上看应该是低报警更合理，毕竟压缩机入口分离罐应该有一定液封才合理呀）LSHH高高报警或者联锁开关（单圆圈是现场仪表、外带方框是中控信号）KV是顺控阀门（当然中控人员有权限自己也可以开关）HPV：高点放空LPD：低点排放¡功能，可选用流量或差压变送器及记录仪．①功能标志只表示仪表的功能，不表示仪表的结构．例如，要实现FR（流量记录）②功能标志的首位字母选择应与被测变量或引发变量相对应，可以不与被处理变量相符．例如，某液位控制系统中的控制阀，其功能标志应为LV，而不是FV．¡③功能标志的首位字母后面可以附加一个修饰字母，使原来的被测变量变成一个新变量。

如在首位字母P、T后面加D，变成PD、TD，分别表示压差．温差．④功能标志的后继字母后面可以附加一个或两个修饰字母，以对其功能进行修饰功能标志PAH，后继字母A后面加H，表示压力的报警为高限报警。

∙赞(32)∙转载(726)∙分享(340)∙评论∙复制地址∙举报∙更多已经是第一篇 |下一篇：转载：各种阀门种...化工专业。

|签名档行走在消逝中，且行且珍惜！主人的热评日志∙转载：各种阀门种类和原理2012-10-20 11:55∙远嫁他乡，多年后你会明白，你失去的是什么2012-10-20 01:13 ∙中国神舟九号载人飞船发射升空2012-06-16 19:33本文最近访客查看最近15位访客↓∙×o永久隐身访问o删除本次记录逐风10:37∙茹我所愿09:28∙__梦、依旧昨天∙我爱吃香蕉昨天∙YEE前天∙顺其自然前天∙自由翱翔前天∙等天冷前天∙评论还没有人发表评论来坐第一个沙发发表评论系统正在进行升级维护中,暂不支持日志评论,敬请谅解!∙∙∙∙∙∙∙∙同时分享这篇文章 | 使用签名档道具发表取消 (可按Ctrl+Enter发表)分享(340)∙分享到空间∙转播到微博更多∙编辑∙删除∙使用该信纸∙字体：大中小∙权限设置∙修改分类∙推荐日志∙设置置顶∙转为私密日志∙举报∙申述日志地址请用Ctrl+C复制后贴给好友。

史上最全仪表图形符号，果断收藏在⼯业⾃动控制的设计⽂件中，使⽤图形符号和字母代号表⽰过程检测、控制系统所采⽤的各种仪表。

在绘制控制流程图时，图中所采⽤的图列符号都要按有关技术规定进⾏。

仪表图形符号1测量点（包括检测元件、取样点） 测量点（包括检出元件）是过程设备或管道符号引到仪表圆圈的连接引线的起点，⼀般⽆特定的图形符号。

若测量点位于设备中，要标出测量点的位置：2连接线图形符号 仪表圆圈与过程测量点的连接引线，通⽤的仪表信号线和能源线的符号是细实线。

当有必要标注能源类别时，可采⽤相应的缩写标注在能源线符号之上。

仪表连线符号表3仪表图形符号 仪表图形符号是直径为12mm（或10mm）的细实线圆圈。

仪表位号的字母或阿拉伯数字较多，圆圈内不能容纳时，可以断开。

处理两个或多个变量，或处理⼀个变量但有多个功能的复式仪表，可⽤相切的仪表圆圈表⽰。

当两个测量点引到⼀台复式仪表上，⽽两个测量点在图纸上距离较远或不在同⼀张图纸上，则分别⽤两个相切的实线圆圈和虚线圆圈表⽰。

集散控制系统仪表图形符号： 分散控制系统（称集散控制系统）仪表图形符号是直径为12mm（或10mm）的细实线圆圈，外加与圆圈相切细实线⽅框。

作为分散控制系统的计算机功能图形符号，是对⾓线长为12mm（或10mm）的细实线六边形，分散控制系统内部连接的可编程逻辑控制器功能图形符号外四边形边长为12mm（或10mm）。

分散控制系统仪表图形符号仪表功能图形符号仪表安装位置的图形符号正常情况下操作员不监视，或盘后安装的仪表设备或功能，仪表图形符号列可表⽰为：　在需要的时仪表盘号或操作员号。

4常⽤执⾏器的图形 执⾏机构图形符号执⾏机构能源中断是控制位置的图形符号注：上述图形符号中，若不⽤箭头、横线表⽰，也可以在控制阀体下部标注下列缩写：FO——能源中断时，开启；FC——能源中断时，关闭；FL——能源中断时，保持原位；FI——能源中断时，任意位置。

5⾃控仪表图例符号6被测变量和仪表功能的字母代号被测变量及仪表功能字母组合⽰例（以流量为例）控制器： FRC-流量记录调节； FIC-流量指⽰调节　读出仪表： FR-流量记录； FI-流量指⽰　开关和报警装置：FSH-流量⾼报警FSL-流量低报警FSHL-流量⾼低组合报警　变送器：FRT-流量记录变送； FIT-流量指⽰变送； FT-流量变送检测元件：FE-流量检测 测试点：FP-流量测试点　最终执⾏元件：FV-流量执⾏元件被测变量和仪表功能的字母代号说明： 1．“供选⽤”指的是在个别设计中多次使⽤，⽽表中没有规定其含义。

化工仪表的字母表示A 分析仪报警报警－－B 火焰－－－－C 电导率控制控制－－D 密度压差－－－E 电压（电动势）检测元件－－－F 流量失败－－－G 尺度（尺寸）视镜－－－H 手动控制高高高高I 电流指示器指示器－－K 控制现场盘－－－L 液位低低低低M 水份－－－－O 供选用孔板－－－P 压力或真空试验点（接头）－－－Q 数量或件数累加器－－－R 放射性记录仪记录仪－－S 速度或频率开关电磁阀电磁阀－T 温度变送器变送器变送器－U 多变量多功能－－－V 黏度阀门阀门阀门－W 重量或力－－－－Y 供选用变频器或继电器Z 位置驱动/执行器或未分类执行器X 未分类未分类－－－电流表 PA电压表 PV有功电度表 PJ无功电度表 PJR频率表 PF相位表 PPA最大需量表(负荷监控仪)PM功率因数表 PPF有功功率表 PW无功功率表 PR无功电流表 PAR声信号 HA光信号 HS指示灯 HL红色灯 HR绿色灯 HG黄色灯 HY蓝色灯 HB白色灯 HW连接片 XB插头 XP插座 XS端子板 XT电线,电缆,母线 W直流母线 WB插接式(馈电)母线 WIB 电力分支线 WP照明分支线 WL应急照明分支线 WE电力干线 WPM照明干线 WLM应急照明干线 WEM滑触线 WT 合闸小母线 WCL控制小母线 WC信号小母线 WS闪光小母线 WF事故音响小母线 WFS预告音响小母线 WPS电压小母线 WV事故照明小母线 WELM避雷器 F熔断器 FU快速熔断器 FTF跌落式熔断器 FF限压保护器件 FV电容器 C电力电容器 CE正转按钮 SBF反转按钮 SBR停止按钮 SBS紧急按钮 SBE试验按钮 SBT复位按钮 SR限位开关 SQ接近开关 SQP手动控制开关 SH时间控制开关 SK液位控制开关 SL湿度控制开关 SM压力控制开关 SP速度控制开关 SS温度控制开关,辅助开关ST电压表切换开关 SV电流表切换开关 SA整流器 U可控硅整流器 UR控制电路有电源的整流器 VC变频器 UF变流器 UC逆变器 UI电动机 M异步电动机 MA同步电动机 MS直流电动机 MD绕线转子感应电动机 MW 鼠笼型电动机 MC电动阀 YM电磁阀 YV防火阀 YF排烟阀 YS电磁锁 YL跳闸线圈 YT合闸线圈 YC气动执行器 YPA,YA电动执行器 YE发热器件(电加热) FH 照明灯(发光器件) EL 空气调节器 EV电加热器加热元件 EE 感应线圈,电抗器 L励磁线圈 LF消弧线圈 LA 滤波电容器 LL电阻器,变阻器 R电位器 RP热敏电阻 RT光敏电阻 RL压敏电阻 RPS接地电阻 RG放电电阻 RD启动变阻器 RS频敏变阻器 RF限流电阻器 RC光电池,热电传感器 B压力变换器 BP温度变换器 BT速度变换器 BV时间测量传感器 BT1,BK液位测量传感器 BL温度测量传感器 BH,BM辅助文名称字符号I 电流A 模拟ACA 交流自动AUTACC 加速ADD 附加ADJ 可调AUX 辅助ASY 异步BBRK 制动BK 黑BL 蓝BW 向后C 控制CW 顺时针CCW 逆时针D 延时（延迟）D 差动D 数字D 降DC 直流DEC 减E 接地EM 紧急F 快速FB 反馈FW 正，向前GN 绿H 高IN 输入INC 增IND 感应L 左L 限制L 低LA 闭锁M 主M 中M 中间线MMAN 手动N 中性线OFF 断开ON 接通（闭合）OUT 输出P 压力P 保护PE 保护接地PEN 保护接地与中性线共用PU 不接地保护R 记录R 右R 反RD 红色RRST 复位RES 备用RUN 运转S 信号ST 启动SSET 置位、定位SAT 饱和STE 步进STP 停止SYN 同步T 温度T 时间TE 无噪音（防干扰）接地V 真空V 速度V 电压WH 白YE 黄。

常用仪表、控制图形符号根据国家行业标准!" #$%$%—&#《过程检测和控制系统用文字代号和图形符号》，参照"’ #(#%—)* 国家标准，化工自控常用图形及文字代号如下。

一、图形符号（一）测量点测量点（包括检出元件）是由过程设备或管道符号引到仪表圆圈的连接引线的起点，一般无特定的图形符号，如图+ , *（-）所示。

若测量点位于设备中，当有必要标出测量点在过程设备中的位置时，可在引线的起点加一个直径为#.. 的小圆符号或加虚线，如图+ , *（/）所示。

必要时，检出元件或检出仪表可以用表+ , # 所列的图形符号表示。

（二）连接线图形符号仪表圆圈与过程测量点的连接引线，通用的仪表信号线和能源线的符号是细实线。

当有必要标注能源类别时，可采用相应的缩写标注在能源线符号之上。

例如01 , $2*3为$2*345- 的空气源，61 , #378 为#39 的直流电源。

当通用的仪表信号线为细实线可能造成混淆时，通用信号线符号可在细实线上加斜短划线（斜短划线与细实线成3%:角）。

仪表连接线图形符号见表+ , *。

·（三）仪表图形符号仪表图形符号是直径为#$--（或#,--）的细实线圆圈。

仪表位号的字母或阿拉伯数字较多，圆圈内不能容纳时，可以断开。

如图! " $（.）所示。

处理两个或多个变量，或处理一个变量但有多个功能的复式仪表，可用相切的仪表圆圈表示，如图! " $（/）所示。

当两个测量点引到一台复式仪表上，而两个测量点在图纸上距离较远或不在同一分散控制系统（又称集散控制系统）仪表图形符号是直径为#$&&（或#’&&）的细实线圆圈，外加与圆圈相切的细实线方框，如图! " !（(）所示。

作为分散控制系统一个部件的计算机功能图形符号，是对角线长为#$&&（或#’&&）的细实线六边形，如图! " !（)）所示。
