2017届江苏省无锡市锡山区九年级上学期期中考试物理试卷(带解析)

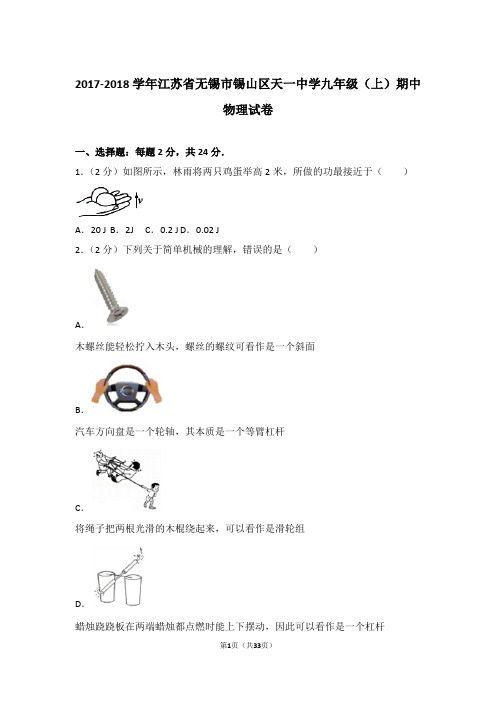

2017-2018学年江苏省无锡市锡山区天一中学九年级（上）期中物理试卷一、选择题：每题2分，共24分．1．（2分）如图所示，林雨将两只鸡蛋举高2米，所做的功最接近于（）A．20 J B．2J C．0.2 J D．0.02 J2．（2分）下列关于简单机械的理解，错误的是（）A．木螺丝能轻松拧入木头，螺丝的螺纹可看作是一个斜面B．汽车方向盘是一个轮轴，其本质是一个等臂杠杆C．将绳子把两根光滑的木棍绕起来，可以看作是滑轮组D．蜡烛跷跷板在两端蜡烛都点燃时能上下摆动，因此可以看作是一个杠杆3．（2分）在如图所示的四个电路图中，符合电路基本组成条件且连接正确的是（）A．B．C．D．4．（2分）关于电流、电压和电阻，下列说法正确的是（）A．只要将导体连入电路，电路中就有电流B．导体中通过的电流越大，它的电阻越小C．有电流通过的灯泡，其两端一定有电压D．导体两端电压越大，它的电阻越大5．（2分）如图，一顾客用一水平恒力F将购物车从粗糙斜坡的底端匀速推上顶端，斜坡长s，高h，购物车（含车上物品）重G，在这过程中，水平推力做的功为（）A．0 B．Fs C．Gh D．F6．（2分）同一物体（质量为m）先用滑轮组（如图甲）匀速提升，后沿斜面（如图乙）匀速提升，两次提升高度均为h，两次拉力大小均为mg，斜面长AB=2h，则这两次提升物体的机械效率比较（）A．η甲＞η乙B．η甲＜η乙C．η甲=η乙D．条件不足无法比较7．（2分）2016年8月16日，我国用长征二号丁运载火箭成功将世界首颗量子科学实验卫星（简称“量子卫星”）“墨子号”发射升空，如图所示，火箭在加速上升的过程中（）A．动能不变，重力势能增加，机械能增加B．动能增加，重力势能不变，机械能增加C．动能增加，重力势能增加，机械能增加D．动能不变，重力势能不变，机械能不变8．（2分）如图所示，对于图片中所描述的物理过程，下列分析中正确的是（）A．图甲，厚玻璃内的空气被压缩时，空气的内能减少B．图乙，瓶子内的空气推动塞子跳起时，空气的内能增大C．图丙，试管内的水蒸气推动了塞子冲出时，水蒸气的内能减少D．图丁，汽缸内的气体推动活塞向下运动时，气体的内能增大9．（2分）两个相同的容器分别装了质量相同的两种液体，用同一热源分别加热，液体温度与加热时间关系如图所示。

江苏省无锡市九年级上学期物理期中考试试卷姓名:________ 班级:________ 成绩:________一、选择题(共30分，每小题3分) (共10题；共30分)1. （3分）下列说法中正确的是（）A . 抛出手的铅球在空中向前运动的过程中，推力对它做了功B . 提着水桶在路面上水平向前移动一段路程，手的拉力对水桶做了功C . 用手从地面提起水桶，手的拉力对水桶做了功D . 用力推一辆汽车，汽车静止不动，推力在这个过程中对汽车做了功2. （3分）如图所示，甲乙两物体做功和所需时间关系图象，由图可知（）A . P甲>P乙B . P甲<P乙C . P甲=P乙D . 无法确定3. （3分） (2016八下·平南期末) 如图所示是运动员掷铅球的过程，其中c点为铅球上升的最高点，不计空气阻力，下列说法错误的是（）A . 整个过程，运动员对铅球不做功B . 铅球从b到c的过程中，机械能不变C . 铅球从c到d的过程中，重力势能转化为动能D . 铅球在d处的动能比在b处的动能大4. （3分）(2018·岳池模拟) 下列关于功、能和热量的描述中正确的是（）A . “神州九号”飞船在加速升空的过程中，机械能的总量保持不变B . 汶川地震形成的“堰塞湖”之所以危险是因为这些高处的湖水积蓄了很大的重力势能C . 物体的温度越高，它所具有的热量就越多D . 晶体熔化时温度不变，其内能一定不变5. （3分）关于温度、热量、和内能，下列说法正确的是（）A . 物体的温度不变，其内能就一定不变B . 物体的温度越高，所含的热量越多C . 内能少的物体可将能量传给内能多的物体D . 温度越高的物体，内能一定越大6. （3分） (2016九上·滨州期中) 关于能量及其能量之间的转化，下列说法正确的是（）A . 火山具有内能，冰山不具有内能B . 坠落的陨石在空中划过一道亮光时，机械能转化为内能C . 拦河大坝使水位降低，增加了水的重力势能D . 火箭在加速上升时，机械能保持不变7. （3分）(2017·道里模拟) 如图所示是热学物理实验中的装置图，下列说法中不正确的是（）A . 甲图：当晶体海波正在熔化时，温度计的示数不变，吸热，内能变大B . 乙图：水沸腾时，气泡都是由小变大，上升，在表面破裂，放出水蒸气C . 丙图：左侧水沸腾时，右侧试管内温度计示数上升，说明水蒸气液化放热D . 丁图：探究比较水和铁砂的吸热能力时，用温度计升高的示数表示物质吸热的多少8. （3分） (2019九上·防城期中) 如图甲所示，验电器A带负电，B不带电。

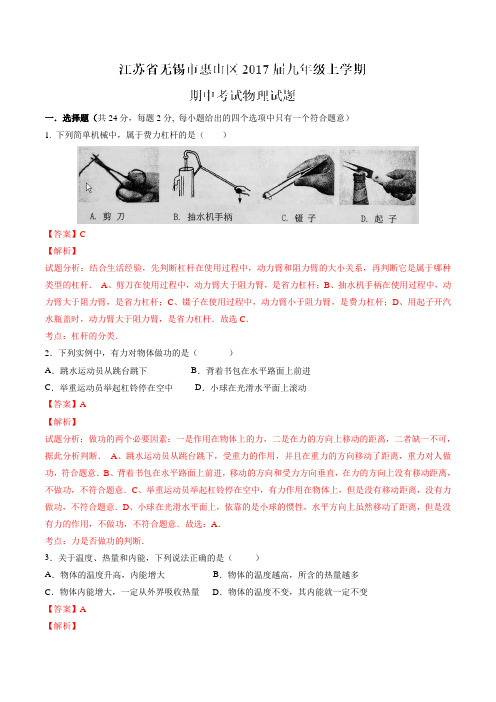

一．选择题（共24分，每题2分, 每小题给出的四个选项中只有一个符合题意）1. 下列简单机械中，属于费力杠杆的是（）【答案】C【解析】试题分析：结合生活经验，先判断杠杆在使用过程中，动力臂和阻力臂的大小关系，再判断它是属于哪种类型的杠杆．A、剪刀在使用过程中，动力臂大于阻力臂，是省力杠杆；B、抽水机手柄在使用过程中，动力臂大于阻力臂，是省力杠杆；C、镊子在使用过程中，动力臂小于阻力臂，是费力杠杆；D、用起子开汽水瓶盖时，动力臂大于阻力臂，是省力杠杆．故选C．考点：杠杆的分类．2．下列实例中，有力对物体做功的是（）A．跳水运动员从跳台跳下B．背着书包在水平路面上前进C．举重运动员举起杠铃停在空中D．小球在光滑水平面上滚动【答案】A【解析】试题分析：做功的两个必要因素：一是作用在物体上的力，二是在力的方向上移动的距离，二者缺一不可，据此分析判断．A、跳水运动员从跳台跳下，受重力的作用，并且在重力的方向移动了距离，重力对人做功，符合题意．B、背着书包在水平路面上前进，移动的方向和受力方向垂直，在力的方向上没有移动距离，不做功，不符合题意．C、举重运动员举起杠铃停在空中，有力作用在物体上，但是没有移动距离，没有力做功，不符合题意．D、小球在光滑水平面上，依靠的是小球的惯性，水平方向上虽然移动了距离，但是没有力的作用，不做功，不符合题意．故选：A．考点：力是否做功的判断．3．关于温度、热量和内能，下列说法正确的是（）A．物体的温度升高，内能增大B．物体的温度越高，所含的热量越多C．物体内能增大，一定从外界吸收热量D．物体的温度不变，其内能就一定不变【答案】A【解析】试题分析：温度、热量、内能是三个不同的物理量，同一物体状态不变时，吸收热量内能增加，温度升高；知道晶体熔化、液体沸腾时吸热，温度保持不变，内能增加．同时了解做功和热传递都可以增加物体的内能．A、物体温度升高，分子运动加剧，所以内能增加，故A正确；B、热量是一个过程量，不能用含有、具有等来修饰，故B错误；C、物体内能增大可能是吸收了热量，也可能是外界对它做了功，故C错误；D、物体的温度不变，其内能可能不变，也可能增加，如晶体熔化时，吸热但温度不变，内能增加，故D错误．故选A．考点：温度、热量与内能的关系．4．在一次跳绳的体能测试中，体重500N的小明1min内跳了120次，平均每次跳离地面的高度约5cm，则他跳绳时的功率约为（）A．5W B．50W C．500W D．5000W【答案】B【解析】试题分析：已知该同学的体重和每次腾空的高度，则可利用公式W=Gh计算每跳一次克服重力做的功，跳了120次，从而可以求出他在跳绳过程中克服重力做的功，已知时间，可利用公式WPt=计算做功的功率．已知G=500N，h=5cm=0.05m，t=1min=60s，跳一次克服重力做功为：W=Gh=500N×0.05m=25J，1min跳120次所做的总功为：W总=120×25J=3000J，功率为：3000J50W60sWPt===总．故选B．考点：功率的计算．5．10月17号上午7时30分神舟十一号载人飞船发射成功，火箭加速升空过程中，对于火箭搭载的飞船，下列叙述正确的是（）A．飞船的机械能总量不变B．飞船的机械能总量增加C．飞船的动能增加，重力势能不变D．飞船的动能不变，重力势能增加【答案】B【解析】试题分析：机械能包括动能和势能；动能的大小与质量和速度有关，质量越大、速度越快，动能就越大；重力势能大小与质量和高度有关，质量越大，高度越高；重力势能就越大．在载人飞船加速向上运动的过程中，火箭搭载的飞船的质量不变，速度增大，其动能增大；高度升高，重力势能增大，故机械能总量增大．故选：B．考点：动能和势能、机械能的大小变化．6．关于电路的说法错误的是（）A．电源是提供电能的装置B．只有电路闭合时，电路中才有电流C．电流沿着“正极→用电器→负极”的方向流动D．用电器是将其他形式的能转化为电能的装置【答案】D【解析】考点：电源及其能量转化；电流的形成；电流的方向．7．如图所示，用完全相同的两个滑轮组，分别将重力为G1、G2的两个物体匀速提升相同的高度，若G1＞G2，提升重物所做的有用功分别为W1、W2，机械效率分别为η1、η2，则下列判断正确的是（）A．W1＞W2η1=η2B．W1＞W2η1＞η2C．W1＞W2η1＜η2D．W1=W2η1＞η2【答案】B【解析】试题分析：根据公式W=Gh可比较所做的有用功的大小；不计摩擦和绳重，提起物体时对动滑轮所做功是额外功，根据1WWW Wη-==额有总总可比较两滑轮组的效率高低．用两个相同的滑轮组物体提高到相同高度，且G1＞G2．根据公式W=Gh可知有用功：W1＞W2；两个滑轮组相同，绳重和摩擦不计，额外功相同，根据W总=W有用+W额外可知，W总1＞W总2，由1WWW Wη-==额有总总可得，η1＞η2．所以ACD错误，B正确．故选B．考点：功的大小比较；机械效率的大小比较．8．用图示装置探究杠杆的平衡条件，保持左侧的钩码个数和位置不变，使右侧弹簧测力计的作用点A固定，改变测力计与水平方向的夹角θ，动力臂L也随之改变，所作出的“F﹣θ”图象和“F﹣L”图象中，正确的是（）A ．B ．C ． D【答案】D 【解析】试题分析：通过测力计和水平方向的夹角变化，找出力臂的变化情况，结合杠杆平衡条件找出动力和θ的变化情况，和动力和动力臂变化情况． A 、动力F 和θ的关系，当F 从水平→90°→水平，F 对应的动力臂，先变小后变大，所以A 错误；C 、当θ等于90°时动力最小但不为零，所以C 错误；BD 、根据杠杆平衡条件：FL =F 2L 2得，22F L F L，则F 和L 成反比，所以B 错误，D 正确．故选D ． 考点：杠杆的平衡条件．9．如图是某名牌榨汁机，为保障安全，该榨汁机设置了双重开关﹣电源开关S 1和安全开关S 2，当杯体倒扣在主机上时，S 2自动闭合，此时再闭合S 1，电动机才能启动，开始榨汁，下列电路图符合上述要求的是（ ）【解析】试题分析：串联的各电路元件相互影响，不能独立工作；并联的各电路元件互不影响，能独立工作；根据题意确定两开关与电动机的连接方向，然后分析电路图答题．由题意可知，只有开关S 1、S 2都闭合后，才开始榨汁，电动机才开始工作，说明两开关相互影响，一个开关不能单独控制电动机，两开关是串联的，两开关、电动机与电源组成串联电路，由图示电路图可知，C 正确．故选C ． 考点：串、并联电路的设计．10．如图所示是兴趣小组研究并联电路电流特点的实物图，实验中保持电源电压不变，先闭合开关S （ ）A ．甲表有示数，乙表没有示数B ．再闭合开关S 1，甲表示数等于于乙表示数C ．再闭合开关S 1，甲表示数变大，乙表示数不变D．再闭合开关S1，甲表示数变大，乙表示数变小【答案】A【解析】试题分析：分析清楚图示电路结构，明确各电路元件的连接方式，然后应用并联电路特点与欧姆定律分析答题．A、先闭合开关S，电流从正极出发经开关S、甲电流表、灯泡L2回负极，电流表甲测L2的电流，则甲表有示数，乙表无电流经过，故没有示数，故A正确；（2）再闭合S1，两灯泡并联，电流表甲测干路电流，电流表乙测L2支路电流，电流表甲示数变大，甲表示数大于乙表示数，因为S1断开时乙表的示数为0，再S1闭合时，乙表有示数，因此这个过程乙表的示数变大．故B错误，CD错误．故选A．考点：并联电路的电流规律；电流表的使用．11．用相同的酒精灯分别对a、b两液体加热（如图甲），根据测得数据分别描绘出两液体的温度随时间变化的图象（如图乙）．在相同的时间内两液体吸收的热量相等，不计液体热量散失，分别用m a、m b、c a、c b表示a、b两液体的质量和比热容，则结合图中信息作出的下列推断正确的是（）A．若m a=m b，则c a＞c b B．若m a=m b，则c a＜c bC．若c a=c b，则m a=m b D．若c a=c b，则m a＞m b【答案】B【解析】试题分析：物质吸收热量的多少与比热容、质量和升高的温度成正比，由题意知，相同时间两种液体吸收的热量相同，由图象可以得到升高的温度与热量的关系，利用Q=cm△t变形公式对比热容和质量大小作出判断．（1）若m a=m b，吸收相同的热量，a的温度升高幅度大，由Qmc t=∆知，a的比热容较小，b的比热容较大．A选项错误，B选项正确；（2）若c a=c b，吸收相同的热量，a的温度升高幅度大，由Qmc t=∆知，a的质量较小，b的质量较大．C选项错误，D选项错误．故选B．考点：比热容的概念．12．如图甲所示，小球从某高度处静止下落到竖直放置的轻弹簧上并压缩弹簧．从小球刚接触到弹簧到将弹簧压缩最短的过程中，得到小球的速度v和弹簧被压缩的长度△l之间的关系，如图乙所示，其中b为曲线最高点．不计空气阻力，弹簧在整个过程中始终发生弹性形变，则小球（）A．受到的弹力始终不变B．运动过程动能一直增大C．运动过程机械能不变D．在b点时小球的动能最大【答案】D【解析】试题分析：由图象可知，小球速度先变大，后变小．弹簧发生形变从而产生弹力，弹力的大小与弹簧的弹性形变程度有关．机械能是动能和势能的统称，动能与物体的质量和速度有关；在运动过程中小球受重力与弹簧的弹力，当两力大小相等时，小球速度最大，动能最大．A、小球从某高度处静止下落到竖直放置的轻弹簧上并压缩弹簧．从小球刚接触到弹簧到将弹簧压缩最短的过程中，弹簧形变程度逐渐变大，所以小球受到弹力也逐渐变大，故A错误；B、由图象可知，小球速度先变大，后变小．小球质量不变，所以小球动能先变大，后变小，故B错误；C、小球从某高度处静止下落到竖直放置的轻弹簧上并压缩弹簧．此过程中小球的机械能转化为弹簧的弹性势能，所以小球的机械能变小，故C错误；D、小球从a到b的过程中，受竖直向上的弹簧的弹力，竖直向下的重力，重力大于弹力，合力向下，小球速度越来越大．随弹簧压缩量的增大，弹力越来越大，当小球到达b点时，弹力与重力相等，两力是一对平衡力，合力为零．小球从b 到c的过程中，弹力大于重力，合力向上，小球速度减小．由此可见，当重力G与弹力F是一对平衡力时，小球速度最大，动能最大．故D正确．故选D．考点：动能和势能的大小变化．二．填空题（共25分，每空1分）13．在水平地面上，用60N的力沿水平方向拉着重为200N的小车前进5m，拉力做功J，重力做功J．【答案】300；0．【解析】试题分析：根据W=Fs求出拉力做的功；做功的两个必要因素：一是作用在物体上的力，二是物体在力的方向上移动一段距离．（1）拉力做的功W=Fs=60N×5m=300J；（2）重力的方向是竖直向下的，而物体是在水平方向上移动了5m，没有在重力方向上移动距离，所以重力做功为0J．故答案为：300；0．考点：功的计算．14．如右图所示，假期小明和爸妈一起去旅游，在将较重的摄像机和较轻的衣物装进旅行箱时，你觉得他应该把重的摄像机放在箱的_____（上部／下部）较合理．这样放的理由是___ ____。

2017-2018学年江苏省无锡市锡东片九年级（上）期中物理试卷一、选择题（本题共12题，每题2分，共24分，每题各选项中只有一个正确）1．（2分）如图所示，使用中属于费力杠杆的工具是（）A．剪子B．起子C．镊子D．钢丝钳2．（2分）一位同学用30s，从一楼走到四楼，他上楼时的功率可能是（）A．1.5W B．15W C．150W D．1500W3．（2分）如图所示，用动滑轮把一个物体匀速拉起，不计摩擦，则下列说法中正确的是（）A．拉起的物体质量越大，机械效率越髙B．动滑轮的质量越大，机械效率越高C．拉起物体的速度越大，机械效率越髙D．物体被拉起的越高，机械效率越高4．（2分）关于温度、热量和内能，下列说法正确的是（）A．物体的温度升高，内能增大B．物体的温度越高，所含的热量越多C．物体内能增大，一定从外界吸收热量D．物体的温度不变，其内能就一定不变5．（2分）“无锡﹣﹣﹣﹣﹣充满温情和水的地方”。

美丽的无锡依太湖而建，昼夜温差较小，而内陆沙漠地区的昼夜温差较大，这主要是因为（）A．水的密度小，砂石的密度大B．水的比热大，砂石的比热小C．水的内能多，砂石的内能少D．水吸收的热量少，砂石吸收的热量多6．（2分）在图甲所示的电路中A1的示数为1.2A，A2的示数如图乙所示。

下列判断正确的是（）A．通过L1的电流为0.7A B．通过L1的电流为1.2AC．通过L2的电流为1.2A D．通过L2的电流为2.5A7．（2分）如图所示，空中加油机正在给匀速水平飞行的战斗机加油，加油后战斗机仍以原来的高度和速度做匀速飞行，则战斗机的（）A．动能不变，势能不变，机械能不变B．动能增加，势能增加，机械能增加C．动能增加，势能不变，机械能增加D．动能不变，势能减少，机械能减少8．（2分）如图所示的电路，电源电压为6V，电灯L1上的电压为1.5V，则电压表的示数（）A．1.5V B．4.5V C．6V D．7.5V9．（2分）小明用图示装置探究“动能大小与速度的关系”。

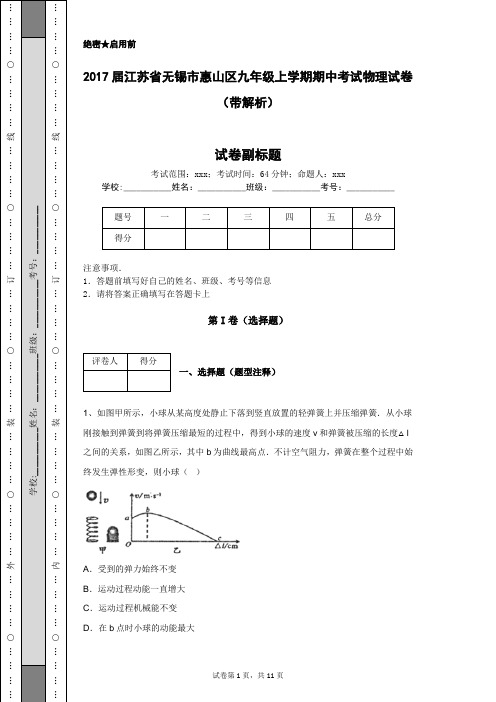

试卷第1页，共11页绝密★启用前2017届江苏省无锡市惠山区九年级上学期期中考试物理试卷（带解析）试卷副标题考试范围：xxx ；考试时间：64分钟；命题人：xxx学校:___________姓名：___________班级：___________考号：___________注意事项．1．答题前填写好自己的姓名、班级、考号等信息 2．请将答案正确填写在答题卡上第I 卷（选择题）一、选择题（题型注释）1、如图甲所示，小球从某高度处静止下落到竖直放置的轻弹簧上并压缩弹簧．从小球刚接触到弹簧到将弹簧压缩最短的过程中，得到小球的速度v 和弹簧被压缩的长度△l 之间的关系，如图乙所示，其中b 为曲线最高点．不计空气阻力，弹簧在整个过程中始终发生弹性形变，则小球（ ）A ．受到的弹力始终不变B ．运动过程动能一直增大C ．运动过程机械能不变D ．在b 点时小球的动能最大试卷第2页，共11页…………内…2、用相同的酒精灯分别对a、b两液体加热（如图甲），根据测得数据分别描绘出两液体的温度随时间变化的图象（如图乙）．在相同的时间内两液体吸收的热量相等，不计液体热量散失，分别用m a、m b、c a、c b表示a、b两液体的质量和比热容，则结合图中信息作出的下列推断正确的是（）A．若m a=m b，则c a＞c b B．若m a=m b，则c a＜c bC．若c a=c b，则m a=m b D．若c a=c b，则m a＞m b3、如图所示是兴趣小组研究并联电路电流特点的实物图，实验中保持电源电压不变，先闭合开关S（）A．甲表有示数，乙表没有示数B．再闭合开关S1，甲表示数等于于乙表示数C．再闭合开关S1，甲表示数变大，乙表示数不变D．再闭合开关S1，甲表示数变大，乙表示数变小4、如图是某名牌榨汁机，为保障安全，该榨汁机设置了双重开关﹣电源开关S1和安全开关S2，当杯体倒扣在主机上时，S2自动闭合，此时再闭合S1，电动机才能启动，开始榨汁，下列电路图符合上述要求的是（）试卷第3页，共11页5、用图示装置探究杠杆的平衡条件，保持左侧的钩码个数和位置不变，使右侧弹簧测力计的作用点A 固定，改变测力计与水平方向的夹角θ，动力臂L 也随之改变，所作出的“F ﹣θ”图象和“F ﹣L”图象中，正确的是（ ）6、如图所示，用完全相同的两个滑轮组，分别将重力为G 1、G 2的两个物体匀速提升相同的高度，若G 1＞G 2，提升重物所做的有用功分别为W 1、W 2，机械效率分别为η1、η2，则下列判断正确的是（ ）A ．W 1＞W 2 η1=η2B ．W 1＞W 2 η1＞η2C ．W 1＞W 2 η1＜η2D ．W 1=W 2 η1＞η27、关于电路的说法错误的是（ ） A ．电源是提供电能的装置B ．只有电路闭合时，电路中才有电流C ．电流沿着“正极→用电器→负极”的方向流动D ．用电器是将其他形式的能转化为电能的装置8、10月17号上午7时30分神舟十一号载人飞船发射成功，火箭加速升空过程中，对于火箭搭载的飞船，下列叙述正确的是（ ） A ．飞船的机械能总量不变 B ．飞船的机械能总量增加 C ．飞船的动能增加，重力势能不变 D ．飞船的动能不变，重力势能增加9、在一次跳绳的体能测试中，体重500N 的小明1min 内跳了120次，平均每次跳离地面的高度约5cm ，则他跳绳时的功率约为（ ）试卷第4页，共11页A ．5WB ．50WC ．500WD ．5000W10、关于温度、热量和内能，下列说法正确的是（ ） A ．物体的温度升高，内能增大 B ．物体的温度越高，所含的热量越多 C ．物体内能增大，一定从外界吸收热量 D ．物体的温度不变，其内能就一定不变11、下列简单机械中，属于费力杠杆的是（ ）12、下列实例中，有力对物体做功的是（ ）A ．跳水运动员从跳台跳下B ．背着书包在水平路面上前进C ．举重运动员举起杠铃停在空中D ．小球在光滑水平面上滚动试卷第5页，共11页第II 卷（非选择题）二、填空题（题型注释）13、某物理兴趣小组的同学，用煤炉给10kg 的水加热，同时绘制了如图所示的加热过程中水温随时间变化的图线，若在6min 内完全燃烧了0．2kg 的煤，水的比热容为4．2×103J/（kg ．℃），煤的热值为3×107J/kg ．煤完全燃烧产生的热量__________J ；在烧水过程中，__________热效率最高（选填“0～2min”、“2～4min”或“4～6min”），其值为__________．14、如图，是家用电冰箱的部分电路图。

初三物理期中试卷2016.11一、选择题（每小题2分，共24分．每小题给出的四个选项中只有一个．．．．选项正确）1、如图所示是生活中几种常见的杠杆其中属于费力杠杆的是（）A.道钉撬B.钢丝钳C.开瓶扳手D.筷子2、将一瓶酒精用去二分之一，则剩余酒精的密度、比热容和热值（）A.都不变B.热值不变，密度、比热容变为原来的二分之一C.都变为原来的二分之一D.热值变为原来的二分之一，密度、比热容不变3、据中央电视台新闻联播报道，2016年7月，我国发射全球首颗量子通信卫星。

发射卫星的火箭使用的燃料主要是液态氢，这是利用了氢燃料的（）A．热值大B．比热容大C．密度大D．以上说法都不正确4、下列说法中正确的是（）A．机械效率大的功率一定大B．机械做功时，做的有用功越多，机械效率越大C．机械做功时，工作时间越短，功率一定越大D．利用机械做功时可以省力或省距离，但不能省功5、某用电器正常工作时通过的电流大约为4 A，该用电器可能是（）A．手机B．节能灯C．遥控器D．电饭锅6、在如图所示的电路中，闭合开关，则关于下列说法中正确的是（）A．电流表测的是通过灯L1的电流B．电流表测的是通过灯L1和L2的总电流C．取下灯L1后L2仍然会亮，电流表有读数D．取下灯L2后L1仍然会亮，电流表有读数7、掷实心球是中考体育加试项目之一。

掷出去的实心球从a处出手后，在空中的运动轨迹如图所示，球最终停在水平地面e点处（不计空气阻力）。

则实心球（）A.在a处重力势能最小B.在b处动能为零C.在a、b、c三处机械能相等D. 在d处动能为零8、某实验小组用两个相同的小灯泡连接了如图所示的串联电路，当开关闭合后发现，甲乙两灯都不亮，为了找到故障原因,小张用一根导线线来检查。

当导线与AB两点连接时，甲灯不亮乙灯亮；当导线与BC两点连接时，两灯都不亮。

由此推测故障是（）A．AB两点间存在短路B．AB两点间存在断路C．BC两点间存在短路D．BC两点间存在断路9、如图所示，甲、乙、丙三图中的装置完全相同，燃料的质量相同，烧杯内的液体质量也相同，下列说法正确的是（）A．比较不同液体的比热容，可以选择甲丙两图B．比较不同液体的比热容，可以选择乙丙两图C．比较不同燃料的热值，可以选择乙丙两图D．比较不同燃料的热值，不可以选择甲乙两图10、举重比赛有甲、乙、丙三个裁判_其中甲为主裁判，乙和丙为副裁判。

无锡市锡山区九年级上学期期中物理试卷姓名:________ 班级:________ 成绩:________一、选择题 (共10题；共20分)1. （2分） (2019九上·长春月考) 甲乙两个轻质小球靠近时相互吸引，若甲球带正电，则乙球（）A . 一定带负电B . 一定不带电C . 可能带正电D . 可能不带电2. （2分） (2016九上·无锡开学考) 悉尼科技大学的研究小组研发了一种独特的复合材料﹣﹣石墨纸，如图所示．其成分以石墨为主，薄如纸张，比钢要坚硬10倍且轻巧，还可以回收再利用．未来应用非常广泛．下列说法错误的是（）A . 与同体积的钢相比，石墨纸的质量较小B . 与钢相比，石墨纸的硬度较大C . 石墨纸是一种环保材料D . 石墨纸是绝缘体，不易导电3. （2分） (2015九上·哈密期中) 关于厨房中涉及到的物理知识，下列说法正确的是（）A . 划燃火柴，是利用热传递的方法使火柴头温度升高B . 电饭煲工作时将内能转化为电能C . 天然气炉上的铁锅热得烫手，是利用热传递的方法使锅温度升高D . 炒菜时能闻到菜香味，是因为分子间存在引力4. （2分）(2017·东莞模拟) 两个相同的容器分别装了质量相同的两种液体，用同一热源分别加热，液体温度与加热时间关系如图所示．根据图线可知（）A . 甲液体的比热容大于乙液体的比热容B . 如果升高相同的温度，两种液体吸收的热量相同C . 加热时间相同，甲液体吸收的热量大于乙液体吸收的热量D . 加热时间相同，甲液体温度升高比乙液体温度升高得多5. （2分）小靖尝试比较地沟油和花生油的物理性质．她将分别盛有这两种油的杯子一起放入冰箱内降温，她发现两杯油的温度都降到7℃时，地沟油变为固态而花生油仍为液态，这说明地沟油和花生油具有不同的（）A . 密度B . 沸点C . 凝固点D . 比热容6. （2分） (2016九上·济宁期中) 下列现象中不能反映水的比热容较大的特性的是（）A . 汽车发动机的冷却循环系统用水做工作物质B . 春天的夜晚，农民往稻田里灌水以防秧苗冻坏C . 城区建造人工湖以降低“热岛效应”造成的夏季高温D . 炎热的夏天常常在教室的地面上洒水降温7. （2分） (2016九下·兰陵开学考) 如图所示，电源电压9V保持不变，当开关S闭合时，灯泡L1、L2均正常发光，电压表示数为3V，则灯泡L1两端的电压是（）A . 3VB . 6VC . 4.5VD . 9V8. （2分）(2017·新疆模拟) 如图所示电路，两盏相同的电灯在闭合开关后都能发光．过了一会儿，两盏电灯突然同时都不亮了，且电压表和电流表的示数均变为零．如果电路只有一处故障，则故障可能是（）A . 电灯L1断路B . 电灯L2断路C . 电灯L1短路D . 电灯L2短路9. （2分） (2016九下·深圳开学考) 高铁每节车厢都有两间洗手间，只有当两间洗手间的门都关上时（每扇门的插销都相当于一个开关），车厢中指示牌内的指示灯才会发光提示旅客“洗手间有人”．下列所示电路图能实现上述目标的是（）A .B .C .D .10. （2分） (2016九下·启东开学考) 在如图甲所示的电路中，当闭合开关后，两个电流表指针偏转均为图乙所示，则电阻R1和R2中的电流分别为（）A . 1.2A，0.22AB . 0.98A，0.22AC . 0.96A，0.24AD . 0.24A，1.2A二、填空题 (共3题；共14分)11. （6分） (2020八上·江城期末)（1）如图所示，物体A的长度为________cm；如图所示，温度计示数为________℃；如图所示，体温计示数为________。

无锡市九年级上学期期中物理试卷姓名:________ 班级:________ 成绩:________一、选择题 (共14题；共30分)1. （2分）(2017·路南模拟) 下列描述中最接近实际的是（）A . 一本物理教科书质量约为50gB . 中学生行走时一步的长度约为0.6mC . 广播一遍眼保健操的时间约为20minD . 教室内一盏日光灯工作时的电流约为1A2. （2分）(2018·枣庄) 以下几条摘录是出自某同学在学习“内能”一章时的课堂笔记，其中不正确的是（）A . 扩散现象不能在固体之间发生B . 分子间的引力和斥力是同时存在的C . 物体吸收热量，温度不一定升高D . 摩擦生热是通过做功的方法改变物体的内能3. （2分）关于导体电阻，下列说法中正确的是（）A . 导体两端的电压越小，电阻越大B . 导体两端的电压越大，电阻越小C . 通过导体的电流强度越小，电阻越大D . 以上说法都不对4. （2分） (2017九上·深圳月考) 如图所示的电路中各元件完好,此时电路所处的状态是（）A . 通路B . 开路C . 短路D . 无法确定5. （2分）下列关于热现象的说法正确的是（）A . 当汽油在发动机内燃烧不充分时会冒黑烟，这时发动机的效率升高B . 打开香水瓶闻到香味说明分子在不停地做无规则运动C . 高温的铁水具有内能，低温的冰块没有内能D . 海边昼夜温差较小是因为水的比热容小6. （2分） (2018八下·崇明月考) A、B、C、D四个带电体，已知D带正电，A和C互相排斥，C和B互相吸引，而B和D也互相排斥，则（）A . A，C带正电，B带负电B . A，C带负电，B带正电C . B，C带正电，A带负电D . A所带电性不能确定7. （2分） (2016九上·临城期中) 用金属棒把带正电的验电器A与不带电的验电器B连起来，B验电器也带正电，这是因为（）A . A中的正电荷转移到B中B . B中的质子转移到A中C . B中的电子转移到A中D . A中的电子转移到B中8. （2分） (2017九上·宣威期中) 两定值电阻甲、乙的电流与电压关系图象如图所示，现在将甲和乙并联后接在电压为3V的电源两端．下列分析正确的是（）A . 甲的电阻是乙的电阻的两倍B . 甲的电压是乙的电压的两倍C . 流过甲的电流是流过乙的两倍D . 流过乙的电流是流过甲的两倍9. （2分）在汽油机工作的四个冲程中，将内能转化为机械能的是（）A . 做功冲程B . 压缩冲程C . 吸气冲程D . 排气冲程10. （2分）(2017·江苏模拟) 下面有关比热容的说法中，正确的是（）A . 夏天在河边游玩感觉河水凉，但河边的岩石却很烫，原因是水的比热容比岩石小B . 汽车发动机用水来冷却，是因为水具有较大的比热容C . 比热容是物质的一种特性，只与物质的质量有关D . 铜的比热容比铝小，所以在吸收相同的热量后铜升高的温度一定比铝高11. （2分） (2016九上·九台期中) 下列各电路中，开关全部闭合，两个灯泡不能都发光的电路是（）A .B .C .D .12. （2分）(2016·莆田) 行人必须根据交通红绿灯信号过斑马线，下列控制红绿灯电路的原理图中，可行的是（）A .B .C .D .13. （3分）(2017·西华模拟) 用相同的电加热器分别对质量相等A和B两种液体加热（不计热量损失），如图是A和B的温度随加热时间变化的图象，下列说法正确的是（）A . A的比热容与B的比热容之比为2：1B . A的比热容与B的比热容之比为2：3C . 加热相同的时间，B吸收的热量比A吸收的热量多D . A和B升高相同的温度，A吸收的热量较多14. （3分） (2017九下·钦州港期中) 如图所示的电路中，电源电压保持不变.R 1 为滑动变阻器，R 2 、R 3 为定值电阻.闭合开关S，将滑片P由a端向b端滑动一段距离后，电压表V 1 、V 2 示数变化的大小分别为ΔU 1 、ΔU 2 ，电流表示数变化的大小为ΔI.下列判断正确的是（）A . ΔU 2 大于ΔU 1B . 的差值等于R 2C . R 2 和R 3 消耗的电功率的和增加了ΔU 2 ΔID . 电压表V 1 示数变小、电压表V 2 示数变大，电流表示数变大二、填空题 (共6题；共16分)15. （2分） (2015九上·永定期中) 用热水袋使身体变暖，是利用________的方法使人身体的内能增加；给自行车打气时，打气筒会发热，这是通过________的方法使打气筒的内能增加．16. （3分） (2016九上·乐昌期中) 如图为汽油机工作时四个冲程的示意图，其中B是________冲程，此冲程把________能转化为________能．17. （4分） (2017九上·山亭期中) 如图1所示的电路中，电压表所用的量程不明，当电路闭合后，V1和V2的示数分别如图2、3所示．则V1用的量程是________ V，V2用的量程是________ V，小灯泡L1上的电压是________ V．小灯泡L2上的电压U2=________V．18. （3分）(2017·都匀模拟) 如图所示，电源保持6V的电压不变，开关S闭合后，电流表的示数是0.4A，电压表的示数为2V，则电阻R1的阻值是________Ω；将滑动变阻器R2的滑片由a向b移动的过程中，电流表的示数将________，电压表的示数将________（两空选填“变大”、“变小”或“不变”）．19. （2分） (2016九上·湖南月考) 两个定值电阻，R1标有“8Ω 1A”，R2标有“20Ω 0.5A”，把它们串联起来使用，两端允许的最大电压是________V；把它们并联起来使用，干路中允许通过的最大电流是________A。

2017年秋学期无锡市初中学业质量抽测九年级物理试题注意事项：1 .本卷分试题和答题卡两部分，答案一律写在答题卡上.考试时间为 90分钟，试卷满 分100分.2 .答卷前，务必用0.5毫米黑色墨水签字笔将自己的姓名、准考证号填写在答题卡的相 应位置上.3 .答选择题必须用2B 铅笔将答题卡上对应题目的正确选项涂黑；答主观题必须用 0.5 毫米黑色墨水签字笔作答，答案写在答题卡各题目指定区域内相应位置上.、选择题（本题共 12小题，每小题2分，共24分，每小题给出的四个选项中只 1 .下列数据，最符合生活实际的是A.家用台灯正常工作时，电流约为 2AB.中学生正常骑自行车，功率约为10WC. 一个名中学生从一楼走上三楼，大约需要做功 3000JD. 一个普通家庭烧一顿晚饭，大约需要消耗天然气10kg2.如图是电扇中的一个自动保护装置.当电扇不慎被碰发生倾斜或倾倒时，小球就会向一侧滚动使电路断开，起到保护电扇的作用.由此判断，这个保护装置在电扇电路中的作用相当于A.电源B.开关C.导线D.用电器3.教室里，同学们正在调换座位，下列选项所描述的四种情境中，人对物体一定做功的是A.甲同学抱着一叠课本原地不动B.乙同学推着一张空课桌在教室地面上前进C.丙同学提着一只书包从教室前排走到后排D. 丁同学在推一张堆满课本的课桌，却没能把它推动 4.如图是某品牌的单轮平衡车，它是依靠电力驱动及人体平衡能力控制的代步工具.骑行时，蓄电池给平衡车上的电动机提供动力.为了确保安全，该单轮平衡车电路部分安装有两个开关 ——电源开关S 1和压力开关S 2.当手动闭合S 1时，指示灯亮起；此时骑行者再站立于平衡车踏板上， S 2自动闭合，电动机正常启动，平衡车运动.未闭合 &或骑行者未站立于踏板上，电动机都无法启动.以下电路符合A.不能用铁丝或铜丝来代替熔丝B.发现有人触电，应迅速切断电源2018.1有二个正确）上述要求的是5.下列做法中，不符合安全用电要求的是D.C.家庭电路中的用电器应保证能独立工作D.使用测电笔时，手不能接触笔尾金属体6.如图是一个光滑的轨道.某只小球从轨道的。

2017 年秋学期无锡市初中学业质量抽测 九年级物理考试试题固定杆 小球注意事项：2017 年秋学期无锡市初中学业质量抽测九年级物理试题2018.11. 本卷分试题和答题卡两部分，答案一律写在答题卡上．考试时间为 90 分钟，试卷满 分 100 分．2. 答卷前，务必用 0.5 毫米黑色墨水签字笔将自己的姓名、准考证号填写在答题卡的相应位置上．3. 答选择题必须用 2B 铅笔将答题卡上对应题目的正确选项涂黑；答主观题必须用 0.5 毫米黑色墨水签字笔作答，答案写在答题卡各题目指定区域内相应位置上．一、选择题（本题共 12 小题，每小题 2 分，共 24 分，每小题给出的四个选项中只．有．一．个．正确） 1. 下列数据，最符合生活实际的是A ．家用台灯正常工作时，电流约为 2AB ．中学生正常骑自行车，功率约为 10WC ．一个名中学生从一楼走上三楼，大约需要做功 3000JD ．一个普通家庭烧一顿晚饭，大约需要消耗天然气 10kg2. 如图是电扇中的一个自动保护装置．当电扇不慎被碰发生倾斜或倾倒时，小球就会向一侧滚动使电路 断开，起到保护电扇的作用．由此判断，这个保护装置在电扇电路中的作用相当于 A ．电源B ．开关C ．导线D ．用电器3. 教室里，同学们正在调换座位，下列选项所描述的四种情境中，人对物体一定做功的是A ．甲同学抱着一叠课本原地不动B ．乙同学推着一张空课桌在教室地面上前进C ．丙同学提着一只书包从教室前排走到后排D ．丁同学在推一张堆满课本的课桌，却没能把它推动4. 如图是某品牌的单轮平衡车，它是依靠电力驱动及人体平衡能力控制的代步工具．骑行时，蓄电池给平衡车上的电动机提供动力．为了确保安全，该单轮平衡车电路部分安装有两个开关——电源开关 S 1 和压力开关 S 2．当手动闭合 S 1 时，指示灯亮起；此时骑行者再站立于平衡车踏板上，S 2 自动闭合，电动机正常启动，平衡车运动．未闭合 S 1 或骑行者未站立于踏板上，电动机都无法启动．以下电路符合上述要求的是A.B ．C ．D ．5．下列做法中，不符合安全用电要求的是A ．不能用铁丝或铜丝来代替熔丝B ．发现有人触电，应迅速切断电源C．家庭电路中的用电器应保证能独立工作金属片金属片2017 年秋学期无锡市初中学业质量抽测九年级物理考试试题D．使用测电笔时，手不能接触笔尾金属体2017 年秋学期无锡市初中学业质量抽测 九年级物理考试试题A B O浮标R 2CLPA B V SOSL 2 L 1 6. 如图是一个光滑的轨道．某只小球从轨道的 O 点出发，由静止开始下滑，小球始终没有离开轨道，你认为小球最远可以运动到 A ．a 点 B ．b 点 C ．c 点 D ．d 点7. 小明做实验时，将电路连接成如图所示的情景．若要将导线 M 、N 与 ABCD 四个接线柱中任意两个连接，使两灯构成并联，且开关闭合后电压表指针正常偏转，共有几种接法 M A ．两种B ．四种C ．六种D ．八种V－ 3 15N8. 如图是一种自动测定油箱内油面高度的装置．R 2 是滑动变阻器，它的金属滑片连在杠杆一端．现需要在设计的电路中，添加一个由电表改装成的油量表，要求：开关闭合后，油箱内油面升高，油量表示数增大．则下列有关油量表的选择及连接方式正确的是 R 1A. 用电流表，串联在 B 点B. 用电压表，并联在 A 、C 两点C. 用电压表，并联在 B 、C 两点D. 用电流表，并联在 A 、B 两点 油箱9. 在探究串联电路电压特点时，某同学连接的电路如图所示．对于实验过程中出现的现象及分析，下列 判断正确的是A ．开关闭合后，如果电压表示数为零，灯泡 L 2 一定不发光B ．开关闭合后，若灯泡 L 2 不亮、L 1 亮，一定是 L 2 灯丝断了C ．如果只有灯泡 L 1 断路，则开关闭合后，电压表示数一定为零D ．如果只有灯泡 L 2 断路，则开关闭合后，电压表示数一定为零10. 有两只分别标有“6V 3W”和“9V 3W”的小灯泡 L 1、L 2，不考虑温度对灯丝电阻的影响，下列说法正确的是A ．L 1 和 L 2 正常工作时的电流一样大B ．L 1 和 L 2 串联在一起同时使用时，两灯一样亮C ．L 1 和 L 2 并联在一起同时使用时，两灯消耗的功率一样大D ．将 L 1 和一个 12Ω的电阻串联，接在电源电压为 12V 的电路中，L 1 也能正常发光11. 在水平地面上铺一张纸，将皮球表面涂黑，使其分别从不同高度处自由下落，在纸上留下黑色圆斑甲、乙，如图所示．若要判断哪一个圆斑是皮球从较高处落下形成的，正确、合理的分析思路是 ①球在和地面接触过程中动能转化成的弹性势能较大 ②球的形变量较大，在地面上形成的圆斑较大 ③球下落过程中重力势能转化为动能 ④球在较高处具有较大的重力势能 甲 乙 ⑤球在接触地面前具有较大的动能 A ．②①⑤④③ B ．②④③⑤① C ．④③⑤①② D ．④⑤③①②12. 如图甲是小灯泡 L 的 U -I 图像，其额定电压为 5V ．现把该小灯泡接入如图乙所示的电路中，闭合开关 S 时，电压表示数为 3V ，已知电源电压恒定，滑动变 阻器的铭牌上标有“10Ω 1A”．小明根据以上信息计算出四个物理量：①电源电压为 8V ；②小灯泡的额定功率为 3W ；变阻 器2017 年秋学期无锡市初中学业质量抽测九年级物理考试试题甲乙AL 1L 2B0.20.4A0.6－ 0.6 3③小灯泡正常发光时，滑动变阻器接入电路的阻值为 0.6Ω；④小灯泡正常发光时，滑动变阻器消耗的电功率为 1.8W ． 其中计算结果正确的是 A ．只有①②④ B ．只有②③④ C ．只有①②③ D ．①②③④都正确二、填空题（本题共 10 小题，每空 1 分，共 26 分）13. 如图所示，在热水和冷水中分别滴入一滴红墨水，观察到的现象是▲ ，实验可以说明物体的内能与 ▲ 有关．一段时间后，热水温度会明显降低，原因是 ▲ ．14. 我国自行研制的具有国际先进水平的歼 10 战斗机，发动机用1.2×105N 的推力使战斗机以 700m/s 的速度匀速飞行，10s 内发动机做的功为 ▲ J ，发动机的功率为 ▲ W ． 15. 如图甲、乙分别是小明家上月末和本月末电能表的表盘，小明家所在地区每度电的电费是 0.6 元，则他家这个月需要缴纳 ▲ 元的电费．若断开家中其它用电器，只让电饭锅单独工作 2min ，发现电能表指示灯闪烁 32 次，此时电饭锅的功率为 ▲ W ．16. 汽车是我们熟悉的交通工具，应用了许多物理知识．（1） 汽油机是汽车的“心脏”，汽油机工作时， ▲ 冲程将内能转化为机械能；（2） 有些汽车使用的是天然气．完全燃烧 ▲ m 3 的 甲乙 天然气放出的热量与完全燃烧 18L 汽油放出的热量相等．（已知汽油的热值为 3.2×107J/L 、天然气的热值为 7.2×107J/m 3）17. 在“探究并联电路电流特点”的实验中，一班各组同学分别选取两个灯泡，按照如图甲所示的电路进行了连接，然后把一个电流表分别接入电路中 A 、B 、C 处测量电流，并记录数据． （1） 小明将电流表接在 A 处，闭合开关，电流表示数如图乙所示，为了得到更为准确的测量结果，他应该断开开关， ▲ ，重新进行试验；（2） 小红测量时，闭合开关，发现指针向“0”刻度的左侧偏转，电流表连接存在的错误是 ▲ ；（3）小华认为：实验时，应该 ▲ ，多次测量 A 、B 、C 三处的电流，这样可以保证得出的结论具有普遍性． 123CS 甲乙18. 普通电动车的充电插口内有金属插脚，在使用过程中绝不能拿硬币、手等去触碰，如图甲所示．甲乙（1） 如图乙是某种电动车的局部电路图，其中控制器是指电动车中利用蓄电池工作的所有用电器．如果硬币碰到充电插口的两个金属插脚，可能会造成 ▲ （选填“蓄电池”、“控制器”或“充电插口”） 损坏；（2） 这种电动车的蓄电池总电压为 48V ，人体触碰蓄电池两极， ▲ （选填“有”、“无”）危险．0 5 5 4 4 7 0 5 6 5 4 7 型单相电子式电能表型单相电子式电能表 脉冲 脉冲shA B C DA－ 0.6 319. 如图是液压起重车的示意图．使用时液压杆将起重臂顶起，同时通过与钢索连接的电动机工作，可将重物吊起，并安放到需要的地方． （1） 起重机如图处标注的滑轮是 ▲ （选填“定滑轮”或“动滑轮”）顶起起重臂时，液压杆向上顶起的力 ▲ （选填“大于”、“等于” 或“小于”）重物的重力． （2） 当起重机的起重臂在如图位置稳定后，启动电动机，将重为6000N 的物体匀速吊起 5m ，此时滑轮组的机械效率是 75%，则此过程中，电动机对钢索的拉力所做的功为 ▲ J ，电动机对钢索的拉力为 ▲ N ．20. 小明用如图所示的方法“测量提升物体所做的功”，看看利用斜面是否省力、是否省功．操作时他将小车先后倒放和正放在斜面上，用弹簧测力计沿斜面匀速 拉动小车至高度 h 处．下表是他所设计的实验记录表格及所测的数据：（1） 请将小明所设计的实验记录表格①处补充完整： ▲ ； （2） 对照实验目的，分析甲或乙，可知用斜面提升物体时： ▲（3） 对比甲和乙还可得到的结论是：用同一斜面提升同一物体时， ▲ 影响机械效率大小．甲乙21. 在探究影响导体电阻大小的因素时，实验室提供了 4 根电阻丝，其规格、材料如表中所示．（1） 按照如图所示的实验电路，在两鳄鱼夹之间分别接入不同的导体，需要通过观察 ▲ 来准确比较导体电阻的大小；（2） 若要探究导体的长度对电阻的影响，应该选择的电阻丝是 ▲ （填写编号）； （3） 有同学建议，上述的实验电路中，可以不用小灯泡．请提出你的看法并说明理由： ▲． 22．新一代动车组“复兴号”采用动力分散的驱动方式，列车所受总动力等于各车 厢上电动机提供的动力之和．铁路沿线上方悬挂着的金属线是接触网，接触网额定电压为 25kV ，车顶伸出的“长辫子”般的受电弓与接触网滑动接触获得滑轮钢索液压杆支点液体 a燃料 1液体 a燃料 2液体 b燃料 1 电能而牵引列车运行（如图所示）．假设某次列车由 12 节车厢组成，除第 1、12 节两车厢为无动力车厢外，其余 10 节车厢均装备动力系统，各动力车厢产生的动力相同，每节车厢（含乘客行李等） 1的平均质量均为 10 t ．运行时列车所受的阻力恒为总车重的 30 ，刚启动时每节“动力车厢”提供 7200N 的动力使列车由静止加速，当速度提升到 300km/h 时，列车保持此时的功率继续加速，直至达到最大速度后匀速运行．则此列车匀速运行时的最大速度为 ▲ km/h ，接触网中的平均电流至少为 ▲ A ．（g 取 10N/kg ） 三、解答题（本题共 7 小题，共 50 分．其中 26、29 题应写出必要的解题过程） 23．（4 分）按要求完成下列作图：（1） 请画出利用图甲所示滑轮组提升重物时最省力的绕线方法． （2） 请完成图乙中电路的连接，使其符合安全用电的要求．火线零线地线甲 乙24．（5 分）如图所示，在探究物体动能的大小与哪些因素有关时，让同一小车分别从同一斜面的不同高度由静止释放，撞击水平面上同一木块．甲 乙（1） 本实验探究的是 ▲ （选填“木块”、“小车”或“斜面”）的动能与 ▲ 的关系，实验中是通过观察 ▲ 来比较动能大小的．（2） 第一次实验的情景如图甲所示，在进行第二次实验前，应先将撞出的木块 ▲ ． （3） 若操作正确，第二次实验木块最终的位置如图乙所示，则此实验的结论是： ▲ ．25．（6 分）如图所示，甲、乙、丙三图中的装置完全相同．燃料及烧杯内的液体质量也相同．甲乙丙（1） 比较不同燃料的热值，应选择 ▲ 两图的装置进行实验；比较不同物质的比热容，应选择 ▲两图的装置进行实验．（2） 比较不同燃料热值的实验中，同时点燃燃料后，需等待燃料 ▲ （选填“燃烧相同时间”或“充分燃烧”），然后通过观察 ▲ 来比较两种燃料热值大小．（3） 比较不同物质比热容的实验中，选用上图合适装置加热相同一段时间后，液体 a 升温多，由此可知：液体 ▲ （选填“a”或“b”）比热容小．这段时间，液体 a 吸收的热量 ▲ （选填“大于”、“等于”或“小于”）液体 b 吸收的热量．26．（10 分）如图是小明家烧开水时常使用的电热水壶及其铭牌，该电热水壶烧水过程中发热体的电阻和热效率（水吸收的热量与电热水壶消耗电能的比值）均保持不变．［c 水=4.2×103J/(kg ·℃)］（1） 该电热水壶正常工作时，将 1kg 水从 35℃加热到 100℃需要 300s ，求此时： ①电热水壶发热体的电阻为多少？ ②水吸收的热量为多少？ ③电热水壶的热效率为多少？（2） 夏季某天，正值用电高峰，小明家只有电热水壶和一只电风扇在工作，电热水壶将 1kg 水从35℃加热到 100℃，实际用时 363s ，通过电能表测得此时间段小明家共耗电 3.726×105J．求此时：①电热水壶两端的电压为多少？②通过电风扇的电流为多少？27．（6 分）小明在“探究通过导体的电流与它两端电压的关系”时，选取了如下器材：3 节干电池、5Ω的定值电阻、最大阻值为 50Ω的滑动变阻器、电压表、电流表、开关、导线若干．甲乙 丙（1） 图甲是他连接的电路，请改动一根导线，使电路连接正确，在应改动的导线上打“×”，并用笔画 线代替导线画出正确的接法；（2） 电路连接正确后，小明通过实验所测数据如下，请你根据数据在图乙坐标系中画出所研究导体的 I -U▲▲▲（3） 王老师查看了小明的实验数据后问：“小明，你的第 1 次数据是实际测出来的么？”小明肯定地说：“是的，连好电路，闭合开关后，我就得到了这组数据”说完，又重新做了一次实验，电表 示数如图丙所示．请分析：①小明的第一组数据是 ▲ （选填“正确”或“错误”）的，王老师质疑第一次数据的理由是 ▲ ；②小明在得到第一组数据时，电源所提供的实际电压为 ▲ V ．28．（11 分）实验课上，同学们在做“测量小灯泡的功率”的实验，老师和大家说明的实验目的有两条：会测量小灯泡的额定功率和实际功率；了解额定功率和实际功率的含义．（1） 实验桌上提供的器材有：A ．干电池 3 节、B ．电流表、C ．电压表、D ．滑动变阻器（20Ω 2A ）、E ．滑动变阻器（5Ω 3A ）、F ．定值电阻（10Ω 1.5A ）、G ．小灯泡（额定电压为 2.5V ）；开关及导线，如图甲所示．甲乙①上述器材中，滑动变阻器应该选择 ▲ （选填器材前的字母，下同）；②上述器材中，不需要的器材是 ▲ ；③在选定器材后，小明观察了一下电表，举手向老师要了一把如图乙所示的小螺丝刀，请问小明 将要进行的操作是： ▲ ．（2） 请在下面的虚线框中画出“测量小灯泡的功率”的实验电路图；（3） 小明按照电路图连接实物电路，当接上最后一根导线时，小灯泡就亮了，造成这一现象的原因是： ▲ ； ▲ ．（4）①由实验可知，小灯泡的额定功率为 ▲ W ；小灯泡的实际功率 ▲ ，灯泡越亮．②若小灯泡的额定功率 P 0 与某次工作时的实际功率 P 1 满足 P 0=4P 1，则以下关于额定电流 I 0与实际电流 I 1 的数值关系，你认为最有可能的是 ▲ ． A ．I 0=1.5I 1 B ．I 0=2I 1 C ．I 0=3I 1D ．I 0=4I 129.（8 分）小明同学利用一根木筷、物体 M 、托盘和烧杯自制简易密度秤，主要制作步骤如下： ①如图所示，将烧杯放入 A 端的盘中，改变物体 M 悬挂点的位置至 B ，使木筷在水平位置静止； ②在 A 端的烧杯内注入体积为 V 0 的水，改变物体 M 悬挂点的位置至 C ，使木筷在水平位置再次静止 ，在 C 点标注水的密度值为 1.0g/cm 3；③在 A 端的烧杯内注入体积为 V 0 的其它液体，重复步骤②，在密度秤上标注刻度．（1）从制作的步骤上分析，小明制作密度秤的原理是 ▲ ；（2）B 点所标密度值为 ▲ ；要在该密度秤上标出密度为 0.5g/cm 3 的刻度线，则所标刻度线▲ （选填“在”或“不在”）BC 的中间位置；（3） 小明发现他所制成的密度秤相邻两刻度线之间的距离太小，导致用此密度秤测量液体密度时误差较大．为此同学们提出了如下改进方案，其中可行的是 ▲ ； A ．增大物体 M 的质量 B ．换长些的木筷制作密度秤C ．换更轻的木筷制作密度秤D ．标密度秤的刻度线时，适当增大装入烧杯的液体的体积 V 0（4） 小明最终所制成的密度秤，OA 的长度为 4cm ，OB 的长度为 2cm ，OD 的长度为 10cm ，物体 M的质量为 100g ，每次测量时，在 A 端烧杯内均倒入体积为 100cm 3 的液体，则该密度秤所能测量的液体的最大密度为多少？ ▲▲▲。
