Lab 1. 通讯组态准备工作：确认实验内容硬件优点-打开ControlLogix控制器电源-坚固耐用、安装简单且不需要工具-插入ENBT/ENET模块-模块插拔方便且支持热插拔-连接好以太网-不依赖 CPU 进行通讯-组态通信驱动器-远程组态、浏览模块-插入 I/O 模块-各槽之间相互独立-浏览远程机架上的 I/O -弹性系统扩展-插入CPU模块-所有模块支持热插拔（RIUP）-监控I/O模块的状态-易于故障诊断和系统维护实验目的：•熟悉使用RSLinx软件来管理通讯实验内容：•分别通过串口驱动与以太网驱动建立与ControlLogix控制器的通讯•通过虚拟驱动建立与仿真控制器的通讯•建立OPC服务器实验步骤：一、使用1756-CP3电缆进行通讯1) 请查看各模块的外形：通讯模块，I/O模块，处理器模块；然后ControlLogix控制器机架上电。
框架式设计可靠，安装容易，无需工具。
模块接线端子可装卸，接线方便，更换快速。
2) 插入处理器、ENBT/ENET, CNB等模块，CPU和PC机之间用1756-CP3电缆或自制RS323串口线连好。
3) 点击任务栏上的或桌面上的，打开RSLinx软件。
4) 在工具栏上点击，打开驱动器组态对话框，在可用驱动器类型中选择“RS-232 DF1 devices”，再点击“add new”选项。
选择OK。
5) 在弹出的“Configure RS-232 DF1 devices”表中点击“Auto-Configure”，等待运行结果显示“Auto-Configure Successful”后选择OK。
6) 点击工具栏上的小图标 RSWho，就会弹出整个工业网络的树状浏览画面。
7) 右键点击浏览画面上的控制器，选择“设备属性”，查看控制器信息：8) 右键点击浏览画面上的ENET模块，选择“模块组态”，查看或修改以太网通讯模块的IP地址、子网掩码和网关地址。
二、使用以太网进行通讯1) 连接好以太网线2) 在工具条上点击，添加以太网设备驱动。
AB PLC 及 网络通讯培训教材2007-4第 1 页 共 46 页前言为方便设计和调试人员尽快了解和学会应用 AB 最新 PLC 系统和最新编程 软件RSLogix 5000，利用实验室的现有设备对AB 公司 PLC 系统熟悉和掌握， 并总结出实验材料。
1、 了解ControlLogix 控制器、FlexLogix 控制器、CompactLogix 控制器。
2、 AB 软件RSLogix5000 应用。
3、 RSLogix 5000 软件平台上采用RS232 和EtherNet-IP 网络方式编程。
4、 AB 软件上组成EtherNet-IP 网络及通讯。
5、 AB 软件上组成ControlNet 网络及通讯。
6、 AB 软件上组成DeviceNet 网络及通讯。
通过该实验材料的实验室动手实验，每个人可以很快掌握 AB 公司最新 PLC 的硬件组态和软件编程。
第 2 页 共 46 页目录第一节 硬件和软件介绍...............................................................................................................6 第二节 通讯实验..............................................................................................................................8 第三节 硬件升级............................................................................................................................16 第四节 RSLogix5000 硬件组态................................................................................................19 第五节 ControlNet 网络规划.....................................................................................................27 第六节 简单的编程.......................................................................................................................33 第七节 AB 的网络........................................................................................................................38第 3 页 共 46 页PanelView 1000PowerFlex 700ControlLogix Redundancy CompactLogixCLX Gateway/MotionPanelView Plus 10”SLC HotbackupFlexLogixProfibus DP MODBUSSLC I/O 1788-CN2DNFlex I/OETHERNECONTROLNET第 4 页 共 46 页Point I/O SLC I/OPowerFlex 70DEVICENETCompact I/OREMOTE I/O第 5 页 共 46 页第一节 硬件和软件介绍一、根据实验室模板熟悉AB 公司PLC 各系列模块1）PLC5 大型（实验室无此硬件）2）SLC5003）LOGIX 系列CompactLogix FlexLogixControlLogix DriveLogix SoftLogix4）POINT I/O,远程分站I/O.内容：1) 查看各模块的外形，通讯模块，I/O 模块，处理器模块等。

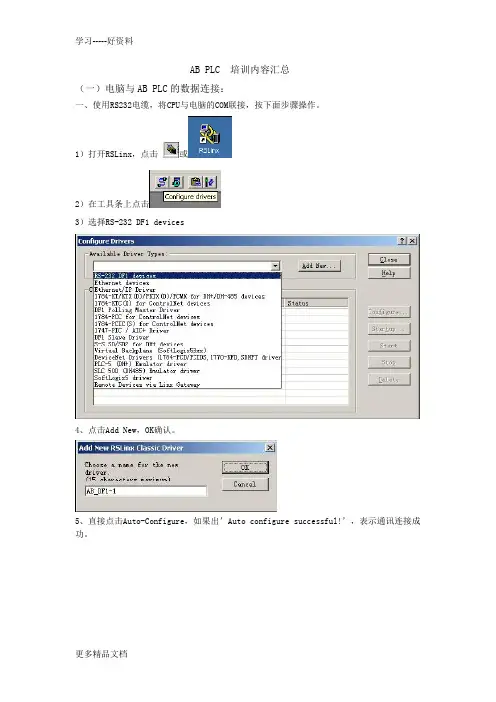

AB PLC 培训内容汇总（一）电脑与AB PLC的数据连接：一、使用RS232电缆，将CPU与电脑的COM联接，按下面步骤操作。
1）打开RSLinx，点击或2）在工具条上点击3）选择RS-232 DF1 devices4、点击Add New，OK确认。
5、直接点击Auto-Configure，如果出’Auto configure successful!’，表示通讯连接成功。
6、直接点击ok即可。
7、单击，通过上述方式查看硬件网络结构。
8、网络结构如下：二、通过以太网电缆，将电脑与PLC机架上的以太网模块1756-ENBT连接，分如下两种方法设置。
1、使用分配IP地址方法，连接PLC。
1）打开RSLinx，点击或2）在工具条上点击3）选择Ethernet Devices, 按下 Add New 键4）单击 OK.5）输入与电脑设置在一个网段上的以太网设备的IP地址，并确定即可。
在configure Driver 中增加新IP地址，可以访问其它站点。
6）单击，通过上述方式查看硬件网络结构如下：2、通过自动获取IP地址的方式连接PLC1）打开RSLinx，点击或2）在工具条上点击3）选择Ethernet /IP Driver, 按下 Add New 键4）单击 OK5）选择本地子网，确定即可。
6）单击，通过上述方式查看硬件网络结构。
注：这是AB软件的一个特点：模块在网络上的通透性。
可以看到任何一级网络的模块，包括以太网，Controlnet网络和Deviecenet网络的各种模块。
（二）RSLogix 5000硬件组态：1、双击桌面图标进入RSLogix 5000软件下面是RSLogix 5000编程界面。
2、新建工程。
3、设置参数如下。
Revision: Logix 平台，提供了固件升级手段。
注意：CPU的硬件版本一定要和软件版本一致。
Type：在Type下拉菜单中你可选择基于Logix 平台的选择多种处理器。
