墙面干挂石材施工工艺标准（QB-CNCEC J030606-2004）1 适用范围本标准适用于工业与民用建筑室内、外墙干挂石材饰面板的施工。
2 施工准备2。
1 材料、半成品要求2。
1.1按设计要求的品种、颜色、花纹和尺寸规格选用石材，并严格控制、检查其抗折、抗拉及抗压强度,吸水率、耐冻融循环等性能。
块材的表面应光洁、方正、平整、质地坚固，不得有缺楞、掉角、暗痕和裂纹等缺陷。
2。
1。
2 膨胀螺栓、连接铁件、连接不锈钢针等配套的铁垫板、垫圈、螺帽及与骨架固定的各种设计和安装所需要的连接件的质量,必须符合国家现行有关标准的规定。
2.1。
3 嵌缝胶：采用中性硅酮耐候密封胶或陶氏康宁密封胶，也可在现场组配，在环氧树脂液中，加入胶重量30%的低分子聚酰胺树脂651胶液，混匀后使用。
但无论采用那一种嵌缝胶都必须在使用前进行粘结力和相容性试验.2。
1。
4 玻璃纤维网格布：石材背衬材料.抽样复验,应满足产品质量标准。
2.1.5 合成树脂胶粘剂：用于粘贴石材背面的柔性背衬材料，要求具有防水和良好的耐老化性能. 2。
1。
6 防水胶泥:用于密封连接件.2。
1。
7 罩面涂料：用于石材表面防风化、防污染。
2.2 主要工机具主要工机具见表2.2.2.3 作业条件2。
3.1 主体结构施工完毕，并经过验收。
2.3。
2 搭设双排架子或架设吊篮，并经安全部门检查验收。
2.3.3 水电及设备、墙上预留预埋件已安装完.垂直运输机具均事先准备好.2。
3。
4 外门窗已安装完毕，安装质量符合要求.2。
3.5 对施工人员进行技术交底时，应强调技术措施、质量要求和成品保护，大面积施工前应先做样板，经质检部门鉴定合格后,方可组织班组施工.2.3。
6与石材饰面施工相关联的隐蔽工程已经验收。
2.4 作业人员2.4。
1架子工、机运工、电工、焊工必须持证上岗。
2.4。
2主要作业人员必须有过三项以上（或3000m2）同类型分项工程施工经历。
2。
4。
3所有施工人员均已接受工地技术、安全培训和教育。

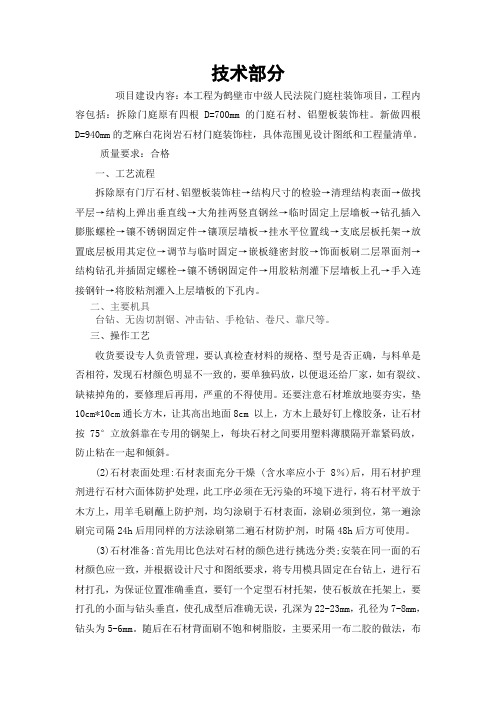

技术部分项目建设内容：本工程为鹤壁市中级人民法院门庭柱装饰项目，工程内容包括：拆除门庭原有四根D=700mm的门庭石材、铝塑板装饰柱。
新做四根D=940mm的芝麻白花岗岩石材门庭装饰柱，具体范围见设计图纸和工程量清单。
质量要求：合格一、工艺流程拆除原有门厅石材、铝塑板装饰柱→结构尺寸的检验→清理结构表面→做找平层→结构上弹出垂直线→大角挂两竖直钢丝→临时固定上层墙板→钻孔插入膨胀螺栓→镶不锈钢固定件→镶顶层墙板→挂水平位置线→支底层板托架→放置底层板用其定位→调节与临时固定→嵌板缝密封胶→饰面板刷二层罩面剂→结构钻孔并插固定螺栓→镶不锈钢固定件→用胶粘剂灌下层墙板上孔→手入连接钢针→将胶粘剂灌入上层墙板的下孔内。
二、主要机具台钻、无齿切割锯、冲击钻、手枪钻、卷尺、靠尺等。
三、操作工艺收货要设专人负责管理，要认真检查材料的规格、型号是否正确，与料单是否相符，发现石材颜色明显不一致的，要单独码放，以便退还给厂家，如有裂纹、缺裱掉角的，要修理后再用，严重的不得使用。
还要注意石材堆放地耍夯实，垫10cm*10cm通长方木，让其高出地面8cm 以上，方木上最好钉上橡胶条，让石材按75°立放斜靠在专用的钢架上，每块石材之间要用塑料薄膜隔开靠紧码放，防止粘在一起和倾斜。
(2)石材表面处理:石材表面充分干燥 (含水率应小于8％)后，用石材护理剂进行石材六面体防护处理，此工序必须在无污染的环境下进行，将石材平放于木方上，用羊毛刷蘸上防护剂，均匀涂刷于石材表面，涂刷必须到位，第一遍涂刷完司隔24h后用同样的方法涂刷第二遍石材防护剂，时隔48h后方可使用。
(3)石材准备:首先用比色法对石材的颜色进行挑选分类;安装在同一面的石材颜色应一致，并根据设计尺寸和图纸要求，将专用模具固定在台钻上，进行石材打孔，为保证位置准确垂直，要钉一个定型石材托架，使石板放在托架上，要打孔的小面与钻头垂直，使孔成型后准确无误，孔深为22-23mm，孔径为7-8mm，钻头为5-6mm。
大理石、花岗石干挂施工工艺标准1.范围本工艺标准适用于工业与民用建筑工程的内、外饰面板干挂工艺。
该工艺是利用耐腐蚀的螺栓和耐腐蚀的柔性连接件，将大理石、花岗石等饰面石材干挂在建筑结构的外表面，石材与结构之间留出40～50mm的空腔。
用此工艺做成的饰面，在风力和地震力的作用下允许产生适量的变位，以吸收部分风力和地震力，而不致出现裂纹和脱落。
当风力和地震力消失后，石材也随结构而复位。
该工艺与传统的湿作业工艺比较，免除了灌浆工序，可缩短施工周期，减轻建筑物自重，提高抗震性能，更重要的是有效地防止灌浆中的盐碱等色素对石材的渗透污染，提高其装饰质量和观感效果。
此外，由于季节性室外温差变化引起的外饰面胀缩变形，使饰面板可能脱落，这种工艺可有效地预防饰面板脱落伤人事故的发生。
这种干挂饰面板安装工艺亦可与玻璃幕墙或大玻璃窗、金属饰面板安装工艺等配套应用。
现国内不少大型公共建筑的石材内外饰面板安装工程采取干挂工艺日趋普遍。
2.施工准备2.1 材料要求：2.1.1 石材：根据设计要求，确定石材的品种、颜色、花纹和尺寸规格，并严格控制、检查其抗折、抗拉及抗压强度，吸水率、耐冻融循环等性能。
2.1.2 合成树脂胶粘剂：用于粘贴石材背面的柔性背衬材料，要求具有防水和耐老化性能。
2.1.3 玻璃纤维网格布：石材的背衬材料。
2.1.4 防水胶泥：用于密封连接件。
2.1.5 防污胶条：用于石材边缘防止污染。
2.1.6 嵌缝膏：用于嵌填石材接缝。
2.1.7 罩面涂料：用于大理石表面防风化、防污染。
2.1.8 膨胀螺栓、连接铁件、连接不锈钢针等配套的铁垫板、垫圈、螺帽及与骨架固定的各种设计和安装所需要的连接件的质量，必须符合要求。
2.2 主要机具：2.1 台钻、无齿切割锯、冲击钻、手枪钻、力矩扳手、开口扳手、嵌缝枪、专用手推车、长卷尺、盒尺、锤子、各种形状的钢凿子、靠尺、铝制水平尺、方尺、多用刀、剪子、勾缝溜子。
铅丝、弹线用的粉线包、墨斗、小白线、笤帚、铁锹、开刀、灰槽、灰桶、工具袋、手套、红铅笔等。
外墙干挂石材,规范篇一:干挂石材验收标准干挂石材施工工艺及验收标准1 施工准备1.1 材料、半成品要求1.1.1 按设计要求的品种、颜色、花纹和尺寸规格选用石材，并严格控制、检查其抗折、抗拉及抗压强度，吸水率、耐冻融循环等性能。
块材的表面应光洁、方正、平整、质地坚固，不得有缺楞、掉角、暗痕和裂纹等缺陷。
1.1.2 膨胀螺栓、连接铁件、连接不锈钢针等配套的铁垫板、垫圈、螺帽及与骨架固定的各种设计和安装所需要的连接件的质量，必须符合国家现行有关标准的规定。
若设计无明确说明，所有钢材均采用Q235碳素钢，钢材表面用热镀锌处理，钢材符合现行国家标准《碳素结构钢》GB700中的规定，现场焊接部位清理后采用富锌底漆外罩面进行防腐处理。
若设计无说明，所有不锈钢螺栓均需配置弹簧垫片。
焊缝焊接:设计未注明焊缝采用标准三级焊缝，焊缝高6mm，满焊，镀锌钢材间焊接搭接处需打磨除去镀锌层。
1.1.3 嵌缝胶:采用进口或国产的中性硅酮耐候密封胶，1产品符合《建筑用硅酮结构密封胶》GB16776-2005和《硅酮建筑密封胶》GB/T 14683-2002规定。
1.1.4 对施工人员进行技术交底时，应强调技术措施、质量要求和成品保护，大面积施工前应先做样板，经相关部门验收合格后，方可组织班组施工。
1.2.5 与石材饰面施工相关联的隐蔽工程已经验收。
2 施工工艺2.1工艺流程石材验收——石材表面处理及开槽——搭设脚手架——测量放线——安装钢构件——底层石材安装——上层石材安装(整体安装完毕)——密封填缝——清理——验收2.2 操作工艺2.2.1 石材验收:材料进场要对每块石材进行验收，要认真检查材料的规格、型号是否正确，与料单是否相符，是否有破碎、缺楞、掉角、暗痕、裂纹、局部污染、表面洼坑、麻点、有无风化及进行边角垂直和平整度测量，对存有明显上述缺陷和隐伤的要挑出单独码放，不得使用。
石材堆放地要夯实，垫10cm×10cm通长方木，让其高出地面8cm以上，方木上最好钉上橡胶条，让石材按75?立放斜靠在专用的钢架上，每块石材之间要用塑料薄膜隔开靠紧码放。
石材的4大主流工艺和点挂安装，你都知道吗？说到石材或者瓷砖的安装，很多设计师朋友应该都有这样的经历：我明明图上写的是干挂，但现场告诉我必须要用湿贴，而我图上但凡写湿贴的地方，现场马上告诉我要用干挂。
对于石材的安装方式，设计师到底应该怎么选才能适合自己的项目呢？今天我们就从以下2个方面带大家深度解析石材安装这个话题：1、石材4大主流工艺与要点解读2、石材点挂到底是怎样的一石材4大主流工艺与要点解读石材常见的4大安装方式也可以分为挂和贴2大类：挂：干挂+湿挂，贴：湿贴+干粘。
接下来，咱们对这4类安装方式逐一进行解析和说明：1湿挂1）做法湿挂是在各大国标图集里都存在的一种做法，是将石材背部拉好孔，将铁丝固定在墙上，用钢丝绳缠绕石材开孔的部分，与铁丝连接固定，通过拉结的方式，将石材和墙面进行固定，最后在石材绑定好后，分批灌浆。
△石材湿挂节点这种做法是使用水泥砂浆作为粘接材料，先挂板，后灌浆，来实现石材和墙面作为一体。
△分批灌浆虽然在教科书和标准图集上很常见，但很少用于室内，反而建筑外墙用的比较多，因为它可以通过这种形式将石材和墙面融为一体。
2）特点优点：安全性高。
缺点：施工慢，成本高，会空鼓，反碱。
3）适用情况主要用于建筑外墙，室内做法基本可忽略。
2干挂△石材干挂做法1）做法干挂是通过基层骨架，将石材开槽，通过石材干挂件的形式与基层骨架固定，将石材牢牢的挂在墙面上。
2）特点优点：安全性高，不返碱，抗震强缺点：成本高，施工慢，占空间（≥80mm），抗冲击力差△干挂需内部空间≥80mm3）应用场景由于成本高施工慢、占空间，很多设计师是不希望用石材干挂做法的，但是在规范上，对于石材什么时候用干挂，是有很严厉的规定的。
△使用干挂做法的规范①高度/重量/板幅在天然石材装饰工程技术规程的5.15调规定，石材单块板材重量>40kg，面积>1㎡，高度>3.5m时，墙面和柱面应采用干挂做法。
△关于高度/重量/板幅的规范②厚度对于干挂石材的厚度，在规范里也有硬性要求，我们着重看大理石部分：△关于厚度的规范但我们在平时使用时，只要记住允许的最小值：室内干挂厚度一般是2mm，单块面积≤1.2㎡就可以了。
本工艺标准适用于工业与民用建筑工程的内、外饰面板干挂工艺。
时间：2021.03.12 创作：欧阳文该工艺是利用耐腐蚀的螺栓和耐腐蚀的柔性连接件，将大理石、花岗石等饰面石材干挂在建筑结构的外表面，石材与结构之间留出40～50mm的空腔，其构造如图9-7所示。
图9-7 干挂工艺构造示意图1棽Ａ屑增强层?椙斗煊透啵?椄终耄?棾た?(充填环氧树脂粘接剂) ；5検谋“澹?棸沧敖歉郑?椗蛘吐菟ǎ?椊艄搪菟?用此工艺做成的饰面，在风力和地震力的作用下允许产生适量的变位，以吸收部分风力和地震力，而不致出现裂纹和脱落。
当风力和地震力消失后，石材也随结构而复位。
该工艺与传统的湿作业工艺比较，免除了灌浆工序，可缩短施工周期，减轻建筑物自重，提高抗震性能，更重要的是有效地防止灌浆中的盐碱等色素对石材的渗透污染，提高其装饰质量和观感效果。
此外，由于季节性室外温差变化引起的外饰面胀缩变形，使饰面板可能脱落，这种工艺可有效地预防饰面板脱落伤人事故的发生。
这种干挂饰面板安装工艺亦可与玻璃幕墙或大玻璃窗、金属饰面板安装工艺等配套应用。
现国内不少大型公共建筑的石材内外饰面板安装工程采取干挂工艺日趋普遍。
2.1 材料要求：2.1.1 石材：根据设计要求，确定石材的品种、颜色、花纹和尺寸规格，并严格控制、检查其抗折。
抗拉及抗压强度，吸水率、耐冻融循环等性能。
2.1.2 合成树脂胶粘剂：用于粘贴石材背面的柔性背衬材料，要求具有防水和耐老化性能。
2.1.3 玻璃纤维网格布：石材的背衬材料。
2.1.4 防水胶泥：用于密封连接件。
2.1.5 防污胶条：用于石材边缘防止污染。
2.1.6 嵌缝膏：用于嵌填石材接缝。
2.1.7 罩面涂料：用于大理石表面防风化、防污染。
2.1.8 膨胀螺栓、连接铁件、连接不锈钢针等配套的铁垫板、垫圈、螺帽及与骨架固定的各种设计和安装所需要的连接件的质量，必须符合要求。
2.2 主要机具：2.1 台钻、无齿切割锯、冲击钻、手枪钻、力矩扳手、开口扳手、嵌缝枪、专用手推车、长卷尺、盒尺、锤子、各种形状的钢凿子、靠尺、铝制水平尺、方尺、多用刀、剪子、勾缝溜子。
墙面干挂石材施工工艺标准(QB—CNCEC J030606—2004）1 适用范围本标准适用于工业与民用建筑室内、外墙干挂石材饰面板的施工.2 施工准备2。
1 材料、半成品要求2.1.1按设计要求的品种、颜色、花纹和尺寸规格选用石材，并严格控制、检查其抗折、抗拉及抗压强度，吸水率、耐冻融循环等性能。
块材的表面应光洁、方正、平整、质地坚固，不得有缺楞、掉角、暗痕和裂纹等缺陷.2。
1.2 膨胀螺栓、连接铁件、连接不锈钢针等配套的铁垫板、垫圈、螺帽及与骨架固定的各种设计和安装所需要的连接件的质量，必须符合国家现行有关标准的规定。
2。
1。
3 嵌缝胶:采用中性硅酮耐候密封胶或陶氏康宁密封胶，也可在现场组配，在环氧树脂液中,加入胶重量30%的低分子聚酰胺树脂651胶液，混匀后使用。
但无论采用那一种嵌缝胶都必须在使用前进行粘结力和相容性试验.2.1。
4 玻璃纤维网格布：石材背衬材料。
抽样复验，应满足产品质量标准.2.1。
5 合成树脂胶粘剂：用于粘贴石材背面的柔性背衬材料，要求具有防水和良好的耐老化性能。
2.1.6 防水胶泥：用于密封连接件。
2.1.7 罩面涂料：用于石材表面防风化、防污染.2.2 主要工机具主要工机具见表2。
2。
2。
3 作业条件2.3。
1 主体结构施工完毕，并经过验收.2.3。
2 搭设双排架子或架设吊篮，并经安全部门检查验收。
2.3。
3 水电及设备、墙上预留预埋件已安装完。
垂直运输机具均事先准备好。
2。
3。
4 外门窗已安装完毕，安装质量符合要求。
2.3.5 对施工人员进行技术交底时，应强调技术措施、质量要求和成品保护，大面积施工前应先做样板，经质检部门鉴定合格后，方可组织班组施工。
2。
3。
6与石材饰面施工相关联的隐蔽工程已经验收。
2.4 作业人员2。
4。
1架子工、机运工、电工、焊工必须持证上岗.2.4。
2主要作业人员必须有过三项以上（或3000m2)同类型分项工程施工经历。
2.4.3所有施工人员均已接受工地技术、安全培训和教育。
石材的分类，施工方法及其铺装效果一.天然石材根据岩石类型，成因及石材硬度高低不同可分为花岗岩，大理石，砂岩，板岩，青石1.天然大理石，天然大理石质地坚硬、颜色变化多样、深浅不一、有多种光泽，故形成独特的天然美。
1.1天然大理石主要品种1.1.1爵士白样图： 1.1.2雪花白样图：1.1.3雅士白样图： 1.1.4阴线米黄样图：1.1.5金线米黄样图： 1.1.6金花米黄样图：1.1.7橙皮红样图： 1.1.8红皖螺样图：1.1.9松香玉样图： 1.1.10米黄洞石样图：1.1.11丹东青样图： 1. 1.12大花绿样图：1.1.13浅啡网样图： 1.1.14深啡网样图：1.1.15紫罗红样图： 1.1.16水晶直纹样图：1.1.17杭灰样图： 1.1.18木纹石样图：1.1.19海贝花样图： 1.1.20黑金花样图：1.2施工方法挂贴法黏贴法铺贴法1.2.1挂贴法：挂贴法分为湿贴和干挂两种。
湿贴多用于多层或高层建筑的首层施工中，适用于砖基层和混凝土基层；干挂法多用于30m以下的钢筋混凝土结构，砖墙和加气混凝土墙体在建造时需作加固处理，否则不宜选用A．干挂法：1.2.1.1干挂大理石的施工重点为：大理石选料控制；确保龙骨的安装位置准确，上下垂直，且在同一平面上；大理石干挂平整度和垂直度、缝隙控制；做好幕墙的防水、防腐及防雷接地工作。
1.2.1.2施工顺序排样→挑选大理石板→加工、编号→钢架制作、钢架验收→外墙面基层处理→墙面分格放线→钢架固定→检查平整度和牢固性→大理石固定→清理表面及嵌缝→填嵌密封条及密封胶→清理→验收。
1.2.1.3、施工方法：1）石材准备首先用比色法对石材的颜色进行挑选分类；安装在同一面上的石材的颜色保持一致，并根据设计尺寸和图纸的要求，将专用模具固定在台钻上，对石材进行打孔。
随后在石材背面刷不饱和树脂胶。
石板在刷第一遍胶前，先把编号写在石板上，并将石板上的浮灰及杂污清除干净。
石材墙面湿铺贴4.1.1施工工艺流程：4.1.2施工要点：1．石材品种、规格应符合设计要求；2．采用湿作业法铺贴的天然石材应作防碱背涂处理；3．为预防石材泛碱，湿贴和灌浆宜用标号32.5级以上的白水泥；4．石材墙面铺贴前应进行材料挑选，并应按设计要求进行预拼；5．湿作业法施工时，固定石材的钢筋网应与预埋件连接牢固，每块石材与钢筋网连接点不得少于4个，连接用的金属丝应具有防锈性能，灌注砂浆前应将石材背面及基层湿润，并应用填缝材料临时封闭石材板缝，避免漏浆；6．灌注砂浆宜用1：2.5的白水泥砂浆，灌注时应分层进行，每层灌注高度宜为150-200mm，且不超过板高的1/3，插捣应密实，待其初凝后方可灌注上层水泥砂浆。
7．强度较低或较薄的石材应在背面粘贴玻璃纤维网布；8．石材海棠角需厂家切割、打磨、抛光；9．石材需在厂家排版生产，并做镜面处理。
4.1.3质量标准：1．石材铺贴安装必须牢固，平整、垂直、无空鼓；2．石材表面洁净、图案清晰、色泽一致，不得有隐伤、风化，无裂纹、缺棱掉角、无泛碱等现象；3．石材板面嵌缝应密实、平直、均匀、周边顺直、宽度和深度一致，嵌填应连续、平滑，嵌填材料色泽一致，石材板上的孔洞应套割吻合，边缘整齐；4．墙裙、踢脚线表面洁净、高度一致、与柱、墙面的结合牢固、表面顺直、出柱、墙厚度应符合设计要求，且均匀一致；5．允许偏差：立面垂直度2mm 、表面平整度2mm 、阴阳角方正2mm、接缝直线度2mm 、接缝高低差0.5mm 、接缝宽度1mm 、踢脚线上口直线度2mm 。
4.2 饰面砖墙面铺贴4.2.1施工工艺流程：4.2.2施工要点：4.2.2施工要点：1．饰面砖品种、规格应符合设计要求；2．饰面砖铺贴前应进行挑砖，并浸水2h以上，晒干表面水分；3．铺贴前应进行放线定位和预排，非整砖应排放到次要部位或阴角处，每面墙不宜有两列非整砖，非整砖宽度不宜小于整砖的1/3；4．铺贴前应确定水平及竖向标高，垫好底尺，挂线铺贴，阴角砖压向正确，阳角宜做成海棠角，以免蹦角。
石材挂法：钢筋网挂贴法、钢筋钩挂贴法、干挂法 石材助手?2017-11-17 13:34:25 贴面类墙体饰面 饰面板 1.天然石材饰面板、大理石饰面板、花岗石饰面板 贴挂类饰面 大规格饰面板材（边长500～2000mm）通常采用“挂”的方式。 (一)钢筋网挂贴法 外墙饰面板传统钢筋网挂贴法又称钢筋网挂贴湿作业法。这种构造做法历史悠久，造价比较便宜，但存在以下缺点：
1.特点 （1）施工复杂、进度慢、周期长； （2）饰面板打眼、剔槽、费时费工，而且必须由熟练的技术工人操作； （3）因水泥的化学作用，致使饰面板发生花脸、变色、锈斑等污染； （4）由于挂贴不牢，饰面板常发生空鼓、裂缝、脱落等问题，修补困难。 2.基本构造 传统钢筋网挂贴法构造是指将饰面板打眼、剔槽，用钢丝或不锈钢丝绑扎在钢筋网上，再灌1∶水泥砂浆将板贴牢，如图1-1所示。人们通过对多年的施工经验的总结，对传统钢筋网挂贴法构造及做法进行了改进：首先将钢筋网简化，只拉横向钢筋，取消竖向钢筋；第二，对加工艰难的打洞、剔槽工作、改为只剔槽，不打眼或少打眼，改进后的传统钢筋网挂贴法基本构造如图1-2所示。 图1-1 饰面板传统钢筋网挂贴法构造 3.施工技术 （1）钢筋网挂贴法的施工工序 墙体基层处理→绑扎钢筋网片→饰面石板选材编号→石板钻孔、剔槽→绑扎钢丝→安装饰面板→临时固定→灌浆→清理→嵌缝。
（2）施工要点 1）绑扎钢筋网片 按施工大样图要求的横竖距离焊接或绑扎安装用的钢筋骨架。其方法是先剔凿出墙面或柱面结构施工时的预埋钢筋，使其外露于墙、柱面，然后连接绑扎（或焊接）φ8mm竖向钢筋（竖向钢筋的间距，如设计无规定，可按饰面板宽度距离设置），随后绑扎横向钢筋，其间距要比饰面板竖向尺寸低2～3cm为宜，如图1-1所示。如基体未预埋钢筋，可使用电锤钻孔，孔径为25mm，孔深90mm，用M16胀杆螺栓固定预埋铁件，然后再按前述方法进行绑扎或焊接竖筋和横筋。目前，为了方便施工，在验算合格的前提下，可只拉横向钢筋，取消竖向钢筋。
2）钻孔、剔槽、挂丝 在板材截面上钻孔打眼，孔径5mm左右，孔深15～20mm，孔位一般距板材两端L／4～L／3，L为边长。另一种常用的钻孔方法是只打直孔，挂丝后孔内充填环氧树脂或用铅皮卷好挂丝挤紧，再灌入粘结剂将挂丝嵌固于孔内。近年来，亦有在装饰板材厚度面上与背面的边长L／3～L／4处锯三角形锯口，在锯口内挂丝。各种钻孔，如图1-3所示。挂丝宜用钢丝，因铁丝易腐蚀断脱，镀锌铝丝在拧紧时镀层易损坏，在灌浆不密实、勾缝不严的情况下，也会很快锈断。
图1-2 改进后的传统钢筋网挂贴法构造 a） b） c） 图1-3 饰面板各种钻孔 a）牛轭孔 b）斜孔 c）M角形锯口 3）安装饰面板 安装饰面板时应首先确定下部第一层板的安装位置。其方法是用线锤从上至下吊线，考虑留出板厚和灌浆厚度以及钢筋网焊绑所占的位置，准确定出饰面板的位置，然后将此位置投影到地面，在墙下边划出第一层板的轮廓尺寸线，作为第一层板的安装基准线。依此基准线，在墙、柱上弹出第一层板标高（即第一层板下沿线），如有踢脚板，应将踢脚板的上沿线弹好。根据预排编号的饰面板材对号入座，进行安装。其方法是理好铜丝，将石板就位，并将板材上口略向后仰，单手伸入板材后把石板下口铜丝扭扎于横筋上（扭扎不宜过紧，以免铜丝拧断或石板槽口断裂，只要绑牢不脱即可），然后将板材扶正，将上口钢丝扎紧，并用木楔塞紧垫稳，随后用靠尺与水平尺检查表面平整与上口水平度，若发现问题，上口用木楔调整，板下沿加垫铁皮或铅条，使表面平整并与上口水平。完成一块板的安装后，其他依次进行。柱面可按顺时针方向逐层安装，一般先从正面开始，第一层装毕，应用靠尺、水平尺调整垂直度、平整度和阴阳角方正，如板材规格有疵，可用铁皮垫缝，保证板材间隙均匀，上口平直。墙面、柱面板材安装固定方法，如图1-4所示。
4）临时固定 板材自下而上安装完毕后，为防止水泥砂浆灌缝时板材游走、错位，必须采取临时固定措施。固定方法视部位不同灵活采用，但均应牢固、简便。例如，柱面固定可用方木或小角钢，依柱饰面截面尺寸略大30～50mm夹牢，然后用木楔塞紧，如图1-5所示。小截面柱尚可用麻绳裹缠。
外墙面固定板材，应充分运用外脚手架的横、立杆，以脚手杆作支撑点，在板面设横木枋，然后用斜木枋支顶横木予以撑牢。
内墙面，由于无脚手架作为支撑点，目前比较普遍采用的是用板块和石膏外贴固定。石膏在调制时应掺入20％的水泥加水搅拌成粥状，在已调整好的板面上将石膏水泥浆贴于板缝处。由于石膏水泥浆固结后有较大的强度且不易开裂，所以每个拼缝固定拼就成为一个支撑点，起到临时固定的作用（浅色板材，为防止水泥污染，可掺入白水泥），但较大板材或门窗贴脸饰面石板材应另外加支撑。 图1-4 饰面板材安装固定 图1-5 柱饰面临时固定夹具 （5）灌浆 板材经校正垂直、平整、方正后，临时固定完毕，即可灌浆。灌浆一般采用1∶3水泥砂浆，稠度8～15cm，将砂浆向板材背面与基体间的缝隙中徐徐注入。注意不要碰动石板，全长均匀满灌，并随时检查，不得漏灌，板材不得外移。灌浆宜分层灌入。第一层灌入高度＜150mm，并应＜l／3板材高。灌时用小铁钎轻轻插捣，切忌猛捣猛灌。一旦发现外胀，应拆除板材重新安装。第一层灌完1～2h后，检查板材无移动，确认下口钢丝与板材均已锚固，再按前法进行第二层灌浆，高度为100mm左右，即板材1／2高度。第三层灌浆应低于板材上口50mm处，余量作为上层板材灌浆的接缝（采用浅色石材或其他饰面板时，灌浆应用白水泥、白石屑，以防透底，影响美观）。
6）清理 第三次灌浆完毕，待砂浆初凝后，即可清理板材上口的余浆，并用棉丝擦干净，隔天再清理板材上口木楔和有碍安装上层板材的石膏。以后用相同的方法把上层板材下口的不锈钢丝或铜丝拴在第一层板材上口，固定在不锈钢丝或铜丝处，依次进行安装。墙面、柱面、门窗套等饰面板安装与地面块材铺设的关系，一般采取先做立面后做地面的方法。这种方法要求地面分块尺寸准确，边部块材须切割整齐。同时，亦可采用先做地面后做立面的方法，这样可以解决边部块材不齐问题，但地面应加保护，防止损坏。
7）嵌缝 全部板材安装完毕后，应将表面清理干净，并按板材颜色调制水泥色浆嵌缝，边嵌边擦干净，使缝隙密实干净，颜色一致。安装固定后的板材，如面层光泽受到影响，要重新打蜡上光，并采取临时措施保护棱角。
（二）钢筋钩挂贴法 钢筋钩挂贴法又称挂贴楔固法。它与传统钢筋网挂贴法不同之处是将饰面板以不锈钢钩直接楔固于墙体上。
1.基本构造 具体做法有以下两种。 （1）将饰面板用φ6不锈钢铁脚直角钩插入墙内固定，如图2-1所示。 （2）饰面板用焊于不锈钢脚膨胀螺栓上的φ6不锈钢直角钩固定，如图2-2所示。
2.施工技术 （1）钢筋钩挂贴法的施工工序 基层处理→墙体钻孔→饰面板选材编号→饰面板钻孔剔槽→安装饰面板→灌浆→清理、灌缝→打蜡。
（2）施工要点 1）饰面板钻孔、剔槽 先在板厚中心打深7mm的直孔。板长＜500mm钻两孔，500mm＜板长＜800mm钻三孔，板长＞800mm则打四孔。钻孔后，再在饰面板两个侧边下部开φ8mm横槽各一个，如图2-3所示。
2）墙体钻孔 有两种打孔方式。一种是在墙上打45°斜孔，孔径7mm，孔深50mm；另一种是打直孔，孔径，孔深65mm，以能锚入膨胀螺栓为准。
图2-1 饰面板钢筋钩挂贴法构造做法（一） （3）饰面板安装 饰面板须由下向上安装。第一种方法是先将饰面板安放就位，将φ6mm不锈钢斜脚直角钩（如图2-4所示）刷胶，把45°斜角一端插入墙体斜洞内，直角钩一端插入石板顶边直孔内，同时将不锈钢斜角T形钉（如图2-5所示）刷胶，斜脚放入墙体内，T形一端扣入石板φ8mm横槽内，最后用大头硬木楔楔入石板与墙体之间，将石板定牢，石板固定后木楔取掉。 第二种方法为将不锈钢斜脚直角钩改为不锈钢直角钩，不锈钢斜角T形钉改为不锈钢T形钉，一端放入板内，一端与预埋在墙内的膨胀螺栓焊接。其他工艺不变。每行饰面板挂锚完毕，安装就位、校正调整后，向板与墙内灌浆。 图2-2 饰面板钢筋钩挂贴法构造做法（二） 图2-3 钻孔剔槽示意图 （三）干挂法 干挂法是用高强度螺栓和耐腐蚀、高强度的柔性连接件将饰面板直接吊挂于墙体上或空挂于钢骨架上的构造做法，不需要再灌浆粘贴。饰面板与结构表面之间有80～90mm距离。其主要特点如下：
（1）饰面板与墙面形成的空腔内不灌水泥砂浆，彻底避免了由于水泥化学作用而造成饰面板表面花脸、变色、锈斑等以及由于挂贴不牢而产生的空鼓、裂缝、脱落等问题； （2）饰面板是分块独立地吊挂于墙体上，每块饰面板的重量不会传给其他板材且无水泥砂浆重量，减轻了墙体的承重荷载；
图2-4不锈钢斜角直角钩 图2-5不锈钢斜角T形钉 3）饰面板用吊挂件及膨胀螺栓等挂于墙上，施工速度较快，周期较短。由于干作业，不需要搅拌水泥砂浆，减少了工地现场的污染及清理现场的人工费用；
（4）吊挂件轻巧灵活，前、后、左、右及上、下各方向均可调整，因此饰面的安装质量易保证。
干挂法也存在一些缺点，主要有： （1）造价较高； （2）由于饰面板与墙面须有一定距离，增大了外墙的装修面积； （3）必须由熟练的技术工人操作； （4）对一些几何形体复杂的墙体或柱面，施工比较困难； （5）干挂法只适用于钢筋混凝土墙体，不适用于普通粘土砖墙体和加气混凝土块墙体。
1．饰面板干挂法的基本构造有两种： （1）直接干挂法，构造做法如图3-1（a）所示。
