南益名士华庭（四号地）一、二、三期项目锤击管桩监理实施细则一、工程概况...................................................二、桩基工程专业特点...........................................三、监理工作内容...............................................四、质量控制依据...............................................五、P C预应力管桩施工监理工作流程 ..........................六、监理工作的控制要点、方法、措施.............................七、预制管桩施工中的常见问题、原因分析及处理方法...............八、桩基施工时安全生产文明施工监理控制要点.............桩基施工质量监理细则—、工程概况：工程名称：南益名士华庭（4号地）一、二、三期工程工程地点：塘沽区福州到延长线建设单位：天津南瑞房地产开发有限公司施工单位：天津建城基业集团有限公司监理单位：天津市联合工程建设监理有限公司二、桩基工程的专业特点预应力管桩（PC桩）是目前比较广泛使用的一种桩型，施工工艺很成熟，沉桩方式采用锤击和静压（本工程采用锤击桩）。
桩端承载力和桩周摩擦力都比较高，是一种经济合理，较为理想的桩型。
只要加强对高强度预应力管桩成品的控制，采用切实有效的施工措施，就可以预防桩身断裂、桩顶碎裂、桩身倾斜、桩顶位移，贯入度或标高达不到设计要求等问题，保证桩基的工程质量。
矚慫润厲钐瘗睞枥庑赖。
三、监理内容商业会所桩型为PC-A500 12+11，桩顶设计标高-1.900m，桩底设计标高-24.900m，桩长23m工程桩竖向极限承载力标准值要求不小于2200KN总桩数110根，试桩3根，；幼儿园桩型为PC-A500（100）12 11，桩顶设计标高-2.000m，桩底设计标高-25.000m，桩长23m 总桩数90根，桩型为PC-A500（12） 12，桩顶设计标高-2.000m,桩底设计标高-14.000m,桩长12m总桩数3根，工程桩竖向极限承载力标准值要求不小于2200KN其余住宅楼桩型为PC-A500 10+9,桩顶设计标高-6.400m，桩底设计标高-25.400m，桩长19m,工程桩竖向极限承载力标准值要求不小于2150KN聞創沟燴鐺險爱氇谴净。

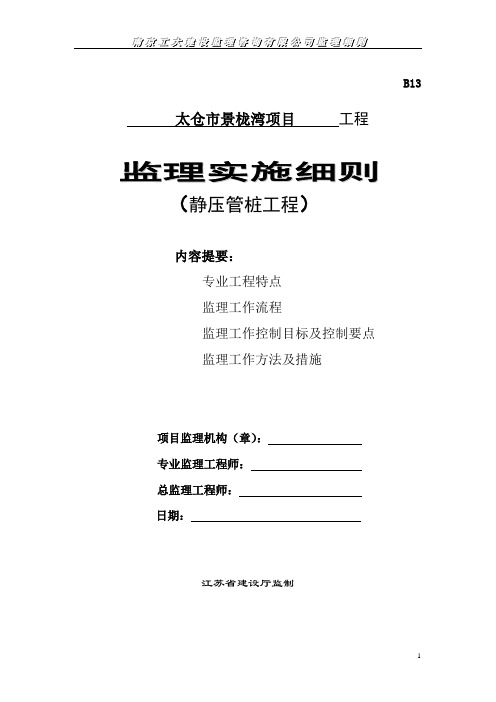

B13太仓市景栊湾项目工程监理实施细则（静压管桩工程）内容提要：专业工程特点监理工作流程监理工作控制目标及控制要点监理工作方法及措施项目监理机构（章）：专业监理工程师：总监理工程师：日期：江苏省建设厅监制静压管桩工程监理实施细则1. 本细则编写依椐1.1本项目工程已批准的监理规划。
1.2上海城西城建工程勘测设计院设计的太仓市景栊湾项目工程的设计图纸1.3规范、规程：1.3.1《建设工程监理规范》GB50319--20001.3.2《建筑工程施工质量验收统一标准》1.3.3工程建设标准强制性条文1.3.4各分部工程质量验收规范如：《工程建设强制性标准条文》房屋建设部分《建筑地基基础工程施工质量验收规范》 GB50202-2002《混凝土结构工程施工质量验收规范》 GB50204-2002《建筑工程施工质量验收统一标准》 GB50300-2001《建筑工程质量检验评定标准》 GB50301-2002《建筑桩基技术规范》JGJ94—94《预制桩图集》苏G07-2003《钢筋混凝土管桩图集》苏G03-20021.3.5《关于加强建筑结构工程施工质量管理的若干规定（试行）》（宁建工字[2007]32号文件）1.4太仓市景栊湾项目工程施工组织设计太仓市景栊湾项目工程委托监理合同太仓市景栊湾项目工程建筑工程施工合同太仓市景栊湾项目工程招投标文件2. 专业工程特点2.1 太仓市景栊湾项目工程，位于江苏省太仓市玉影路以西，太海路以东，江南花苑小区南侧。
总面积约 5.6万平方米，主要由多层和小高层组成。
本工程地基基础设计等级为乙级，桩基设计安全等级二级。
本工程设计±0.00标高相当于绝对标高为1985国家高程的3.65m。
本工程桩基础采用预应力混凝土管桩PHC-400（90）A-C80。
2.2 该工程建设单位是太仓世弘房地产开发有限公司，施工单位是上海第一海洋基础有限公司，设计单位是上海城西城建工程勘测设计院3.监理工作的流程如下：4. 监理目标值太仓市景栊湾项目工程桩基础静压管桩子分部（分项），将严格按照规范规定要求，完善制度，做好控制，协调好各方关系，确保该分项工程达到合格等级。
B 13黄桥街道永青路南地块安置小区工程监理实施细则（PHS预应力混凝土空心方桩）内容提要：专业工程特点监理工作流程监理工作控制目标及控制要点监理工作方法及措施项目监理机构（章）：专业监理工程师：总监理工程师：日期：江苏省建设厅监制目录1.专业工程概况与特点2.监理工作依据和工程质量验收规定3.监理工作控制要点及目标值4.监理工作流程5.监理工作方法和措施6.旁站监理工作7.安全生产的监理措施PHS管桩工程监理实施细则1．专业工程概况与特点1.1工程概况1.1.1工程名称：黄桥街道永青路南地块安置小区1.1.2建设地点：苏州市相城区黄桥镇1.1.3建设单位：苏州市三角咀生态园开发有限公司1.1.4施工单位：苏州市第五建筑集团有限公司1.1.5监理单位：苏州相城建设监理有限公司1.1.6设计单位：苏州市城市建筑设计院有限责任公司1.1.7勘察单位：江苏苏州地质工程勘察院1.1.8建筑类别：居住建筑、分为一、二类高层。
1.1.9建筑面积：总建筑面积：125149.07m2。
具体分配如下；1#房：12115.33m2、2、3、4、5#房均为12122.23m2。
、6#房为24237.54m2。
、7#房为7704.11m2。
、8#房为5408.22m2。
地下车库1#：10080.00m2。
1.1.10本工程基础采用静压法沉桩的预应力混凝土空心方桩，选用图集《预应力混凝土空心方桩》（08SG360），工程桩接头采用端板焊接。
桩型采用：PHS-AB450（250）-12＋12＋13 m，（1#房`有效桩长37 m、2、3、4#房、6#房同1#房桩长；5#房桩型采用PHS-AB450（250）-12＋13＋13 m，桩长38 m，7#、8#房有效桩长20 m 。
单桩竖向极限承载力标准值1#房：4400KN；2、3、4#房、5#房3900KN；6#房4200KN；7#、8#房2500KN。
桩尖进入9-2号粉质粘土夹粉砂层不小于0.9米。
静压预应力高强砼管桩施工监理实施细则一、前言1.1 目的和依据本文档的编制旨在规范静压预应力高强砼管桩施工监理的工作流程和要求，确保施工质量和安全，遵循相关法律法规以及行业标准。
1.2 适用范围本文档适用于静压预应力高强砼管桩施工监理工作中的各项具体细则。
二、基本要求2.1 施工前准备1.充分了解工程地质情况和设计要求，并制定相应的施工方案和施工计划；2.确认材料质量合格，包括砼材料、钢筋、钢管等；3.进行必要的加固措施，确保基坑、支撑结构等的安全稳定；4.按照现场要求，确定设备和工具的摆放位置，及时清理现场杂物。
2.2 施工过程中的监理措施1.监督施工各个环节的质量和进度情况，记录现场施工日志，并定期向业主或监理部门提交工作报告；2.按照施工方案和设计要求，监督钢筋、钢管和砼的配料、搅拌、运输和浇筑等过程，确保施工质量；3.检查管桩的试验桩和美观度，保证施工达到规定标准；4.监管静压预应力过程和效果，记录预应力切断压试验。
2.3 施工后验收1.对管桩的外观、直线度、垂直度等进行全面检查，并进行验收测试；2.对整个管桩施工过程进行综合评定和总结，提交验收报告和分析，为下一步工程奠定基础。
三、安全要求3.1 人员安全1.严格要求作业人员持证上岗，加强对作业人员的安全教育、培训；2.强调施工中的安全防护措施，包括现场安全警示标志、安全网、安全带等。
3.2 设备安全1.每项设备均须经过检查和确认，确保其正常运转；2.严格控制现场设备使用，禁止未经审批使用的设备。
3.3 现场环境安全1.现场各物件的安全有序,设施设置清晰明了；2.严格控制施工现场违规现象，确保施工环境整洁、安全，不得影响周边群众的正常生活和开展工作。
四、施工质量要求4.1 设备质量1.对设备进行严格把关，确保设备的质量、功能和安全可靠性；2.对设备进行检查和维护，保持其正常运转。
4.2 材料质量1.严格要求所用材料的质量，杜绝半成品或不合格材料的使用；2.进行必要的材料检测，保证施工质量合格。
预应力混凝土管桩监理实施细则一、工程概况工程名称工程位于具体地点，总建筑面积为X平方米。
本工程基础采用预应力混凝土管桩，桩型为具体桩型，桩长为X米，桩数为X根。
二、编制依据1、《建筑工程施工质量验收统一标准》（GB50300-2013）2、《建筑地基基础工程施工质量验收规范》（GB50202-2018）3、《预应力混凝土管桩技术规程》（JGJ/T406-2017）4、本工程的地质勘察报告5、本工程的设计图纸及相关文件6、经审批的施工组织设计及专项施工方案三、监理工作流程1、施工准备阶段监理工作流程审查施工单位资质、人员资格及质保体系。
审查施工方案。
检查施工机械设备、测量仪器的性能及检定情况。
原材料构配件的进场检验与验收。
2、施工过程监理工作流程桩位测量放线复核。
打桩过程旁站监理。
接桩质量检查。
桩顶标高控制。
3、竣工验收阶段监理工作流程组织桩身完整性检测及承载力检测。
审查施工单位提交的竣工资料。
组织工程预验收，提出整改意见。
参加工程竣工验收。
四、监理工作的控制要点及目标值1、原材料构配件质量控制预应力混凝土管桩的规格、型号、质量应符合设计要求和相关标准的规定。
检查管桩的出厂合格证、检验报告等质量证明文件。
对进场的管桩进行外观质量检查，其表面应平整、密实，无裂缝、掉角、露筋等缺陷。
检查管桩的尺寸偏差，包括桩径、桩长、壁厚等，其允许偏差应符合规范要求。
2、施工机械设备控制打桩机的型号、性能应满足施工要求，其设备的完好率应达到规定标准。
检查打桩机的配重、垂直度调整装置等是否齐全有效。
测量仪器应定期检定，精度符合要求。
3、桩位测量放线控制复核施工单位测放的桩位，其偏差应符合规范要求。
控制桩位的保护措施，防止桩位被破坏或移动。
4、打桩过程控制打桩顺序应符合施工方案的要求，一般应遵循先长桩后短桩、先大直径桩后小直径桩的原则。
桩的入土深度、贯入度应符合设计要求。
当贯入度达到设计要求而桩端标高未达到时，应继续锤击 3 阵，每阵 10 击的平均贯入度不应大于设计规定的数值。
PHC预应力管桩监理实施细则一、概况：福州融侨新港大酒店工程是福州融侨有限公司承建项目之一，工程设计标高±0.00相当于黄海标高6.30m 。
地基承载采用先张法预应力钢砼管桩（PHC）。
工程桩型号采用PHC-AB500-125。
试桩、锚桩型号采用PHC-AB500-125。
工程桩长度为8~18 m ，试锚桩长度为 m 。
总桩数为424根.采用直径500静压预应力高强混凝土管桩,桩端持力层为强风化凝灰岩(6层),单桩承载力特征值1400KN.桩身混凝土C80.施工中严格按现行国家建设标准<<建筑预应力混凝土管桩基础技术规程>>DBJ13__59__2004进行,要求对单桩静荷实验,同条件下试桩数量不少于总桩数的1%,不少于3根.同一厂家的品种,规格,型号抽检数量不少于2根.压桩力不小于3500KN.桩端进入持力层后,此桩压力复压三次,最后三次累计沉降不大于15MM,最后一次沉降小于5MM.PHC AB500x125抗拔承载力350KN,应按国家规范要求进行抗拔承载力实验复核.桩施工时主要压桩力控制为主,桩端面进入桩端持力层长度不小于0.5M.施工中应采用单节桩成桩,故施工中应结合勘察报告和试成桩结果配桩长.施工前应进行试压桩,以提供桩施工的正确参数.为了确保桩基施工按期保质完成，根据监理合同约定，监理机构编制本细则。
二、编制依据1、为了保证工程施工有序开展，提高预制混凝土管桩成桩质量保证率，特制定本细则。
2、本细则编制依据：a.设计文件；b.国家、市规范、标准；c.国家、市有关监理的法规、规定。
三、钢砼预应力管桩质量控制要点（一）对钢筋砼预应力管桩（PHC桩）的要求：1．成品砼预应力管桩必须具有：1）生产厂家资质证书、产品出厂合格证。
2）砼等级试验报告。
3）钢筋检测报告。
4）砂、石料交易证书及复试报告。
2．监理对成品、半成品材料报审制度。
1）会同建设单位和施工单位对管桩生产厂家进行考察。
静压预应力混凝土管桩监理细则单县天成帝景住宅小区理细则编制：杨银批准：黄河清山东省建设监理咨询有限公司单县天成帝景住宅小区项目监理部目录一、工程概况二、编制依据三、预应力混凝土管桩特点四、施工准备五、施工工艺六、工程之量标准及检验七、施工试验（打试桩）八、成品保护九、监理工作的控制要点及方法措施十、监理工作流程十一、质量检验标准十二、主要工程质量通病与治理十三、安全生产与文明施工一、工程概况1.1本工程为山东单县天成帝景住宅小区。
工程位于山东单县县城内，文化路路东。
3#、4#、5#楼建筑物地下一层，地上十八层。
主楼层高自为：2.9M。
1.2结构形式：主体采用剪力墙结构，基础采用预应力混凝土管桩基础。
1.3建筑抗震设防烈度为6度。
建筑场地类别为3类。
建筑物安全等级为二级，地基基础设计等级为乙级。
设计使用年限50年。
1.4本工程主楼基础采用预应力混凝土管桩PHC—A400（100），管桩有效长度18米，桩顶标高为—4.00米。
每个楼各取三根试桩。
二、编制依据：2.1本工程项目监理规划2.2本工程地质报告2.3设计图纸2.4业主组织的答疑会及补充文件；2.5施工组织设计2.6设计文件规定及现行相关的规范和标准本工程采用的技术标准、规范1、测量工程采用技术标准、规范：《工程测量规范》GB50026－932、桩基施工及验收、质量评定主要采用技术标准、规范：《建筑地基基础设计规范》GB/T50007—2002《建筑工程施工质量验收统一规范》GB50300—2001《建筑地基基础施工质量验收规范》GB50202—2002《建筑地基处理技术规范》JGJ79—2002《建筑工程桩基检测技术规范》JGJ/T106—97《建筑桩基技术规范》JGJ94—94《建筑机械使用安全技术规范》JGJ33—2001《施工现场临时用电安全技术规范》JGJ46—88《建设工程施工现场供电安全规范》GB50194—93《先张法预应力混凝土管桩》图集L06G407《建筑钢结构焊接规程》三、预应力混凝土管桩特点1、预应力混凝土管桩是采用离心脱水密实成型工艺原理，先张法施加预应力，达到规定的强度后放张预应力筋，在进行压蒸养护（或浸水养护）成型的一件预制混凝土管桩。
phS混凝土预制管桩细则解析1. 概述phS混凝土预制管桩是一种特殊的地基基础。
相对于传统的钢筋混凝土桩，phS混凝土预制管桩具备以下优点：•施工速度快：phS混凝土预制管桩可以通过现场拼接完成施工，大大缩短了施工时间。
•工期短：phS混凝土预制管桩施工过程中不需要现场施工，可以在便于操作的环境下制造和拼接，大大缩短了工期。
•环保节能：phS混凝土预制管桩使用的材料可以充分回收，减少了资源的浪费并且不会产生有害物质。
2. 桩身设计phS混凝土预制管桩的桩身直径通常在300mm ~ 2000mm之间。
实际设计时需要考虑以下因素：1.承载力：phS混凝土预制管桩能够承受的荷载主要受到桩身直径的影响。
直径越大，承受荷载越大。
2.土壤层：土壤的性质是决定phS混凝土预制管桩能够承载的荷载的关键。
相对应的，桩身的直径会根据土壤层的不同而有所差异。
3.桩身厚度：phS混凝土预制管桩的桩身厚度直接影响其承载力和抗弯强度。
3. 材质要求phS混凝土预制管桩的材料要求如下：1.预制混凝土塑性变形能力应大于2.5%；2.砂率≥40%；3.水灰比≤0.4；4.混凝土强度等级应不小于C35。
4. 施工控制phS混凝土预制管桩的施工过程应该注意以下事项：1.断面形状：phS混凝土预制管桩断面要求平整，不允许出现波浪形或者其他不规则形状。
2.连接方式：相邻的phS混凝土预制管桩通过扣件或者其他连接方式进行连接。
连接部分不允许出现裂纹和变形等情况。
3.钢筋：phS混凝土预制管桩中的钢筋应该符合相关规定。
钢筋的纵向间距应该保持在设计要求范围之内，横向间距应该在250mm以内。
4.焊接：phS混凝土预制管桩上可能需要对接其他的钢筋和构件。
应该根据相关要求，对焊接接头进行检测和监控。
5.喷淋：phS混凝土预制管桩的生产和拼接过程中应该进行喷淋防晒，避免长时间暴露在阳光下。
5. 质量检验phS混凝土预制管桩在生产过程中应该进行以下质量检验：1.强度检验：phS混凝土预制管桩的强度应该符合设计要求。
XX市三江污水处理厂二期工程预应力管桩监理实施细则编制（专业监理工程师）：日期:审核（总监理工程师）: 日期:XXXXXX建设工程有限公司XX市三江污水处理厂二期工程项目监理机构（盖章）预应力管桩施工监理细则本细则内容分监理依据、监理内容、施工前准备、施工过程中质量管理和桩基子分部验收五个部分。
一、监理依据1.《建筑地基基础设计规范》(GB50007-2002)；2.《混凝土结构设计规范》(GB50010-2002)；3.《建筑抗震设计规范》(GB50011-2001)；4.《建筑桩基技术规范》(JGJ94-94)；5.《建筑地基基础工程施工质量验收规范》(GB50202-2002)；6.《建筑软弱地基基础设计规范》(DBJIO-1-90)；7.《混凝土结构工程施工及验收规范》(GB50204-2002)；8.《先张法预应力混凝土管桩》(苏G200201)；9.《基桩高应变动力检测规程》(JGJ106-97)；10.《基桩低应变动力检测技术规程》(DBJIO-4-98)。
二、监理内容预应力管桩工程量，见表1。
三、施工前准备施工前的准备工作对一项工程是否能保证质量目标、工期目标顺利完成有相当重要的作用。
因此监理人员对施工单位施工准备工作同样要做好监督管理。
1.技术准备对预应力管桩工程，在开工前监理人员要掌握并督促施工单位完成以下技术准备工作。
(1)施工场地的工程地质及有关水文地质资料；(2)设计图纸和技术要求，及时组织图纸会审和设计院图纸交底;(3)现场的测量基准点资料；(4)场地障碍物的分布情况及埋置深度，影响桩基施工时要及时清理；(5)施工过程中所用到的有关报表、规范、技术资料等；(6)审查施工单位编写的施工组织设计，是否根据本工程实际特点编写、是否有针对性、各种技术措施是否可行、施工工机具、人员组织计划是否合理等。
2.技术管理施工单位选择的施工设备是否合理，是保证施工顺利能否的重要环节；监理人员要根据工艺要求严格审核、查验施工单位报验进场的施工设备，不符合工艺要求, 可能影响工程质量和工期的设备不准进场。
预应力管桩监理细则预应力管桩监理细则1. 引言1.1 目的本旨在规范预应力管桩监理的工作流程和要求，确保预应力管桩施工过程符合相关标准和规范。
1.2 合用范围本合用于预应力管桩的监理工作，涵盖了预应力管桩的设计、施工、验收等环节。
2. 术语和定义2.1 预应力管桩预应力管桩是一种以钢管为骨架，在灌注混凝土中埋设预应力钢束的桩基形式，用于承受承载力和抗拔力的一种桩基。
2.2 监理工作监理工作包括对预应力管桩施工各个环节的监督、检查和验收，以确保施工质量和安全。
3. 监理人员要求3.1 监理工程师监理工程师应具备相关专业背景和资格，熟悉预应力管桩的设计和施工工艺，具有项目管理和监理经验。
3.2 监理技术人员监理技术人员应具备相关专业背景和资格，熟悉预应力管桩的施工工艺和质量控制要求，能够协助监理工程师进行检查和验收工作。
4. 监理工作内容4.1 设计阶段监理4.1.1 监督设计单位进行预应力管桩设计，检查设计文件的合理性和准确性。
4.1.2 检查设计报告、施工图纸和其他相关文件，确保设计符合相关标准和规范。
4.1.3 参预设计的技术交流和审查会议，提出合理建议和意见。
4.1.4 编制监理设计审查意见书，记录设计存在的问题和建议改进的措施。
4.2 施工阶段监理4.2.1 监督施工单位按照设计要求进行预应力管桩的施工，包括材料的选择、预制、运输和安装等。
4.2.2 检查施工方案、施工图纸和技术交底等文件，确保施工方案和施工步骤符合设计要求。
4.2.3 监督预应力管桩的制作和预应力钢束的张拉过程，确保预应力力值和预应力钢束的张拉力符合设计要求。
4.2.4 检查预应力管桩的灌注混凝土质量，进行取样和试验工作。
4.2.5 核实施工单位的质量控制措施和质量记录，确保施工质量符合相关标准和规范。
4.2.6 参预施工进度和质量验收会议，提出质量改进和问题解决措施。
4.2.7 编制监理报告，记录施工过程中的问题和整改情况。
1 目 录 一、工程概况 二、编制依据 三、预应力混凝土管桩特点 四、施工准备 五、施工工艺 六、工程质量标准及检验 七、施工试验(静压桩) 八、成品保护 九、监理工作的控制要点及方法措施 十、监理工作流程 十一、质量检验标准 十二、主要工程质量通病与治理 十三、安全生产与文明施工 2
一、工程概况 1.1本工程为xxxxxxx,本工程位于济南市xxxxxxx，南至xxxxxx，北至xxxxxx。总建筑面积xx万平方米，共分为二期开发，一期6栋楼、二期8栋楼，其中一期1#楼、2#楼为21层，3#楼为24层， 5#楼、6#楼为33层，地下为两层，使用功能为储藏室，建筑立面采用海派ART—DECO风格。 1.2结构形式：主体采用剪力墙结构，基础形式为混凝土桩片筏基础。 1.3建筑抗震设防分类为丙类建筑；剪力墙抗震等级：3级；框架抗震等级：3级。抗震设防烈度为6度。建筑分类为Ⅰ类。建筑耐火等级为一级，地下室耐火等级为一级。设计使用年限50年。 1.4本工程基础采用PHC 500AB125预应力混凝土管桩，桩长为18-25米，试桩数量为总桩数量的1%。
桩型 楼号 桩数（根） 桩顶标高（M） 单桩承载力（KN） 桩有效长度（M） 桩端持力层 受力类型
PHC -（AB）-500 1# 192 -8.050 2000 23.5 第5层 粘土层中下部 摩擦桩
2# 198 -8.050 2000 25
3# 203 -8.150 2000 25 4# 323 -7.650 1800 18 6# 230 -8.550 2000 21 二、编制依据： 2.1本工程项目监理规划 2.2本工程地质报告； 2.3设计图纸 2.4业主组织的答疑会及补充文件； 3
2.5施工组织设计； 2.6设计文件规定及现行相关的规范和标准； 本工程采用的技术标准、规范 1、测量工程采用技术标准、规范：《工程测量规范》GB50026-93 2、桩基施工及验收、质量评定主要采用技术标准、规范： 《建筑地基基础设计规范》GB/T50007－2002 《建筑工程施工质量验收统一规范》GB50300－2001 《建筑地基基础施工质量验收规范》GB50202－2002 《建筑地基处理技术规范》JGJ79－2002 《建筑工程桩基检测技术规范》JGJ 106-2003 《建筑桩基技术规范》JGJ94－2008 《钢筋机械连接通用技术规程》JGJ107－2003 《施工现场临时用电安全技术规范》JGJ46－88 《建设工程施工现场供电安全规范》GB50194－93 《高层建筑混凝土结构技术规程》JGJ3-2002 《先张法预应力混凝土管桩》图集L06G407 《建筑钢结构焊接规程》 三、预应力混凝土管桩特点 1、预应力混凝土管桩是采用离心脱水密实成型工艺原理，先张法施加预应力，达到规定的强度后放张预应力筋，再进行压蒸养护(或浸水养护)成型的一件预制混凝土管桩。 2、本工程预应力管桩直径为φ500mm，桩长为18M-25M。为预应力高强度混凝土管桩(PHC桩)。 3、预应力管桩按其抗弯性能或混凝土有效预压应力值分为A型桩、AB型桩、B型桩 4
和c型桩。混凝土有效预压应力值A型桩为4．ON／MM2．AB型桩为6．ON／mm2，B型桩为8．ON／mm2，C型桩为10．0N/MM2 4、预应力管桩适用的地层条件：主要适用于软黏土层、粉质黏土层、粉土层、非自重湿陷性黄土，砂层、残积土、强风化层。桩尖持力层可选择强风化岩层、全风化岩层、坚硬黏土层或密实的砂层或卵石层。 5、预应力管桩不适用地层：孤石和障碍物多的地层、有坚硬夹层的地层、石灰岩地层和从松软突到特别坚硬的地层。 四、施工准备： 1、现场准备 (1)调查施工场地及周圈环境，清除场地障碍物，平整施工场地，达到‘三 通一平’。 (2)组织施工图会审。 (3)编制施工组织设计或施工方案。 (4)现场放线定位。 (5)预应力管桩运至现场并正确堆放。 2、技术准备 (1)建筑场地的工程地质及水文地质资料。 (2)预应力管桩基础的施工图及会审纪要。 (3)施工组织设计或施工方案。 (4)打桩设备的技术性能资料。r (5)预应力管桩出厂合格证及产品说明书。 (6)有关预应力管桩荷载、试桩施工工艺的试验资料及附近工地的参考资料。 3、施工组织设计或施工方案编制原则。 (1)根据桩的密集程度与周围建筑物的关系，合理确定打桩流水： 1)若桩较密集且距周圈建筑物较远，施工场地较开阔时，宜从中间向四周施打。 5
2)若桩较密集，场地狭长，两端距建筑物较远时，宜从中间向两端施打。 3)若桩较密集且一侧靠近建筑物时，宜从比邻建筑物的一侧开始由近及远地进行施打。 (2)根据桩的入土深度，宜先长后短。 (3)根据预应力管桩的规格。宜先大后小。 (4)根据高层建筑主楼(高层)与裙楼(低层)的关系，宜先高后低。 4、施工设备、机具准备 (1)预应力管桩施工方法有锤击法和静压法。本工程采用静压法。 (2)静压桩机选择：静压桩机分为绳索式和液压式。液压式应用较多。 五、施工工艺 l、施工工艺流程 (1)静压法施工工艺流程：
(3)施工工艺流程： 6 2、 静压法施工工艺要点： 1)用于静压的管桩为PHC桩。直径为Ф500mm。静压管桩一般适用于30层以下的高层建筑基础。 2)静压法施工无振动、无噪音、无污染。应根据地层情况选择压桩机。砂层厚、土 7
层硬的地层应选用压桩能力大的桩机。 3)在特殊地质条件下。如上软下硬、软硬突变地层．宜采用静压管桩．而在有较多孤石、障碍物以及溶洞发育的岩溶地区，应慎用静压施工。 4)静压桩机对施工场地要求高。占地面积大．特别是对边桩施工应有一定的场地使用范围。 5)当压桩机夹持力太大时，易将桩身夹破夹碎。 6)当桩较密时。要采取措施防止土体挤压和孔隙水压力过大造成对工程的影响。合理控制压桩速率和施工流程．使孔隙水压力得以消散，防止土体隆起。 六、工程质量标准及检验 1、预应力管桩外观质量标准 桩体质量要求完好．无蜂窝、露筋、裂缝．色感均匀，桩顶处无孔隙。预应力管桩的产品质量等级分为优等品、一等品和合格品。各产品等级的外观质量要求见下表。 预应力管桩产品等级的外观质量标准表
项目 产品质量等级 8
优等品 一等品 合格品 粘皮和麻面 不允许 局部粘皮和麻面累计面积计不大予桩总外表面积的0.2％；每处粘皮和麻面的深度度不大于5mm,且应修补。 局部粘皮和麻面累计面积计不大予桩总外表面积的0.5％；每处粘皮和麻面的深度度不大于10mm,且应修补。
桩身合缝浆 不允许 漏浆深度不大于5mm．每处漏浆长度不大于lOOmm．累计长度不大于桩管长度的5％．且应修 补 漏浆深度不大于10mm．每处漏浆长度不大于3OOmm．累计长度不大于桩管长度的10％．且应修补
局部磕损 不允许 磕损深度不大于5mm．每处面积不大干20cm2,且应修补 磕损深度不大于10mm．每处面积不大干50cm2,且应修补 内外表面漏筋 不允许
表面裂缝 不得出现环向和纵向裂缝，但龟裂、、水纹和内壁浮浆层中的收缩裂纹不在此限 桩端面平整度 管桩端面混凝土和预应力钢筋墩头不得高出端板平面
断筋、脱头 不允许 桩套箍凹陷 不允许 凹陷深度不大于5m 凹陷深度不大于lOmm 内表面混凝土塌落 不允许
接头和桩套箍与桩 漏浆 不允许 漏浆深度不大于5mm,漏浆长度不大于周长的1／8，且应修补 漏浆深度不大于10mm,漏浆长度
不大于周长的1／4，且应修补
身结合面 空洞和蜂窝 不允许
2、预应力管桩尺寸允许误差标准 桩径允许偏差±5mm；壁厚允许偏差±5mm；桩尖中心线允许偏差<2mm；顶面平整度 9
允许偏差10mm；桩身弯曲度允许偏差度不得小于25mm。 3、预应力管桩桩位、桩顶标高及垂直度偏差标准 (1)桩位放样允许偏差：群桩20mm，单排桩：10mm。 (2)桩位允许偏差必须符合下表规定 桩位允许偏差标准表 项 项 目 允许偏差（mm）
1 盖有基础梁的桩： ①垂直基础梁的中心线 ②沿基础梁的中心线 100+0.01H 150+0.01H 2 桩数为1-3根桩基中的桩 100 3 桩数为4-16根桩基中的桩 1／2桩径或边长
4 桩数大于16根桩基中的桩： ①最外边的桩 ②中间桩 1／3桩径或边长 1／2桩径或边长
注：表中H为施工现场地面标高与桩顶设计标高的距离 (3)桩顶标高允许偏差：±5mm。
(4)预应力管桩的垂直度：直桩的垂度允许偏差为1％．斜桩倾斜度偏差不得大于倾斜角正切值的15%。 七：施工试验(静压桩) 1、施工试验及功能检验 (1)工程全面施工前．应进行试桩施工试验，并取的与设计承载力相当的沉桩贯入度作为收锤标准或取得其他有关技术参数。
