A7-1 综合布线系统自检报告

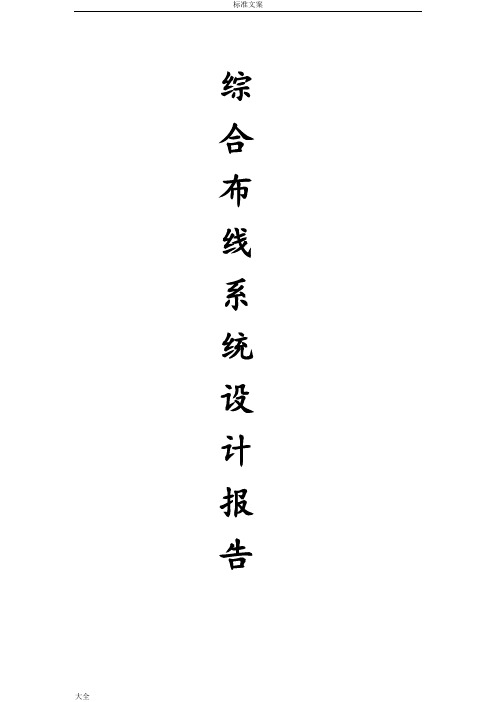

综合布线系统设计报告一综合布线系统的特点和优点综合布线同传统的布线相比较，有着许多优越性，是传统布线所无法比及的。

其特点主要表现为它的兼容性、开放性、灵活性、可靠性、先进性和经济性。

而且在设计、施工和维护方面也给人们带来了许多方便。

兼容性：综合布线的首要特点是它的兼容性。

所谓兼容性是指它自身是完全独立的而与应用系统相对无关，可以适用于多种应用系统。

综合布线将语音、数据与监控设备的信号线经过统一规划和设计，采用相同的传输介质、信息插座、交连设备、适配器等，把这些不同信号综合到一套标准的布线中。

由此可见，这个布线比传统布线大为简化，节省大量的物资、时间和空间。

开放性：该系统采用开放式体系结构，符合多种国际上现行的标准，它几乎对所有著名厂商的产品都是开放的，并支持所有通信协议。

灵活性：该系统采用标准的传输线缆和相关连接硬件，模快化设计，所有通道都是通用的，而且每条通道可支持终端、以太网工作站及令牌网工作站。

所有设备的开通及更改均不需改变布线线路，组网也可灵活多变。

可靠性：该系统采用高品质的材料和组合压接的方式构成一套高标准的信息传输通道，所有线缆和相关连接件均通过ISO认证，每条通道都要采用专用仪器测试链路阻抗及衰减率，以保证其电气性能。

应用系统全部采用点到点端接，任何一条链路故障均不影响其它链路的运行，从而保证了整个系统的可靠运行。

先进性：该系统采用光纤和双绞线混合布线方式，极为合理地构成一套完整的布线。

所有布线均采用世界上最新通信标准，链路均按8芯双绞线配置。

5 类双绞线的数据最大传输率可达到155Mbps，对于特殊用户的需求可把光纤引到桌面。

干线语音部分采用电缆，数据部分采用光缆，为同时传输多路实时多媒体信息提供足够的裕量。

经济性：虽然综合布线初期投资比较高，但由于综合布线将原来相互独立、互不兼容的若干种布线集中成为一套完整的布线体系，统一设计，统一施工，统一管理。

这样可省去大量的重复劳动和设备占用，使布线周期大大缩短。

综合布线系统电缆电气性能测试记录编号：01中国人民解放军FLUKE2009 年 4 月工程名称七一三五二部队测试时间仪表型号NetTool II23 日网络建设工程NTS2-Pro 施工单位郑州龙达计算机技术有限公司测试部位师部抽检长电缆屏蔽序号地址号缆线号设备号度层连通性接线图衰减（DB）近端串扰1 1 号楼 3 服务器32 无屏蔽见下图8.6DB 无2 1 号楼 5 服务器24 无屏蔽见下图9.8DB 无3 1 号楼9 交换机49 无屏蔽见下图7.6DB 无4 1 号楼20 交换机55 无屏蔽见下图 4.8DB 无5 2 号楼8 交换机67 无屏蔽见下图 2.6DB 无6 2 号楼12 交换机31 无屏蔽见下图 6.8DB 无7 2 号楼20 交换机69 无屏蔽见下图 5.6DB 无8 2 号楼34 交换机72 无屏蔽见下图 5.7DB 无9 3 号楼20 交换机32 无屏蔽见下图 6.6DB 无10 3 号楼24 交换机28 无屏蔽见下图 4.8DB 无11 3 号楼29 交换机35 无屏蔽见下图 5.2DB 无12 3 号楼41 交换机57 无屏蔽见下图8.9DB 无13 4 号楼21 交换机68 无屏蔽见下图 4.9DB 无14 4 号楼22 交换机23 无屏蔽见下图7.8DB 无15 4 号楼15 交换机75 无屏蔽见下图 4.6DB 无16 4 号楼18 交换机61 无屏蔽见下图 6.1DB 无17 5 号楼32 交换机31 无屏蔽见下图 6.4DB 无18 5 号楼50 交换机27 无屏蔽见下图 3.7DB 无18 5 号楼33 交换机41 无屏蔽见下图 6.2DB 无20 5 号楼55 交换机48 无屏蔽见下图 3.8DB 无接线图测试线图测试结果经过用福禄克测试仪抽检全部合格综合布线系统电缆电气性能测试记录编号：02中国人民解放军FLUKE2009 年 4 月工程名称七一三五二部队测试时间仪表型号NetTool II23 日网络建设工程NTS2-Pro 施工单位郑州龙达计算机技术有限公司测试部位485 团抽检电缆屏蔽序号地址号缆线号设备号长度层连通性接线图衰减（DB）近端串扰1 1 号楼2 交换机38 无屏蔽见下图9.6DB 无2 1 号楼3 交换机41 无屏蔽见下图9.8DB 无3 1 号楼19 交换机40 无屏蔽见下图7.2DB 无4 1 号楼20 交换机47 无屏蔽见下图 5.8DB 无5 2 号楼18 交换机67 无屏蔽见下图8.6DB 无6 2 号楼19 交换机31 无屏蔽见下图7.8DB 无7 2 号楼31 交换机67 无屏蔽见下图 6.6DB 无8 2 号楼32 交换机78 无屏蔽见下图 5.9DB 无9 3 号楼58 交换机39 无屏蔽见下图 6.1DB 无10 3 号楼59 交换机46 无屏蔽见下图 4.2DB 无11 3 号楼77 交换机85 无屏蔽见下图 2.2DB 无12 3 号楼78 交换机81 无屏蔽见下图 4.9DB 无13 4 号楼 2 交换机61 无屏蔽见下图 4.2DB 无14 4 号楼 3 交换机62 无屏蔽见下图 3.8DB 无15 4 号楼41 交换机68 无屏蔽见下图 4.1DB 无16 4 号楼42 交换机66 无屏蔽见下图 6.1DB 无17 5 号楼22 交换机31 无屏蔽见下图7.4DB 无18 5 号楼23 交换机29 无屏蔽见下图7.7DB 无18 5 号楼 5 交换机52 无屏蔽见下图 6.8DB 无20 5 号楼 6 交换机51 无屏蔽见下图 4.8DB 无接线图测试线图测试结果经过用福禄克测试仪抽检全部合格综合布线系统电缆电气性能测试记录编号：03中国人民解放军FLUKE2009 年 4 月工程名称七一三五二部队测试时间仪表型号NetTool II23 日网络建设工程NTS2-Pro 施工单位郑州龙达计算机技术有限公司测试部位484 团抽检电缆屏蔽序号地址号缆线号设备号长度层连通性接线图衰减（DB）近端串扰1 1 号楼 1 交换机32 无屏蔽见下图8.6DB 无2 1 号楼 2 交换机24 无屏蔽见下图 5.8DB 无3 1 号楼25 交换机44 无屏蔽见下图8.6DB 无4 1 号楼26 交换机57 无屏蔽见下图 4.8DB 无5 2 号楼15 交换机23 无屏蔽见下图8.6DB 无6 2 号楼16 交换机28 无屏蔽见下图7.8DB 无7 2 号楼43 交换机63 无屏蔽见下图7.6DB 无8 2 号楼44 交换机71 无屏蔽见下图 5.9DB 无9 3 号楼17 交换机39 无屏蔽见下图 4.6DB 无10 3 号楼18 交换机45 无屏蔽见下图7.8DB 无11 3 号楼88 交换机71 无屏蔽见下图 2.2DB 无12 3 号楼89 交换机72 无屏蔽见下图 2.9DB 无13 4 号楼 4 交换机68 无屏蔽见下图 4.9DB 无14 4 号楼 5 交换机23 无屏蔽见下图7.8DB 无15 4 号楼66 交换机75 无屏蔽见下图 4.6DB 无16 4 号楼67 交换机61 无屏蔽见下图7.1DB 无17 5 号楼42 交换机38 无屏蔽见下图 6.9DB 无18 5 号楼43 交换机20 无屏蔽见下图 3.9DB 无18 5 号楼 4 交换机76 无屏蔽见下图 3.2DB 无20 5 号楼 5 交换机77 无屏蔽见下图 3.0DB 无接线图测试线图测试结果经专业工具福禄克测试仪抽查全部合格综合布线系统电缆电气性能测试记录编号：04中国人民解放军FLUKE2009 年 4 月工程名称七一三五二部队测试时间仪表型号NetTool II22 日网络建设工程NTS2-Pro 施工单位郑州龙达计算机技术有限公司测试部位486 团抽检电缆屏蔽序号地址号缆线号设备号长度层连通性接线图衰减（DB）近端串扰1 1 号楼8 交换机32 无屏蔽见下图8.6DB 无2 1 号楼9 交换机24 无屏蔽见下图9.8DB 无3 1 号楼50 交换机49 无屏蔽见下图7.6DB 无4 1 号楼51 交换机55 无屏蔽见下图 4.8DB 无5 2 号楼54 交换机65 无屏蔽见下图 6.6DB 无6 2 号楼67 交换机39 无屏蔽见下图 6.1DB 无7 2 号楼69 交换机79 无屏蔽见下图 5.0DB 无8 2 号楼80 交换机69 无屏蔽见下图 4.7DB 无9 3 号楼20 交换机32 无屏蔽见下图 6.7DB 无10 3 号楼21 交换机27 无屏蔽见下图8.8DB 无11 3 号楼55 交换机65 无屏蔽见下图 5.7DB 无12 3 号楼61 交换机54 无屏蔽见下图 4.9DB 无13 4 号楼20 交换机62 无屏蔽见下图 4.8DB 无14 4 号楼21 交换机21 无屏蔽见下图7.0DB 无15 4 号楼45 交换机45 无屏蔽见下图 5.6DB 无16 4 号楼49 交换机71 无屏蔽见下图 6.3DB 无17 5 号楼32 交换机38 无屏蔽见下图8.4DB 无18 5 号楼50 交换机57 无屏蔽见下图 3.7DB 无18 5 号楼33 交换机49 无屏蔽见下图 6.8DB 无20 5 号楼55 交换机48 无屏蔽见下图 4.8DB 无接线图测试线图测试结果经专业工具福禄克测试仪抽查全部合格综合布线系统电缆电气性能测试记录编号：05中国人民解放军FLUKE2009 年 4 月工程名称七一三五二部队测试时间仪表型号NetTool II21 日网络建设工程NTS2-Pro 施工单位郑州龙达计算机技术有限公司测试部位480 团抽检电缆屏蔽序号地址号缆线号设备号长度层连通性接线图衰减（DB）近端串扰1 1 号楼 4 服务器47 无屏蔽见下图 6.6DB 无2 1 号楼7 服务器49 无屏蔽见下图7.8DB 无3 1 号楼43 交换机57 无屏蔽见下图7.6DB 无4 1 号楼44 交换机55 无屏蔽见下图7.8DB 无5 2 号楼23 交换机57 无屏蔽见下图 4.6DB 无6 2 号楼24 交换机60 无屏蔽见下图 3.7DB 无7 2 号楼20 交换机69 无屏蔽见下图 5.6DB 无8 2 号楼34 交换机72 无屏蔽见下图 5.7DB 无9 3 号楼77 交换机71 无屏蔽见下图 3.6DB 无10 3 号楼78 交换机78 无屏蔽见下图 2.8DB 无11 3 号楼 4 交换机35 无屏蔽见下图 5.2DB 无12 3 号楼 5 交换机57 无屏蔽见下图8.9DB 无13 4 号楼80 交换机68 无屏蔽见下图 4.9DB 无14 4 号楼89 交换机75 无屏蔽见下图 4.8DB 无15 4 号楼40 交换机79 无屏蔽见下图 3.6DB 无16 4 号楼41 交换机61 无屏蔽见下图 6.1DB 无17 5 号楼 4 交换机46 无屏蔽见下图 6.4DB 无18 5 号楼 5 交换机57 无屏蔽见下图 6.7DB 无18 5 号楼67 交换机80 无屏蔽见下图 2.2DB 无20 5 号楼68 交换机78 无屏蔽见下图 3.8DB 无接线图测试线图测试结果经专业工具福禄克测试仪抽查全部合格综合布线系统电缆电气性能测试记录编号：06中国人民解放军FLUKE2009 年 4 月工程名称七一三五二部队测试时间仪表型号NetTool II22 日网络建设工程NTS2-Pro 施工单位郑州龙达计算机技术有限公司测试部位482 团抽检电缆屏蔽序号地址号缆线号设备号长度层连通性接线图衰减（DB）近端串扰1 1 号楼13 服务器45 无屏蔽见下图 4.6DB 无2 1 号楼14 服务器46 无屏蔽见下图 5.8DB 无3 1 号楼39 交换机49 无屏蔽见下图 5.6DB 无4 1 号楼40 交换机55 无屏蔽见下图 4.8DB 无5 2 号楼18 交换机67 无屏蔽见下图 2.1DB 无6 2 号楼19 交换机31 无屏蔽见下图 4.8DB 无7 2 号楼65 交换机69 无屏蔽见下图 5.6DB 无8 2 号楼60 交换机72 无屏蔽见下图 5.7DB 无9 3 号楼25 交换机32 无屏蔽见下图 6.2DB 无10 3 号楼39 交换机28 无屏蔽见下图 6.8DB 无11 3 号楼20 交换机35 无屏蔽见下图 5.2DB 无12 3 号楼40 交换机57 无屏蔽见下图 4.9DB 无13 4 号楼25 交换机68 无屏蔽见下图 4.2DB 无14 4 号楼26 交换机23 无屏蔽见下图7.8DB 无15 4 号楼66 交换机45 无屏蔽见下图 3.6DB 无16 4 号楼68 交换机49 无屏蔽见下图7.1DB 无17 5 号楼38 交换机31 无屏蔽见下图 6.2DB 无18 5 号楼50 交换机27 无屏蔽见下图 6.7DB 无18 5 号楼55 交换机66 无屏蔽见下图 4.2DB 无20 5 号楼59 交换机71 无屏蔽见下图 3.2DB 无接线图测试线图测试结果经专业工具福禄克测试仪抽查全部合格综合布线系统电缆电气性能测试记录编号：07中国人民解放军FLUKE2009 年 4 月工程名称七一三五二部队测试时间仪表型号NetTool II20 日网络建设工程NTS2-Pro 施工单位郑州龙达计算机技术有限公司测试部位480 团抽检电缆屏蔽序号地址号缆线号设备号长度层连通性接线图衰减（DB）近端串扰1 1 号楼26 服务器31 无屏蔽见下图8.6DB 无2 1 号楼66 服务器25 无屏蔽见下图9.8DB 无3 1 号楼68 交换机47 无屏蔽见下图7.6DB 无4 1 号楼38 交换机45 无屏蔽见下图 4.8DB 无5 2 号楼50 交换机62 无屏蔽见下图 2.6DB 无6 2 号楼55 交换机37 无屏蔽见下图 6.8DB 无7 2 号楼26 交换机39 无屏蔽见下图 5.6DB 无8 2 号楼34 交换机72 无屏蔽见下图 5.7DB 无9 3 号楼20 交换机32 无屏蔽见下图 6.6DB 无10 3 号楼24 交换机28 无屏蔽见下图 4.8DB 无11 3 号楼29 交换机35 无屏蔽见下图 5.2DB 无12 3 号楼41 交换机57 无屏蔽见下图8.9DB 无13 4 号楼21 交换机68 无屏蔽见下图 4.9DB 无14 4 号楼18 交换机23 无屏蔽见下图7.6DB 无15 4 号楼19 交换机75 无屏蔽见下图 4.3DB 无16 4 号楼65 交换机61 无屏蔽见下图 6.1DB 无17 5 号楼60 交换机61 无屏蔽见下图 6.6DB 无18 5 号楼25 交换机28 无屏蔽见下图 4.7DB 无18 5 号楼33 交换机31 无屏蔽见下图 4.2DB 无20 5 号楼55 交换机48 无屏蔽见下图 5.8DB 无接线图测试线图测试结果经专业工具福禄克测试仪抽查全部合格建设单位（公章）：中国人民解放军承建单位（公章）：郑州龙达计算机技术七一三五二部队网络建设工程有限公司项目负责人（签字）：项目负责人（签字）：日期：日期：。

数据中心机房综合布线系统的测试和质量保障
尹岗
【期刊名称】《智能建筑与城市信息》
【年(卷),期】2009(000)007
【摘要】数据中心（机房）综合布线系统质量和可靠性要求相较于一般的智能建筑综合布线系统要高得多，在数据中心的检测实践中时常会出现链路验收测试不合格的情况。

如果只是少数链路出问题，集成商通常会用下面四种方法处理：一是重新安装链路；二是更换有问题或者仿冒、不匹配的模块、跳线甚至电缆，直到检测合格为止；
【总页数】2页(P89-90)
【作者】尹岗
【作者单位】美国福禄克公司
【正文语种】中文
【相关文献】
1.网络综合布线系统中短链路测试挑战——跳线测试
2.数据中心机房综合布线系统的测试和质量保障
3.数据中心：监测和分析——机房综合布线系统的测试和质量保障
4.综合布线系统测试技术与Fluke测试报告分析
5.分析数据中心机房综合布线系统的测试和质量保障
因版权原因，仅展示原文概要，查看原文内容请购买。

A综合布线系统自检报告一、引言综合布线系统是现代办公环境中重要的基础设施之一，它负责传输数据和电信信号，确保办公设备正常运行。

为了确保综合布线系统的正常状态，定期自检成为必要的操作之一、本报告旨在对A综合布线系统进行自检，并分析发现的问题和提出改进建议。

二、自检内容1.网络设备：检查网络交换机、路由器、防火墙等设备的运行状态，确认其正常工作。

2.网线接口：检查所有网线接口，查看插头连接是否牢固，有无松动或损坏现象。

3.网线布线：检查网线布线是否整齐，并注意排除可能的交叉干扰的情况。

4.电缆管道：检查电缆管道是否整洁，有无明显的损坏或松动情况，并查看是否有其他设备堵塞。

5.机房环境：检查机房的温度、湿度等环境参数是否在合理范围内，确保设备能够正常工作。

6.电源系统：检查电源线和电源插头是否正常工作，并确保电源供电稳定。

三、问题分析在进行自检过程中，我们发现了以下问题：1.一些网线接口插头松动现象严重，需要重新插紧或更换网线。

2.电缆管道存在一些松动和损坏情况，需要修复并保障设备的安全。

3.机房温度略高，超过了正常范围，需要调整空调设备进行降温。

4.电源插头接触不良，造成电源供电不稳定，需要更换插头。

四、改进建议基于以上问题的分析，我们提出以下改进建议：1.临时修复松动的网线接口，并购买新的网线进行更换，确保插头连接牢固。

2.对电缆管道进行维修和加固，确保其能够承受一定的压力和防止损坏。

3.调整机房空调设备，降低温度，确保机房环境稳定。

4.更换电源插头和电源线，确保电源供电稳定。

五、结论通过对A综合布线系统的自检，我们发现了一些问题并提出了相应的改进建议。

及时修复和维护这些问题将有助于确保综合布线系统的正常运行，提高办公效率。

我们将尽快采取措施来解决这些问题，并确保综合布线系统的可靠性和安全性。

监控系统自检报告自检时间：xxxx年xx月xx日摘要：本次自检报告旨在对现有监控系统进行全面检查和评估，确保其正常运行并提供准确有效的监控服务。

自检内容包括硬件设备、软件系统、数据存储及备份等方面的检查。

以下是自检的详细结果及相应的解决方案。

一、硬件设备检查1. 监控摄像头检查所有监控摄像头的安装位置和角度，确保覆盖范围完整，并检查摄像头的清晰度和色彩还原度。

对于发现的问题，及时调整摄像头位置，保证监控范围无死角，提高画面质量。

2. 服务器设备检查服务器设备的工作状态和参数设置，确保正常运行。

同时，检查硬件设备的风扇、电源、连接线等，确保无异常情况。

对于出现故障的服务器设备，立即进行维修或更换，并及时更新相关记录。

3. 存储设备检查存储设备的容量、使用率和备份情况，确保存储设备能够满足监控数据的长期存储需求，并保证备份数据的完整性和可恢复性。

对于存储设备空间不足的情况，进行存储容量的扩展或数据的清理。

二、软件系统检查1. 监控软件版本检查监控软件的版本号，确保使用的是最新的版本，并考虑是否需要进行软件升级。

对于旧版本软件存在的漏洞和问题，及时与厂商联系，获得解决方案，并进行相应的更新工作。

2. 软件设置检查监控软件的参数设置，包括监控区域、时间段、报警规则等，确保设置合理、可靠。

同时，检查软件的运行日志，查找可能存在的错误和异常情况，并及时进行处理。

三、数据存储及备份检查1. 数据存储检查数据存储的格式和结构，保证数据存储的一致性和完整性。

同时，检查存储空间的使用情况，确保存储空间充足，并及时清理过期的数据。

2. 数据备份检查数据备份的定时性和可恢复性，确保备份数据的完整，并且能够在系统损坏或数据丢失的情况下快速恢复监控服务。

对于备份失败或备份数据错误的情况，及时进行修复，并加强备份策略的管理。

结论：通过对监控系统的全面自检，发现并解决了一些问题，确保了监控系统能够持续稳定地运行并提供有效的监控服务。

综合布线系统电缆电气性能测试记录
编号：
阳泉烟草公司机
工程名称
测试时间年月日仪表型号fluke 房建设项目
施工单位北京国安电气总公司测试部位阳泉烟草公司机房抽检
电缆屏蔽
接线图衰减（DB）近端串扰序号地址号缆线号设备号长度
层连通性
1 1号柜 3 服务器35 无屏蔽见下图 4.6DB 无
2 12号柜 5 小型机25 无屏蔽见下图 3.8DB 无
接线图
测试线图
测试结果
综合布线系统光纤损耗测试记录
编号：
备注：综合布线工程所有电缆都经过FLUKE测试，所有线缆测试数据详见附表。

验收意见：
建设单位（公章）：承建单位（公章）：项目负责人（签字）：项目负责人（签字）：日期：日期：。

综合布线系统自检报告
项目名称：编号：SBJL-项目编号-ZJBG-BXXT 验收地点
验收内容□管槽□线缆□光缆□端接产品
一致性检查：□检查设备、线材型号是否与合同一致。

□检查是否按设计图纸、用户要求安装。

□检查竣工文件是否与实际安装情况一致。

外观检查：□检查线槽、线缆表面是否光滑、平整。

□检查线槽、线缆是否无变形、断裂。

□检查金属线槽、过线盒、接线盒、桥架表面涂层是否均匀、完整、无脱落、气泡；
是否无生锈。

工艺检查：□外护线套完整无损。

□线槽截断处及两线槽拼接处应平滑、无毛刺。

□缆线终接后，应有余量。

□非屏蔽缆线的弯曲半径至少为电缆外径的4倍。

□屏蔽缆线的弯曲半径至少为电缆外径的6-10倍。

□弱电缆线与强电缆线的距离应符合标准。

□线槽内应预留空间，线槽截面利用率不得大于40%。

□面板、配线架、线缆标志完整齐全、简洁明晰。

□线槽、线管安装是否平直、整齐紧固。

□吊架和支架安装应保持垂直，整齐牢固，无歪斜现象。

□金属桥架及线槽节与节间应接触良好，安装牢固。

□缆线的布放应自然平直，不得产生扭绞、打圈接头等现象，不应受外力的挤压和损伤。

□水平、垂直桥架和垂直线槽中之缆线，应对其进行绑扎, 绑扎间距不宜大于1.5m。

□暗管的转弯角度应大于90度，在路径上每根暗管的转弯角度不得多于2个，并不应有S 弯出现。

□在转弯处、直线布管每30m处应设置过线盒装置。

其它：
检测结论
检测人员检测日期年月日注：（√为合格，×为不合格，--为无此项）。
