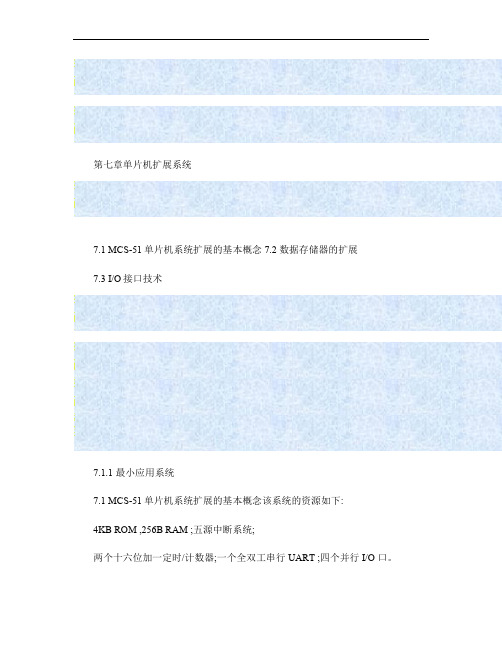

7第七章 单片机扩展系统(中大单片机).

7第七章 单片机扩展系统(中大单片机).

第七章单片机扩展系统7.1 MCS-51单片机系统扩展的基本概念7.2 数据存储器的扩展7.3 I/O接口技术7.1.1 最小应用系统7.1 MCS-51单片机系统扩展的基本概念该系统的资源如下:4KB ROM ,256B RAM ;五源中断系统;两个十六位加一定时/计数器;一个全双工串行UART ;四个并行I/O 口。

Vcc GND XTAL1 P0XTAL2 P1P2/EA RST P380518751C1C1+5V 10u 2K8888+5V系统扩展的含义单片机中虽然已经集成了CPU、I/O口、定时器、中断系统、存储器等基本部件,但是对一些较复杂应用系统来说,有时感到以上资源中的一种或几种不够用,这就需要在单片机芯片外加相应的芯片、电路,使得有关功能得以扩充,我们称为系统扩展(即系统资源的扩充。

根据需要,MCS-51单片机可扩展:ROM、RAM;定时/计数器;并行I/O口、串行口;中断系统。

7.1.2 MCS-51系列单片机的外部扩展原理一、MCS-51系列单片机的片外总线结构所谓总线(Bus,一般指通过分时复用的方式,将信息以一个或多个源部件传送到另一个或多个目的部件的一组共用传输线。

总线是MCS-51系列单片机中传输数据的公共通道。

MCS-51系列单片机的总线分为:地址总线(AB;数据总线(DB;控制总线(CB。

P 2口ALE 8051P 0口RD EA WR PSEN控制总线8位数据总线16位地址总线低8位地址高8位地址下图为单片机的片外三总线结构MCS-51的外部扩展都是通过三总线进行的。

1、地址总线(AB地址总线用于传送单片机输出的地址信号,宽度为16位,P0口经锁存器提供低8位地址,锁存信号是由CPU的ALE引脚提供的;P2口提供高8位地址。

2、数据总线(DB数据总线是由P0口提供的,宽度为8位。

3、控制总线(CBALE:输出,用于锁存P0口输出的低8位地址信号。

PSEN:输出,用于外部ROM 读选通控制。

单片机原理及应用(李桂林)章 (7)

单片机原理及应用(李桂林)章 (7)

第 7 章 单片机并行扩展技术 图 7－1 8031 最小应用系统
第 7 章 单片机并行扩展技术
8031 芯片本身的连接除了 EA 必 须 接地 地外(选择外 部存储器),其他与 80C51 / 89C51 最小应用系统一样,也必须 有复位及时钟电路。
第 7 章 单片机并行扩展技术
7. 2 总线扩展及编址方法
第 7 章 单片机并行扩展技术
7. 1 单片机的最小系统
最小应用系统,是指能维持单片机运行的最简单配置的系 统。这种系统成本低廉、结构简单,常用来构成简单的控制系 统,如开关状态的输入/输出控制等。对于片内有ROM / EPROM 的单片机,其最小应用系统即为配有晶振、复位电路和电源的 单个单片机。对于片内无 ROM / EPROM 的单片机,其最小系统 除了外部配置晶振、复位电路和电源外,还应当外接 EPROM 或 E2 PROM作为程序存储器使用。
第 7 章 单片机并行扩展技术
图 7－3 所示为线选法应用实例。图中所扩展的芯片地址 范围如表 7 －1 所示,其中 ×可以取“0 ”,也可以取 “ 1 ”,用十六进制数表示的地址如下:
2764 ( 1 ): 4000H~5FFFH ,或 C000H~DFFFH ,有地址重 叠现象。
2764 ( 2 ): 2000H~3FFFH ,或 A000H~BFFFH ,有地址重 叠现象。
第 7 章 单片机并行扩展技术
当然,最小系统有可能无法满足应用系统的功能要求。比 如,有时即使有内部程序存储器,但由于程序很长,程序存储器 容量可能不够;对一些数据采集系统,内部数据存储器容量也可 能不够等,这就需要根据情况扩展 EPROM 、 RAM 、 I / O 口 及其他所需的外围芯片。
第 7 章 单片机并行扩展技术

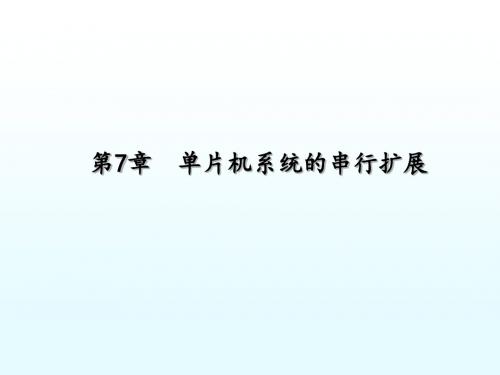

第7章 单片机系统的串行扩展 7.1 MCS-51系统的串行扩展原理 7.2单片机的外部串行扩展

第7章 单片机系统的串行扩展 7.1 MCS-51系统的串行扩展原理 7.2单片机的外部串行扩展
第7章
单片机系统的串行扩展
7.1 MCS-51系统的串行扩展原理
目前，对控制系统微型化的要求越来越高，便携式的
智
化仪器需求量越来越大。为了使仪器微型化，首先要设法 减 少仪器所用芯片的引脚数。这样一来过去常用的并行总线 接口方案由于需要较多的引脚数而不得不舍弃，转而采用 只 需 少 量 引 脚 数 的 串 行 总 线 接 口 方 案 。 SPI ( Serial Peripheral Interface )和I2C ( Inter-Integrated Circuit ) 就是两 种常用的串行总线接口。 SPI 三线总线只需 3 根引脚线就可与外部设备相连。而 I2C 两线总线则只需2根引脚线就可与外部设备相连。
2
7.1.1 SPI三线总线 一．SPI总线概述
SPI实际上是一种串行总线接口 标准。SPI方式可允许同时同步 传送和接收8位数据，它工作 时传输速率最高可达几十兆位/ 秒。SPI用以下3个引脚来完成 通信： (1)串行数据输出SDO ( Serial Data Out )。 (2)串行数据输入SDI ( Serial Data In )。 (3)串行时钟SCK ( Serial Clock )。
图 7-1 主机、从机之间 SPI总线连接示意图
3
二. SPI总线的结构与工作原理
SPI总线有主机、从机的概念。主机的发送与从机的接收 相连，主机的接收与从机的发送相连，主机产生的时钟信号输 出到从机的时钟引脚上，除了以上三根通讯线外，一般从机还 需一根片选控制线。
由于SPI 的数据输出线（SDO ）和数据输入线（ SDI ）是 分开的，因此允许主机、从机之间发送和接收同时进行，至于 数据是否有效取决与应用软件。当主机发出片选控制信号以后， 数据的传输节拍由主机的SCK信号控制。对具有SPI功能的单片 机，时序图中的 SDO和SCK的波形由硬件自动产生，数据的接 收也原理

单片机基础 第七章 单片机IO扩展及应用

单片机基础 第七章 单片机IO扩展及应用

单片机基础第七章单片机IO扩展及应用《单片机基础第七章单片机 IO 扩展及应用》在单片机的应用中，IO 端口（Input/Output 端口，输入/输出端口）往往是有限的。

然而，在实际的项目开发中，我们可能需要连接更多的外部设备，这就涉及到单片机 IO 扩展的知识。

单片机的 IO 端口是与外部世界进行交互的重要通道。

通过这些端口，单片机可以接收外部的输入信号，例如按键的按下、传感器的数据等，同时也可以向外输出控制信号，驱动各种执行器，如 LED 灯、电机等。

但当我们需要连接的外部设备数量超过单片机本身所提供的IO 端口数量时，就必须考虑进行 IO 扩展。

IO 扩展的方式多种多样，常见的有并行扩展和串行扩展。

并行扩展是通过增加并行接口芯片来实现的。

并行扩展的优点是数据传输速度快，能够在一个时钟周期内同时传输多个位的数据。

例如，我们可以使用 8255 芯片来扩展并行 IO 端口。

8255 具有三种工作方式，可以根据实际需求灵活配置为输入端口或输出端口。

在进行并行扩展时，需要注意地址线的连接和译码。

通常，我们会使用地址译码器来生成芯片的片选信号，确保单片机能够准确地访问到扩展的 IO 端口。

串行扩展则是通过串行通信的方式来实现 IO 扩展。

相比于并行扩展，串行扩展所需的连线较少，有利于节省电路板的空间和降低成本。

常见的串行扩展方式有SPI（Serial Peripheral Interface，串行外设接口）和 I2C（InterIntegrated Circuit，集成电路总线）。

SPI 是一种高速的全双工同步串行通信接口，通常需要四根线：时钟线（SCK）、主机输入/从机输出数据线（MISO）、主机输出/从机输入数据线（MOSI）和片选线（CS）。

通过合理地配置这些信号线，我们可以实现多个 SPI 设备的连接和数据传输。

I2C 则是一种两线式串行总线，只需要两根线：串行数据线（SDA）和串行时钟线（SCL）。

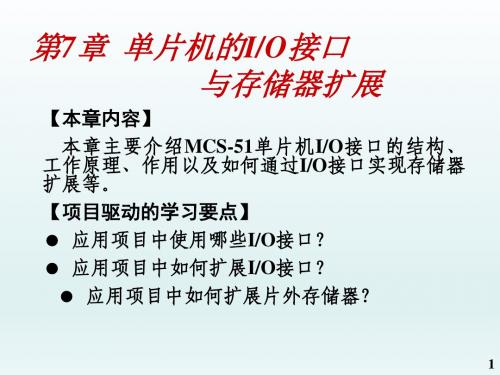

单片机原理与应用第7章 单片机的IO接口与存储器扩展

单片机原理与应用第7章 单片机的IO接口与存储器扩展

24
（1）UVEPROM存储器
UVEPROM（Ultraviolet Erasable Programmable ROM）是一种用紫外线擦 除的可擦除可编程ROM。
常用的UVEPROM芯片有2732、 2764、27128、27256、27512等，其技术 特性见表7-1。
25
表7-1 常见UVEPROM芯片的主要技术特性
42
全译码方式说明：
在图7-4中，P2口的P2.4～P2.0引脚分别与 2764的A12～A8引脚连接，余下的3条片选地址线 P2.7～P2.5通过二-四译码器的 Y0 与2764的 CE 连接，只有当P2.7～P2.5为000时，才使 Y0 为0， CE 为0，选中2764工作。 因此，扩展片外ROM的地址范围为0000H～ 1FFFH（即P2.7～P2.5为000时，P2.4～P2.0、P0.7 ～P0.0从全0变到全1）。在全译码方式中，存储器 每个存储单元只有唯一的一个地址，只要单片机发出 这个地址就可选中该存储单元工作，故不存在地址重 叠现象。
3．信号转换
当单片机和外部设备之间的数据传送方式 不相同时，可以通过具有并/串变换或串/并变 换的I/O接口来进行数据传送方式的转换。
通常CPU输入/输出的数据和控制信号是 TTL电平（小于0.6V表示0，大于3.4V表示1） ，而外部设备的信号电平类型较多（如小于 5V表示0，大于24V表示1），当出现这种情况 时，可利用具有电平转换功能的I/O接口进行 自动变换。
18
3．中断传送
采用中断传送方式时，每个I/O设备都具 有请求中断的主动权。外设一旦需要传送数据 服务时，就会主动向CPU发出中断请求， CPU便可中止当前正在执行的程序，转去执行 为该I/O设备服务的中断程序，进行一次数据 传送。中断服务结束，再返回执行原来的程序 。这样，在I/O设备处理数据期间，单片机不 必浪费大量的时间去查询I/O设备的状态。

单片机原理与应用技术 第7章

单片机原理与应用技术 第7章
27521，其中，27是EPROM芯片的代号，后2位数字代表 EPROM的存储容量。例如2764的64代表64 kbit。按字节计 算, 每字节8位，2764的存储容量为64÷8=8，即8 KB(字节)。
CMOS EPROM芯片有27C32、27C64、27C128等，中 间字母C代表CMOS EPROM芯片，CMOS EPROM芯片与普 通EPROM芯片相比，功耗要小，使用方法相同。
表7-1 线选法三片存储器芯片地址分配表
芯片
A13
A12
A11
地址范围
芯片 A
1
1
0
F000H～F7FFH
芯片 B
1
0
1
E800H～EFFFH
芯片 C
0
1
1
D800H～DFFFH
2．译码法 译码法是使用译码器对单片机的高位地址进行译玛，将 译码器的译码输出作为存储芯片的片选信号，这是一种最常 用的地址空间分配的方法，它能有效地利用存储器的空间， 适用于多芯片的存储器扩展。2条地址线能译成4种片选信号， 3条地址线能译成8种片选信号，4条地址线能译成16种片选 信号。所对应的TTL译码芯片有74139(双2/4译码器)、 74138(3/8译码器)和74154(4/6译码器)。下面以74LS138为例 说明译码器的译码。 74LS138是一种3/8译码器，有3个数据输入端，经译码 产生8种状态。其引脚如图7-2所示。
7.1.2 地址空间分配 1．线选法 线选法是将高位地址线直接连到存储器芯片的片选端，
电路简单，不需要另外增加地址译码器硬件电路。如外扩3 片都是2K × 8位存储器芯片A、B、C，高位地址线A11～ A13分别与各片的连接实现片选，均为低电平有效，低位地 址线A0～A10实现片内寻址。为了不出现寻址错误，要求 A11～A13中只允许有一根为低电平，另两根必须为高电平， 否则出错。三片存储器芯片地址分配如表7-1所示。

单片机原理及接口技术(第三版) 第7章

第7章 单片机系统扩展与接口技术
7.1 外部总线的扩展 7.2 外部存储器的扩展 7.3 输入/输出接口的扩展 7.4 管理功能部件的扩展 7.5 A/D和D/A接口功能的扩展
7.1 外部总线的扩展
通常，微机的CPU外部都有单独的并行地址总 线、数据总线、控制总线。
MCS-51单片机由于引脚的限制，数据总线和地 址总线是复用的。
1. 外部数据存储器的扩展方法及时序 图 7.10 MCS - 51 数据存储器的扩展示意图
半导体 存储器
随机存取存储器 （RAM）
静态RAM（SRAM） 动态RAM（DRAM） 非易失RAM（NVRAM）
只读存储器 （ROM）
掩膜式ROM 一次性可编程ROM（PROM） 紫外线擦除可编程ROM（EPROM） 电擦除可编程ROM（EEPROM） 闪速存储器（Flash Memory）
读写存储器RAM
地址需要锁存：为了能把复用的数据总线和地 址总线分离出来以便同外部的芯片正确的连接，需 要在单片机的外部增加地址锁存器，从而构成与一 般CPU相类似的三总线结构，如图7.1所示。
一、 外部总线的扩展 图 7.1 MCS - 51 外部三总线示意图
地址锁存器一般采用芯片74LS273、74LS373、8282等。 图 7.2 地址锁存器的引脚和接口
• EEPROM（E2PROM）：采用加电方法在线进行擦 除和编程，也可多次擦写
• Flash Memory（闪存）：能够快速擦写的EEPROM， 但只能按块（Block）擦除
7.2.1 外部程序存储器的扩展
1. 外部程序存储器的扩展原理及时序
图 7.5 MCS - 51 单片机程序存储器的扩展原理
3. E2PROM 的扩展

【单片机知识】第7章 单片机的系统扩展

整理课件
MCS-51系列单片机扩展三总线
整理课件
• 1. 地址总线（AB）
• 地址总线的位数决定了CPU可以直接寻址 的内存范围。如：微型机的AB为20位，决定 它的最大内存容量为220=1M字节。地址总线是 单向的。
•
MCS-51系列单片机地址总线宽为16位，
所以可寻址范围为216=64KB。
计数器和I/O接口电路于一片集成电路的微型计 算机。对于简单的应用场合，可以在MCS-51 系列单片机中选择一个合适的产品构成一个具 有最简单配置的系统，即最小系统。MCS-51 系列中含有片内程序存储器的单片机如 8051/8751仅一块芯片就可构成最小系统，而无 片内存储器的单片机如8031必须外部扩展程序 存储器才能构成最小系统。
口的低8位地址。 • PSEN:扩展程序存储器的读选通信号。 • EA:片内或片外程序存储器的选通信号。 • RD、WR:片外数据存储器和I/O口的读写
选通信号。
整理课件
7.3程序存储器的扩展
7.3.1常用的程序存储器
半导体存储器EPROM、EEPROM常作为单片 机的外部存储器。
1、EPROM
紫外线擦除可编程只读存储器，常用的有2716、 2732、2764、27128、27256等。 2、EEPROM
整理课件
7.4数据存储器的扩展
7.4.1常用的数据存储器
半导体存储器SRAM(静态随机存储器Static RAM)、EEPROM常作为单片机的外部数据存 储器。
MCS-51对外部RAM的访问有4条指令： MOVX A,@Ri MOVX @Ri, A MOVX A, @DPTR MOVX @DPTR, A
外部存储器的扩展可通过线选方式或译码方式实现片选。图7-8 是采用线选方式对8031扩展一片2732 EPROM的连线图。图中 选用P2.7作为2732的片选信号线，则2732 EPROM的地址范围为： 0000H～0FFFH。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
按上图，2764的地址范围是
A[12..0]连接芯片地址 引脚，决定了访问该
芯片的单元地址
A15 A14 A13 A12 A11 A10 A9 A8 A7 A6 A5 A4 A3 A2 A1 A0
0 X X 0 0 0 0 0 0 0 00 00 0 0
0 X X ……………………………………………………
7.2 地址译码 地址译码概念
CPU是通过地址对不同的接口或芯片加以区分的。把CPU送出的 地址转变为芯片选择的依据就是地址译码电路。
地址译码有3种方法
线选法 部分译码法 全译码法
7.2 地址译码
地址译码电路一般有两种结构形式
固定式端口地址译码电路：硬件电路不改动，译码输 出的地址或地址范围不变。
7.3.1 存储器扩展——存储器结构
数据存储器：从物理结构上分为片内数据存储器和片外数据存储 器。
片内数据存储器 MCS-51系列单片机的片内数据存储器除了RAM块外，还有特 殊功能寄存器（SFR）块。 对于51子系列 RAM块有128字节，编址为00H—7FH； SFR块也占128字节，编址为80H—FFH； 二者连续不重叠。 对于52子系列 RAM块有256字节，编址为00H—FFH； SFR块也有128字节，编址为80H—FFH； 后者与前者的后128字节编址重叠的。访问时通过不同 的指令相区分。
值随意
引脚，决定了访问该
按上图，2764的地址2 A11 A10 A9 A8 A7 A6 A5 A4 A3 A2 A1 A0
X 0 0 0 0 0 0 0 0 0 00 00 0 0
X 0 0 ……………………………………………………
X 0 0 1 1 1 1 1 1 1 11 1 1 1 1
以三八译码器为例（见右图）
74LS138译码器引脚介绍
G2A
C,B,A：译码信号输入引脚
G1：选通端（高电平有效）
G2A ，G2B ：选通端（低点评有效） Y 0 .. Y7 ：译码输出引脚（低电平有
效）
74LS138译码器功能：当三个选通 端全部有效时，可将译码信号输入
的二进制编码在一个对应的输出端 以低电平译出
0x0000~0x1FFF
A15、A14、A13通过或门连接CS 引脚。因为CS为0时才可以访问 芯片，所以，只有A15， A14,A13=00时，或门输出才为0， 才使CS有效
7.2 地址译码
系统中扩展了两片2764，请计算它们各自的地址范围
7.2 地址译码
地址译码方式——译码器译码法
通过74LS138实现译码电路的连线 如下图。计算两片 2764各自的地址范围
7.3.1 存储器扩展——存储器结构
MCS-51单片机存储器结构与一般微机的存储器结构不同， 分为程序存储器ROM和数据存储器RAM。程序存储器存放程序、 固定常数和数据表格。数据存储器用作工作区及存放数据。
程序存储器 MCS-51单片机的程序存储器，从物理结构上分为片内和片 外程序存储器 而对于片内程序存储器，在MCS-51系列中，不同的芯片各 不相同： 8031和8032内部没有ROM 8051内部有4KBROM， 8052内部有8KBROM 对于内部没有ROM的8031和8032，工作时只能扩展外部 ROM，最多可扩展64K，地址范围为0000H—FFFFH
8051 P1
8
（3）内部有4KB程序存储器，
XTAL2 P2
8
地址空间0000H~0FFFH， 没有片外程序存储器，EA应
RESET
EA
GND P3
8
接高电平。 （4）可以使用两个定时/计 数器T0和T1，一个全双工的
串行通信接口，5个中断源。
+5V
+5V
7.1 MCS-51单片机的最小系统
8031最小应用系统
7.2 地址译码
地址译码方法——全译码法（门电路组合法）
全译码法：存储器芯片的地址线与单片机系统的地址线 从低到高顺次相接后，剩余的所有高位地址线都参加译 码。 此方法无地址重叠。
7.2 地址译码 A[12..0]连接芯片地址
引脚，决定了访问该
按上图，2764的地址范围是
芯片的单元地址
片内 ROM
EA=1
2000H 片 外 ROM
FFFFH （c）8052片内有8K ROM
7.3.1 存储器扩展——存储器结构
程序存储器 的7个特殊地址
中断源
入口地址
外部中断0
0003H
定时/计数器0
000BH
外部中断1
0013H
定时/计数器1
001BH
串行口
0023H
定时/计数器2（仅52子系列有）
002BH
MCS-51系列单片机复位后PC的内容为0000H，故单片机复位 后将从0000H单元开始执行程序。程序存储器的0000H单元地址是 系统程序的启动地址。这里用户一般放一条绝对转移指令。转到后 而的用户程序。 6个中断源的地址之间仅隔8个单元，存放中断服务程序往往不够用， 这是通常放一条绝对转移指令，转到真正的中断服务程序，真正的 中断服务程序放到后面。
0 X X 1 1 1 1 1 1 1 11 1 1 1 1
所以该连接方式决定了2764的地址范围如下，四部分重复。
0x0000~0x1FFF
0x2000~0x3FFF
0x4000~0x5FFF 0x6000~0x7FFF
A14、A13空闲，所以这两位上 的值为多少都没有关系
7.2 地址译码
请计算一下连线时，2764的地址范围
所以该连接方式决定了2764的地址范围如下，两部分重复。
0x0000~0x1FFF
0x8000~0x9FFF
A14、A13通过与门连接CS引脚。 因为CS为0时才可以访问芯片， 所以，只有A14,A13=00时，与门 输出才为0，才使CS有效
7.2 地址译码
请计算一下连线时，2764的地址范围
为例，介绍地址译码的原理
芯片2764具有13根地址线，分别 是引脚A0~A12。
引脚 CS 为片选信号引脚，并且低 电平有效。
【片选信号说明】若想访问一个芯
片，必须使该片选信号有效。换个角 度：系统中会扩展很多的芯片，每个 芯片都有片选信号，通过片选信号区 分CPU是对自己访问，还是对其他芯 片的访问。只有当片选引脚有效时， 才是对该芯片的访问，而不是其他芯 片。
0000H 片 外 ROM EA=0
0000H 片 外 ROM
0FFFH EA=0
1000H 片 外 ROM
片内 ROM
EA=1
FFFFH （a）8031片内无ROM
FFFFH （b）8051片内有4K ROM
7.3.1 存储器扩展——存储器结构 程序存储器结构
0000H 片 外 ROM
1FFFH EA=0
片内数据存储器按功能分成以下几个部分：工作寄存器组区、位
寻址区、一般RAM区和特殊功能寄存器区，其中还包含堆栈区。
7.3.1 存储器扩展——存储器结构
8051单片机数据存储器结构
00H
工作寄存器组区
1FH
20H
位寻址区
2FH 30H
7FH
一般RAM区
80H
特殊功能寄存器
FFH
7.3.1 存储器扩展——存储器结构
7.2 地址译码
地址译码方法——部分译码法（门电路组合法）
部分译码：存储器芯片的地址线与单片机系统的地址线从 低到高顺次相接后，剩余的高位地址线仅用一部分参加译码。 部分译码使存储器芯片的地址空间有重叠，造成系统存储器 空间的浪费。
A15空闲，
7.2 地址译码 A[12..0]连接芯片地址
8051/8751的最小系统 8031最小系统
7.1 MCS-51单片机的最小系统
8051/8751的最小系统
8051/8751片内有4K的ROM /EPROM，因此，只需要外接晶 体振荡器和复位电路就可构成最 小系统。如图所示。
XTAL1
P0
8
该最小系统的特点如下：
（1）由于片外没有扩展存储 器和外设，P0、P1、P2、 P3都可以作为用户I/O口使用。 （2）片内数据存储器有128 字节，地址空间00H~7FH， 没有片外数据存储器。
（4）同样可以使用两个定时/计数器T0和T1，一个全双工的串 行通信接口，5个中断源。
常用扩展器件
地址锁存器： 74LS373、74LS273
存储器扩展： 常用的程序存储器有： EPROM： 2716 2764 常用的数据存储器有： 静态RAM：6116 6264
外部I/O口的扩展 8255A
（2）片内数据存储器同样有128字节，地址空间00H~7FH，没 有片外数据存储器。
（3）内部有无程序存储器，但片外扩展了程序存储器，其地址 空间随芯片容量不同而不一样。图6.2中使用的是2764芯片，容 量为8K字节，地址空间为0000H~1FFFH。由于片内没有程序 存储器，只能使用片外程序存储器，EA只能接低电平。
51单片机一共有16根地址线，分别是A0~A15
7.2 地址译码
地址译码方法——线选法
线选法：存储器芯片的地址线与单片机系统的地址线从 低到高顺次相接后，剩余的高位地址线仅用一位参加译 码。线选法使存储器芯片的地址空间有重叠，造成系统 存储器空间的浪费。
A15连接了CS引脚，只有 A15=0时，才访问该芯片
门电路组合法：采用与门、与非门、反相器及或非门等简单 逻辑门器件构成译码电路。
译码器译码法
可选式（开关式）端口地址译码：电路中有若干个Ｄ ＩＰ开关，硬件电路不改动，只改变开关的状态，就 可以使译码输出的地址或地址范围发生变化。（省略 不讲）
