第14章 状态机设计（State Machine Design）讲到VHDL设计而不讲state machine，感觉上就是不太完整，我们先来看看什么是state machine，它应该是一种流程控制的设计，在有限的状态中，根据判别信号的逻辑值决定后面要进入哪一个状态，这样的讲法似乎有些抽象，我们先来看看下面的状态图。
图14-1所显示的是一个十字路口的红绿灯控制设计，在一开始时信号Reset 会被设为逻辑’0’，此时state machine会在Reset状态，一直等到信号Reset变成逻辑’1’时，state machine才会进入真正的控制状态。
在之后的三个状态中，我们各定义了一个counter，当进入Red或是之后的Green及Yellow状态时，相对的counter值即会开始递减。
当counter值递减到0时，state machine即会改变到下一个状态。
当然state machine的执行就是依照这种方式进行，但是其中仍有许多的细节是设计者所要注意的，在接下来的章节中，我们会依据实际的例子来介绍state machine的设计方式。
14-1State Machine的建立在这一节我们所举的例子是一个类似检查密码的设计，在一般办公室的门口都会有门禁管制，进门前须先输入一组四个数字的密码，当密码确认无误后门才会打开，除此之外还有更改密码的功用。
我们先来看看其状态图。
在图14-2中一共有四个状态，一开始会维持在idle状态，当要更改或是第一次输入密码时，需要按下一个特殊的“密码更改”按键，此时InpinN信号会变成逻辑’0’的状态，状态机即会进入LoadPin的状态，接着再输入四个数字的密码，密码输入完毕按下“输入”按键，状态机即回到原先的idle状态。
在另一方面，当处于平时状态，有人进入门口要输入密码前，他也必需要按下另一个特殊键“密码输入”，表示之后输入的数字是待验证的密码，此时InData 信号会变成逻辑’0’，于是状态机进入InPin的状态。
如何设计自动驾驶系统的状态机状态机模块在（自动驾驶）系统中扮演着关键的角色，它负责管理和控制各个功能的状态转换和行为执行。
今天我们来聊聊如何设计自动驾驶系统的状态机。
0.闲谈作为自动驾驶系统（工程师），从参与项目开始，就必不可少的与状态管理模块打交道，因为状态机在系统运行的全功能周期内起管理作用。
状态机这个模块，从技术实现角度来说，并没有什么难度，在网上有很多关于FSM(Fini（te）-state machine）的介绍文章，有兴趣可以自行了解。
但如何设计得巧妙、周到、精致，却很考验设计者的底蕴与对系统的理解。
大部分的（AD）AS功能都需要状态机进行状态管理，笔者手中就有不下十几份状态机的设计文档，包括FCW/LDW/AEB/（AC）C/LKA/NOP/APA/AVP等等，设计大相径庭，但细细想来内核却大同小异。
其中NOP功能的状态跳转还是比较复杂的，涉及横向、纵向控制与功能降级等逻辑，需要长期的雕琢与迭代才能设计出符合项目要求的效果。
笔者最近也在负责APA功能的状态机设计，虽然比较简单，但还是想借此机会对状态机模块做一点总结，也是对以往工作的回顾。
1.模块概述状态机模块的主要作用是跟踪系统的当前状态，并根据特定的事件和条件进行状态转换。
它可以根据（传感器）数据、车辆状态和系统输入来判断当前功能的可用性和执行条件。
状态机模块还能够监控系统的运行情况，及时响应来自驾驶决策或用户的指令，并根据需要触发相应的功能执行。
状态机模块通过定义和维护一组状态，以及状态之间的转换条件和行为，确保系统在不同的场景和条件下正确地执行相应的功能。
例如，当（检测）到前方车辆与本车距离过近时，FCW功能会被触发，状态机模块会根据预设的逻辑条件和行为来切换到相应的预警状态，并触发声音或振动等警示措施。
状态机模块的设计需要考虑各个功能之间的优先级、依赖关系和冲突情况。
它需要具备灵活性和可扩展性，以应对不同的道路情况和交通场景。

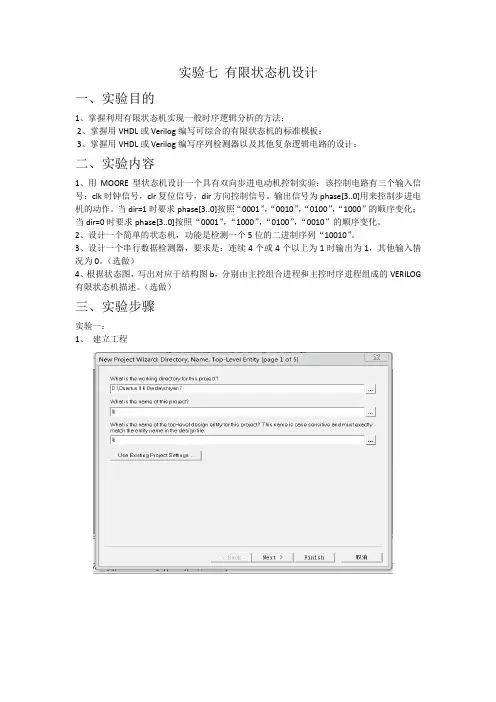

实验七有限状态机设计一、实验目的1、掌握利用有限状态机实现一般时序逻辑分析的方法；2、掌握用VHDL或Verilog编写可综合的有限状态机的标准模板；3、掌握用VHDL或Verilog编写序列检测器以及其他复杂逻辑电路的设计；二、实验内容1、用MOORE型状态机设计一个具有双向步进电动机控制实验：该控制电路有三个输入信号：clk时钟信号，clr复位信号，dir方向控制信号。
输出信号为phase[3..0]用来控制步进电机的动作。
当dir=1时要求phase[3..0]按照“0001”，“0010”，“0100”，“1000”的顺序变化；当dir=0时要求phase[3..0]按照“0001”，“1000”，“0100”，“0010”的顺序变化。
2、设计一个简单的状态机，功能是检测一个5位的二进制序列“10010”。
3、设计一个串行数据检测器，要求是：连续4个或4个以上为1时输出为1，其他输入情况为0。
（选做）4、根据状态图，写出对应于结构图b，分别由主控组合进程和主控时序进程组成的VERILOG 有限状态机描述。
（选做）三、实验步骤实验一：1、建立工程2、创建Verilog HDL文件3、输入程序代码并保存module moore1(clk,clr,dir,phase);input clk,clr,dir;output[3:0] phase;reg[3:0] phase;reg[1:0] state;parameter s0='b00,s1='b01,s2='b10,s3='b11;always@(posedge clk)beginif(clr)beginphase<='b0000;state<=s0;endelsebegincase(state)s0:if(dir) beginphase<='b0010;state<=s1;endelsebeginphase<='b1000;state<=s3;ends1:if(dir) beginphase<='b0100;state<=s2;endelse beginphase<='b0001;state<=s0;ends2:if(dir) beginphase<='b1000;state<=s3;endelse beginphase<='b0010;state<=s1;ends3:if(dir) beginphase<='b0001;state<=s0;endelse beginphase<='b0100;state<=s2;endendcaseendendendmodule4、进行综合编译5、新建波形文件6、导入引脚，设置信号源并保存7、功能仿真，结果分析由仿真波形图可以看出当dir=1时，phase[3..0]按照0001，0010，0100，1000的顺序变化，当dir=0时phase[3..0]按照0001，1000，0100，0010的顺序变化。
