序列检测器之状态机设计

数字电路与逻辑设计实验实验名称：序列信号检测器的设计与实现学院: 信息与通信工程学院班级: xxxxxxxxxx学号: xxxxxxxxxx班内序号: xx姓名大学霸一、实验课题序列信号检测器的设计与实现二、实验任务及设计要求(1) 熟悉用VHDL语言设计时序逻辑电路的方法。

(2) 熟悉序列信号检测器的设计方法(3) 了解状态机的设计方法用VHDL语言设计实现一个序列信号检测器，当检测到“101”时，输出为“1”；其他情况时，输出为“0”，仿真验证其功能，并下载到实验板测试。

三、设计思路与过程实验需要4个端口，时钟输入clk，数据输入d_in，输出f。

根据老师的要求后面还加入了时钟显示clk_out来保证数据输入在时钟上升沿之前1、设计思路序列检测器有输入信号d_in和输出信号f。

输入输出的的逻辑关系为：当外部输入x第一个为“1”，外部输出Z为“0”；当外部输入x第二个为“0”，外部输出Z为“0”；当外部输入x第三个为“1”，外部输出Z才为“1”。

要判断输入序列中的一段是否为“101”，电路需要用不同的状态来标记。

假设电路的初始状态A,d_in输入第一个“1”，检测器状态由A转换到B,B代表101序列中的第一个“1”，输出为f=0,如果之后继续输入“1”还会保持在这个状态；d_in输入“0”，检测器由B转换到C,C代表101序列中的“0”，输出f=0；d_in输入第三个值“1”时检测到完整的101序列，输出f=1，同时因为输入为“1”，状态由C又转换回B；如果d_in输入第三个值为“0”，状态由C退回到初始状态A，输出f=0。

以上为序列检测器的功能分析。

由此可以画出序列检测器的状态图状态表如下：2、实验过程(1) 用计算机QuartusII 9.0软件新建工程，新建VHDL，写入程序代码，运行调试直至编译成功。

(2) 新建波形仿真软件，设置endtime,输入输出信号，运行，观察仿真结果确认无误。

序列检测器之状态机设计一、实验目的8位序列数“110110011”的检测，当这一串序列数高位在前（左移）串行进入检测器后，若此数与预置的“密码”数相同，则输出1，否则仍然输出0。

二、实验原理（1）状态机用于序列检测器的设计比其他方法更能显示其优越性。

（2）序列检测器可用于检测一组或多组由二进制码组成的脉冲序列信号，当序列检测器连续收到一组串行二进制码后，如果这组码与检测器中预先设置的码相同，则输出1，否则输出0。

由于这种监测器必须记住前一次的正确码的收到必须是连续的，这就要求检测器必须记住前一次的正确码及正确序列，直到在连续的检测中所收到的每一位码都与预置数的对应码相同。

在检测的过程中，任何一位不相等都将回到初始状态重新开始检测。

三、实验步骤（1）检测数据110110011，高位在前的程序LIBRARY IEEE;USE IEEE.STD_LOGIC_1164.ALL;ENTITY SCHK ISPORT(DIN,CLK, RST : IN STD_LOGIC;--串行输入数据位/工作时钟/复位信号 SOUT : OUT STD_LOGIC);--检验结果输出END SCHK;ARCHITECTURE behav OF SCHK ISTYPE states IS (S0, S1, S2, S3,S4, S5, S6, S7, S8);--定义各种状态SIGNAL ST, NST: states :=s0 ;--设定现态变量和次态变量BEGINCOM: PROCESS(ST, DIN) BEGIN --组合进程，规定各状态转换方式CASE ST IS --11010011WHEN s0 => IF DIN = '1' THEN NST <= s1 ; ELSE NST<=s0 ; END IF ; WHEN s1 => IF DIN = '0' THEN NST <= s2 ; ELSE NST<=s0 ; END IF ; WHEN s2 => IF DIN = '0' THEN NST <= s3 ; ELSE NST<=s0 ; END IF ; WHEN s3 => IF DIN = '1' THEN NST <= s4 ; ELSE NST<=s0 ; END IF ; WHEN s4 => IF DIN = '1' THEN NST <= s5 ; ELSE NST<=s0 ; END IF ; WHEN s5 => IF DIN = '0' THEN NST <= s6 ; ELSE NST<=s0 ; END IF ; WHEN s6 => IF DIN = '1' THEN NST <= s7 ; ELSE NST<=s0 ; END IF ; WHEN s7 => IF DIN = '0' THEN NST <= s8 ; ELSE NST<=s0 ; END IF ; WHEN s8 => IF DIN = '0' THEN NST <= s3 ; ELSE NST<=s0 ; END IF ; WHEN OTHERS => NST<=s0;END CASE;END PROCESS;REG: PROCESS (CLK,RST) BEGIN ---时序进程IF RST='1' THEN ST <= s0;ELSIF CLK'EVENT AND CLK='1' THEN ST <= NST; END IF;END PROCESS REG;SOUT <= '1' WHEN ST=s8 ELSE '0' ;END behav ;（2）生成的RTL电路图如下所示：图（1）（3）生成symbol如图所示：图（2）（4）对其进行波形仿真得到波形如下所示：图（3）四、结果分析图（3）的波形显示，当有正确序列进入时，到了状态S8时，输出正确标志SOUT=1。

实验三_用状态机实现序列检测器的设计引言：序列检测器是一类常用的电子设计电路，它在接收到特定的输入序列时，会产生特定的输出序列。

在许多应用场景中，如通信系统、数字信号处理和自动控制等领域，序列检测器都发挥着重要的作用。

本实验将利用状态机的概念，设计并实现一个简单的序列检测器。

一、序列检测器的设计原理序列检测器的设计原理基于状态机的思想。

状态机是一种抽象的计算模型，它由一组状态、一组输入和一组转移动作组成。

在序列检测器中，输入序列被连续地输入，状态也会根据输入进行不断变化。

当状态机检测到了预设的特定输入序列时，就会产生相应的输出序列。

二、序列检测器的设计步骤1.确定输入和输出序列：首先确定所需检测的输入序列和对应的输出序列，这将决定状态机的状态转移条件。

2.绘制状态转移图：根据输入和输出序列，绘制状态转移图，即用状态变量和状态转移条件表示状态转移关系。

3.设计状态机的状态转移表：根据状态转移图，将所有可能的状态转移关系整理为一个状态转移表。

4.实现状态机的代码逻辑：根据状态转移表，编写代码实现状态机的逻辑功能。

三、设计实例在本实验中，我们以一个简单示例为例，演示序列检测器的设计流程。

假设输入序列为0101，当检测到该输入序列时，输出序列为011.确定输入和输出序列：输入序列为0101，输出序列为012.绘制状态转移图：根据输入和输出序列，绘制状态转移图如下：0/00，S0，1/1/1说明：状态S0表示未检测到特定输入序列，状态S1表示检测到特定输入序列。

3.设计状态机的状态转移表：根据状态转移图，得到状态转移表如下：输当前状态，0，1S0，S0，S1S1，S0，S14.实现状态机的代码逻辑：根据状态转移表，编写代码实现状态机的逻辑功能，伪代码如下：if (当前状态 == S0)if (输入 == 0)当前状态=S0;输出=0;} else if (输入 == 1)当前状态=S1;输出=0;}} else if (当前状态 == S1)if (输入 == 0)当前状态=S0;输出=1;} else if (输入 == 1)当前状态=S1;输出=1;}}四、实验总结本实验利用状态机的思想，设计并实现了一个简单的序列检测器。

一、实验目的1. 理解序列检测器的工作原理和设计方法；2. 掌握时序电路的经典设计方法；3. 学习使用Verilog HDL语言进行状态机的设计；4. 通过实验验证序列检测器的功能。

二、实验原理序列检测器是一种同步时序电路，用于检测输入的一串二进制编码。

当输入序列与预设的编码相匹配时，输出高电平；否则，输出低电平。

序列检测器在数字通信、安全防盗、密码认证等领域有着广泛的应用。

序列检测器的基本工作原理如下：1. 预设一个编码序列，称为目标序列；2. 当输入序列与目标序列相匹配时，输出高电平；3. 当输入序列与目标序列不匹配时，输出低电平。

三、实验器材1. PC机一台；2. EDA教学实验系统一台；3. 下载电缆一根（已接好）；4. 导线若干。

四、实验步骤1. 设计序列检测器的Verilog代码；2. 在EDA教学实验系统上编译、仿真和下载Verilog代码；3. 连接实验电路，下载Verilog代码；4. 通过逻辑分析仪观察输出波形，验证序列检测器的功能。

五、实验内容1. 设计一个长度为4位的序列检测器，目标序列为1001；2. 设计一个长度为8位的序列检测器，目标序列为11001001；3. 通过实验验证序列检测器的功能。

六、实验代码```verilogmodule seqdet(input clk, // 时钟信号input rst, // 复位信号input [3:0] din, // 输入序列output reg out // 输出信号);// 定义状态localparam [1:0] IDLE = 2'b00,MATCH = 2'b01,NOMATCH = 2'b10;// 状态寄存器reg [1:0] state, nextstate;// 输出函数always @(posedge clk or posedge rst) beginif (rst) beginstate <= IDLE;out <= 1'b0;end else beginstate <= nextstate;out <= (state == MATCH) ? 1'b1 : 1'b0; endend// 激励函数always @() begincase (state)IDLE: beginif (din == 4'b1001) beginnextstate = MATCH;end else beginnextstate = NOMATCH;endendMATCH: beginnextstate = IDLE;endNOMATCH: beginnextstate = IDLE;enddefault: beginnextstate = IDLE;endendcaseendendmodule```七、实验结果与分析1. 长度为4位的序列检测器：当输入序列为1001时，输出高电平；当输入序列不为1001时，输出低电平。

VHDL数字系统设计与测试作业序列检测器设计学院：通信工程学院学号：***************设计要求：用状态机设计序列检测器（1110010）。

设计功能：考虑一个序列检测器，检测的序列流为“1110010”，当输入信号依次为“1110010”时输入一个脉冲，否则输入为低电平。

设计思路：序列检测器是一种同步时序电路，它用于搜索，检测输入的二进制代码串中是否出现指定的代码序列，1110010序列检测器的原理图如下：CPX Y 0111010010010首先，本实验要从一串二进制编码中检测出一个已预置的七位二进制码1110010，每增加一位相当于增加一个状态，再加上一个初始态，用八个状态可以实现，其Moore型原始状态转移图如下：根据状态转移图可以得出Moore型原始状态转移表为：源代码：library ieee;use ieee.std_logic_1164.all;entity check isport(din:in std_logic;clk,clr:in std_logic;z:buffer std_logic);end check;architecture arch_check of check istype StateType is(s1,s2,s3,s4,s5,s6,s7,s8);signal present_state,next_state:StateType; beginstate_comb:process(present_state,din)begincase present_state iswhen s1=>z<='0';if din='1'thenelsenext_state<=s1;end if;when s2=>z<='0';if din='1'thennext_state<=s3;elsenext_state<=s2;end if;when s3=>z<='0';if din='1'thennext_state<=s4;elsenext_state<=s1;end if;when s4=>z<='0';if din='1'thennext_state<=s4;elsenext_state<=s5;end if;when s5=>z<='0';if din='1'thennext_state<=s2;elsenext_state<=s6;end if;when s6=>z<='0';if din='1'thenelsenext_state<=s1;end if;when s7=>z<='0';if din='1'thennext_state<=s3;elsenext_state<=s8;end if;when s8=>z<='1';if din='1'thennext_state<=s2;elsenext_state<=s1;end if;end case;end process state_comb;state_clocked:process(clk,clr)beginif(clr='1')thenpresent_state<=s1;elsif(clk'event and clk='1')thenpresent_state<=next_state;end if;end process state_clocked;end arch_check;仿真结果：仿真结果分析：如图所示，当输入1110010序列时，输出Z输出一个高电平，否则输出低电平。

武汉纺织大学计算机科学学院逻辑设计课程设计报告“101”序列检测器班级：网络081学号：***********名：***同组者：黄川刘凌峰日期：2010-7-61 题目与要求1.1 问题提出本人设计一个状态机，主要用来检测所输入的序列中是否有“101”序列，设置不同的状态，输入不同的信号，从而得出次态和输出。

1.2 设计原理设有s0,s1,s2三个状态，则由要求得出的状态图为： 1. 假设信号不可重叠2. 假设信号可重叠2 设计过程2.1 逻辑描述1) 不可重叠library ieee;use ieee.std_logic_1164.all; use ieee.std_logic_arith.all; use ieee.std_logic_unsigned.all;S 0S 1S 21/0 0/01/00/00/01/1S 0S 1S 21/0 0/01/00/00/01/1entity mechain isport(clk:in std_logic;input:in std_logic;output:out std_logic);end mechain;architecture a of mechain istype state_type is(s0,s1,s2);signal state:state_type;beginprocess(clk)beginif(clk'event and clk='1') thencase state iswhen s0=>if input='1' thenstate<=s1;output<='0';elsestate<=s0;output<='0';end if;when s1=>if input='0' thenstate<=s2;output<='0';elsestate<=s1;output<='0';end if;when s2=>if input='1' thenstate<=s0;output<='1';elsestate<=s0;output<='0';end if;end case;end if;end process;end a;2) 可重叠library ieee;use ieee.std_logic_1164.all;use ieee.std_logic_arith.all;use ieee.std_logic_unsigned.all;entity mechain isport(clk:in std_logic;input:in std_logic;output:out std_logic);end mechain;architecture a of mechain istype state_type is(s0,s1,s2);signal state:state_type;beginprocess(clk)beginif(clk'event and clk='1') thencase state iswhen s0=>if input='1' thenstate<=s1;output<='0';elsestate<=s0;output<='0';end if;when s1=>if input='0' thenstate<=s2;output<='0';elsestate<=s1;output<='0';end if;when s2=>if input='1' thenstate<=s1;output<='1';elsestate<=s0;output<='0';end if;end case;end if;end process;end a;2.2 编译（Compilation）选用的芯片为：ACEX1K系列EP1K30TC144-3引脚分配如图：编译中遇到的主要问题、编译结果:没有错误。

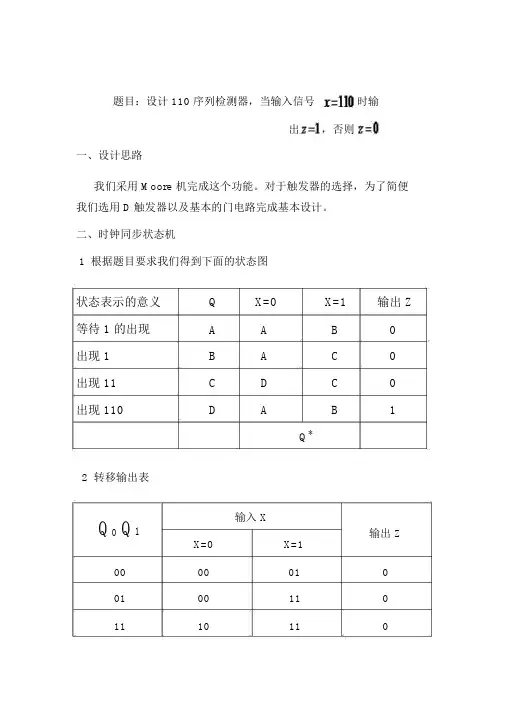

题目：设计 110 序列检测器，当输入信号时输出，否则一、设计思路我们采用 Moore 机完成这个功能。

对于触发器的选择，为了简便我们选用 D触发器以及基本的门电路完成基本设计。

二、时钟同步状态机1根据题目要求我们得到下面的状态图状态表示的意义Q X=0X=1输出 Z 等待 1 的出现A A B0出现 1B A C0出现 11C D C0出现 110D A B1Q*2转移输出表Q0 Q1输入 X输出 ZX=0X=10000010010011011101101000011Q0 Q13状态图如图：通过卡诺图化简可得转移方程：输出方程：Q0 =Q0Q1Q1 X Q1XZ Q0Q1我们选择 D 触发器作为记忆电路部分由 D 触发器的特征方程 : Q D得激励方程： D 0=Q0Q1Q1XD1X三、 Verilog 程序如下：module shiyan2 (clk,x,z);input clk,x;output z;wire[1:0] state;wire[1:0] excite;nextlogic u1(x,state,excite); statememory u2(clk,excite,state); outputlogic u3(state,z); endmodulemodule statememory (clk,d,q); input clk;input[1:0] d;output[1:0] q;reg[1:0] q;always @ (posedge clk) begin q <= d;endendmodulemodule nextlogic (x,q,d);input x; input[1:0] q;output[1:0] d;assign d[0]=(q[1]&q[0])|(q[1]&x); assign d[1]=x;endmodulemodule outputlogic (q,z); input[1:0] q;output z;assign z=(!q[1])&q[0]; Endmodule四、仿真结果及电路图得到功能仿真结果为：时序仿真结果为：利用程序生成的电路图为从电路图和仿真结果来看这次的仿真能够完全达到题目的要求。

序列检测器实验报告序列检测器是一种常见的信号处理技术，广泛应用于通信、雷达、生物医学和金融等领域。

本文将介绍序列检测器的原理、实验设计和实验结果，并对其应用进行讨论。

一、序列检测器的原理序列检测器是一种用于检测和识别输入信号序列的设备或算法。

它通过对输入信号进行观测和分析，判断信号是否符合特定的模式或规律。

常见的序列检测器包括有限状态机、卷积神经网络和隐马尔可夫模型等。

有限状态机是一种基本的序列检测器，它由一组状态和状态之间的转移规则组成。

在每个时刻，输入信号会触发状态之间的转移，最终达到一个终止状态。

通过定义状态和转移规则，可以实现对输入信号序列的检测和识别。

二、实验设计本实验旨在设计并实现一个简单的序列检测器，用于检测二进制信号序列中是否存在特定的模式。

实验使用MATLAB软件进行仿真，并基于有限状态机的原理进行设计。

1. 实验步骤（1）定义有限状态机的状态和转移规则；（2）生成一组随机的二进制信号序列作为输入；（3）根据状态和转移规则，对输入信号进行观测和分析；（4）判断输入信号是否符合特定的模式，并输出检测结果。

2. 实验参数为了简化实验设计，我们假设输入信号序列中的模式为"110"。

具体的状态和转移规则如下：（1）初始状态为S0；（2）当输入为"1"时，状态转移为S1；（3）当输入为"0"时，状态转移为S0；（4）当当前状态为S1且输入为"0"时，状态转移为S2；（5）当当前状态为S2且输入为"1"时，状态转移为S3；（6）当当前状态为S3且输入为"0"时，状态转移为S0。

三、实验结果经过实验设计和仿真，我们得到了以下实验结果：1. 输入信号序列：1011010110112. 检测结果：存在模式"110"通过对输入信号序列进行观测和分析，我们成功地检测到了模式"110"的存在。

实验三：状态机实现序列检测器设计《FPGA》课程报告设计题目：状态机实现序列检测器设计学生班级：学生学号：学生姓名：指导教师：时间：成绩：一、实验目的：1.理解有限状态机的概念；2. 掌握有限状态机的状态图的画法及其含义二、实验原理：本次实验的内容是：应用有限状态机设计思路，检测输入的串行数据是否是”11100101”，本次实验由顶层文件、串行检测、并行数据转串行、数码管显示四个模块组成。

1.并行数据转串行数据模块功能是：可以异步复位，可以在时钟控制下，将并行输入数据din[7:0]，按照din[7]，din[6]，din[5]，din[4]，din[3]，din[2]，din[1]，din[0]的顺序输出至串行检测模块的输入端口din。

2.串行检测模块：输入信号：DIN-----1bit的串行输入数据CLK-----同步输入时钟CLR ------异步清零信号，当CLR=1，系统输出置0，否则，系统正常工作输出信号： AB--------4bits数据，如果系统检测到“11100101”这8bit的输入，AB=4’b1010，否则，AB=4’b1011.三、实验过程：1.首先建立一个新的工程，添加一个新的Verilog Module文件，然后写入并行数据转串行数据模块的代码，代码如下：然后执行综合，确认无误后，新建一个Test Bench WaveForm文件，进行仿真，仿真图如下：2.再新建一个Verilog Module文件，在其中写入串行检测模块的代码，代码如下：然后执行综合，确认无误后，新建一个Test Bench WaveForm文件，进行仿真，仿真图如下：3. 再新建一个Verilog Module文件，数码管显示模块的代码，代码如下：然后执行综合，确认无误后，新建一个Test Bench WaveForm文件，进行仿真，仿真图如下：4.编写顶层文件，将上面三个模块例化在一起，代码如下：然后将新的顶层文件经行综合，确认无误后，新建一个Test Bench WaveForm文件，进行仿真，仿真图如下：5.添加消抖模块，然后编写新的顶层文件，将消抖模块与上面的模块例化在一起，代码如下：保存后生成新的顶层文件：6.完成以上操作后，执行综合确认无误，经行锁引脚操作：锁引脚完成后，编辑、修改约束文件：7. 生成下载配置文件,下载到开发板进行经行验证。

1001序列检测器的设计一、设计要求设计一个二进制序列检测器，输出为1个二进制随机序列，要求检测序列为1001。

当输入为1001时，检测器输出脉冲信号为“1”，否则输出为“0”。

要求：1.用有限状态机设计；2.画出检测器框图（输入、时钟、复位、随机序列、输出、检测信号）；3.分析过程并画出状态转移图。

二、设计过程1.有限状态机的设计有限状态机一般由四个部分组成（1）说明部分状态名定义：用type语句定义数据类型，元素为枚举型；状态变量：定义为信号，便于信息传递（2）主控时序进程：负责状态机运转，时钟驱动下负责状态转换（3）主控组合进程根据外部控制信号和(或)当前状态值，确定下一状态，确定对内、外输出控制信号的内容（4）辅助进程：配合状态机工作的组合进程或时序进程系统输入信号有三个变量，分别为复位信号Restart，时钟信号clk，输入信号din。

系统输出序列为result。

输入输出关系图如下：clkd_in2.状态转移图检测串行输入的d_in中的序列“1001”，当输入为1001时，检测器输出脉冲信号为“1”，否则输出为“0”。

因此，根据题意可以分为以下5个状态：idle:输入为0；S0：输入为1；S1：输入为10；S2：输入为100；S3：输入为1001；相关状态转移图如下：3.源程序本程序在 max+plus II软件平台编写和仿真。

源程序代码如下：Library ieee;Use ieee.std_logic_1164.ALL;ENTITY s5_machine ISPORT(clk, d_in : IN STD_LOGIC ;restart : IN BOOLEAN ;result: OUT STD_LOGIC) ;END ENTITY s5_machine;ARCHITECTURE activ OF s5_machine ISTYPE state IS (idle,s0, s1, s2, s3); -- 利用程序包定义数据类型SIGNAL present_state, next_state: state ;BEGINRestart_And_Switch: PROCESS(clk, restart) -- 第一个进程BEGINIF (restart) THEN -- 监测复位信号present_state<= idle;ELSIF (clk'EVENT AND clk ='1') THEN -- 监测时钟上沿present_state<= next_state;END IF;END processRestart_And_Switch;State_Decision: PROCESS(d_in,present_state) -- 第二个进程BEGINnext_state<= s0;IF (d_in = '0') THENCASE present_state ISWHEN idle=>next_state<=idle;WHEN s0 =>next_state<= s1;WHEN s1 =>next_state<= s2;WHEN s2 =>next_state<= idle;WHEN s3 =>next_state<=idle ;END CASE;ELSIF (d_in = '1')THENCASE present_state ISWHEN idle=>next_state<= s0;WHEN s0 =>next_state<= s0;WHEN s1 =>next_state<= s0;WHEN s2 =>next_state<= s3;WHEN s3 =>next_state<=s0;end case;END IF;END processState_Decision;Output_Decision:PROCESS(present_state)--第三个进程BEGINIF (present_state=s3) thenresult<='1';ELSEresult<='0';END IF;END processOutput_Decision;end ARCHITECTURE activ;三、仿真结果在本次仿真中，输入信号d_in为时钟信号的二分频后的信号11001100，从图示结果中可以看到，当输入序列为1001且复位信号restart为0时，输出信号result高电平，结果正确。

#### 实验目的1. 理解序列检测器的工作原理；2. 掌握时序电路的经典设计方法；3. 学习使用Verilog HDL语言进行状态机的设计；4. 验证序列检测器在实际电路中的性能。

#### 实验原理序列检测器是一种同步时序电路，用于检测特定的串行码序列。

它能够识别并响应特定长度的二进制序列，一旦检测到匹配序列，就会产生一个输出信号。

序列检测器在数字通信、数据存储和信号处理等领域有着广泛的应用。

#### 实验器材1. PC机一台；2. FPGA开发板；3. 下载电缆一根；4. 信号发生器；5. 示波器；6. 连接线若干。

#### 实验步骤1. 设计序列检测器：使用Verilog HDL语言设计一个序列检测器，该检测器能够检测到特定的序列，如“101”。

2. 实现状态机：将序列检测器设计为一个状态机，通过定义状态和状态转移图来实现序列检测功能。

3. 代码编写与仿真：在FPGA开发板上编写Verilog代码，并使用仿真软件进行功能验证。

4. 硬件实现：将Verilog代码下载到FPGA开发板上，通过信号发生器生成测试序列，并使用示波器观察输出信号。

5. 性能测试：测试序列检测器在实际电路中的性能，包括检测速度、误检率等。

#### 实验内容1. 状态机设计：根据序列检测器的要求，设计状态转移图，并定义状态编码。

2. Verilog代码编写：使用Verilog HDL语言编写序列检测器的代码，包括模块定义、信号定义、状态定义、状态转移和输出逻辑等。

3. 仿真验证：使用仿真软件对Verilog代码进行功能验证，确保序列检测器能够正确地检测到指定序列。

4. 硬件下载与测试：将Verilog代码下载到FPGA开发板上，生成测试序列，并使用示波器观察输出信号，验证序列检测器的实际性能。

#### 实验结果与分析1. 仿真结果：在仿真软件中，序列检测器能够正确地检测到指定序列“101”，输出信号符合预期。

2. 硬件测试结果：在FPGA开发板上，序列检测器能够正确地检测到指定序列“101”，输出信号与仿真结果一致。

实验八用状态机实现序列检测器的设计
1、实验目的
本实验旨在通过状态机的设计实现一个序列检测器，该序列检测器可
以检测01序列中可编程的模式，并实现相应的响应动作。

2、实验原理
序列检测器是一种有限状态机，由一系列状态和一系列触发器组成，
可以检测特定的序列，并拥有一定的驱动和响应动作。

根据所检测的序列，检测器通过触发器设置能够自动的转换到特定的状态，触发器的设置可以
根据需要进行调整，从而实现不同的序列和不同的响应动作。

3、实验内容
（1）状态机的设计
状态机的设计分为状态图设计和状态表设计两部分，在状态图设计中，绘制出起始状态、可能的转移状态以及相应的触发器， shown by figure 1 below . 再根据实验的要求，结合状态图和状态表，确定每一个触发器
的对应的转移状态以及响应动作， shown by table 1 below .
（2）用VHDL编程实现状态机
在VHDL中，可以实现上面的状态机，用自定义的类型定义状态、触
发器、响应动作以及转移条件，将状态图转换成可执行的VHDL代码，shown by listing 1 below .
（3）VHDL代码的仿真
在仿真中，可以根据状态图测试序列检测器的功能，确保能够检测出正确的模式，并实现预期的响应动作， shown by figure 2 below.
4、实验结果。

实验五用状态机实现序列检测器的设计
一、背景简介
序列检测器是用来检测输入字符串中是否存在特定序列的字符串检测器。

在现代的工业控制中，序列检测器的应用十分广泛，例如机器操作指令的检测，机器人的动作序列检测，机械手的加工步骤检测等等，它们可以用在几乎所有的自动控制系统中，既提高了系统的可靠性，又提高了系统的运行效率。

二、状态机实现序列检测器
1）概念介绍
状态机是一种形式语言，它用于模拟系统的状态和行为，并用来表示系统的变化，可以用于描述和分析控制系统的性能。

根据状态机的不同表示形式，可以分为状态转换表，状态转移图，状态转移矩阵，状态表和状态图。

采用状态机实现序列检测器，首先需要建立一个状态机图，状态机图需要有起点和终点，以及从一个状态到另一个状态的转移规则。

根据输入的字符串，每次转移到下一个状态，直到终止状态，如果在该过程中没有终止状态，或终止状态不是指定的终止状态，则检测字符串不包含特定的序列字符。

2）具体实现。

序列检测器的设计实验报告一、实验目的本次实验的目的是设计一个能够检测特定序列的数字逻辑电路，即序列检测器。

通过设计和实现这个电路，深入理解数字电路的基本原理和设计方法，掌握状态机的概念和应用，提高逻辑分析和电路设计的能力。

二、实验原理序列检测器是一种能够在输入数据流中检测特定序列的电路。

它通常由状态机实现，状态机根据输入的变化在不同的状态之间转移，并在特定的状态下输出检测结果。

以检测序列“1011”为例，我们可以定义以下几个状态：状态 S0：初始状态，等待输入。

状态 S1：接收到“1”，等待下一个输入。

状态 S2：接收到“10”，等待下一个输入。

状态 S3：接收到“101”，等待下一个输入。

状态 S4：接收到“1011”，输出检测成功信号。

根据状态转移和输出的规则，可以画出状态转移图，并根据状态转移图设计相应的逻辑电路。

三、实验设备与器材1、数字电路实验箱2、逻辑门芯片（如与门、或门、非门等）3、示波器4、电源四、实验步骤1、分析设计要求，确定状态转移和输出规则，画出状态转移图。

2、根据状态转移图，列出状态转换表，确定每个状态下的输入和输出。

3、使用卡诺图或其他逻辑化简方法，对状态转换表进行化简，得到最简的逻辑表达式。

4、根据逻辑表达式，选择合适的逻辑门芯片，在实验箱上搭建电路。

5、连接电源和示波器，对电路进行测试。

输入不同的序列，观察输出是否符合预期。

五、实验电路设计以下是检测序列“1011”的逻辑电路设计：状态变量定义：设当前状态为 Q1Q0，其中 Q1 为高位，Q0 为低位。

状态转移方程：Q1(n+1) ＝ Q1Q0 ＋ XQ1' （其中 X 为输入）Q0(n+1) ＝ XQ0' ＋ Q1Q0输出方程：Y ＝ Q1Q0X根据上述方程，使用与门、或门和非门搭建电路。

六、实验结果与分析在实验中，输入了不同的序列，包括“1011”以及其他随机序列。

通过示波器观察输出，当输入序列为“1011”时，输出为高电平，表示检测成功；当输入其他序列时，输出为低电平，表示未检测到目标序列。

绪论随着世界经济的不断发展，电子技术日新月异，一日千里。

随着第一支晶体三极管于1947年问世，开创了电子技术的新领域，随后60年代初，模拟和数字集成电路相继上市，到七十年代末，微处理器的问世，电子器件的应用出现了新的局面。

随着微电子技术的发展，将会有更多的的电子产品陆续问世。

微电子技术的进步主要表现在大规模集成电路加工技术即半导体工艺技术的发展上，现代电子设计技术的核心日趋转向基于计算机的电子设计自动化技术，即EDA技术。

电子设计自动化即EDA技术是指包括电路设计、系统仿真、设计综合、PCB版图设计和制版的一套自动化流程。

依赖功能强大的计算机，在EDA工具软件平台上，对以硬件描述语言HDL为系统逻辑描述手段完成的设计文件，自动完成逻辑编译、化简、分割、综合、布局布线以及逻辑优化和仿真调试，直至实现既定的电子线路系统功能。

EDA代表了当今电子设计技术的最新发展方向，系统的关键电路用一片或几片专用集成电路（ASIC）实现，然后采用硬件描述语言（VHDL）完成系统行为级设计，最后通过综合器和适配器生成最终的目标器件。

EDA技术主要包括大规模可编程逻辑、硬件描述语言、软件开发工具等内容。

目前，使用最为广泛的大规模可编程逻辑CPLD、FPGA属高密度可编程逻辑器件，已成为现代高层次电子设计方法的实现载体。

硬件描述语言HDL是EDA技术的重要组成部分，而VHDL在现在EDA设计中使用最多，是一种全方位的硬件描述语言，包括系统行为级、寄存器传输级和逻辑门级多个设计层次，VHDL几乎覆盖了以往各种硬件描述语言的功能，VHDL的设计不依赖于特定的器件，方便了工艺的转换，具有良好的适应性，是设计者可以专心于其功能的实现，不需要对不影响功能的与工艺有关的因素花费过多的时间与精力。

1 QuartusII简介Quartus II 是Altera公司的综合性PLD开发软件，支持原理图、VHDL、VerilogHDL以及AHDL（Altera Hardware Description Language）等多种设计输入形式，内嵌自有的综合器以及仿真器，可以完成从设计输入到硬件配置的完整PLD设计流程。
