----TK116使用手册v1.6<GPS+GSM+SMS/GPRS>-车辆定位系统--目录一、产品功能、规格 (5)1.1产品功能 (5)1.2产品规格 (6)二、产品结构、配件 (7)2.1产品结构 (7)2.2产品配件 (8)三、安装SIM卡 (9)3.1安装前的准备 (9)3.2SIM卡的安装 (9)3.3取出SIM卡 (10)四、终端安装 (11)4.1安装设备到车辆 (11)4.2终端如何接线 (12)4.3继电器接线 (16)4.4安装麦克风 (16)4.5安装SOS求救按钮 (17)五、开启/关闭终端 (17)5.1开机 (17)5.2状态指示灯 (17)5.3关机 (18)六、查询、监听、切断/恢复油路..186.1短信查询 (18)6.2终端服务平台查询 (18)6.3终端监听 (19)6.4切断/恢复油路 (19)七、终端配置 (20)八、终端报警 (20)8.1振动报警 (20)8.2碰撞/跌落报警 (20)8.3速度报警 (20)8.4位移报警 (20)8.5电子围栏报警 (21)8.6剪线报警 (21)8.7低电报警 (21)8.8SOS报警 (21)九、故障排除 (22)9.1无法连接服务平台 (22)9.2后台显示离线状态 (22)9.3长时间不定位 (23)9.4定位漂移严重 (23)9.5指令接收异常 (23)十、保修细则 (24)10.1特别声明 (24)10.2保修期 (24)10.3售后服务 (24)Warranty Card/保修卡 (25)感谢您选用购买本机器，请您在使用之前认真阅读本说明书，以便得到正确的安装方法及操作指南，以下描述中终端等同于本机器。
产品外观及配色如有改动，请以实物为准，恕不另行通知。
TK116车用定位跟踪产品借助GPS卫星定位系统、GPRS通信和互联网，通过强大的服务平台可以实现对车辆进行实时远程监测和控制作用。
帮助客户实现透明管理、降低成本、保障安全、提高效率的目标。

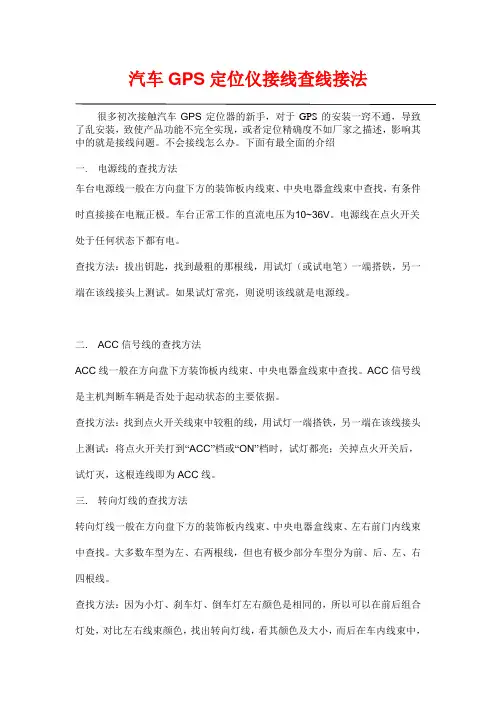

汽车GPS定位仪接线查线接法很多初次接触汽车GPS定位器的新手，对于GPS的安装一窍不通，导致了乱安装，致使产品功能不完全实现，或者定位精确度不如厂家之描述，影响其中的就是接线问题。
不会接线怎么办。
下面有最全面的介绍一. 电源线的查找方法车台电源线一般在方向盘下方的装饰板内线束、中央电器盒线束中查找，有条件时直接接在电瓶正极。
车台正常工作的直流电压为10~36V。
电源线在点火开关处于任何状态下都有电。
查找方法：拔出钥匙，找到最粗的那根线，用试灯（或试电笔）一端搭铁，另一端在该线接头上测试。
如果试灯常亮，则说明该线就是电源线。
二. ACC信号线的查找方法ACC线一般在方向盘下方装饰板内线束、中央电器盒线束中查找。
ACC信号线是主机判断车辆是否处于起动状态的主要依据。
查找方法：找到点火开关线束中较粗的线，用试灯一端搭铁，另一端在该线接头上测试：将点火开关打到“ACC”档或“ON”档时，试灯都亮；关掉点火开关后，试灯灭，这根连线即为ACC线。
三. 转向灯线的查找方法转向灯线一般在方向盘下方的装饰板内线束、中央电器盒线束、左右前门内线束中查找。
大多数车型为左、右两根线，但也有极少部分车型分为前、后、左、右四根线。
查找方法：因为小灯、刹车灯、倒车灯左右颜色是相同的，所以可以在前后组合灯处，对比左右线束颜色，找出转向灯线，看其颜色及大小，而后在车内线束中，找到同样颜色大小的线。
用试灯一端搭铁，另一端在该线上测试，在打开左或右转向灯开关时，用试灯试这根线，如果试灯随着转向灯同亮同灭，此线即为转向灯线。
另一根转向灯线的查找方法同理。
注意：有些车型的转向灯线（转向灯由模块控制的车型）无法在转向灯开关下的线束上确认，那就只能在中央电器盒线束、左右前门内线束中按照同样的方法查找。
对于前，后转向灯由模块分开控制的车型，建议只连接后转向灯的线，才不会影响原车的线路。
该接线方法在设防，撤防时只可使后转向灯亮。
四. 刹车线的查找方法刹车线在脚刹上方的刹车灯开关处可以查到。
CC-318带反控GPS定位器使用安装说明-共享汽车控制版-201904欢迎使用CC-318防盗反控GPS定位器，本产品适合车辆共享汽车GPS定位防盗及简单反控（线控），可使用网络及短信控制车辆开关锁、鸣笛寻车、闪灯寻车，内置G加速度传感器可做振动报警使用，内置备用充电电池（800mAH），断电拆除可报警，安装简单，接上电源即可工作。
本产品包含了2G通讯及远程控制、GPS定位、蓝牙通讯控制模块、G Sensor及驾驶行为分析记录等，可配合本公司控制平台或者客户的第三方控制平台，用于共享汽车分时租赁的简单控制、传统租车的自助服务无人值守、个人车辆的手机智能掌控。
产品特点：●四频2G GSM系统，全球通用；●GPRS/SMS远程授权及寻车开关门及启动控制；●可远程控制断油断电遥控熄火；●ON线和振动智能检测双控制上传轨迹，避免耗尽汽车电瓶无法启动；●带A-GPS快速定位的GPS定位防盗追踪；●开放TCP/IP协议并可定制私有协议，并可直接对接到客户第三方平台；●开放API数据接口，可转发数据及接受第三方平台控制指令；●远程内核控制软件空中网络升级控制；●内置蓝牙通讯模块可用于无手机网络时的紧急通讯；●内置三轴G加速度传感器可记录分析驾驶行为；●简单线控输出控制适合所有车型；●GPS/北斗双模卫星定位；●兼容控制原车RFID电子钥匙遥控系统；●GPS、GPRS智能省电控制；●原车电瓶低压检测报警；●燃油车、电动车、混动车均可适配；●轿车、货车、客货车、房车均可控制；●个人使用智能控制和共享汽车运营控制均可；●内置备用电池断电拆卸可报警；●超宽工作电压（7-36V），12-24V车辆通用；产品图：CC-318系统状态指示灯闪烁指示：绿色LED 灯闪一下：GSM 信号，GPS 信号正常绿色LED 灯闪两下：GSM 信号正常，GPS 无信号绿色LED 灯闪三下：GSM 信号正常，GPS 信号正常，电池电压低绿色LED 灯闪四下：GSM 信号正常，GPS 无信号，电池电压低绿色LED 灯常灭：系统未开机或系统故障绿色LED 灯常亮：系统正搜索GSM 网络红色LED 灯闪一下：正在上传GPS 轨迹红色LED 灯闪两下：无法上传服务器（SIM 无法上网或上网设置不正常或服务器连接异常）注意：以下说明中的双引号“”仅仅是为了标出短信或命令的内容，短信命令或内容中并不包含“”，设置指令格式中的字母大小写均可，数字和符号均为英文状态标点符号（不接受全角的中文标点符号，即不接受中文输入状态输入的字母和符号），所有操作必须带有定位器密码（为了保护个人隐私请更改默认密码），所有发送正确的指令均有回复，密码错误时回复“Wrong Password”，如无回复说明命令格式错误，指令操作正确时会回复相应的命令成功或失败。
