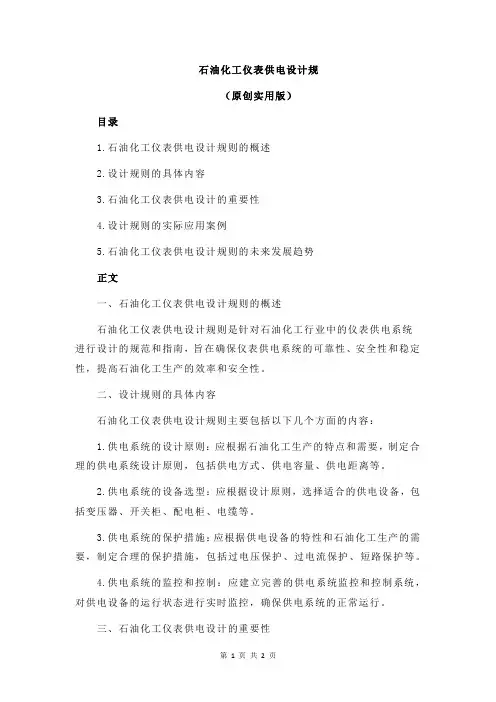

石油化工仪表供电设计规（原创实用版）目录1.石油化工仪表供电设计规则的概述2.设计规则的具体内容3.石油化工仪表供电设计的重要性4.设计规则的实际应用案例5.石油化工仪表供电设计规则的未来发展趋势正文一、石油化工仪表供电设计规则的概述石油化工仪表供电设计规则是针对石油化工行业中的仪表供电系统进行设计的规范和指南，旨在确保仪表供电系统的可靠性、安全性和稳定性，提高石油化工生产的效率和安全性。
二、设计规则的具体内容石油化工仪表供电设计规则主要包括以下几个方面的内容：1.供电系统的设计原则：应根据石油化工生产的特点和需要，制定合理的供电系统设计原则，包括供电方式、供电容量、供电距离等。
2.供电系统的设备选型：应根据设计原则，选择适合的供电设备，包括变压器、开关柜、配电柜、电缆等。
3.供电系统的保护措施：应根据供电设备的特性和石油化工生产的需要，制定合理的保护措施，包括过电压保护、过电流保护、短路保护等。
4.供电系统的监控和控制：应建立完善的供电系统监控和控制系统，对供电设备的运行状态进行实时监控，确保供电系统的正常运行。
三、石油化工仪表供电设计的重要性石油化工仪表供电设计对于石油化工生产具有重要的意义，主要体现在以下几个方面：1.确保石油化工生产的安全：合理的供电设计可以有效防止电气事故的发生，提高石油化工生产的安全性。
2.提高石油化工生产的效率：合理的供电设计可以保证仪表供电系统的稳定性和可靠性，避免因供电故障导致的生产停滞，提高生产效率。
3.节约能源和降低成本：合理的供电设计可以优化能源的使用，降低能源消耗，从而降低生产成本。
四、设计规则的实际应用案例在我国某大型石油化工企业的供电系统设计中，采用了石油化工仪表供电设计规则，取得了良好的效果。
通过合理的供电系统设计，不仅提高了生产的安全性和效率，还降低了能源消耗和生产成本。
五、石油化工仪表供电设计规则的未来发展趋势随着石油化工行业的发展和技术进步，石油化工仪表供电设计规则将不断完善和更新，主要体现在以下几个方面：1.绿色环保：未来的供电设计将更加注重环保，采用节能技术和绿色能源，降低对环境的影响。

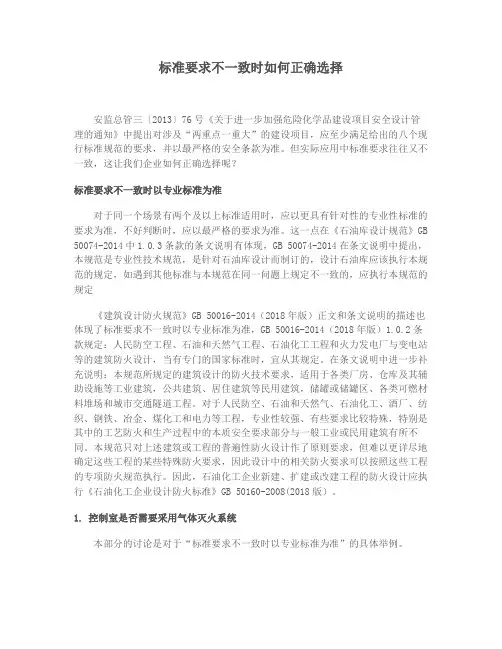

标准要求不一致时如何正确选择安监总管三〔2013〕76号《关于进一步加强危险化学品建设项目安全设计管理的通知》中提出对涉及“两重点一重大”的建设项目，应至少满足给出的八个现行标准规范的要求，并以最严格的安全条款为准。
但实际应用中标准要求往往又不一致，这让我们企业如何正确选择呢？标准要求不一致时以专业标准为准对于同一个场景有两个及以上标准适用时，应以更具有针对性的专业性标准的要求为准，不好判断时，应以最严格的要求为准。
这一点在《石油库设计规范》GB 50074-2014中1.0.3条款的条文说明有体现，GB 50074-2014在条文说明中提出，本规范是专业性技术规范，是针对石油库设计而制订的，设计石油库应该执行本规范的规定，如遇到其他标准与本规范在同一问题上规定不一致的，应执行本规范的规定《建筑设计防火规范》GB 50016-2014（2018年版）正文和条文说明的描述也体现了标准要求不一致时以专业标准为准，GB 50016-2014（2018年版）1.0.2条款规定：人民防空工程、石油和天然气工程、石油化工工程和火力发电厂与变电站等的建筑防火设计，当有专门的国家标准时，宜从其规定。
在条文说明中进一步补充说明：本规范所规定的建筑设计的防火技术要求，适用于各类厂房、仓库及其辅助设施等工业建筑，公共建筑、居住建筑等民用建筑，储罐或储罐区、各类可燃材料堆场和城市交通隧道工程。
对于人民防空、石油和天然气、石油化工、酒厂、纺织、钢铁、冶金、煤化工和电力等工程，专业性较强、有些要求比较特殊，特别是其中的工艺防火和生产过程中的本质安全要求部分与一般工业或民用建筑有所不同。
本规范只对上述建筑或工程的普遍性防火设计作了原则要求，但难以更详尽地确定这些工程的某些特殊防火要求，因此设计中的相关防火要求可以按照这些工程的专项防火规范执行。
因此，石油化工企业新建、扩建或改建工程的防火设计应执行《石油化工企业设计防火标准》GB 50160-2008(2018版）。
中国石化仪表设备管理规定中国石油化工集团公司文件中国石化生〔2011〕62号关于印发《中国石化仪表设备管理规定》的通知各企事业单位、股份公司各分（子）公司：现将《中国石化仪表设备管理规定》印发给你们，请认真遵照执行。
二Ｏ一一年一月三十日—1——2—1仪表设备管理基本要求1.1本规定所称仪表设备是指中国石油化工集团公司、中国石油化工股份有限公司（以下统称中国石化）所属各企业（以下简称企业）在生产运营过程中所使用的各类检测仪表、控制监视仪表、执行器、过程控制计算机系统、报警仪表、联锁保护系统、在线分析仪表、化验室分析仪器、可燃（有毒）气体检测报警仪及辅助单元等。
1.2仪表设备管理是对仪表设备从规划、设计、选型、购置、安装、投运、使用、维护、修理、改造、更新直至报废的全过程管理，保障仪表设备处于良好状态。
1.3各企业应制定各类仪表设备的管理细则。
1.4仪表设备管理实行总部与企业分级管理，坚持规划、设计与选型相结合，运行、维护与检修相结合，改造、更新与科研相结合，专业管理与全厂管理相结合的原则。
2职责分工2.1总部有关部门按照《中国石油化工集团公司设备管理办法》（以下简称《设备管理办法》）的规定，依据其职责，负责企涉及的相关制度 《石油化工设备维护检修规程》 业务类别 炼油业务/生产运行/设备运维 所属层级 通用业务制度-执行类业仪表设备管理，指导企业不断改进和加强仪表设备管理工作，全面提高全系统仪表设备管理水平；负责仪表培训工作。
2.2企业应建立健全仪表的管理体系，明确相关部门与单位的职责。
依据《设备管理办法》的管理要求和职责，制定本企业各类仪表设备的管理细则。
全面负责企业仪表管理工作。
2.2.1设备管理部门是仪表设备的主管部门，应设相应仪表—3—管理岗位和仪表专职技术管理人员。
2.2.2设备管理部门在分管设备领导的领导下，负责本企业仪表设备的管理。
2.2.3大型炼油化工企业可根据需要设置专管仪表管理工作的副总工程师。
《石油化工项目可行性研究报告编制规定》可研的主要要求：（着重说明）1、说明装置的自动化水平、控制规模和主要的控制方案。
2、按照先进、适用的原则，提出项目拟采用的先进控制系统和选用的主要仪表，提出配套增加的信息基础设施，信息控制和管理系统，并列出推荐方案的仪表一览表。
3、说明控制室、仪表供电、仪表用气方案。
4、对于新建厂和全厂性技术改造项目，说明如果用信息技术提升企业管理和运营水平。
《石油化工装置基础工程设计内容规定》SHSG-033-20087 仪表7.1 仪表的基础工程设计文件应有：仪表设计说明，仪表设计规定，仪表索引表，仪表规格书，仪表盘（柜）规格书，在线分析器室规格书，仪表及主要材料汇总表，控制室平面布置图，气体检测器平面布置图，仪表电缆主槽板敷设图或走向图，安全仪表系统逻辑框图、顺序控制系统逻辑框图或顺序控制系统时序框图、复杂控制回路图或其说明。
当采用分散控制系统(DCS)、安全仪表系统(SIS)、可编程序控制系统（PLC）、过程数据采集系统（SCADA）、过程计算机系统（PCS）时，应有相应的系统规格书。
7.2 仪表设计说明应包括下列内容：a) 生产装置对仪表和控制系统的要求，生产过程自动化水平，原料、中间产品、最终产品计量仪表的设置和精度要求；b) 检测和控制方案，包括特殊测量仪表、复杂控制、顺序控制、先进过程控制、安全仪表系统等的简要说明；c) 操作站、打印机、辅助操作台、仪表盘、各种机柜的规格、数量等；d) 为保证操作人员和生产装置的安全，根据装置情况设置安全仪表系统；在爆炸危险区内安装的电气仪表应符合的防爆要求；在可燃或有毒气体泄漏的地方设置可燃气体或有毒气体检测报警器；e) 仪表的防护、保温、保冷、隔热、防堵、防腐蚀、接地、防电磁干扰、防雷、防辐射等的措施；f) 仪表电源、气源和仪表伴热介质的来源和数量；g) 随设备成套供应的仪表及控制系统范围。
7.3 仪表设计规定应对规定的适用范围，仪表和控制系统的选用原则，环境和动力要求，选用的标准规范和控制室、现场仪表的安装及安装材料等设计原则作出规定，应包括如下内容：a) 设计选用的标准规范，信号传输标准，测量单位。
关于石油化工自动化仪表的选型和施工技术探讨邱道先发布时间：2023-07-20T04:02:11.475Z 来源：《小城镇建设》2023年6期作者：邱道先[导读] 在石油化工开采环节需要涉及数量较多的仪表设备，在仪表设备基础上使用自动化控制技术，能够切实提升石油开采全过程管控力度，增强实际开采环节的质量与效率。
由于应用在石油化工仪表数量不断增多，在设备后续管理及维护过程中，也需要注重使用自动化控制手段。
通过分析石油化工仪表实际运行特征以及运行要求，对仪表运行全过程进行自动化控制，确保石油化工仪表处于安全可靠的运行状态。
基于此，本篇文章对石油化工自动化仪表的选型和施工技术进行研究，以供参考。
翱华工程技术股份有限公司西南分公司四川成都 621000摘要：在石油化工开采环节需要涉及数量较多的仪表设备，在仪表设备基础上使用自动化控制技术，能够切实提升石油开采全过程管控力度，增强实际开采环节的质量与效率。
由于应用在石油化工仪表数量不断增多，在设备后续管理及维护过程中，也需要注重使用自动化控制手段。
通过分析石油化工仪表实际运行特征以及运行要求，对仪表运行全过程进行自动化控制，确保石油化工仪表处于安全可靠的运行状态。
基于此，本篇文章对石油化工自动化仪表的选型和施工技术进行研究，以供参考。
关键词：石油化工；自动化仪表；选型分析；施工技术引言石油化工行业仪表是石油化工行业生产过程中的重要基础设备，在确保设备安全稳定运行、保障生产产品质量等方面发挥重要作用。
特别是随着工业自动化的快速发展，自动化、智能化仪表在石油化工行业广泛应用，在安全生产、自动计量统计等方面，发挥了重要作用。
随着形势的发展，石油化工行业自动化仪表国产化被提上了重要议事日程，不仅有利于节约成本，更有利于确保国家能源安全。
本文综述了当前石油化工行业应用的主要仪表及形式，对相关性能进行了分析，对石油化工行业自动化仪表国产化进行了一些有益探索。
1石化仪表的功能与类型1.1石化仪表的功能（1）可编程功能。
《石油化工项目可行性研究报告编制规定》可研的主要要求：（着重说明）1、说明装置的自动化水平、控制规模和主要的控制方案。
2、按照先进、适用的原则，提出项目拟采用的先进控制系统和选用的主要仪表，提出配套增加的信息基础设施，信息控制和管理系统，并列出推荐方案的仪表一览表。
3、说明控制室、仪表供电、仪表用气方案。
4、对于新建厂和全厂性技术改造项目，说明如果用信息技术提升企业管理和运营水平。
《石油化工装置基础工程设计内容规定》SHSG-033-20087 仪表7.1 仪表的基础工程设计文件应有：仪表设计说明，仪表设计规定，仪表索引表，仪表规格书，仪表盘（柜）规格书，在线分析器室规格书，仪表及主要材料汇总表，控制室平面布置图，气体检测器平面布置图，仪表电缆主槽板敷设图或走向图，安全仪表系统逻辑框图、顺序控制系统逻辑框图或顺序控制系统时序框图、复杂控制回路图或其说明。
当采用分散控制系统(DCS)、安全仪表系统(SIS)、可编程序控制系统（PLC）、过程数据采集系统（SCADA）、过程计算机系统（PCS）时，应有相应的系统规格书。
7.2 仪表设计说明应包括下列内容：a) 生产装置对仪表和控制系统的要求，生产过程自动化水平，原料、中间产品、最终产品计量仪表的设置和精度要求；b) 检测和控制方案，包括特殊测量仪表、复杂控制、顺序控制、先进过程控制、安全仪表系统等的简要说明；c) 操作站、打印机、辅助操作台、仪表盘、各种机柜的规格、数量等；d) 为保证操作人员和生产装置的安全，根据装置情况设置安全仪表系统；在爆炸危险区内安装的电气仪表应符合的防爆要求；在可燃或有毒气体泄漏的地方设置可燃气体或有毒气体检测报警器；e) 仪表的防护、保温、保冷、隔热、防堵、防腐蚀、接地、防电磁干扰、防雷、防辐射等的措施；f) 仪表电源、气源和仪表伴热介质的来源和数量；g) 随设备成套供应的仪表及控制系统范围。
7.3 仪表设计规定应对规定的适用范围，仪表和控制系统的选用原则，环境和动力要求，选用的标准规范和控制室、现场仪表的安装及安装材料等设计原则作出规定，应包括如下内容：a) 设计选用的标准规范，信号传输标准，测量单位。
石油化工罐区自动化系统设计规范Design specification for automation system in petrochemical tank farmSH/T 3184-2017张华莎中国石化工程建设有限公司仪表自控室9 液化烃装车发运系统9.1 火车装车设施◆9.1.1 火车装车站设施●9.1.1.1 根据液化烃种类不同可采用顶部装车或顶部密闭装车方式。
●9.1.1.2 火车装车站应设置操作室，室内应设装车操作站、装车业务管理站，应按照规定的流程对装车作业全过程进行监控管理。
●9.1.1.3 装车操作站应实现装车作业的自动控制、报警、计量、记录，作业记录不能修改。
●9.1.1.4 装车业务管理站应设置与客户的销售接口，所有装车内容、收发数据、销售信息均应在业务管理站自动记录，作业记录不能修改。
●9.1.1.5 火车装车可采用批量控制器，也可采用自动控制系统直接控制。
●9.1.1.6 火车装车应设有防溢液位开关、静电接地等安全作业检测功能，并应在控制设备中设置允许操作及联锁停止的功能。
●9.1.1.7 火车装车计量可采用高精度电子动态轨道衡，也可采用流量计累积计量。
◆9.1.2 火车装车控制管理系统●9.1.2.1 火车装车控制管理系统应由现场自动化仪表、批量控制器、轨道衡和操作室内的自动控制系统和装车管理站等组成，典型的火车装车控制管理系统基本结构见图9.1.2。
●9.1.2.2 火车装车过程应通过自动控制系统操作站监控并记录，记录数据应存入历史数据库，并不得修改。
通信接口DCS/PLC 机柜……轨道衡计算机中心控制室………轨道衡………批量控制器批量控制器装车鹤位1现场装车鹤位N装车操作室装车操作站OPC 服务器DCS/PLC 操作站装车业务管理站罐区生产管理系统（TMES ）和企业资源计划系统（ERP ）数据服务器数据转换MODBUS RS485MODBUS RS485TCP/IP◆9.1.3 带油气回收的火车密闭装车方案●9.1.3.1 常压下易挥发的液化烃，火车密闭装车应设置油气回收装置。

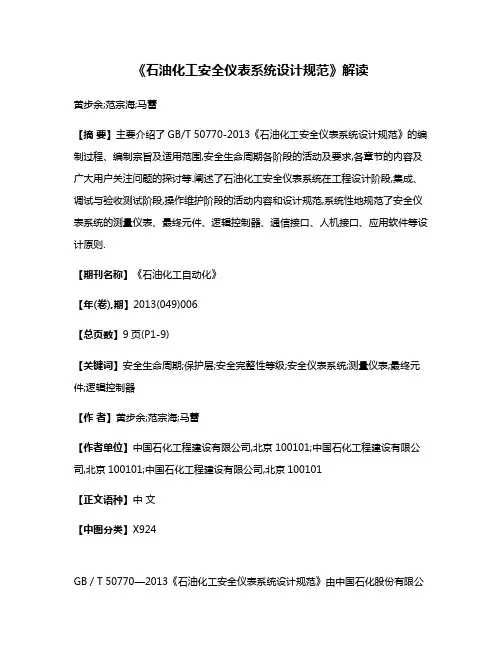

《石油化工安全仪表系统设计规范》解读黄步余;范宗海;马蕾【摘要】主要介绍了GB/T 50770-2013《石油化工安全仪表系统设计规范》的编制过程、编制宗旨及适用范围,安全生命周期各阶段的活动及要求,各章节的内容及广大用户关注问题的探讨等.阐述了石油化工安全仪表系统在工程设计阶段,集成、调试与验收测试阶段,操作维护阶段的活动内容和设计规范,系统性地规范了安全仪表系统的测量仪表、最终元件、逻辑控制器、通信接口、人机接口、应用软件等设计原则.【期刊名称】《石油化工自动化》【年(卷),期】2013(049)006【总页数】9页(P1-9)【关键词】安全生命周期;保护层;安全完整性等级;安全仪表系统;测量仪表;最终元件;逻辑控制器【作者】黄步余;范宗海;马蕾【作者单位】中国石化工程建设有限公司,北京100101;中国石化工程建设有限公司,北京100101;中国石化工程建设有限公司,北京100101【正文语种】中文【中图分类】X924GB／T 50770—2013《石油化工安全仪表系统设计规范》由中国石化股份有限公司工程建设部组织编写，中国石化工程建设有限公司主编，中国寰球工程公司、中石化宁波工程有限公司、北京康吉森自动化设备技术有限责任公司、中石化－霍尼韦尔（天津）有限公司等参编单位共同编制完成。
该规范共分15章。
主要内容包括总则、术语和缩略语、安全生命周期、安全完整性等级、设计基本原则、测量仪表、最终元件、逻辑控制器、通信接口、人机接口、应用软件、工程设计、组态、集成与调试、验收测试、操作维护、变更管理、文档管理等。
1 编制宗旨及适用范围1）编制宗旨。
安全生命周期原则，安全性、可靠性，实用性、可操作性，前瞻性、先进性。
2）编制目的。
为了防止和降低石油化工工厂或装置过程风险，保证人身和财产安全，保护环境。
3）适用范围。
该规范适用于石油化工工厂或装置新建、扩建及改建项目的安全仪表系统的工程设计，不适用于石油化工工厂或装置的火灾气体报警系统、压缩机控制系统、锅炉控制保护系统。
石油化工安全仪表系统设计Code for design of safety instrumented system C d f d i f f t i t t d tin petrochemical engineering中华人民共和国国家标准中华人共和家标准中华人民共和国国家标准GB/T 50770 -2013《石油化工安全仪表系统设计规范》Code for design of safety instrumented systemin petrochemical engineeringin petrochemical engineering2013-02-07发布2013-09-01 实施中华人民共和国住房和城乡建设部联合发布中华人民共和国国家质量监督检验检疫总局编制依据建标[2008] 105号文2008年工程建设标准制订、修订计划（第二批）中华人民共和国住房和城乡建设部2008年国标编制及参加单位主管部门：中华人民共和国住房和城乡建设部主管部门主编部门：中国石油化工集团公司主编单位：中国石化工程建设公司主编单位中化程建设公参编单位：中国石油寰球工程公司中国石化集团宁波工程有限公司北京康吉森自动化设备技术有限责任公司中石化-霍尼韦尔（天津）有限公司参加单位：中国石化集团洛阳石油化工工程公司中国石化集团上海工程有限公司中国石油天然气华东勘察设计研究院中国石油集团大庆石化工程公司中国石化扬子石化分公司上海黑马安全自动化系统有限公司北京天时盈达自动化设备有限公司编制工作进程2008年1月中国石化工程建设公司向中国石化集团公司工程部申请立项《石油化工安全仪表系统设计规范》国家标准编制项目，由中国石化集团公司上报住房和城乡建设部2008年6月住房和城乡建设部[2008]105号文《2008年工程建设标准制订、住房和城乡建设部[2008]105号文《2008年工程建设标准制订修订计划（第二批）》批准了《石油化工安全仪表系统设计规范》制定项目申请2008年12月在中国石化集团公司工程部组织领导下，成立由中国石化工程建设公司为主编单位，中国寰球工程公司、中国石化宁波工程建设为主编单位中寰球程中化宁波程公司、北京康吉森自动化设备技术有限责任公司、中石化-霍尼韦尔（天津）有限公司为参编单位的编制组，确定了主编及参编人员、分工及编制提纲2010年1月《石油化工安全仪表系统设计规范》征求意见稿完成，上报中国石化集团公司工程部，以函审及上网形式向全国石化行业自动化专家广泛征求意见2010年9月中石化、中石油、中海油、中化等设计、制造、应用方面36位年月中石化中石油中海油中化等设计制造应用方面位石化自动化专家共提出479条意见和建议，采纳212条2010年10月《石油化工安全仪表系统设计规范》送审稿完成，上报中国石化集团公司工程部编制工作进程2010年10月住房和城乡建设部和中国石化集团公司工程部在重庆主持召开国家标准《石油化工安全仪表系统设计规范》送审稿审查会，32个单位43名石油化工自动化专家参加会议2011年1月编制组根据送审稿审查纪要进行修改和完善，《石油化工安全仪表系统设计规范》报批稿完成，上报中国石化集团公司工程部2011年4月住房和城乡建设部和中国石化集团公司工程部在上海主持召开《石油化工安全仪表系统设计规范》报批稿定稿会，24位石油化工自动化专家参加会议2011年8月编制组根据报批稿定稿会的纪要进行修改和完善，《石油化工安全仪表系统设计规范》报批稿完成，报请住房和城乡建设部予以审批2011年12月编制组根据住房和城乡建设部专家最终审查意见修改和完善，《石油化工安全仪表系统设计规范》最终报批稿完成，上报住房和城乡建设部审批发布实施编制工作进程国家标准《石油化工安全仪表系统设计规范》GB/T507702013 国家标准《石油化工安全仪表系统设计规范》GB/T50770-2013发布实施，是中国石化行业石油化工自动化专家，设计、制造、应用方面专家智慧的结晶，是各方团结协作努力的结果;规范和细化了石油化工安全仪表系统设计工作。

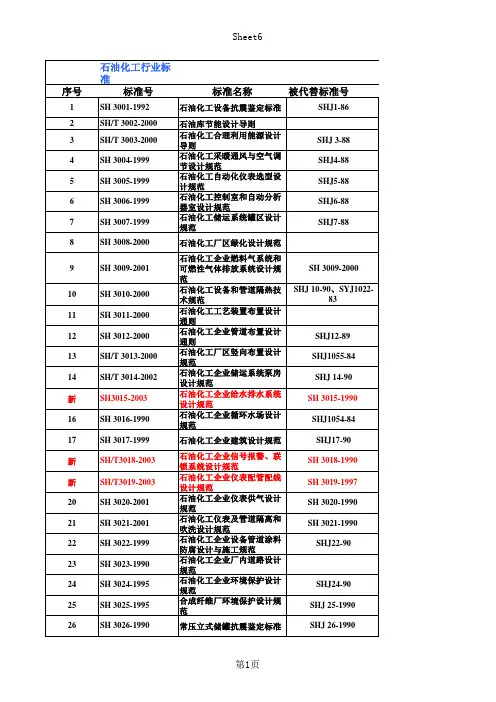

石油化工仪表规范目录自控专业工程设计用标准及规范1 行业法规及管理规定1.1 化工厂初步设计内容深度规定[(88)化基设字第251号]1.2 化工厂初步设计内容深度规定中有关内容更改的补充[(92)化基发字第695 号]1.3 自控专业施工图设计内容深度规定(HG 20506)1.4 化工装置自控工程设计规定(HG/T 20636~20639)1.4.1 自控专业设计管理规定(HG/T 20636)1 自控专业的职责范围(HG/T 20636.1)2 自控专业与工艺、系统专业的设计条件关系(HG/T 20636.2)3 自控专业与管道专业的设计分工(HG/T 20636.3)4 自控专业与电气专业的设计分工(HG/T 20636.4)5 自控专业与电信、机泵及安全（消防）专业的设计分工(HG/T 20636.5)6 自控专业工程设计的任务(HG/T 20636.6)7 自控专业工程设计的程序(HG/T 20636.7)8 自控专业工程设计质量保证程序(HG/T 20636.8)9 自控专业工程设计文件校审提要(HG/T 20636.9)10 自控专业工程设计文件的控制程序(HG/T 20636.10)1.4.2 自控专业工程设计文件的编制规定(HG/T 20637)1 自控专业工程设计文件的组成和编制(HG/T 20637.1)2 自控专业工程设计用图形符号和文字代号(HG/T 20637.2)3 仪表设计规定的编制(HG/T 20637.3)4 仪表施工安装要求的编制(HG/T 20637.4)5 仪表请购单的编制(HG/T 20637.5)6 仪表技术说明书的编制(HG/T 20637.6)7 仪表安装材料的统计(HG/T 20637.7)8 仪表辅助设备及电缆、管缆的编号(HG/T 20637.8)1.4.3 自控专业工程设计文件的深度规定(HG/T 20638)1.4.4 自控专业工程设计用典型图表及标准目录(HG/T 20639)1 自控专业工程设计用典型表格(HG/T 20639.1)2 自控专业工程设计用典型条件表(HG/T 20639.2)3 自控专业工程设计用标准目录(HG/T 20639.3)1.5 化工装置工艺系统工程设计规定(HG 20557-20559)1.5.1 工艺系统设计管理规定(HG 20557)1.5.2 工艺系统设计文件内容的规定(HG 20558)1.5.3 管道仪表流程图设计规定(HG 20559)1.6 石油化工装置基础设计（初步设计）内容规定(SHSG-033)1.7 石油化工自控专业工程设计施工图深度导则(SHB-Z01) 2 图形符号2.1 过程检测和控制流程图用图形符号和文字代号(GB 2625)2.2 过程检测和控制系统用文字代号和图形符号(HG 20505)2.3 Instrumentation Symbols and Identification 仪表符号和标志[SHB-Z02 (等同于ISA S5.1)]2.4 Binary Logic Diagrams for Process Operations用于过程操作的二进制逻辑图[SHB-Z03 (等同于ISA S5.2)]2.5 Graphic Symbols for Distributed Control/Shared Display Instrumentation, Logicand Computer Systems 分散控制/共用显示仪表、逻辑和计算机系统用图形符号[SHB-Z04 (等同于ISA S5.3)]2.6 Instrument Loop Diagrams仪表回路图图形[SHB-Z05 (等同于ISA S5.4)]2.7 Graphic Symbols for Process Displays (ISA S5.5) 过程显示图形符号2.8 分散型控制系统硬件设备的图形符号(JB/T5539)2.9 Process Measurement Control Function and Instrumentation-Symbolic Representation (ISO 3511)过程测量控制功能及仪表符号说明2.10 Recommended Graphical Symbols Part 15: Binary Logic Elements (IEC 117-15)推荐的图形符号：二进制逻辑元件2.11 Graphic Symbols for Logic Diagrams (two state devices) (ANSIY32.14)逻辑图用图形符号(二状态元件)2.12 Symbolic Representation for Process Measurement ControlFunctions and Instrumentation (BS 1646)过程测量控制功能及仪表用符号说明2.13 Bildzeichen fü r messen, steuern, regeln: Allgemeinebildzeichen. 自控图例：一般图形 (DIN 19228)2.14 仪表符号 (JIS Z8204)3 工程设计规范3.1 计算站场地技术要求(GB 2887)3.2 计算机机房用活动地板技术条件(GB 6650 )3.3 城乡燃气设计规范(GB 50028)3.4 氧气站设计规范(GB 50030)3.5 乙炔站设计规范(GB 50031)3.6 工业企业照明设计标准(GB 50034)3.7 锅炉房设计规范(GB 50041)3.8 小型火力发电厂设计规范(GB 50049)3.9 电子计算机机房设计规定(GB 50174)3.10 氢气站设计规范(GB 50177)3.11 压缩空气站设计规范(GBJ 29)3.12 冷库设计规范(GBJ 72)3.13 洁净厂房设计规范(GBJ 73)3.14 石油库设计规范(GBJ 74)3.15 工业用软水除盐设计规范(GBJ 109)3.16 工业电视系统工程设计规范(GBJ 115)3.17 化工厂控制室建筑设计规范(HG 20556)3.18 石油化工储运系统罐区设计规范(SH3007)3.19 炼油厂燃料油燃气锅炉房设计技术规定(SHJ 1026)3.20 加油站建设规定(SHQ1)4 自动化仪表4.1 工业自动化仪表电源、电压(GB 3368)4.2 不间断电源设备(GB 7260)4.3 工业自动化仪表用模拟气动信号(GB 777)4.4 工业自动化仪表用模拟直流电流信号(GB 3369)4.5 工业过程测量和控制系统用电动和气动模拟记录仪和指示仪性能测定方法(GB 3386)4.6 工业过程测量和控制用检测仪表和显示仪表精度等级(GB/T 13283)4.7 工业自动化仪表用气源压力范围和质量(GB 4830)4.8 工业自动化仪表工作条件温度和大气压(ZBY 120)4.9 工业自动化仪表电磁干扰电流畸变影响试验方法(ZBY 092)4.10 工业自动化仪表工作条件～振动(GB 4439)4.11 工业自动化仪表盘基本尺寸及型式(GB 7353)4.12 工业自动化仪表盘盘面布置图绘制方法(JB/T 1396)4.13 工业自动化仪表盘接线接管图的绘制方法(JB/T 1397)4.14 工业自动化仪表公称通径值系列(ZBN 10004)4.15 工业自动化仪表工作压力值系列(ZBN 10005)4.16 流量测量仪表基本参数(GB 1314)4.17 工业自动化仪表通用试验方法-接地影响(ZBN 10003.26)4.18 Quality Standard for Instrument Air (ISA S7.3)仪表空气的质量标准5 自控专业工程设计规范5.1 流量测量节流装置用孔板、喷嘴和文丘里测量充满圆管的流体流量(GB/T 2624 等同于ISA 5167)5.2 自动化仪表选型规定(HG 20507)5.3 控制室设计规定(HG 20508)5.4 仪表供电设计规定(HG 20509)5.5 仪表供气设计规定(HG 20510)5.6 信号报警联锁系统设计规定(HG 20511)5.7 仪表配管配线设计规定(HG 20512)5.8 仪表系统接地设计规定(HG 20513)5.9 仪表及管线伴热和绝热保温设计规定(HG 20514)5.10 仪表隔离和吹洗设计规定(HG 20515)5.11 自动分析器室设计规定(HG 20516)5.12 分散控制系统工程设计规定(HG/T 20573)5.13 自控设计常用名词术语5.14 石油化工自动化仪表选型设计规范(SH 3005)5.15 石油化工控制室和自动分析器室设计规范(SH 3006)5.16 石油化工仪表配管配线设计规范(SH 3019)5.17 石油化工仪表接地设计规范(SH 3081)5.18 石油化工仪表供电设计规范(SH 3082)5.19 石油化工分散控制系统设计规范(SH/T 3092)5.20 石油化工企业信号报警、联锁系统设计规范(SHJ 18)5.21 石油化工企业仪表供气设计规范(SHJ 20)5.22 石油化工仪表保温及隔离吹洗设计规范(SH 3021)5.23 石油化工紧急停车及安全联锁设计导则(SHB-Z06)5.24 Environmental Conditions for Process Measurement and Control Systems: Temperature and Humidity 过程测量和控制系统的环境条件：温度和湿度(ISA S71.01)5.25 Control Centers Facilities (ISA RP60.1) 控制中心设施5.26 Human Engineering for Control Centers (ISA RP60.3) 控制中心的人类工程5.27 Documentation for Control Centers (ISA RP60.4) 控制中心的文件5.28 Electrical Guide for Control Centers (ISA RP60.8)控制中心的电气导则5.29 Piping Guide for Control Centers (ISA RP60.9) 控制中心的配管导则5.30 Recommended Practice for the Design and Installation of Pressure-Relieving Systems in Refineries (API RP520)炼油厂压力泄压系统的设计和安装5.31 Vibration, Axial Position, and Bearing Temperature Monitoring Systems.(API 670)非接触式振动和轴位移监测系统5.32 Control Valve Sizing Equations for Incompressible Fluids (ISA S39.1) 不可压缩流体用调节阀的口径计算公式5.33 Flow Equations for Sizing Control Valves (ISA S75.01)控制阀口径计算公式5.34 Control Valve Terminology (ISA S75.05 )控制阀术语5.35 Control Valve Manifold Designs (ISA RP75.06)控制阀的阀组设计5.36 调节阀口径计算(ANSI FCI62-1)5.37 Control Valve Seat Leakage (ANSI B16.104/FCI70-2)控制阀泄漏量规定5.38 Terminology for Automatic Control (ANSI C85.1) 自动控制术语 6 通用图册和设计手册6.1 自控安装图册(HG/T 21581)6.2 仪表单元接线接管图册(TC 50B1)6.3 仪表回路接线图册(TC 50B2)6.4 自控设计防腐蚀手册(CADC 051)6.5 仪表修理车间设计手册(CADC 052)6.6 石油化工企业仪表修理车间设计导则(SHB-Z002)6.7 仪表维护设备选用手册(SHB-Z003)6.8 Manual on Installation of Refinery Instruments and Control systems (API RP550) 炼油厂仪表及调节系统安装手册6.9 Part ? Installation Operation and Maintenance of Combustible Gas Detection Instruments (ISA S12.13) 可燃气体检测仪表的安装、操作和维护 7 管法兰与管螺纹7.1 钢制管法兰国家标准汇编(GB 9112~9128)7.2 钢制管法兰、垫片、紧固件(HG 20592~20635~97)7.3 高压管、管件及紧固件通用设计(H1~37)7.4 石油化工企业钢制管法兰(SH 3406)7.5 管路法兰及垫片(JB/T 74~90)7.6 用螺纹密封的管螺纹(GB 7306，相应于55? 圆锥管螺纹)7.7 非螺纹密封的管螺纹(GB 7307，相应于55? 圆柱管螺纹)7.8 60? 圆锥管螺纹(GB/T 12716)7.9 钢管螺纹[ISO 7/1 (R.RC)]7.10 直管螺纹[ISO 228/1 (G.Ga)]7.11 Pipe Flanges and Falanged Fittings Flange surface shall be smooth. (ANSI B16.5)管法兰和法兰连接件7.12 Steel Orifice Flanges (ANSI B16.36、B16.36a)钢制孔板法兰7.13 Flange Mounted Sharp Edged Orifice Plates for Flow Measurement (ISA RP3.2)流量测量用法兰安装式锐孔板7.14 管螺纹(ASME B1.20.1)8 安全8.1 爆炸性环境用防爆电气设备(GB 3836)8.2 外壳防护等级的分类(GB 4208)8.3 电气设备安全设计导则(GB 4064)8.4 电子测量仪器安全要求(GB 4793)8.5 爆炸和火灾危险环境电力设计规范(GB 50058)8.6 石油化工企业设计防火规范(GB 50160)及1999年筑物抗震设计8.7 构筑物抗震设计规范(GB 50191)8.8 建筑抗震设计规范(GBJ 11)8.9 建筑设计防火规范(GBJ 16)8.10 火灾自动报警系统设计规范(GBJ 116)8.11 化工企业爆炸和火灾危险环境电力设计规范(HGJ 21)8.12 化工企业静电接地设计规程(HGJ 28)8.13 石油化工企业可燃气体和有毒气体检测报警设计规范(SH 3063)8.14 Electrical Instrument in Hazardous Atmospheres (ISA RP12.1) 危险大气里的电气仪表8.15 Instrument Purging for Reduction of Hazardous Area Classification (ISA S12.4)用于降低危险区域等级的仪表吹气法8.16 Installation of Intrinsically safe Systems for Hazardous (Classified) Locations (ISA RP12.6) 本安系统在危险区的安装8.17 Area Classification in Hazardous (Classified) Dust Locations (ISA S12.10) 危险粉尘场所的区域分类8.18 Electrical Equipment for Use in Class1, Division 2 Hazardous (Classified) Locations (ISA S12.12) 1区2类危险场所的电气设备8.19 Classification of Degrees of Protection Provided by Enclosures. (IEC 529) 外壳防护标准8.20 Electrical apparatus for explosive gas atmospheres part10: Classification of hazardous areas.(IEC 79-10)爆炸气体场所的电力设备第10部分：危险场所的划分8.21 Part14: Electrical installations in explosive gas atmospheres.(IEC 79-14)爆炸气体环境的电力设备(除矿用外)8.22 Intrinsically Safe Apparatus in Division I Hazardous Locations (NFPA 493) I区危险场所中的本安设备8.23 Classification of Areas for Electrical Installations in Petroleum Refineries (APIRP500A)炼油厂电气安装用防爆场所的划分9 环境卫生9.1 密封放射源一般规定(GB 4076)9.2 放射卫生防护基本标准(GB 4792)9.3 电磁辐射防护规定(GB 8702)9.4 辐射防护规定(GB 8703)9.5 放射性物质安全运输规定(GB 11806)9.6 低、中水平放射性固体废物暂时贮存规定(GB 11928)9.7 操作开放型放射性物质的辐射防护规定(GB 11930)9.8 环境核辐射监测规定(GB 12379)9.9 放射性防护规范(GBJ 211)9.10 a 、g 射线外照射个人剂量监测规定(EJ 269)9.11 工业噪声控制设计规范(GBJ 87)9.12 工业企业噪声测量规定(GBJ 122)9.13 化工建设项目噪声控制设计规定(HG 20503)9.14 石油化工企业环境保护设计规范(SHJ 24)9.15 炼油厂卫生防护距离(SHJ 1070)9.16 Methods for the Measurement of Sound Pressure Levels (ANSI S1.13)声压级的测量方法9.17 石油化工企业职业安全卫生设计规范(SH3047) 10 施工验收10.1 工业自动化仪表工程施工及验收规范(GBJ 93)10.2 自动化仪表安装工程质量检验评定标准(GBJ 131)10.3 电气装置安装工程接地装置施工及验收规范(GB 50169)10.4 电气装置安装工程低压电器施工及验收规范(GB 50254)10.5 洁净室施工及验收规范(HGJ 71)10.6 石油化工仪表工程施工技术规程(SH3521)10.7 长输管道仪表工程施工及验收规范(SYJ 4005)10.8 工业控制计算机系统验收大纲(JB/T 5234) 附录A 标准代号对照表A.1 GB(GB/T) 中华人民共和国国家标准A.2 JB(JB/T) 机械工业部行业标准A.3 HG(HG/T) 化学工业部行业标准A.4 HGJ 化学工业部工程建设标准A.5 H 原化学工业部标准A.6 CD 原化学工业部基本建设局标准A.7 TC(CADC) 化学工业部自动控制设计技术中心站标准A.8 SH 中国石化总公司行业标准A.9 SHJ(SYJ) 中国石化总公司工程建设标准A.10 SHB- Z 中国石化总公司自动控制设计技术中心站标准A.11 SYJ 中国石油天然气工业总公司工程建设标准A.12 NDGJ 电力工业部工程建设标准A.13 JGJ 建设部工程建设标准A.14 FJJ 纺织总会工程建设标准A.15 EJ 中国核工业总公司行业标准A.16 JJG 国家计量总局标准A.17 ZBY 仪器仪表专业标准A.18 ZBN 仪器仪表行业标准A.19 JB/YQ 仪器仪表行业内部标准A.20 ISO 国际标准化组织 INTERNATIONAL ORGANIZITION FOR STANDARDIZATIONA.21 IEC 国际电工委员会 INTERNATIONAL ELECTROTECHNICAL COMMISIONA.22 ISA 美国仪表协会 INSTRUMENT SOCIETY OF AMERICAA.23 API 美国石油学会 AMERICAN PETROLEUM INSTITUTEA.24 ANSI 美国国家标准协会 AMERICAN NATIONAL STANDARDS INSTITUTEA.25 ASME 美国机械工程师协会 AMERICAN SOCIETY OF MECHANICAL ENGINEERSA.26 NEPA 美国国家防火协会、美国流体动力协会 NATIONAL FIRE PROTECTION ASSOCIATIONA.27 NEC 美国国家电气规程 NATIONAL ELECTRICAL CODEA.28 NEMA 美国电气制造商协会 NATIONAL ELECTRICAL MANUFACTURES ASSOCIATIONA.29 DIN 德国国家标准 DEUTSCHE INDUSTRIE NORMA.30 BS 英国国家标准 BRITISH STANDARDSA.31 JIS 日本国家标准 JAPANESE INDUSTRIAL STANDARDSGB2625-81 《过程检测和控制流程图用图形符号和文字代号》 SH3063-1999 《石油化工企业可燃气体和有毒气体检测报告设计规范》SH3126-2001 《石油化工仪表及管道伴热和隔热设计规范（代替ＳＨJ21－90）》SH/T3081-2003 《石油化工仪表接地设计规范（代替ＳＨ3081－1997）》SH/T3082-2003 《石油化工仪表供电设计规范（代替ＳＨ3082－1997）》SH3097-2000 《石油化工静电接地设计规范》SHJ28-90 《石油化工企业信号报警、联锁系统设计规范》SHJ28-90 《石油化工企业生产装置电信设计规范》SH3044-2004 《石油化工精密仪器抗震鉴定标准（代替ＳＨ3044－1992）》SH3021-2001 《石油化工仪表及管道隔离和吹洗设计规范（代替SHJ21－90）》SH3005-2003 《石油化工自动化仪表选型设计规范》SH3006-2003 《石油化工控制室和自动分析器室设计规范》SH3009-2001《石油化工企业燃起系统和可燃性气体派放系统设计规范（代替SHJ9）》SHB-Z01-95 《石油化工自控专业工程设计施工图深度导则》SHB-Z02-95 《仪表符号和标志》SHB-Z04-95 《分散控制集中显示仪表、逻辑控制及计算机系统用流程图符号》SHB-Z05-95 《仪表回路图》SHB-Z06-1999 《石油化工紧急停车及安全联锁系统设计导则》SHB-Z07-2001 《自控设计安装材料编制导则》SH/T3019-2003 《石油化工仪表管道线路设计规范（代替ＳＨ3019－1997）》SH/T3104-2000 《石油化工仪表安装设计规范》SH3501-2002 《石油化工有毒、可燃介质管道工程施工及验收规范》SH3521-1999 《石油化工仪表工程施工技术规程》SH/T3018-2003 《石油化工安全仪表系统设计规范（代替ＳＨ3018－1990）》GB500933-2002 《自动化仪表工程施工及验收规范》。
编制单位：说明：本程序文件知识产权属中天合创能源有限责任公司所有，未经授权许可或批准，不得对公司以外任何组织或个人提供；任何外部组织或个人擅自获取、使用、转让本程序文件的行为均属侵权。
目 次1 范围 (3)2规范性引用文件 (3)3现场仪表选型规定 (4)3.1 一般规定 (4)3.2 温度仪表 (7)3.3 压力仪表 (11)3.4 流量仪表 (12)3.5 物位仪表 (18)3.6 过程分析仪表 (23)3.7 调节阀 (30)3.8 开关阀 (38)3.9 自力式调节阀 (40)3.10 无线仪表 (40)4控制系统选型规定 (40)4.1 分散控制系统(DCS） (40)4.2 安全仪表系统(SIS） (40)4.3 机组仪表及控制系统(CCS) (41)4.4 可编程序控制器系统(PLC) (41)5其它控制室内仪表设备选型规定 (41)5.1 仪表盘、柜 (41)5.2 安全栅、隔离器 (41)1范围本规定定义了仪表选型的设计原则和最低要求。
本规定适用于中天合创能源有限责任公司煤化工项目的仪表选型设计。
2规范性引用文件下列文件中的条款通过本规定的引用而成为本规定的条款。
凡是注日期的引用文件，其随后所有的修改单或修订版均不适用于本规定。
凡是不注日期的引用文件，其最新版本适用于本规定。
ZTHC-T05-IN-01 仪表与控制工程设计一般规定ZTHC-T05-IN-07 仪表盘（柜）技术规定ZTHC-T05-IN-12 可编程序控制器系统（PLC）技术规定ZTHC-T05-IN-13 安全仪表系统（SIS）技术规定ZTHC-T05-IN-14 分散型控制系统（DCS）技术规定ZTHC-T05-IN-16 罐区自动化系统设计规定ZTHC-T05-IN-18 机组仪表及控制系统（CCS）设计规定SH 3005-1999 石油化工自动化仪表选型设计规范GB 50493-2009石油化工企业可燃气体和有毒气体检测报警设计规范GB/T 2624-2006 流量测量节流装置用孔板、喷嘴、文丘里管测量充满圆管的流体流量GB 3836 爆炸性气体环境用电气设备API 607 Fire test for soft-seated quarter–turn valvesASTM A 269 Standard specification for seamless and welded austeniticstainless steel tubingfor general service ASME B31.3 Process piping guideASME B 16.5 Pipe flanges and flanged fittings NPS 1/2 through NPS 24metric/inch standardANSI/FCI 70.2 Control valve seat leakageIEC 60079 Electrical apparatus for explosive gas atmosphereIEC 60534-2 Industrial-process control valvesIEC 60584 ThermocouplesIEC 60751 Industrial platinum resistance thermometer sensorsISA 75.01 Flow equations for sizing control valvesISO 5167-1 Measurement of fluid flow by inserted in circularcross-section conduitsrunning full-part13现场仪表选型规定3.1一般规定3.1.1仪表选型应根据工艺操作条件、管道材料规定以及安全要求等确定，并满足中天合创能源有限责任公司煤化工项目ZTHC-T05-IN-01《仪表与控制工程设计一般规定》中规定的自动控制总体水平要求。
石油化工自动化仪表选型设计规范SH 3005-19993 温度仪表3.1 单位和量程3.1.1 温度仪表的标度（刻度）单位，应采用摄氏度（C）。
3.1.2 温度标度（刻度）应采用直读式。
3.1.3 温度仪表正常使用温度应为量程的50%一70%，最高测量值不应超过量程的90%。
多个测量元件共用一台显示表时，正常使甩温度应为量程的20%一90%，个别点可低到量程的10%。
3.2 就地温度仪表3.2.1 就地温度仪表应根据工艺要求的测温范围、精确度等级，检测点的环境、工作压力等因素选用。
3.2.2 一般情况下，就地温度仪表宜选用带外保护套管双金属温度计，温度范围为-80一500C刻度盘直径宜为100m;在照明条件较差、安装位置较高或观察距离较远的场合，可选用150mm需要位式控制和报警的，可选用耐气候型或防爆型电接点双金属温度计。
仪表外壳与保护管连接方式，宜按便于观察的原则选用轴向式或径向式，也可选用万向式。
3.2.3 在精确度要求较高、振动较小、观察方便的场合，可选用玻璃液体温度计，其温度范围：有机液体的为-80 一1002。
需要位式控制及报警，且为恒温控制时，可选用电接点温度计。
3.2.4 被测温度在-200 一502或-80 一5002范围内，在无法近距离读数、有振动、低温且精确度要求不高的场合，可选用压力式温度计。
压力式温度计的毛细管应有保护措施，长度应小于20m。
3.2.5 就地测量、调节，宜选用基地式温度仪表。
3.2.6 关键的温度联锁、报警系统，需接点信号输出的场合，宜选用温度开关。
3.2.7 安装在爆炸危险场所的就地带电接点的温度仪表、温度开关，应选用隔爆型或本安型。
3.3 集中检测温度仪表3.3.1 要求以标准信号传输的场合，应采用温度变迭器。
在满足设计要求的情况下，可选用测量和变送一体化的温度变送器。
3.3.2 检测元件及保护套管，应根据温度测量范围、安装场所等条件选择（不同检测元件的温度测量范围见表 3.3.2），且应符合下列规定:1 热电偶适用于一般场合；热电阻适田于精确度要求较高、无振动场合；热敏电阻适用于要求测量反应速度快的场合。
2 采用热电阻温度检测元件时，宜采用PtlO0 热电阻。
3 测量设备或管道的外壁温度，应选用表面热电偶或表面热电阻。
4 测量流动的含固体颗粒介质的温度，应选用耐磨热电偶。
5 下列情况，可选用销装热电阻、热电偶:a 测量部位比较狭小，测温元件需要弯曲安装；b 被测物体热容量非常小；c 设备结构复杂；d 对测温元件有快速响应的要求；e 为节省特殊保护管材料；f 用多点热电偶的场合；3.3.3 热电阻、热电偶的连接方式，一般介质的管道上宜选用螺纹连接，亦可选用法兰连接。
下列场合宜采用法兰连接:1 设备上安装;2 在衬里管道或有色金属管道上;3 测量高温、强腐蚀介质，结晶、结焦、堵塞、粉状和剧毒介质，以及测触媒层多点温度时；4 烟道或烟囱上；5 公称直径大于500m的管道上。
3.3.4 热电偶、热电阻时间常数，应根据系统对响应速度的要求分别选普通型、小惰性型或皑装型。
3.3.5 热电偶、热电阻接线盒，应根据环境条件选用普通式、防溅式、防水式或隔爆式。
3.3.6 在爆炸危险场所，可选用隔爆型温度变送器、热电偶、热电阻; 也可选用本安型温度变送器、热电偶、热电阻，配安全栅构成本安型回路。
3.3.7 设备、管道上安装的检测元件的插入长度，应使检测元件插至被测介质温度变化灵敏、具有代表性的位置。
3.3.8 检测元件保护套管材质不应低于相应设备或管道材质。
不同材质保护套管适用的环境条件及介质，见表 3.3.8 。
3.3.9 温度显示仪表的选用，应符合下列要求:1 当测温精确度等级要求高（0.5 级以上）时，宜选用数字式温度指示仪;2 在振动较大的场合（如压缩机的就地机组盘），应选用防振性能良好的仪表;3 记录仪表应根据测量点数和生产需要，分别选用大、中、小型自动平衡记录仪。
3.3.10 检测元件与显示仪表的连接，应符合下列规定:1 单支热电偶，不宜并联两台仪表;2 显示仪表的分度号，应与检测元件的分度号一致。
3.3.11 测温元件为热电偶时，应采用冷端温度补偿。
3.3.12 测温元件为热电偶时，温度仪表应设置断偶保护机构。
3313测温元件可直接与DCS勺温度输入卡连接。
4 压力仪表4.1 单位和量程4. 1. 1压力仪表应采用法定计量单位，即：Pa（帕）、kPa（干帕）和MPa兆帕）。
4.1.2 测量稳定压力时，正常操作压力应为量程勺1/3 一2/34.1.3 测量脉冲压力时，正常操作压力应为量程勺1/3 一1/24.1.4 测量压力大于4MPa寸，正常操作压力应为量程的1/3 一3/5。
4.2 就地压力仪表4.2.1 一般介质的压力测量仪表的选用，应符合下列规定：1压力在40kPa以上时，宜采用弹簧管压力表；2压力在40kPa以下时，宜选用膜盒压力表；3压力在-0.1 —0—2.4MPa,应选用弹簧管压力真空表；4 压力在-500~500Ps B寸，应选用矩形膜盒微压计或微差压压力计。
4.2.2 乙炔、氨及含氨介质的测量，应选用氨用压力表。
4.2.3 氧气的测量，应选用氧气压力表。
4.2.4 硫化氢和含硫介质的测量，应选用抗硫压力表。
4.2.5 对于粘稠、易结晶、含有固体颗粒或腐蚀性的介质，应选用隔膜压力表或膜片压力表，隔膜或膜片的材质，应根据测量介质的特性选择。
4.2.6 安装于振动场所或振动部位时，宜选用耐振压力表。
4.2.7 无指示的压力调节器、压力开关、减压阀宜配置直接测量工艺介质的压力表。
4.2.8 就地压力调节器宜选用基地式或自力式仪表。
4.2.9 一般测量用的压力表、膜盒压力表及膜片压力表的精确度宜为1.5 级或2.5 级。
精密测量和校验用压力表，确度应选用0.4 级、0.25 级或0.16 级。
4.2.10 弹簧管压力表外形尺寸的选择，应符合下列规定:1在管道和设备上安装的压力表，宜为径向无边、表壳直径100m或150mm;2就地盘装压力表宜为轴向带边、表壳直径150m或100mm;3仪表气动管路及其辅助装置上安装的压力表，直径宜为60mm气动仪表的输出压力泰直径宜为100mm4.2.11 压力、真空的报警或联锁可分别选用带电接点的压力表、真空表、压力真空表或压力开关等; 关键部位报警或联锁，不宜选用带电接点压力表; 在爆炸危险场合，应选用防爆型的。
压力开关的接点宜为双刀双掷（DPDT），快速动作。
4.2.12 压力超过l0MPa压力表，应有泄压安全措施。
4.3 压力（差压）变送器、传感器4.3.1 当采用标准信号传输时，应选用压力（差压）变送器。
4.3.2 在爆炸危险场合，应选用隔爆型或本安型的电动压力变送器，亦可选用气动压力变送器。
4.3.3 微小压力、微小负压的测量，宜选用差压变送器。
4.3.4 对粘稠、易结晶、含有固体颗粒或腐蚀性介质，应选用法兰式压力变送器。
当采取灌隔离液、吹气或冲洗液等措施时，宜选用一般的压力变送器。
4.3.5 在多雷地区，压力（差压）变送器、传感器应有防雷保护措施。
5 流量仪表5.1 刻度选择的规定5.1.1 流量单位的采用，应符合下列规定:1 体积流量采用m3/h、l/h;2 质量流量采用kg/h 、t/h3标准状态下（O C, O.101325MPa）气体体积流量采用（N）m3/h。
5.1.2 刻度的选择，应符合下列规定:1 仪表刻度应符合仪表刻度模数的要求; 对于基地式差压流量仪表,应符合仪表制造厂的刻度模2 方根刻度范围,满刻度读数为0~10。
a 最大流量的刻度读数不应超过9.5;b 正常流量的刻度读数应为6.5 一8.5;c 最小流量的刻度读数不应小于3。
3 线性刻度范围,满刻度读数为0 一100%。
a 最大流量的刻度读数不应超过90%;b 正常流量的刻度读数应为50%一70%。
c 最小流量的刻度读数不应小于10%。
5.2 气体、液体、蒸汽流量仪表5.2.1 差压式流量计的选用,应符合下列规定:1 节流装置a 一般流体的流量测量, 宜选用标准节流装置。
标准节流装置的选用, 应符合国际标准《用差压装置测量流体流量第一部分安装在充满流体的圆形截面管道中的孔板、喷嘴和文丘里管刀5（）5167-1991 或国家标准《流量测量节流装置用孔板、喷嘴、文丘里管测量充满圆管的流体流量》GB/T2624-93 的规定。
b 特殊情况下的流体流量测量,可选用非标准节流装置:1 ）被测介质为干净的气体、液体,雷诺数为200一100000时,可选埔1/4 圆喷嘴;2）被测介质为干净的气体、液体,雷诺数为3000一300000时,可选用双重孔板;4）测量液体中含有气体或气体中含有凝液的介质以及液体中岔有固体颗粒的介质时,可选用偏心孔板或楔式流量汁;5）测量高粘度、低雷诺数（低至1 00）的流体（如原油、油浆、渣油、沥青等）,可选楔式流量计c 无悬浮物的洁净气体、波体、蒸汽的微小流量，测量精确度等级要求不高时，可选用内藏孔板差压变送器。
2 差压式流壁汁宜采用法兰取压或角接取压方式，同一工程应尽量宋用统一的取压方式。
也可根据使用条件和测量要求，彩D-D/2 取压等其它取压方式。
3 差压范围的选择应根据计算确定，压差范围等级宜为6、10、16、25、40、6OkPa5.2.2 当测量精确度等级不高于1.5 级，量程比不大于10:1 时，可选用转子流量计（面积式流量计）。
5.2.3 速度式流量计的选用，应符合下列规定:1 靶式流量计的选用，应符合下列要求:a 流体粘度较高且含少量固体颗粒;b 精确度等级要求不高于1.5 级，量程比不大于3:12 涡轮流量计的选用，应符合下列要求:a流体为洁净的气体和运动粘度不大于5X IO-6m2/s的洁净液体；b精确度要求高，量程比不大于10:1;c 大管径的流量测量，当要求压力损失小时，可采用插入式涡轮流量计。
5.2.4 容积式流量计的选用，应符合下列规定:1 椭圆齿轮流量计的选用，应符合下列要求:a 洁净的、粘度较高的液体的流量测量；b 要求流量计量较准确；c 量程比小于10:1；d 对微小流量，可选用微型椭圆齿轮流量计；e 当测量各种易气化介质及油品并要求精确计量时，应增设消气器；f 应设置过滤器。
2 腰轮流量计（气体腰轮流量计和液体腰轮流量计）的选用，应符合下列要求:a 洁净气体或液体，特别是有润滑性的粘度较高的油品的流量测量；b 要求流量测量精度较高时；c 应设置过滤器。
3 刮板流量计选用，应符合下列规定:a 各种油品的精确计量；b 应设置过滤器;c 要求精确计量时，应增设消气器。
5.2.8 质量流量计不受流体温度、压力、密度或粘度变化的影响，能提供精确可靠的质量流量计量。
