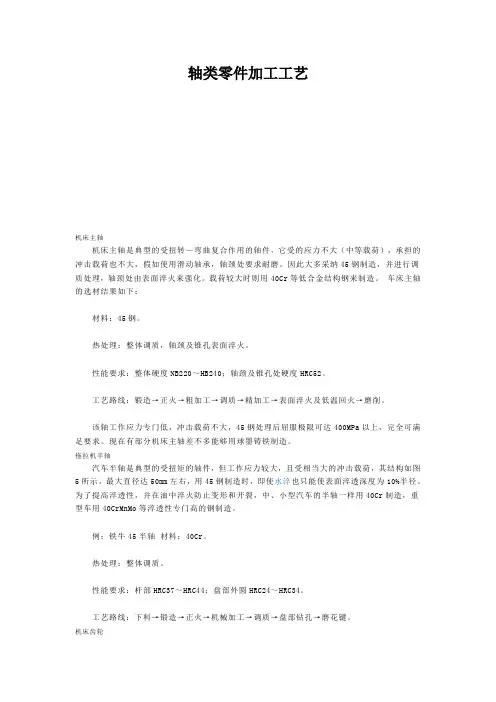

轴类零件加工工艺机床主轴机床主轴是典型的受扭转—弯曲复合作用的轴件，它受的应力不大（中等载荷），承担的冲击载荷也不大，假如使用滑动轴承，轴颈处要求耐磨。
因此大多采纳45钢制造，并进行调质处理，轴颈处由表面淬火来强化。
载荷较大时则用40Cr等低合金结构钢来制造。
车床主轴的选材结果如下：材料：45钢。
热处理：整体调质，轴颈及锥孔表面淬火。
性能要求：整体硬度NB220～HB240；轴颈及锥孔处硬度HRC52。
工艺路线：锻造→正火→粗加工→调质→精加工→表面淬火及低温回火→磨削。
该轴工作应力专门低，冲击载荷不大，45钢处理后屈服极限可达400MPa以上，完全可满足要求。
现在有部分机床主轴差不多能够用球墨铸铁制造。
拖拉机半轴汽车半轴是典型的受扭矩的轴件，但工作应力较大，且受相当大的冲击载荷，其结构如图5所示。
最大直径达50mm左右，用45钢制造时，即使水淬也只能使表面淬透深度为10%半径。
为了提高淬透性，并在油中淬火防止变形和开裂，中、小型汽车的半轴一样用40Cr制造，重型车用40CrMnMo等淬透性专门高的钢制造。
例：铁牛45半轴材料：40Cr。
热处理：整体调质。
性能要求：杆部HRC37～HRC44；盘部外圆HRC24～HRC34。
工艺路线：下料→锻造→正火→机械加工→调质→盘部钻孔→磨花键。
机床齿轮机床齿轮工作条件较好，工作中受力不大，转速中等，工作平稳无强烈冲击，因此其齿面强度、心部强度和韧性的要求均不太高，一样用45钢制造，采纳高频淬火表面强化，齿面硬度可达HRC52左右，这对弯曲疲劳或表面疲劳是足够了。
齿轮调质后，心部可保证有HB220左右的硬度及大于4kg?m/cm2的冲击韧性，能满足工作要求。
关于一部分要求较高的齿轮，可用合金调质钢（如40Cr等）制造。
这时心部强度及韧性都有所提高，弯曲疲劳及表面疲劳抗力也都增大。
例：一般车床床头箱传动齿轮。
材料：45钢。
热处理：正火或调质，齿部高频淬火和低温回火。
介绍轴类锻件加工工艺轴类锻件一般如果较大的轴的话采用自由锻，自由锻里面就有一类是轴类锻件，如果你有兴趣过来看看，浙江一重特钢有限公司我们主要生产自由锻锻件和锻造圆钢，其中有一类就是轴类锻件。
第一节轴类零件加工一、概述(一)、轴类零件的功用与结构特点1、功用：为支承传动零件（齿轮、皮带轮等）、传动扭矩、承受载荷，以及保证装在主轴上的工件或刀具具有一定的回转精度。
2、分类：轴类零件按其结构形状的特点，可分为光轴、阶梯轴、空心轴和异形轴（包括曲轴、凸轮轴和偏心轴等）四类。
轴的种类a)光轴b)空心轴c)半轴d)阶梯轴e)花键轴f)十字轴g）偏心轴h)曲轴i) 凸轮轴若按轴的长度和直径的比例来分，又可分为刚性轴（L/d＜12＝和挠性轴（L/d＞12）两类。
3、表面特点：外圆、内孔、圆锥、螺纹、花键、横向孔（二）主要技术要求：1、尺寸精度轴颈是轴类零件的主要表面，它影响轴的回转精度及工作状态。
轴颈的直径精度根据其使用要求通常为IT6～9，精密轴颈可达IT5。
2、几何形状精度轴颈的几何形状精度（圆度、圆柱度），一般应限制在直径公差点范围内。
对几何形状精度要求较高时，可在零件图上另行规定其允许的公差。
3、位置精度主要是指装配传动件的配合轴颈相对于装配轴承的支承轴颈的同轴度，通常是用配合轴颈对支承轴颈的径向圆跳动来表示的；根据使用要求，规定高精度轴为0.001～0.005mm，而一般精度轴为0.01～0.03mm。
此外还有内外圆柱面的同轴度和轴向定位端面与轴心线的垂直度要求等。
4．表面粗糙度根据零件的表面工作部位的不同，可有不同的表面粗糙度值，例如普通机床主轴支承轴颈的表面粗糙度为Ra0.16～0.63um，配合轴颈的表面粗糙度为Ra0.63～2.5um，随着机器运转速度的增大和精密程度的提高，轴类零件表面粗糙度值要求也将越来越小。
(三)、轴类零件的材料和毛坯合理选用材料和规定热处理的技术要求，对提高轴类零件的强度和使用寿命有重要意义，同时，对轴的加工过程有极大的影响。
