轴类零件机械加工工艺规程及其设计轴类零件是机械制造中广泛应用的零部件之一,其机械加工工艺规程的设计对于产品的质量和生产效率具有重要的意义。
本文将从轴类零件的加工工艺特点、机械加工工艺规程的设计方法、常见加工工艺及其应用、及加工工艺中的注意事项等方面对轴类零件机械加工工艺规程及其设计进行详细介绍。
一、轴类零件的加工工艺特点轴类零件在机械加工中属于细长杆状物的一类,其加工过程中需要考虑材料的变形、热影响、残余应力等问题,同时也需要考虑其使用过程中所承受的载荷作用,因此对于轴类零件的制造要求十分严格。
其加工工艺特点主要包括以下几点:1.加工工艺要求高精度:轴类零件的尺寸精度要求高,常见的加工公差在0.01mm以下,加工过程中需要采用高精度的机床和刀具、合理的加工参数,严格控制加工误差。
2.加工难度大:由于轴类零件的材料变形大、容易产生撞刀和毛刺,因此在加工过程中需要采用特殊的切削方法和切削工艺,如采用高速切削、切削流线型、刀具较小的切槽等。
3.轴向精度要求高:轴类零件是与轴心对称的,在加工过程中需要控制好轴向误差,以保证其在使用时能够平稳转动。
二、机械加工工艺规程的设计方法机械加工工艺规程的设计是制定出一套完整的工艺措施,通过对产品加工过程中各种工艺因素的控制,实现产品尺寸、结构、性能等方面的要求。
机械加工工艺规程的设计方法主要包括以下几点:1.确定加工工艺目标:在制定工艺规程前,需要明确产品的要求,包括加工精度、表面光洁度、机械性能等方面。
2.制定加工工艺流程:制定加工工艺流程是整个工艺规程中最为关键的一步,需要根据产品的结构和要求,确定各个加工步骤的顺序和方法。
3.确定加工参数:加工参数是指加工过程中需要调整的各种参数,包括切削速度、切削深度、切削力等,这些参数的调整需要根据实际情况进行。
4.选择合适的加工设备和刀具:不同的加工设备和刀具适用于不同的加工需求,因此在制定工艺规程时需要根据产品要求选择合适的加工设备和刀具。
轴类零件的加工工艺及技术要求轴类零件是在机器中用来支承齿轮、带轮等传动部件,了解其加工工艺和技术要求对机械设计有很大的帮助。
下面由店铺向你推荐轴类零件的加工工艺及技术要求,希望你满意。
轴类零件的加工工艺1.零件图样分析图所示零件是减速器中的传动轴。
它属于台阶轴类零件,由圆柱面、轴肩、螺纹、螺尾退刀槽、砂轮越程槽和键槽等组成。
轴肩一般用来确定安装在轴上零件的轴向位置,各环槽的作用是使零件装配时有一个正确的位置,并使加工中磨削外圆或车螺纹时退刀方便;键槽用于安装键,以传递转矩;螺纹用于安装各种锁紧螺母和调整螺母。
根据工作性能与条件,该传动轴图样规定了主要轴颈M,N,外圆P、Q以及轴肩G、H、I有较高的尺寸、位置精度和较小的表面粗糙度值,并有热处理要求。
这些技术要求必须在加工中给予保证。
因此,该传动轴的关键工序是轴颈M、N和外圆P、Q的加工。
2.确定毛坯该传动轴材料为45钢,因其属于一般传动轴,故选45钢可满足其要求。
本例传动轴属于中、小传动轴,并且各外圆直径尺寸相差不大,故选择¢60mm的热轧圆钢作毛坯。
3.确定主要表面的加工方法传动轴大都是回转表面,主要采用车削与外圆磨削成形。
由于该传动轴的主要表面M、N、P、Q的公差等级(IT6)较高,表面粗糙度Ra值(Ra=0.8 um)较小,故车削后还需磨削。
外圆表面的加工方案可为:粗车→半精车→磨削。
4.确定定位基准合理地选择定位基准,对于保证零件的尺寸和位置精度有着决定性的作用。
由于该传动轴的几个主要配合表面(Q、P、N、M)及轴肩面(H、G)对基准轴线A-B均有径向圆跳动和端面圆跳动的要求,它又是实心轴,所以应选择两端中心孔为基准,采用双顶尖装夹方法,以保证零件的技术要求。
粗基准采用热轧圆钢的毛坯外圆。
中心孔加工采用三爪自定心卡盘装夹热轧圆钢的毛坯外圆,车端面、钻中心孔。
但必须注意,一般不能用毛坯外圆装夹两次钻两端中心孔,而应该以毛坯外圆作粗基准,先加工一个端面,钻中心孔,车出一端外圆;然后以已车过的外圆作基准,用三爪自定心卡盘装夹(有时在上工步已车外圆处搭中心架),车另一端面,钻中心孔。
轴类零件的加工工艺
1. 零件分析:对轴类零件的图纸加工进行分析,包括尺寸、精度、材料等方面,确定加工工艺路线。
2. 材料准备:根据轴类零件的材料要求,选择符合要求的原材料进行加工前的准备。
3. 车削加工:轴类零件的加工主要采用车削的方式进行,通过车床加工,将材料逐步加工成符合要求的零件形状和尺寸。
4. 磨削加工:对于需要达到精度要求较高的轴类零件,可以通过磨削的方式进行加工,如内外圆磨削、表面磨削等。
5. 热处理:对于一些需要改变材料性质的轴类零件,可以通过热处理的方式进行加工,如淬火、回火等。
6. 装配:根据轴类零件的要求,可以进行装配,使得零件能够正常地使用。
7. 检验:对加工完成的轴类零件进行检验,包括尺寸、精度、硬度等方面的检验,确保零件质量符合要求。
第六章典型零件加工第一节第一节轴类零件加工一、一、概述(一)、轴类零件的功用与结构特点1、功用:为支承传动零件(齿轮、皮带轮等)、传动扭矩、承受载荷,以及保证装在主轴上的工件或刀具具有一定的回转精度。
2、2、分类:轴类零件按其结构形状的特点,可分为光轴、阶梯轴、空心轴和异形轴(包括曲轴、凸轮轴和偏心轴等)四类。
图轴的种类a)光轴b)空心轴c)半轴d)阶梯轴e)花键轴f)十字轴g)偏心轴h)曲轴i) 凸轮轴若按轴的长度和直径的比例来分,又可分为刚性轴(L/d<12=和挠性轴(L/d>12)两类。
3、表面特点:外圆、内孔、圆锥、螺纹、花键、横向孔(二)主要技术要求:1、尺寸精度轴颈是轴类零件的主要表面,它影响轴的回转精度及工作状态。
轴颈的直径精度根据其使用要求通常为IT6~9,精密轴颈可达IT5。
2、几何形状精度轴颈的几何形状精度(圆度、圆柱度),一般应限制在直径公差点范围内。
对几何形状精度要求较高时,可在零件图上另行规定其允许的公差。
3、位置精度主要是指装配传动件的配合轴颈相对于装配轴承的支承轴颈的同轴度,通常是用配合轴颈对支承轴颈的径向圆跳动来表示的;根据使用要求,规定高精度轴为0.001~0.005mm,而一般精度轴为0.01~0.03mm。
此外还有内外圆柱面的同轴度和轴向定位端面与轴心线的垂直度要求等。
4.表面粗糙度根据零件的表面工作部位的不同,可有不同的表面粗糙度值,例如普通机床主轴支承轴颈的表面粗糙度为Ra0.16~0.63um,配合轴颈的表面粗糙度为Ra0.63~2.5um,随着机器运转速度的增大和精密程度的提高,轴类零件表面粗糙度值要求也将越来越小。
(三)、轴类零件的材料和毛坯合理选用材料和规定热处理的技术要求,对提高轴类零件的强度和使用寿命有重要意义,同时,对轴的加工过程有极大的影响。
1、轴类零件的材料一般轴类零件常用45钢,根据不同的工作条件采用不同的热处理规范(如正火、调质、淬火等),以获得一定的强度、韧性和耐磨性。

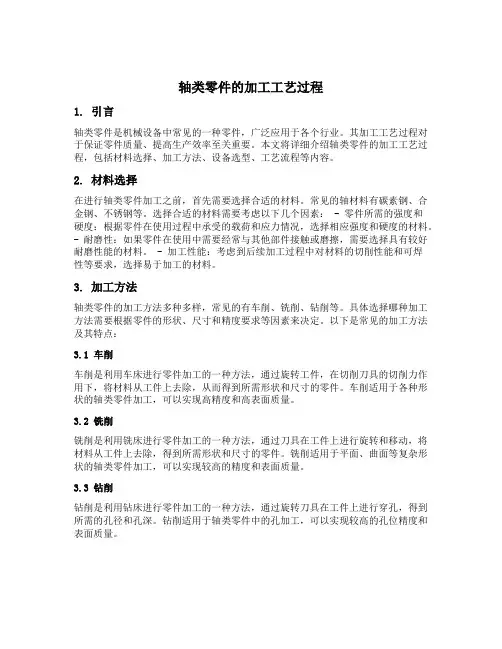

轴类零件的加工工艺过程1. 引言轴类零件是机械设备中常见的一种零件,广泛应用于各个行业。
其加工工艺过程对于保证零件质量、提高生产效率至关重要。
本文将详细介绍轴类零件的加工工艺过程,包括材料选择、加工方法、设备选型、工艺流程等内容。
2. 材料选择在进行轴类零件加工之前,首先需要选择合适的材料。
常见的轴材料有碳素钢、合金钢、不锈钢等。
选择合适的材料需要考虑以下几个因素: - 零件所需的强度和硬度:根据零件在使用过程中承受的载荷和应力情况,选择相应强度和硬度的材料。
- 耐磨性:如果零件在使用中需要经常与其他部件接触或磨擦,需要选择具有较好耐磨性能的材料。
- 加工性能:考虑到后续加工过程中对材料的切削性能和可焊性等要求,选择易于加工的材料。
3. 加工方法轴类零件的加工方法多种多样,常见的有车削、铣削、钻削等。
具体选择哪种加工方法需要根据零件的形状、尺寸和精度要求等因素来决定。
以下是常见的加工方法及其特点:3.1 车削车削是利用车床进行零件加工的一种方法,通过旋转工件,在切削刀具的切削力作用下,将材料从工件上去除,从而得到所需形状和尺寸的零件。
车削适用于各种形状的轴类零件加工,可以实现高精度和高表面质量。
3.2 铣削铣削是利用铣床进行零件加工的一种方法,通过刀具在工件上进行旋转和移动,将材料从工件上去除,得到所需形状和尺寸的零件。
铣削适用于平面、曲面等复杂形状的轴类零件加工,可以实现较高的精度和表面质量。
3.3 钻削钻削是利用钻床进行零件加工的一种方法,通过旋转刀具在工件上进行穿孔,得到所需的孔径和孔深。
钻削适用于轴类零件中的孔加工,可以实现较高的孔位精度和表面质量。
4. 设备选型根据加工方法的选择,需要选购相应的设备进行轴类零件加工。
常见的设备有车床、铣床、钻床等。
在选择设备时,需要考虑以下几个因素: - 加工能力:根据零件的尺寸和精度要求,选择具有相应加工能力的设备。
- 自动化程度:根据生产需求和经济效益,选择手动、半自动或全自动设备。
轴类零件的加工方法一轴类零件的分类、技术要求轴是机械加工中常见的典型零件之一。
它在机械中主要用于支承齿轮、带轮、凸轮以及连杆等传动件,以传递扭矩。
按结构形式不同,轴可以分为阶梯轴、锥度心轴、光轴、空心轴、曲轴、凸轮轴、偏心轴、各种丝杠等如图6-1,其中阶梯传动轴应用较广,其加工工艺能较全面地反映轴类零件的加工规律和共性。
根据轴类零件的功用和工作条件,其技术要求主要在以下方面:⑴ 尺寸精度轴类零件的主要表面常为两类:一类是与轴承的内圈配合的外圆轴颈,即支承轴颈,用于确定轴的位置并支承轴,尺寸精度要求较高,通常为IT 5~IT7;另一类为与各类传动件配合的轴颈,即配合轴颈,其精度稍低,常为IT6~IT9。
⑵ 几何形状精度主要指轴颈表面、外圆锥面、锥孔等重要表面的圆度、圆柱度。
其误差一般应限制在尺寸公差范围内,对于精密轴,需在零件图上另行规定其几何形状精度。
⑶ 相互位置精度包括内、外表面、重要轴面的同轴度、圆的径向跳动、重要端面对轴心线的垂直度、端面间的平行度等。
⑷ 表面粗糙度轴的加工表面都有粗糙度的要求,一般根据加工的可能性和经济性来确定。
支承轴颈常为0.2~1.6μm ,传动件配合轴颈为0.4~3.2μm 。
⑸ 其他热处理、倒角、倒棱及外观修饰等要求。
二、轴类零件的材料、毛坯及热处理1.轴类零件的材料⑴ 轴类零件材料常用45钢,精度较高的轴可选用40Cr 、轴承钢GCr15、弹簧钢65M n ,也可选用球墨铸铁;对高速、重载的轴,选用20CrMnTi 、20Mn2B 、20Cr 等低碳合金钢或38CrMoAl 氮化钢。
⑵ 轴类毛坯常用圆棒料和锻件;大型轴或结构复杂的轴采用铸件。
毛坯经过加热锻造后,可使金属内部纤维组织沿表面均匀分布,获得较高的抗拉、抗弯及抗扭强度。
2.轴类零件的热处理锻造毛坯在加工前,均需安排正火或退火处理,使钢材内部晶粒细化,消除锻造应力,降低材料硬度,改善切削加工性能。
调质一般安排在粗车之后、半精车之前,以获得良好的物理力学性能。
轴类零件加工工艺过程一、轴类零件加工的准备工作:1. 根据图纸和要求,准备所需的原材料,一般为金属材料,如钢材、铜材等。
2. 检查原材料的质量和规格,确保符合要求,必要时进行修整。
3. 准备所需的加工设备和工具,如车床、铣床、钻床等,以及相关的切削刀具、测量工具等。
二、轴类零件的车削加工步骤:1. 首先,将原材料固定在车床上,并调整好工件的位置和角度。
2. 使用车削刀具,根据图纸要求,选择合适的车刀,并进行装夹。
3. 开始车削操作,根据图纸上的尺寸要求和加工顺序,依次进行粗削、精削、修光等工序,以达到要求的尺寸和表面粗糙度。
4. 在加工过程中,时刻注意工件的状况和刀具的磨损情况,必要时及时更换刀具。
三、轴类零件的铣削加工步骤:1. 将原材料固定在铣床上,并调整好工件的位置和角度。
2. 选择合适的铣削刀具,根据图纸上的要求进行装夹。
3. 根据图纸要求,选择合适的铣削方式,如平面铣削、立体铣削等。
并按照加工顺序进行铣削操作,保证加工尺寸和表面质量。
4. 在加工过程中,注意刀具的磨损情况和工件的夹持状态,及时调整和更换。
四、轴类零件的钻削加工步骤:1. 将原材料固定在钻床上,并调整好工件的位置和角度。
2. 选择合适的钻孔刀具,根据图纸要求进行装夹。
3. 根据图纸上的孔径要求,选择合适的钻头,并进行设定,调整钻头的速度和进给量。
4. 开始钻削操作,根据图纸上的孔径位置进行钻孔,保证加工尺寸和孔壁的质量。
5. 在加工过程中,注意刀具的磨损情况和冷却液的使用,及时调整和更换。
五、轴类零件加工的后续工序:1. 进行工件的检验,包括尺寸测量、表面质量等,确保符合要求。
2. 进行必要的热处理、表面处理等工艺,以提高工件的性能和耐用度。
3. 进行最后的整理和打磨工作,使工件达到最终的要求。
4. 进行产品的包装和出库。
以上就是轴类零件加工的基本工艺过程,通过严格按照要求进行加工操作,可以确保加工出高质量的轴类零件。
加工过程中需要密切关注工件的状况和刀具的磨损情况,及时调整和更换,以保证加工质量和工艺效率。
轴类零件加工工艺一、轴类零件的功用、结构特点及技术要求轴类零件是机器中经常遇到的典型零件之一。
它主要用来支承传动零部件,传递扭矩和承受载荷。
轴类零件是旋转体零件,其长度大于直径,一般由同心轴的外圆柱面、圆锥面、内孔和螺纹及相应的端面所组成。
根据结构形状的不同,轴类零件可分为光轴、阶梯轴、空心轴和曲轴等。
轴的长径比小于5的称为短轴,大于20的称为细长轴,大多数轴介于两者之间。
轴用轴承支承,与轴承配合的轴段称为轴颈。
轴颈是轴的装配基准,它们的精度和表面质量一般要求较高,其技术要求一般根据轴的主要功用和工作条件制定,通常有以下几项:(一)尺寸精度起支承作用的轴颈为了确定轴的位置,通常对其尺寸精度要求较高(IT5~IT7)。
装配传动件的轴颈尺寸精度一般要求较低(IT6~IT9)。
(二)几何形状精度轴类零件的几何形状精度主要是指轴颈、外锥面、莫氏锥孔等的圆度、圆柱度等,一般应将其公差限制在尺寸公差范围内。
对精度要求较高的内外圆表面,应在图纸上标注其允许偏差。
(三)相互位置精度轴类零件的位置精度要求主要是由轴在机械中的位置和功用决定的。
通常应保证装配传动件的轴颈对支承轴颈的同轴度要求,否则会影响传动件(齿轮等)的传动精度,并产生噪声。
普通精度的轴,其配合轴段对支承轴颈的径向跳动一般为0.01~0.03mm,高精度轴(如主轴)通常为0.001~0.005mm。
(四)表面粗糙度一般与传动件相配合的轴径表面粗糙度为Ra2.5~0.63μm,与轴承相配合的支承轴径的表面粗糙度为Ra0.63~0.16μm。
二、轴类零件的毛坯和材料(一)轴类零件的毛坯轴类零件可根据使用要求、生产类型、设备条件及结构,选用棒料、锻件等毛坯形式。
对于外圆直径相差不大的轴,一般以棒料为主;而对于外圆直径相差大的阶梯轴或重要的轴,常选用锻件,这样既节约材料又减少机械加工的工作量,还可改善机械性能。
根据生产规模的不同,毛坯的锻造方式有自由锻和模锻两种。
轴类零件加工工艺第一节概述一、轴类.件的功用和结构特点轴类零件主要用于支承传动零件(齿轮、带轮等),承受载荷、传递转矩以及保证装在轴上零件的回转精度根据结构形状,轴的分类如图6-1所示。
根据轴的长度L 与直径d 之比,又可分为刚性轴(L / d≤12 )和挠性轴(L / d > 12 )两种。
(可分为光滑轴、台阶轴、空心轴和曲轴等)轴类零件通常由内外圆柱面、内外圆锥面、端面、台阶面、螺纹、键槽、花键、横向孔及沟槽等组成。
二、轴类零件的技术要求、材料和毛坯装轴承的轴颈和装传动零件的轴头处表面,一般是轴类零件的重要表面,其尺寸精度、形状精度(圆度、圆柱度等)、位置精度(同轴度、与端面的垂直度等)及表面粗糙度要求均较高,是在制订轴类零件机械加工工艺规程时,应着重考虑的因素。
一般轴类零件常选用45#钢;对于中等精度而转速较高的轴可用40cr ;对于高速、重载荷等条件下工作的轴可选用20Cr 和20CrMnTi 等低碳合金钢进行渗碳淬火,或用3sCrMoAIA 氮化钢进行氮化处理。
轴类零件的毛坯最常用的是圆棒料和锻件,只有某些大型的、结构复杂的轴才采用铸件(铸钢或球墨铸铁)。
第二节外圆表面的加工方法和加工方案外圆表面是轴类零件的主要表面因此要合理地制订轴类零件的机械加工工艺规程,首先应了解外圆表面的各种加工方法和加工方案。
本章主要介绍常用的几种外圆加工方法和常用的外圆加工方案。
一、外圆表面的车削加工根据毛坯的制造精度和工件最终加工要求,外圆车削一般可分为粗车、半精车、精车、精细车。
粗车的目的是切去毛坯硬皮和大部分余量。
加工后工件尺寸精度IT11-IT13 ,表面粗糙度Ra50~12.5μm 。
半精车的尺寸精度可达IT8~IT11 ,表面粗糙度角Ra6.3~3.2μm 。
半精车可作为中等精度表面的终加工,也可作为磨削或精加工的预加工。
精车后的尺寸精度可达IT7~IT8 ,表面粗糙度Ra1.6~0.8μm 。
轴类零件加工工艺轴类零件是机器中经常遇到的典型零件之一。
它主要用来支承传动零部件,传递扭矩和承受载荷。
下面由店铺向你推荐轴类零件加工工艺,希望你满意。
轴类零件加工工艺知识和内容轴类零件中工艺规程的制订,直接关系到工件质量、劳动生产率和经济效益。
一零件可以有几种不同的加工方法,但只有某一种较合理,在制订机械加工工艺规程中,须注意以下几点。
1、零件图工艺分析中,需理解零件结构特点、精度、材质、热处理等技术要求,且要研究产品装配图,部件装配图及验收标准。
2、渗碳件加工工艺路线一般为:下料→锻造→正火→粗加工→半精加工→渗碳→去碳加工(对不需提高硬度部分)→淬火→车螺纹、钻孔或铣槽→粗磨→低温时效→半精磨→低温时效→精磨。
3、粗基准选择:有非加工表面,应选非加工表面作为粗基准。
对所有表面都需加工的铸件轴,根据加工余量最小表面找正。
且选择平整光滑表面,让开浇口处。
选牢固可靠表面为粗基准,同时,粗基准不可重复使用。
4、精基准选择:要符合基准重合原则,尽可能选设计基准或装配基准作为定位基准。
符合基准统一原则。
尽可能在多数工序中用同一个定位基准。
尽可能使定位基准与测量基准重合。
选择精度高、安装稳定可靠表面为精基准。
针对上述要求,现举例说明如下。
一渗碳主轴,每批40件,材料20Cr,除内外螺纹外S0.9~C59。
渗碳件工艺比较复杂,必须对粗加工工艺绘制工艺草图)。
主轴加工工艺过程1、车工序采用设备:CA6140、莫氏3号铰刀、莫氏3 号塞规1:5环规工序内容:按工艺草图车全部至尺寸(1)一端钻中心孔φ2。
(2)1:5锥度及莫氏3#内锥涂色检验,接触面>60%。
(3)各需磨削的外圆对中心孔径向跳动不得大于0.1注:最后要进行检查2、淬工序内容:热处理S0.9-C593、车工序内容:去碳。
一端夹牢,一端搭中心架(1)车端面,保证φ36右端面台阶到轴端长度为40(2)修钻中心孔φ5B型(3)调头(4)车端面,取总长340至尺寸,继续钻深至85,60°倒角4、车工序采用设备:CA6140工序内容:一夹一顶(1)车M30×1.5–6g左螺纹大径及ф30JS5处至Φ30+6.0 +5 .0++(2)车φ25至φ25+0.2+0.1长43(3)车φ35至φ353+0.4+0.3(4)车砂轮越程槽5、车工序内容:调头,一夹一顶(1)车M30×1.5–6g螺纹大径及φ30JS5处至φ30+0.6+0.5(2)车φ40至φ40+0.6+0.5(3)车砂轮越程槽6、铣工序内容:铣19+0.28二平面至尺寸7、热工序内容:热处理HRC598、研工序内容:研磨二端中心孔9、外磨工序采用设备:M1430A工序内容:二顶尖,(另一端用锥堵)(1)粗磨φ40外圆,留0.1~0.15余量(2)粗磨φ30js外圆至φ30t+0.1+0.08(二处)台阶磨出即可(3)粗磨1:5锥度,留磨余量10、内磨工序采用设备:M1432A工序内容:用V型夹具(ф30js5二外圆处定位)磨莫氏3﹟内锥(重配莫氏3﹟锥堵)精磨余量 0.2~0.25 11、热工序内容:低温时效处理(烘),消除内应力12、车工序采用设备:Z-2027工序内容:一端夹住,一端搭中心架(1)钻φ10.5孔,用导向套定位,螺纹不攻(2)调头,钻孔φ5攻M6–6H内螺纹(3)锪孔口60°中心孔(4)调头套钻套钻孔ф10.5×25(螺纹不改)(5)锪60°中心孔,表面精糙度0.813、钳工序内容:(1)锥孔内塞入攻丝套(2)攻M12–6H内螺纹至尺寸14、研工序内容:研中心孔Ra0.815、外磨工序内容:工件装夹于二顶尖间(1)精磨φ40及φ35φ25外圆至尺寸(2)磨M30×1.5 M30×1.5左螺纹大径至30-0.2-0.3-(3)半精磨ф30js5二处至ф30+0.04+0.03(4)精磨1:5锥度至尺寸,用涂色法检查按触面大于85%16、磨工序内容:工件装夹二顶尖间,磨螺纹(1)磨M30×1.5–6g左螺纹至尺寸(2)磨M30×1.5–6g螺纹至尺寸17、研工序内容:精研中心孔Ra0.418、外磨工序采用设备:M1432A工序内容:(1)精磨、工件装夹于二顶尖间(2)精磨2-φ30-0.003-0.007至尺寸,注意形位公差19、内磨工序采用设备:MG1432A工序内容:工件装在V型夹具中,以1–ф30外圆为基准,精磨莫氏3号内锥孔(卸堵,以2–ф30js5外圆定位),涂色检查接触面大于80%,注意技术要求“1”“2”20、普工序内容:清洗涂防锈油,入库工件垂直吊挂该轴类零件加工过程中几点说明:1.采用了二中心孔为定位基准,符合前述的基准重合及基准统一原则。
第三十讲轴类零件加工工艺
传动轴机械加工工艺实例
轴类零件是常见的典型零件之一。
按轴类零件结构形式不同,一般可分为光轴、阶梯轴台阶轴的加工工艺较为典型,反映了轴类零件加工的大部分内容与基本规律。
下面就以减速1.零件图样分析
图A-1 传动轴
图A-1所示零件是减速器中的传动轴。
它属于台阶轴类零件,由圆柱面、轴肩、螺纹、
配时有一个正确的位置,并使加工中磨削外圆或车螺纹时退刀方便;键槽用于安装键,以传递转根据工作性能与条件,该传动轴图样(图A-1)规定了主要轴颈M,N,外圆P、Q以及轴肩证。
因此,该传动轴的关键工序是轴颈M、N和外圆P、Q的加工。
2.确定毛坯
该传动轴材料为45钢,因其属于一般传动轴,故选45钢可满足其要求。
本例传动轴属于中、小传动轴,并且各外圆直径尺寸相差不大,故选择¢60mm的热轧圆3.确定主要表面的加工方法
传动轴大都是回转表面,主要采用车削与外圆磨削成形。
由于该传动轴的主要表面M、考表A-3)可为:
粗车→半精车→磨削。
4.确定定位基准
合理地选择定位基准,对于保证零件的尺寸和位置精度有着决定性的作用。
由于该传动实心轴,所以应选择两端中心孔为基准,采用双顶尖装夹方法,以保证零件的技术要求。
粗基准采用热轧圆钢的毛坯外圆。
中心孔加工采用三爪自定心卡盘装夹热轧圆钢的毛坯先加工一个端面,钻中心孔,车出一端外圆;然后以已车过的外圆作基准,用三爪自定心卡盘5.划分阶段
对精度要求较高的零件,其粗、精加工应分开,以保证零件的质量。
该传动轴加工划分为三个阶段:粗车(粗车外圆、钻中心孔等),半精车(半精车各处外圆6.热处理工序安排
轴的热处理要根据其材料和使用要求确定。
对于传动轴,正火、调质和表面淬火用得较综合上述分析,传动轴的工艺路线如下:
下料→车两端面,钻中心孔→粗车各外圆→调质→修研中心孔→半精车各外圆,车槽,7.加工尺寸和切削用量
传动轴磨削余量可取0.5mm,半精车余量可选用1.5mm。
加工尺寸可由此而定,见该轴加车削用量的选择,单件、小批量生产时,可根据加工情况由工人确定;一般可由《机械8.拟定工艺过程
定位精基准面中心孔应在粗加工之前加工,在调质之后和磨削之前各需安排一次修研中面的精度和减小锥面的表面粗糙度值。
拟定传动轴的工艺过程时,在考虑主要表面加工的同时,退刀槽、倒角和螺纹;三个键槽应在半精车后以及磨削之前铣削加工出来,这样可保证铣键槽时在拟定工艺过程时,应考虑检验工序的安排、检查项目及检验方法的确定。
综上所述,所确定的该传动轴加工工艺过程见表A-1。
表A-1 传动轴机械加工工艺卡
9.传动轴机械加工工艺过程工序简图
为了表达清楚各工序的内容及要求,其传动轴加工工艺过程的工序简图见表A-2。
表A-。
