轴类零件数控加工编程实例概要

数控车床编程实例大全数控车床编程是数控加工中至关重要的环节，通过合理的编程，可以实现各种复杂形状零件的高精度加工。

以下为您呈现一些常见的数控车床编程实例，帮助您更好地理解和掌握这一技术。

一、简单轴类零件加工编程假设我们要加工一根直径为 50mm，长度为 100mm 的圆柱形轴，材料为 45 号钢。

程序如下：｀｀｀O0001 （程序名）N10 G50 X150、 Z150、（设定坐标系）N20 G99 （每转进给）N30 M03 S800 （主轴正转，转速 800r/min）N40 T0101 （选择 1 号刀具，1 号刀补）N50 G00 X52、 Z2、（快速定位到加工起点）N60 G01 Z-100、 F02 （直线切削到轴的长度方向）N70 G00 X55、（快速退刀）N80 Z2、（快速退回到起点）N90 M05 （主轴停止）N100 M30 （程序结束）｀｀｀在这个程序中，G50 用于设定坐标系，G99 表示每转进给，M03 启动主轴正转，S800 设定转速，T0101 选择刀具和刀补，G00 是快速定位指令，G01 为直线插补指令，F02 是进给速度。

二、阶梯轴加工编程现在要加工一个阶梯轴，大端直径 60mm，小端直径 40mm，长度分别为 80mm 和 50mm。

程序如下：｀｀｀O0002N10 G50 X150、 Z150、N20 G99N30 M03 S1000N40 T0101N50 G00 X62、 Z2、N60 G01 Z-80、 F02N80 Z-130、N90 G00 X100、N100 Z100、N110 M05N120 M30｀｀｀此程序中，通过逐步改变刀具的 X 坐标值，实现了阶梯轴的加工。

三、螺纹轴加工编程以加工一个 M30×2 的螺纹轴为例，长度为 100mm。

｀｀｀O0003N10 G50 X150、 Z150、N20 G99N30 M03 S600N40 T0101N50 G00 X32、 Z2、N60 G92 X29、 Z-100、 F2、（螺纹切削循环）N80 X282N90 X2805N100 G00 X100、N110 Z100、N120 M05N130 M30｀｀｀在这个程序中，G92 是螺纹切削循环指令，通过多次改变 X 坐标值来逐步切削螺纹。

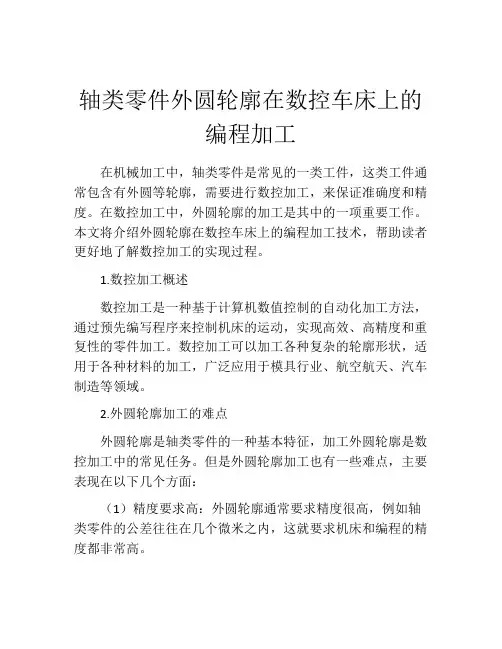

轴类零件外圆轮廓在数控车床上的编程加工在机械加工中，轴类零件是常见的一类工件，这类工件通常包含有外圆等轮廓，需要进行数控加工，来保证准确度和精度。

在数控加工中，外圆轮廓的加工是其中的一项重要工作。

本文将介绍外圆轮廓在数控车床上的编程加工技术，帮助读者更好地了解数控加工的实现过程。

1.数控加工概述数控加工是一种基于计算机数值控制的自动化加工方法，通过预先编写程序来控制机床的运动，实现高效、高精度和重复性的零件加工。

数控加工可以加工各种复杂的轮廓形状，适用于各种材料的加工，广泛应用于模具行业、航空航天、汽车制造等领域。

2.外圆轮廓加工的难点外圆轮廓是轴类零件的一种基本特征，加工外圆轮廓是数控加工中的常见任务。

但是外圆轮廓加工也有一些难点，主要表现在以下几个方面：（1）精度要求高：外圆轮廓通常要求精度很高，例如轴类零件的公差往往在几个微米之内，这就要求机床和编程的精度都非常高。

（2）加工路径复杂：外圆轮廓加工需要画出各种复杂的轮廓，这对于初学者来说可能比较困难。

（3）刀具选择：不同的外圆轮廓需要使用不同的刀具，刀具选择合理与否直接关系到加工质量。

3.编程加工步骤下面介绍利用数控车床加工外圆轮廓的编程步骤。

编程分为手工编程和CAM编程两种方式，本文重点介绍手工编程的方法。

（1）选择刀具和夹具：对于不同的外圆轮廓，建议选择不同的切削刀具，例如圆弧刀具、直角刀具、倒角刀具等。

（2）数据输入：编程得先将所需加工的数据输入数控系统，包括直径、长度、角度等参数。

其中直径是最重要的参数，所有其他参数都在此基础上推算。

（3）加工路径设置：设置加工路径是编程的核心步骤，主要有以下几种方法：- 根据轮廓数据进行手动编程，通过输入坐标值和切削指令来设置加工路径。

- 利用CAD/CAM软件，用鼠标绘制轮廓图形，然后通过转化为数字控制代码来生成加工路径。

- 借助仿真软件，对轮廓进行仿真加工，然后根据加工路径生成控制代码。

（4）G代码编辑：在上述步骤完成后，就要通过G代码编辑器生成数控程序。

轴类零件的数控工艺分析与编程(毕业论文)随着数控技术的不断发展，越来越多的企业开始采用数控机床进行生产加工。

而轴类零件作为数控加工中的重要部分，其数控工艺分析与编程也变得越来越重要。

本文将围绕轴类零件的数控工艺分析与编程进行研究。

一、数控工艺分析1. 原材料选用轴类零件通常采用高强度、高硬度的合金钢材料进行加工。

在进行数控工艺分析时，需对材料的力学性能进行分析，好的材料具有良好的机械强度、韧性和可加工性。

2. 工艺流程确定在进行数控工艺分析时，需根据轴类零件的形状、尺寸和要求来确定工艺流程。

也就是说，需要先对零件进行设计，绘出图纸，然后确定数控机床的加工工艺流程，包括采用何种加工方式、加工顺序和工艺参数等。

3. 工艺参数确定在进行数控工艺分析时，还需要确定一系列工艺参数，如切削刃具的选择、切割深度、切削速度、进给量等。

这些参数对加工质量和成本都有着至关重要的影响，因此需进行合理的分析和选择。

4. 数控编程在确定好各项工艺参数后，还需要进行数控编程，根据加工流程和工艺参数进行编程。

编程时需要注意刀具半径、进给速度等参数的设置，保证加工精度和速度。

二、数控编程1. 学习基本指令在进行数控编程时，需要学习基本指令，包括G代码、M代码、T代码等。

这些代码主要用于控制数控机床的运动和操作。

例如，G代码用于控制切削动作和进给运动，M代码用于控制辅助动作和机床开关，T代码则用于选择刀具。

2. 编程语言选择数控编程采用不同的编程语言，常见的有G代码、M代码和ISO代码等。

其中，G代码是数控编程的基础，适用于大多数零件的加工。

而ISO代码则比较复杂，适用于高精度、复杂零件的加工。

3. 编程流程数控编程需要按照一定的流程进行，通常包括以下几个步骤：（1）绘制零件的图形和尺寸，确定加工工艺流程和工艺参数。

（2）选择合适的编程语言，并编写程序，根据加工流程和工艺参数进行编码。

（3）编写程序前，需要进行模拟，检查编写的程序是否符合要求。

数控车床编程实例详解（30个例子）1. 基础G00轨迹移动G00指令可以用于快速移动机床上的工具，不做切削。

例如，要将铣刀从(0,0,0)点移动到(100,100,0)可以使用下面的编程：G00 X100 Y100 Z02. 简单的G01直线插补3. 向X正方向设定工件原点在某些情况下，需要在工件上设计的特定原点作为整个程序的起点。

在下面的例子中，我们将工件原点移到X轴上的10毫米位置:G92 X104. G02 G03 模拟圆弧G02和G03指令可以用于沿着一条圆弧轨迹移动工具。

例如，以下代码将插入一个逆时针圆弧：G03 X50 Y50 I25 J05. 床上对刀长度测量刀具长度对刀是数控车床操作的重要步骤。

在这个例子中，我们使用手动设定对刀。

首先，我们将铣刀移动到Z轴处的一个位置，然后将刀具轻轻放置在工件上以测量其长度。

最后，我们将刀具测量值输入机床，以便于适当地调整刀具长度。

6. 坐标旋转在某些情况下，需要在XY平面上绕特定角度旋转工件，以便于确保最佳切削角度。

在这个例子中，我们将工件绕着Z轴旋转45度：G68 X0 Y0 R457. 使用M code 启动或停止旋转工件M03用于启动旋转工作台的主轴，M05用于关闭它。

例如，以下代码段启动了工作台的主轴，并等待它旋转到合适速度，以便于切削。

8. 镜像轨迹在制造工具或零件时，可能需要将一个轮廓沿着特定轴镜像。

例如，以下代码镜像X 轴上的轮廓：G01 X50 Y0G01 X0 Y50G01 X-50 Y0G01 X0 Y-50MHE29. 使用G04指令延迟程序G04指令用于程序内部的延迟。

例如，以下代码让机床停顿1秒钟：G04 P100010. 利用G10指令改变工作坐标系G10指令可以用于更改工作坐标系。

例如，下面的代码段将当前坐标系设定为{X50 Y50 Z0}：11. 使用G17, G18和G19指令绘制园形、X-Y平面和Z-X平面G17G02 X50 Y50 I25 J0G02 X0 Y0 I-25 J0G02 X-50 Y50 I0 J25G02 X0 Y100 I25 J0G02 X50 Y50 I0 J-25G02 X0 Y0 I-25 J0MHE2M30指令可以用于彻底结束程序。

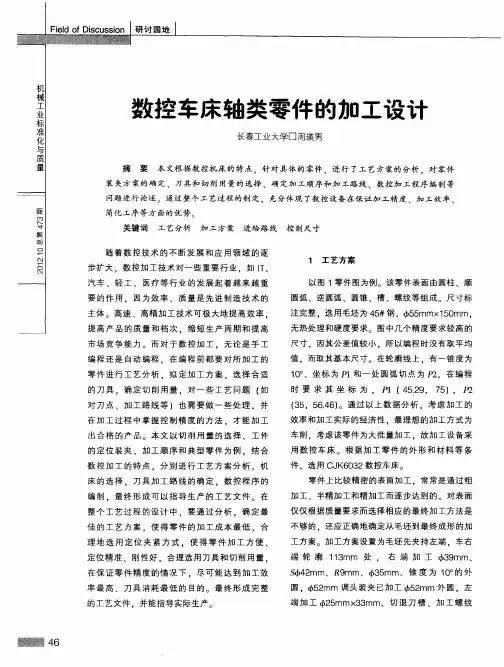

1.引言随着计算机技术的高速发展，传统的制造业开始了根本性变革，各工业发达国家投入巨资，对现代制造技术进行研究开发，提出了全新的制造模式。

20世纪中叶数控技术的出现，给机械制造业带来了革命性的变化。

数控加工，是指在数控机床上进行零件加工的一种工艺方法，数控机床加工与传统机床加工的工艺规程从总体上说是一致的，但也发生了明显的变化。

用数字信息控制零件和刀具位移的机械加工方法。

它是解决零件品种多变、批量小、形状复杂、精度高等问题和实现高效化和自动化加工的有效途径。

二十一世纪机械制造业的竞争，其实质是数控技术的竞争。

长期以来，我国的数控系统为传统的封闭式体系结构，加入世贸组织后，中国正在努力逐步成为“世界制造中心”，为了增强竞争能力，中国制造业开始广泛使用和创新先进的数控技术。

2.数控机床的特点(1) 通用性强，生产率高，加工精度高且稳定，操作者劳动强度低。

(2) 换批调整方便，适合于多种中小批柔性自动化生产。

(3) 适合于复杂零件的加工(4) 便于实现信息流自动化，在数控车床基础上，可实现计算机集成制造系统。

3.零件图分析零件加工图如下：图1 轴零件图如图1所示，该零件表面由圆柱、圆锥，圆弧、槽、螺纹、内孔等表面组成，尺φ，无热处理和硬度要求。

寸标注完整，材料为45钢，毛坯为mm85⨯165加工方法的选择原则是保证加工表面的精度和表面粗糙度的要求，由于获得同一级精度及表面粗糙度的加工方法一般有许多，因而在实际选择时，要结合零件的形状、尺寸大小和形位公差等要求全面考虑。

图上几个精度较高的尺寸，因其公差值较小，所以编程时取其基本尺寸。

4.数控机床与系统的选择4.1数控机床的选择：选择台州市温岭金东数控机械厂生产的经济型CJK6134数控仪表车床作为加工设备，其外形图如下：图2 CK6132S数控机床外形图本车床是适用国内外市场需要而设计的车床，其用途广泛，适用于各种系统，能加工各种零件的外圆，内圆，端面，锥度，切槽以及螺纹等，故在48mm以下的可以直接进入主轴孔内夹持加工，该车床结构简单，操作灵便，刚性强，适宜于利用黑色金属，其加工精度可达6级。

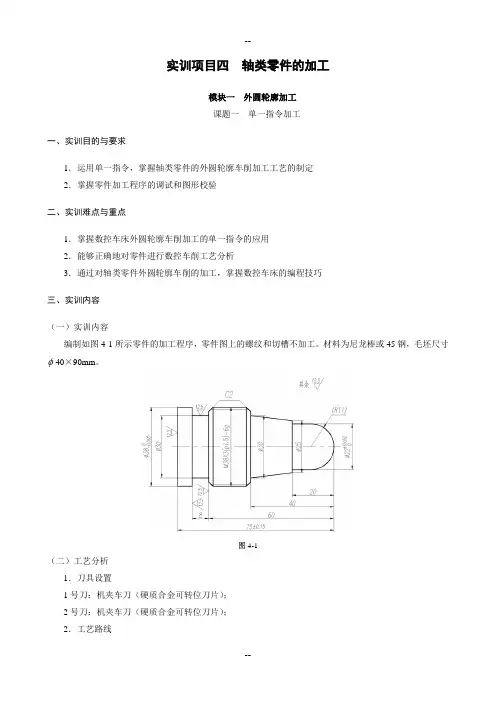

实训项目四轴类零件的加工模块一外圆轮廓加工课题一单一指令加工一、实训目的与要求1．运用单一指令，掌握轴类零件的外圆轮廓车削加工工艺的制定2．掌握零件加工程序的调试和图形校验二、实训难点与重点1．掌握数控车床外圆轮廓车削加工的单一指令的应用2．能够正确地对零件进行数控车削工艺分析3．通过对轴类零件外圆轮廓车削的加工，掌握数控车床的编程技巧三、实训内容（一）实训内容编制如图4-1所示零件的加工程序，零件图上的螺纹和切槽不加工。

材料为尼龙棒或45钢，毛坯尺寸 40×90mm。

图4-1（二）工艺分析1．刀具设置1号刀：机夹车刀（硬质合金可转位刀片）；2号刀：机夹车刀（硬质合金可转位刀片）；2．工艺路线（1）棒料伸出卡盘外约90mm，找正后夹紧。

（2）用1号刀，进行零件的轮廓粗加工。

（3）用2号刀，进行零件的轮廓精加工。

3．加工工艺卡片1．FANUC0i mate-TC系统（1）粗加工程序O1000 程序名G54G98G21；采用G54坐标系，分进给，公制单位S600M3；主轴正转，600r/minT0101；换1号外圆粗加工刀G0X42Z0；G1X-1F100；车端面Z2；G0X39；G1Z-80F100；粗车Φ39外圆X45；G0Z2；G1X31F100；粗车Φ31外圆Z-40；X45；G0Z2；G1X23F100；粗车Φ23外圆Z-20；X26；X31Z-40；粗车螺纹右倒角X45；G0Z2；G1X19F100；G3X23Z-2R11；第一次粗车R11圆弧X35；G0Z2；G1X15F100；G3X23Z-4R11；第二次粗车R11圆弧X35；G0Z2；G1X11F100；G3X23Z-6R11；第三次粗车R11圆弧X35；G0Z2；G1X7F100；G3X23Z-8R11；第四次粗车R11圆弧X35；G0Z2；G1X3F100；G0X100；快速退刀Z100；M05；主轴停M30；主程序结束（2）精加工程序O1001 程序名G54G98G21；采用G54坐标系，分进给，公制单位S1000M3；主轴正转，1000r/minT0202；换2号外圆精加工刀G0X45Z2；X0；G1Z0F60；G3X22Z-11R11；精车R11圆弧G1Z-20；X25；精车台阶X30Z-40；精车圆锥X34；精车台阶X37.8Z-42；精车倒角Z-80；精车Φ38外圆X50；退出加工范围G0X100；快速退刀Z100；M05；主轴停M30；主程序结束2．华中HNC-21T/22T系统指令编程与FANUC—0i编程基本一致，把“G98”改成“G94”或者省略“G98”。

目录1.零件图工艺分析2设备选择3确定零件的定位基准和装夹方式4确定加工顺序及进给路线5刀具的选择6确定切削用量7填写数控加工工艺文件轴类零件的数控加工工艺的编制及加工图1.零件图工艺分析零件车削工艺分析如图1-1所示，零件材料处理为：45钢，下面对该零件进行数控车削工艺分析。

零件如图：图1-1 零件图1．1数控加工工艺基本特点数控机床加工工艺与普通机床加工原则上基本相同，但数控机床是自动进行加工，因而有如下特点：①数控加工的工序内容比普通机床的加工内容复杂，加工的精度高，加工的表面质量高，加工的内容较丰富。

②数控机床加工程序的编制比普通机床工艺编制要复杂些。

这是因为数控机床加工存在对刀、换刀以及退刀等特点，这都无一例外的变成程序内容，正是由于这个特点，促使对加工程序正确性和合理性要求极高，不能有丝毫的差错。

否则加工不出合格的零件。

在编程前我们一定要对零件进行工艺分析，这是必不可少的一步，如图1-1我要对该零件进行精度分析，选择加工方法、拟定加工方案、选择合理的刀具、确定切削用量。

该零件由螺纹、圆柱、圆锥、圆弧等表面组成。

可控制球面形状精度、30°的锥度等要求。

经上面的分析，我可以采用以下工艺措施：（1）为便于装夹，为了保证工件的定位准确、稳定，夹紧方面可靠，支撑面积较大，零件的左端是最大直径圆柱ф85mm，中段的圆柱ф80mm。

右端是螺纹，应先装夹毛坯加工出左端圆弧及圆柱ф85mm、ф80mm调头装夹ф80mm的圆柱加工右端螺纹、圆柱及锥面，毛坯选ф85×350mm。

1.2设备选择根据该零件的外形是轴类零件，只有在数控车床上加工才能保证其加工的尺寸精度和表面质量。

我选择在本校的数控机床HNC-CK6140加工该零件。

1.3确定零件的定位基准和装夹方式1.3.1粗基准选择原则（1）为了保证不加工表面与加工表面之间的位置要求，应选不加工表面作粗基准。

（2）合理分配各加工表面的余量，应选择毛坯外圆作粗基准。

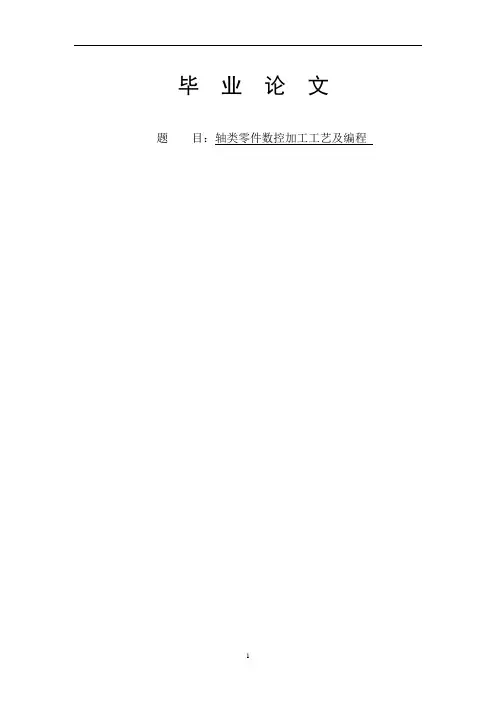

毕业论文题目：轴类零件数控加工工艺及编程轴类零件数控加工工艺及编程摘要：数控机床加工工艺与普通机床加工工艺在原则上基本相同，但数控加工的整个过程是自动进行的。

数控加工的工序内容比普通机床的加工的工序内容复杂，这是因为数控机床价格昂贵，若只加工简单的工序，在经济上不合算，所以在数控机床上通常安排较复杂的工序，甚至是在通用机床上难以完成的那些工序。

数控机床加工程序的编制比普通机床工艺规程编制复杂，这是因为在普通机床的加工工艺中不必考虑的问题，如工序内工步的安排、对刀点、换刀点及走刀路线的确定等问题，在数控加工时，这一切都无例外地都变成了固定的程序内容。

正由于这个特点，促使对加工程序的正确性和合理性要求极高，不能有丝毫的差错，否则加工不出合格的零件。

关键词：轴类零件数控车削工艺设计一、零件加工工艺分析1.零件图分析如图1.1所示该零件从结构上来看包括内﹑外表面：内表面主要是孔，外表面由圆柱、圆锥、顺圆弧、逆圆弧及螺纹等表面组成，其中多个直径以及宽度尺寸有较严格的尺寸精度和表面粗糙度要求，适合数控车削加工；球面Sφ48㎜的尺寸公差还兼有控制该球面形状（线轮廓）误差的作用；零件材料为45钢，该材料具有较高的强度以及较好的韧性﹑塑性；无热处理和硬度要求。

图1.12.工艺分析(1)如图1.1所示内孔直径φ28,圆柱尺寸φ35﹑φ42和φ52,宽度尺寸4和3,取中值作为编程的尺寸依据。

其他尺寸皆取基本尺寸作为编程尺寸依据。

(2)φ52的圆柱与φ28的孔有较高的同轴度要求,加工时必须以同一个定位基准进行加工。

(3)φ28的公差等级为IT8表面粗糙度Ra为1.6，宜采用钻→扩→铰进行加工以保证尺寸和表面粗糙度的要求。

(4)在轮廓曲线上，有三处为圆弧，其中两处为既过象限又改变进给方向的轮廓曲线，因此在加工时应进行机械间隙补偿，以保证轮廓曲线的准确性。

(5)零件中有比较大的圆弧需要进行加工，为了不使加工过程中出现过切现象选择较大副偏角的车刀进行加工。

设计任务书设计题目：轴类零件的数控加工编程设计要求：1、了解数控的构成与使用规程。

2、绘制零件的CAD图。

3、一定要保证零件的车削精度，不能出现零件有损坏的情况。

4、选择合适的刀具。

5、选择合适的夹具。

6、编写零件的数控程序，并检查执行程序。

设计进度要求：第一周：确定毕业设计题目。

第二周、第三周：查阅资料。

第四周、第五周：进行初步的设计。

第六周：对设计进行修改。

第七周：对设计进行进一步的修改优化。

第八周：完成设计，打印初稿。

指导教师（签名）：摘要随着科学技术和工业生产的飞速发展，国民经济各个部门迫切需要各种各样质量优、性能好、效率高、能耗低、价格廉的机械产品。

其中，产品设计是决定产品性能、质量水平、市场竞争力和经济效益的重要环节。

因此，采用数控加工就成了最好的选择，因为它加工效率高、质量好、加工精度高。

本文主要介绍数控加工技术概述、数控加工的切削基础、数控加工工艺设计及数控加工工艺文件、数控加工的工具系统、数控加工夹具、复杂形状零件的数控加工工艺、数控车削和加工中心的加工工艺。

关键词：数控工艺，加工夹具目录摘要II1 数控技术概述11.1 数控机床的产生与发展21.2 数控加工的特殊之处51.3 数控加工工艺特点与内容62刀具和切削用量的选择82.1数控机床对刀具的要求82.2 数控刀具材料的选择82.3切削用量的选择92.4数控车床刀具的选刀过程113夹具的选择124 数控机床的坐标系统144.1机床坐标系144.2工件坐标系145数控车削工艺155.1数控加工工艺内容的选择155.2数控加工零件的工艺性分析155.3 备注216结论23致谢24参考文献251数控技术概述数控技术是综合运用计算机数字化信息对精密机械运动过程进行自动控制的技术，是先进的光电一体化高薪技术工种。

随着科学技术的迅速发展和以济竞争日趋激烈，产品更新换代的周期越来越短，机械产品的性能，结构及形状不断改进，对零件加工质量和精度要求越来越高，为有效保证产品质量，提高劳动生产率和降低成本，要求机床不仅具有较好的通用性和灵活性，而且要求加工过程实现自动化。

实训一简单轴类零件的编程及加工实训目的：1、掌握数控车床G00、G01、G02 、G03指令编程方法及应用。

2、掌握对读图及分析其加工工艺的方法。

3、能编写出本课题的加工程序。

4、能根据加工程序在计算机上进行模拟仿真，并能在机床上进行加工。

实训地点：实习车间实训设备：广数、FANUC实训材质：尼龙棒料实训量具: 游标卡尺外径千分尺实训内容：【案例1】如图1-1所示，毛坯直径Φ33mm，材料为尼龙，要求在数控车床上完成加工，小批量生产。

1、零件图工艺分析（1）技术要求分析。

如图1-1所示，零件主要包括外圆、凹凸圆弧面、倒角。

( 2 ) 确定装夹方案、定位基准、加工起点、换刀点。

（3）确定零件的定位基准、装夹方案。

定位基准：工件轴心线为基准。

装夹方案：车一刀毛坯表面，夹已加工表面，伸出25mm。

（4）分析并用图表示各刀具、确定对刀点。

( 5 )制定加工工艺路线，确定刀具及切用量，如表1-1所示。

【案例1】刀具卡【案例1】工序和操作清单2、数值计算3、工件参考程序与加工操作过程（1）工件参考程序如下表所示。

（2）输入程序。

（3）数控编程模拟软件对加工刀具轨迹仿真，进行程序效验及修整。

（4）安装刀具，对刀操作，建立工件坐标系。

（5）启动程序，自动加工。

（6）停车后，按图纸要求检测工件，对工件进行误差与质量分析。

4、安全操作和注意事项（1）加工工件时，刀具和工件安装必须牢固、可靠。

（2）安装刀具时，刀尖对齐工件中心高，对刀前，先将工件端面车平。

（3）加工零件时要注意刀具与卡盘是否碰撞。

（4）为保证精加工尺寸准确性，可分为粗加工、精加工。

（5）机床突然断电，再次上电后必须重新回机床参考点。

5、巡回指导（1）注意学生的对刀方法和步骤是否正确。

（2）观察学生在加工过程中是否有报警情况出现，查清原由，记录在案，以备下次提醒同学。

（3）要求学生分成小组加工，但操作只能由一个人来完成。

（4）注意学生的安全文明生产。

6、结束指导根据学生加工过程中出现的问题及工件尺寸的分析、总结教训，使学生从生产中自己发现问题，改善工艺。
