紧 线 作 业 指 导 书

鸳鸯坝-金汤110kV（江嘴至关口段）送电线路改造工程放紧线施工作业指导书（施工方案）绵阳启明星集团有限公司二0一三年三月批准：____________ ________年____月____日审核：____________ ________年____月____日编写:____________ ________年____月____日目录一、工程概况 0二、施工准备 (7)三、施工作业过程（工序） (9)四、放紧线施工技术措施 (10)五、附件安装 (13)六、安全技术措施与质量注意事项 (18)七、工期及停电计划八、放线施工及附件安装作业施工危害辨识风险评价 (22)九、记录 (23)一、工程概况1、工程概述1。

1建设规模和设计范围（1）从鸳鸯坝～金汤110kV线路27＃直线塔下方新建转角塔起，至鸳鸯坝～金汤110kV 线路46＃转角塔后方新建转角塔止，改造线路全长9.868千米的110千伏单回线路本体设计（导线标称截面1×150mm²),拆除原线28＃至46＃杆塔约10km。

（2）对本工程影响范围内的电信线路保护设计（3)辅助设施只在本工程中列入所需费用。

1.2 铁塔使用情况一览表本工程共使用6种杆塔型式,计20基。

其中单回直线杆塔2基，单回转角杆塔16基。

1。

22。

1线路路径路径选择主要受原线路相对位置、地形条件、修水电站的大面积爆破区的影响,线路路径唯一.线路从原鸳鸯坝～金汤110kV线路27＃直线塔下方约34m处立一基转角塔，左转大角沿山脊走线，在火地右转，经麦崩、高悟、初咱后,在粑丫河坝跨大渡河后终于原鸳鸯坝～金汤110kV线路46#转角塔后方的新建转角塔。

线路全长约9。

868km，路径曲折系数1。

4.改造线路建成后将拆除原鸳鸯坝~金汤110kV线路28#至46#杆塔约10km.路径方案详见《线路路径图》，图号：HY—S1006S—D0101-02。

2。

2沿线自然特征沿线地形、地貌及地质情况改造线路地形地貌主要为侵蚀剥蚀构造高山及高中山，高程分布在1550-2260m,相对高差约200—700m左右,线路多在山顶及斜坡地带走线，总体上塔位场地地形较平缓开阔，多呈缓坡山脊或台地，局部塔位山高坡陡，场地狭窄高差大。

大庄供电所10kV 及以下
架空线路施工标准化作业指导书
编号：2011-YN-18
本标准化作业指导书由沂南县供电公司乡镇电管部提出。

本标准化作业指导书汇编起草单位：大庄供电所本标准化作业指导书起草人：邵明华、李守红、李学才、屈长进初审：祖洪忠
会审：高更树
批准：刘庆涛本标准化作业指导书于2011 年10 月15 日首次发布。

本标准化作业指导书委托乡镇电管部负责解释。

、适用范围:
本指导书适用于大庄供电所10kv及以下农村电网升级改造工程的杆塔基础、立杆、放线、紧线等施工（其他项目施工可参照执行）。

二、引用标准：
GB- 50173《电气装置安装工程35kV及以下架空线路施工及验收规范》
GB- 50303《建筑电气工程施工质量验收规范》
DL/T —5161《电气装置安装工程质量检验及评定规程》
DL- 5009.2《电力建设安全工作规程》（架空电力线路部分）
Q/CSG11105.4-2008《国家电网工程施工工艺控制规范》
山东省电力有限公司编写《供电企业现场标准化作业指导书》
三、施工流程控制:
1.准备阶段
工作任务
施工作业现场简图:
施工地段
施工准备
注：施工负责人在开工前认真组织施工人员对“施工四措”、安全技术交底以及施工方案等进行学习。

人员分工情况
工器具
1.6个人防护用品
2.安全风险及控制措施
作业风险评估
3•
作业阶段 作业前工作
作业内容
4 •结束阶段
质量检验
竣工验收。

110KV龙石至碧湖送出线路工程杆塔组立、紧线作业指导书批准：日期：年月日审核：日期：年月日会签：日期：年月日编制：日期：年月日丽水正阳电力建设有限公司丽水项目部二OO六年三月编号：QR-7.5-03编号：QR-7.5-03一、工程概况本工程施工图设计从110KV碧湖变构架起至110KV龙石变110KV 进线构架止的110KV线路本体设计，线路全长9.7KM，全线杆塔工32基，转角13基，其中双回路转角塔2基双回路钢管塔4基，单回路转角铁塔7基；直线塔19基，单回路直线塔15基，单回路直线钢管塔4基，本工程110KV龙石变侧32#终端塔至23#塔段线路采用双回路架设，双回路部分导地线按双回路架设。

本工程全线均采用定型铁塔，金具采用97部颁标准，铁塔8M以下采用JFX（D）五边园角防盗系列紧固，拉线塔UT型线夹采用防盗螺帽铁塔加工时塔腿板地脚螺栓孔小于ф36按ф36加工。

全线采用8片FC70P/146F 防污型钢化玻璃绝缘子，直线塔采用单联，重要跨越采用双联，转角、耐张塔采用双联，进出线线路侧采用单联钢化玻璃绝缘子，构架侧采用8片单联瓷质XWP型绝缘子。

本工程气象区为标准浙Ⅲ区，导线采用LGJ-240/40稀土铝合金镀层钢芯希土铝绞线，一根地线采用GJ-50稀土铝合金镀层钢绞线，另一根采用OPGW复合光缆地线，OPGW复合光缆地线挂在面向线路大号侧左边。

导线防震锤采用FDZ型，地线防震锤采用FDZ-T型，金具采用节能型铝合金金具。

二、编制依据：１）设计施工图及有关设计文件。

２）有关规定及送电线路施工经验的积累资料。

３）架空电力线路施工及验收规范GBJ233-904）浙江省丽水市正阳电力设计院编制上报的《110KV龙石至碧湖送出线路工程》塔改造初步设计资料。

三、工程目标：工期目标：工期计划110ＫＶ龙石工程：2005年10月15日开工到2006年3月30日竣工，如因政策、停电计划顺延.质量目标：工程竣工验收一次合格率95％以上，竣工移交合格率100％。

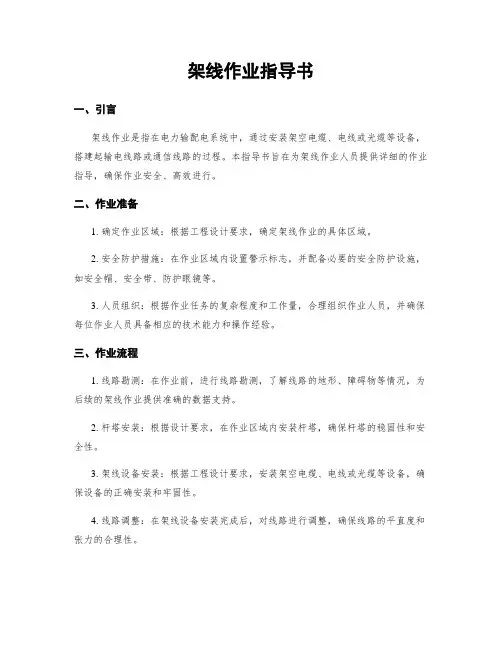

架线作业指导书一、引言架线作业是指在电力输配电系统中，通过安装架空电缆、电线或光缆等设备，搭建起输电线路或通信线路的过程。

本指导书旨在为架线作业人员提供详细的作业指导，确保作业安全、高效进行。

二、作业准备1. 确定作业区域：根据工程设计要求，确定架线作业的具体区域。

2. 安全防护措施：在作业区域内设置警示标志，并配备必要的安全防护设施，如安全帽、安全带、防护眼镜等。

3. 人员组织：根据作业任务的复杂程度和工作量，合理组织作业人员，并确保每位作业人员具备相应的技术能力和操作经验。

三、作业流程1. 线路勘测：在作业前，进行线路勘测，了解线路的地形、障碍物等情况，为后续的架线作业提供准确的数据支持。

2. 杆塔安装：根据设计要求，在作业区域内安装杆塔，确保杆塔的稳固性和安全性。

3. 架线设备安装：根据工程设计要求，安装架空电缆、电线或光缆等设备，确保设备的正确安装和牢固性。

4. 线路调整：在架线设备安装完成后，对线路进行调整，确保线路的平直度和张力的合理性。

5. 电气接地：根据电力系统的要求，对架线设备进行电气接地，确保系统的安全性和可靠性。

6. 安全检查：在作业完成后，进行安全检查，确保设备安装的质量和安全性。

四、作业注意事项1. 安全第一：在进行架线作业时，必须时刻将安全放在首位，严格遵守相关的安全操作规程和操作规范。

2. 现场管理：作业现场必须保持整洁有序，杜绝乱堆乱放现象，确保作业人员的安全和作业效率。

3. 设备检查：在进行架线作业前，必须对所使用的设备进行检查，确保设备的正常运行和安全性。

4. 天气条件：在恶劣的天气条件下，如大风、暴雨等，应暂停架线作业，确保作业人员的安全。

5. 紧急情况应急预案：在作业过程中，如遇到紧急情况，应按照应急预案进行处理，确保作业人员的安全和设备的完整性。

五、作业总结在架线作业完成后，应及时进行作业总结，总结作业中的问题和不足，并采取相应的改进措施，以提高作业效率和安全性。
