汽轮机转子可倾瓦结构及检测方法摘要：文章中主要阐述了发电机组转子支撑轴瓦的结构，检修中的检测方法。
关键词：轴承；可倾瓦；抗振性简介：支承轴承是汽轮机的重要部件之一，支撑发电机组转子全部动、静载荷，可倾瓦工作环境直接影响到发电机组是否能安全运行，针对可倾瓦支承轴承在日常运行中容易出现的问题，需要提出行之有效的检修方法和检修工艺，为便于掌握检修工作下面介绍可倾瓦的结构及检测方法。
1、可倾瓦的结构1.1 可倾瓦轴承可分为轴承体及轴瓦两部分，下面分述结构、形式。
轴承体是一般铸钢铸成，由水平结合面分为上。
下两部分，下轴承与轴承座之间四块垫铁接触，水平面与轴承座平行。
上轴承体水平结合面与轴承座水平结合面接触，用四个螺丝固定。
如图1所示：为便于安装及检修调整轴瓦紧力轴承体内上部两个可倾瓦按旋转方向分别有供油管直接供油。
如图2所示：下部两块支承可倾瓦按旋转方前部各设两个供油管，轴承体前。
后设有档油板，防止有润滑油顺轴外流，油档为一般铁板制成，并镶有铜制的密封齿，密封齿与轴保持0.15-0.25mm间隙。
1.2 可倾瓦是超临界机组高压转子、中压转子、低压转子所配套的支承轴瓦，由上、下轴承体组成，轴瓦体为铸钢内衬轴承钨金，加工成所需要的形状，使轴瓦内径与轴径形成楔形间隙保证在机组运行中产生稳定的油膜。
可倾瓦每块瓦内孔成圆筒形状与轴径相吻合，上部两块可倾瓦与轴顶部间隙一般为0.4mm左右，下部两块可倾瓦设有四个顶轴油孔，供机组盘车时供压力6.5-7.5MPa顶轴油，将轴顶起高度为0.05mm。
超临界机组轴瓦设置高压油顶轴装置，它在下瓦每个可倾瓦开四个顶轴油孔直径6mm，在盘车启动前由专用高压活塞式注油泵供入压力7.5MPa高压油，将轴顶起使转子起动时磨擦力矩降低，减少转子临时热弯曲创造条件，同时也减小轴瓦的磨损。
2、可倾瓦的检查2.1 可倾瓦外表的宏观检查，可倾瓦分解后对轴瓦作如下检查，轴承钨金表面工作痕迹是否符合要求，工作表面是否被磨损，轴承钨金表面有无损伤及腐蚀现象，轴承钨金有无裂纹，用仪器对轴瓦钨金表面进行检查有无脱胎现象。

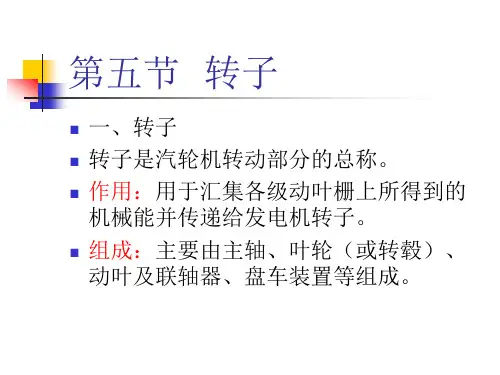

汽轮机转子检修工艺及要求1.1 转子结构概述1.1.1汽轮机转动部分总称为转子，它由主轴、叶轮、叶片、联轴器及其他一些部件组成、它把经过喷咀的蒸汽所产生的动能转变为汽轮机轴的机械能，从而带动发电机。
按主轴与其他部件的组合方式，转子可分为套装转子、整锻转子、焊接转子和组合转子大四类。
我们公司1#、2#机组均采用铬钼钒珠光体钢整体锻造合套装叶轮组合式转子（结构如图所示），包括高压单列调节级、中压单列调节级在内的第1到15级采用整锻结构，第16级到20级叶轮为套装结构，叶轮端面开径向键，内控没有键槽，从而大大提高了安全性。
为了提高效率末三级采用了扭叶片，采用组合转子的目的是为了减小锻件尺寸。
组合转子的结构如图所示：高温、高压部分的叶轮和转子一体整锻而成，中低压、中低温部分的叶轮及后轴封套用热套的方式套装在轴上。
组合转子结构图在转子的前轴封段及各级间的汽封处，均车有汽封城墙方齿，轴封套及隔板上的汽封高低齿组成迷宫式轴封。
后轴封采用斜齿型。
1～18级叶片所采用的叶根为“T”形带小脚叶根，均用填隙条胀紧。
2～17级叶型为等截面，18～20级动叶片为变截面。
第19、20级采用叉形叶根。
第20级叶片进汽边表面火焰淬火，以防冲刷或锈蚀。
汽轮机和发电机之间采取刚性联轴器连接。
刚性联轴器按制造方法可分为整锻和套装两种，本机属套装类刚性联轴器。
这种联轴路结构简单、制造方便，强度高，不仅能传递扭矩，而且能传递轴向推力，但这种联轴器也有缺点，如对两轴得同心度要求严格，并且一个转子的振动能通过联轴器传到另一个转子上，这对查明转子的振动原因增加了困难。
联轴器中心要求参照厂家汽轮机安装说明。
本机的轴上还套装有盘车齿轮。
转子盘车装置装于后轴承盖上，由电动机驱动，通过蜗轮杆副及齿轮减速达到盘车所需要的速度。
当转子的转速高于盘车速度时，盘车装置能自动退出工作位置。
在无电源的情况下，在盘车电动机的后轴伸装有手轮，可进行手动盘车。
1.1.2转子出缸前的测量为了解检修前转子及相关零部件的状况，以利于汽轮机缺陷的分析，为转子检修和装复时的调整提供参考，转子吊出汽缸前，在其原有工作位置上应作一系列的测量并详细记录。
汽轮机主轴结构详解
汽轮机主轴是汽轮机中的重要部件，其结构通常包括以下几个部分：
1. 转子：转子是汽轮机的核心部件，由主轴、叶轮、叶片和联轴器等组成。
主轴通过叶轮和叶片将蒸汽的热能转化为转子的机械能。
2. 叶轮：叶轮安装在主轴上，叶片安装在叶轮上。
当转子旋转时，叶轮和叶片一起带动汽轮机转动，将蒸汽的热能转化为机械能。
3. 叶片：叶片安装在叶轮上，设计成一定的形状和角度，以充分利用蒸汽的热能。
叶片的材质通常为合金钢或不锈钢，具有较高的强度和耐腐蚀性。
4. 联轴器：联轴器是连接汽轮机与发电机的重要部件，它将汽轮机的输出轴与发电机的输入轴连接起来。
联轴器有多种形式，如刚性联轴器、弹性联轴器和膜片联轴器等。
5. 主轴承：主轴承安装在汽轮机的两端，用于支撑汽轮机的重量和承受转子的径向力和轴向力。
主轴承的材质通常为耐磨铸铁或高级合金钢，具有较高的承载能力和耐磨损性。
6. 润滑系统：润滑系统用于为主轴承提供润滑油，以减少摩擦和磨损，延长轴承寿命。
润滑油通常为矿物油或合成油，具有较高的粘度和耐高温性能。
总之，汽轮机主轴结构是汽轮机的重要组成部分，其各个部件都有其独特的作用和特点。
在设计和制造过程中，需要充分考虑各部件的材质、加工精度、热处理和装配等方面的因素，以确保汽轮机的正常运转和长期寿命。
