GB/T XXX-XXXX《桥梁用锌铝合金镀层钢丝缆索》国家标准编制说明《锌铝合金镀层钢丝拉索》国家标准课题组二〇一四年十月GB/T XXX-XXXX《桥梁用锌铝合金镀层钢丝拉索》国家标准编制说明1工作概况1.1任务来源根据国家标准化管理委员会2011年第三批国家标准制定计划项目，由江苏法尔胜泓昇集团有限公司、冶金工业信息标准研究院等负责制定《锌铝合金镀层钢丝拉索》标准，计划编号：20111984-T-605。
1.2标准制定的目的和意义当前我国桥梁缆索用钢丝主要为热镀锌钢丝，根据相关理论研究表明，取一般腐蚀环境，比如海岸地区，暴露的镀锌钢丝其开始生锈发生腐蚀大致为20年左右。
然而随着桥梁缆索耐久性的飞速提高，尤其是桥梁缆索100年寿命的提出，镀锌防腐措施已不能很好的满足要求。
而锌铝合金镀层钢丝是代替传统镀锌钢丝的新一代桥梁缆索材料，这具有代表性及获得广泛应用的品种是美国伯利恒钢铁公司于20世纪60年代开发的55%Al-Zn-1.6%Si(Galvalume)和国际铅锌协会于20世纪80年代组织研发的Zn-5%Al-0.1%Ce、La(Galfan)，因其具有较纯锌镀层明显高的耐腐蚀性能在各行业都得到了广泛的应用。
在日本，绝大部分镀锌钢丝已为锌-5％铝-稀土合金镀层钢丝所代替。
锌铝合金镀层，具有比纯锌镀层更高的耐腐蚀性能，其防腐机理如下：1）铝的化学性能十分活泼，热镀后钢丝表面会形成一层致密的氧化铝，在腐蚀环境下就容易钝化形成保护层。
在腐蚀介质中，表层富锌相作为阳极先被腐蚀，其铝含量会不断升高而使得氧化铝含量不断增加，使得镀层阻隔外界有害物质的能力更强。
同时铝的加入也抑制了防腐性能较弱的、组织疏松的锌铁合金过渡层的生成，有利于提高镀层整体的防腐能力。
2）锌-铝合金镀层发生破坏并露铁点，镀层作为铁－锌铝电池的阳极被溶解，钢基体受到保护。
锌-铝合金的腐蚀电位略低于纯锌层，为-0.87左右，但其腐蚀电流仅是热镀纯锌的1/5，在牺牲阳极的保护中，同样数量的锌-铝合金镀层的消耗时间是热镀锌层的5倍，能提供更长的牺牲防护时间，从而获得更好的耐久性。

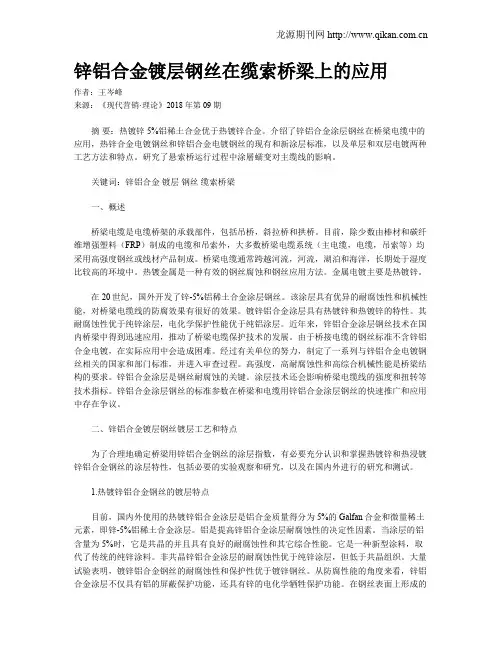

锌铝合金镀层钢丝在缆索桥梁上的应用作者：王岑峰来源：《现代营销·理论》2018年第09期摘要：热镀锌5%铝稀土合金优于热镀锌合金。
介绍了锌铝合金涂层钢丝在桥梁电缆中的应用，热锌合金电镀钢丝和锌铝合金电镀钢丝的现有和新涂层标准，以及单层和双层电镀两种工艺方法和特点。
研究了悬索桥运行过程中涂層蠕变对主缆线的影响。
关键词：锌铝合金镀层钢丝缆索桥梁一、概述桥梁电缆是电缆桥架的承载部件，包括吊桥，斜拉桥和拱桥。
目前，除少数由棒材和碳纤维增强塑料（FRP）制成的电缆和吊索外，大多数桥梁电缆系统（主电缆，电缆，吊索等）均采用高强度钢丝或线材产品制成。
桥梁电缆通常跨越河流，河流，湖泊和海洋，长期处于湿度比较高的环境中。
热镀金属是一种有效的钢丝腐蚀和钢丝应用方法。
金属电镀主要是热镀锌。
在20世纪，国外开发了锌-5%铝稀土合金涂层钢丝。
该涂层具有优异的耐腐蚀性和机械性能，对桥梁电缆线的防腐效果有很好的效果。
镀锌铝合金涂层具有热镀锌和热镀锌的特性。
其耐腐蚀性优于纯锌涂层，电化学保护性能优于纯铝涂层。
近年来，锌铝合金涂层钢丝技术在国内桥梁中得到迅速应用，推动了桥梁电缆保护技术的发展。
由于桥接电缆的钢丝标准不含锌铝合金电镀，在实际应用中会造成困难。
经过有关单位的努力，制定了一系列与锌铝合金电镀钢丝相关的国家和部门标准，并进入审查过程。
高强度，高耐腐蚀性和高综合机械性能是桥梁结构的要求。
锌铝合金涂层是钢丝耐腐蚀的关键。
涂层技术还会影响桥梁电缆线的强度和扭转等技术指标。
锌铝合金涂层钢丝的标准参数在桥梁和电缆用锌铝合金涂层钢丝的快速推广和应用中存在争议。
二、锌铝合金镀层钢丝镀层工艺和特点为了合理地确定桥梁用锌铝合金钢丝的涂层指数，有必要充分认识和掌握热镀锌和热浸镀锌铝合金钢丝的涂层特性，包括必要的实验观察和研究，以及在国内外进行的研究和测试。
1.热镀锌铝合金钢丝的镀层特点目前，国内外使用的热镀锌铝合金涂层是铝合金质量得分为5%的Galfan合金和微量稀土元素，即锌-5%铝稀土合金涂层。
Zn-5%Al-RE合金(Galfan)镀层钢丝的开发应用
蒋冶鑫;李广龄
【期刊名称】《金属制品》
【年(卷),期】2001(027)002
【摘要】Zn-5%Al-RE合金镀层既有铝元素把钢基与环境分隔的屏障保护作用,又有锌元素优异的电化学防护性能,在各种大气中的抗蚀能力是同厚度热镀锌层的2～3倍,其加工成型性、涂挂性优于热镀锌层.这种合金的熔点只有382℃,比锌的熔点低37.5℃,热镀温度在420～450℃之间.因此较钢丝的热镀锌能耗低,且可保持有镀锌钢丝同样的力学性能,从而是取代镀锌钢丝及其制品的理想产品.本文介绍这种镀层钢丝的合金成分、显微组织、热浸镀工艺和装备、耐腐蚀机理和国内开发应用状况.
【总页数】4页(P4-7)
【作者】蒋冶鑫;李广龄
【作者单位】浙江省冶金设计院,杭州,310004;宁波渔业钢丝绳厂,315209
【正文语种】中文
【中图分类】TG3
【相关文献】
1.钢丝热浸镀Galfan合金镀层开裂的研究 [J], 杜安;曹晓明;马瑞娜;范永哲;石坚;王凤华
2.大规格高强度钢绞线拉索及吊杆用Galfan合金镀层钢丝的生产 [J], 王志永;刘
毅
3.Galfan钢丝镀层脱落原因及相关生产工艺改进 [J], 谭起兵
4.单镀Galfan合金镀层钢丝拉拔性能的研究 [J], 刘苹莉;高福宝;耿太;张培成
5.预镀工艺对钢丝热镀Galfan合金镀层表面质量的影响 [J], 高福宝;王宁;曹晓明;庞建超
因版权原因，仅展示原文概要，查看原文内容请购买。
