砂卵石垫层方案
- 格式:doc
- 大小:61.00 KB
- 文档页数:7

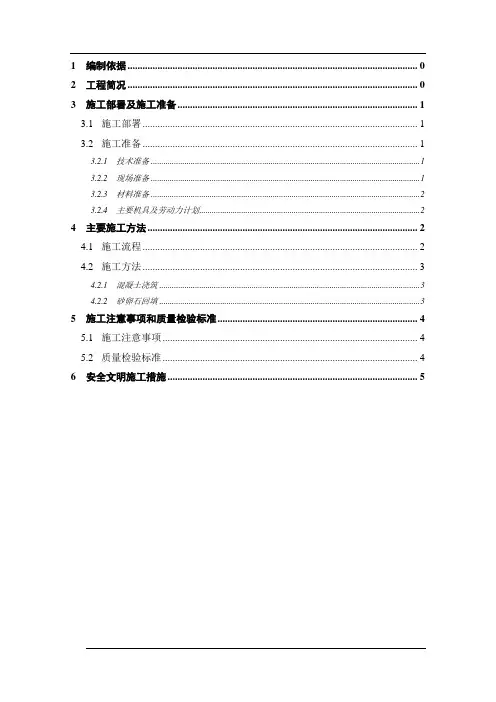

1编制依据 02工程简况 03施工部署及施工准备 (1)3.1施工部署 (1)3.2施工准备 (1)3.2.1技术准备 (1)3.2.2现场准备 (1)3.2.3材料准备 (2)3.2.4主要机具及劳动力计划 (2)4主要施工方法 (2)4.1施工流程 (2)4.2施工方法 (3)4.2.1混凝土浇筑 (3)4.2.2砂卵石回填 (3)5施工注意事项和质量检验标准 (4)5.1施工注意事项 (4)5.2质量检验标准 (4)6安全文明施工措施 (5)1 编制依据1.业主提供的成都中粮·祥云国际生活区工程施工图纸。
2.业主提供的本工程地质勘察报告。
3.《建筑地基基础工程施工质量验收规范》(GB50202-2002)。
4.施工现场的实际情况。
2 工程简况本工程位于成都市西南三环路内侧、武侯区簇锦街高碑村。
总用地面积55412.86㎡, 总建筑面积147867㎡, 其中地下2层共62867㎡, 地上高层住宅18层/叠墅(6+1)层共85000㎡。
建筑高度为22.6m(1-9栋)/53.35m(10-15栋)。
本工程采用现浇钢筋混凝土框架剪力墙结构, 相对标高±0.00, 叠墅绝对标高504.690m, 高层住宅绝对标高503.390m。
18层高层住宅基础采用筏板基础, 以稍密及中密卵石层为基础持力层, 地基承载力特征值fak=350kpa。
别墅基础除2#楼采用人工挖孔桩, 其余别墅均采用独立柱基础, 以稍密卵石层为基础持力层, 地基承载力特征值fak=350kpa。
目前本工程正在进行大面积基础开挖及土方清底施工, 现场局部地区设计垫层底标高处仍存在大量淤泥及沙层, 不满足设计要求。
应业主要求, 对该区域的淤泥及沙层进行清理后换填, 基础部位采用C15素混凝土换填, 底板部位采用砂卵石换填。
3 施工部署及施工准备3.1施工部署将该区域淤泥及沙层清理完成, 地基验槽合格后方可进行换填处理, 换填分为两个阶段。

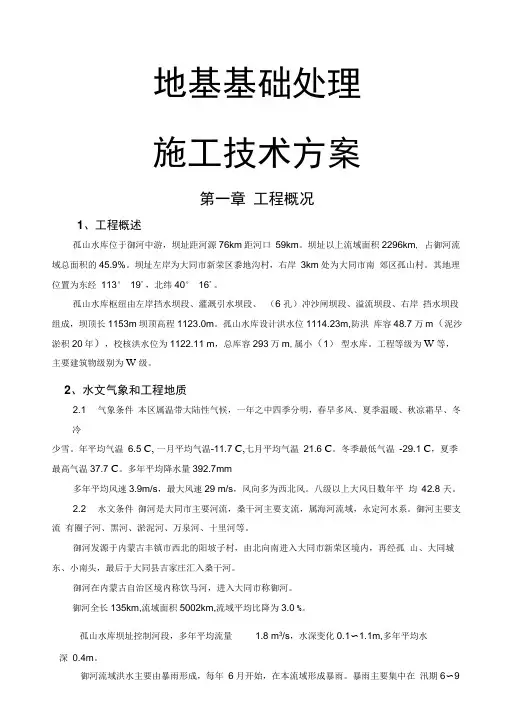

地基基础处理施工技术方案第一章工程概况1、工程概述孤山水库位于御河中游,坝址距河源76km距河口59km。
坝址以上流域面积2296km, 占御河流域总面积的45.9%。
坝址左岸为大同市新荣区黍地沟村,右岸3km处为大同市南郊区孤山村。
其地理位置为东经113° 19',北纬40° 16'。
孤山水库枢纽由左岸挡水坝段、灌溉引水坝段、(6 孔)冲沙闸坝段、溢流坝段、右岸挡水坝段组成,坝顶长1153m坝顶高程1123.0m。
孤山水库设计洪水位1114.23m,防洪库容48.7万m(泥沙淤积20年),校核洪水位为1122.11 m,总库容293万m,属小(1)型水库。
工程等级为W等,主要建筑物级别为W级。
2、水文气象和工程地质2.1 气象条件本区属温带大陆性气候,一年之中四季分明,春早多风、夏季温暖、秋凉霜早、冬冷少雪。
年平均气温6.5 C, 一月平均气温-11.7 C,七月平均气温21.6 C。
冬季最低气温-29.1 C,夏季最高气温37.7 C。
多年平均降水量392.7mm多年平均风速3.9m/s,最大风速29 m/s,风向多为西北风。
八级以上大风日数年平均42.8 天。
2.2 水文条件御河是大同市主要河流,桑干河主要支流,属海河流域,永定河水系。
御河主要支流有圈子河、黑河、淤泥河、万泉河、十里河等。
御河发源于内蒙古丰镇市西北的阳坡子村,由北向南进入大同市新荣区境内,再经孤山、大同城东、小南头,最后于大同县吉家庄汇入桑干河。
御河在内蒙古自治区境内称饮马河,进入大同市称御河。
御河全长135km,流域面积5002km,流域平均比降为3.0 %。
孤山水库坝址控制河段,多年平均流量 1.8 m3/s,水深变化0.1〜1.1m,多年平均水深0.4m。
御河流域洪水主要由暴雨形成,每年6月开始,在本流域形成暴雨。
暴雨主要集中在汛期6〜9月份,尤以7、8月份为甚。
御河洪水陡涨陡落,大多为单峰型,历时相对较短,洪水年际变化较大。

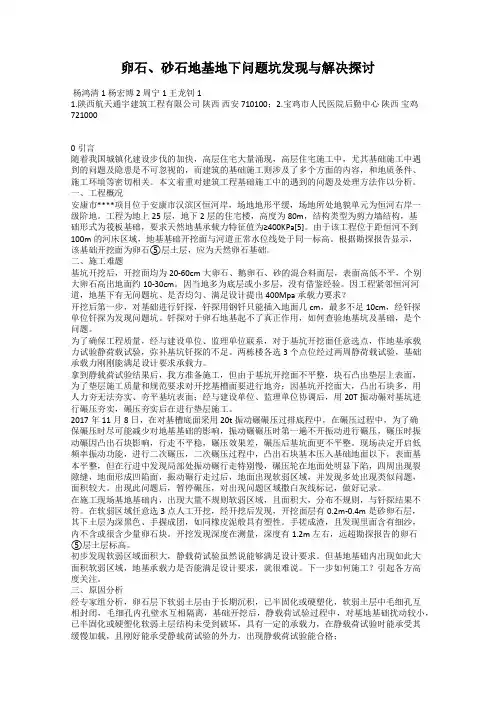

卵石、砂石地基地下问题坑发现与解决探讨杨鸿清1 杨宏博2 周宁1 王龙钊11.陕西航天通宇建筑工程有限公司陕西西安 710100;2.宝鸡市人民医院后勤中心陕西宝鸡7210000引言随着我国城镇化建设步伐的加快,高层住宅大量涌现,高层住宅施工中,尤其基础施工中遇到的问题及隐患是不可忽视的,而建筑的基础施工则涉及了多个方面的内容,和地质条件、施工环境等密切相关。
本文着重对建筑工程基础施工中的遇到的问题及处理方法作以分析。
一、工程概况安康市****项目位于安康市汉滨区恒河岸,场地地形平缓,场地所处地貌单元为恒河右岸一级阶地。
工程为地上25层,地下2层的住宅楼,高度为80m,结构类型为剪力墙结构,基础形式为筏板基础,要求天然地基承载力特征值为≥400KPa[5]。
由于该工程位于距恒河不到100m的河床区域,地基基础开挖面与河道正常水位线处于同一标高。
根据勘探报告显示,该基础开挖面为卵石⑤层土层,应为天然卵石基础。
二、施工难题基坑开挖后,开挖面均为20-60cm大卵石、鹅卵石、砂的混合料面层,表面高低不平,个别大卵石高出地面约10-30cm。
因当地多为底层或小多层,没有借鉴经验。
因工程紧邻恒河河道,地基下有无问题坑、是否均匀、满足设计提出400Mpa承载力要求?开挖后第一步,对基础进行钎探,钎探用钢钎只能插入地面几cm,最多不足10cm,经钎探单位钎探为发现问题坑。
钎探对于卵石地基起不了真正作用,如何查验地基坑及基础,是个问题。
为了确保工程质量,经与建设单位、监理单位联系,对于基坑开挖面任意选点,作地基承载力试验静荷载试验,弥补基坑钎探的不足。
两栋楼各选3个点位经过两周静荷载试验,基础承载力刚刚能满足设计要求承载力。
拿到静载荷试验结果后,我方准备施工,但由于基坑开挖面不平整,块石凸出垫层上表面,为了垫层施工质量和规范要求对开挖基槽面要进行地夯;因基坑开挖面大,凸出石块多,用人力夯无法夯实、夯平基坑表面;经与建设单位、监理单位协调后,用20T振动碾对基坑进行碾压夯实,碾压夯实后在进行垫层施工。
土方回填专项施工方法(管路05标)一、概述该分部工程土方填筑主要包括土方回填、砂卵石回填、管沟松散垫层回填、管沟Ⅰ区∽Ⅲ区回填。
该段主要为粘土地基。
按设计要求,设20cm垫层,垫层采用天然砂砾石;最大粒径不超过50mm。
二、回填部分管区1为砂卵石时,相对密度0.75-0.70;管区1为粘土,压实度≥95%;管区2为砂卵石时,回填材料最大粒径为200mm,一般小于75mm,最小相对密度0.65-0.70,管区2为粘土时,压实度≥90%;管区3为砂卵石时,回填材料最大粒径为200mm,最小相对密度0.60-0.65;管区3为为粘土时,压实度≥80%。
三、排气阀井回填排气阀井混凝土垫层下素土夯实,压实系数0.95,在地形条件允许的情况下进出口PCCP管可采用整节连接。
四、土方填筑1、管基验收合格;回填前清除沟槽内杂物及所有松散或凸起的石块,并排除积水,并按照施工图纸的要求夯实。
2、垫层料、管基料由沟槽开挖天然砂砾料中筛选而得,或采用外购,成品料级配按设计图纸要求筛选分类堆放,不得混杂,并要防止分离。
3、填筑材料采用自卸汽车运输,人工配合挖掘机辅助回填。
4、管道及其附件安装完成经验收合格后抓紧进行管沟回填工作。
每安装完成24节管道回填一次,不允许已完成安装的管道长期外露,以免发生管道损坏和汛期漂管事故。
5、回填前,清理并确认沟槽边壁无松散土体和坍滑体,当回填过程中发生塌方时,应将塌方和已松散材料全部清出。
6、回填时,从管道两侧均匀下料,每侧回填高度差不应超过一层填筑厚度。
分层回填的每层虚铺料厚度一般为200~250mm,可根据土质情况和夯实机械、夯实方法,经过试验确定。
夯实过程中,不得造成管线位移和管道损伤。
7、分段回填、夯实时,相邻段的接茬应为梯形,其阶差不得超过2个填筑层;接茬处的夯实应相互重叠至少0.6m,不得漏夯。
8、在管沟回填过程中,应保护管道免受下落石块冲击、夯实设备直接相撞和避免其它有潜在破坏的危险。
土工膜防渗垫层施工防渗膜结构垫层分下垫层与上垫层。
垫层材料一般采用颗粒型垫层与土工材料垫层、水泥无砂混凝土垫层、聚合物透水混凝土垫层等。
一、颗粒型垫层颗粒型垫层一般包括中粗砂、砂砾石、碎石等。
垫层料施工分区、分块进行。
垫层料的制备,选择空旷区域对颗粒料进行筛分,将粒径大于设计粒径的不合格料筛除。
若垫层料直接与土工膜(非复合土工膜)接触,有棱角的碎石不能作为垫层料,即使有混入也须剔除。
膜下垫层料填筑前,把基底腐质土、有机物及块石清除干净,采用振动碾碾压,基底符合设计要求后进行膜下垫层施工。
垫层料采用自卸车运卸到填筑区或坡顶,然后用机械辅以人工整平,膜下垫层铺设后,采用振动碾碾压密实,见图13.4-1。
膜上垫层料填筑随膜的焊接施工进度,每焊接单幅宽或一条焊缝,经检查合格后立即覆盖垫层料以防止阳光对防渗膜的暴晒。
施工时,在坡顶及坡底拉线控制摊铺厚度和平整度。
垫层料采用轻型推土机顺膜铺设方向进行摊铺,然后辅以人工整平,严禁工程机械在膜上行驶作业。
垫层料摊铺完成以后采用带莲蓬头的有压水管喷淋洒水,洒水完成采用平板夯从一侧向另一侧逐条夯实。
图13.4-1 颗粒性垫层料施工工艺图二、土工合成材料垫层土工合成材料垫层施工工艺见图13.4-2。
土工合成材料卷应该堆放于经平整不积水的地方,用不透明材料覆盖以防紫外线使之老化,储存过程中保持标签的完整和资料的完整,运输过程中(包括现场从材料储存地到工作地的运输)避免受到损坏。
土工合成材料垫层一般采用人工配合机械运输、人工滚铺,并适当留有变形余量。
土工材料垫层铺设前,首先检查下部垫层仓面,对超径块石及可能对防渗膜产生顶破的其他杂物进行全面清理,并全面检查铺设表面是否坚实、平整,平整度控制在±2cm/m2以内。
基底面的表面无集水、尽量干燥。
土工席垫采用人工铺设、对接连接,并用塑料扣进行牢固扣接,塑料搭扣间距为25cm,搭扣距拼接边1~2cm。
周边不规则部位铺设时,根据需要的尺寸进行裁剪下料,然后再进行拼接、扣牢。
1#(2#)水坝实施方案设计单位2014年1 月1日1项目概况我院承担编制任务。
遵照有关规程规范进行工作,编制完成《水坝实施方案》。
充分考虑施工工期,结合就地取材因素及工程造价,本工程水坝拟采用碾压土石坝方案。
水坝建成后,能抬高和稳定坝内区域水位,扩大了有效水面,形成了水清天蓝、绿树夹岸的大型生态绿地和公共活动空间。
2 主要建设依据(1)《防洪标准》(GB50201-94);(2)《水利水电工程等级划分及洪水标准》(SL252-2000);(3)《小型水利水电工程碾压式土石坝设计导则》(SL189-96)(4)《碾压式土石坝设计规范》(SL274-2001);(5)《堤防工程设计规范》(GB50286-98);(6)《水利水电工程施工组织设计规范》(SL303-2004);3 建设条件3.1水文3.2工程地质本次设计参照《工程》地质资料及《工程》的工程地质资料综合评价。
土料主要分布于进库公路左侧山包,运距4k m,储量丰富,平均厚度达3.0m,储量达4万m3,以褐色至黄褐色粉质粘土为主,土质均一,现有小道可以通行;料场击实试验其最优含水量18.6 %,最大干容重1.71g/cm3,渗透系数K=4.25×10-7cm/s,现有土料满足设计要求。
块石料建议到盘溪采石场购买,质量及储量均能满足要求,运距20km,有公路相通。
2.3 其它外部条件1、领导重视,抓住枯水期水位低的好时期,便于施工。
2、外部有道路直通项目区,交通条件较好。
4 工程规模及建筑物布置4.1工程规模及设计标准根据《水利水电工程等别及洪水标准》(SL252—2000),水坝发挥蓄水效益时,内部库容仍达不到10万方(达不到五等工程),因此按常规设计。
(1)上下游特征水位:(说明:靠建筑群侧为上游)考虑到整体景观效果,水坝暂不宜做太高,允许少量时间被淹。
水坝顶高程初定为63.5m,以后根据需要再加高。
根据现场测量数据,坝址现状地面高程为58.1-2.5m=55.6m,考虑到清除底部淤泥。
预制块护坡施工方案抚州市城市防洪工程中洲堤城区段除险加固(应急)工程的预制块护坡施工方案由XXX的抚州城防中洲堤项目部编写。
该工程的主要内容为预制块护坡,施工桩号为20+800~26+730、26+92~28+060、29+566~0+000、0+650~1+350,主要施工项目包括现浇砼齿槽及护肩、砂卵石垫层、预制块制作与铺设。
此外,还需要进行施工临时工程,包括现场施工临时设施和施工临时道路。
该方案的编制依据包括《防洪标准》GB-94、《水利水电建设工程验收规程》SL223-1999、《建设工程质量检验评定标准》GBJ301-88、《建设地基基础工程施工质量验收规范》GB-2002、《堤防工程施工规范》SL260-98、《堤防工程施工质量评定与验收规程》(试行)SL239-1999、《土工试验规程》SL237-99、《混凝土质量控制标准》GB-92、《水工混凝土施工规范》DL/T 5144-2001和《水工混凝土试验规程》DL/T5150-2001.此外,还需要根据本标段工程实施性编制《施工组织设计》。
施工部署分为总体规划和具体施工部署。
该工程计划于2010年11月8日开始施工,于2011年3月13日全部结束。
施工高程较高,工程量较大且施工时间较短,为确保工程安全度汛,施工项目部决定全力以赴,尽可能多布置预制作业面,加大人力物力投入。
根据本工程结构特点和施工现场条件,结合本标段实际人、材资源,均衡组织施工进行。
施工准备期进行砼预制块预制场地的布置、原材料的准备。
完毕后组织砼预制、砼施工队、砌体施工队相继进场施工,先进行齿槽土方开挖、砼浇筑,接着进行砂卵石垫层铺设、预制块铺砌、勾缝等,最后进行压顶砼浇筑。
施工进度计划包括砼预制块制作、齿槽土方开挖及砼浇筑、砂卵石垫层铺设,计划开始时间为2010年11月8日,结束时间为2011年3月13日。
主要工程项目的控制性计划已经制定。
During the d from December 8.2010.to March 13.2011.the nof prefabricated block paving and jointing was carried out。

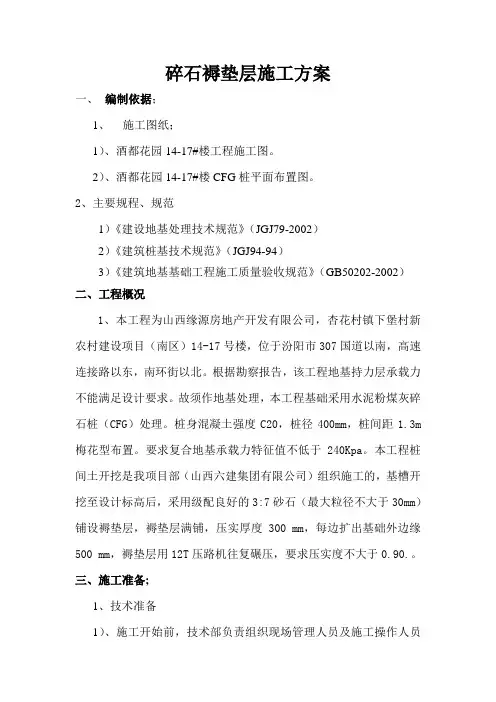

碎石褥垫层施工方案一、编制依据;1、施工图纸;1)、酒都花园14-17#楼工程施工图。
2)、酒都花园14-17#楼CFG桩平面布置图。
2、主要规程、规范1)《建设地基处理技术规范》(JGJ79-2002)2)《建筑桩基技术规范》(JGJ94-94)3)《建筑地基基础工程施工质量验收规范》(GB50202-2002)二、工程概况1、本工程为山西缘源房地产开发有限公司,杏花村镇下堡村新农村建设项目(南区)14-17号楼,位于汾阳市307国道以南,高速连接路以东,南环街以北。
根据勘察报告,该工程地基持力层承载力不能满足设计要求。
故须作地基处理,本工程基础采用水泥粉煤灰碎石桩(CFG)处理。
桩身混凝土强度C20,桩径400mm,桩间距1.3m 梅花型布置。
要求复合地基承载力特征值不低于240Kpa。
本工程桩间土开挖是我项目部(山西六建集团有限公司)组织施工的,基槽开挖至设计标高后,采用级配良好的3:7砂石(最大粒径不大于30mm)铺设褥垫层,褥垫层满铺,压实厚度300 mm,每边扩出基础外边缘500 mm,褥垫层用12T压路机往复碾压,要求压实度不大于0.90.。
三、施工准备;1、技术准备1)、施工开始前,技术部负责组织现场管理人员及施工操作人员对图纸熟悉和会审,发现问题及时与监理工程师、甲方现场负责工程师汇报。
2)、技术部负责施工方案交底工作。
3)、施工前要向施工人员进行技术交底工作。
4)、施工前质量技术部要对楼号控制点进行复核,如有不符合及时向监理工程师、甲方现场负责工程师汇报。
2、设备、机具、人员准备;本表按1栋施工进行配置。
四、主要施工方法:1、施工顺序流程;桩点复核→基础外边线→基底找平→铺设3:7级配砂石褥垫层→褥垫层压实、夯实→找平验收2、施工方法;1)、桩点复核:按工程控制点对楼体桩点进行复核。
2)、基础外边放线;按照楼体控制点对楼体基础进行放线,并对3:7级配砂石褥垫层铺设位置等放线,要求基础混凝土垫层外边缘500 mm。

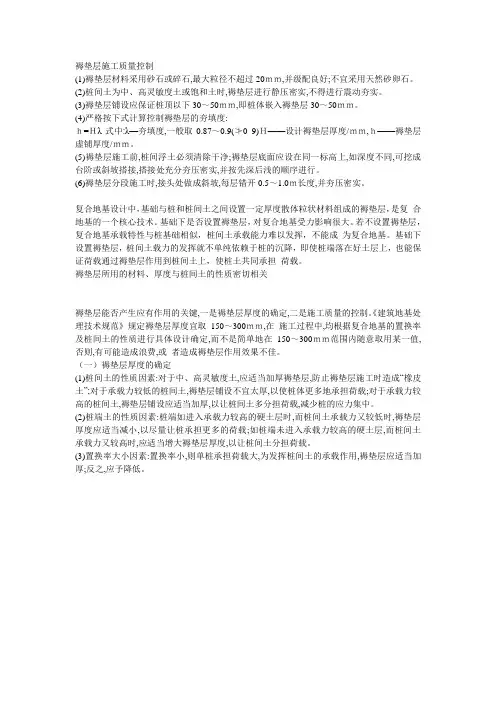

褥垫层施工质量控制(1)褥垫层材料采用砂石或碎石,最大粒径不超过20mm,并级配良好;不宜采用天然砂卵石。
(2)桩间土为中、高灵敏度土或饱和土时,褥垫层进行静压密实,不得进行震动夯实。
(3)褥垫层铺设应保证桩顶以下30~50mm,即桩体嵌入褥垫层30~50mm。
(4)严格按下式计算控制褥垫层的夯填度:h=Hλ式中:λ—夯填度,一般取0.87~0.9(≯0 9)H——设计褥垫层厚度/mm,h——褥垫层虚铺厚度/mm。
(5)褥垫层施工前,桩间浮土必须清除干净;褥垫层底面应设在同一标高上,如深度不同,可挖成台阶或斜坡搭接,搭接处充分夯压密实,并按先深后浅的顺序进行。
(6)褥垫层分段施工时,接头处做成斜坡,每层错开0.5~1.0m长度,并夯压密实。
复合地基设计中,基础与桩和桩间土之间设置一定厚度散体粒状材料组成的褥垫层,是复合地基的一个核心技术。
基础下是否设置褥垫层,对复合地基受力影响很大。
若不设置褥垫层,复合地基承载特性与桩基础相似,桩间土承载能力难以发挥,不能成为复合地基。
基础下设置褥垫层,桩间土载力的发挥就不单纯依赖于桩的沉降,即使桩端落在好土层上,也能保证荷载通过褥垫层作用到桩间土上,使桩土共同承担荷载。
褥垫层所用的材料、厚度与桩间土的性质密切相关褥垫层能否产生应有作用的关键,一是褥垫层厚度的确定,二是施工质量的控制。
《建筑地基处理技术规范》规定褥垫层厚度宜取150~300mm,在施工过程中,均根据复合地基的置换率及桩间土的性质进行具体设计确定,而不是简单地在150~300mm范围内随意取用某一值,否则,有可能造成浪费,或者造成褥垫层作用效果不佳。
(一)褥垫层厚度的确定(1)桩间土的性质因素:对于中、高灵敏度土,应适当加厚褥垫层,防止褥垫层施工时造成“橡皮土”;对于承载力较低的桩间土,褥垫层铺设不宜太厚,以使桩体更多地承担荷载;对于承载力较高的桩间土,褥垫层铺设应适当加厚,以让桩间土多分担荷载,减少桩的应力集中。

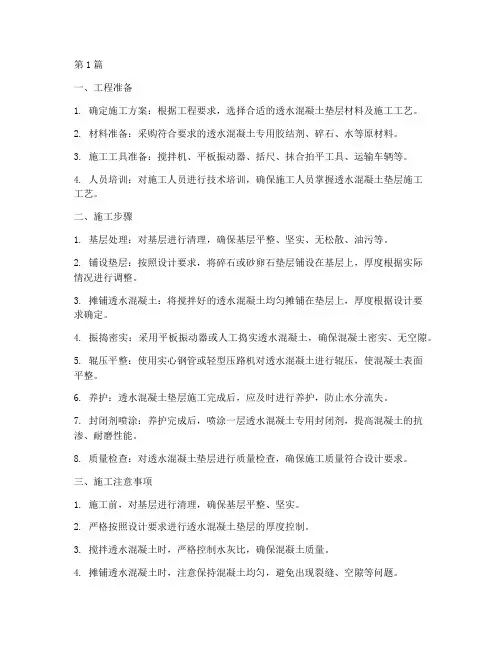

第1篇一、工程准备1. 确定施工方案:根据工程要求,选择合适的透水混凝土垫层材料及施工工艺。
2. 材料准备:采购符合要求的透水混凝土专用胶结剂、碎石、水等原材料。
3. 施工工具准备:搅拌机、平板振动器、括尺、抹合拍平工具、运输车辆等。
4. 人员培训:对施工人员进行技术培训,确保施工人员掌握透水混凝土垫层施工工艺。
二、施工步骤1. 基层处理:对基层进行清理,确保基层平整、坚实、无松散、油污等。
2. 铺设垫层:按照设计要求,将碎石或砂卵石垫层铺设在基层上,厚度根据实际情况进行调整。
3. 摊铺透水混凝土:将搅拌好的透水混凝土均匀摊铺在垫层上,厚度根据设计要求确定。
4. 振捣密实:采用平板振动器或人工捣实透水混凝土,确保混凝土密实、无空隙。
5. 辊压平整:使用实心钢管或轻型压路机对透水混凝土进行辊压,使混凝土表面平整。
6. 养护:透水混凝土垫层施工完成后,应及时进行养护,防止水分流失。
7. 封闭剂喷涂:养护完成后,喷涂一层透水混凝土专用封闭剂,提高混凝土的抗渗、耐磨性能。
8. 质量检查:对透水混凝土垫层进行质量检查,确保施工质量符合设计要求。
三、施工注意事项1. 施工前,对基层进行清理,确保基层平整、坚实。
2. 严格按照设计要求进行透水混凝土垫层的厚度控制。
3. 搅拌透水混凝土时,严格控制水灰比,确保混凝土质量。
4. 摊铺透水混凝土时,注意保持混凝土均匀,避免出现裂缝、空隙等问题。
5. 振捣密实时,注意不要过度振动,以免影响混凝土密实度。
6. 养护过程中,避免阳光直射和水分流失,确保混凝土强度发展。
7. 施工过程中,做好安全防护措施,确保施工人员安全。
四、施工验收1. 施工完成后,对透水混凝土垫层进行质量检查,确保施工质量符合设计要求。
2. 检查透水混凝土垫层的厚度、平整度、密实度等指标。
3. 验收合格后,进行后续施工。
通过以上施工程序,确保透水混凝土垫层施工质量,充分发挥透水混凝土的环保、排水、降噪等优势。
地基处理(褥垫层)施工方案项目名称: ***************建设单位: ***************设计单位: ***************监理单位: *************** 施工单位: ***************二○一五年十二月十日地基处理(褥垫层)施工方案审批表(项目部)地基处理(褥垫层)施工方案审批表(工程公司)表B.0.1 施工组织设计或(专项)施工方案报审表工程名称:*************** 编号:注:本表一式三份,项目监理机构、建设单位、施工单位各一份。
目录1.编制依据 (1)1.1编制依据 (1)1.2编制范围 (1)1.3编制原则 (1)2.工程概况 (2)2.1工程信息 (2)2.2地质情况 (2)2.3设计要求 (2)2.4施工场地条件 (3)3.施工准备 (4)3.1施工及技术准备 (4)3.1.1施工准备 (4)3.1.2技术准备 (4)3.2机具准备 (4)3.3材料准备 (5)3.4检验试验准备 (6)4.施工安排 (7)4.1施工总体布置 (7)4.1.1施工部位 (7)4.1.2施工内容 (7)4.1.3施工流水段的划分 (7)4.1.4施工顺序 (7)4.2工期安排 (7)4.2.1工期安排 (7)4.2.2工期保证措施 (8)4.3劳动力组织 (9)4.4项目组织机构设置及职责分工 (10)4.4.1项目组织机构设置 .............................................................. 错误!未定义书签。
4.4.2职责分工 (10)5.主要的施工方法和工艺 (13)5.1施工工艺流程 (13)5.1.1基层处理 (13)5.1.2放线定位、引测高程控制桩 (13)5.1.3级配砂石的拌合 (13)5.1.4分层铺筑砂石 (14)5.1.5洒水 (14)5.1.6找平和验收 (14)5.2施工重难点 (15)6.质量要求 (16)6.1质量目标 (16)6.2质量控制标准 (16)6.3质量保证措施 (16)7.成品保护 (18)8.安全、环保措施 (19)9.成本节约措施 (21)10.分包管理 (22)1.编制依据1.1编制依据(1)本工程设计图纸(2)施工总组织设计(3)《*************** 》(4)《建筑工程施工质量验收统一标准》(GB50300-2013)(5)《建筑地基基础工程施工质量验收规范》(GB50202-2002)(6)《建筑地基处理技术规范》JGJ79-2012(7)建筑施工手册(第五版)1.2编制范围用于*************** 程地基处理(褥垫层)施工。
地基处理(碎石桩)专项施工方案地基处理(碎石桩)专项施工方案适用范围本施工方案适用于XXX所属管段,设计起点为DK156+122,终点为DK200+000,共计43.878km。
该管段地基多为湿软性地基,需要进行专门的地基处理设计。
地基处理类型包括碎石桩地基处理、灰土挤密桩地基处理、强夯地基处理、砂卵石换填地基处理等。
本管段内碎石桩地基处理范围为DK168+400~DK170+100、DK177+650~DK177+630及DK179+400~DK179+520、DK199+200~DK200+000段路基基底。
其中,碎石桩桩径为0.5m,桩间距为1.5m,呈等边三角形布置,施工范围为两侧坡脚线以内。
本专项方案旨在明确地基处理范围内碎石桩施工作业的工艺流程、操作要点、相应的工艺标准及检测方法,规范碎石桩的施工作业,保证地基处理的质量。
作业准备内业技术准备:对施工图纸进行审核,组织技术人员研究实施性施工组织设计,制定施工安全保证措施及应急预案,并进行技术交底和上岗前的技术培训。
外业技术准备:核对施工图纸,收集现场施工数据并和施工图对照,清除施工范围内的障碍物并处理好当地用地关系。
施工技术要求1)先施两侧的桩,然后再施工中间的桩。
2)制桩应分段投料震密,分段长度一般为0.8~1.0m。
3)碎石桩在拔管填充卵石施工过程中进行重复振动反揷。
4)严格控制拔管高度、速度,压管次数和时间并详细记录下来,填卵石量,电机工作电流,保证桩体连续、均匀、密实。
5)碎石桩施工后,将桩顶设计高程下的松散层挖出或碾压密实,再铺砂卵石垫层。
在施工过程中,应认真填写施工记录,记录沉桩深度、制桩时间、每次卵石灌入量及累计卵石灌入量等信息。
在进行原地面处理时,应清除基底表层植被,挖除树根,并将原地面积水排干。
若原地面表层为松散图层,则应将松土翻挖,分层回填压实,基底应平整、密实。
若原地面坡度陡于1:5,则应自上而下挖台阶,台阶宽度应符合设计要求。
砂卵石地层抗浮锚杆施工工法随着建筑物地下埋置深度及体积越来越大,当地下水位较高时,不得不考虑地下水浮力作用,并采取相应的抗浮措施,以保证结构的安全性要求。
相对于尺寸较大的抗浮桩,抗浮锚杆因其施工速度快、造价低,且能有效满足建筑物对抗拔承载力的要求,具有技术先进、经济合理等特点。
但抗浮锚杆作为锚固于土层中的细长构件,在施工过程中遇到影响安全及功能性的质量通病情况也较多。
2013年,由四川航天建筑工程公司承建的统建农民拆迁安置小区(香榭园邻二期)工程中运用了抗浮锚杆,该工程共计施工多达2504根,单根入土深度7.8m。
综合考虑抗浮锚杆成孔孔径小、深度大,在砂卵石地层下成孔提钻易垮塌,锚杆钢筋安装质量不易控制,锚杆纵向钢筋穿过防水层的部位易造成渗水等问题,在施工过程中采取了一系列技术措施确保工程质量,其中以抗浮锚杆纵向钢筋安装方法为内容申报的实用新型专利“细长钢筋混凝土杆件”被国家知识产权局授予专利权。
同时,形成的工法质量可靠、安全适用,能有效避免质量通病的产生,具有较好的经济效益与社会效益,已被列为省级工法。
2 工法特点2.0.1 塌孔现象少采用锚杆钻机跟管钻孔减少了砂卵石地层下成孔提钻后易垮塌的现象。
2.0.2 质量可靠在抗浮锚杆纵向钢筋的安装、抗浮锚杆穿防水层部位均采用构造措施进行加强处理,确保施工质量、避免使用过程中质量通病的产生。
2.0.3 绿色环保扬尘较小、对周边环境影响较小。
3 适用范围适用于砂卵石及松散土质抗浮锚杆施工。
4 工艺原理砂卵石地层下,当土方开挖至基础(或抗水板)设计底标高以上15~30cm时,先测定抗浮锚杆孔位并采用锚杆钻机套管跟进进行成孔,再完成抗浮锚杆钢筋的加工与安装、碎石混凝土的浇灌、养护、抗拔试验等工序,最后进行锚杆与基础(或抗水板)间的防水处理,并将抗浮锚杆钢筋锚固在基础(或抗水板)中。
5 施工工艺流程及操作要点5.1 工艺流程图5.1 砂卵石地层抗浮锚杆的施工工艺流程图5.2 操作要点5.2.1 跟管钻孔砂卵石地层下的抗浮锚杆应采用特制的锚杆钻机进行成孔,锚杆钻机钻进过程中宜同时分段安装钢套管,各段钢套管采用丝口进行连接。
级配碎石施工技术本标段为达州至成都线扩能改造工程ZQSG-3标,起点DK72+700~终点DK100+900,标段线路长度约27.8km;路基基床表层设计为20cm砂石垫层,40cm的级配碎石。
二、施工工艺流程级配碎石表层施工工艺流程路基基床表层级配碎石填筑按预备时期、施工时期、整修验收时期“三时期”、验收底层、拌合运输、摊铺碾压、检测整修“四区段”、测量放样检验、修整底层、拌合、运输、摊铺、碾压、、检测试验、整修养护“八流程”的施工工艺组织施工。
各区段或流程只能进行该区段或流程的作业,严禁几种作业交叉进行。
三、施工预备3-1、集料级配要求及预备填料:基床表层级配碎石粒径符合下表的规定,道碴与基床表层级配碎石、基床表层级配碎石与下部填料之间满足路基施工规范D15<4D85的要求。
三标段试验段的试验数据,水泥掺量选用了3%掺量。
如下表:级配碎石级配范畴及要紧性质指标见下表级配碎石级配范畴3-2、施工技术预备1、做好基床底层的验收工作,基床表层填筑前应对基床底层的地基系数K30、孔隙率n、弯沉及路基标高、中线、边坡线、纵横坡、平坦度等各项指标组织验收,验收合格后方可进行基床表层施工。
2、按路基设计修改图做好基床表层下砂夹卵石垫层及一层复合土工膜,或者复合防水板施工,待垫层施工完成并检验合格后,即进行基床表层级配碎石施工。
3、在碾压好的砂砾石上放出中线。
直线上每15~20m设一桩,曲线上每10m设一桩,并在两侧路面边缘外0.3~0.5m设指示桩。
确保施工放样桩位符合设计与规范要求精度,满足施工要求。
4、进行水平测量。
在两侧指示桩上用红油漆标出表层边缘的分层厚度。
5、在施工前做好纵横向排水,幸免雨水渗入路基下部。
3-3、施工方案3-3-1铺设复合土工膜及砂石垫层在进行铺设复合土工膜时,先要将路基基床底层顶面由第三方检测弯沉,在由监理工程师检查纵横坡、平坦度、地基系数k30和密实度,在其合格后将其表面清理在铺设复合土工膜,铺设时要求拉直,平坦,纵向搭接长度大于横向搭接长度,横向搭接长度≥10cm,以线路中心向两侧铺设,在铺设过程中严禁车辆通过,然后尽快进行砂石垫层铺设。
. .
. . . .
