50D钻机设备操作规程
目录
1 天车、游车操作规程 ........................................................ 2
2 大钩操作规程 .............................................................. 3
3 水龙头操作规程 ............................................................ 3
4 转盘操作规程 .............................................................. 3
5 气动绞车操作规程 .......................................................... 4
6 液压猫头操作规程 .......................................................... 4
7 液压绞车操作规程 .......................................................... 5
8 钻杆动力钳操作规程 ........................................................ 6
9 50型绞车操作规程 ......................................................... 7
11 液压盘式刹车 ............................................................. 8
12 190柴油机操作规程 ...................................................... 10
XJ-250修井机操作规程
1 主要风险提示
交通事故（特别是险路、险桥、冰雪路面）；井架倾倒；挤伤、碰伤、砸伤
等人身伤害；高空坠落；高空落物；起重伤害；触电；夏季高温中暑、雷击；冬
季冻伤；其他危险/危害。
2 作业前准备
2.1 长地锚4个（根据井场的实际情况和条件，选择好该机的停放位置，打
好四个地锚坑，锚坑深1.8m，上宽0.8m，上长1.2m，下宽0.8m下长1.5m。每个锚坑要求沿绷绳方向的承拉能力为80kN）、绳卡子若干、铁锹2把、撬杠2个、
活动扳手2把以及其他工具用品。井场地锚的布置形式及承载能力应符合
SY/T5202-2004中6.3.4.5的规定，地锚应相对修井机纵向中心线对称布置。地
锚坑的位置应避开管沟、水坑、泥浆池等土壤松软的地方。
2.2 修井机停车的位置略高，以防雨后积水。在前千下面应垫200*300*300（mm）方木，后千斤及主千斤下方土壤的承载能力要求不得小于8~10t/m2 ，千
斤下方支后液压支腿支座。参照SY/T6408-2004中15.1.3的规定执行。
2.3基础按要求位置放好，将修井机定位。主机就位后，不得在其承载区域
四周边缘进行挖土作业。
2.4取出井架下整体底座丝杠下耳板销轴。 2.5解开固定游车大钩联接链索。
2.6起动发动机怠速运转，使气压在0.6MPa（6kg/cm2）以上，踩住离合器，
将驾驶室取力器控制阀手柄扳到作业位置上。
2.7检查液路系统的密封及压力使符合要求。
2.8将车上、车下用气开关扳至开启状态。以便给台上作业供气。 2.9操纵井架主千斤及液压支腿控制阀手柄，使其各轮胎在不承受负荷的情
况下，调好该机，使车台面在前后、左右方向都处于水平位置，然后锁紧各液压
支腿。调整时轮胎可不完全离开地面。调整井架支腿的前后倾角应符合
SY/T5202-2004中6.3.4.5的规定。
2.10 岗位人员分配 立放修井机需大班司机、作业机司机及一、二、三、四岗人员共同协作完成
第 1 页 共 10 页 Varco TDS-11SA顶驱使用
操 作 规 程
一、安装
（一）准备工作
1、通常应原60ft长的水龙带变为75ft，并延长立管高度到70ft。
2、虽然有多种方案的钻台平面设计，但应将扭矩平衡梁装在靠近绞车的井架面上，或在V型大门的反向。
3、安装前，须确认：井架已竖好，游车已安装在转盘的中心上方。
井架修改工作已完成扭矩平衡梁及其支架已安装好并符合VARCO FIP00003的要求。
电路支架已安装在井架上。
已安装控制板和变频装置。
检查大钳管线等有无可能缠绕在TDS-11SA上。
大钩或适配器环索是否已安装，大钩应当朝向绞车方向打开。
（二）安装导轨和顶驱。
1、将连接环安装到天车上。
2、将第一节导轨吊上钻台，将导轨架与第一节导轨连接，钢绳挂在大钩侧面吊耳上。
3、上提游车用导轨架提起第一节导轨。
4、将第二节导轨吊至钻台面，对正第一节导轨的下接头和第二节导轨的上接头，连接钩板与固定销并吊起，提升至两节导轨均位于竖直位置，缓慢下放游车，使上下接头组件的销孔自动对正，将导轨销插入销孔固定两节导轨，然后插
第 2 页 共 10 页 入锁销固定导轨销。
5、按上面步骤依次将第三、四、五、六节导轨安装好。
6、上提游车，至第一节导轨和调节板相接，按照井架高度确定导轨挂在调节板哪个孔上。装上螺栓、螺母和别针。
7、拆掉导轨安装架，下放游车至钻台面，将导轨安装架吊离钻台。
8、吊装顶驱至钻台面
方案一：
（1）将钢绳挂于运移架两侧的吊装管上。
（2）用40吨吊车直接将顶驱本体提至钻台面。
方案二：
（1）将顶驱置于井架大门的滑道上，方向朝向井口。
（2）下放游车，将钢绳挂于运移架上部的吊装位置。
（3）将钢绳固定在提环大钩销或是两侧耳上，用吊车吊住运移架下部起辅助作用。
（4）将运移架沿滑道送至钻台面并立起托架，对正游车下方。

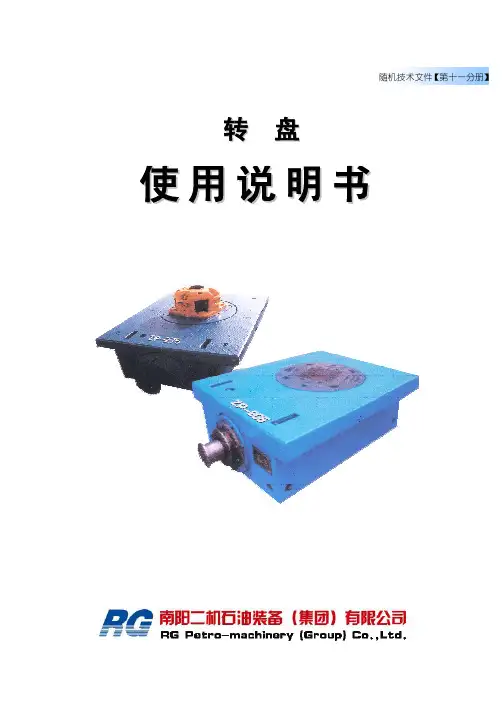

转盘使用说明书
