室内埋地采暖聚丁烯(PB)管道的敷设方法

来源：地暖杂志, 更新时间：2011-03-30 09:13 点击： 241次 作者：地暖杂志

都市华庭工程是位于青岛市黄台路10号的商住楼，建筑面积92056m ，地下2层，地上由一栋32层塔楼(A座)、一座28层塔楼(c座)及一栋32层商住楼和3层群房(B座)组成．本工程的冬季供暖管道采用聚丁烯管埋地敷设(预留沟槽)方式．在聚丁烯管与主干管及与散热器的连接段采用热镀锌钢管．

1 聚丁烯(PB)管材料性能介绍

聚丁烯管简称PB管，可应用于新建、改建、扩建工程的工业与民用建筑生活给水、热水、纯净水管道系统的施工．聚丁烯(PB)管适用于建筑生活给水长期工作介质温度不大于75℃ ，管材管件公称压力为1．6MPa的情况，其主要物理性能见表 1

聚丁烯(PB)管材使用年限50a，不同温度及管径，其安全系数和最大允许工作压力按式(1)计算：

式中SF为使用的安全系数；为一定温度和使用寿命为50a管材环应力；De为管材公称外径；S为管壁厚度；P为最大工作压力聚丁烯(PB)管属于柔性管材，可连续敷管，并且采用分水器供水形式．管道适合在吊顶、管窟、管井、墙体装饰面内侧暗敷，或嵌墙敷设，或结合室内装饰采用暗敷和局部嵌装相结合的方式．聚丁烯(PB)作为热水管道连接散热器进出口等部位时应采用耐腐蚀的金属管件，且与墙、地面的板壁有可靠的固定设施．在都市华庭工程里采用了聚丁烯管作为采暖管道暗敷于室内垫层的做法．

2 聚丁烯(PB)管的施工

2．1 施工

室内底板做好清扫后，由安装技术人员先放线，根据图纸设计的坐标尺寸，将要在地面敷设的PB管道的位置用墨线放出后，再由土建木工支模，预留出管道沟槽的深度和宽度，一般深度为50~70mm厚的垫层(按设计要求预留)嘲．宽度见表2．

沟槽模板支好后，将地面用水清洗，直至符合垫层要求．混凝土垫层在强度达到标准后拆模，将预留的管槽进行清理、验槽，达到符合PB管道施工要求后再进行安装．

PB管道安装敷设，按设计及规范要求将管道敷设到位，室内埋地采暖管道PB材料应为盘管，弯头处最小弯曲半径为8d(d为PB管外径)[1]．

聚丁烯热水管道活动支撑和固定卡子以及管道托板的捆扎线距离应符合表3［２］．

埋地敷设PB管道固定卡子的打孔深度应为5mm，不能大于底板厚度的2／3．固定卡子间距应为300～500mm，固定卡子为PB管道专用卡子．金属卡子与管子的接触面应加石棉垫片做保护．

穿过卫生间的埋地PB管道，管道应紧贴底板．PB管安装好后，卫生间的防水及套管的封堵不一定能全部到位，若有死角，很容易造成以后的渗漏，为了保证以后能不渗漏，最好的方法是在卫生间外墙处，将PB管道抬高到200mm高度进入卫生间(如图1所示)．

设计如在垫层内直接进入卫生间，施工时应建议变更．在卫生间墙外提高的管道可明敷，也可暗敷．暗敷应在墙面开50mm宽，30mm深的沟槽．管道可用弯头连接(此种连接对管道有轻微阻力，应该考虑)．

管道安装完毕进行压力试验，试验合格后由土建进行二次浇筑垫层．在以往其他很多工程中，管道安装完毕后，进行沟槽清理、阴阳角修补，回填黄砂、玻璃丝棉等材料，这种做法对以后使用管材以及精装修都有很大的影响．首先，使用黄砂、玻璃丝棉回填会对PB管产生振动造成磨损，使其使用寿命减短．其次由于黄砂、玻璃丝棉材质较为柔软，上面铺设的地板受压后容易开裂、变形．再次，回填黄砂、玻璃丝棉等材料在施工中需要很多人工，既费时又费力．考虑到以上情况，决定使用一次浇筑成形的施工方法对聚丁烯PB管进行施工．

都市华庭采暖工程的部分户型采用了一次浇筑施工方法．具体做法为：室内底板清扫后，当具备管道安装及垫层操作条件时，先由安装敷设管道(敷设方法同前面)．然后进行试压．试压合格后将压力降至工作压力，并维持工作压力进行土建垫层浇筑．浇筑工作由内向外进行．支廊、通道处，应做模板通道保护管道不受碾压(如图2所示)．

PB管道与暖气片连接的三通、弯头处应用泡沫苯板保护形成150mmx 150mm

的方形空洞，以便于以后的管道连接及检修．PB管道上面浇筑的混凝土应该使用手工振捣，严禁采用机械、重力振捣．管道穿越楼板、墙等应做保护套管，穿越部位的空隙部分应填实隔热保温的柔性材料．管道穿越地下室混凝土墙板，应按设计要求预埋刚性套管或硬聚氯乙烯专用套管．管道穿越地下室混凝土墙板，管道与套管间隙的中间部分，采用防水胶泥嵌实，其厚度不小于50mm，待固化密实后用M10水泥砂浆填实，两侧与池壁筑平．通过一次浇筑的施工方法，使施工时间、施工费用都大大降低，施工质量明显提高．

2．2 聚丁烯管在都市华庭工程中的安装流程预留沟槽一安装管道一管道试压一一次浇筑一手工振捣一装修 (1)在底板垫层内预留沟槽；

(2)把聚丁烯管按设计铺设在沟槽中，二次混凝土浇筑封好；

(3)先敷设管道，后浇筑混凝土，并针对管道位置做出相应色带标记，以便于日后维修．

其中需要注意几点问题：

(1)预留沟槽时沟槽内要平整光滑；

(2)采用混凝土而不是沙土、填料填塞．原因是：首先沙土、填料比较松软，填塞容易造成地板、地板砖的不牢固；其次沙土无法固定在聚丁烯管道周围，容易与管道摩擦而损伤聚丁烯管材；

(3)管道转弯时转角要大，尽量减少弯头的使用数量，避免流量受阻．

此种安装做法的优点：

(1)管道暗敷节省建筑空间，美化室内环境；

(2)采用聚丁烯管使用寿命长，耐高温性能好．

3 结束语

对比聚乙烯管、聚丙烯管、UPVC管、铸铁管、钢管等管材，聚丁烯(PB)管的优点表现为：

(1)聚丁烯(PB)管的材质柔软、耐用性强、内壁光滑、可任意弯曲、使用年限长，使流动于其内的流体所受到的阻力大大降低，比其他管材更适用于暗敷的建筑采暖．

(2)聚丁烯(PB)管的安装流程是先敷设管道后浇筑混凝土．此方法可以缩短预留沟槽占用的时间、减少人员投入，提高效率，节约施工的成本．因此在工程周期短、人物紧张的工程中，此方法的优势更为明显．

参考文献

[1]GB 50242- 2002建筑给水排水及采暖工程施工质量验收规范[s]．

[2]DB]’CT 508-2001建筑给水聚丁烯(PB)管道工程技术规程[s]．

[3] GB 50209-2002建筑地面工程施工质量验收规范[s]．

[4]谭月，高宗仁．供暖分户计量的现状及节能性分析[J]．青岛建筑工程学院学报，2004，25(3)：52—55． [5]李郁武，邢欣，胡松涛．某空调房间气流组织及热舒适性的CFD仿真评价[J]．青岛理工大学学报，2005，26(6)：103—106

合集下载

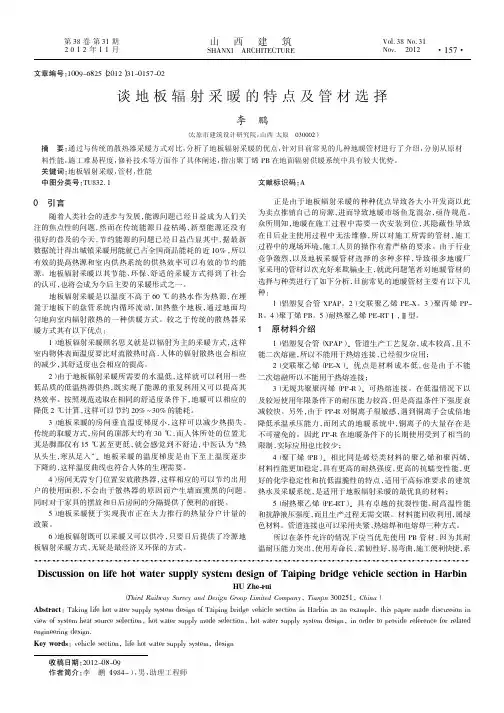

谈地板辐射采暖的特点及管材选择
