采暖工程：最详细的冷热负荷计算依据、公式与取值建筑物的热负荷民用建筑供暖设计热负荷一. 房间热负荷的组成：a.围护结构的耗热量b.加热由门、孔洞侵入的冷空气的耗热量c.加热由门窗缝隙渗入室内空气的耗热量围护结构的温差传热量Qj=Kf(tn-tw)aQj---通过供暖房间某一面围护结构的温差传热，WK---该面围护结构的传热系数，W/m2 .℃F---该面维护结构的散热面积，m2tn--室内空气计算温度，℃tw--室外采暖计算温度，℃a---温差修正系数附加耗热量附加耗热量是按基本耗热量的百分比计算，考虑各项附加后的耗热量Q1=Qj(1+βch+βf+ βli+ βm)(1+ βf.g)(1+ βj)βch–朝向修正；βf–风力修正；βli–两面外墙修正；βm –窗墙面积比过大修正；βf.g–房高附加修正；βj –间歇附加修正；通过门窗缝隙的冷风渗透耗热量V=∑( l L m)l---房间某朝向上的门窗缝隙长度，mL---每米门窗缝隙的基准渗风量，m3/h·mm---门窗缝隙的渗风量综合修正系数外门开启冲入的冷风耗热量可按照建筑的形式查表计算工业厂房及辅助房间供暖设计热负荷1.基本耗热量及附加耗热量a. 室内空气温度的确定1）工作地带的设计温度 tg2）室内空气的计算温度 t n当车间高度≤4m时，tn=tg;当车间高度>4m时，对地面 tn=tg，对外墙、外窗和外门 tn=(tn+td)/2；对屋顶tn=td=tg+Δt(H-2)Δt = 0.3~1.5℃/m (温度梯度)b .当 tn分别按照地面、外墙及屋顶取不同值时，房高附加修正率βf .g=0 ，两面外墙修正βli =0 ；窗墙面积比过大修正βm =02.厂房的门窗缝隙冷风渗透耗热量3.厂房的大门开启冲入的冷风耗热量a.每班开启时间≤15min的大门，附加率为200~500%；b.每班开启时间>15min的外门，按照下列经验公式计算：G=A +(a +Nνw ) FG--冲入的冷风量，kg/s; N—常数，0.15~0.25a, A—系数，查表 ;Vw---冬季室外平均风速，m /sF--车间上部可能开启的排气窗或排气孔的面积，m2建筑物热负荷可按建筑体积估算Q N =a q N.VV (t n .p- t w)Q f=a q f. V V (tn .p- t w. f)建筑物热负荷可按建筑面积估算（方案设计）Q N= q N.S S建筑物的冷负荷一. 房间得热量的组成：a.通过围护结构传入室内的热量b.通过外窗进入的辐射热量c.人体散热量d.照明散热量e.设备、器具、管道及其他热源的散热量f.食物或物料散热量g.各种散湿过程产生的潜热量h.渗透空气带入室内得热量二.空调房间的冷负荷建筑围护结构传入室内得热量形成的冷负荷（太阳辐射进入室内的热量和室内外空气温差经围护结构传入的热量）人体散热形成的冷负荷灯光照明散热形成的冷负荷其他设备散热形成的冷负荷三.空调房间的湿负荷房间湿负荷的组成：a.人体的散湿量b.空气渗入带入的湿量c.化学反应过程的散湿量d.潮湿的表面、液面的散湿量e.食品及其他物料的散湿量f.其他设备的散湿量建筑围护结构传入室内得热量形成的冷负荷a.对流形式的得热量立即变成室内冷负荷b.太阳辐射得热量经过围护结构吸热-放热后，有时间的延迟和数量上的衰减所以计算这部分得热量时，应该逐时计算（这与计算热负荷时不同）热负荷计算---稳定传热冷负荷计算---不稳定传热1.围护结构的冷负荷a.外墙、屋面的传热冷负荷计算Qτ=K F ∆tτ-ξτ—计算时刻，点钟τ-ξ—温度波的作用时刻，点钟∆tτ-ξ—作用时刻下，冷负荷的计算温差℃例：延迟时间为5小时的外墙，在确定16时房间的热负荷时，应取时刻τ=16，ξ=5，作用时刻为τ-ξ=16-5=11时，16时外墙内表面。

采暖负荷计算书一、工程信息项目名称0采暖形式传统形式地理位置0建筑层数5建筑高度18二、基本计算公式计算原理参照《实用供热空调设计手册》陆耀庆,中国建筑工业出版社1.通过围护结构的基本耗热量计算公式—基本耗热量 K —传热系数 F —传热面积—室内空气计算温度—室外供暖计算温度α —温差修正系数2.附加耗热量计算公式—考虑各项附加后，某围护的耗热量—某围护的基本耗热量—朝向修正—风力修正—两面外墙修正—窗墙面积比过大—房高附加—间歇附加α)(w n j t t KF Q -=j Q n t w t )1)(1)(1(.1j g f m li f ch j Q Q ββββββ++++++=1Q j Q ch βf βli βm βfg βj β2若C<=-1或m<=0，可不计算冷空气渗透耗热量3对于大于六层的高层建筑，计算中，若h<10m 时，h=10m ，当无以上及门窗构造相关数据时，可采用换气次数法计算门窗隙缝的冷风渗透耗热量房间类型一面外墙有窗房间二面外墙有窗房间三面外墙有窗房间门厅换气次数k0.50.5-1.01.0-1.52门窗隙缝的冷风渗透耗热量：Q 2=0.28*1*1.4*（t n-tw)*k*V4.外门开启冲入冷风耗热量计算公式—通过外门冷风侵入耗热量—某围护的基本耗热量—外门开启外门开启冲入冷风耗热量附加率，参见[2]p128表4.1-12三、气象参数室外采暖计算温度℃-22风力附加系数0热压系数0.25风压系数0.25东/西[朝向修正]0北/东北/西北[朝向修正]0.1南[朝向修正]-0.23东南/西南[朝向修正]-0.13kqj Q Q β⨯=33Q j Q kq β。

采暖负荷计算只设采暖系统的民用建筑物，其采暖负荷可按下列两种方法进行估算，注以下计计算方法要求建筑物均按照国家节能建筑设计标准设计，建筑围护结构采取了一定的节能措施，达到了节能建筑的最低节能要求，对于未按节能标准设计的建筑应根据具体情况进行修正。

1.1、单位面积热指标法当我们只知道建筑物总面积时，其采暖热负荷可参考下列数值进行估算：Q=q×FQ：建筑物采暖负荷（w）；q：单位面积热指标（w/m3），查表1，对于窗墙比比较大的建筑物应参考注释“窗墙比公式法”进行修正；F：建筑面积（m2）；表1：单位面积热指标注释：1) 总建筑面积大、外围护结构热工性能好、窗户面积小，采用较小的指标；反之采用较大的指标；2）当我们已知外墙面积、窗墙比及建筑面积时，对窗墙比比较大的建筑物，单位面积热指标应按下式进行修正：)()7.17(w n t t FW q -+∂=q ：建筑物采暖面积指标（w/m 2）；∂：外窗面积与外墙面积（包括窗）之比；W ：外墙总面积（包括窗）（m 2）； F ：总建筑面积（m 2）； tn ：室内采暖设计温度（℃）；(1) 设计集中采暖时，冬季室内采暖设计温度，应根据建筑物的用途，按下列规定采用： a 民用建筑的主要房间，散热器对流采暖宜采用16-20℃，地板辐射采暖宜采用14-18℃，空气调节宜采用18-22℃(风机盘管)；b 生产厂房的工作地点：轻作业设计温度不应低于15℃；中作业设计温度不应低于12℃；重作业设计温度不应低于10℃，作业种类的划分应按国家现行《工业企业设计卫生标准》执行，当每名工人占用较大面积（50~100m 2）时，轻作业可低至10℃，中作业可低至7℃，重作业可低至5℃；c 辅助建筑物及辅助用房，不应低于下列数值：浴室25℃；更衣室23℃；托儿所、医务室、儿院20℃；办公用室16~18℃；食堂14℃；厕所12℃；车库5℃；d 工艺或使用有特殊要求时应按相关专业标准、规范执行；e 对于冬季空气调节室内计算参数，应符合室内计算温度为18~22℃。

附录一建筑热工设计计算公式及参数(一)热阻的计算1.单一材料层的热阻应按下式计算：式中R——材料层的热阻，㎡·K/W；δ——材料层的厚度，m；λc——材料的计算导热系数，W/(m·K)，按附录三附表3.1及表注的规定采用。

2.多层围护结构的热阻应按下列公式计算：R＝R1＋R2＋……＋Rn(1.2)式中R1、R2……Rn——各材料层的热阻，㎡·K/W。

3.由两种以上材料组成的、两向非均质围护结构（包括各种形式的空心砌块，以及填充保温材料的墙体等，但不包括多孔粘土空心砖），其平均热阻应按下式计算：(1.3)式中——平均热阻，㎡·K/W；Fo——与热流方向垂直的总传热面积，㎡；Fi——按平行于热流方向划分的各个传热面积，㎡；（参见图3.1）；Roi——各个传热面上的总热阻，㎡·K/WRi——内表面换热阻，通常取0.11㎡·K/W；Re——外表面换热阻，通常取0.04㎡·K/W；φ——修正系数，按本附录附表1.1采用。

图3.1 计算图式修正系数φ值附表1.1λ2/λ1或/λ1φ0.09～0.19 0.20～0.39 0.40～0.69 0.70～0.99 0.86 0.93 0.96 0.98注：(1)当围护结构由两种材料组成时，λ2应取较小值，λ1应取较大值，然后求得两者的比值。

(2)当围护结构由三种材料组成，或有两种厚度不同的空气间层时，φ值可按比值/λ1确定。

(3)当围护结构中存在圆孔时，应先将圆孔折算成同面积的方孔，然后再按上述规定计算。

4.围护结构总热阻应按下式计算：Ro＝Ri＋R＋Re(1.4)式中Ro——围护结构总热阻，㎡·K/W；Ri——内表面换热阻，㎡·K/W；按本附录附表1.2采用；Re——外表面换热阻，㎡·K/W，按本附录附表1.3采用；r——围护结构热阻，㎡·K/W。

内表面换热系数αi 及内表面换热阻Ri 值注：表中h 为肋高，ｓ为肋间净距。

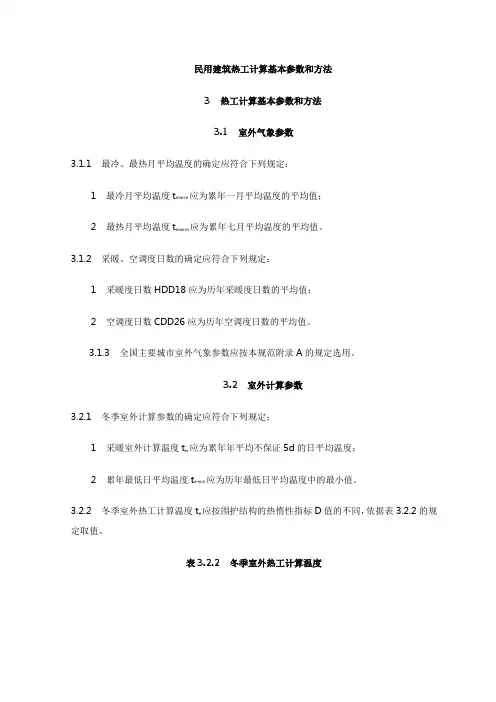

民用建筑热工计算基本参数和方法3 热工计算基本参数和方法3.1 室外气象参数3.1.1 最冷、最热月平均温度的确定应符合下列规定：1 最冷月平均温度t min·m应为累年一月平均温度的平均值；2 最热月平均温度t max·m应为累年七月平均温度的平均值。

3.1.2 采暖、空调度日数的确定应符合下列规定：1 采暖度日数HDD18应为历年采暖度日数的平均值；2 空调度日数CDD26应为历年空调度日数的平均值。

3.1.3 全国主要城市室外气象参数应按本规范附录A的规定选用。

3.2 室外计算参数3.2.1 冬季室外计算参数的确定应符合下列规定：1 采暖室外计算温度t w应为累年年平均不保证5d的日平均温度；2 累年最低日平均温度t e·min应为历年最低日平均温度中的最小值。

3.2.2 冬季室外热工计算温度t e应按围护结构的热惰性指标D值的不同，依据表3.2.2的规定取值。

表3.2.2 冬季室外热工计算温度3.2.3 夏季室外计算参数的确定应符合下列规定：1 夏季室外计算温度逐时值应为历年最高日平均温度中的最大值所在日的室外温度逐时值；2 夏季各朝向室外太阳辐射逐时值应为与温度逐时值同一天的各朝向太阳辐射逐时值。

3.2.4 全国主要城市室外计算参数应按本规范附录A的规定选用。

3.3 室内计算参数3.3.1 冬季室内热工计算参数应按下列规定取值：1 温度：采暖房间应取18℃，非采暖房间应取12℃；2 相对湿度：一般房间应取30％～60％。

3.3.2 夏季室内热工计算参数应按下列规定取值：1 非空调房间：空气温度平均值应取室外空气温度平均值＋1.5K、温度波幅应取室外空气温度波幅—1.5K，并将其逐时化；2 空调房间：空气温度应取26℃；3 相对湿度应取60％。

3.4 基本计算方法3.4.1 单一匀质材料层的热阻应按下式计算：式中：R——材料层的热阻(m2·K／W)；δ——材料层的厚度(m)；λ——材料的导热系数[W／(m·K)]，应按本规范附录B表B.1的规定取值。

采暖通风与空气调节设计规范室内外计算参数室内空气计算参数1、冬季室内计算温度。

l）根据国内外有关卫生部门的研究结果，当人体衣着适宜、保暖量充分且处于安静状态时，室内温度20℃比较舒适，18℃无冷感，15℃是产生明显冷感的温度界限。

本着提高生活质量，满足室温可调的要求，并按照国家现行标准《室内空气质量标准》（GB/T18883）要求，把民用建筑主要房间的室内温度范围定在16～24℃。

2）工业建筑工作地点的温度，其下限是根据现行国家标准《工业企业设计卫生标准）（GBZ1）制定的。

轻作业时，空气温度15℃尚无明显冷感；中作业和重作业时，空气温度分别不低于16℃和14℃即可基本满足要求。

关于劳动强度分级标准mdash;mdash;轻、中、重、过重作业，是按现行国家标准《工业企业设计卫生标准》（GBZ1）执行的，而卫生部门还制定了《体力劳动强度分级指标》（共分四级），鉴于这两种分级方法对制定相应的室内卫生标准并无实质差别，本条及本规范其他有关条文中仍沿用原来的提法。

2、采暖建筑物冬季室内风速。

将原条文中生活地带或作业地带统称为活动区，以下同。

将原条文中集中采暖改为采暖。

现今采暖方式的多样化，采暖热源亦多种多样，为使室内获得热量并保持一定温度，以达到适宜的生活或工作条件，不一定必须设置集中采暖。

本条对冬季室内最大允许风速的规定，主要是针对设置热风采暖的建筑而言的，目的是为了防止人体产生直接吹风感，影响舒适性。

3、空气调节室内计算参数。

l）舒适性空气调节的室内参数，是基于人体对周围环境温度，相对湿度和风速的舒适性要求，并结合我国经济情况和人们的生活习惯及衣着情况等因素，参照国家现行标准《室内空气质量标准》（GB/T18883）等资料制定。

2）对于设置工艺性空气调节的工业建筑，其室内参数应根据工艺要求，并考虑必耍的卫生条件确定。

在可能的条件下，应尽量提高夏季室内温度基数，以节省建设投资和运行费用。

另外，室温基数过低（如20℃），由于夏季室内外温差太大，工作人员普遍感到不舒适。

暖通知识第2.2.1条采暖室外计算温度，应采历年平均不保证5天的日平均温度。

注：本条及本节其他文中所谓"不保证"。

系针对室外空气温度状况而言，"历年平均不保证"，系针对累年不保证总天数或小时数的历年平均值而言。

第2.2.2条冬季通风室外计算温度，应采用累年最冷月平均温度。

第2.2.3条夏季通风室外计算温度，应采用历年最热月14时的月平均温度的平均值。

第2.2.4条夏季通风室外计算相对湿度，应采用历年最热月14时的月平均相对湿度的平均值。

第2.2.5条冬季空气调节室外计算温度，应采用历年平均不保证1天的日平均温度。

第2.2.6条冬季空调节室外计算相对湿度，应采用累年最冷月平均相对湿度。

第2.2.7条夏季空气调节室外计算干球温度，应采用历年平均不保证50h的干球温度。

注：统计干温球温度时，宜采用当地气象台站每天4次的定时温度记录，并以每次记录值代表6h的温度值核算。

第2.2.8条夏季空气调节室外计算湿球温度，应采用历年平均不保证50h的湿球温度。

第2.2.9条夏季空气调节室外计算日平均温度，应采用历年平均不保证5天的日平均温度。

第2.2.10条夏季空气调节室外计算逐时温度，可按下式确定：tsh=twp+βΔtr（2.2.10-1）式中：tsh---室外计算逐时温度（℃）twp---夏季空气调节室外计算日平均温度（℃），按本规范第2.2.9条采用。

β---室外温度逐时变化系数，按2.2.10采用；Δtr---夏季室外计算平均日较差，应按下式计算：室外温度逐时变化系数560)this.width=560">式中:Δtr---夏季空气调节室外计算干球温度（℃），按本规范第2.2.7条采用。

其他符号意义同式（2.2.10-1）。

第2.2.11条当室内温湿度必须全年保证时，应另行确定空气调节室外计算参数。

更多文章/ 长沙地暖 cscnwk仅在部分时间（如夜间）工作的空气调节系统，可不遵守本规范第2.2.7条至第2.2.10条的规定。

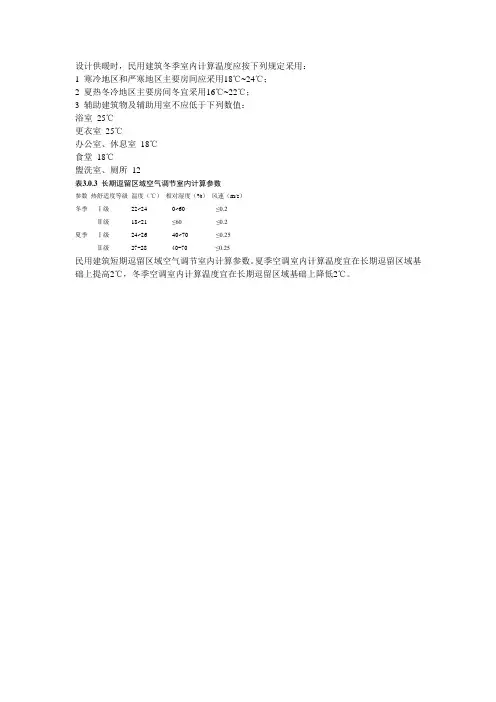

设计供暖时，民用建筑冬季室内计算温度应按下列规定采用：
1 寒冷地区和严寒地区主要房间应采用18℃~24℃；
2 夏热冬冷地区主要房间冬宜采用16℃~22℃；
3 辅助建筑物及辅助用室不应低于下列数值：
浴室25℃
更衣室25℃
办公室、休息室18℃
食堂18℃
盥洗室、厕所12
表3.0.3 长期逗留区域空气调节室内计算参数
参数热舒适度等级温度（℃）相对湿度（%）风速（m/s）
冬季Ⅰ级22~24 0~60 ≤0.2
Ⅱ级18~21 ≤60≤0.2
夏季Ⅰ级24~2640~70 ≤0.25
Ⅱ级 27-28 40-70 ≤0.25
民用建筑短期逗留区域空气调节室内计算参数。

夏季空调室内计算温度宜在长期逗留区域基础上提高2℃，冬季空调室内计算温度宜在长期逗留区域基础上降低2℃。

济南市某多层住宅室内采暖系统的设计1 热负荷计算各采暖房间编号的说明见平面图计算方法分别计算各采暖房间的热负荷，最后得到建筑物的总热负荷，并求取采暖面积热指标。

1.1.1围护结构基本耗热量和附加耗热量的计算1.1.1.1 围护结构耗热量（1）室内设计温度查阅《简明供热设计手册》表2-1，根据不同房间不同用途，得各类房间室内温度：卧室22℃、餐厅和客厅20℃、门厅20℃、卫生间和盥洗室24℃、厨房16℃、小卫生间20℃。

（2）室外设计温度由《暖通空调规范实施手册》附表查得济南室外计算温度t w为-7℃。

（3）围护结构传热系数济南地区采暖居住建筑的各部分围护结构（屋顶、外墙、窗户、外门、地面等）的传热系数限值由《民用建筑节能设计标准》（采暖居住建筑部分）表4.2.1查阅，且传热系数的值按照表中规定限值的90%来确定。

2注意建筑物体形系数在以下。

（4）户间传热因相邻采暖房间设计温差为0，不考虑户间传热量的计算。

(5)附加耗热量的计算i冷风渗透耗热量采用缝隙法计算采暖房间冷风渗透耗热量ii冷风侵入耗热量阳台外门不经常开启，其冷风侵入耗热量不予计算。

查《暖通空调规范实施手册》，济南室外冬季平均风为s，小于4m/s，所以风力βf=0因房屋净高小于4m，顾房高附加耗热量忽略不计，βg=0。

（表1）一层建筑101室房间总热量计算表101室冷风渗透耗热量计算Q2’：按缝隙法，并不考虑热压以及室外风速随高度的影响：取C r=1，C=0，C h=1,b=, △C f=，根据《采暖通风与空气调节设计规范》附录α1=v0=3.2 m/swρ=1.2kgh=3.9m由《实用供热空调设计手册》表得n=m=C r×△C f×(n1/b+C)C h=1××（）= (1)L0=α1×bw V⎪⎭⎫⎝⎛22ρ=×(22.1×=1.687 m/(h·m) (2)l=（+）×2=6.2 mL=L0lm b=h (3)×C p×(t n-t w’)=××1×= WQ2’=×L×w101室冷风侵入耗热量由《实用供热空调设计手册》表查得Q3’等于外门基本耗热量乘以65N%N——外门所在层以上的楼层数Q’3=0101室总耗热量Q=Q’+Q2’+Q3’=717．9++0= W各层供暖房间热负荷汇总表见附录1.2采暖系统布置采暖系统布置2.1.1采暖系统形式考虑到本工程的实际规模和施工的方便性，本系统采用机械循环、单管水平串联式的下供下回式系统。

1 室内供暖系统的设计热负荷供暖热负荷的估算对于只设供暖系统的建筑物，在进行方案初选或只做技术方案比较时，其供暖的供热量可采用下面方法之一进行估算。

1）单位面积热指标法当只知道总面积时，其供暖热指标可参考表2-6的数值。

表2-6 供暖指标（单位 W/m2）若建筑物总面积大，外围护结构热工性能好，窗户面积小，采用下限的指标；反之，采用较大的上限指标。

2）窗墙比公式法当已知外墙面积、窗墙比及建筑面积时，供暖指标也可按下式估算：q={(1.163κ(6a+1.5)A)}•(t N-t W)/F (W/m2)式中 q——建筑物供暖热负荷指标，W/m2,按表2-6选取；κ——新风系数，1.3~1.5；a——外窗面积与外墙面积（包括窗）之比；A——外墙总面积（包括窗），m2F——总建筑面积，m2t N——冬季空调室内计算温度，℃；t W——冬季空调室外计算温度，℃。

在冬季，人们为了满足正常活动和生产工艺的需要，要求室内具有一定的温度。

为此就得向房间供给一定的热量，以维持供暖房间在该温度下的热平衡。

所谓供暖系统的设计热负荷，是指在某一室外温度下，为了维持所要求的室内温度，供暖系统在单位时间内向建筑物供给的热量。

该热量随着房间失热量与得热量的变化而变化。

当室内能维持在一定温度时，必须保持供暖房间在该温度下的热平衡。

通过对供暖房间热平衡时得热量和失热量情况的分析和计算，就可以确定供暖系统的设计热负荷。

供暖系统的热负荷是指在某一室外温度下，为了达到要求的室内温度，供暖系统在单位时间内向建筑物供给的热量。

它随建筑物得失热量的变化而变化，是一个动态的概念[5]。

1．1供暖房间的热平衡冬季供热通风系统的热负荷应根据建筑物或房间的得、失热量确定，即根据(建筑物 或房间的)热平衡确定热负荷Q 。

(1)失热量失热量(sh Q )包括以下几部分： (1)围护结构传热耗热量Q1。

；(2)冷风渗透耗热量Q2(加热由门窗缝隙渗入的冷空气的耗热量)；(3)冷风渗入耗热量Q3(加热由外门、孔洞及相邻房间侵入的冷空气的耗热量)； (4)水分蒸发耗热量Q4；(5)加热外部进入的冷物料和运输工具的耗热量Q5；(6)通风耗热量Q6(通风系统将空气从室内排到室外所带走的热量)。

暖通专业常用计算内容计算方法电算表汇总和使用采暖计算1、冬季采暖房间耗热量计算根据采暖房间性质（建筑高度、应采用的冷风渗透计算方法），采用计算共享库3.1中对应表格，计算房间围护结构传热系数和房间耗热量。

冬季采暖房间耗热量计算表内容和适应范围表1：K值计算表2：按单位面积换气量计算的房间热负荷（简称“换气法”）适用于人员长期停留、一般层高且采用自然通风、约20层及其以下建筑的房间，或更高层建筑的较高层房间和处于下层但考虑房间面积和朝向等因素冷风渗透量渗透法不会大于换气法的房间。

例如住宅户内房间、单宿、办公室等。

表3：多层建筑采用缝隙法计算的房间热负荷（简称：“多层缝隙法”）冷风渗透量采用门窗缝隙渗透量法，但忽略热压影响、只考虑风压。

适用于18m及其以下建筑，人员不长期停留（包括值班采暖）的房间和大空间。

表4：高层建筑采用缝隙法计算的房间热负荷（简称：“高层缝隙法”）适用的建筑物：超过18m；房间特征：同表3表5：采用缝隙法和换气法比较计算房间热负荷（简称：“高层比较法”）需满足换气卫生要求且超过20层的高层建筑的最底若干层中，有可能冷风渗透量渗透法大于换气法（例如住宅朝向较差的厨房卫生间），需比较后采用较大值的采暖房间。

2、采暖系统水力计算（专题）3、室外供热管网水力计算（专题）采暖循环泵等设备选择计算1.循环泵总流量按下式计算：Gn＝0.86k1•Qr/(tg－th)式中Gn——采暖循环泵总流量（m3/h）；Qr——总供热量（KW）；k1——热网损失附加系数，k1＝1.05～1.1；tg 、th——供回水温度（℃）。

循环泵扬程按下式计算：Hn =1.1（H1+H2+H3+H4）式中Hn——采暖循环泵扬程（m）；H1——热水锅炉或换热器的水流压力降（m），由锅炉或换热器制造厂提供（估算时5.6MW以下的强制循环热水锅炉可取H1＝8～15m，换热器可取3～8m）；H2——锅炉房或热交换间内循环水管道系统的阻力（m），用计算共享库5.1进行计算（估算时根据系统大小可取H2＝5～10 m）；H3——锅炉房或热交换间至最不利用户供回水管的阻力（m）（4.3的计算结果）；H4——最不利用户内部系统的阻力（m）（4.2的计算结果）。

二、建筑供暖热负荷计算(一)热负荷的确定(掌握)GB50736GB50736GB50736GB50736GB50736累计运行时间不足2h,可不计算《民规宣贯》：对于民用建筑，当由外门、窗缝隙渗入室内的冷空气和外门开启时经外门进入室内冷空气之和不足以使房间换气次数达到0.5次/h时（门、窗气密性过高），可按0.5次/h换气次数计算通风耗热量。

50736、5.2.2说明：居住建筑中，炊事、照明、家电等散热是间歇性的，这部分自由热可作为安全量，在确定负荷时不予考虑。

公共建筑内较大且放热恒定的物体的散热量，在确定系统负荷时应予考虑。

GB50736、5.2.1（强条）：集中供暖系统的施工图设计，必须对每个房间进行热负荷计算。

GB50736、GB50019 围护结构的耗热量，应包括基本耗热量和附加耗热量。

二、建筑供暖热负荷计算(二)围护结构的耗热量计算 (精通) A 、围护结构的基本耗热量二、建筑供暖热负荷计算(二)围护结构的耗热量计算(精通)A、围护结构的基本耗热量GB50736、5.2.4说明：凸阳台是包含正面和左右侧面三个接触室外空气的外立面，而凹阳台是只有正面一个接触室外空气的外立面。

《供热工程》：围护结构的面积：外墙面积的丈量，高度从本层地面算到上层地面（底层除外，底层应加地面厚度）。

对平屋顶的建筑，最顶层的丈量是从最顶层的地平面到平顶层外表面的高度；而对有闷顶的斜屋面，算到闷顶内的保温层表面。

外墙的平面尺寸，应按建筑物外廓尺寸计算。

相邻房间以内墙中心线为分界线。

门窗面积按外墙外面的净空尺寸计算。

闷顶和地面的面积，应按建筑物外墙的内廓尺寸计算。

对于平屋顶，顶棚面积按建筑物外廓尺寸计算。

二、建筑供暖热负荷计算(二)围护结构的耗热量计算 (精通)A 、围护结构的基本耗热量GB50736GB50096、8.3.6（强条）：设置采暖系统的普通住宅室内采暖计算温度， 不应低于表8.3.6。

GB50096、8.3.7：设有洗浴器并有热水供应的卫生间宜按沐浴时室温25℃设计。

设计题目：某住宅采暖系统设计目录第一章绪论设计内容及原始资料、设计目的第二章热负荷计算围护结构基本传热量、附加传热量、冷风渗透传热量计算第三章散热器计算选型散热器面积、片数计算、设备选型第四章采暖系统水力计算系统布置、水力计算第五章设计成果参考文献第一章绪论一、设计内容本工程为哈尔滨市一民用住宅楼，住宅楼为六层，每一层有 8个用户，建筑总面积为 5740 ㎡。

二、原始资料1.设计工程所在地区：哈尔滨 45°41′N 126°37 ′E2.室外设计参数：冬季大气压 100.15KPa供暖室外计算温度 -26℃冬季室外平均风速 3.8m/s冬季主导风向东南风供暖天数 179 天供暖期日平均温度 -9.5℃最大冻土层深度 205cm3.建筑资料（1）建筑每层层高 3m；（2）建筑围护结构概况外墙：砖墙，厚度为 240mm，保温层为水泥膨胀珍珠岩 l190mm，双面抹灰δ20mm；K0.45W/m2K地面：不保温地面，K 值按地带划分，一共为四个地带；屋顶：钢筋混凝土板，砾砂外表层 5mm，保温层为沥青膨胀岩l150mmK0.47W/（m2K）外窗：单层钢窗，塑料中空玻璃（空气 12mm）K2.4 W/（m2K）外门：木框双层玻璃门（高 2.0 米），K2.5W/m2.K。

2100mm×1500mm，门型为无上亮的单扇门。

4.室内设计参数：室内计算温度：卧室、起居室 18℃厨房 10℃门厅、走廊、楼梯间 16℃盥洗室 18℃三、设计目的对该建筑进行室内采暖系统的设计，使其能达到采暖设计标准，同时符合建筑节能规范。

第二章热负荷计算一、围护结构基本传热量1.外围护结构的基本耗热量计算公式如下：Q= KF( tn- t w) aq ——围护结构的基本耗热量，W；K——围护结构的传热系数，F——围护结构的面积tn——冬季室内计算温度t w ——供暖室外计算温度α——围护结构的温差修正系数整个建筑的基本耗热量 Q1. j 等于它的围护结构各部分基本耗热量q的总和:Q1. j= q KF tn t a w W算出基本耗热量后再进行朝向、高度和风力修正。

采暖工程施工方案18.1采暖设计计算参数1)青岛市室外冬季采暖计算温度：tw=-6℃2)室内冬季采暖计算温度：卧室、起居室：tn=18℃厨房：tn=16℃卫生间: tn=25℃16.2节能设计专项1)设计依据《严寒和寒冷地区居住建筑节能设计标准》(JGJ26-2010)2)本住宅建筑体形系数S<0.35，传热系数(W/m .k):屋面0.44;墙体0.68；窗户3.0(北、东、西向); 窗户2.4（南向）;不采暖楼梯间隔墙0.86;不采暖楼梯间户门2.0;分户墙1.10;层间楼板1.9。

3)分户计量及室温控制：采暖系统采用分户供暖热计量系统，每户设户用热量表，每组散热器供水支管上均设恒温两通阀控制室温以达到节能的目的。

4)散热器外表面均刷非金属性涂料。

5)各单元采暖热力计量小室内设置总热表,并以此作为热量结算点，立管泄水阀设于入户装置内。

安装详见L02N907-13。

6)采暖系统各层进行了水力平衡计算,各层之间的压力损失相对差额均不大于15%.7)敷设在室外、楼梯间、地沟内及非采暖房间内暖气管道和阀门均应保温,保温材料采用玻璃棉管壳, 其厚度为：管径＜20mm为40mm，其他为50mm；作法参见省标L04N905；18.3采暖系统热源由室外管网提供的供水温度85℃回水温度为60℃的低温热水采暖系统，每单元在各单元内设置专用计量小室，作法参见省标L02N907-13，在热表前应设SG型水过滤器。

采暖系统的定压膨胀由换热站统一解决，换热站的设计由甲方另行委托。

住宅的采暖系统按建筑划分的住宅单元分设采暖共用立管，进行分户热计量设计，住宅户内采用埋地下供下回双管同程系统，采用连续供暖的采暖方式。

网点采暖采用上供上回双管同程系统，采用连续供暖方式。

各单体采暖系统压力低区为0.8Mpa,高区为1.2Mpa，各单体高低区的划分均见各单体建筑的采暖系统图，各采暖系统的热负荷、系统阻力各单体建筑的采暖系统图。
