开关电源始终无输出的故障检修技巧

ATX开关电源无电压输出故障检修保险丝良好，各路直流电压无输出的检修ATX开关电源脱机，将电路板从电源盒中拆出，延长电源盒到电路板的电源连线，加电。

测两只半桥变换开关管的ce电压，应为+300V的一半，否则开关管损坏。

若开关管正常，将PS-ON对地短接而无电压输出，应为保护电路动作或KA7500B、LM339及其外围元件损坏。

先测KA7500B的12脚电压，应在10V~40V。

若无，可断开12脚与外部的连接，如电压正常，KA7500B 必坏；若仍无，查至辅助电源间的供电支路。

12脚供电电压正常，测14脚+5V基准电压，若无或偏差+5V很大，则KA7500B必坏。

14脚+5V电压正常，测4脚，应为低电平。

若偏高，可断开4脚与LM339电路的连接，仍高的话，KA7500B 损坏。

KA7500B正常，4脚仍高电平，有两种情况：一是4脚与14间的电解电容漏电；二是LM339及其外围电路异常。

正常状态下，待机时，PS-ON为高电平，使LM339的6脚电压比较器II的反相端为高电平，略高于7脚电压比较器II的同相端电平，使1脚电压比较器II的输出端为低电平，通过外围电路使4脚LM339电压比较器I的反相端为低电平，低于电压比较器I的同相端电平，使2脚电压比较器I的输出端为高电平，经外围电路，使KA7500B的4脚为高电平，封锁8、11脚的脉宽调制信号输出。

同时，1脚的低电平又通过外围电路，使LM339的14脚电压比较器III的输出端为低电平，通过外围电路，使LM339的11脚电压比较器IV的同相端为低电平，从13脚电压比较器IV的输出端为低电平，无PW-OK信号送出。

启动后，PS-ON为低电平，使LM339的6脚为低电平，低于7脚电平，使1脚输出端为高电平。

由于外围电路的隔离，电压比较器I不再受1脚控制。

通常，电压比较器I的反相端4脚电平，设置的比同相端5脚电平高，而使其2脚输出端呈低电平，经外围电路，使KA7500B的4脚为低电平，允许8、11脚的脉宽调制信号输出。

电子电路中的开关电源故障排查方法电子设备中的开关电源是提供稳定电压的关键组件，但在长期使用或其他情况下，可能会出现故障问题。

本文将介绍一些常见的开关电源故障及排查方法，以帮助读者快速解决电路故障。

故障一：开关电源无输出如果开关电源没有输出电压，很可能是以下几个原因导致的：1. 输入电源问题：检查输入电源是否正常，包括输入电压是否符合设定值、输入电源是否有供电等。

2. 开关电源损坏：开关电源内部元件损坏可能导致无输出。

可以使用万用表测量开关电源的输出端是否存在电压。

3. 控制电路故障：开关电源的控制电路问题也可能导致无输出。

检查控制电路的元件和连接是否正常。

针对这些可能原因，可以逐一检查各个环节，通过对比测量、更换元件等方式进行排查，从而找到故障所在。

故障二：开关电源输出不稳定如果开关电源输出电压波动较大，或无法维持设定的电压稳定性，可能是以下原因导致的：1. 过载问题：如果开关电源输出负载过大，可能导致电压不稳定。

此时需要检查并调整输出负载，确保在规定的负载范围内。

2. 温度过高：开关电源工作时可能会产生一定的热量，如果无法及时散热则会导致温度升高，进而引起电压不稳定。

检查散热装置是否正常工作，是否存在堵塞现象。

3. 元件老化：开关电源中的电解电容、二极管等元件会随着使用时间的增加而老化，导致输出不稳定。

此时需要更换相应的元件。

故障三：开关电源工作异常噪音大如果开关电源工作时产生异常噪音，可能是以下原因导致的：1. 输入电源波形不良：不良的输入电源波形可能导致开关电源工作异常，产生噪音。

检查输入电源波形是否正常，是否存在杂散波。

2. 开关频率不匹配：开关电源的工作频率需要与元件和控制电路匹配，否则可能会产生噪音。

检查开关频率是否与设计要求一致。

3. 元件松动：开关电源内部的元件如果松动，可能会在工作时发出噪音。

检查元件是否有松动现象，并重新固定。

综上所述，开关电源故障的排查可以从输入电源、开关电源内部元件、控制电路等多个方面入手。

开关电源故障检修方法
开关电源是广泛应用于各种电子设备和电子巨头的电源，由于其高效、稳定性强、小巧、轻便、经济实用等优点，被广泛使用，但是开关电源也
同样存在着一些故障，如何检修开关电源中出现的故障呢？以下是开关电
源故障检修方法：
一、开关电源不工作或工作异常。

1.首先检查是否插头和插座连接正常，并试着更换插头是否正常。

2.检查开关电源内部的保险丝。

3.检查输入电压。

4.检查变压器的绝缘是否良好。

5.检查电子元件，检查还可能是器件损坏、泄漏、短路等问题。

二、开关电源输出电压不稳定。

1.检查输出负载是否过重，如果过重则会导致输出电压不稳定的问题。

2.检查输出电压的电压调节器。

3.检查开关电源内部的组件，例如开关电源电容，如果电解电容已经
老化则会导致电容损坏。

三、开关电源温度过高。

1.首先检查散热器的风扇是否正常工作。

2.检查散热器的面积是否足够。

3.检查散热器的散热效果是否良好。

总之，以上列出的是开关电源故障检修的方法，有些故障只需要简单的修理即可解决问题，而有些问题则需要进行更深入的检查和分析。

在检修开关电源时，需要密切注意安全操作，如果您没有相关的电子经验和知识，最好找到专业的电气工程师进行检修，避免不必要的风险。

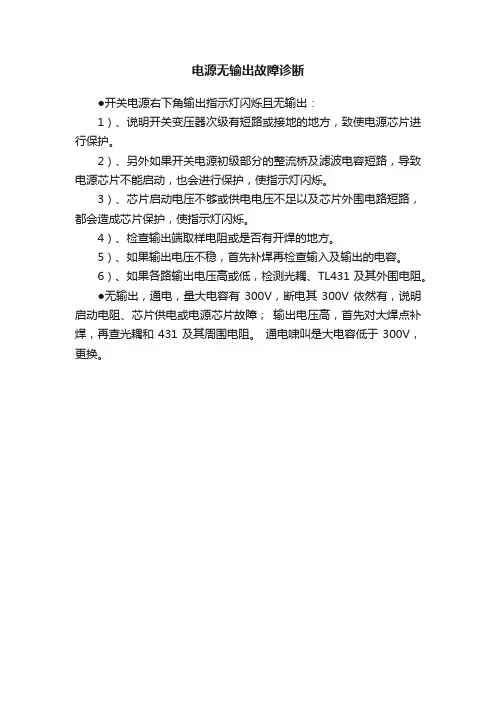

电源无输出故障诊断
●开关电源右下角输出指示灯闪烁且无输出：
1）、说明开关变压器次级有短路或接地的地方，致使电源芯片进行保护。

2）、另外如果开关电源初级部分的整流桥及滤波电容短路，导致电源芯片不能启动，也会进行保护，使指示灯闪烁。

3）、芯片启动电压不够或供电电压不足以及芯片外围电路短路，都会造成芯片保护，使指示灯闪烁。

4）、检查输出端取样电阻或是否有开焊的地方。

5）、如果输出电压不稳，首先补焊再检查输入及输出的电容。

6）、如果各路输出电压高或低，检测光耦、TL431及其外围电阻。

●无输出，通电，量大电容有300V，断电其300V依然有，说明启动电阻、芯片供电或电源芯片故障；输出电压高，首先对大焊点补焊，再查光耦和431及其周围电阻。

通电啸叫是大电容低于300V，更换。

atx电源无输出检修方法
一、初步检查。

1.1 看看电源插头是否插紧。

这可别不当回事儿，有时候就是这么个小疏忽，能让你白忙活半天。

要是插头松了，那电源肯定没输出，就像没吃饱饭的人没力气干活一样。

1.2 再瞅瞅电源线有没有破损。

要是线破了，那电流就像迷路的孩子，找不到出路，电源自然也没法正常输出。

二、内部元件检查。

2.1 打开电源外壳，先瞧瞧电容有没有鼓包或者漏液。

这电容要是出问题，就好比人的心脏不好，整个系统都得乱套。

要是发现鼓包或者漏液，赶紧换了，别犹豫。

2.2 看看二极管和三极管有没有烧坏的迹象。

这俩元件要是坏了，那电流就像被堵住的河流，没法顺畅流动，电源输出也就没指望了。

2.3 检查变压器有没有烧焦的味道或者变形。

变压器要是出问题，那可就麻烦大了，就像交通枢纽瘫痪，整个城市都得乱套。

三、测量电压。

3.1 用万用表测量一下各个输出端口的电压。

这就像是给电源做个体检，看看各项指标是不是正常。

如果电压为零或者异常低，那肯定是有毛病了。

3.2 重点测量主滤波电容两端的电压。

这地方的电压要是不正常，那整个电源的工作都得打折扣，就像房子的地基不稳，上面的建筑能好吗？
检修 ATX 电源无输出，得细心、耐心，不放过任何一个蛛丝马迹。

有时候一个小小的问题，就能让整个电源罢工。

咱得像个侦探一样，把问题给揪出来，让电源重新恢复正常工作，为咱们的电脑提供稳定的动力。

可别嫌麻烦，修好后的成就感那可是满满的！。

变频器开关电源无输出故障分析和检修技巧
变频器的开关电源始终无电压输出是指开关电源各输出端，在按电源开关开机后始终为0V，这种情况一般是由于开关电源未产生震荡所致。

进一步证实的方法是测开关电源100UF/400V电容关机后的电压，若300V之后慢慢下降，则说明开关电源未产生振荡。

开关电源未产生振荡的原因有:
1.开关管集电极未得到足够的工作电压；
2.开关管基极未得到启动电压和相关电路漏电；
3.开关管正反馈元件失效。

判断故障的方法和步骤
检修这类故障的首要任务是判断鼓障在上述三个部位中的哪个部位，具体方法是测开关管集电极，基极电压，可能有以下几种情况:
1.开关管集电极电压为0V和低于市电1.4倍，开关管没有正常的工作电压，如果有1.4倍的电压，说明开关管集电极具备了正常的工作电压，说明AC220V及整流滤波电路工作正常；
2.开关管的基极电压为0V(包括开机瞬间)这种情况说明启动电路对开关管基极未提供启动(导通)电压，或基极与发射极之间相关元件击穿，应对启动电路和开关管发射极及相关元件进行检查，若电压为0.6~0.7(包括开几瞬间)，说明启动电路和开关管发射极元件正常，若在0.7V以上说明启动电路正常，但开关管发射结或其元件断路或阻值变大；
3.开关管具备导通条件:开关管基极电压为0.6~0.7V，集电极电压大于250V，说明开关管具备了工作条件，故障在正反馈电路，包括正
反馈电阻，电容，续流二极管及开关变压器正反馈绕组及其之间的连接应制板。

开关电源常见四大故障及检修方法开关电源是各种电子设备必不可缺的组成部分，其性能优劣直接关系到电子设备的技术指标及能否安全可靠地工作。

由于深圳开关电源内部关键元器件工作在高频开关状态，功耗小，转化率高，且体积和重量只有线性电源的20%—30%，故目前它已成为稳压电源的主流产品。

电子设备电气故障的检修,本着从易到难的原则,基本上都是先从电源入手，在确定其电源正常后，再进行其他部位的检修，且电源故障占电子设备电气故障的大多数。

故了解开头电源基本工作原理，熟悉其维修技巧和常见故障，有利于缩短电子设备故障维修时间，提高个人设备维护技能.1。

无输出,保险管正常这种现象说明开关电源未工作或进入了保护状态。

首先要测量电源控制芯片的启动脚是否有启动电压,若无启动电压或者启动电压太低，则要检查启动电阻和启动脚外接的元件是否漏电，此时如电源控制芯片正常，则经上述检查可以迅速查到故障。

若有启动电压，则测量控制芯片的输出端在开机瞬间是否有高、低电平的跳变，若无跳变，说明控制芯片坏、外围振荡电路元件或保护电路有问题,可先代换控制芯片，再检查外围元件；若有跳变,一般为开关管不良或损坏。

2. 保险烧或炸主要检查300V上的大滤波电容、整流桥各二极管及开关管等部位，抗干扰电路出问题也会导致保险烧、发黑。

需要注意的是:因开关管击穿导致保险烧一般会把电流检测电阻和电源控制芯片烧坏.负温度系数热敏电阻也很容易和保险一起被烧坏。

3。

有输出电压，但输出电压过高这种故障一般来自于稳压取样和稳压控制电路。

在直流输出、取样电阻、误差取样放大器如TL431、光耦、电源控制芯片等电路共同构成一个闭合的控制环路，任何一处出问题就会导致输出电压升高。

4。

输出电压过低除稳压控制电路会引起输出电压低，还有下面一些原因也会引起输出电压低:a. 开关电源负载有短路故障（特别是DC/DC变换器短路或性能不良等），此时，应该断开开关电源电路的所有负载，以区分是开关电源电路还是负载电路有故障。

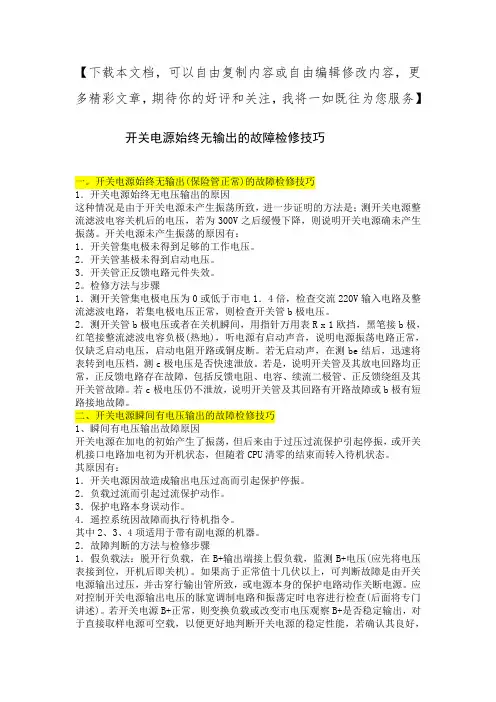

【下载本文档，可以自由复制内容或自由编辑修改内容，更多精彩文章，期待你的好评和关注，我将一如既往为您服务】开关电源始终无输出的故障检修技巧一。

开关电源始终无输出(保险管正常)的故障检修技巧1．开关电源始终无电压输出的原因这种情况是由于开关电源未产生振荡所致，进一步证明的方法是；测开关电源整流滤波电容关机后的电压，若为300V之后缓慢下降，则说明开关电源确未产生振荡。

开关电源未产生振荡的原因有：1．开关管集电极未得到足够的工作电压。

2．开关管基极未得到启动电压。

3．开关管正反馈电路元件失效。

2。

检修方法与步骤1．测开关管集电极电压为0或低于市电1．4倍，检查交流220V输入电路及整流滤波电路，若集电极电压正常，则检查开关管b极电压。

2．测开关管b极电压或者在关机瞬间，用指针万用表R x 1欧挡，黑笔接b极，红笔接整流滤波电容负极(热地)，听电源有启动声音，说明电源振荡电路正常，仅缺乏启动电压，启动电阻开路或铜皮断。

若无启动声，在测be结后，迅速将表转到电压档，测c极电压是否快速泄放。

若是，说明开关管及其放电回路均正常，正反馈电路存在故障，包括反馈电阻、电容、续流二极管、正反馈绕组及其开关管故障。

若c极电压仍不泄放，说明开关管及其回路有开路故障或b极有短路接地故障。

二、开关电源瞬间有电压输出的故障检修技巧1、瞬间有电压输出故障原因开关电源在加电的初始产生了振荡，但后来由于过压过流保护引起停振，或开关机接口电路加电初为开机状态，但随着CPU清零的结束而转入待机状态。

其原因有：1．开关电源因故造成输出电压过高而引起保护停振。

2．负载过流而引起过流保护动作。

3．保护电路本身误动作。

4．遥控系统因故障而执行待机指令。

其中2、3、4项适用于带有副电源的机器。

2．故障判断的方法与检修步骤1．假负载法：脱开行负载，在B+输出端接上假负载，监测B+电压(应先将电压表接到位，开机后即关机)。

如果高于正常值十几伏以上，可判断故障是由开关电源输出过压，并击穿行输出管所致，或电源本身的保护电路动作关断电源。

①.无输出，保险管正常，这种现象说明开关电源未工作或进入了保护状态解决方法：首先测量电源控制芯片的启动脚是否有启动电压，若电压过低或者没有，则需要检查启动电阻和启动脚连接的元件是否有漏电，此时如电源控制芯片正常，则经上述检查可以迅速查到故障。

②.启动有电压解决方法：需要测量控制芯片的输出端在开机瞬间是否出现过高、过低电平跳变，若有，说明是控制芯片坏、外围振荡电路元件或保护电路问题，可先替换控制芯片，再检查外围振荡电路元件；若有跳变，一般是开关管不良或损坏。

2.保险丝火炸解决方法：保险烧或炸，主要检查300V上的大滤波电容、整流桥各二极管及开关管等部位，抗干扰电路出问题也会导致保险烧、发黑。

因开关管击穿导致保险烧一般会把电流检测电阻和电源控制芯片烧坏。

负温度系数热敏电阻也很容易和保险一起被烧坏。

3.开关电源输出电压过高解决方法：有输出电压，但输出电压过高，故障一般来自于稳压取样和稳压控制电路。

在直流输出、取样电阻、误差取样放大器等电路共同构成一个闭合的控制环路，任何一处出问题就会导致输出电压升高。

解决方法：输出电压过低，除了稳压控制电路会引起输出电压低，还有下面一些原因也会引起输出电压低。

①.开关电源负载有短路故障（特别是DC/DC变换器短路或性能不良等），此时，应该断开开关电源电路的所有负载，以区分是开关电源电路还是负载电路有故障。

若断开负载电路电压输出正常，说明是负载过重；或仍不正常说明开关电源电路有故障。

②.输出电压端整流二极管、滤波电容失效等，可以通过代换法进行判断。

③.开关管的性能下降，必然导致开关管不能正常导通，使电源的内阻增加，带负载能力下降。

5.小耳朵电源指示灯为什么不亮①.电源坏，无输出；②.灯出现质量问题；③.输入口接触不良。

6.电源线路故障解决方法：线路故障原因包括电源线损坏不通电、接触口氧化接触不良等情况。

重点检查输入线、输出线是否通电。

若是线路故障，可通过更换电源线等方式解决。

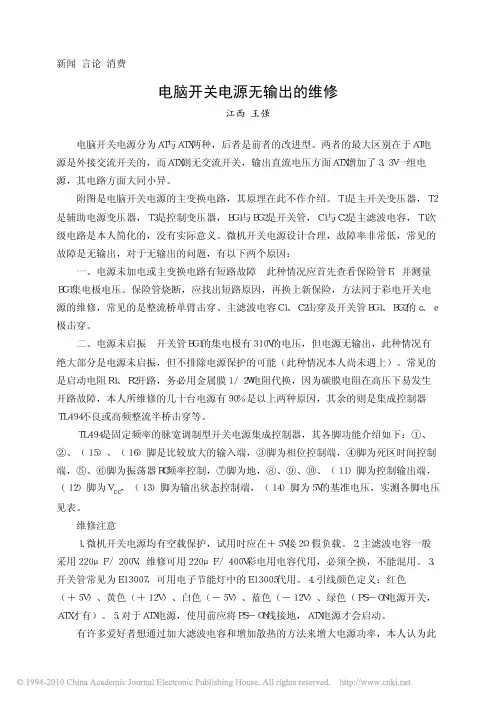

新闻　言论　消费电脑开关电源无输出的维修江西　王强 电脑开关电源分为ＡＴ与ＡＴＸ两种，后者是前者的改进型。

两者的最大区别在于ＡＴ电源是外接交流开关的，而ＡＴＸ则无交流开关，输出直流电压方面ＡＴＸ增加了３．３Ｖ一组电源，其电路方面大同小异。

附图是电脑开关电源的主变换电路，其原理在此不作介绍。

Ｔ１是主开关变压器，Ｔ２是辅助电源变压器，Ｔ３是控制变压器，ＢＧ１与ＢＧ２是开关管，Ｃ１与Ｃ２是主滤波电容，Ｔ１次级电路是本人简化的，没有实际意义。

微机开关电源设计合理，故障率非常低，常见的故障是无输出，对于无输出的问题，有以下两个原因： 一、电源未加电或主变换电路有短路故障　此种情况应首先查看保险管Ｆ，并测量ＢＧ１集电极电压。

保险管烧断，应找出短路原因，再换上新保险，方法同于彩电开关电源的维修，常见的是整流桥单臂击穿、主滤波电容Ｃ１、Ｃ２击穿及开关管ＢＧ１、ＢＧ２的ｃ、ｅ极击穿。

二、电源未启振　开关管ＢＧ１的集电极有３１０Ｖ的电压，但电源无输出，此种情况有绝大部分是电源未启振，但不排除电源保护的可能（此种情况本人尚未遇上）。

常见的是启动电阻Ｒ１、Ｒ２开路，务必用金属膜１／２Ｗ电阻代换，因为碳膜电阻在高压下易发生开路故障，本人所维修的几十台电源有９０％是以上两种原因，其余的则是集成控制器ＴＬ４９４不良或高频整流半桥击穿等。

ＴＬ４９４是固定频率的脉宽调制型开关电源集成控制器，其各脚功能介绍如下：①、②、（１５）、（１６）脚是比较放大的输入端，③脚为相位控制端，④脚为死区时间控制端，⑤、⑥脚为振荡器ＲＣ频率控制，⑦脚为地，⑧、⑨、⑩、（１１）脚为控制输出端，，（１３）脚为输出状态控制端，（１４）脚为５Ｖ的基准电压，实测各脚电压（１２）脚为Ｖｃｃ见表。

维修注意 １．微机开关电源均有空载保护，试用时应在＋５Ｖ接２Ω假负载。

２．主滤波电容一般采用２２０μＦ／２００Ｖ，维修可用２２０μＦ／４００Ｖ彩电用电容代用，必须全换，不能混用。

12v开关电源维修12V开关电源维修引言：在现代电子设备中，开关电源广泛应用于各类电子设备中，例如电脑、手机充电器和家用电器等。

然而，由于长时间使用或故障等原因，开关电源可能会出现问题，需要进行维修。

本文将针对12V开关电源的维修进行讨论，介绍一些常见的故障和相应的维修解决方案。

一、12V开关电源故障1. 电源无输出：这是最常见的问题之一。

当电源无法提供稳定的输出电压时，设备无法正常工作。

可能的原因包括电源部分元件损坏、线路板连接问题或者过载。

2. 输出电压不稳定：当电源能够输出电压，但电压不稳定或波动较大，同样会影响设备的正常工作。

这可能是由于电源的反馈电路出现问题、电源过载、线路板损坏等原因导致的。

3. 过热：电源长时间使用后可能会发热，但如果过热严重，则存在故障。

过热可能是由于电源内部散热不良、风扇故障或者过载造成的。

二、12V开关电源维修解决方案1. 电源无输出的维修：(1) 检查输入电源是否正常。

使用万用表或电压计测试输入电压是否在标准范围内，如果输入电源正常，继续下一步。

(2) 检查输出电压的稳压电路。

使用万用表测试稳压电路的元件是否损坏，如开关管、稳压二极管等。

如果有元件损坏，可以更换对应元件。

(3) 检查线路板的连接情况。

检查线路板上的焊点是否牢固，如有松动或断裂现象，需要重新焊接。

2. 输出电压不稳定的维修：(1) 检查反馈电路。

反馈电路是保持电源输出稳压的重要部分，如果反馈电路出现问题，可能导致输出电压不稳定。

使用万用表测试反馈电路的元件是否损坏，如电阻、电容等。

如果有元件损坏，可以更换对应元件。

(2) 检查过载情况。

过载可能导致电源输出电压不稳定，因此需检查负载情况。

如果超过电源能力负载过大，需要降低负载或更换更高功率的电源。

3. 过热的维修：(1) 检查电源内部散热情况。

如果散热不良，可能会导致过热。

检查电源内部的散热器和风扇是否正常工作，如有故障可以更换。

(2) 检查过载情况。

3842开关电源维修技巧开关电源是现代电子设备中常见的电源类型之一，它具有高效率、稳定性好等优点，因此在各种电子设备中得到广泛应用。

然而，由于使用环境、元器件老化等原因，开关电源也会出现故障。

本文将介绍一些常见的3842开关电源维修技巧，帮助读者解决开关电源故障问题。

一、开关电源无输出当3842开关电源无输出时，首先需要检查输入电压是否正常。

可以使用万用表测量输入电压，确保其在额定范围内。

如果输入电压正常，那么可能是开关电源内部元器件损坏导致的。

这时可以逐一检查开关管、变压器、滤波电容等元器件，查找可能存在的故障点。

如果发现元器件损坏，需要及时更换。

二、开关电源输出电压不稳定当3842开关电源输出电压不稳定时，可能是反馈电路出现问题。

可以检查反馈电路中的电阻、电容是否正常，是否存在松动或焊接不良的情况。

另外，也可以检查输出电压调节电路，确保其工作正常。

如果以上检查都没有问题，那么可能是开关管损坏导致的。

这时需要更换开关管，并重新调试开关电源。

三、开关电源工作温度过高当3842开关电源工作温度过高时，可能是散热不良导致的。

可以检查散热器是否清洁，散热风扇是否正常工作。

另外，也可以检查开关电源内部的散热元件，如散热片、散热胶等，确保其正常工作。

如果散热问题得到解决，但温度仍然过高，那么可能是开关管损坏导致的。

这时需要更换开关管，并重新调试开关电源。

四、开关电源启动困难当3842开关电源启动困难时，可能是启动电路出现问题。

可以检查启动电路中的电阻、电容是否正常，是否存在松动或焊接不良的情况。

另外，也可以检查启动电路的供电电压是否正常。

如果以上检查都没有问题，那么可能是开关管损坏导致的。

这时需要更换开关管，并重新调试开关电源。

维修开关电源时，需要注意安全问题。

在操作过程中，应断开电源，并确保电容器中的电荷已经放电完毕。

另外，还应注意防止静电对电子元器件的损坏，使用合适的防静电措施。

3842开关电源维修需要综合运用电子技术知识和实际操作经验。

ATX开关电源维修教程详细一、概述ATX开关电源是以开关电源技术为基础的一种计算机电源，广泛应用于个人计算机和服务器中。

其特点是高效率、稳定性好、寿命长、体积小等。

然而，在长期使用或者老化的情况下，开关电源也会出现各种故障，比如电源不开机、无输出、电源输出不稳定等。

二、常见故障及解决方法1.电源不开机1.1检查电源插头是否插牢，电源插头是否与插座连接良好。

1.2检查电源开关是否打开，尝试按下电源开关。

1.3检查电源线是否损坏，是否接触不良，是否短路等。

1.4检查主板上的电源插座是否正常，是否松动等。

1.5如果以上方法都无效，可能是电源故障，需要更换电源。

2.无输出2.1检查电源线是否插好，电源插头是否连接良好。

2.2检查主机内部电源连接线是否松动、脱落等。

2.3检查电源线是否损坏、接触不良等。

2.4检查主板上的电源插座是否正常，是否松动等。

2.5如果以上方法都无效，可能是电源故障，需要更换电源。

3.电源输出不稳定3.1检查电源线是否插好，电源插头是否连接良好。

3.2检查主机内部电源连接线是否松动、脱落等。

3.3检查电源线是否损坏、接触不良等。

3.4检查主板上的电源插座是否正常，是否松动等。

3.5检查电源风扇是否正常运转，如果运转不良，可能会导致电源过热而使输出不稳定。

3.6如果以上方法都无效，可能是电源故障，需要更换电源。

三、安全注意事项1.在检修电源时，务必先将电源插头拔出，避免触电危险。

2.在更换电源时，务必选择适配的电源，使用规格不符的电源可能会造成设备损坏和人身安全危险。

3.遵守正确的操作步骤和维修要求，避免操作错误或违规操作。

四、维修工具及材料1.万用表：用于测量电源的电压、电流等参数。

2.扳手、螺丝刀等工具：用于拆装电脑主机和电源。

3.替换电源：如果电源无法修复，需要更换新的电源。

总结：ATX开关电源的维修主要涉及到电源不开机、无输出、电源输出不稳定等常见故障。

在维修过程中，需要注意安全事项，遵循正确的操作步骤和维修要求。

电脑开关电源无输出的维修[全文5篇]第一篇：电脑开关电源无输出的维修电脑开关电源无输出的维修电脑开关电源分为ＡＴ与ＡＴＸ两种，后者是前者的改进型。

两者的最大区别在于ＡＴ电源是外接交流开关的，而ＡＴＸ则无交流开关，输出直流电压方面ＡＴＸ增加了３．３Ｖ一组电源，其电路方面大同小异。

附图是电脑开关电源的主变换电路，其原理在此不作介绍。

Ｔ１是主开关变压器，Ｔ２是辅助电源变压器，Ｔ３是控制变压器，ＢＧ１与ＢＧ２是开关管，Ｃ１与Ｃ２是主滤波电容，Ｔ１次级电路是本人简化的，没有实际意义。

微机开关电源设计合理，故障率非常低，常见的故障是无输出，对于无输出的问题，有以下两个原因：一、电源未加电或主变换电路有短路故障此种情况应首先查看保险管Ｆ，并测量ＢＧ１集电极电压。

保险管烧断，应找出短路原因，再换上新保险，方法同于彩电开关电源的维修，常见的是整流桥单臂击穿、主滤波电容Ｃ１、Ｃ２击穿及开关管ＢＧ１、ＢＧ２的ｃ、ｅ极击穿。

二、电源未启振开关管ＢＧ１的集电极有３１０Ｖ的电压，但电源无输出，此种情况有绝大部分是电源未启振，但不排除电源保护的可能（此种情况本人尚未遇上）。

常见的是启动电阻Ｒ１、Ｒ２开路，务必用金属膜１／２Ｗ电阻代换，因为碳膜电阻在高压下易发生开路故障，本人所维修的几十台电源有９０％是以上两种原因，其余的则是集成控制器ＴＬ４９４不良或高频整流半桥击穿等。

ＴＬ４９４是固定频率的脉宽调制型开关电源集成控制器，其各脚功能介绍如下：{1}、{2}、{15}、{16}脚是比较放大的输入端，{3}脚为相位控制端，{4}脚为死区时间控制端，{5}、{6}脚为振荡器ＲＣ频率控制，{7}脚为地，{8}、{9}、{10}、{11}脚为控制输出端，{12}脚为ＶCC，{13}脚为输出状态控制端，{14}脚为５Ｖ的基准电压。

维修注意１．微机开关电源均有空载保护，试用时应在＋５Ｖ接２Ω假负载。

２．主滤波电容一般采用２２０μＦ／２００Ｖ，维修可用２２０μＦ／４００Ｖ彩电用电容代用，必须全换，不能混用。

开关电源故障检修方法开关电源是一种将交流电转换为直流电的电源，广泛应用于工业、通信和家庭电子设备中。

然而，由于使用和环境等原因，开关电源可能会遇到一些故障。

以下是开关电源故障的常见原因和检修方法。

一、开关电源无输出1.检查电源输入确保电源的输入电压符合标准范围，并检查输入端是否有供电。

2.检查开关管使用万能表或特殊的开关管测试仪检查开关管是否损坏。

如果开关管损坏，需要更换。

3.检查变压器检查变压器是否正常工作。

使用万能表或特殊的变压器测试仪检查变压器的电阻是否正常。

如果变压器损坏，需要更换。

4.检查反馈电路检查反馈电路中的元件和电路连接。

使用万能表检查反馈电路的元件是否损坏或连接是否松散。

5.检查滤波电容检查滤波电容是否正常工作。

使用万能表或特殊的电容测试仪检查电容的电阻和电容值是否正常。

如果电容损坏，需要更换。

二、开关电源过载或短路1.检查输出负载确保输出负载符合开关电源的额定负载范围。

如果输出负载过大，需要减小负载或更换更大功率的开关电源。

2.检查保护电路检查保护电路是否正常工作。

使用万能表或特殊的保护电路测试仪检查保护电路的元件和电路连接是否正常。

3.检查开关管和功率电容检查开关管和功率电容是否正常工作。

使用万能表或特殊的元件测试仪检查开关管和功率电容的电阻和电容值是否正常。

4.检查控制电路检查控制电路是否正常工作。

使用万能表或特殊的控制电路测试仪检查控制电路的元件和电路连接是否正常。

三、开关电源工作不稳定或产生噪音1.检查输入电源检查输入电源的稳定性和电压波动情况。

使用电压表或特殊的电源测试仪检测输入电压的波动情况。

2.检查输出电压检查开关电源的输出电压是否稳定。

使用万能表或特殊的电压测试仪检测输出电压的波动情况。

3.检查滤波电容检查开关电源的滤波电容是否正常工作。

使用万能表或特殊的电容测试仪检测滤波电容的电阻和电容值是否正常。

4.检查开关管和功率电容检查开关管和功率电容是否正常工作。

使用万能表或特殊的元件测试仪检查开关管和功率电容的电阻和电容值是否正常。

明纬开关电源常见故障及维修方法明纬开关电源是一种常见的电源设备，用于向电子产品提供稳定的直流电。

然而，由于各种原因，明纬开关电源会出现故障，导致电源无法正常工作。

下面介绍一些常见的明纬开关电源故障及其维修方法：1.电源无法启动：如果明纬开关电源无法启动，可能是由于输入电压不稳定或内部电路故障导致的。

解决方法是首先检查输入电压是否正常，如果正常，则需要检查电源的保险丝是否烧断，如果烧断需要更换新的保险丝。

如果保险丝正常，可以尝试将电源连接到其他设备上，检查是否能够正常工作。

如果还是无法启动，可能是电源内部电路故障，建议送修或更换电源。

2.输出电压不稳定：如果明纬开关电源输出的电压不稳定，可能是由于电源负载过大或内部电路故障导致的。

解决方法是首先检查电源的输出负载是否过大，如果是，需要减少负载或更换更高容量的电源。

如果负载正常，可以尝试调节电源的输出电压，观察是否能够稳定输出。

如果还是不稳定，可能是电源内部电路故障，建议送修或更换电源。

3.过载保护触发：明纬开关电源通常都具有过载保护功能，当电源负载过大时，会触发过载保护机制，导致电源无法正常工作。

解决方法是首先检查电源的输出负载是否过大，如果是，需要减少负载或更换更高容量的电源。

如果负载正常，可以尝试重新启动电源，重新连接电源和负载，以确保连接稳定。

如果过载保护仍然触发，可能是电源内部电路故障，建议送修或更换电源。

4.温度过高：明纬开关电源在工作时会产生一定的热量，如果电源温度过高，可能会导致电源无法正常工作或损坏。

解决方法是首先确保电源的通风良好，避免长时间在封闭的环境中使用电源。

如果温度仍然过高，可能是电源内部散热器损坏或风扇不工作，需要检查并维修或更换相应部件。

5.其他故障：除了上述常见故障外，明纬开关电源还可能出现其他故障，如输入电源不工作、输出电压跳变等。

对于这些故障，建议查阅明纬开关电源的使用手册或联系厂家进行故障排除和维修。

总结起来，明纬开关电源的常见故障包括电源无法启动、输出电压不稳定、过载保护触发、温度过高等。

１．开关电源无输出的检修方法与步骤（１）查开关管ｃ极有无３００ｖ直流工作电压，若没有，查交流输入电路、市电整流滤波电路。

开／关机电路属切断交流输入电压型的（如图１所示类型），应检查开／关机控制电路是否正常。

（２）若开关管ｃ极电压正常，在开机瞬间测电源开关管ｂ极电压是否为正常的０．４～０．６ｖ。

若为０ｖ，说明开关电源启动电路开路或开关管ｂ、ｅ极相关元件击穿；若开机瞬间开关管ｂ极有正常电压，但随即又降为０ｖ，则表明启动电路及开关管ｂ、ｅ极相关元件正常，故障在振荡电路（含正反馈电阻、电容、放电二极管、开关变压器的正反馈绕组及其连接电路）。

（３）若查得振荡电路正常，开机瞬间再测电源＋ｂ１输出电压，若电压表瞬间有很小读数，然后迅速降为零，则故障可能在：１）脉宽或频率控制电路（含依靠光耦器导通来强制开关电源停振或靠振荡减弱来实现待机的控制电路。

如康佳“０６”系列彩电开关电源就属这一类型，待机时开关电源输出电压只有开机时的１／９，使彩电声、光全无）；２）负载短路（指并联型开关电源，因串联型开关电源不会因负载短路而停振）；３）开关电源因输出过压或过流而引起保护电路动作（含保护电路本身元件损坏而引起的误动作）。

此故障的判别技巧及步骤是：用一只５００ｗ的交流调压器接入市电，将电视机电源输入端接入调压器的输出端，将调压器输出电压从１００ｖ开始起调（用表监视），并在开关电源＋ｂ１端对地并联一只６０～１００ｗ白炽灯（或５１ω／５０ｗ电阻）和一只电压表，在确认＋ｂ１滤波电容正常的情况下，断开行管ｃ极供电回路，然后试机。

若灯泡发亮（或电阻发热），则表明电源已有输出，可每升高１０ｖ输入电压而测一次输出电压（指＋ｂ１），若输入电压升至某一值时，＋ｂ１已超过规定值，说明开关电源不工作是过压保护电路动作所致。

此时应对取样、误差放大及脉宽（频率）控制电路进行检查。

若在上述调试监视过程中灯泡一直不亮或电阻不发热（电压表无指示），则可能是开／待机控制电路发生故障，使机器处于关机（待机）状态；或开关电源的稳压系统发生异常，使机器处于无输出状态；或保护电路元件损坏。

一、故障类型：电源无输出此类为最常见故障，主要表现为电源不工作。

在主机确认电源线已连接好（有些有交流开关的电源要打到开状态）的情况下，开机无反应，显示器无显示（显示器指示灯闪烁）。

无输出故障又分为以下几种：①+5VSB无输出前面已讲到+5VSB在主机电源一接交流电即应有正常5V输出，并为主板启动电路供电。

因此，+5VSB无输出，主板启动电路无法动作，将无法开机。

此故障制定方法为：将电源从主机中拆下，接好主机电源交流输入线，用万用表测量电源输出到主板的20芯插头中的紫色线（+5VSB）的电压，如无输出电压则说明+5VSB线路已损坏，需更换电源。

对有些带有待机指示灯的主板，无万用表时，也可以用指示灯是否亮来判断+5VSB是否有输出。

此种故障显示电源内部有器件损坏，保险很可能已熔断。

②+5VSB有输出，但主电源无输出此种情况待机指示灯亮，但按下开机键后无反应，电源风扇不动。

此现象显示保险丝未熔断，但主电源不工作。

故障判定方法为：将电源从主机中拆下，将20芯中绿线（PS ON/OFF）对地短路或接一小电阻对地使其电压在0.8V以下，此时，电源仍无输出且风扇无转动迹象（注：有极少数电源在空载时不工作，此种情况除外），则说明主电源已损坏，需更换电源。

③+5VSB有输出，但主电源保护此类情况也比较多，由于制造工艺或器件早期失效均会造成此现象。

此现象和②的区别在于开机时风扇会抖动一下，即电源已有输出，但由于故障或外界因素而发生保护。

为排除因电源负载（主板等）损坏短路或其它因素，可将电源从主机中拆下，将20芯中绿线对地短路，如电源输出正常，则可能为：I. 电源负载损坏导致电源保护，更换损坏的电源负载；II. 电源内部异常导致保护，需更换电源；III. 电源和负载配合，兼容性不好，导致在某种特定负载下保护，此种情况需做进一步分析。

④电源正常，但主板未给出开机信号此种情况下也表现为电源无输出，可通过万用表测量20芯中绿色线对地电压是否在主机开机后下降到0.8V以下，若未下降或未在0.8V以下，可能导致电源无法开机。

开关电源的常见故障及维修开关电源是现代电子设备中常用的一种电源类型，其具有高效、稳定、可靠等特点，被广泛应用于计算机、通讯、工业自动化等领域。

然而，在使用过程中，开关电源也会遇到各种故障，影响设备的正常运行。

本文将介绍开关电源常见的故障及维修方法，以便读者更好地理解和处理开关电源故障。

一、开关电源的基本结构开关电源的基本结构包括输入滤波电路、整流电路、滤波电路、功率开关电路和控制电路等。

其中，输入滤波电路主要用于滤除输入电源中的高频噪声和干扰信号；整流电路将输入电源转换为直流电压；滤波电路用于平滑直流电压；功率开关电路是开关电源的核心部件，通过开关控制，将直流电压转换为高频脉冲信号；控制电路负责对功率开关电路进行控制，以保证开关电源的稳定性和可靠性。

二、开关电源的常见故障及维修1. 故障一：开关电源无输出电压出现这种故障的原因可能有多种，如输入电源故障、整流电路故障、滤波电路故障、功率开关电路故障等。

对于这种故障，应首先检查输入电源是否正常，如果输入电源正常，则需要逐一检查整流电路、滤波电路和功率开关电路，找出故障原因并进行维修。

2. 故障二：开关电源输出电压不稳定出现这种故障的原因可能是功率开关管故障、控制电路故障、负载过大等。

对于这种故障，应首先检查负载是否过大，如果负载正常，则需要逐一检查功率开关管和控制电路，找出故障原因并进行维修。

3. 故障三：开关电源输出电压波动出现这种故障的原因可能是输入电源电压波动、滤波电容故障、输出电容故障等。

对于这种故障，应首先检查输入电源电压是否稳定，如果输入电源电压稳定，则需要逐一检查滤波电容和输出电容，找出故障原因并进行维修。

4. 故障四：开关电源输出电压过高或过低出现这种故障的原因可能是控制电路故障、反馈电路故障、输出电容故障等。

对于这种故障，应首先检查反馈电路是否正常，如果反馈电路正常，则需要逐一检查控制电路和输出电容，找出故障原因并进行维修。

5. 故障五：开关电源过载保护当开关电源输出电流超过额定值时，开关电源会自动断开输出，以保护电源和负载。

常见基站开关电源故障处理一、引言基站开关电源是保障基站正常运行的重要设备之一，但在使用过程中，可能会出现各种故障。

本文将介绍常见的基站开关电源故障，并提供相应的处理方法，以便运维人员能够及时解决问题，保障基站的稳定运行。

二、常见故障及处理方法1. 开关电源无输出电压可能原因：（1）输入电源故障：检查输入电源是否正常，如电源插头是否松动，电源线是否损坏。

（2）输出短路保护：检查输出端是否有短路情况，如有短路，则需排除短路故障。

处理方法：（1）检查输入电源，确保电源供应正常。

（2）排除输出短路故障，修复或更换受损部件。

2. 输出电压波动较大可能原因：（1）电源内部故障：检查电源内部元件是否老化或损坏。

（2）电源负载过重：检查负载是否超出电源额定容量。

处理方法：（1）检查电源内部元件，如有老化或损坏，需及时更换。

（2）合理分配负载，确保负载不超过电源的额定容量。

3. 电源工作温度过高可能原因：（1）环境温度过高：检查基站周围环境温度是否过高。

（2）风扇故障：检查电源内的风扇是否正常工作。

处理方法：（1）降低基站周围环境温度，如增加通风设备或降低室内温度。

（2）检查电源内风扇，如有故障，及时修复或更换。

4. 电源启动慢或无法启动可能原因：（1）电源开关故障：检查电源开关是否正常工作。

（2）电源内部元件老化：检查电源内部元件是否老化。

处理方法：（1）检查电源开关，如有故障，需更换。

（2）检查电源内部元件，如有老化，及时更换。

5. 电源噪声较大可能原因：（1）电源滤波器故障：检查电源滤波器是否正常工作。

（2）电源输入电压不稳定：检查输入电压是否稳定。

处理方法：（1）检查电源滤波器，如有故障，修复或更换。

（2）检查输入电压，如不稳定，采取稳压措施。

6. 其他故障对于其他故障，如电源电流异常、电源输出电压不稳定等，需要根据具体情况进行分析和处理，可以参考电源的使用说明书或联系供应商进行故障排除。

三、故障排除的注意事项1. 安全第一：在排除基站开关电源故障时，务必切断电源，避免触电危险。
