二次张拉低回缩钢绞线竖向预应力锚固系统(1)

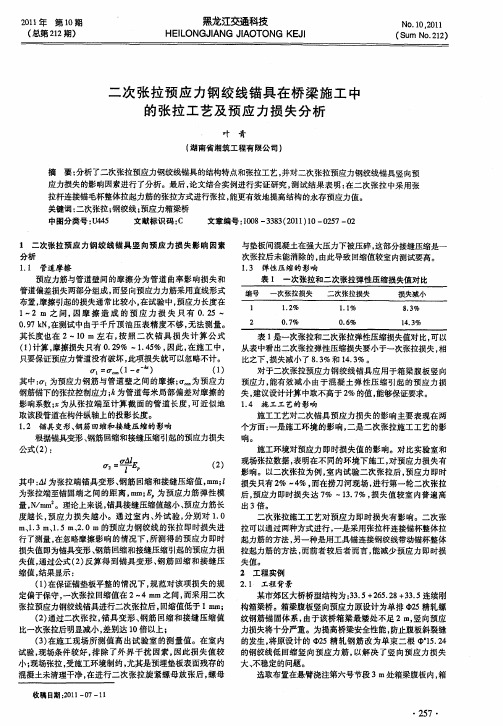

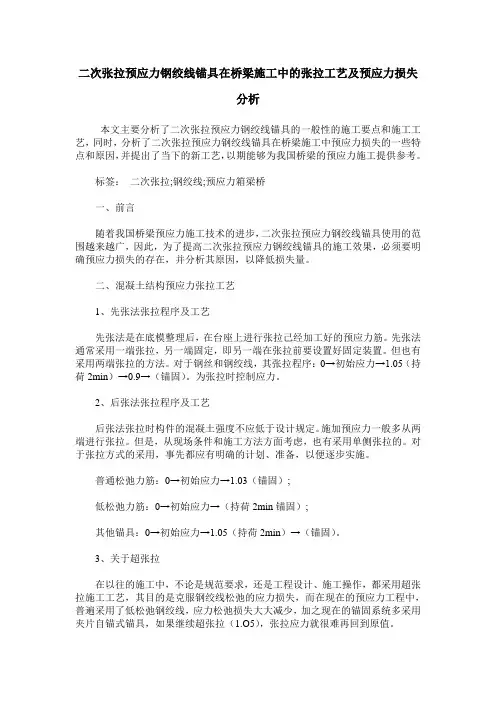

二次张拉预应力钢绞线锚具在桥梁施工中的张拉工艺及预应力损失分析本文主要分析了二次张拉预应力钢绞线锚具的一般性的施工要点和施工工艺，同时，分析了二次张拉预应力钢绞线锚具在桥梁施工中预应力损失的一些特点和原因，并提出了当下的新工艺，以期能够为我国桥梁的预应力施工提供参考。

标签：二次张拉;钢绞线;预应力箱梁桥一、前言随着我国桥梁预应力施工技术的进步，二次张拉预应力钢绞线锚具使用的范围越来越广，因此，为了提高二次张拉预应力钢绞线锚具的施工效果，必须要明确预应力损失的存在，并分析其原因，以降低损失量。

二、混凝土结构预应力张拉工艺1、先张法张拉程序及工艺先张法是在底模整理后，在台座上进行张拉己经加工好的预应力筋。

先张法通常采用一端张拉，另一端固定，即另一端在张拉前要设置好固定装置。

但也有采用两端张拉的方法。

对于钢丝和钢绞线，其张拉程序：0→初始应力→1.05（持荷2min）→0.9→（锚固）。

为张拉时控制应力。

2、后张法张拉程序及工艺后张法张拉时构件的混凝土强度不应低于设计规定。

施加预应力一般多从两端进行张拉。

但是，从现场条件和施工方法方面考虑，也有采用单侧张拉的。

对于张拉方式的采用，事先都应有明确的计划、准备，以便逐步实施。

普通松弛力筋：0→初始应力→1.03（锚固）;低松弛力筋：0→初始应力→（持荷2min锚固）;其他锚具：0→初始应力→1.05（持荷2min）→（锚固）。

3、关于超张拉在以往的施工中，不论是规范要求，还是工程设计、施工操作，都采用超张拉施工工艺，其目的是克服钢绞线松弛的应力损失，而在现在的预应力工程中，普遍采用了低松弛钢绞线，应力松弛损失大大减少，加之现在的锚固系统多采用夹片自锚式锚具，如果继续超张拉（1.O5），张拉应力就很难再回到原值。

三、二次张拉预应力钢绞线锚具竖向预应力损失影响因素分析1、管道摩擦预应力筋与管道壁间的摩擦分为管道曲率影响损失和管道偏差损失两部分组成，而竖向预应力力筋采用直线形式布置，摩擦引起的损失通常比较小，在试验中，预应力长度在1～2m之间，因摩擦造成的预应力损失只有0.25～0.97kN，在测试中由于千斤顶油压表精度不够，无法测量。

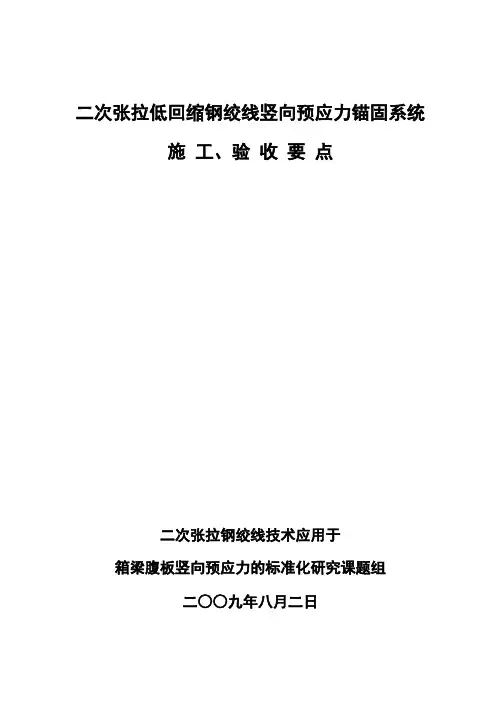

二次张拉低回缩钢绞线竖向预应力锚固系统施工、验收要点二次张拉钢绞线技术应用于箱梁腹板竖向预应力的标准化研究课题组二○○九年八月二日图1-02固定端安装进浆聚乙烯半硬管图1-03二次张拉竖向预应力安装示意图图1-03二次张拉竖向预应力安装示意图中心线与盒体四周对称二次张拉低回缩钢绞线竖向预应力锚固系统施工、验收要点二次张拉低回缩钢绞线竖向预应力锚固系统是一种新型的预应力筋锚固体系，它不同于传统的精轧螺纹钢筋YGM锚固体系，也不同于夹片式钢绞线锚固体系，具有其自身的特点，在施工、验收中应掌握如下要点，才能确保发挥这一新型锚固体系的优势，从而确保竖向预应力（含中短预应力束）永存应力稳定可靠，孔道压浆密实饱满，提升桥梁的安全性能。

一、预应力筋制作、安装1、正确安装P锚挤压套和弹簧在钢绞线上的位置，确保弹簧总长度的90%以上在挤压套内。

2、P锚挤压安装油压应大于或等于25Mpa（当使用YJ40挤压机时，应大于或等于30Mpa）。

3、每500套P锚应抽样3套在现场按施工同一工艺挤压，用标定合格千斤顶做拉断试验，钢绞线拉断，钢绞线与挤压套应无滑动、滑脱现象。

4、每一根钢绞线挤压安装P锚时，都应有原始记录。

5、安装固定端应注意安装压板。

（如图1－01）6、安装进浆钢管与塑料管连接部位应用铁丝或管卡固定（如图1-01）7．固定端波纹管口应用水泥砂浆（或环氧砂浆或海棉）堵严实，防止进浆。

8、张拉端槽口穴模与垫板应用螺栓联接，穴模底板与垫板之间应无间隙。

（如图1－03）图1-01 固定端安装示意图图2-01第一次张拉示意图9、检查张拉端槽口穴模固定螺栓孔是否对称（图1－04），如发现不对称情况应坚决返工。

10、安装张拉端槽口穴模时，穴模底板应与桥面基本平行。

11、进浆塑料管宜采用聚乙烯钢丝管或聚乙烯半硬管（图1－01；图1－02）。

12、浇筑混凝土后，混凝土终凝2～5小时内拆除张控端槽口穴模。

13．张拉端槽口拆模后，应及时采取防护措施，防止混凝土以及杂物进入槽口内。

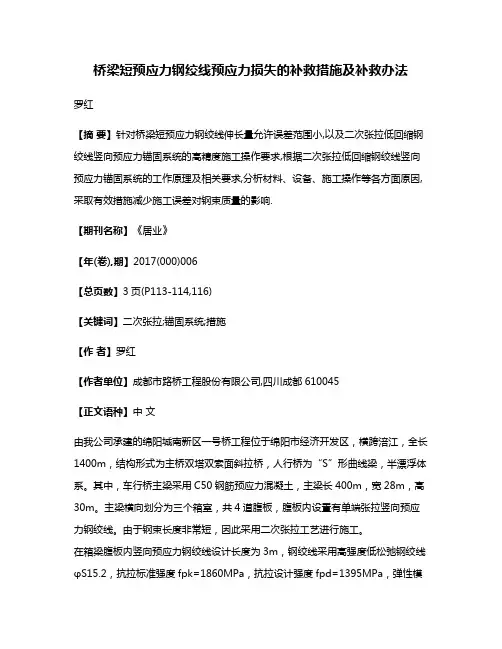

桥梁短预应力钢绞线预应力损失的补救措施及补救办法罗红【摘要】针对桥梁短预应力钢绞线伸长量允许误差范围小,以及二次张拉低回缩钢绞线竖向预应力锚固系统的高精度施工操作要求,根据二次张拉低回缩钢绞线竖向预应力锚固系统的工作原理及相关要求,分析材料、设备、施工操作等各方面原因,采取有效措施减少施工误差对钢束质量的影响.【期刊名称】《居业》【年(卷),期】2017(000)006【总页数】3页(P113-114,116)【关键词】二次张拉;锚固系统;措施【作者】罗红【作者单位】成都市路桥工程股份有限公司,四川成都610045【正文语种】中文由我公司承建的绵阳城南新区一号桥工程位于绵阳市经济开发区，横跨涪江，全长1400m，结构形式为主桥双塔双索面斜拉桥，人行桥为“S”形曲线梁，半漂浮体系。

其中，车行桥主梁采用C50钢筋预应力混凝土，主梁长400m，宽28m，高30m。

主梁横向划分为三个箱室，共4道腹板，腹板内设置有单端张拉竖向预应力钢绞线。

由于钢束长度非常短，因此采用二次张拉工艺进行施工。

在箱梁腹板内竖向预应力钢绞线设计长度为3m，钢绞线采用高强度低松弛钢绞线φS15.2，抗拉标准强度fpk=1860MPa，抗拉设计强度fpd=1395MPa，弹性模量Ep=1.95×105MPa，断面面积APv=139mm2。

设计采用单端张拉，固定端采用P型锚具系统，张拉端采用夹片式锚固系统。

夹片锚固系统是通过钢绞线在张拉到设计力后，放张过程中由钢绞线回缩带动夹片回缩进行锚固，夹片回缩值7mm。

(1)预应力钢绞线理论伸长量计算套用公式ΔLI= PIP=fpd·APv数据代入式中ΔLI =(1395×139)×3000÷(139×1.95×105)=21.5mm式中ΔLI——预应力筋理论伸长量(mm)；PIP——第一次张拉预应力筋的平均张拉力(N)；L——预应力筋的长度(mm)；APv——预应力筋的截面面积(mm2)；EP——预应力钢筋的弹性模量(MPa)；fpd——预应力抗拉设计强度(MPa)。

矿产资源开发利用方案编写内容要求及审查大纲
矿产资源开发利用方案编写内容要求及《矿产资源开发利用方案》审查大纲一、概述
㈠矿区位置、隶属关系和企业性质。

如为改扩建矿山, 应说明矿山现状、
特点及存在的主要问题。

㈡编制依据
(1简述项目前期工作进展情况及与有关方面对项目的意向性协议情况。

(2 列出开发利用方案编制所依据的主要基础性资料的名称。

如经储量管理部门认定的矿区地质勘探报告、选矿试验报告、加工利用试验报告、工程地质初评资料、矿区水文资料和供水资料等。

对改、扩建矿山应有生产实际资料, 如矿山总平面现状图、矿床开拓系统图、采场现状图和主要采选设备清单等。

二、矿产品需求现状和预测
㈠该矿产在国内需求情况和市场供应情况
1、矿产品现状及加工利用趋向。

2、国内近、远期的需求量及主要销向预测。

㈡产品价格分析
1、国内矿产品价格现状。

2、矿产品价格稳定性及变化趋势。

三、矿产资源概况
㈠矿区总体概况
1、矿区总体规划情况。

2、矿区矿产资源概况。

3、该设计与矿区总体开发的关系。

㈡该设计项目的资源概况
1、矿床地质及构造特征。

2、矿床开采技术条件及水文地质条件。

OVM钢绞线低回缩量锚固体系柳州欧维姆机械股份有限公司目录一、概要二、主要技术性能指标三、标志示例四、结构及参数五、施工工艺一、概要OVM低回缩量锚具是针对短预应力束锚具张拉放张回缩量过大，导致其有效永久预应力损失大而专门研究开发的一种低回缩高效率的预应力锚具。

OVM低回缩量锚具广泛应用于大跨度预应力混凝土连续梁、连续钢构等桥梁竖向预应力结构，铁路梁横向预应力结构，斜拉桥塔身周向、横向预应力结构，边坡锚固预应力结构及其它各种较短预应力筋结构中。

我公司为专业的锚、机具生产企业，开发的低回缩量锚具锚固效率系数高，锚固性能稳定、可靠，张拉操作简便。

产品执行GB/T14370-2007《预应力筋用锚具、夹具和连接器》标准和铁路产品认证用技术规范TB/T3193-2008《铁路工程预应力筋用夹片式锚具、夹具和连接器技术条件》。

二、主要技术性能指标1、锚具效率系数：ηA≥0.952、破断总应变:εapu≥2.0%3、锚具二次放张回缩量:λ≤1mm4、满足试验应力上限取0.65f ptk，应力幅度100MPa，循环200万次的疲劳性能要求。

5、满足试验应力上限取0.80f ptk，下限应力取0.40f ptk，循环50次的周期荷载性能要求。

6、锚具满足分级张拉、补张拉和放松钢绞线的要求。

7、锚具的锚口摩阻损失和喇叭口摩阻损失合计不大于6%。

三、标记示例OVM .M 15 DHS - □□□应用类型预应力钢材根数低回缩量代号预应力钢材直径(mm)，15为φ15.24mm钢绞线锚具代号预应力体系代号示例:锚固3根直径为φ15.24mm预应力混凝土用钢绞线铁路工程用OVM低回缩量锚具型号标记：OVM.M15DHS-3T四、结构及参数1、OVM.M15DHS低回缩量锚具（张拉端）结构及尺寸参数图1 低回缩量锚具结构图（张拉端）低回缩量锚具（张拉端）由工作夹片、工作锚板、螺母、锚垫板和螺旋筋组成，见图1。

螺母通过内螺纹与工作锚板外螺纹相连。

121工程Engineer ing 中国设备工程 2018.06（下）二次张拉低回缩钢绞线竖向预应力锚固系统是一种新型的预直力筋锚固体系，不同于传统的精轧螺纹钢YGM 锚固体系，也不同于夹片式钢绞线锚固体系，它具有其自身的特点。

本文以广州南沙凤凰二桥主桥岸跨竖向预应力施工为背景工程，研究低回缩竖向预应力二次张拉控制技术及二次预应力施加时机对施工效果的影响。

1 背景工程岸跨拱梁位于两岸过渡墩与边墩之间，一端简支于过渡墩上，另一端与边墩（拱脚）固结，岸跨拱梁为19.96m 长的变截面箱梁（下称岸跨纵梁）和20m（平面投影长）的等截面曲梁组合而成的预应力砼结构。

平衡拱脚部分水平推力的体外预应力系杆锚固在简支端的中横隔上。

岸跨预应力包含顶板横向预应力、端横梁及中横隔梁Ⅰ预应力、纵向预应力。

在系杆锚固的岸跨拱中横梁Ⅰ处设置横向预应力和竖向预应力。

竖向预应力采用OHM 竖向预应力锚固体系，充分利用二次张拉低回缩锚具的特性，以减少短束预应力筋的预应力损失。

预应力钢筋采用Φs15.2-3高强度低松弛钢绞线，采用内径Φ50mm 的塑料波纹管成孔。

单个岸跨有112套OHM 二次张拉预应力钢束，全桥共计448套。

图1为预应力立面图。

图1 预应力立面图2 低回缩二次张拉工艺低回缩二次张拉体系主要由固定端“P 型锚具系统”、钢绞线力筋、管道系统和张拉端“低回缩二次张拉锚具”等几个部分组成，经二次张拉施工实现其预应力钢绞线低回缩锚固。

第二次张拉要求锚固回缩量≤1 mm。

二次张拉锚固体系的实现过程如下。

第一次，按夹片式锚具通用张拉施工方法整束张拉并锚固，张拉程序：0→0.1σcon →1.05σcon(持荷2min)→锚固；第二次，用专用H 型支承角支承千斤顶，采用连接器与张拉杆相连，将锚环整体拉起，张拉至设计张拉力，拧紧外圈支承螺母，消除第一次张拉钢绞线产生的锚具放张回缩值。

第一次张拉2~16小时内进行第二次张拉，张拉程序：0→0.5 σcon →1.0σcon (持荷2min)→锚杯的下端离开垫板6～12mm，旋紧支承螺母→锚固。
