钻孔原始地质编录

  • 格式：doc
  • 大小：858.50 KB
  • 文档页数：37

钻孔原始地质编录

黄与能

二○○八年四月 固体矿产勘查原始地质编录之二

钻孔原始编录重点提示

1．注意开孔及终孔验收。

2．编录前检查钻探班报表，整理岩矿心并照相。

3．残留岩心处理。

（1）认定：回次岩心长＞回次进尺。

（2）处理：该回次采取率按100%计，超出部分岩心依次上推，并重新计算影响到的回次采取率。

（3）砂、粉状及不同岩性的反循环岩心不准上推。

4．观察分层：每一分层界线处都应放入分层隔板。

5．换层井深计算：

（1）回次内换层：孔深=上回次孔深+本回次进尺（岩心长÷采取率）。

（2）两回次间换层：孔深=上回次止孔深。

（3）空回次换层：孔深=上回次止孔深+空回次进尺的一半。

6．分层采取率分层井深是重要计算、记录数据。

7．布样原则：遵守“五不”原则，即同一件样不跨孔径、不跨不同的矿种、矿层，不跨矿石类型及品级、样品厚度不超过可采厚度，不跨采取率相差大的回次。

8．每件样都应在岩心箱内放入采样隔板，计算样品井深（同于分层井深计算）。

9．注意钻孔六大质量指标的同时，还应特别注意钻进及采心工艺有无造成风氧化矿石的贫化问题。

10．采样质量检查：布、采井深吻合性，重量误差。

11．钻孔柱状图：据编录资料、用计算机成图（非素描图）。

目 录

1 钻孔布置及编制钻孔设计书 .......................................................................... 1

1.1 钻孔布置 ................................................................................................. 1

1.1.1 不同阶段钻孔布置 ............................................................................ 1

1.1.2 矿体产出的形态特征与布钻的关系 ................................................... 1

1.1.3 地形与布钻关系 ............................................................................... 2

1.1.4 钻坑结合施工 ................................................................................... 2

1.1.5 钻孔控矿间距的确定 ........................................................................ 2

1.1.6 取样钻的布置 ................................................................................... 3

1.2 钻孔设计书编写 ...................................................................................... 3

2开孔及终孔验收............................................................................................. 4

2.1 开钻前检查验收 ...................................................................................... 4

2.2 终孔验收 ................................................................................................. 4

3.钻孔编录准备工作 ......................................................................................... 9

3.1 业务准备 ................................................................................................. 9

3.2 工具、材料、表格准备 ........................................................................... 9

3.2.1 工具、材料： ................................................................................... 9

3.2.2 表格及标签： ................................................................................... 9

4.检查钻探班报表，整理检查岩矿心 ................................................................ 9

4.1 现场指导 ................................................................................................. 9

4.2 检查钻孔班报表 .................................................................................... 10

5.检查处理“残留岩心” .................................................................................... 11

5.1 残留岩心认定 ....................................................................................... 11

5.2 残留岩心处理原则 ................................................................................ 11

5.3 回次记录 ............................................................................................... 12

钻孔回次记录表 ....................................................................................... 13

6.观察分层 ..................................................................................................... 14

6.1 岩心照像 ............................................................................................... 14

6.2 记录回次数据 ....................................................................................... 14

6.2.1 记录回次数据 ................................................................................. 14

6.2.2 计算回次采取率 ............................................................................. 15

6.3 地质观察 ............................................................................................... 15

6.4 分层 ...................................................................................................... 15

6.4.1 分层 ............................................................................................... 15

6.4.2 记录分层数据 ................................................................................. 16

6.4.3 换层井深计算 ................................................................................. 17

6.4.4采取率计算 ..................................................................................... 19

7.布样 ............................................................................................................ 19

7.1 布样原则 ............................................................................................... 19

7.2 夹石及岩脉剔除原则 ............................................................................. 21

7.3 矿层的顶底板控制样 ............................................................................. 21

7.4 布置化学样品 ....................................................................................... 21

合集下载

工程勘察钻孔原始地质编录常见问题及措施

工程勘察钻孔原始地质编录常见问题及措施

工程勘察钻孔原始地质编录常见问题及措施

摘 要：地质人员到现场对各种探、采工程所揭露的岩芯（包括岩屑、岩粉）进行观察，并对观察过程及所提示的地质现象进行真实、准确的记录，并用图表和文字将各种地质现象如实素描和记录下来的整套工作，称之钻孔原始地质编录工作。它是收集第一手地质资料最基本的方法，是建筑地基基础设计和施工的重要依据。

关键词：工程勘察；地质编录；采取率

地质编录必须保证真实性，必须如实地客观地反映地质现象，不能随便加上主观的东西随便乱加，乱减地质现象。内容要求简单、明了、说明问题，并尽量简化一些不必要的手续，避免内容重复。可根据具体地质情况和要求而定，但一般情况下都要求为1∶50～1∶200。

二、地质原始编录的基本步骤

1.编录前的准备工作

（1）准备工作：在进行编录前，编录人员必须熟悉场地的基本地质特征，包括地层及分布状况，岩性组合特征，褶皱、断裂、矿带分布及特征等，了解钻孔施工设计任务书。由总工程师召集全体编录人员，进行技术交底，统一地层岩性定名。

（2）编写钻孔设计书：编录人员会同探矿人员，根据地形地质图所布置的勘探孔位置，由测量人员放出钻孔位置后，编写钻孔设计书。钻孔设计书包括：1）钻孔编号、设计孔深、 钻孔方位、钻孔倾角；2）岩矿层分层起止孔深，深度精确到cm；3）各分层岩芯、矿芯、矿层顶底板岩芯等的采取率要满足规范要求；4）孔深校正（一般直孔每100m校正一次，斜孔50m校正一次，误差±1‰）。

2.钻孔地质编录

（1）钻孔开钻前，编录人员要对钻机进行检查，校核孔位坐标、方位角，并随钻孔施工进度在钻探施工现场进行编录，在预见矿井段，编录人员要跟踪指导，保证钻探质量。

（2）检查岩芯顺序是否正确。在施工现场，将岩芯箱依孔深按从上到下，从左到右的顺序排列好，仔细检查岩芯长度及编号是否正确，岩矿芯摆放有无拉长现象。发现岩矿芯顺序有颠倒的，应立即调整；发现破碎的岩矿芯有人为拉长现象时，应恢复到正常长度后重新丈量，并通知机长及当班记录员更正报表，并责令当事人做出书面检查。

水文与工程地质专业《3.9钻探工程原始地质编录(二)》

水文与工程地质专业《3.9钻探工程原始地质编录(二)》

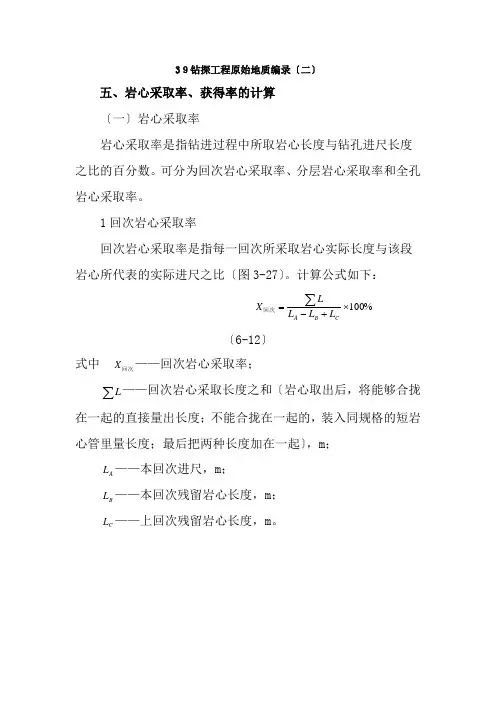

3９钻探工程原始地质编录〔二〕

五、岩心采取率、获得率的计算

〔一〕岩心采取率

岩心采取率是指钻进过程中所取岩心长度与钻孔进尺长度之比的百分数。可分为回次岩心采取率、分层岩心采取率和全孔岩心采取率。

1回次岩心采取率

回次岩心采取率是指每一回次所采取岩心实际长度与该段岩心所代表的实际进尺之比〔图3-27〕。计算公式如下：

%100CBALLLLX回次

〔6-12〕

式中 回次X——回次岩心采取率；

L——回次岩心采取长度之和〔岩心取出后，将能够合拢在一起的直接量出长度；不能合拢在一起的，装入同规格的短岩心管里量长度；最后把两种长度加在一起〕，m；

AL——本回次进尺，m；

BL——本回次残留岩心长度，m；

CL——上回次残留岩心长度，m。

图3-27 回次岩心采取率计算示意图

∑L-回次岩心采取长度之和；LA-本回次进尺；LB-本回次残留岩心长度； LC-上回次残留岩心长度

实际工作中，岩心在钻进中磨损较大〔尤其是软岩层〕。因此残留进尺与实际残留岩心之间差异很大，所以经常不考虑残心，故回次岩心采取率用下式计算：

%100ALLX回次

〔6-13〕

式中符号意义同〔6-12〕。

2分层岩心采取率

分层岩心采取率是指每一岩层的分层采长与其钻探厚度〔分层进尺〕之比。计算公式如下：

%100LLX分分层

〔6-14〕 式中 分层X——分层岩心采取率；

分L——同一岩层所取岩心总长度，m；

L——同一岩层钻探厚度〔即岩层底界面深度-顶界面深度，实质上就是分层进尺〕，m。

钻孔地质编录

钻孔地质编录

单位名称：

钻孔地质编录表

场地名称：

钻孔编号：

路线编号：

钻孔信息：

1.地理坐标：X Y Z

2.空间位置：方位角：

倾斜度：

最高点：

3.钻孔目的：

4.钻孔深度，M---------- ; 孔径,MM--------------

布孔：地质工程师---------

地形测量员---------

钻孔描述

孔径，mm 孔深，m 锚杆直径，mm 锚杆坐落深度，mm

停钻原因：

开钻时间：

结束时间：

钻孔最后深度（经过验收测量），M

单位名称---------

地质队 钻探队

现场名称 勘探线路

钻孔登记表№

目的

开钻 停钻

孔口高度，m

钻孔点方位角

孔深：计划： M

钻孔编录： M

检测： M

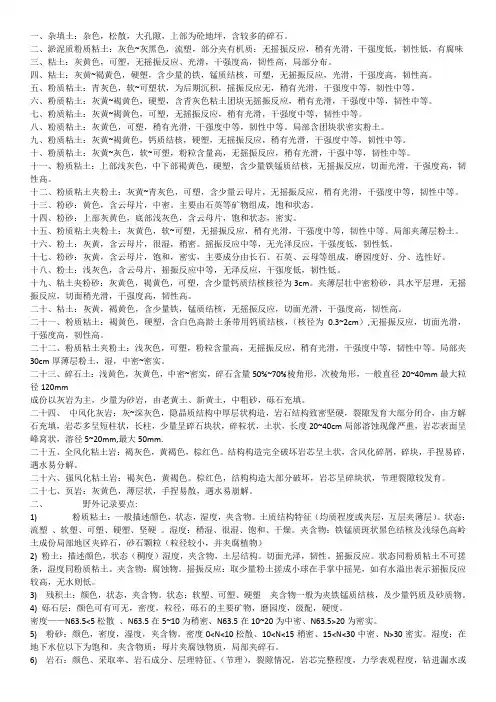

工程勘察野外编录钻孔描述

工程勘察野外编录钻孔描述

一、杂填土：杂色，松散，大孔隙，上部为砼地坪，含较多的碎石。

二、淤泥质粉质粘土：灰色~灰黑色，流塑，部分夹有机质；无摇振反应，稍有光滑，干强度低，韧性低，有腐味

三、粘土：灰黄色，可塑，无摇振反应、光滑，干强度高，韧性高，局部分布。

四、粘土：灰黄~褐黄色，硬塑，含少量的铁，锰质结核，可塑，无摇振反应，光滑，干强度高，韧性高。

五、粉质粘土：青灰色，软~可塑状，为后期沉积，摇振反应无，稍有光滑，干强度中等，韧性中等。

六、粉质粘土：灰黄~褐黄色，硬塑，含青灰色粘土团块无摇振反应，稍有光滑，干强度中等，韧性中等。

七、粉质粘土：灰黄~褐黄色，可塑，无摇振反应，稍有光滑，干强度中等，韧性中等。

八、粉质粘土：灰黄色，可塑，稍有光滑，干强度中等，韧性中等。局部含团块状密实粉土。

九、粉质粘土：灰黄~褐黄色，钙质结核，硬塑，无摇振反应，稍有光滑，干强度中等，韧性中等。

十、粉质粘土：灰黄~灰色，软~可塑，粉粒含量高，无摇振反应，稍有光滑，干强中等，韧性中等。

十一、粉质粘土：上部浅灰色，中下部褐黄色，硬塑，含少量铁锰质结核，无摇振反应，切面光滑，干强度高，韧性高。

十二、粉质粘土夹粉土：灰黄~青灰色，可塑，含少量云母片，无摇振反应，稍有光滑，干强度中等，韧性中等。

十三、粉砂：黄色，含云母片，中密。主要由石英等矿物组成，饱和状态。

十四、粉砂：上部灰黄色，底部浅灰色，含云母片，饱和状态，密实。

十五、粉质粘土夹粉土：灰黄色，软~可塑，无摇振反应，稍有光滑，干强度中等，韧性中等。局部夹薄层粉土。

十六、粉土：灰黄，含云母片，很湿，稍密。摇振反应中等，无光泽反应，干强度低，韧性低。

十七、粉砂：灰黄，含云母片，饱和，密实，主要成分由长石、石英、云母等组成，磨园度好、分、选性好。

十八、粉土：浅灰色，含云母片，摇振反应中等，无泽反应，干强度低，韧性低。
